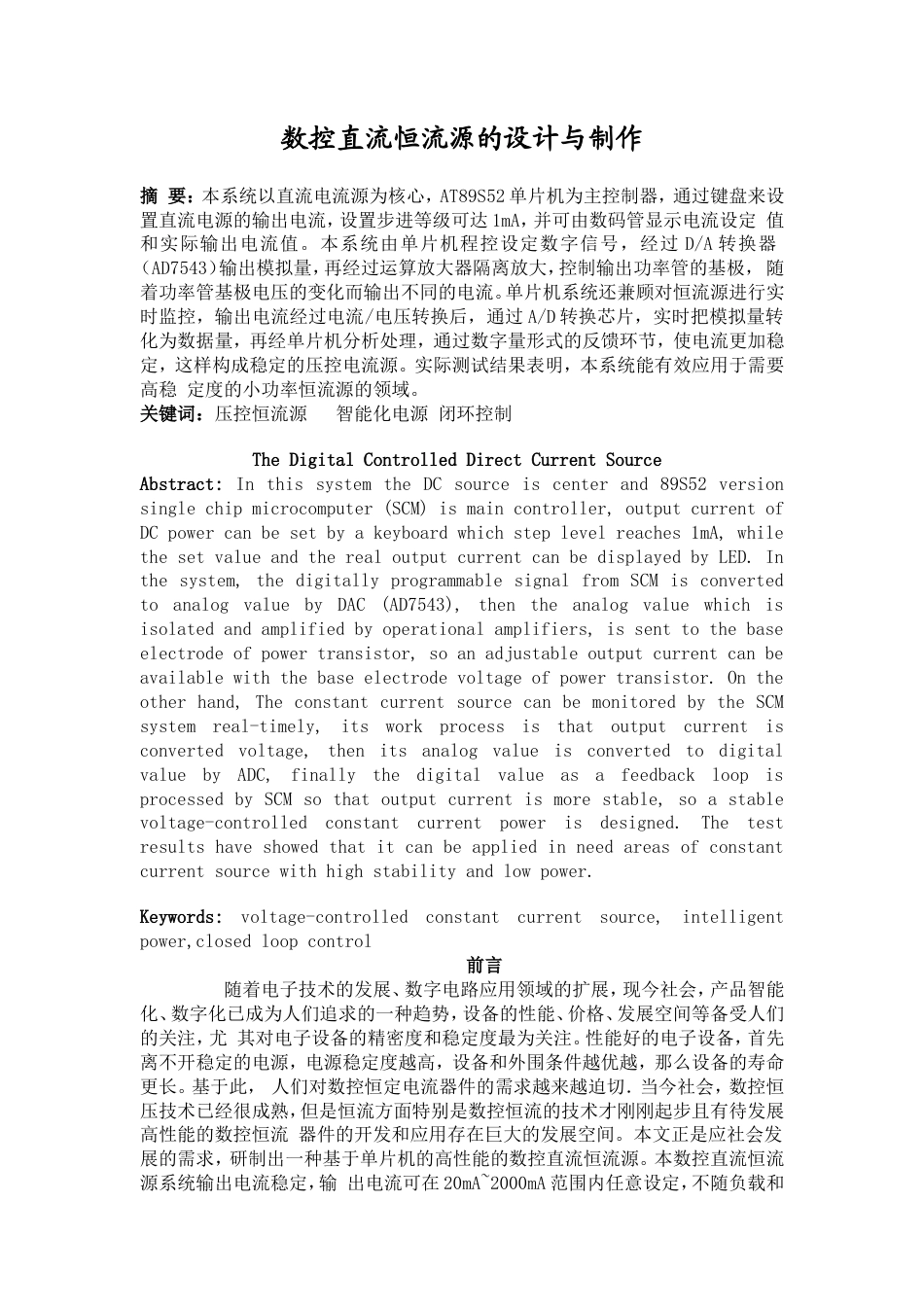

数控直流恒流源的设计与制作摘 要：本系统以直流电流源为核心，AT89S52 单片机为主控制器，通过键盘来设置直流电源的输出电流，设置步进等级可达 1mA，并可由数码管显示电流设定 值和实际输出电流值。本系统由单片机程控设定数字信号，经过 D/A 转换器（AD7543）输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极， 随着功率管基极电压的变化而输出不同的电流。单片机系统还兼顾对恒流源进行实时监控，输出电流经过电流/电压转换后，通过 A/D 转换芯片，实时把模拟量转 化为数据量，再经单片机分析处理，通过数字量形式的反馈环节，使电流更加稳定...
