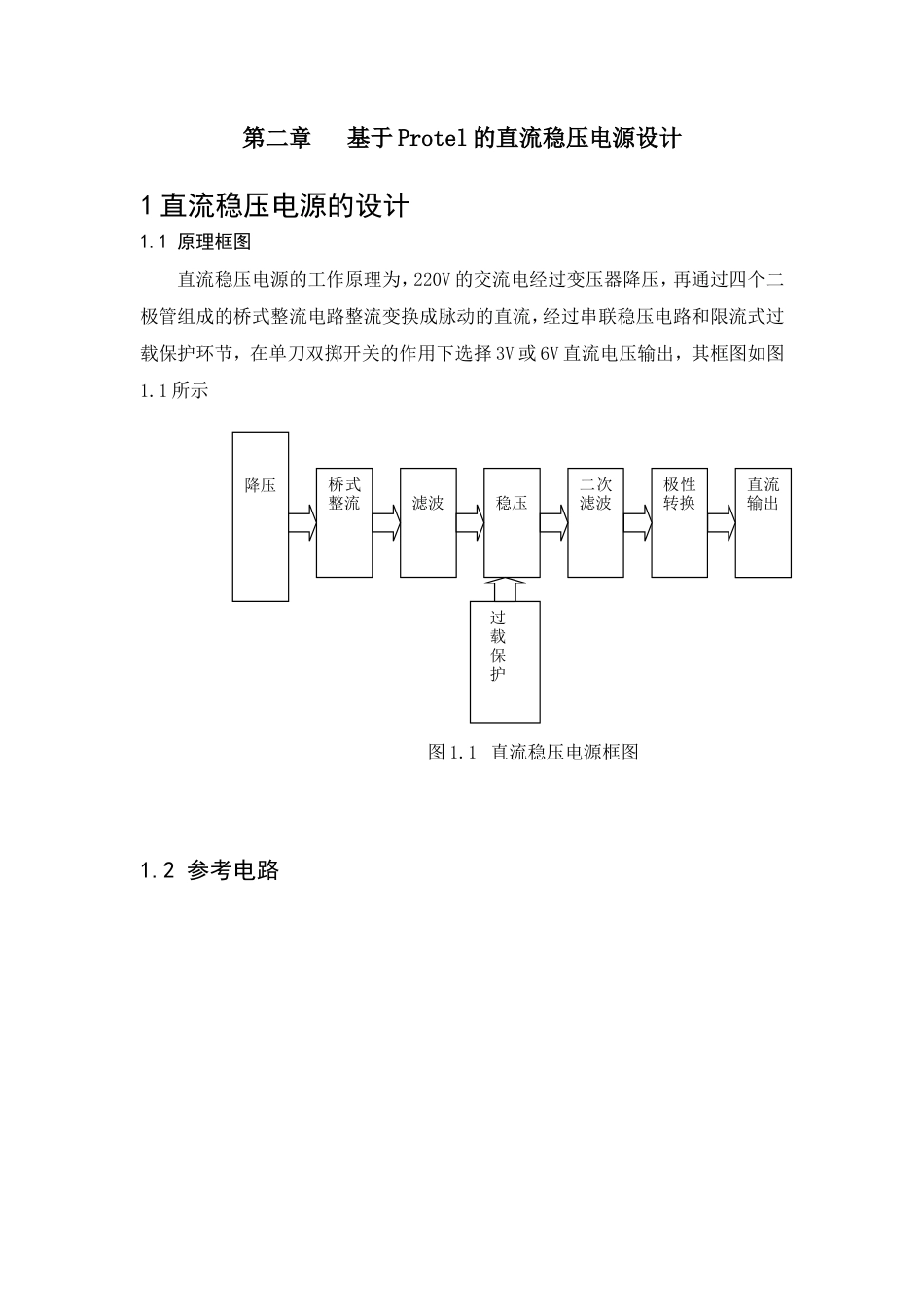

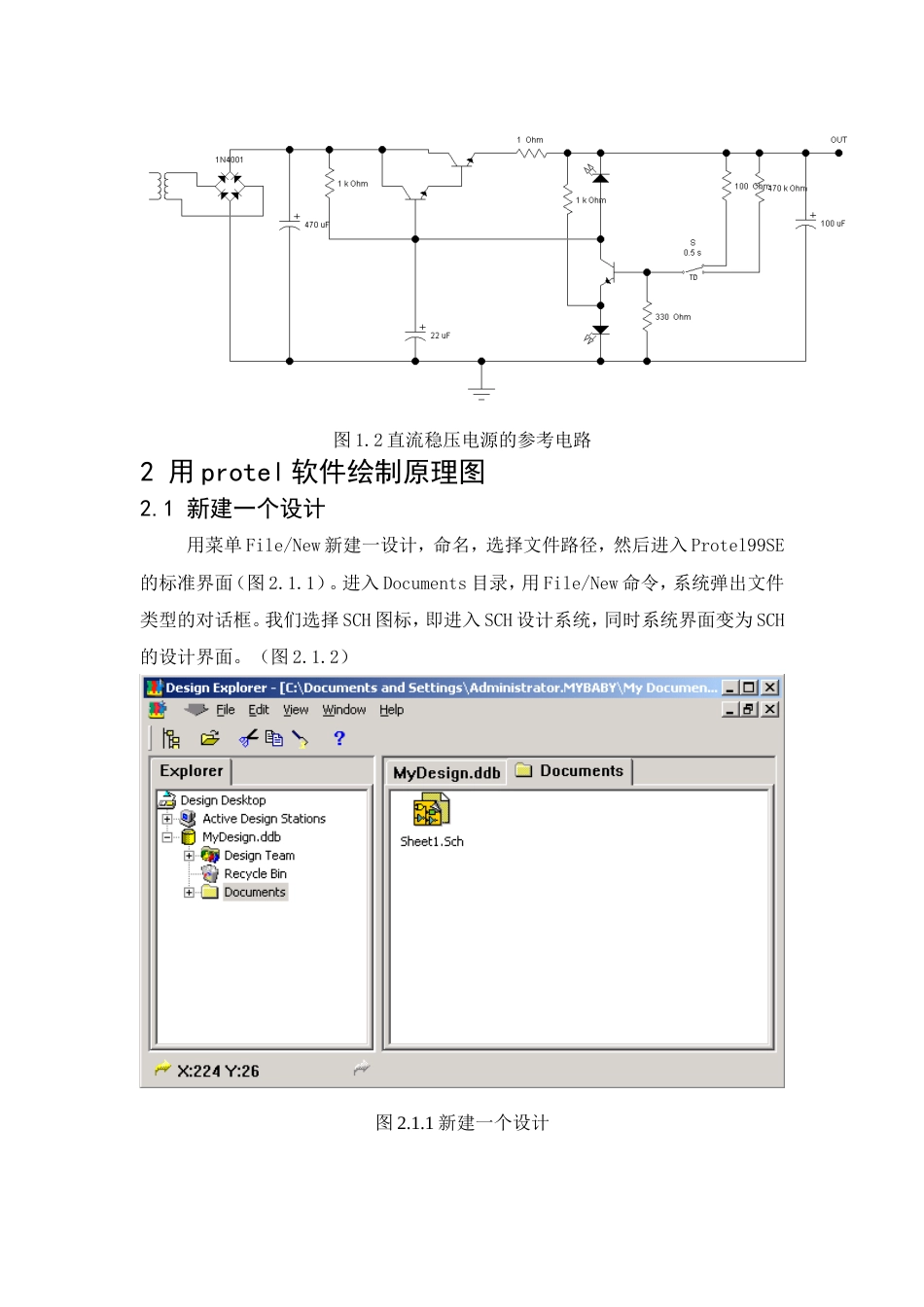

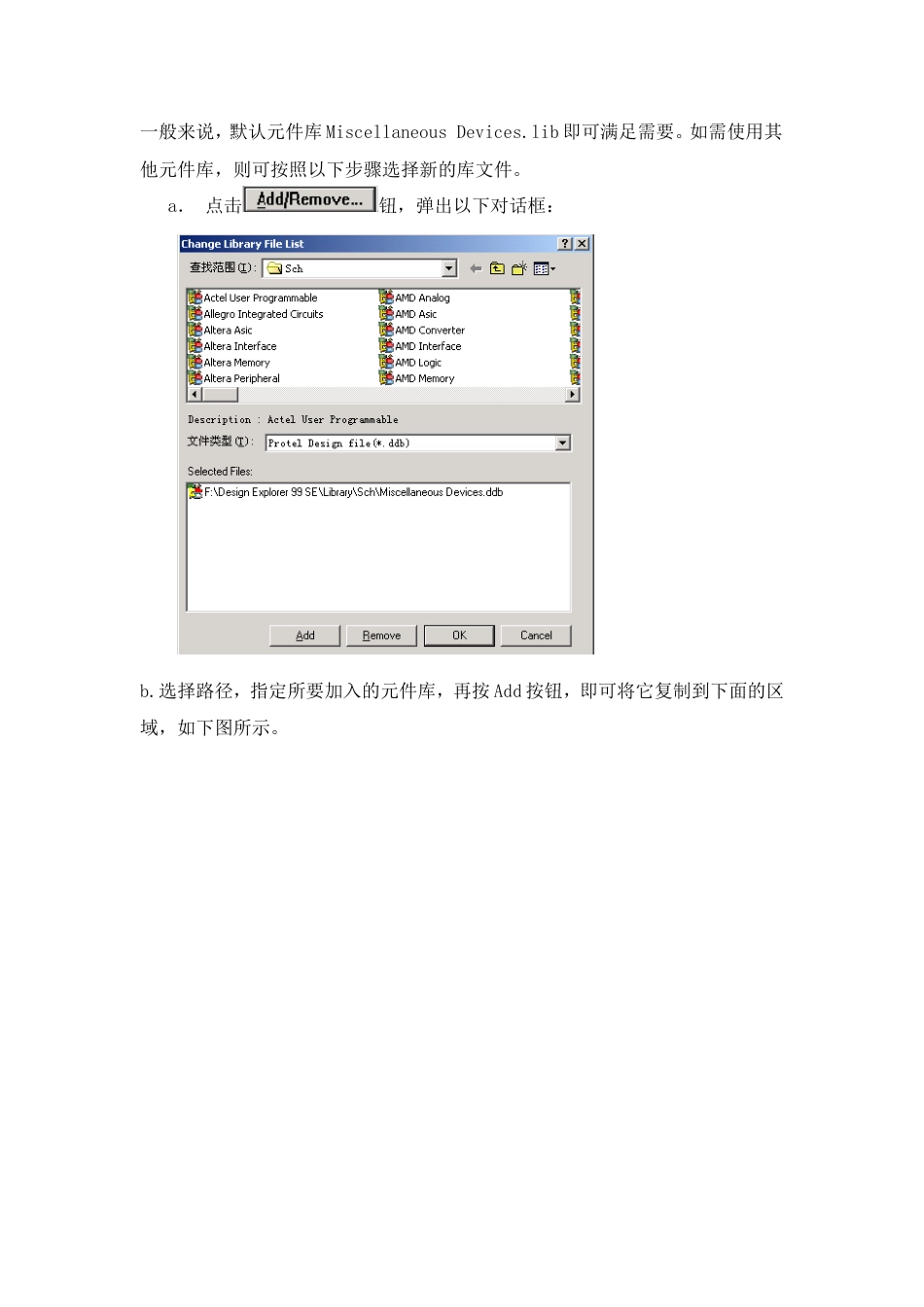

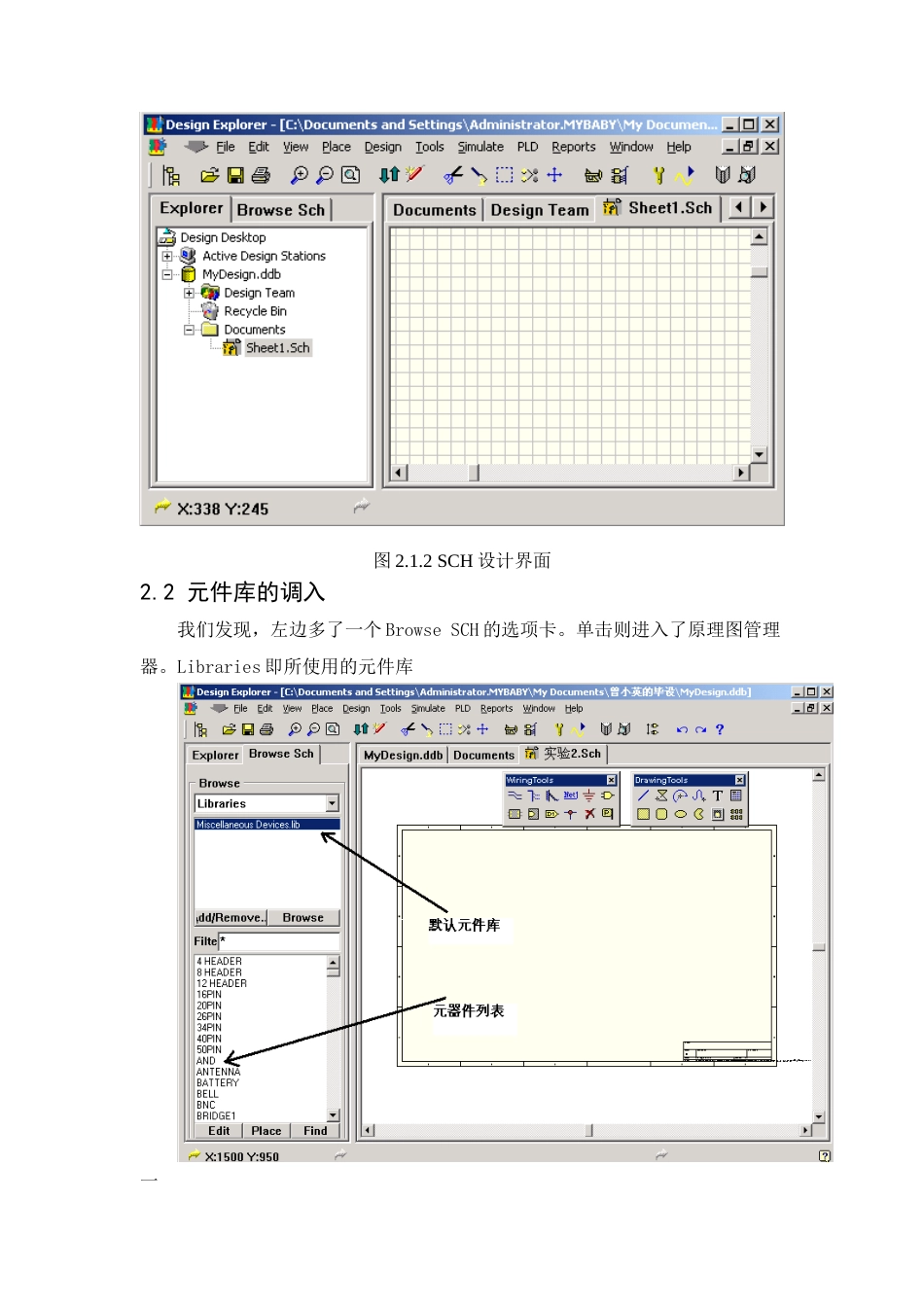

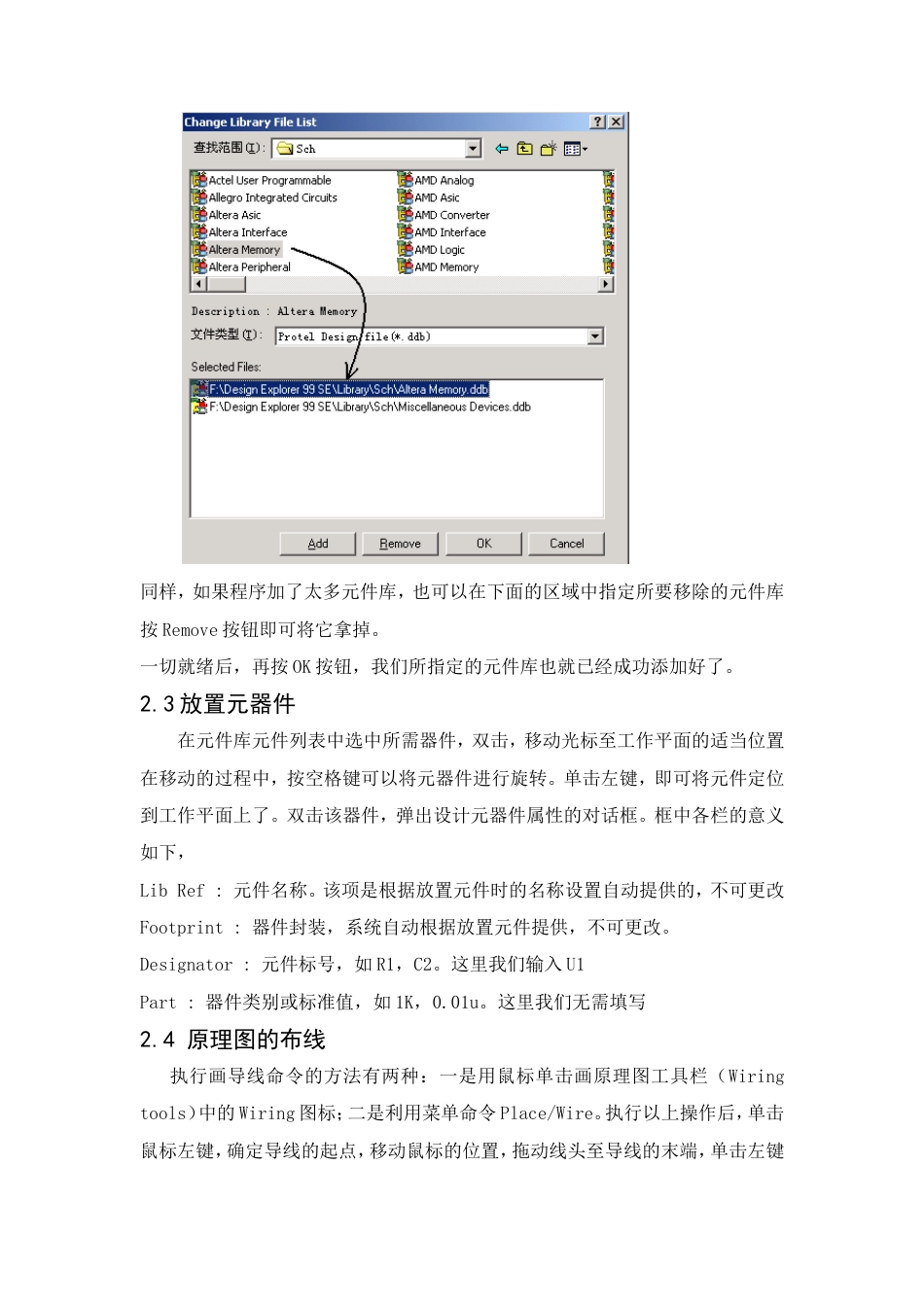

第二章 基于 Protel 的直流稳压电源设计 1 直流稳压电源的设计1.1 原理框图直流稳压电源的工作原理为，220V 的交流电经过变压器降压，再通过四个二极管组成的桥式整流电路整流变换成脉动的直流，经过串联稳压电路和限流式过载保护环节，在单刀双掷开关的作用下选择 3V 或 6V 直流电压输出，其框图如图1.1 所示1.2 参考电路降压桥式整流滤波稳压二次滤波极性转换直流输出过载保护图 1.1 直流稳压电源框图图 1.2 直流稳压电源的参考电路2 用 protel 软件绘制原理图2.1 新建一个设计用菜单 File/New 新建一设计，命名，选择文件路径，然后进入 Prot...
