26年WP金属材料工程 不锈钢在含Ce3离子NaNO₃溶液中的钝化行为2.24-AI1.05全日(12292字).docx

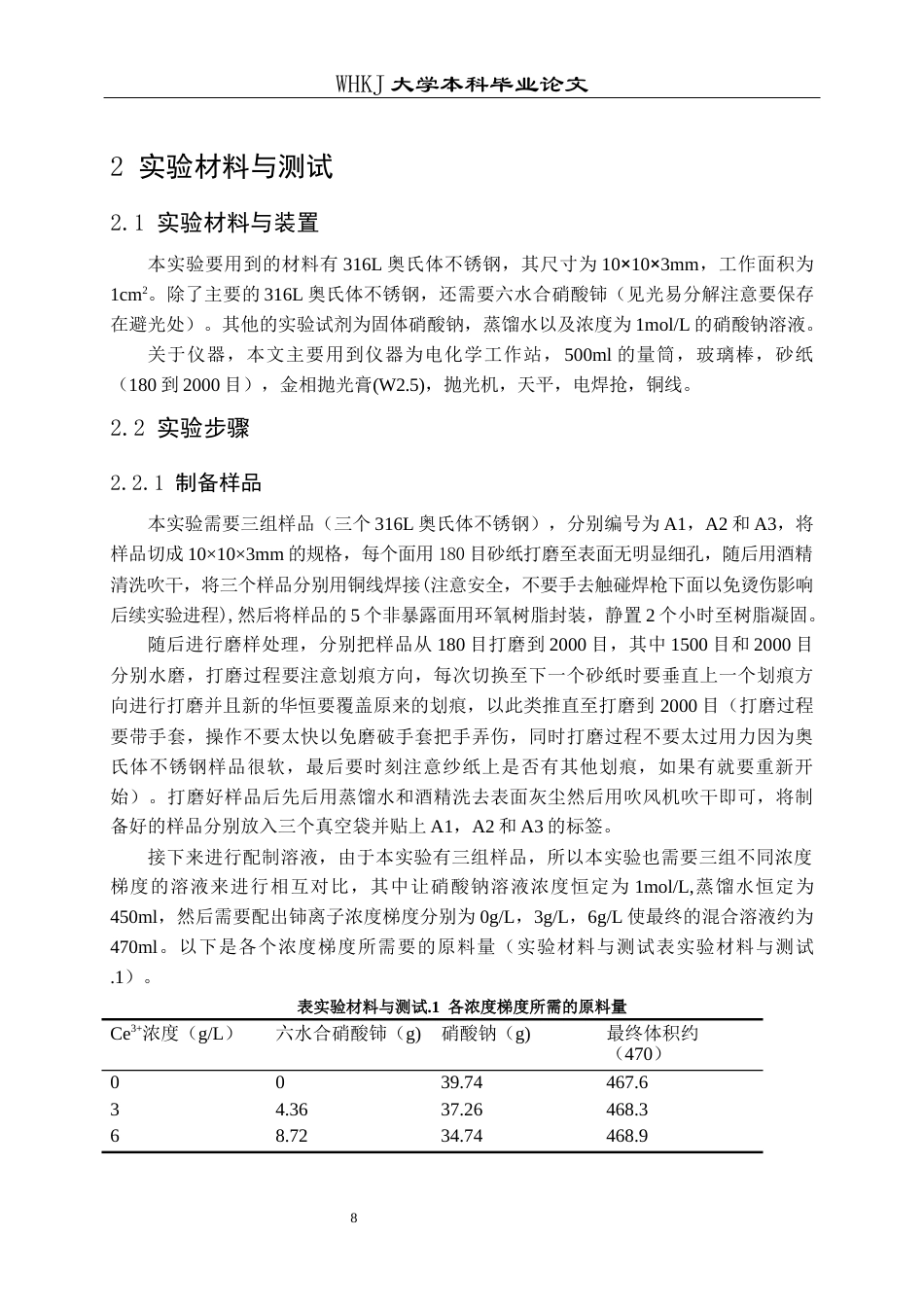

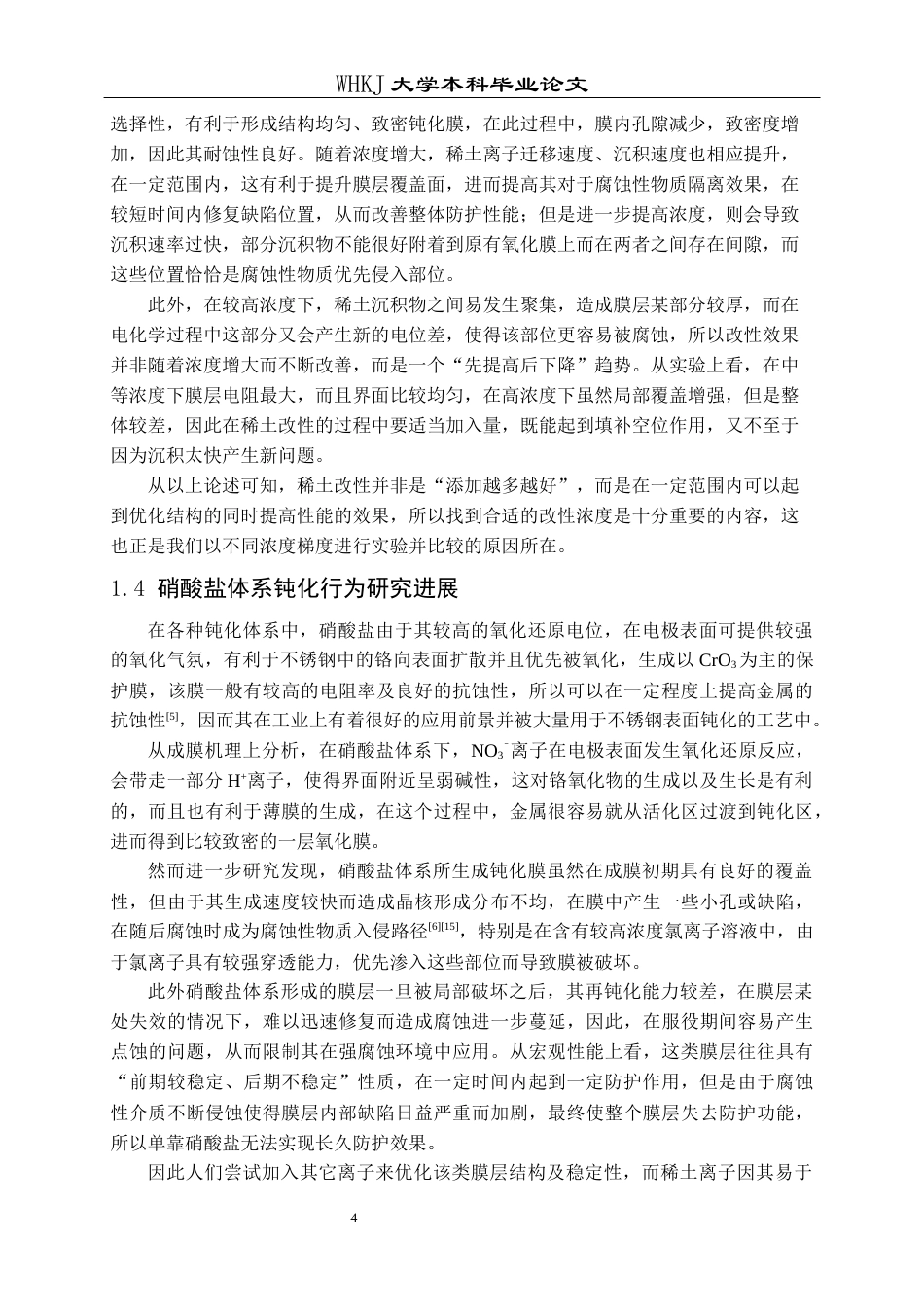

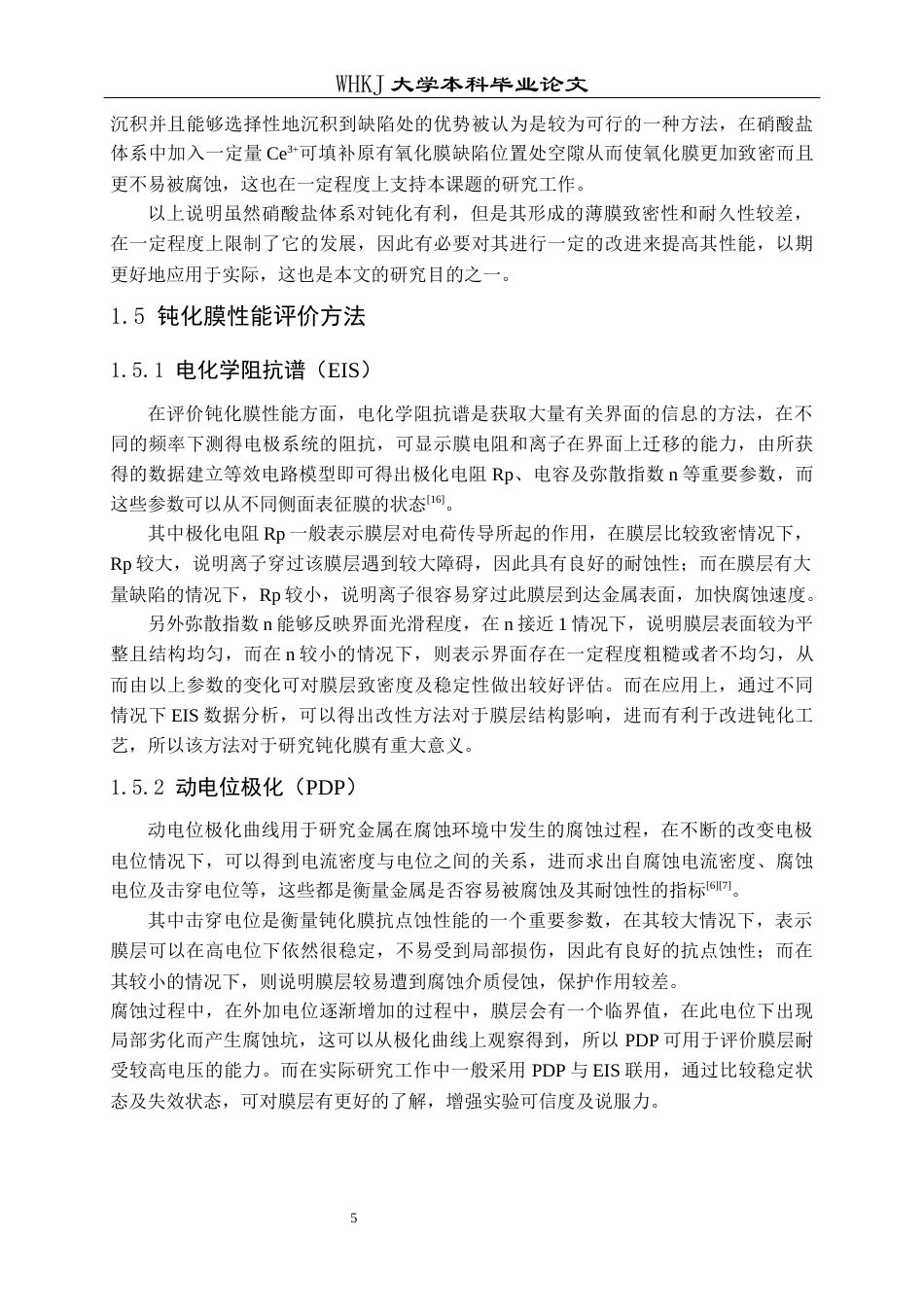

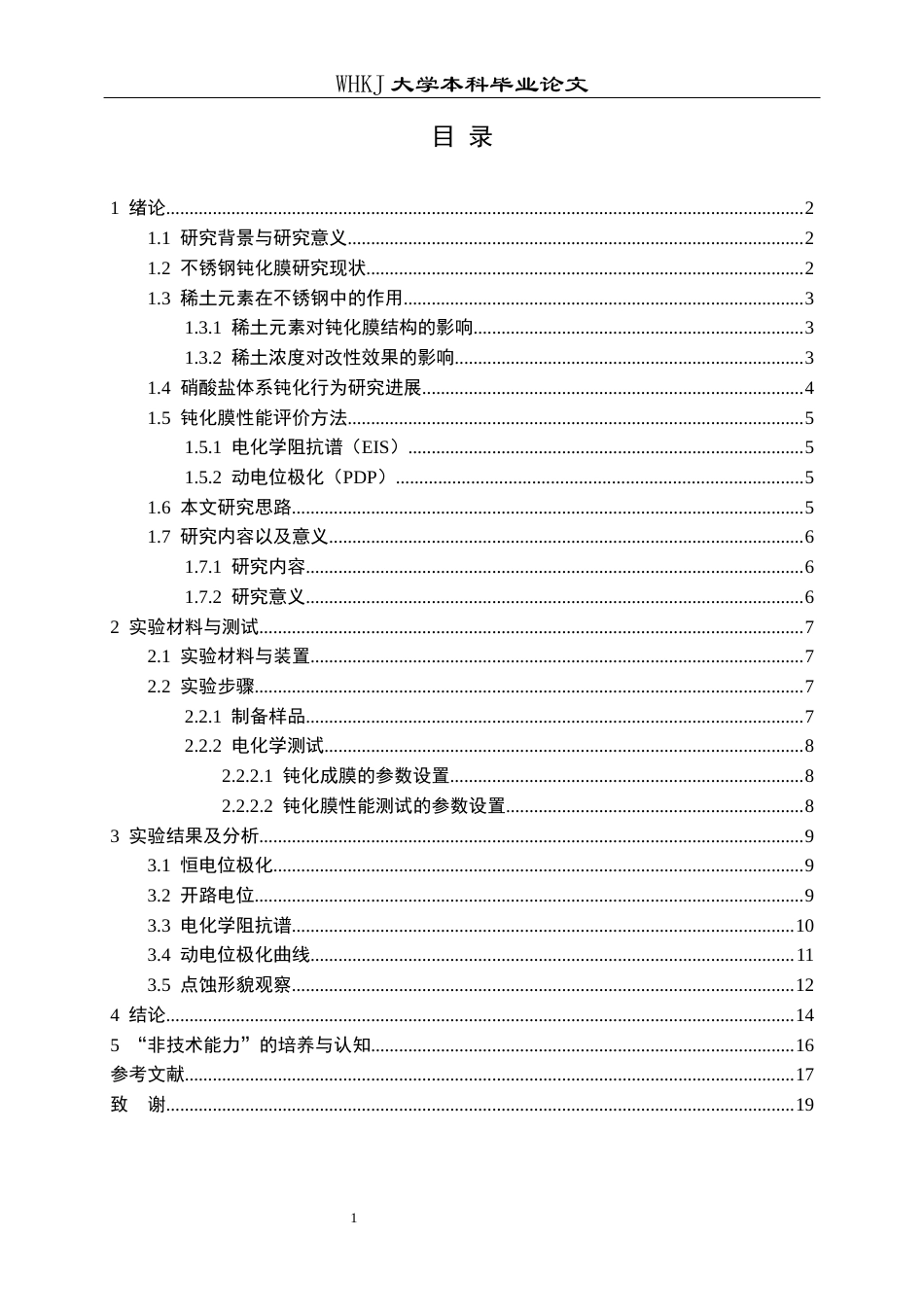

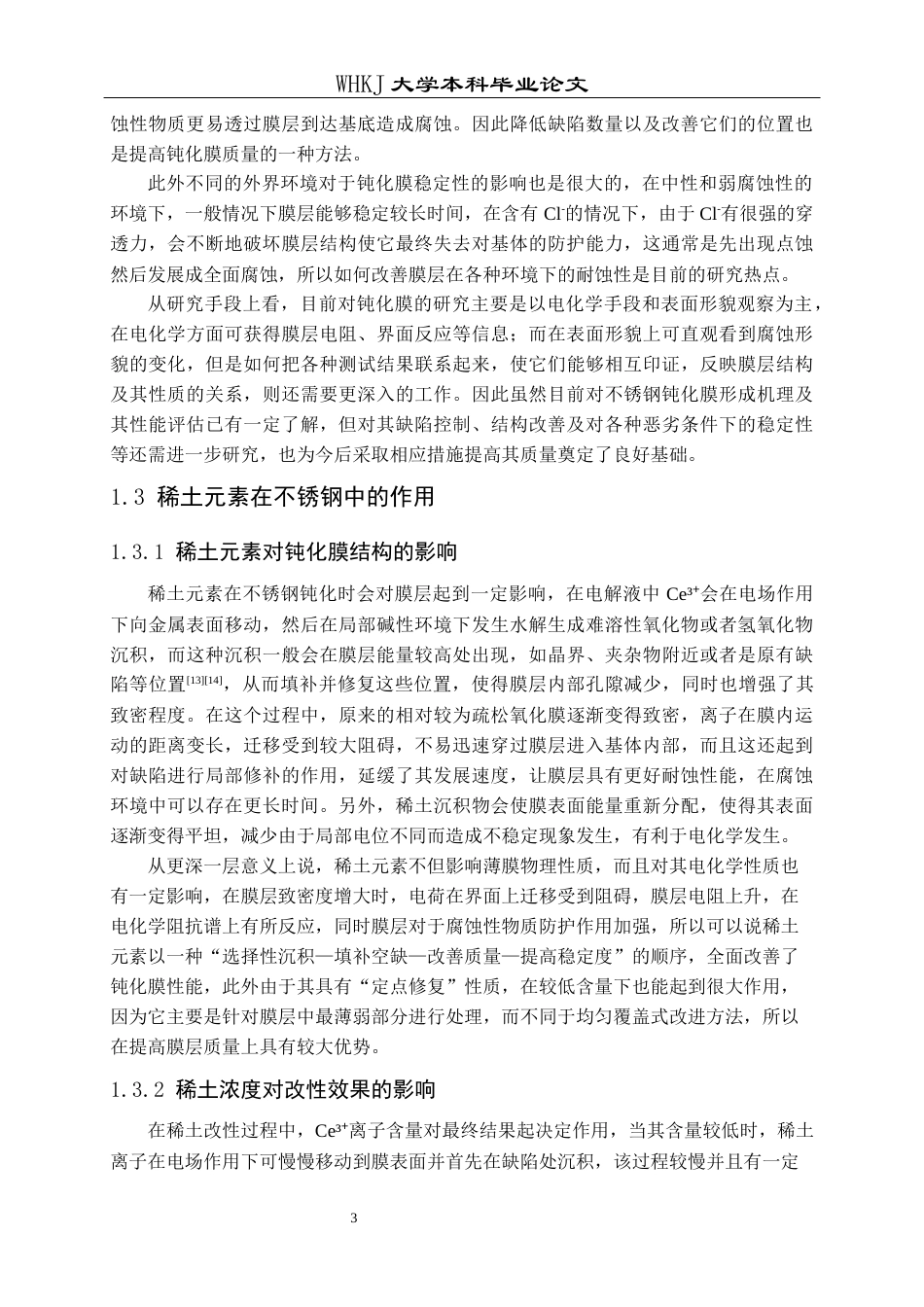

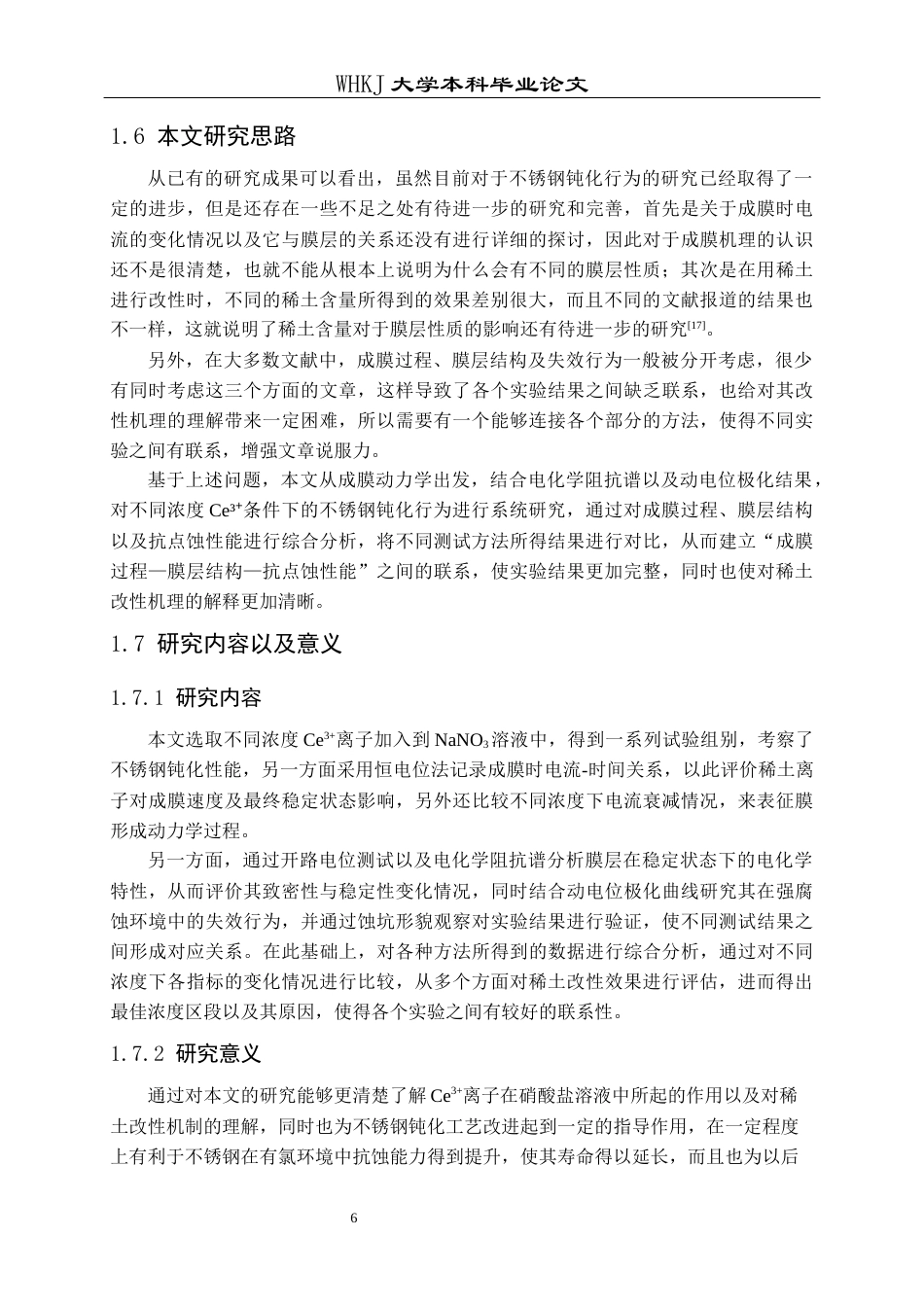

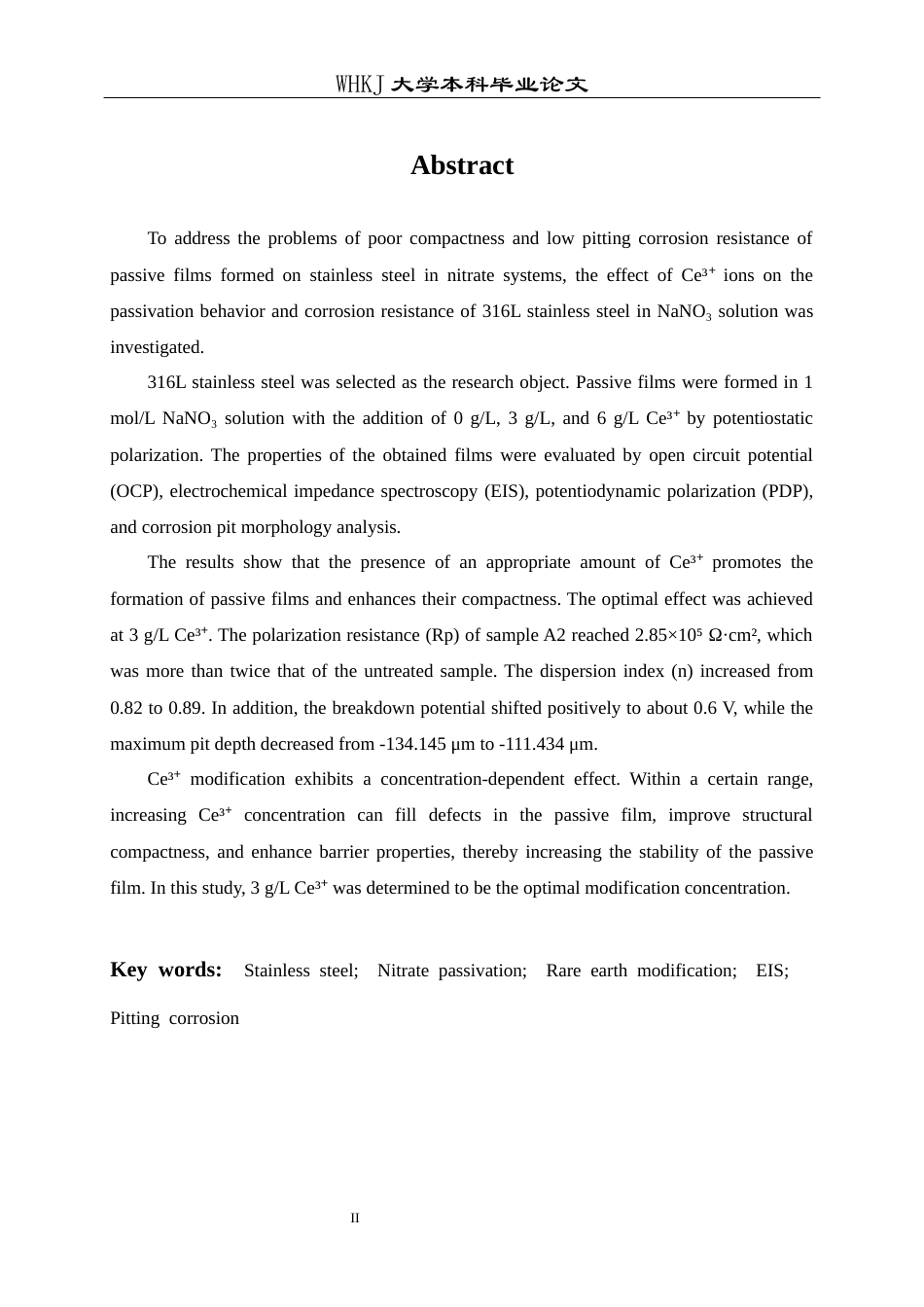

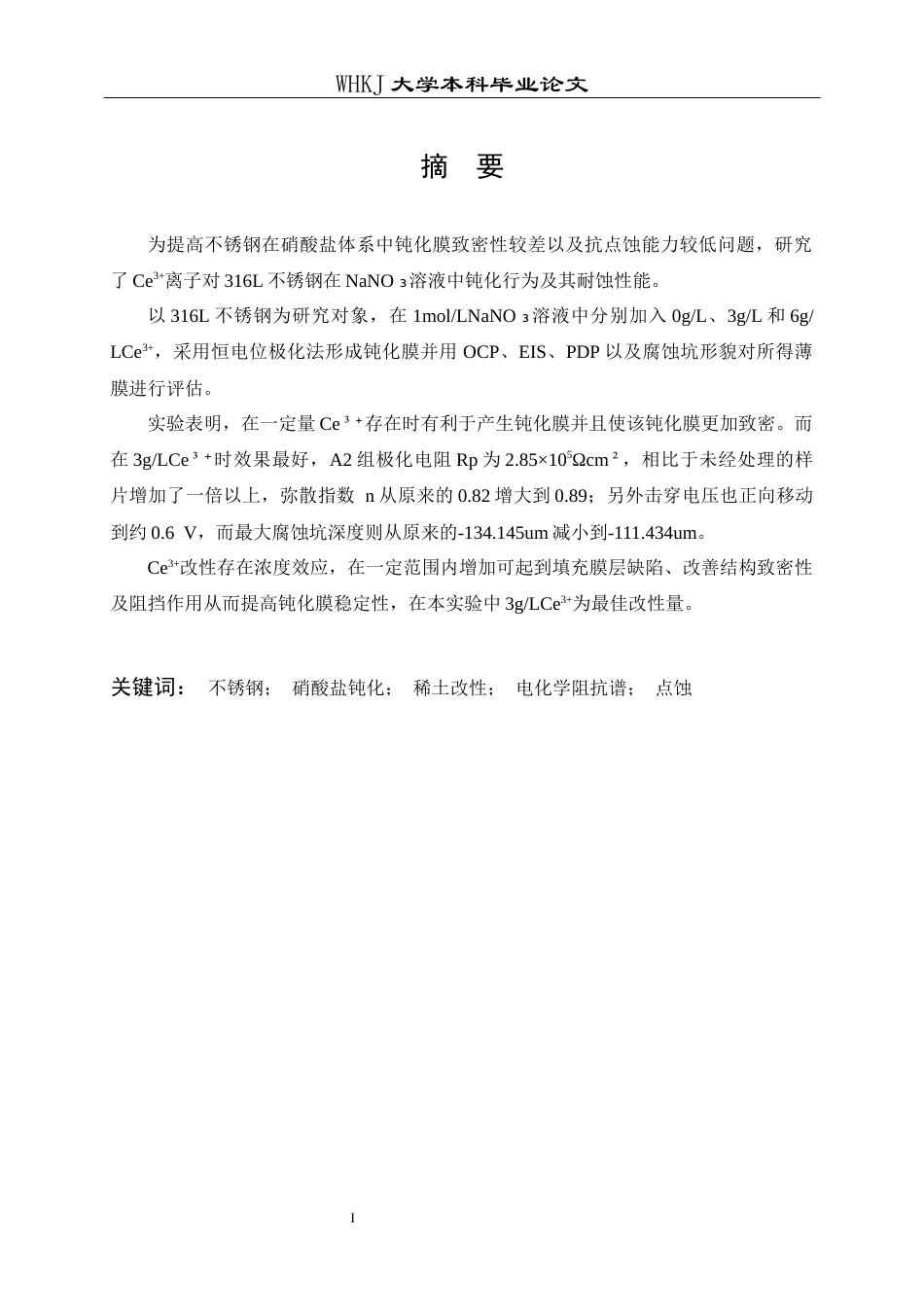

IWHKJ 大学本科毕业论文摘 要为提高不锈钢在硝酸盐体系中钝化膜致密性较差以及抗点蚀能力较低问题，研究了 Ce3+离子对 316L 不锈钢在 NaNO 溶液中钝化行为及其耐蚀性能。₃以 316L 不锈钢为研究对象，在 1mol/LNaNO₃溶液中分别加入0g/L、3g/L 和 6g/LCe3+，采用恒电位极化法形成钝化膜并用 OCP、EIS、PDP 以及腐蚀坑形貌对所得薄膜进行评估。实验表明，在一定量 Ce ³ 存在时有利于产生钝化膜并且使该钝化膜更加致密。而⁺在 3g/LCe ³ 时效果最好，⁺A2 组极化电阻 Rp 为 2.85×105Ωcm ²，相比于未经处理的样片增加了一倍以上，弥散指数 n...
