26年WP化学工程与工艺 年产10万吨丁醇生产工艺初步设计17.05-AI全日(10513字).docx

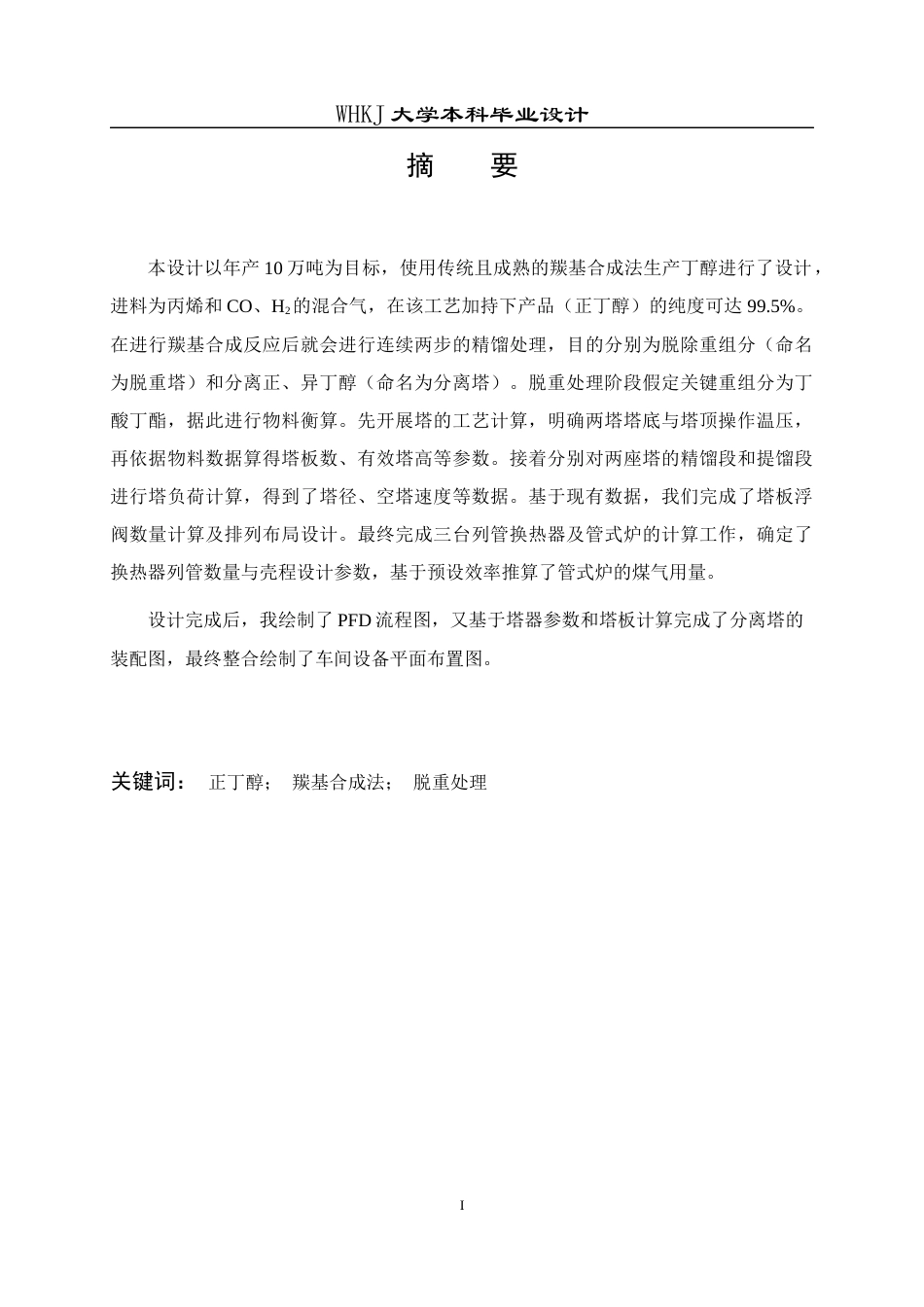

WHKJ 大学本科毕业设计I摘 要本设计以年产 10 万吨为目标，使用传统且成熟的羰基合成法生产丁醇进行了设计，进料为丙烯和 CO、H2的混合气，在该工艺加持下产品（正丁醇）的纯度可达 99.5%。在进行羰基合成反应后就会进行连续两步的精馏处理，目的分别为脱除重组分（命名为脱重塔）和分离正、异丁醇（命名为分离塔）。脱重处理阶段假定关键重组分为丁酸丁酯，据此进行物料衡算。先开展塔的工艺计算，明确两塔塔底与塔顶操作温压，再依据物料数据算得塔板数、有效塔高等参数。接着分别对两座塔的精馏段和提馏段进行塔负荷计算，得到了塔径、空塔速度等数据。基于现有...
