26年WP无机非金属材料工程 Al2O3-Y2O3添加剂对SiC陶瓷显微结构和力学性能的影响13.76-AI55.17全日(12281字).docx

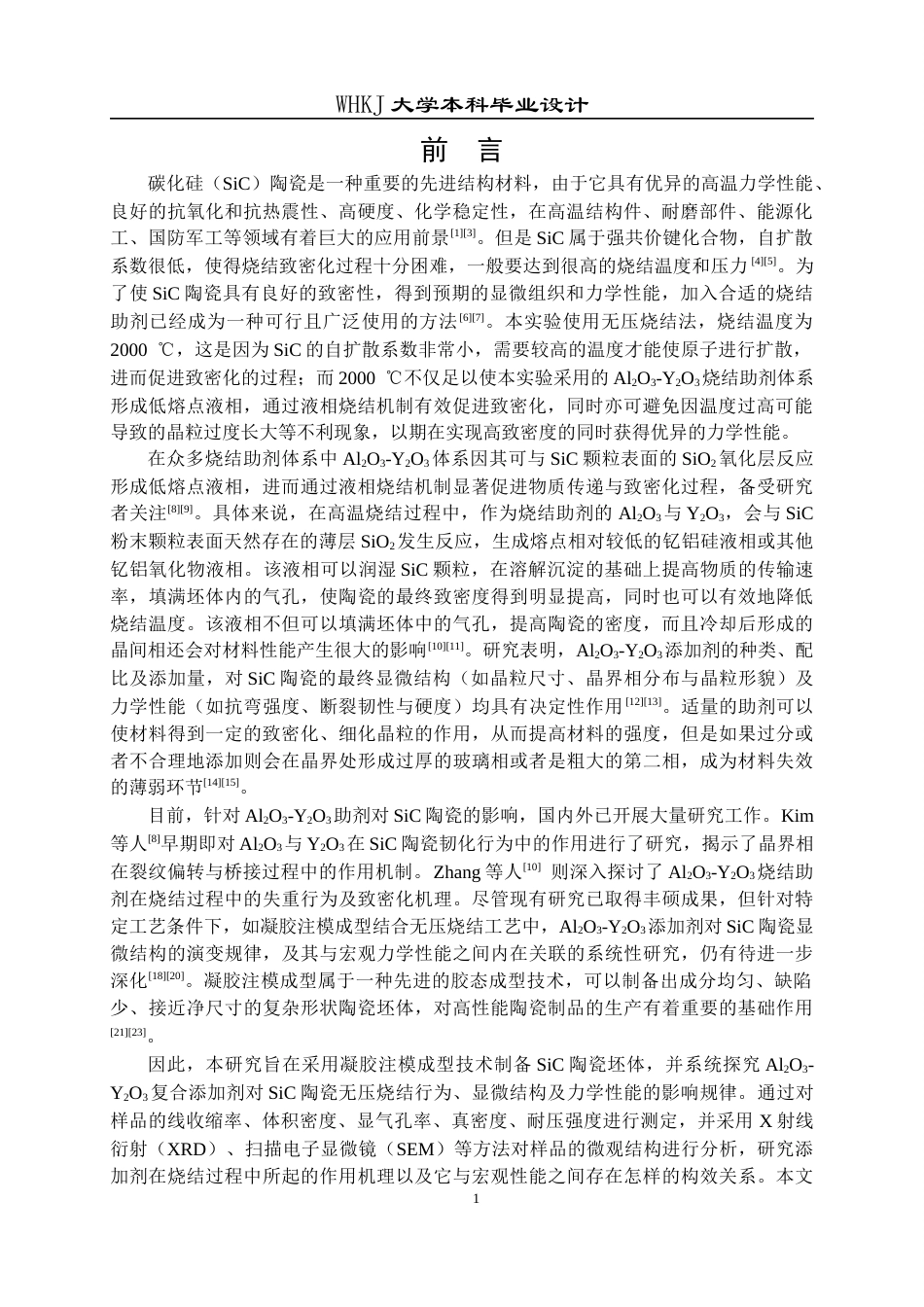

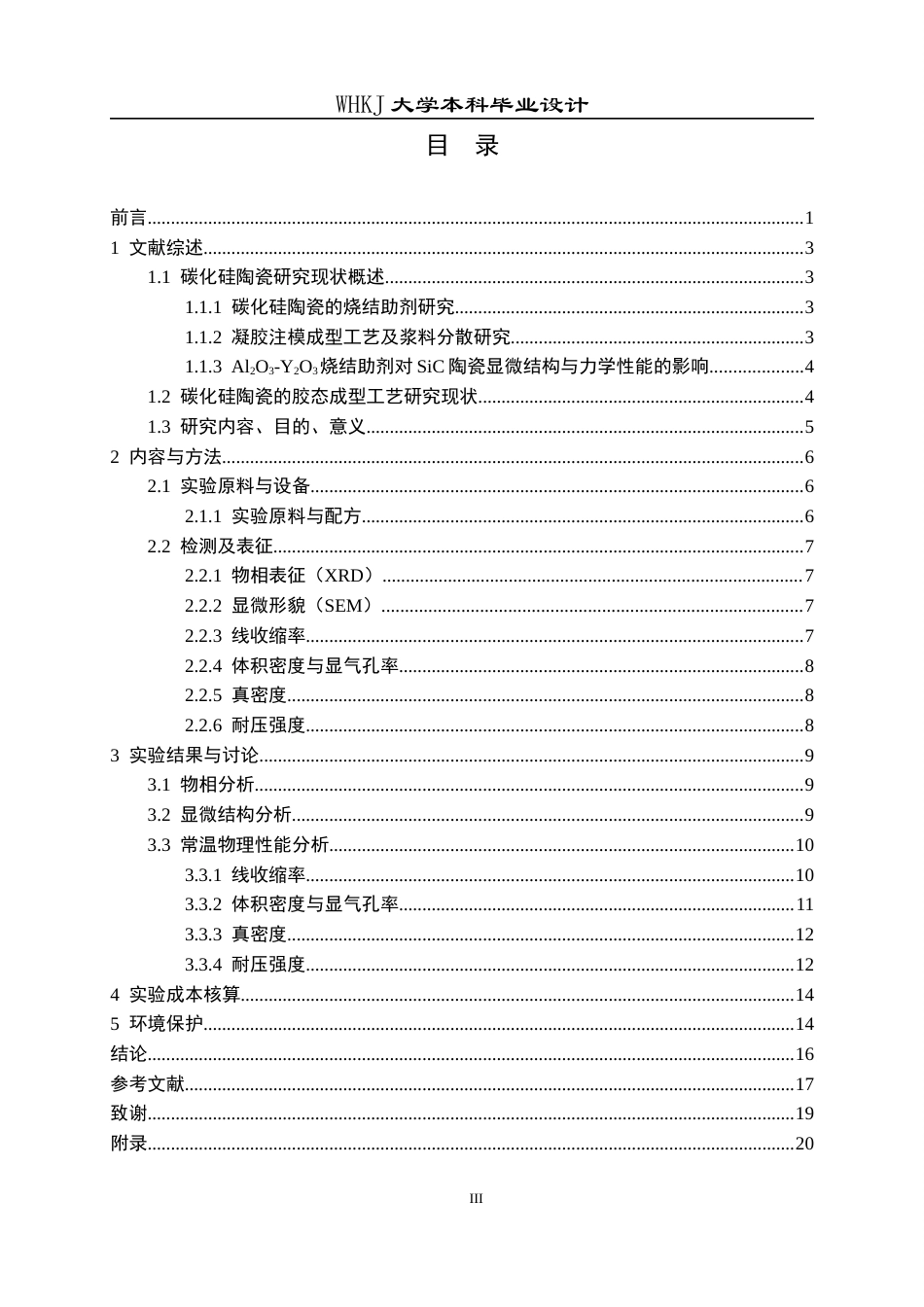

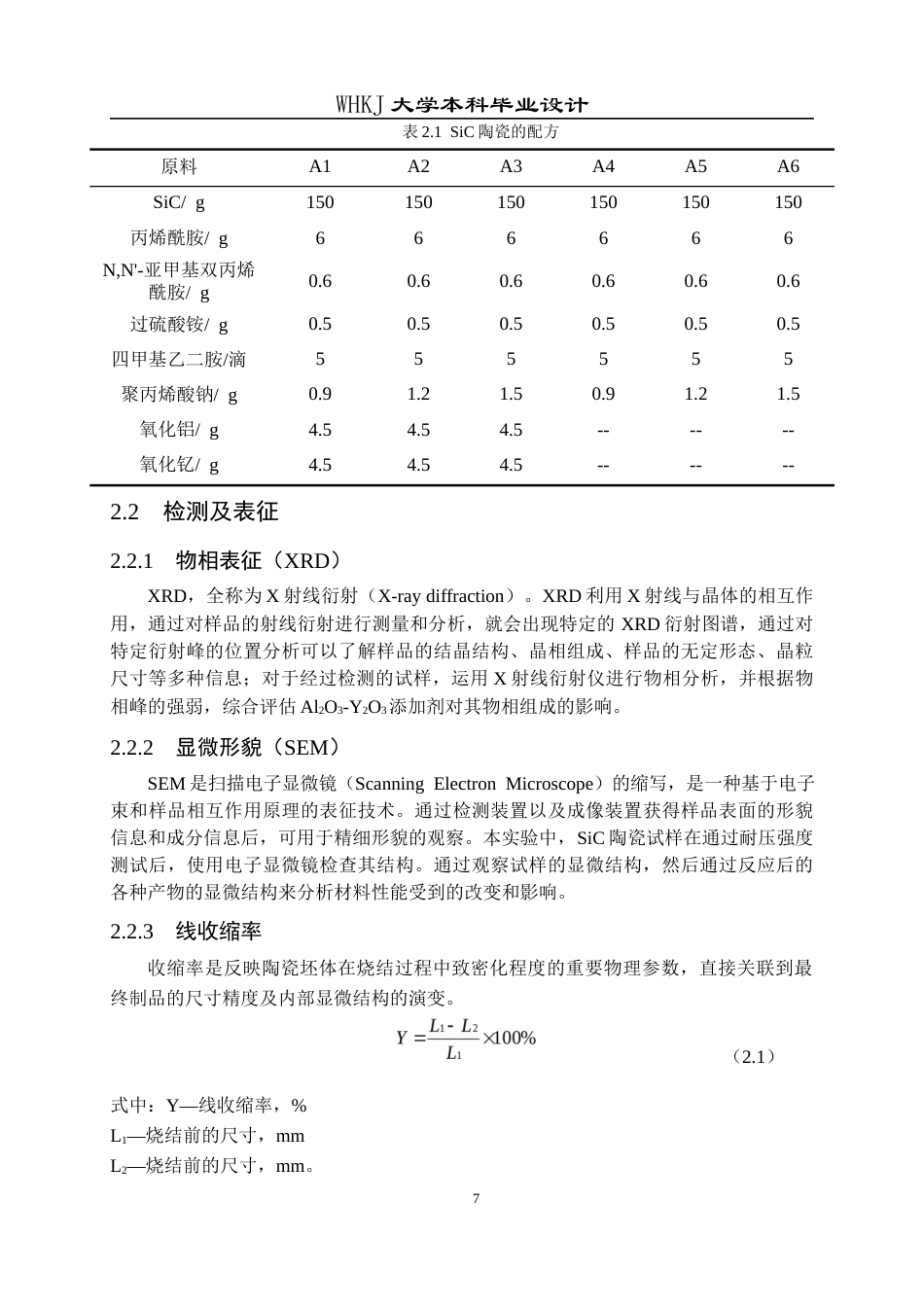

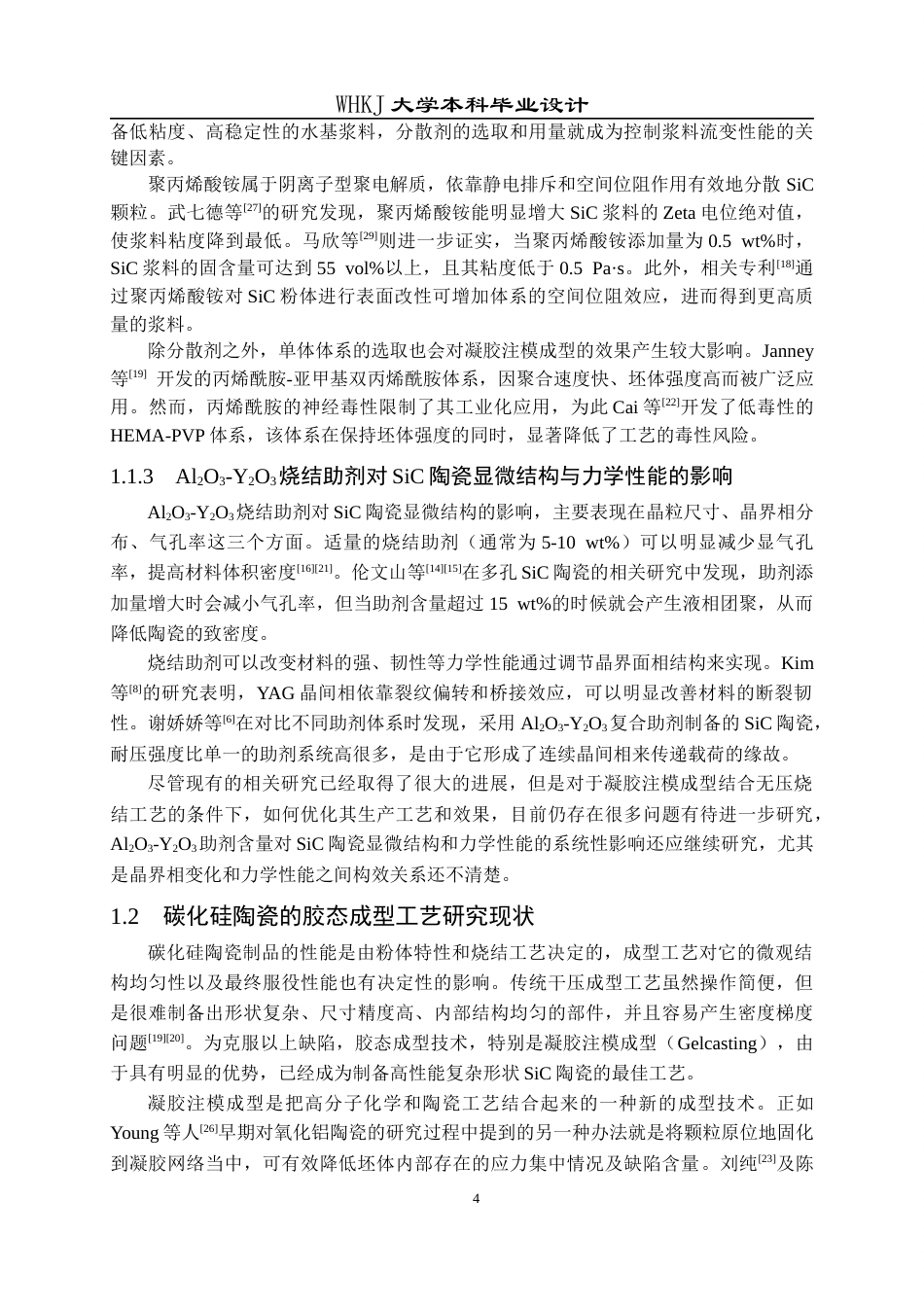

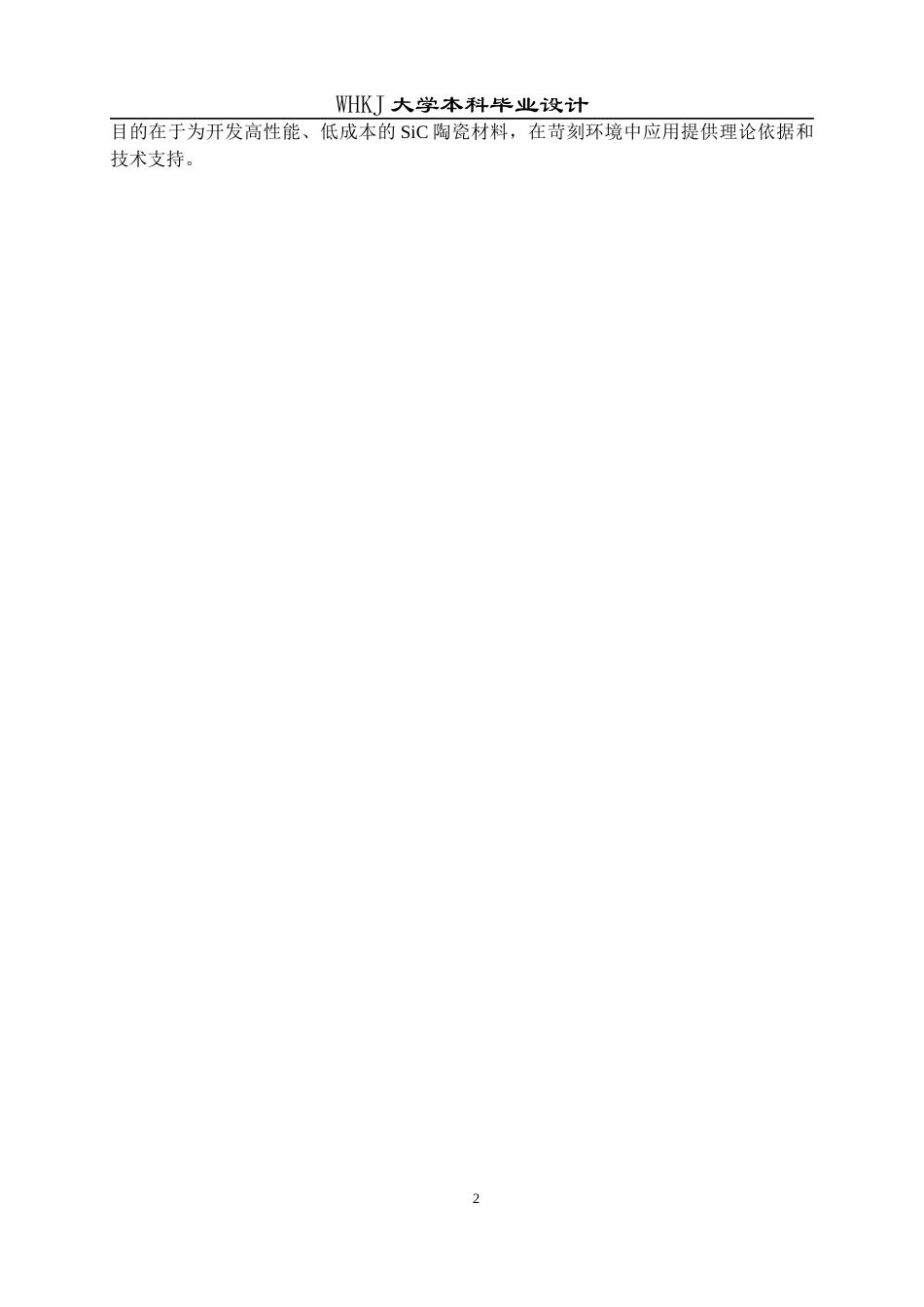

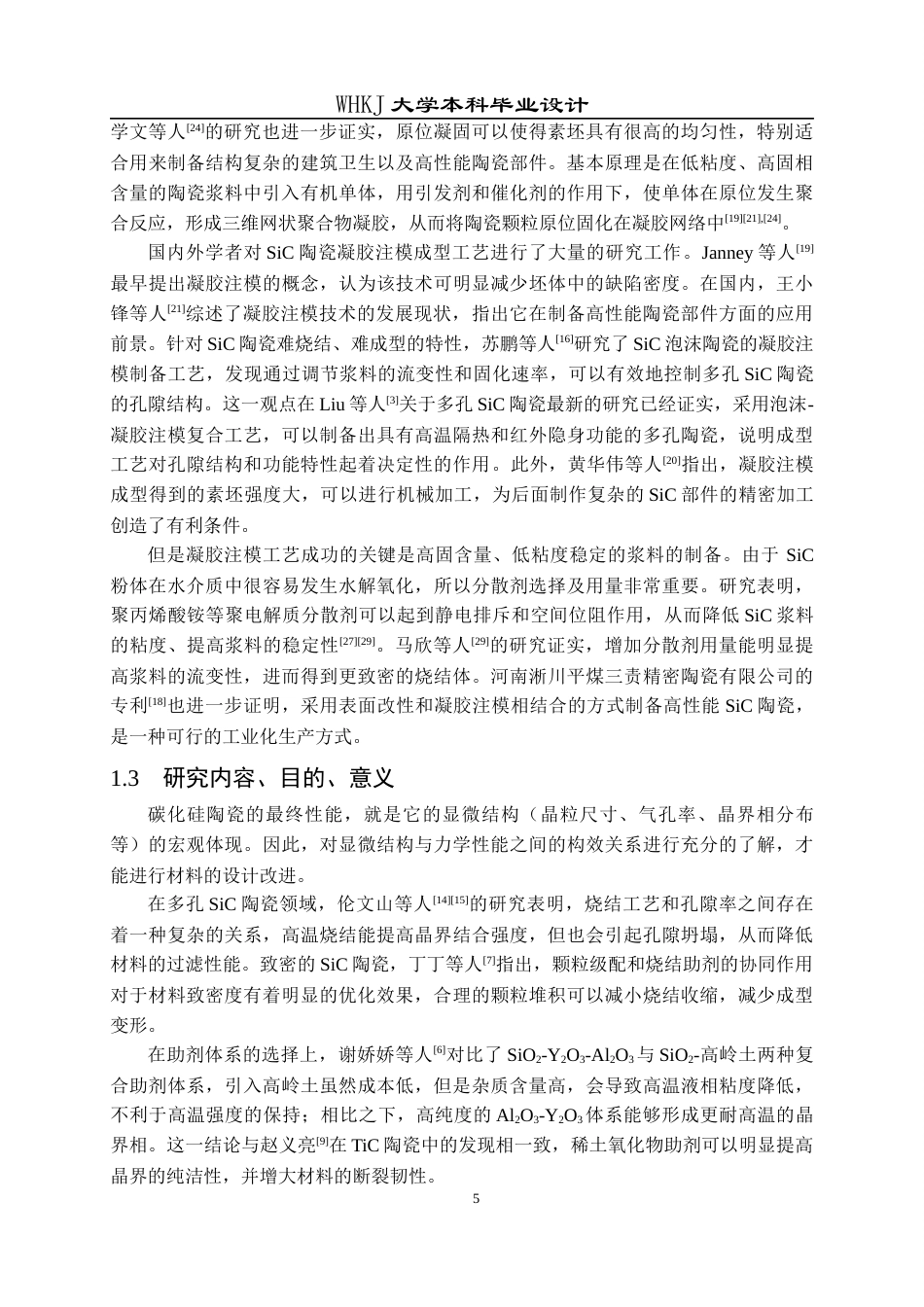

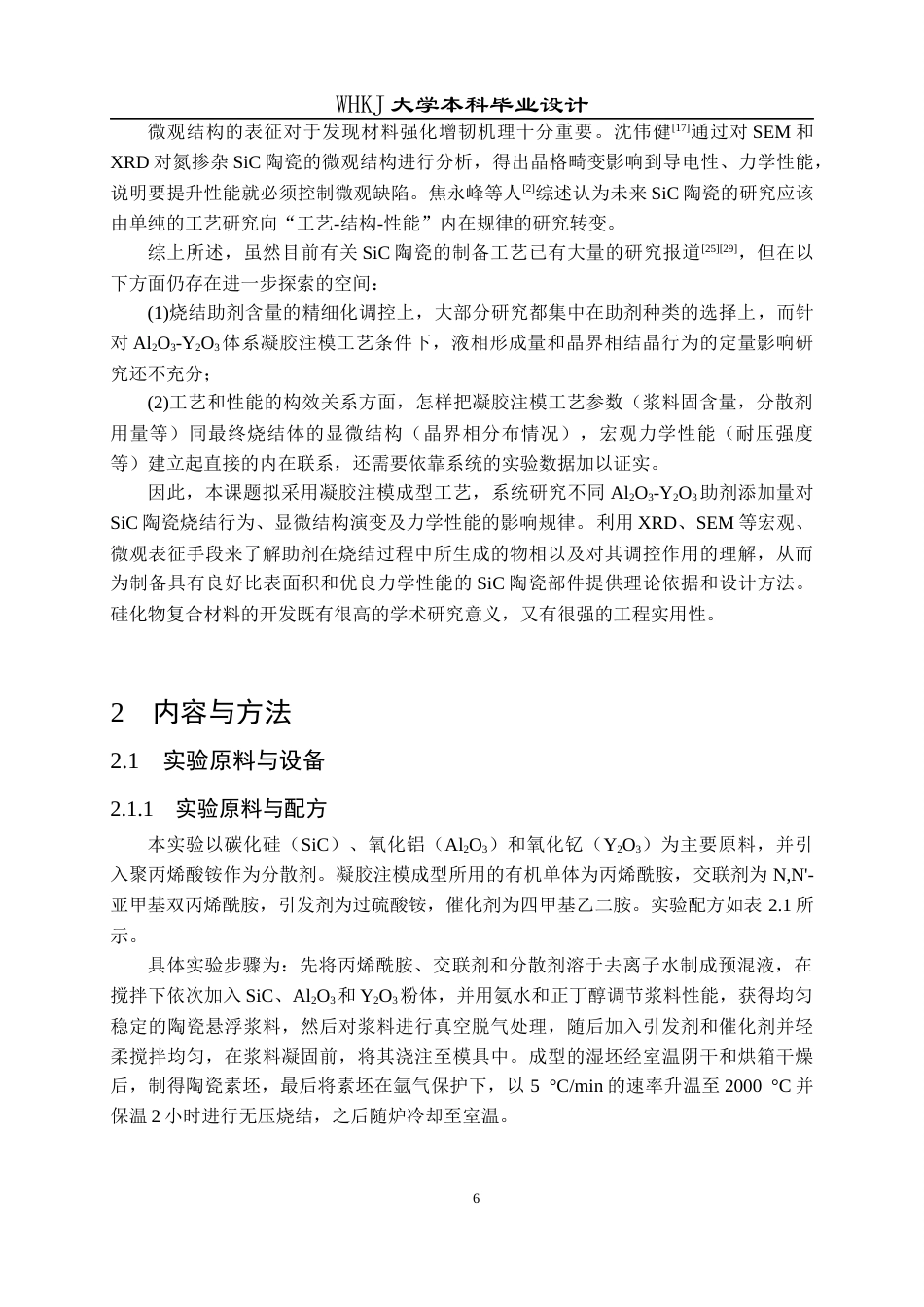

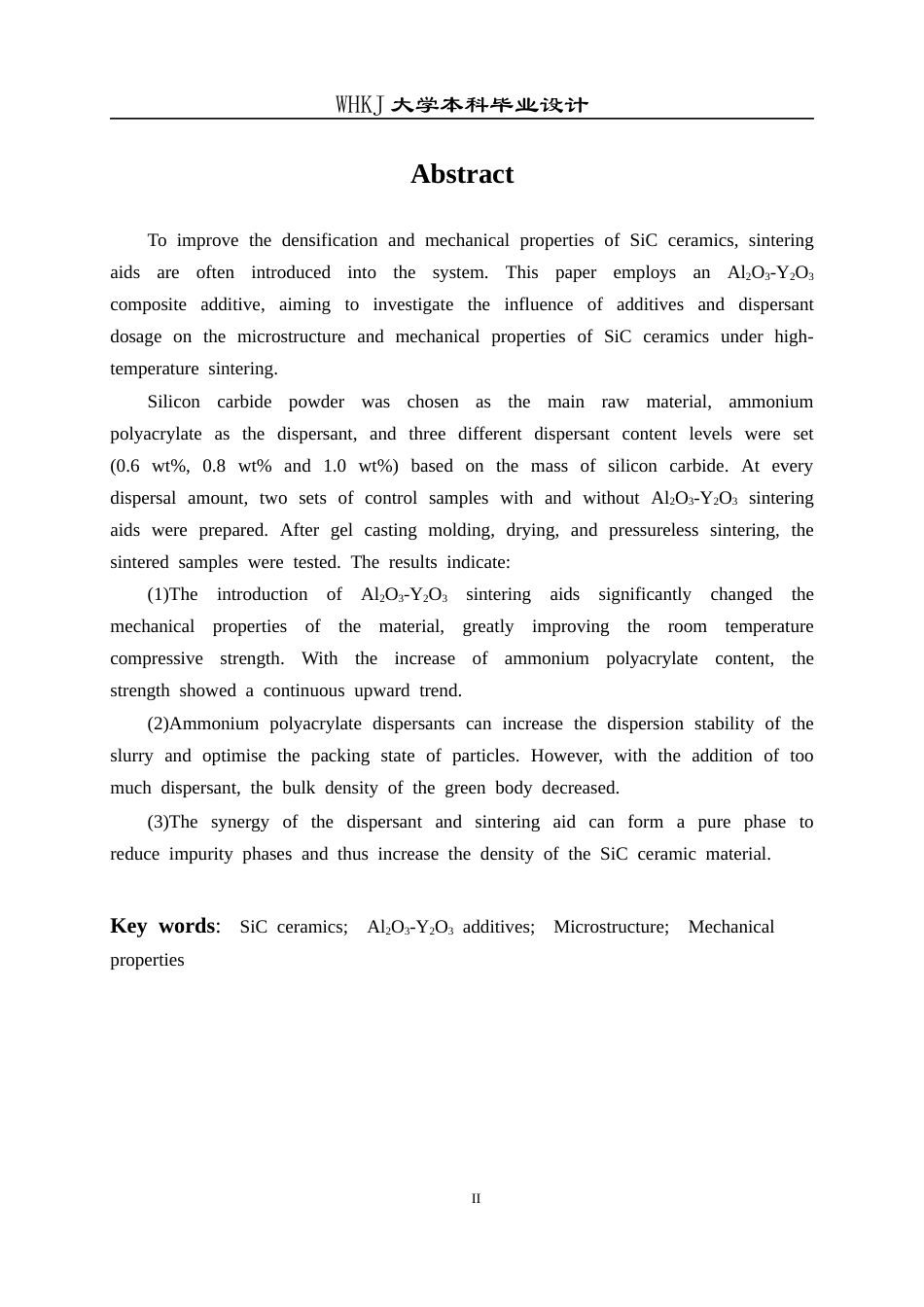

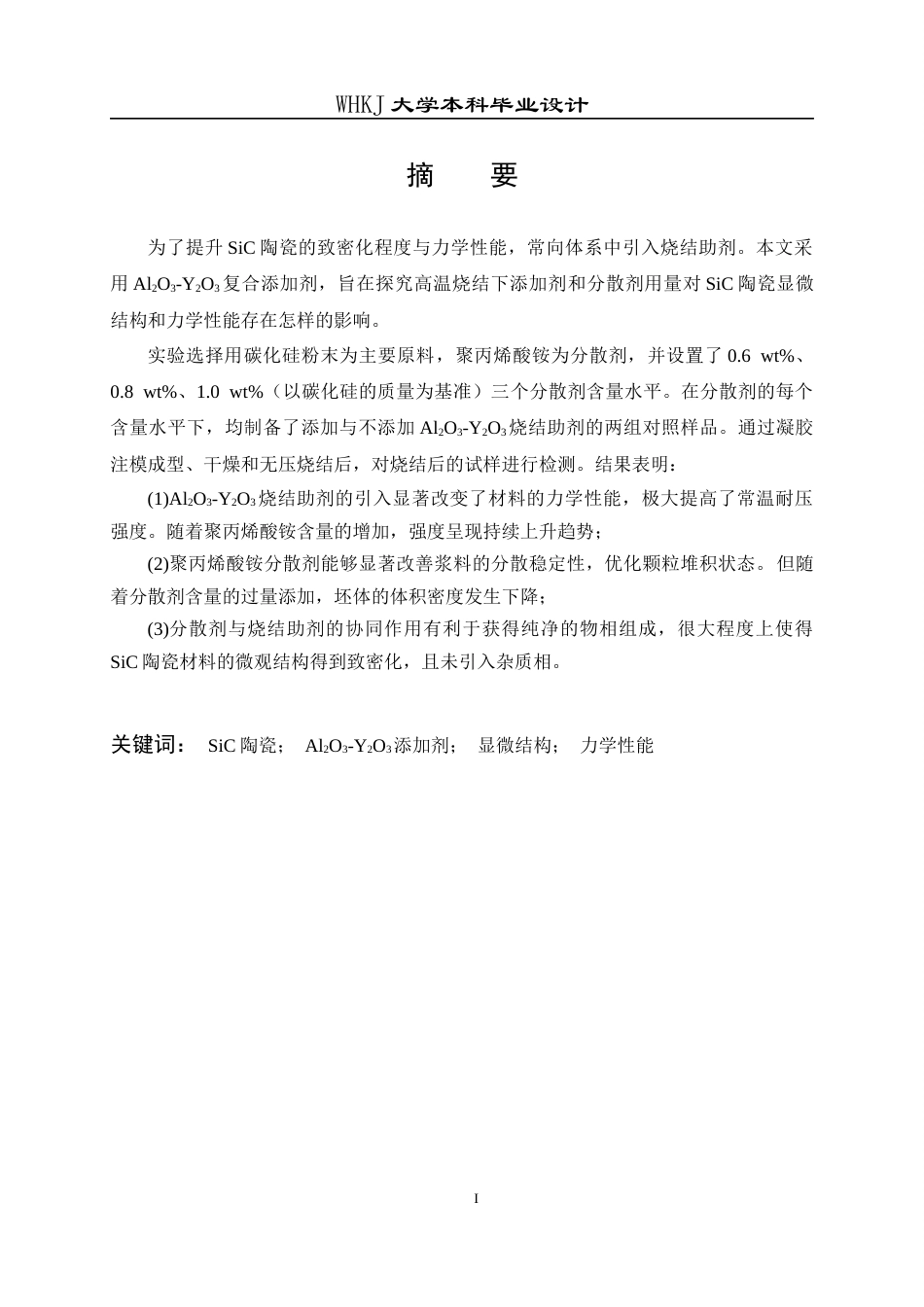

IWHKJ 大学本科毕业设计摘 要为了提升 SiC 陶瓷的致密化程度与力学性能，常向体系中引入烧结助剂。本文采用 Al2O3-Y2O3复合添加剂，旨在探究高温烧结下添加剂和分散剂用量对 SiC 陶瓷显微结构和力学性能存在怎样的影响。实验选择用碳化硅粉末为主要原料，聚丙烯酸铵为分散剂，并设置了 0.6 wt%、0.8 wt%、1.0 wt%（以碳化硅的质量为基准）三个分散剂含量水平。在分散剂的每个含量水平下，均制备了添加与不添加 Al2O3-Y2O3烧结助剂的两组对照样品。通过凝胶注模成型、干燥和无压烧结后，对烧结后的试样进行检测。结果表明：(1)Al2O3-Y2O3烧结助剂的引入显著改...
