26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 2.7 MB
约33页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

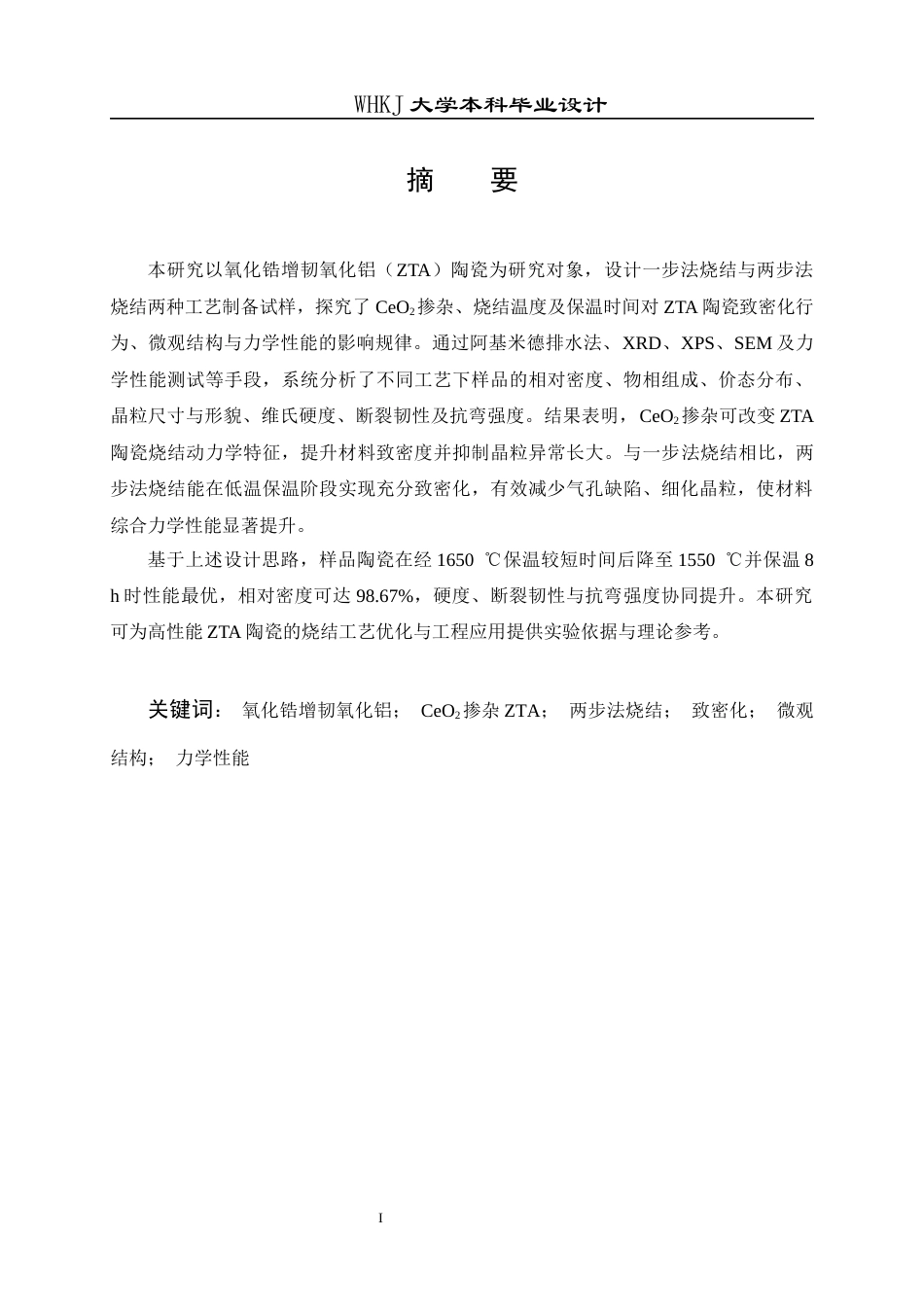

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第1页

1/33页

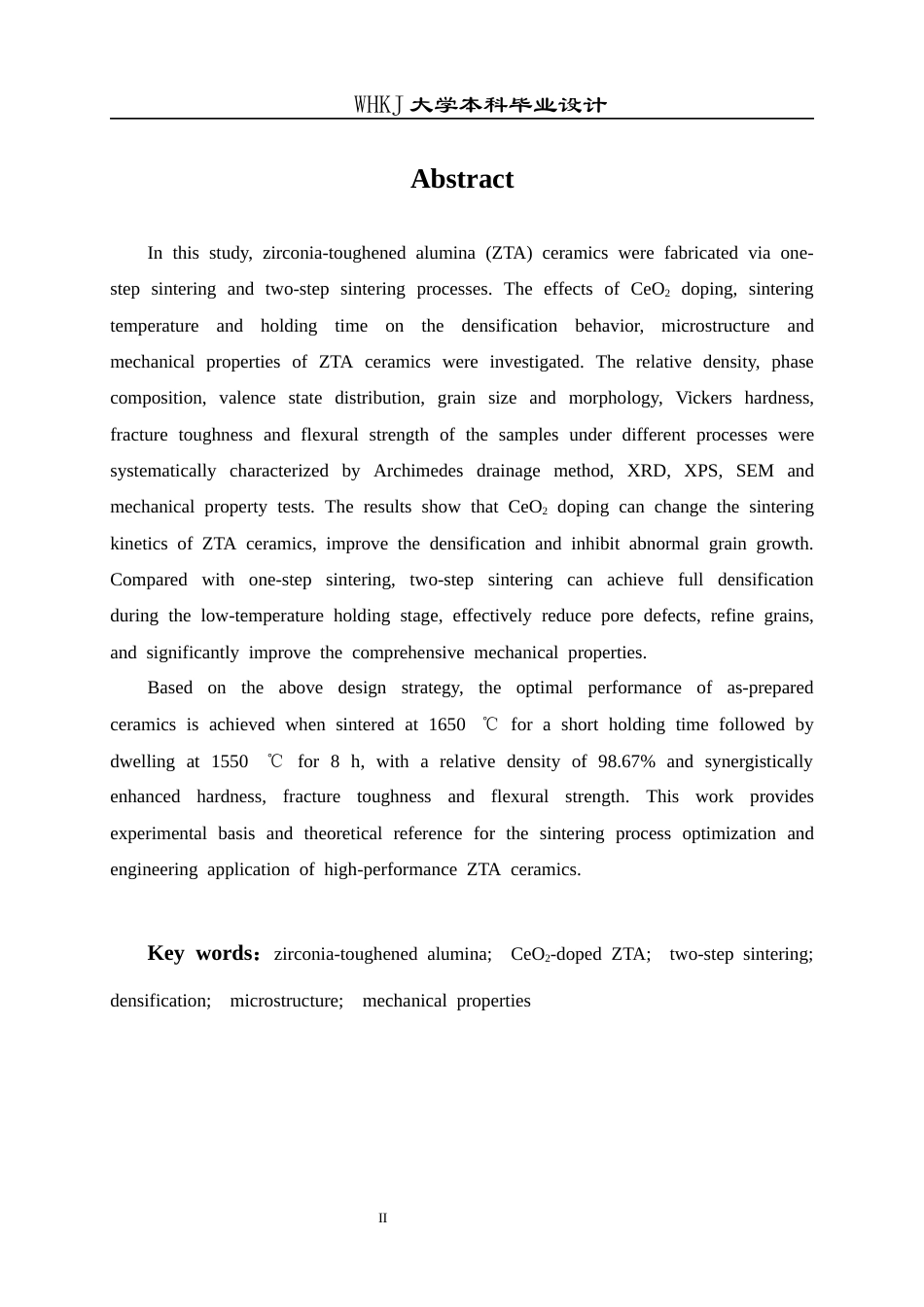

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第2页

2/33页

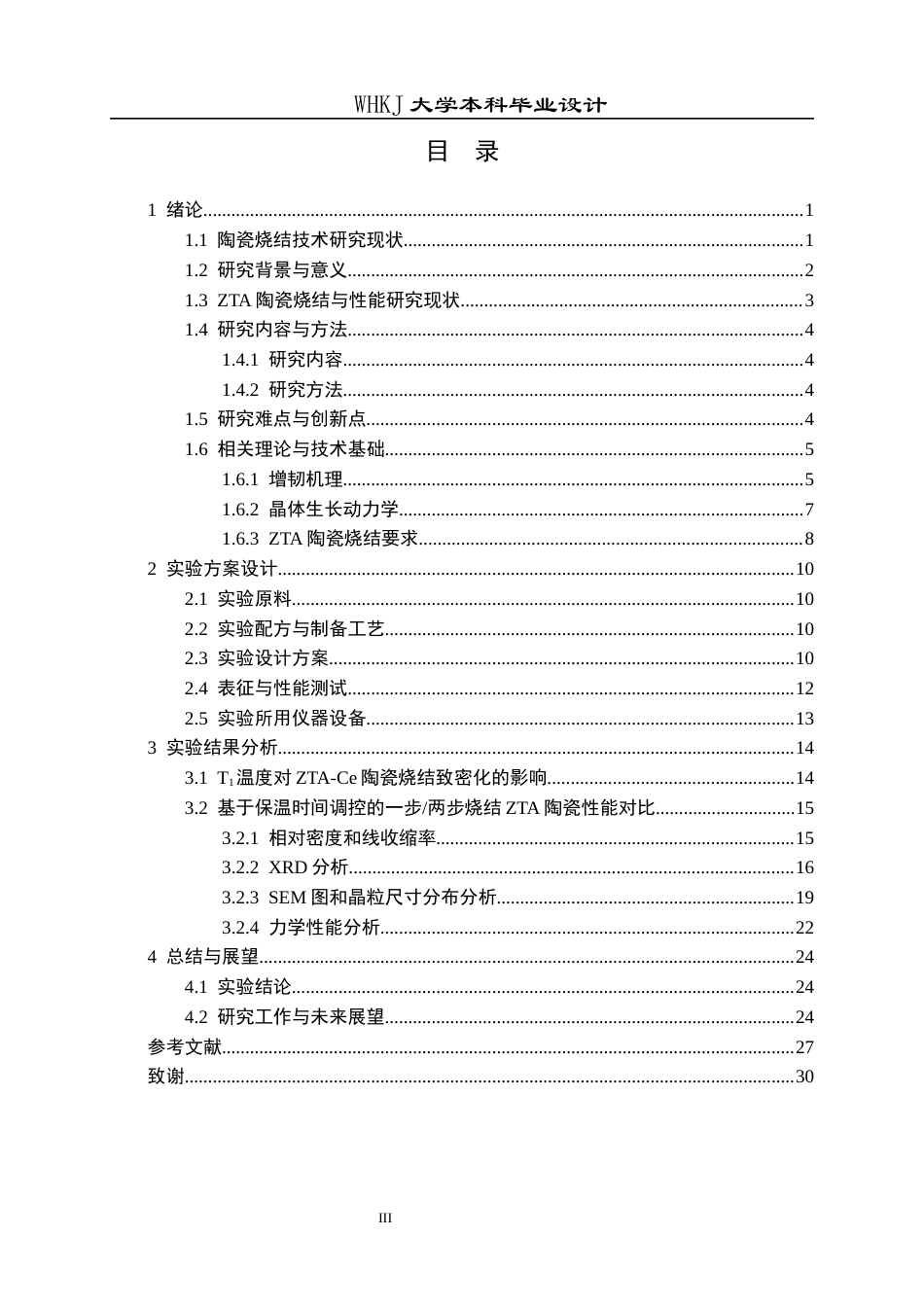

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第3页

3/33页

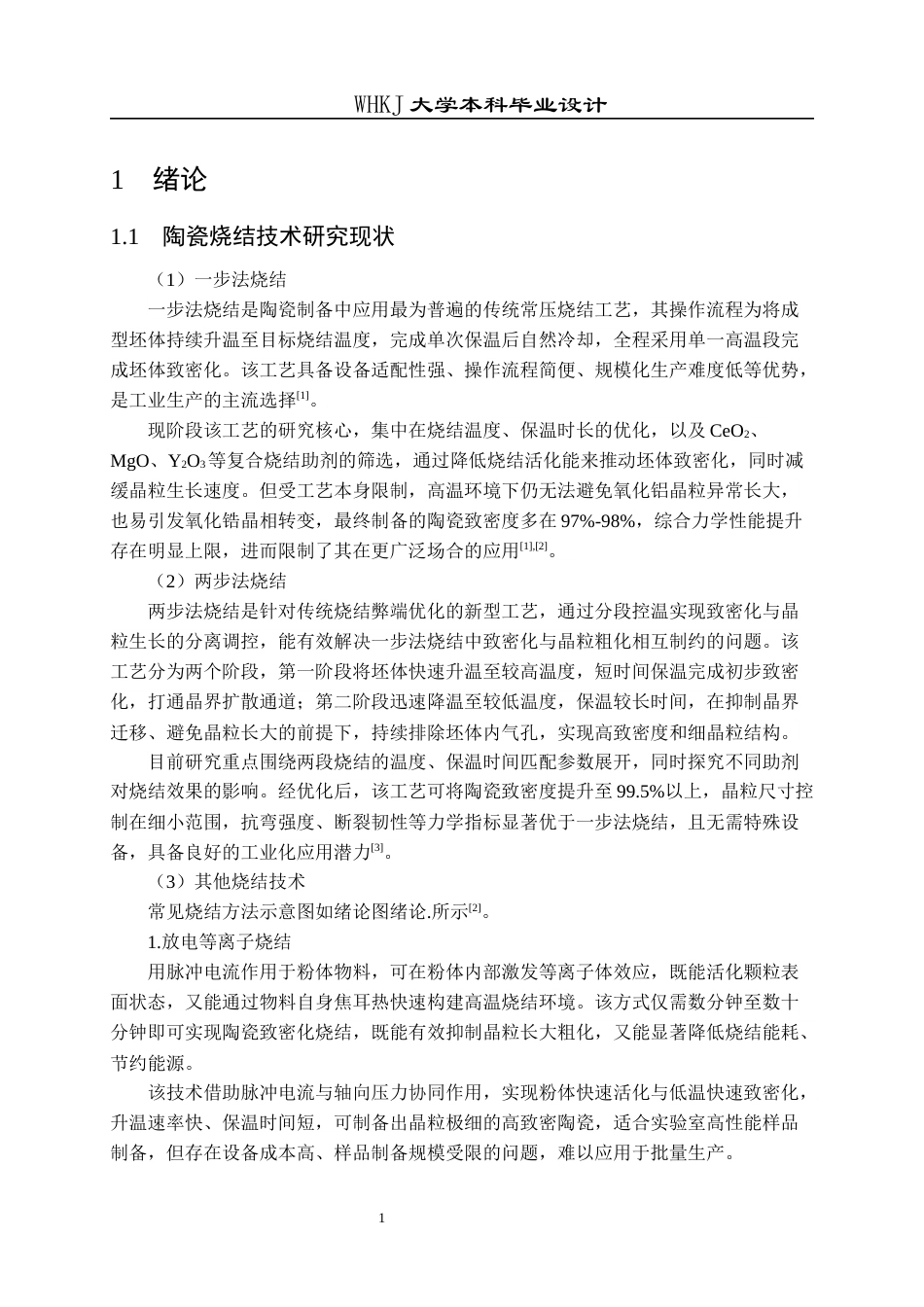

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第4页

4/33页

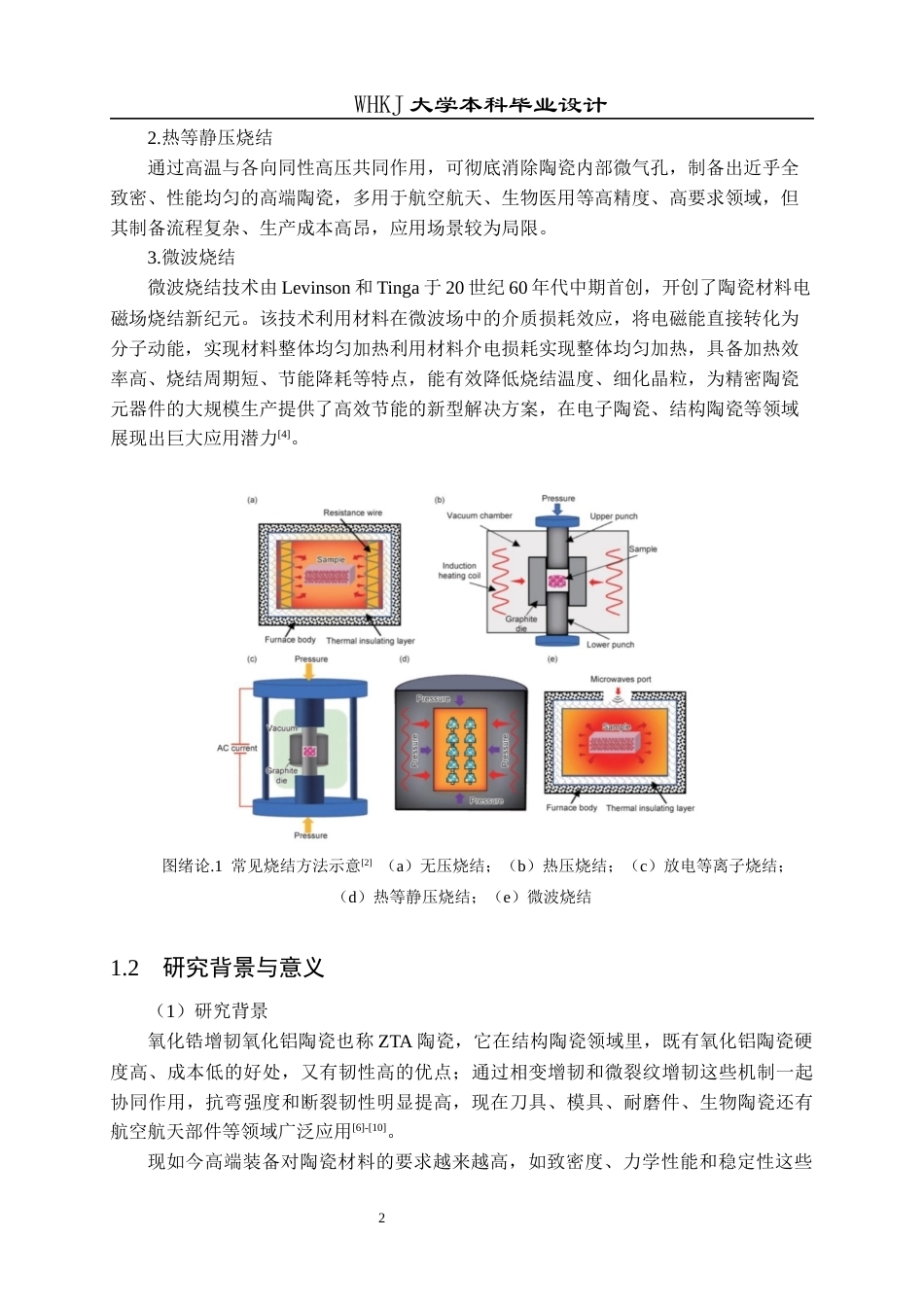

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第5页

5/33页

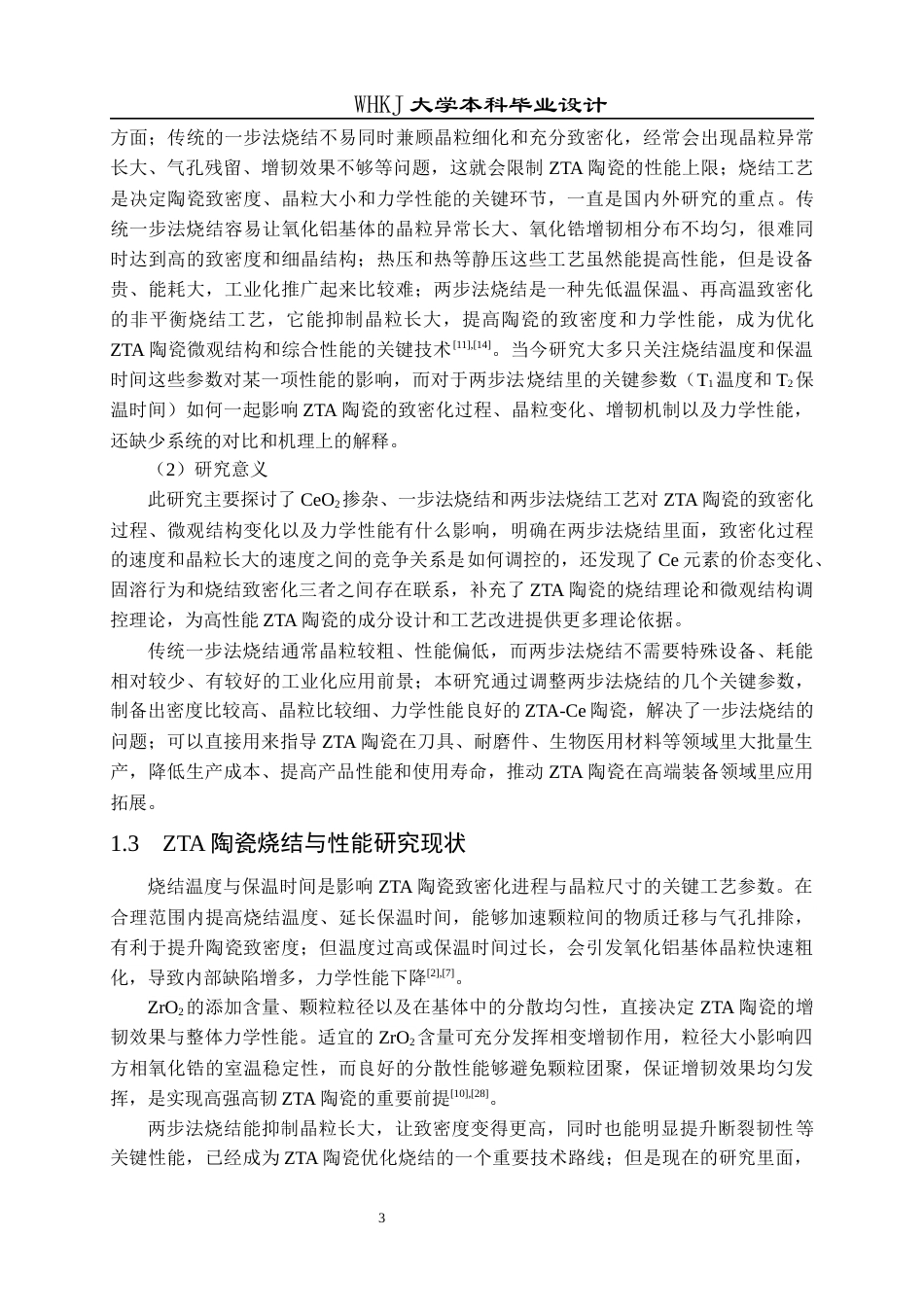

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第6页

6/33页

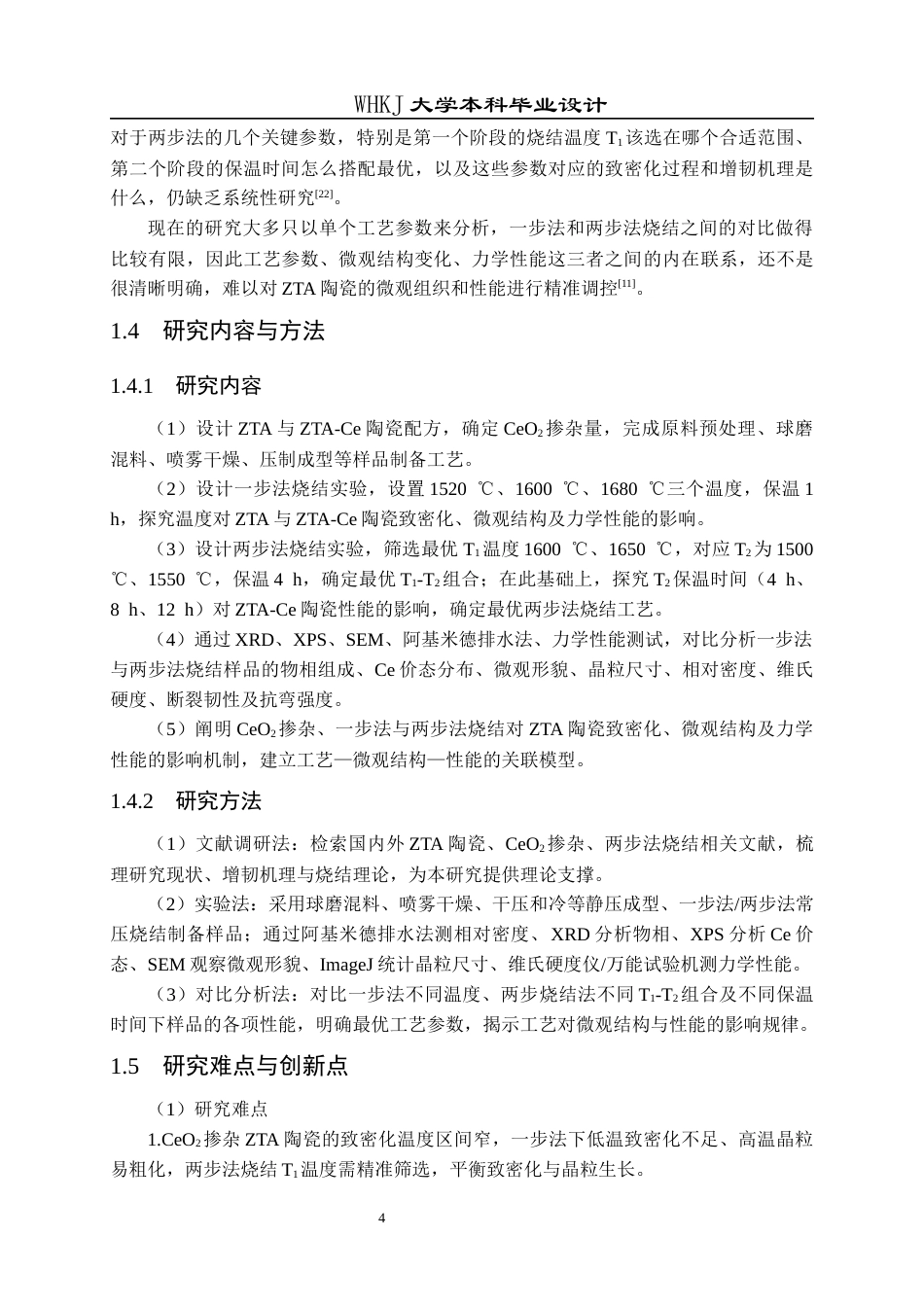

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第7页

7/33页

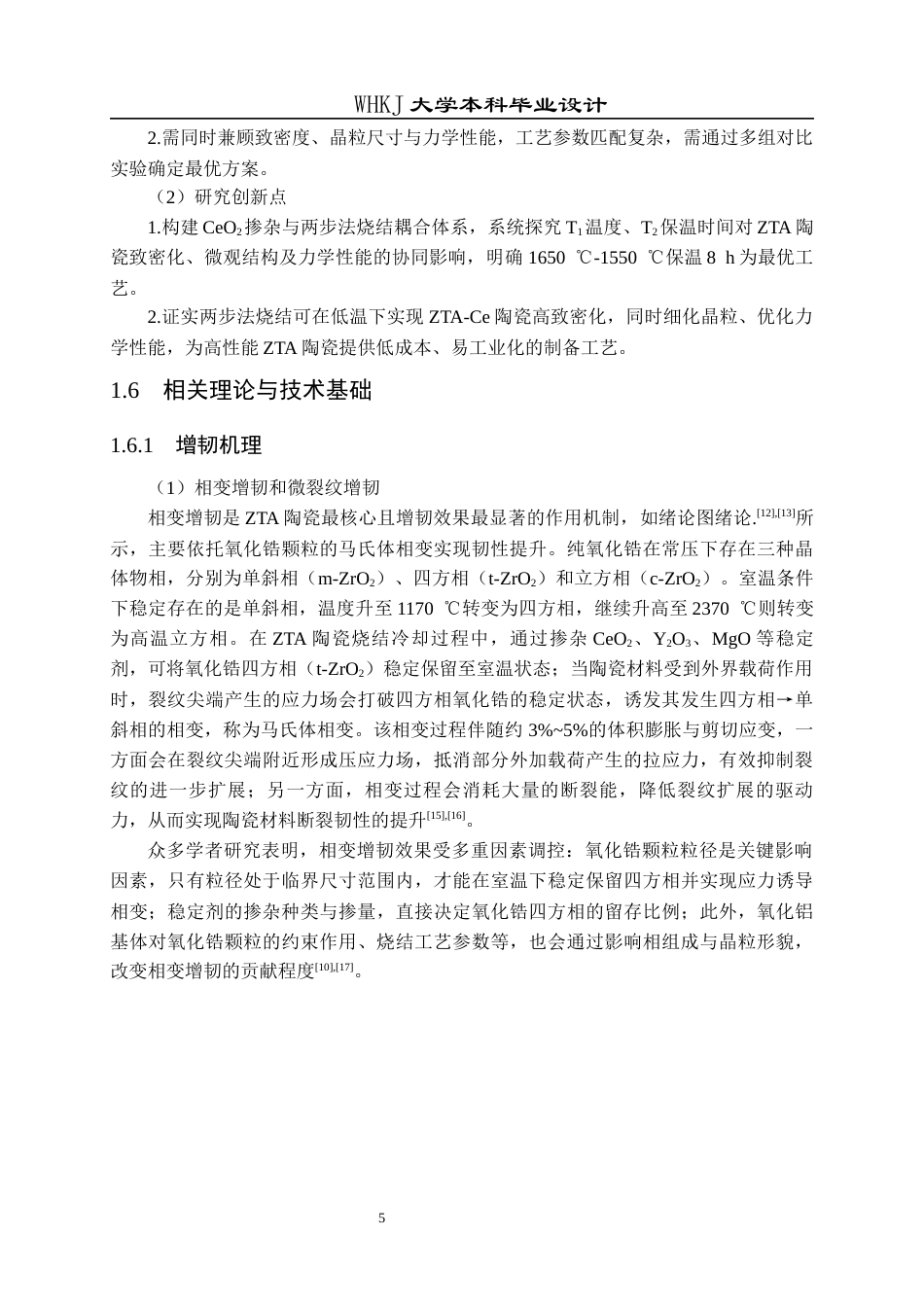

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第8页

8/33页

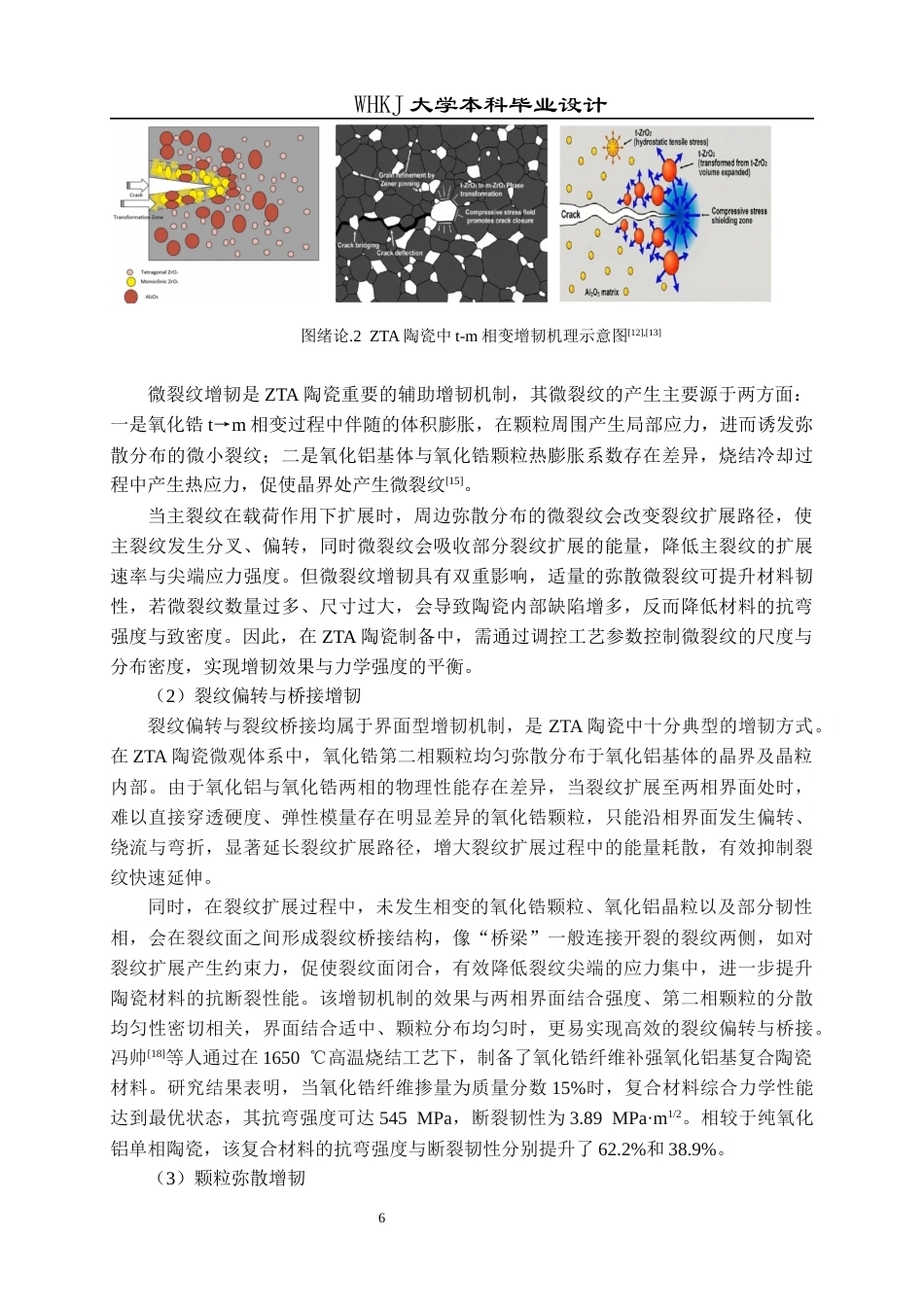

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第9页

9/33页

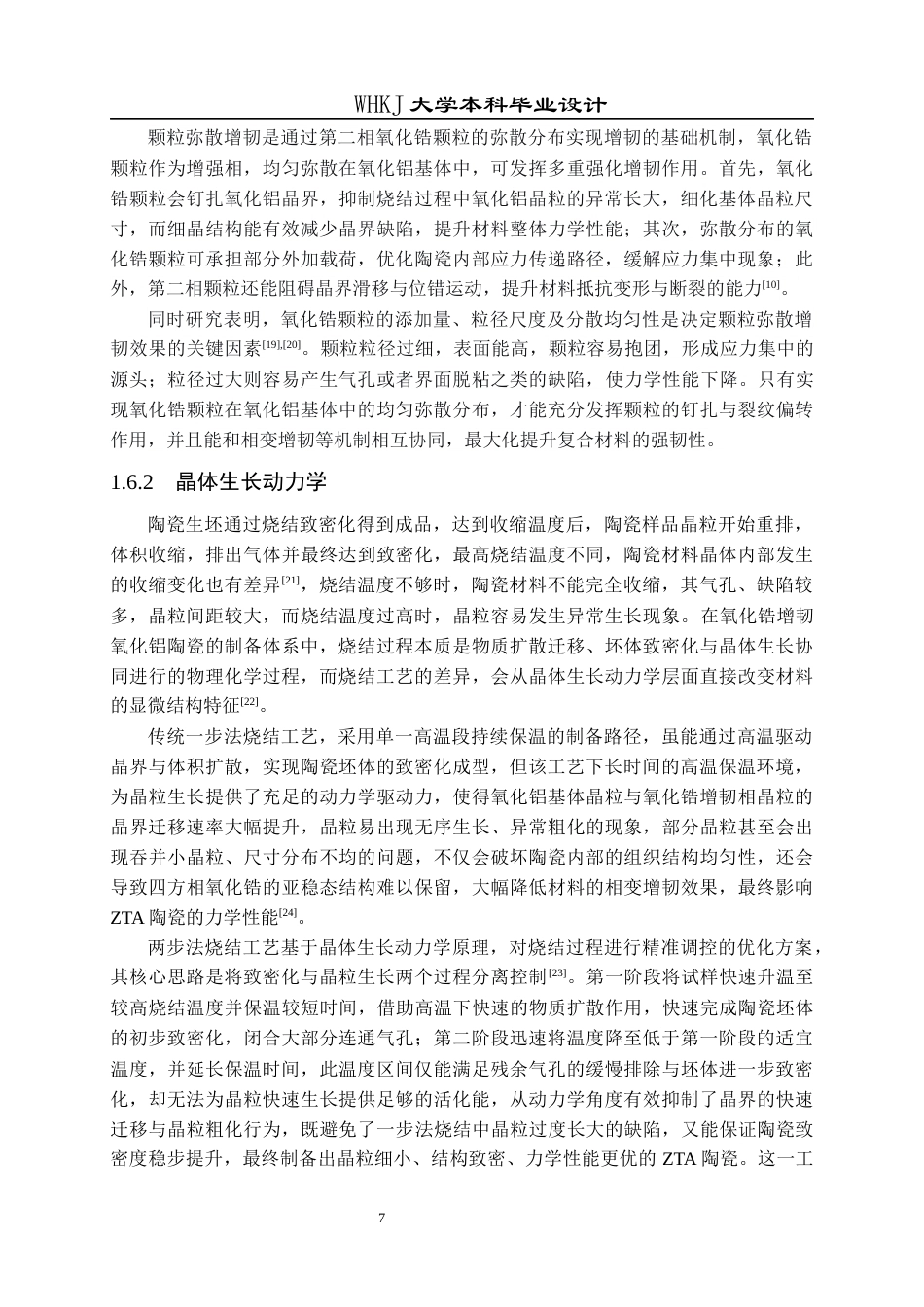

26年WP无机非金属材料工程氧化锆增韧氧化铝陶瓷的烧结工艺设计5.51-AI50.01全日(18848字).docx_第10页

10/33页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/33

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

IWHKJ 大学本科毕业设计摘要本研究以氧化锆增韧氧化铝（ZTA）陶瓷为研究对象，设计一步法烧结与两步法烧结两种工艺制备试样，探究了 CeO2掺杂、烧结温度及保温时间对 ZTA 陶瓷致密化行为、微观结构与力学性能的影响规律。通过阿基米德排水法、XRD、XPS、SEM 及力学性能测试等手段，系统分析了不同工艺下样品的相对密度、物相组成、价态分布、晶粒尺寸与形貌、维氏硬度、断裂韧性及抗弯强度。结果表明，CeO2掺杂可改变 ZTA陶瓷烧结动力学特征，提升材料致密度并抑制晶粒异常长大。与一步法烧结相比，两步法烧结能在低温保温阶段实现充分致密化，有效减少气孔缺陷...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
