26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf

下载文档加入资源篮

阅读 0
格式 pdf
大小 2.85 MB
约32页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

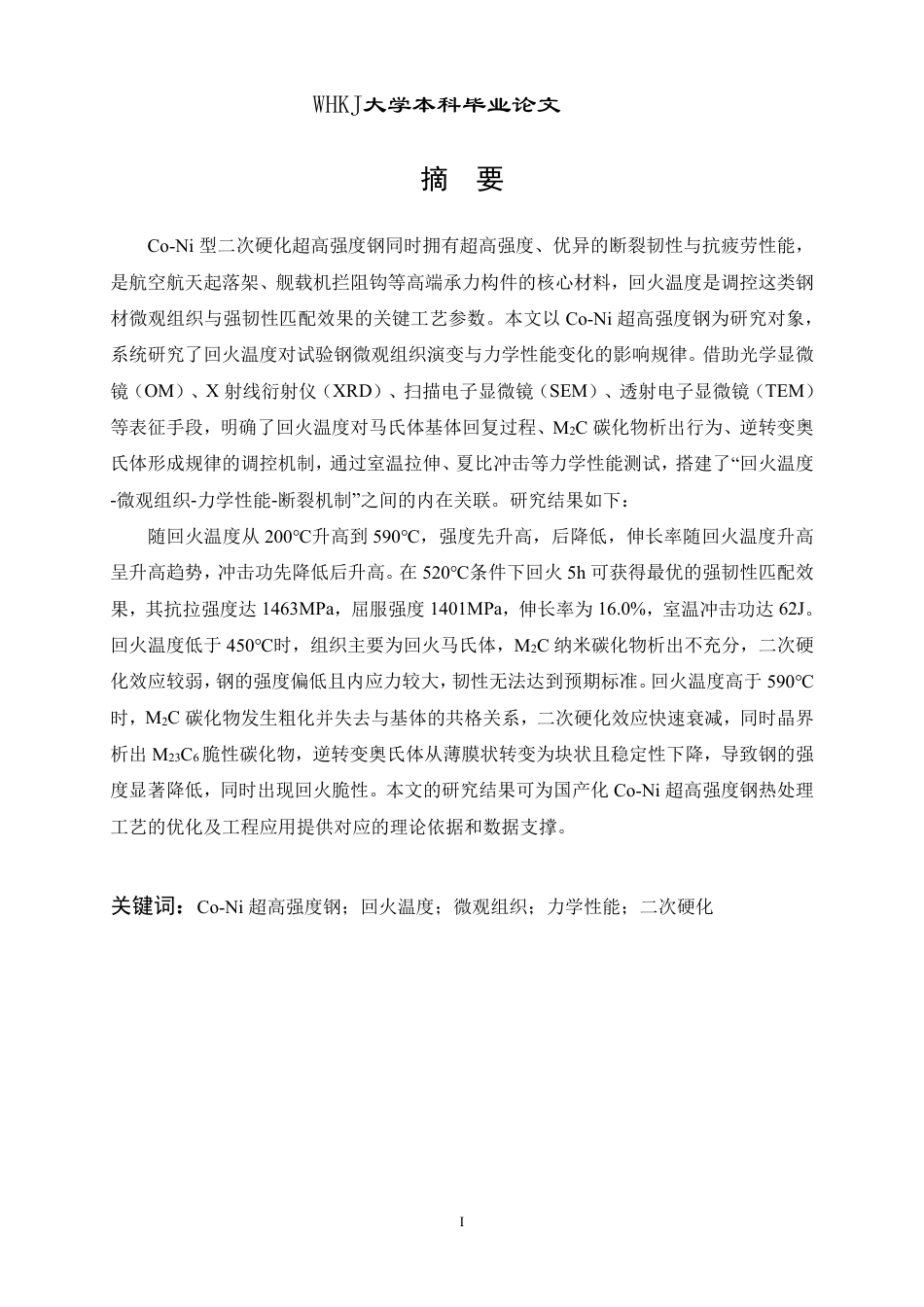

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第1页

1/32页

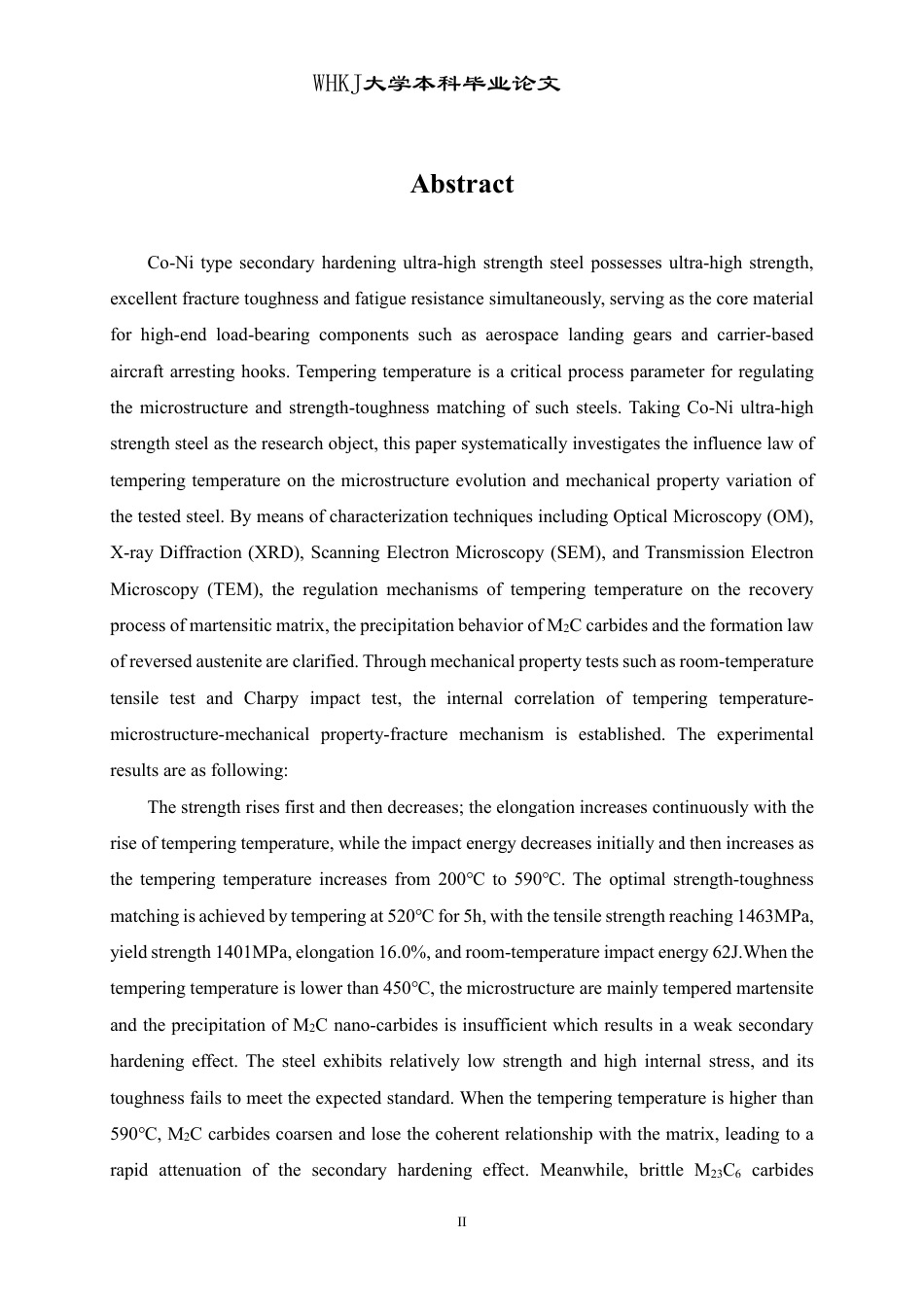

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第2页

2/32页

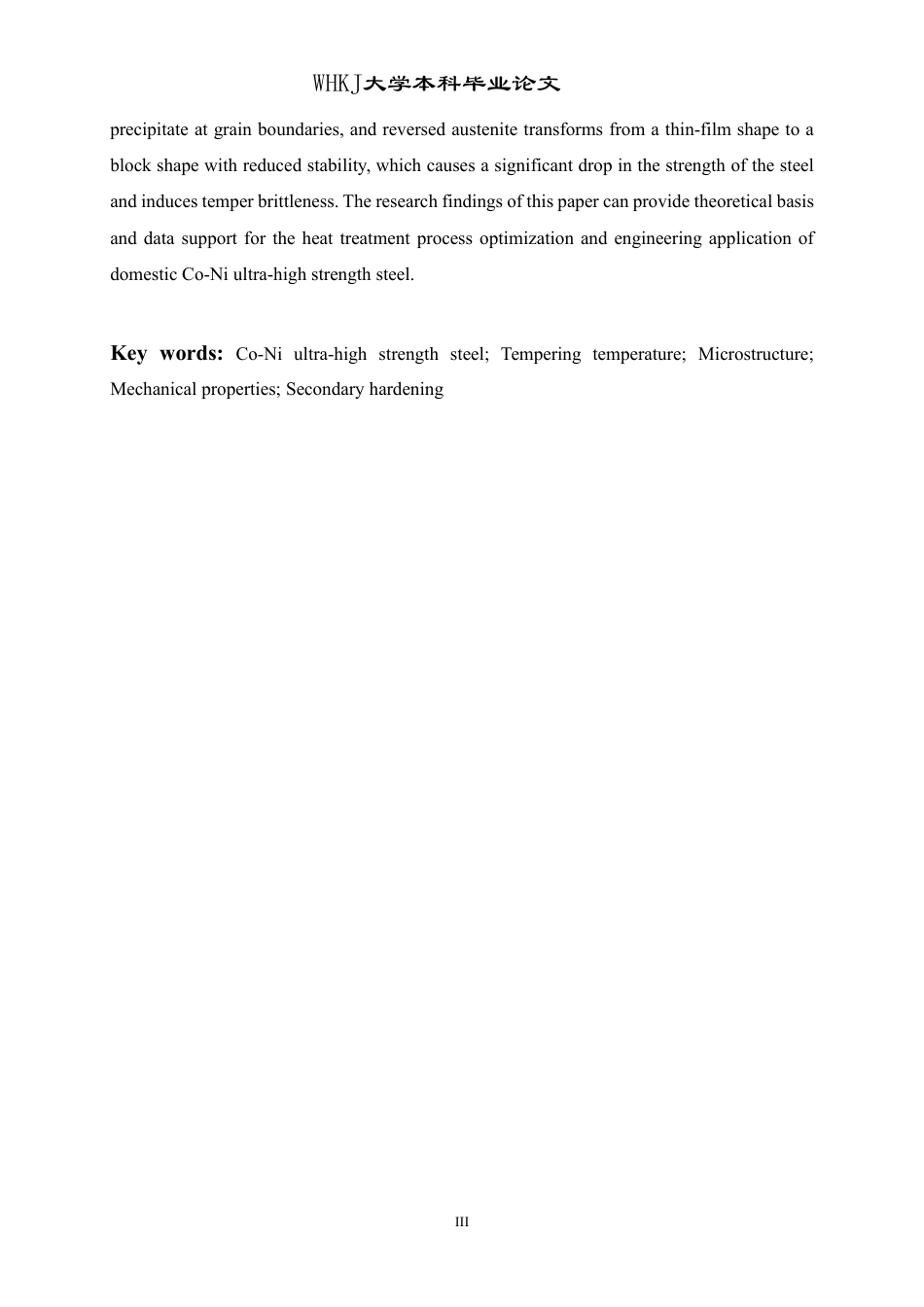

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第3页

3/32页

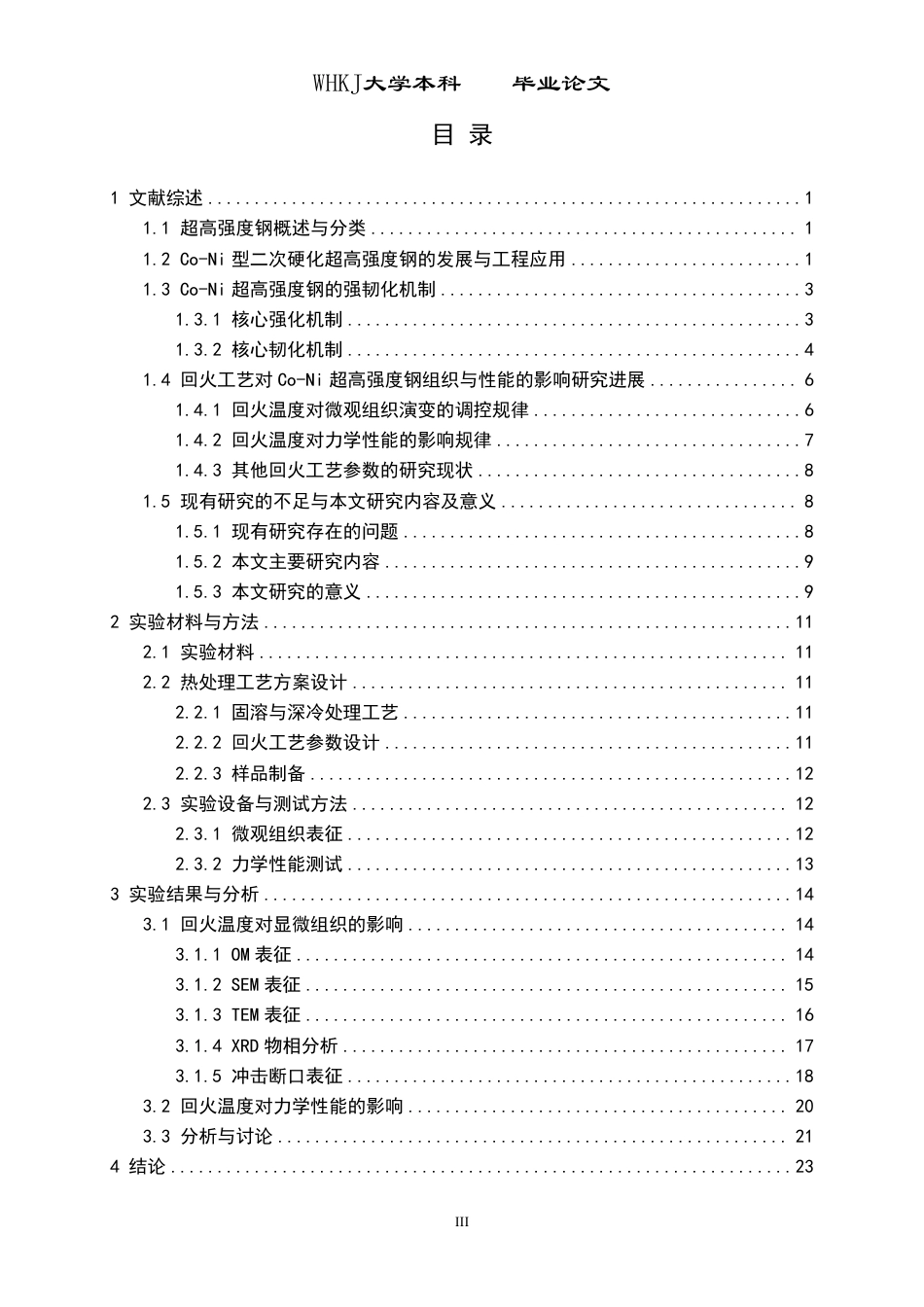

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第4页

4/32页

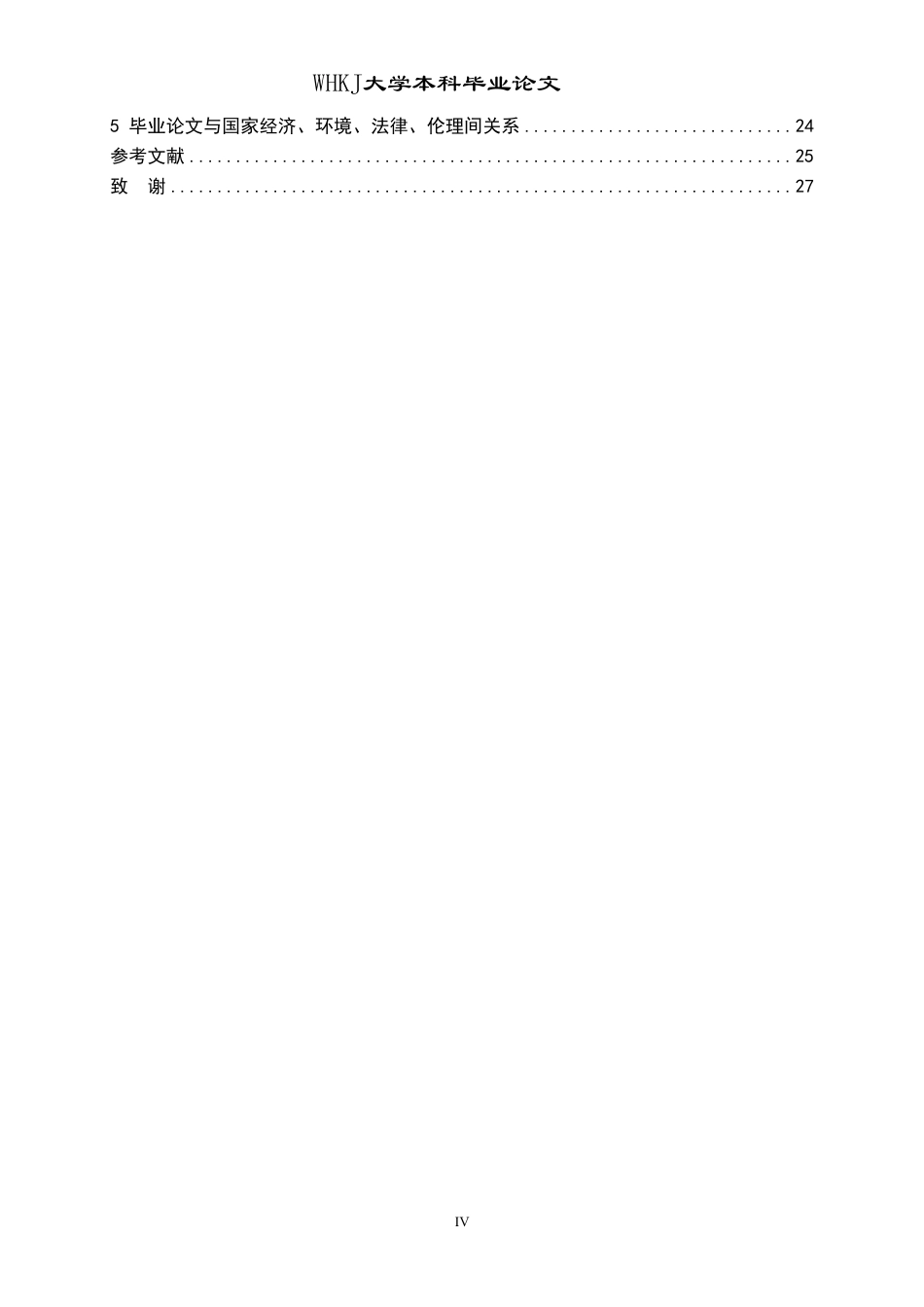

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第5页

5/32页

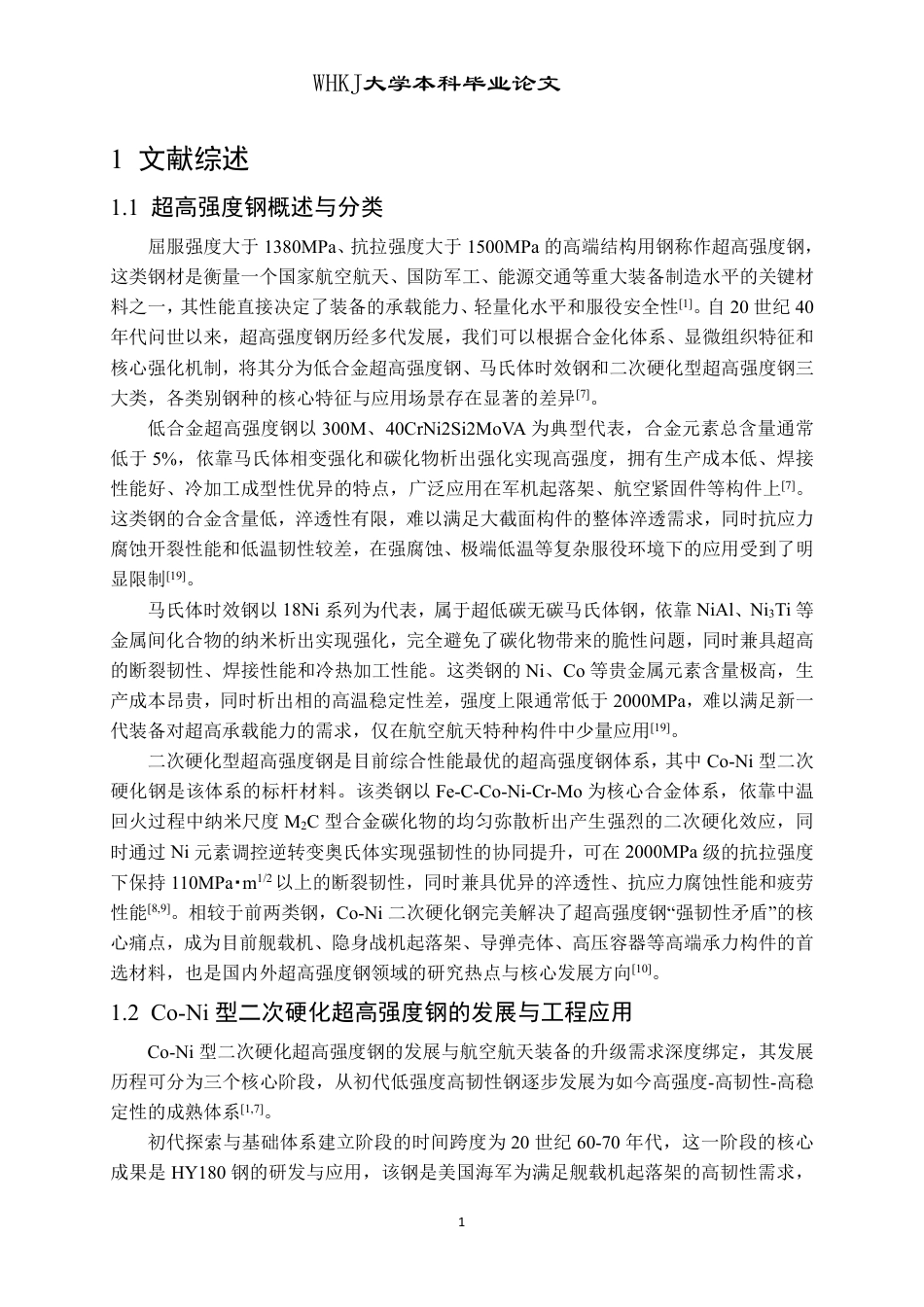

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第6页

6/32页

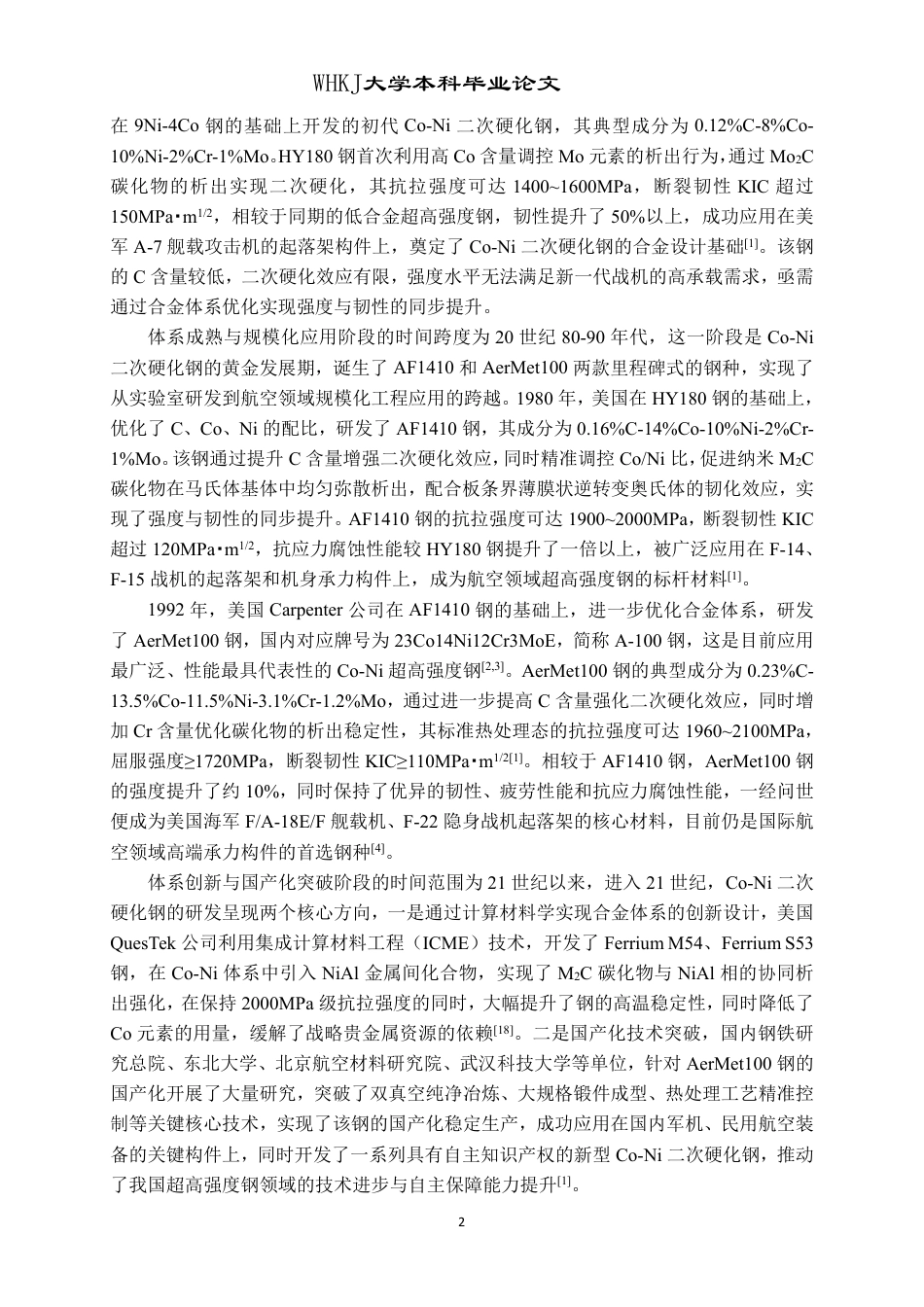

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第7页

7/32页

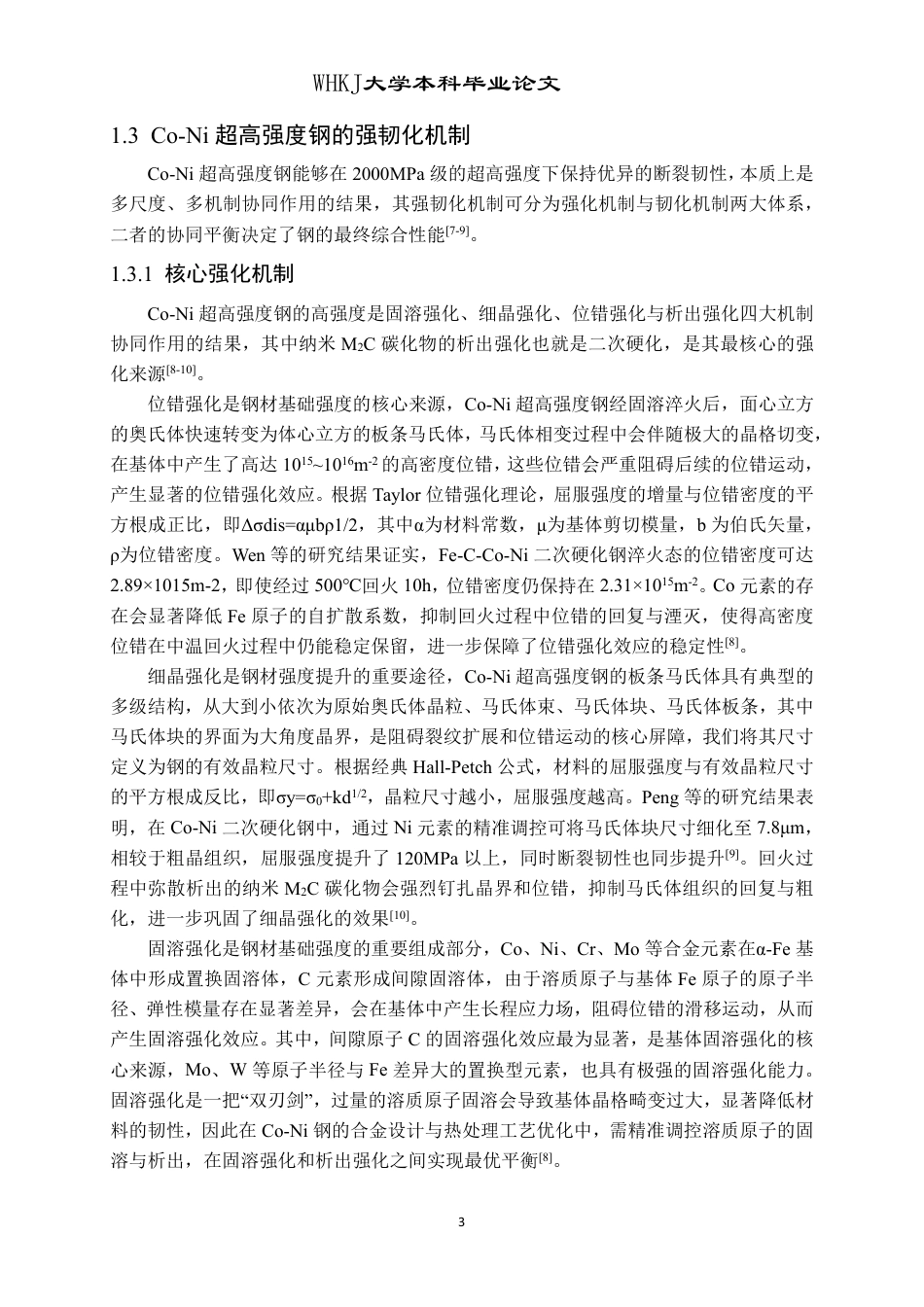

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第8页

8/32页

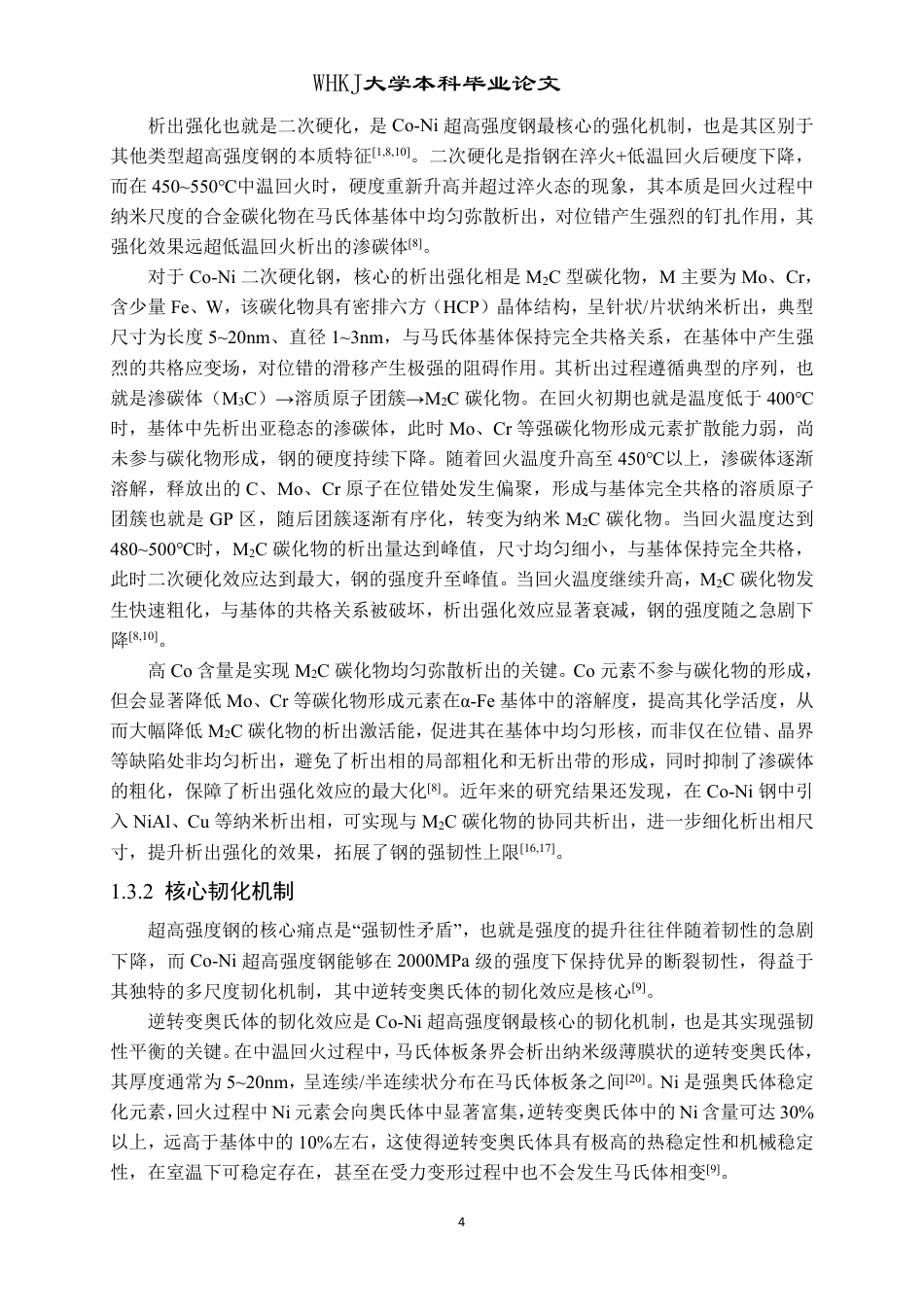

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第9页

9/32页

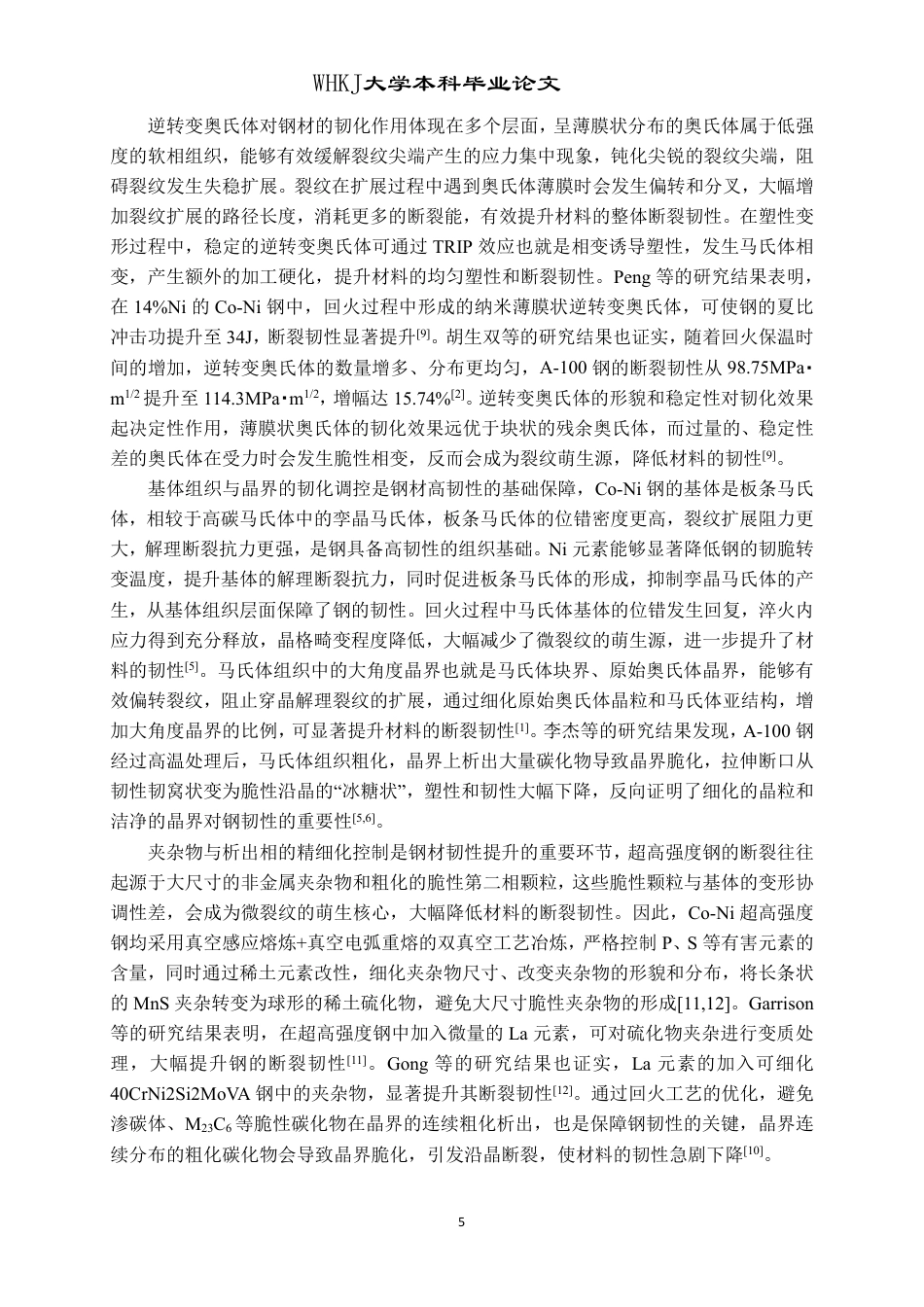

26年WP金属材料工程热处理工艺对Co-Ni超高强度钢组织性能影响10.45-AI35.06-约26866字符-全日制.pdf_第10页

10/32页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/32

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ大学本科毕业论文I摘要Co-Ni 型二次硬化超高强度钢同时拥有超高强度、优异的断裂韧性与抗疲劳性能，是航空航天起落架、舰载机拦阻钩等高端承力构件的核心材料，回火温度是调控这类钢材微观组织与强韧性匹配效果的关键工艺参数。本文以 Co-Ni 超高强度钢为研究对象，系统研究了回火温度对试验钢微观组织演变与力学性能变化的影响规律。借助光学显微镜（OM）、X 射线衍射仪（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等表征手段，明确了回火温度对马氏体基体回复过程、M2C 碳化物析出行为、逆转变奥氏体形成规律的调控机制，通过室温拉伸、夏比冲击等...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
