26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 2.87 MB
约25页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

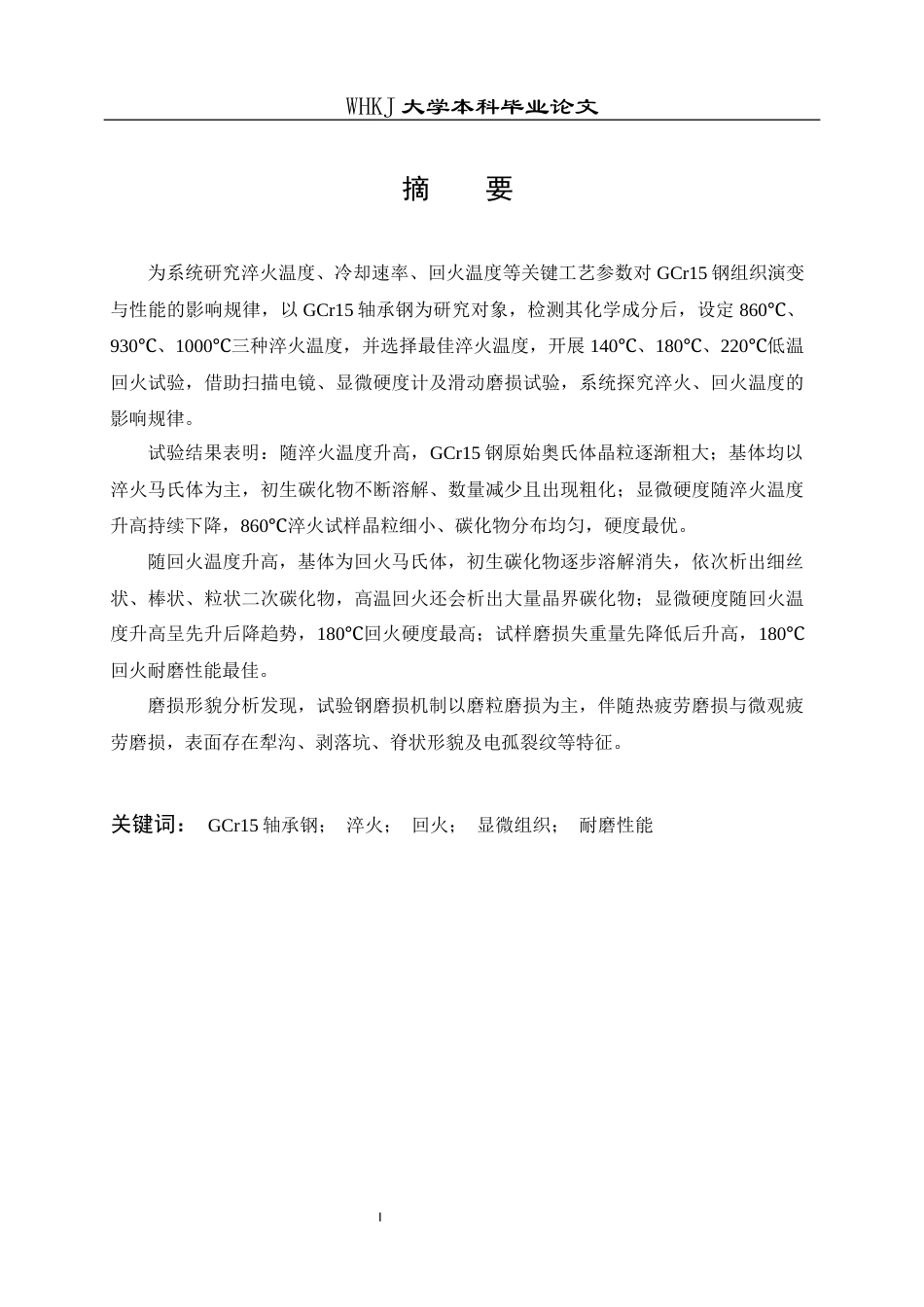

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第1页

1/25页

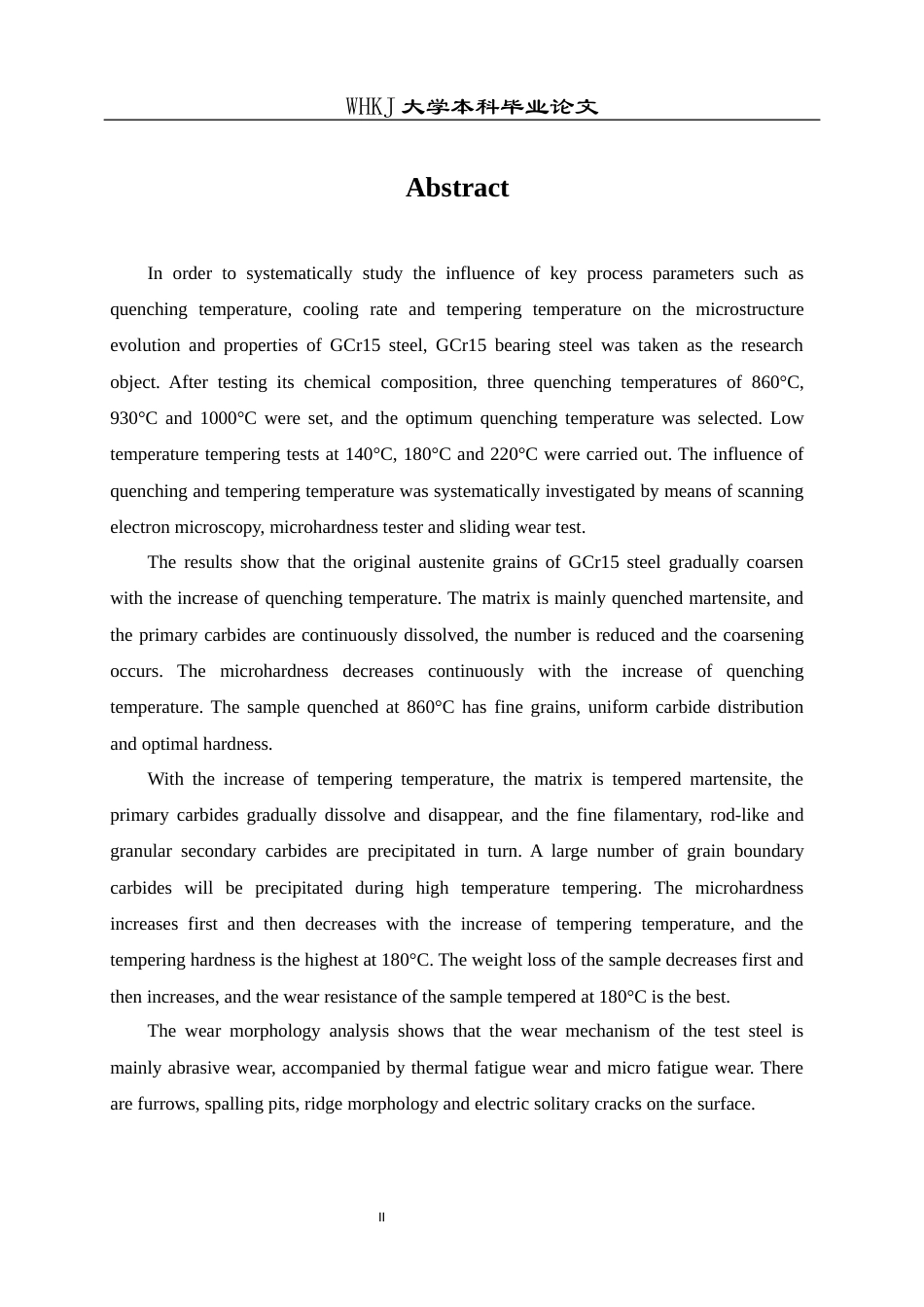

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第2页

2/25页

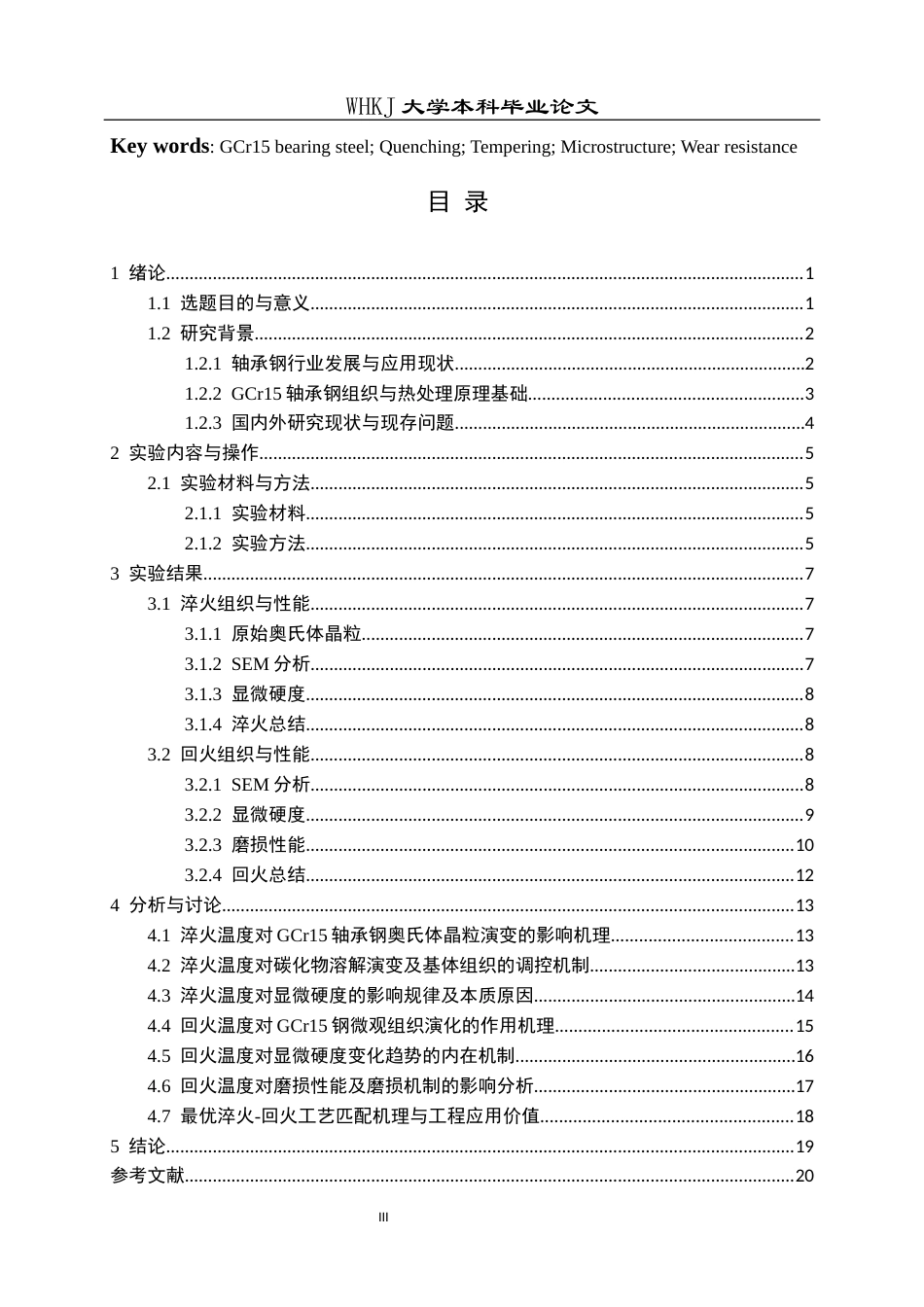

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第3页

3/25页

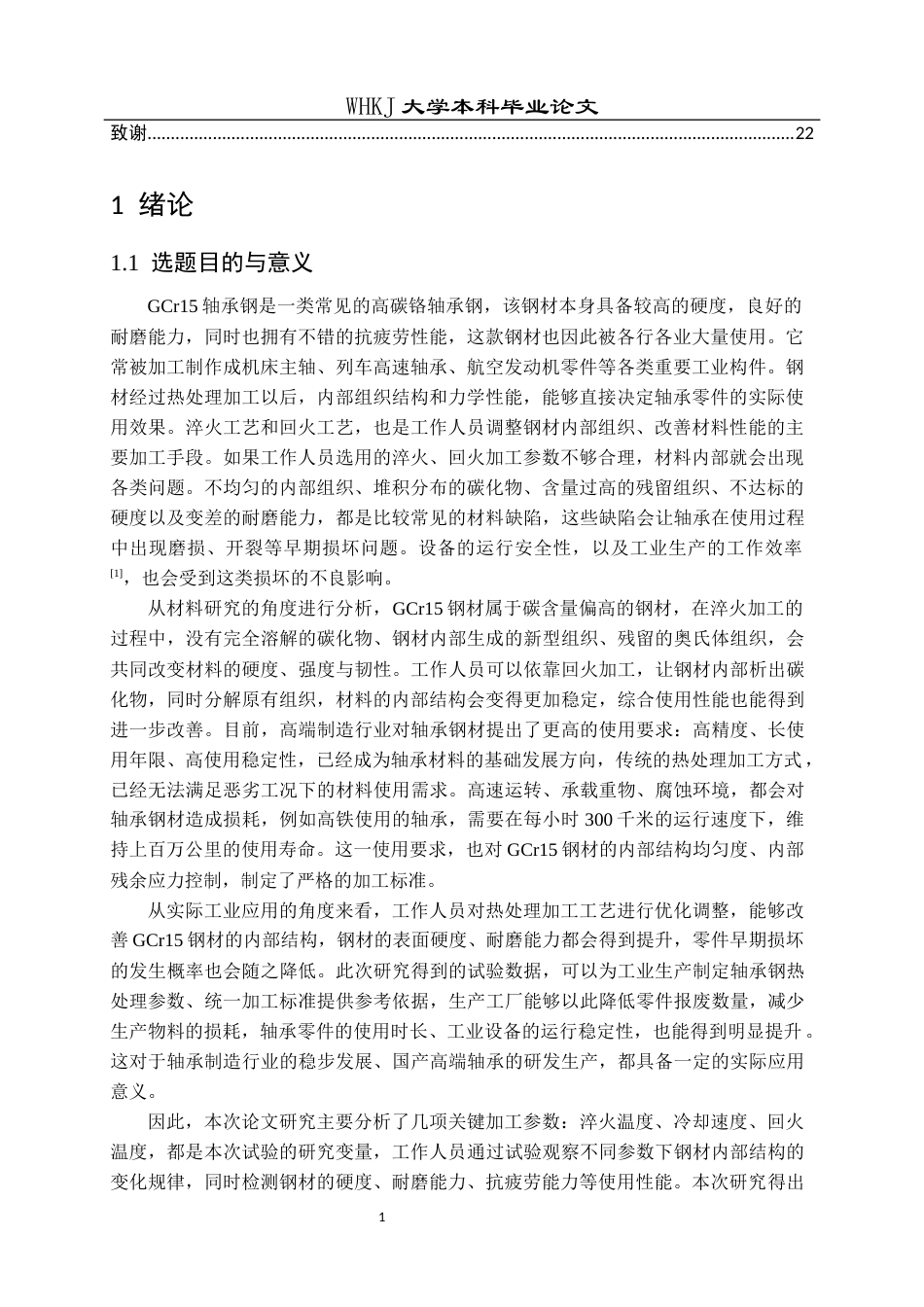

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第4页

4/25页

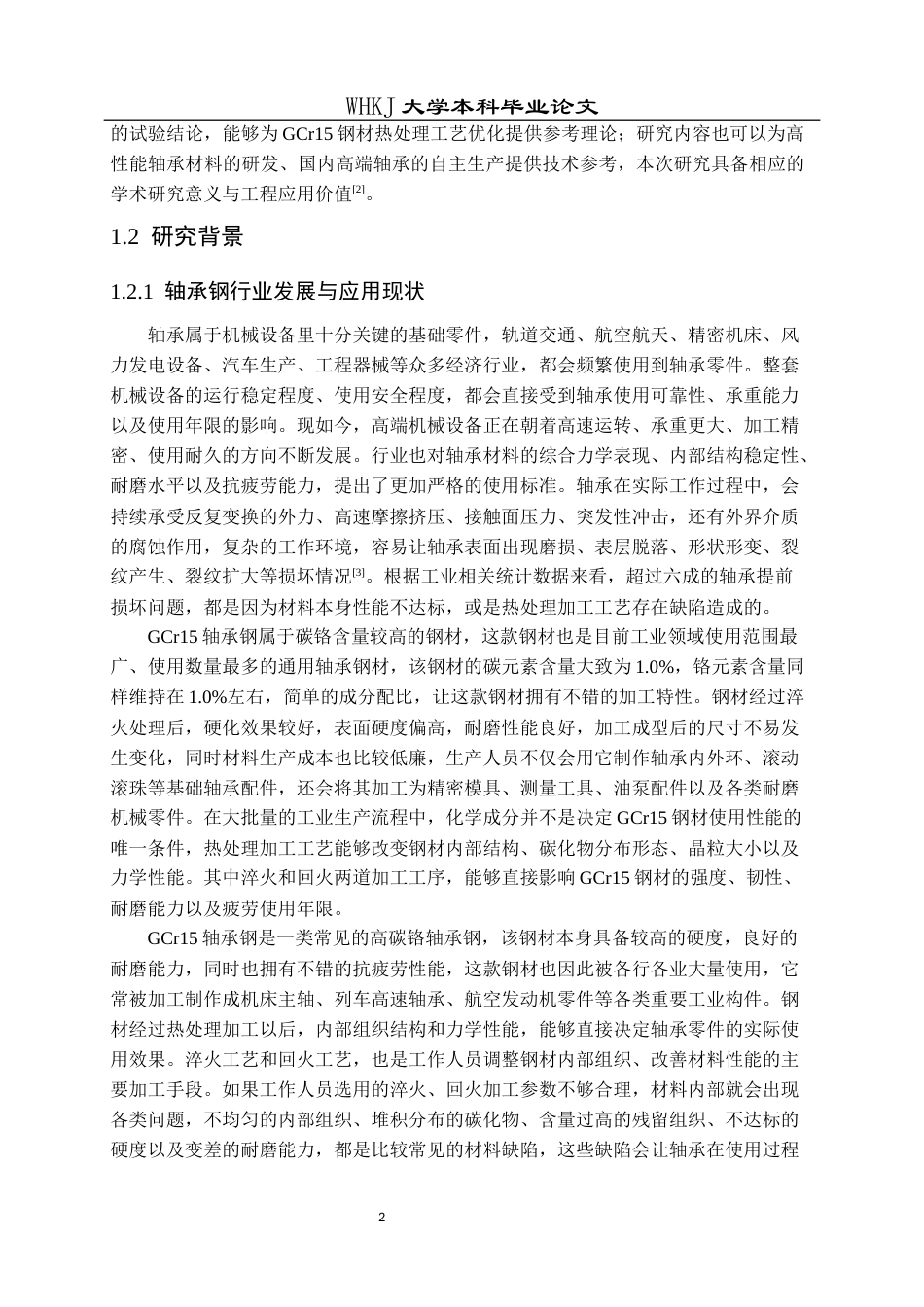

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第5页

5/25页

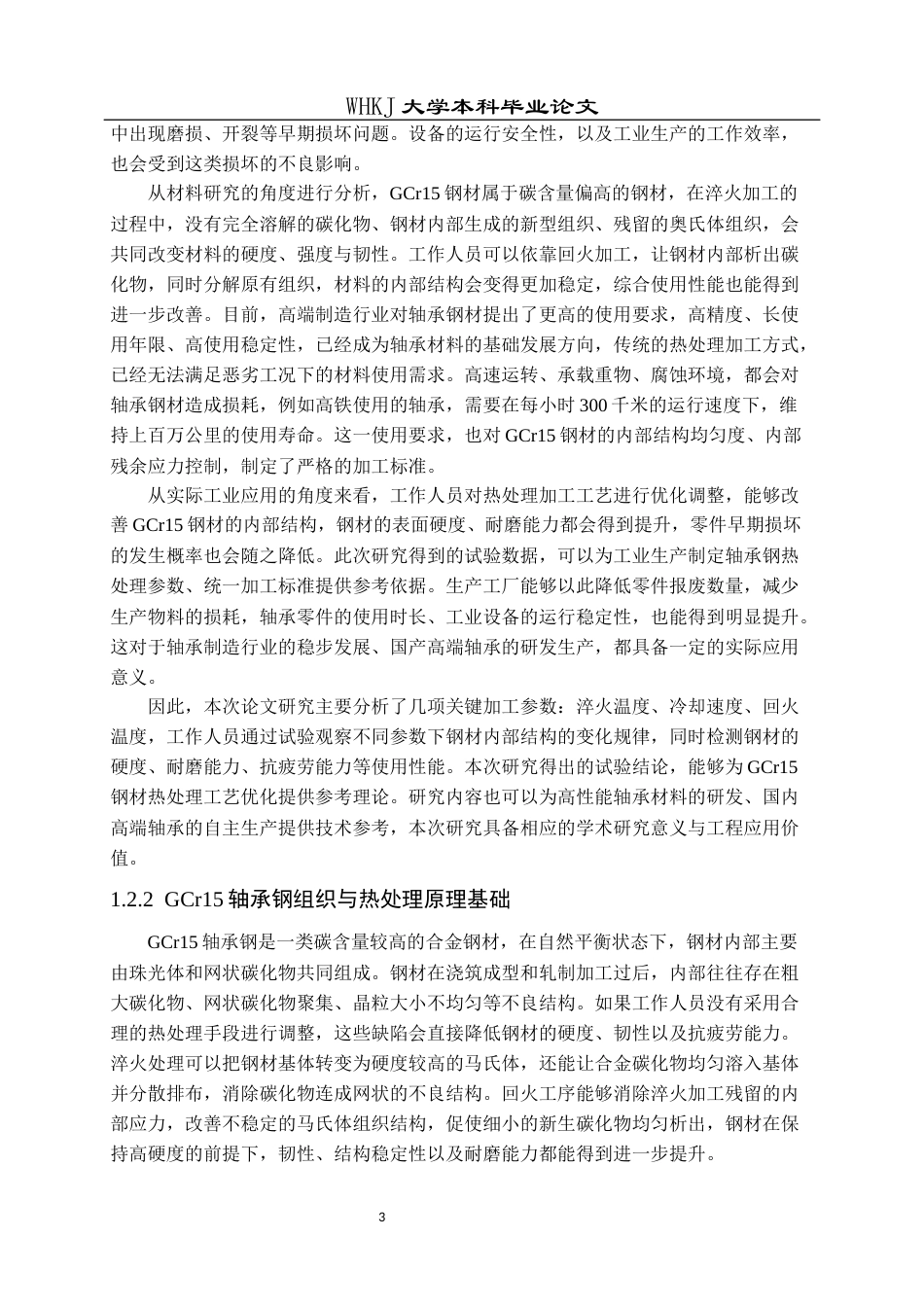

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第6页

6/25页

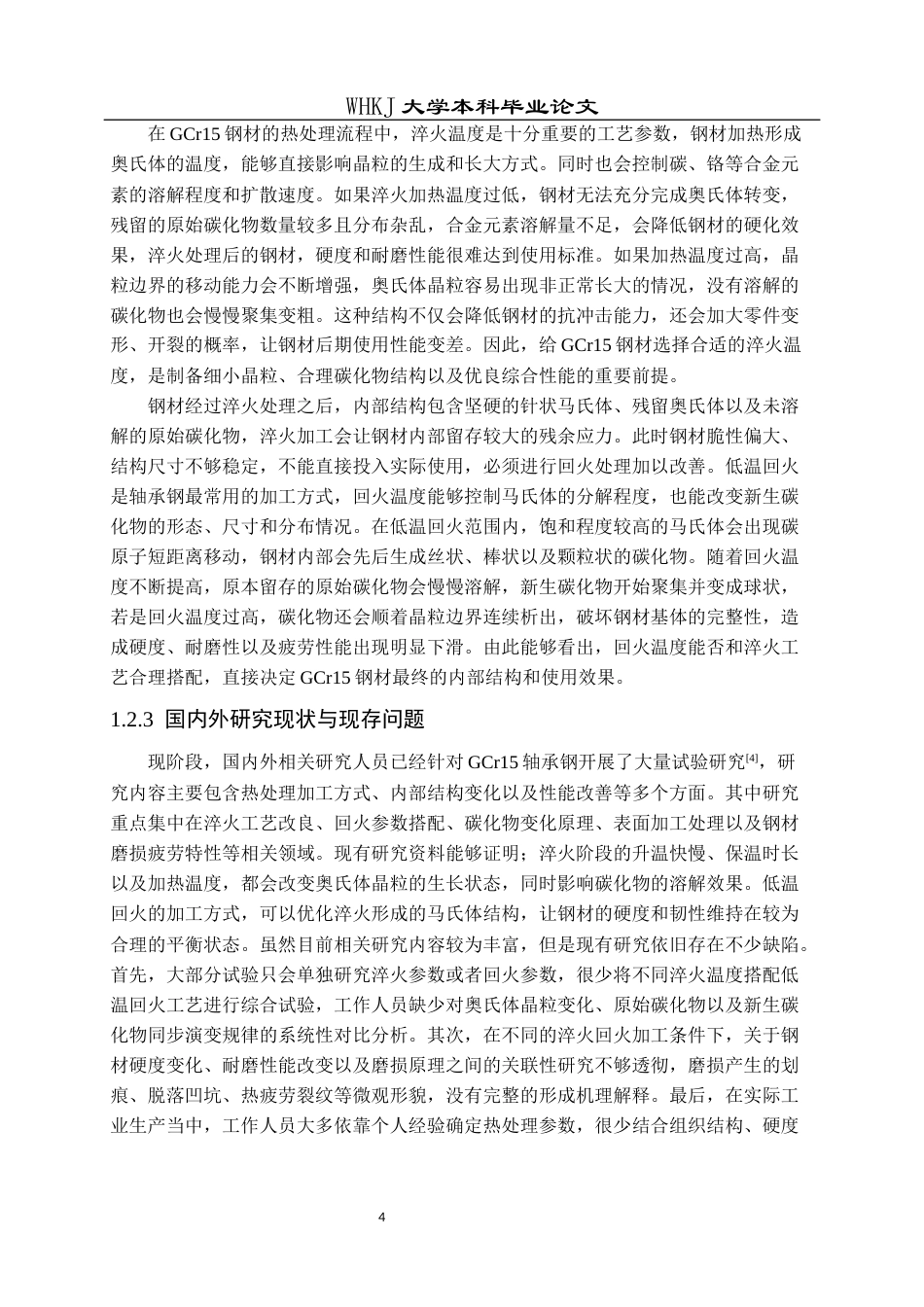

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第7页

7/25页

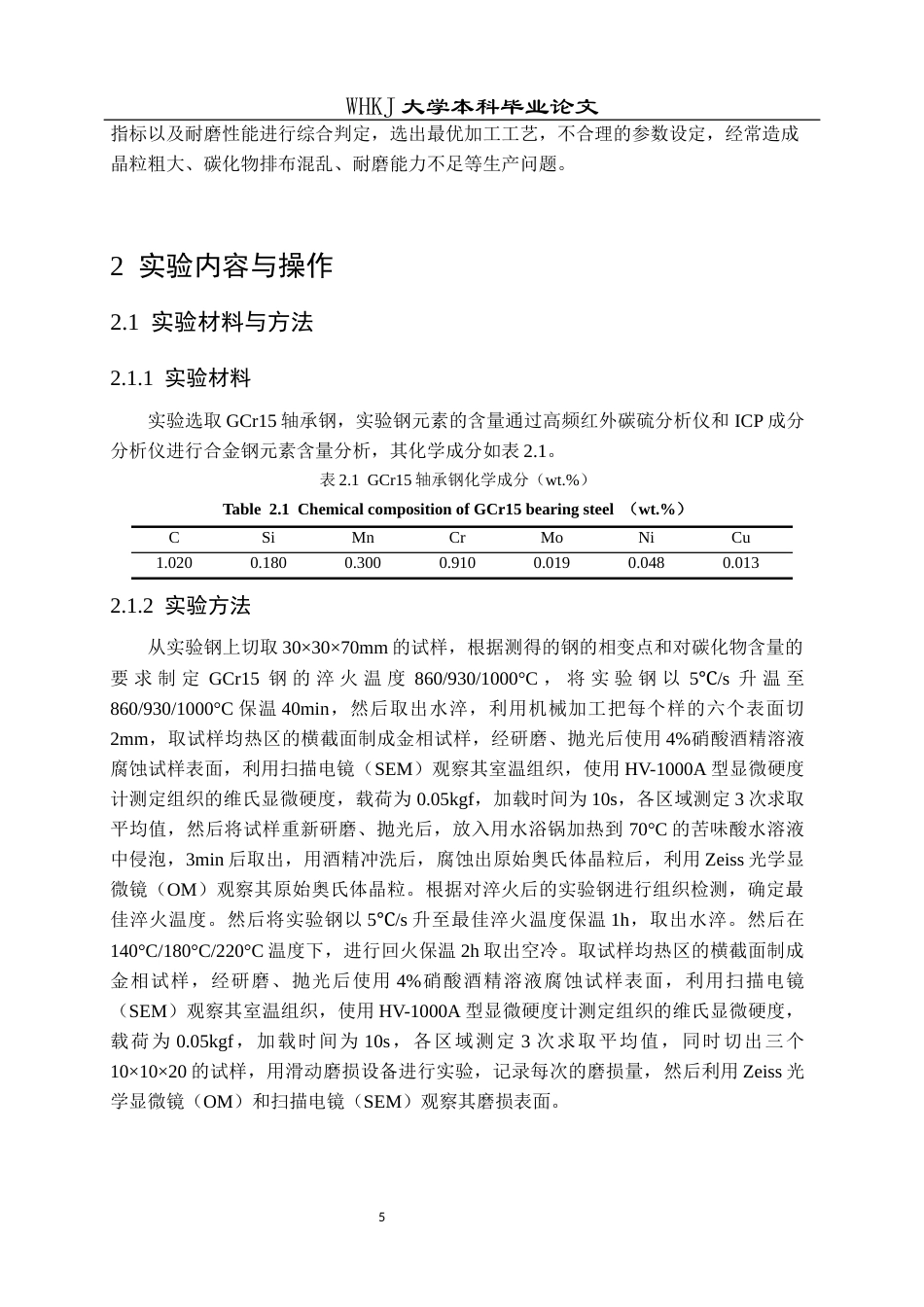

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第8页

8/25页

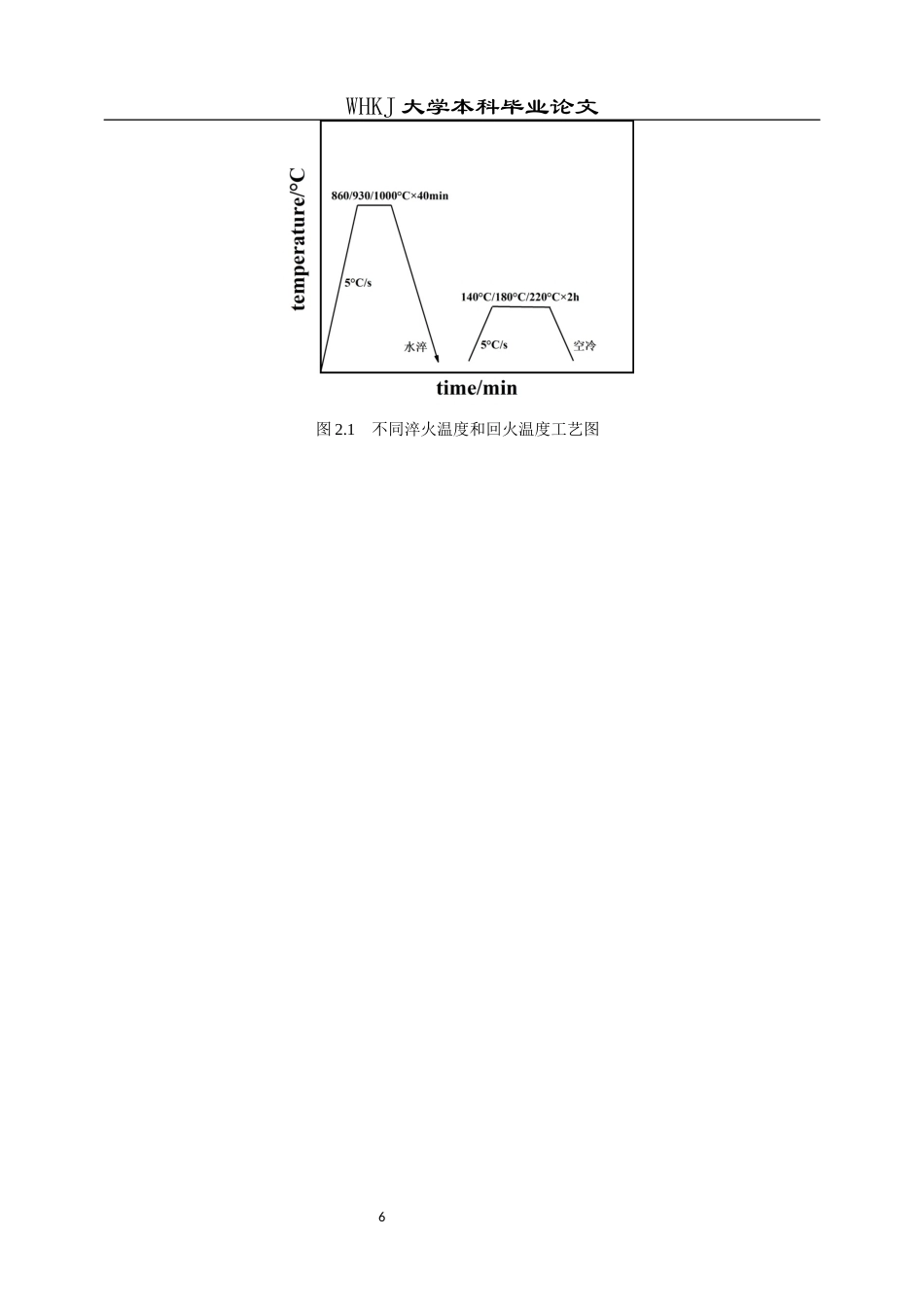

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第9页

9/25页

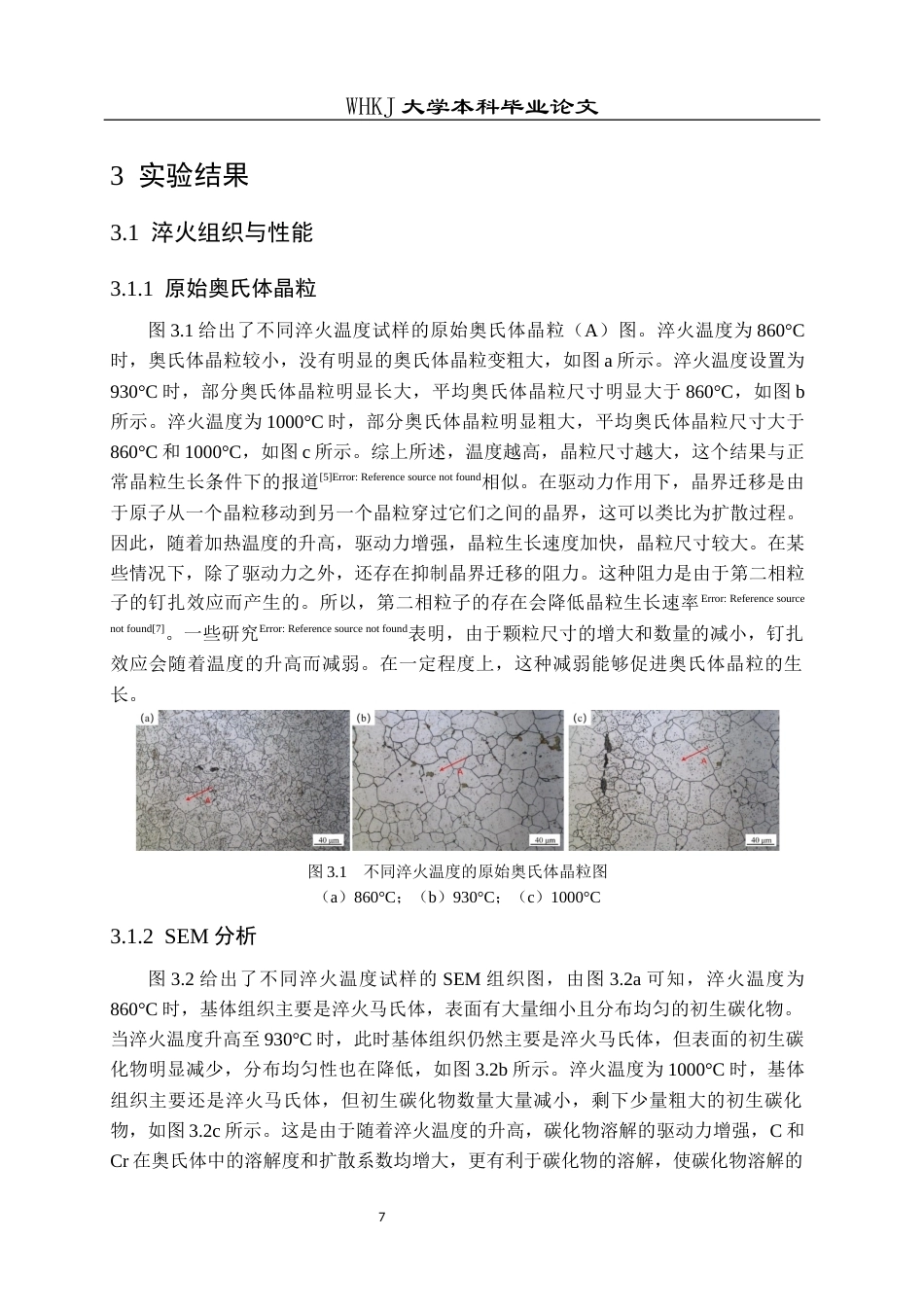

26年WP材料成型及控制工程淬火和回火工艺对GCr15轴承钢组织和性能研究6.61-AI全日(18013字).docx_第10页

10/25页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/25

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

IWHKJ 大学本科毕业论文摘要为系统研究淬火温度、冷却速率、回火温度等关键工艺参数对 GCr15 钢组织演变与性能的影响规律，以 GCr15 轴承钢为研究对象，检测其化学成分后，设定 860℃、930℃、1000℃三种淬火温度，并选择最佳淬火温度，开展 140℃、180℃、220℃低温回火试验，借助扫描电镜、显微硬度计及滑动磨损试验，系统探究淬火、回火温度的影响规律。试验结果表明：随淬火温度升高，GCr15 钢原始奥氏体晶粒逐渐粗大；基体均以淬火马氏体为主，初生碳化物不断溶解、数量减少且出现粗化；显微硬度随淬火温度升高持续下降，860℃淬火试样晶粒细小、碳化物分...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
