26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 2.91 MB
约27页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

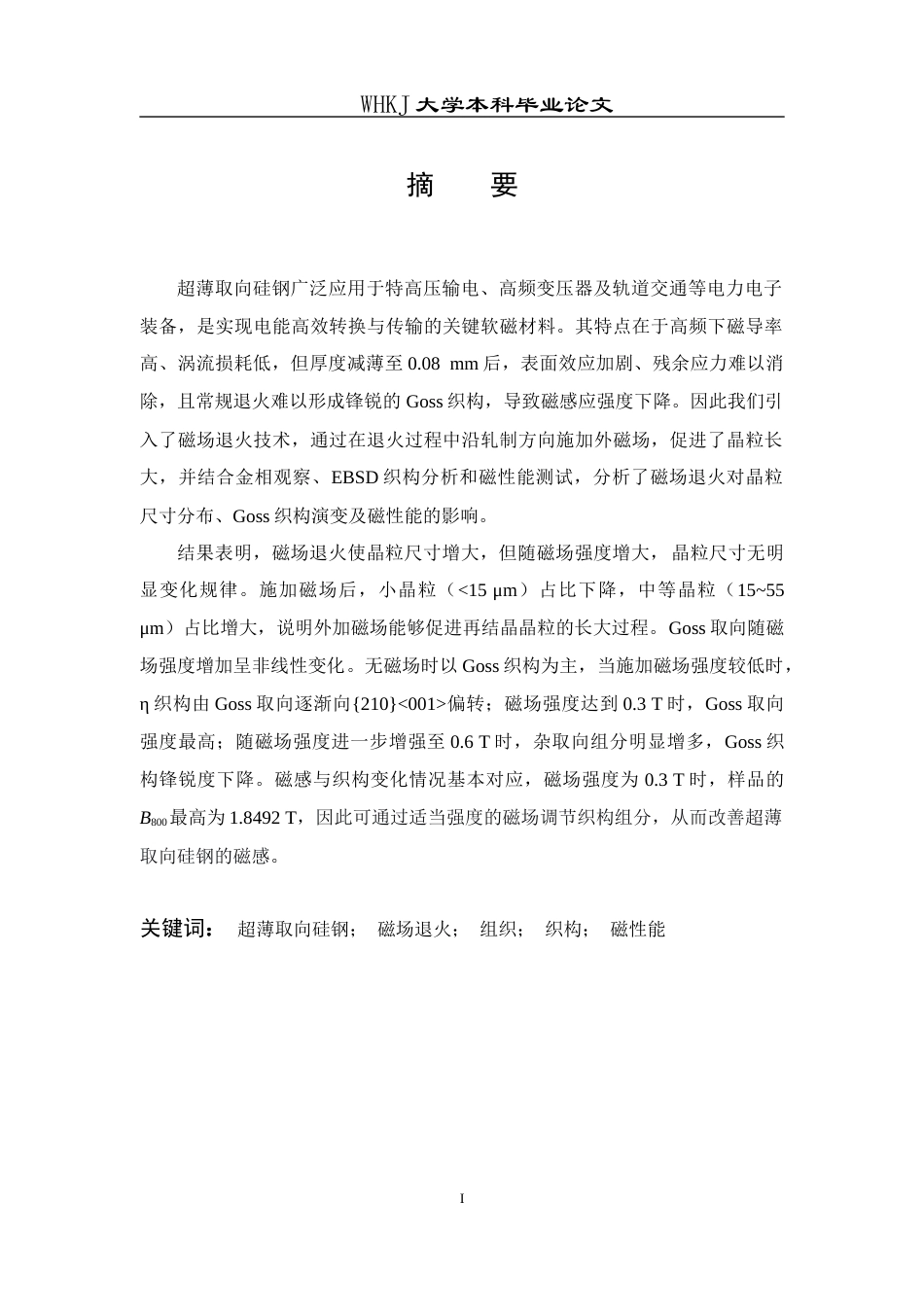

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第1页

1/27页

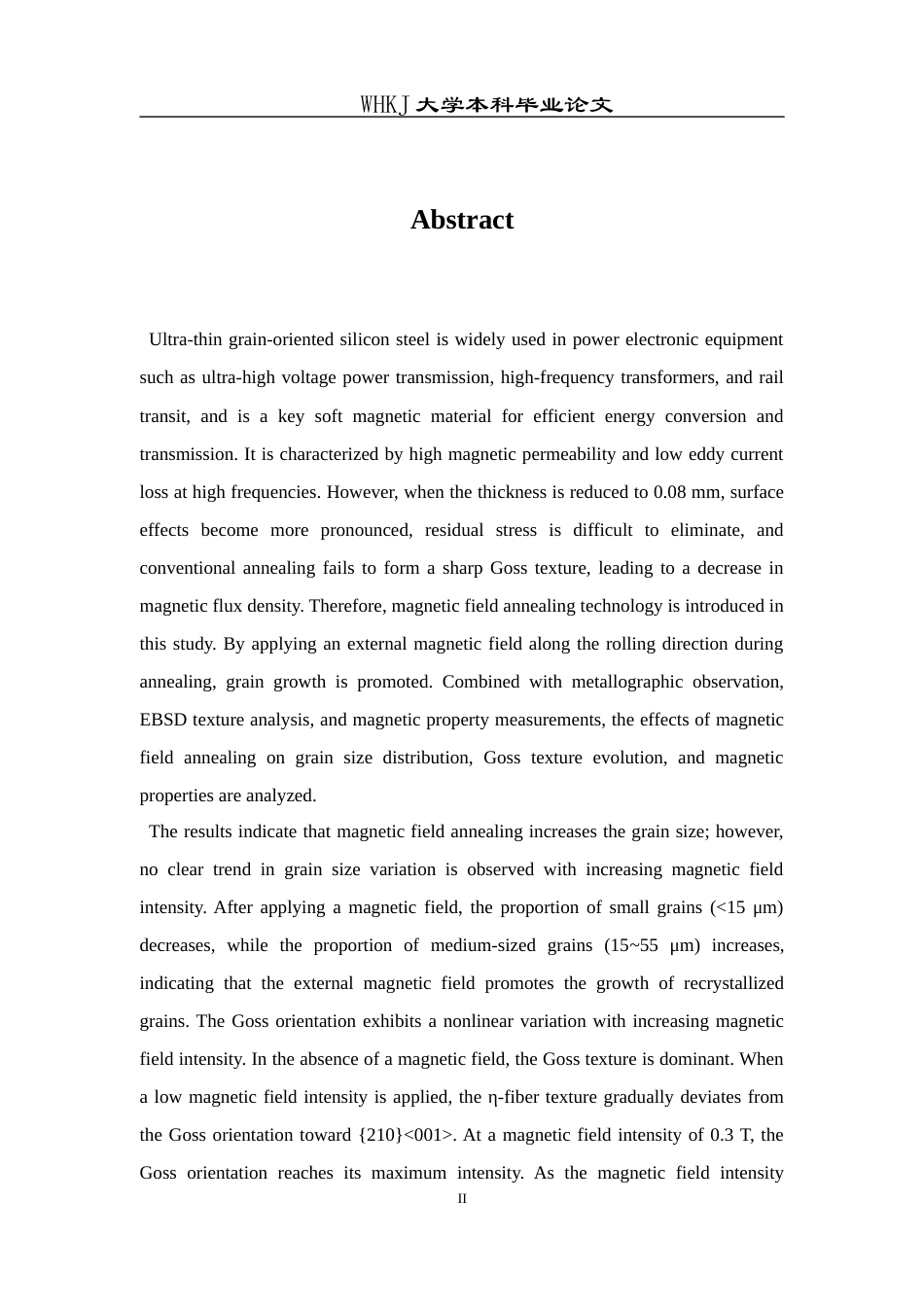

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第2页

2/27页

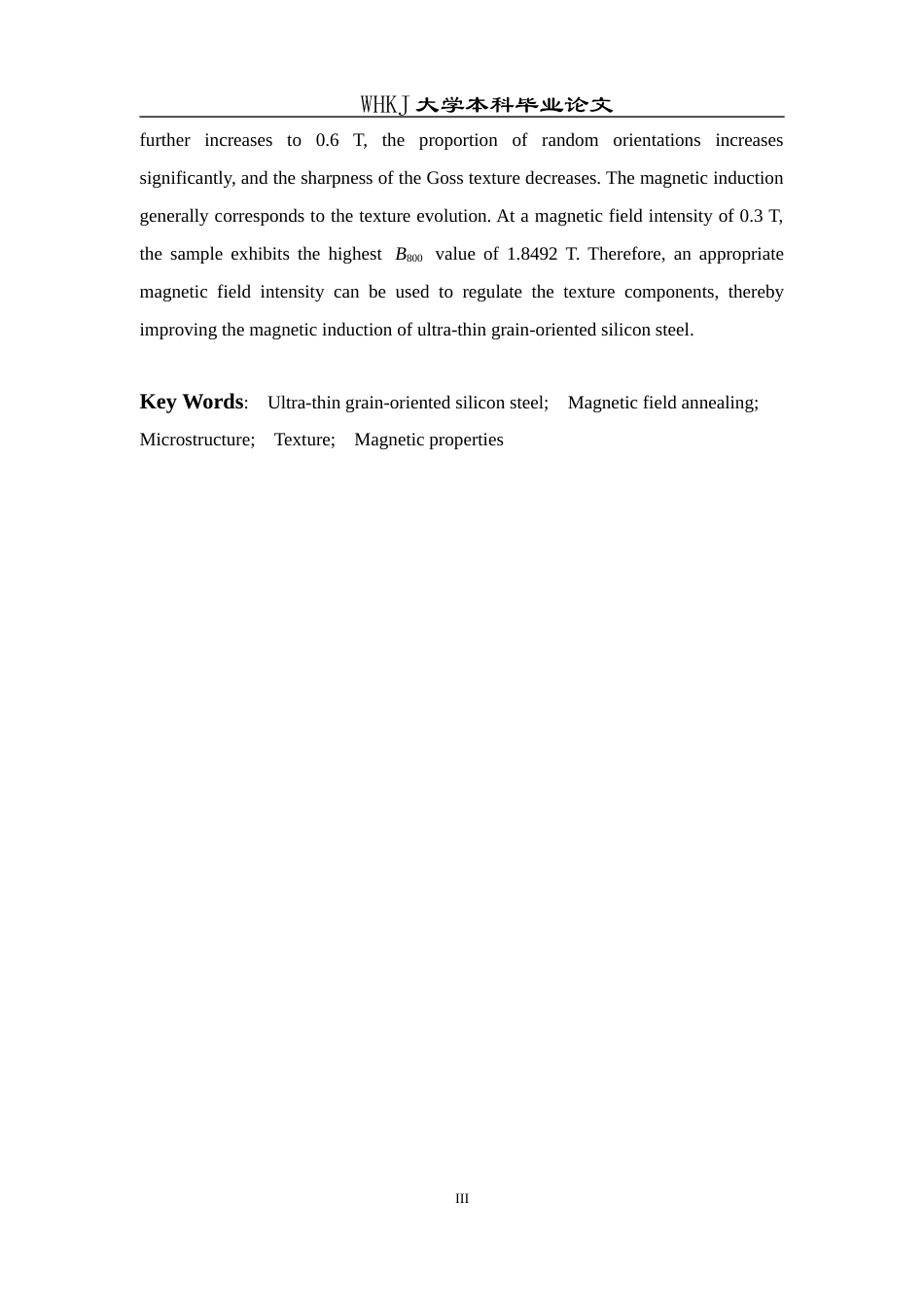

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第3页

3/27页

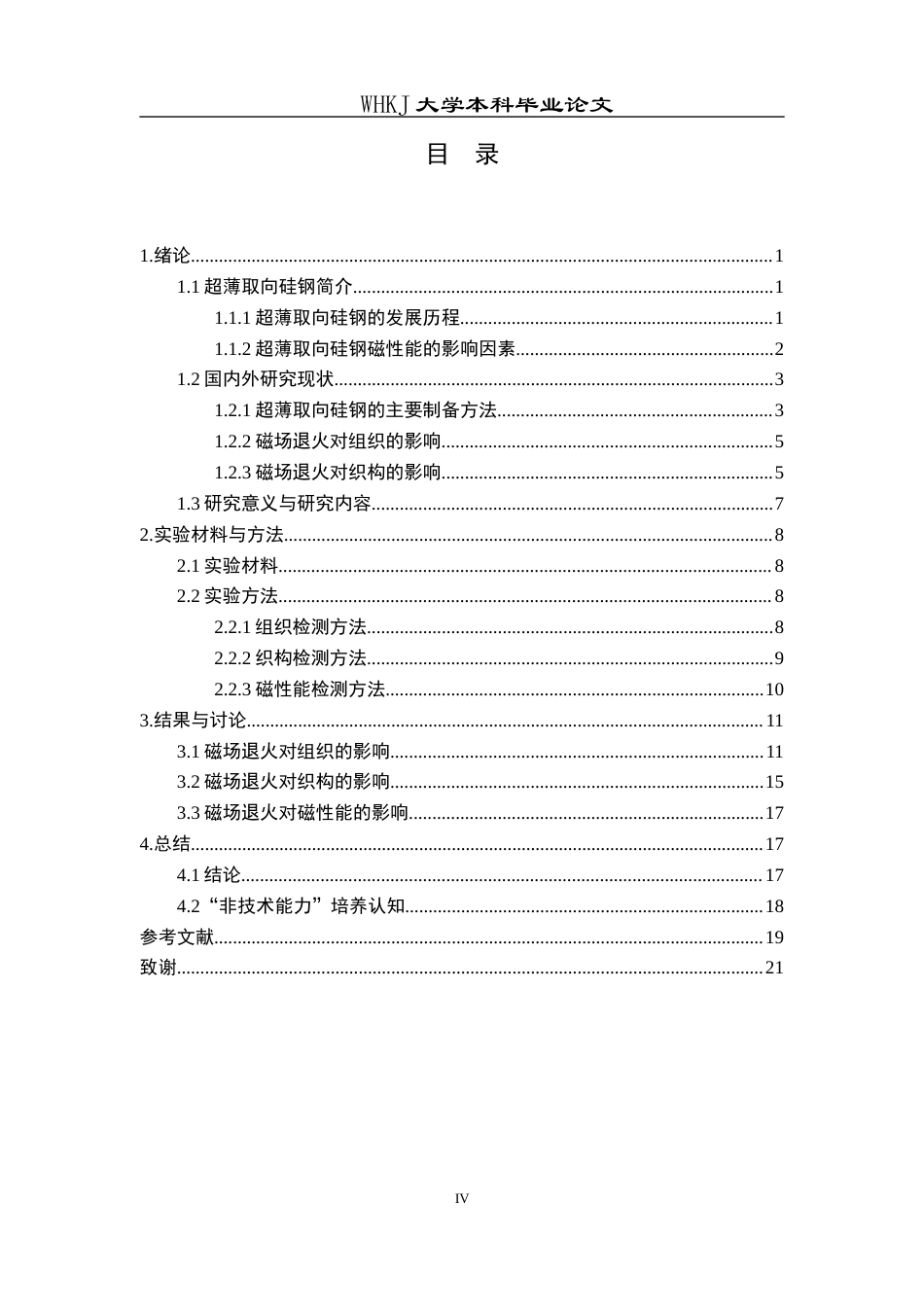

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第4页

4/27页

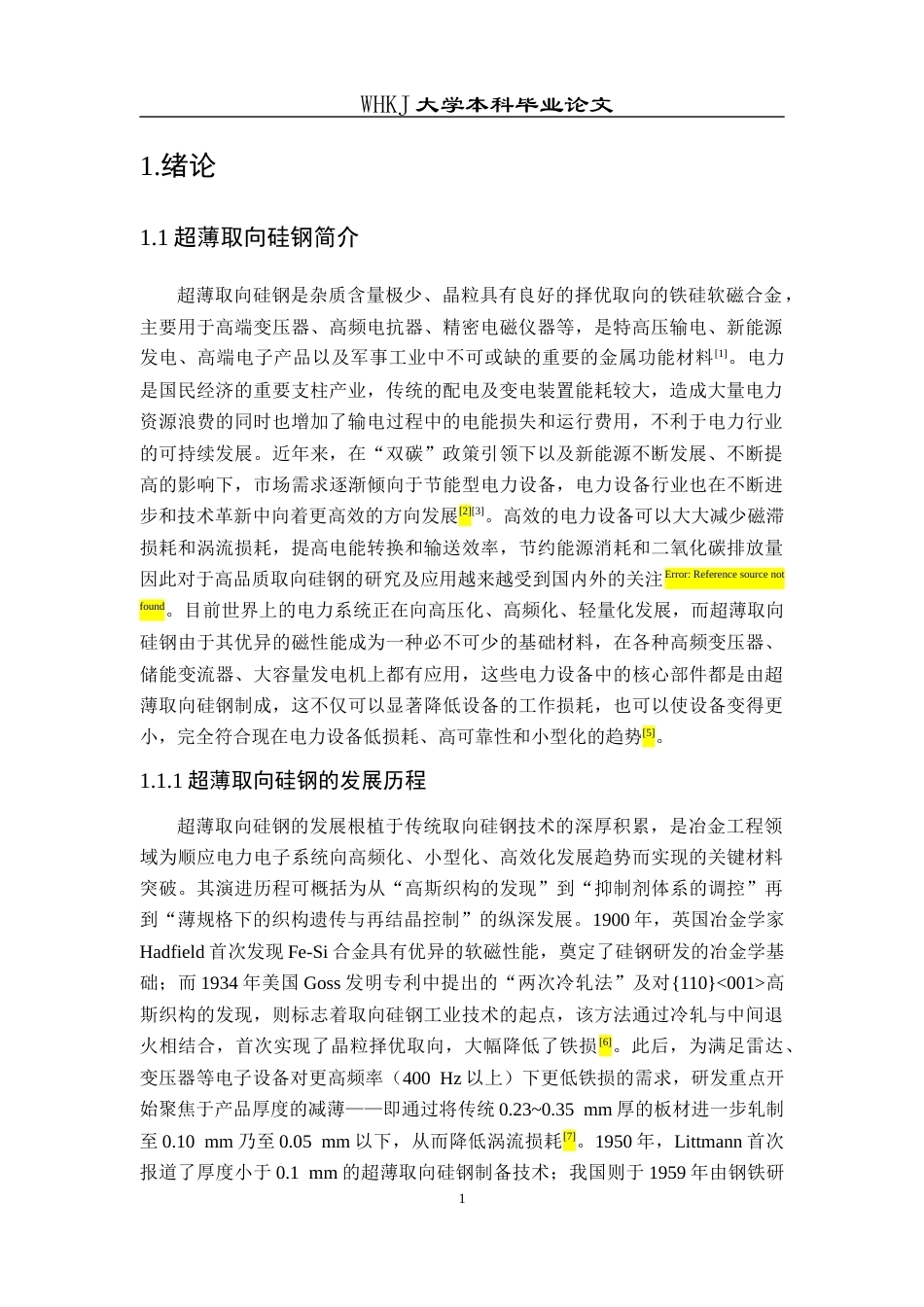

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第5页

5/27页

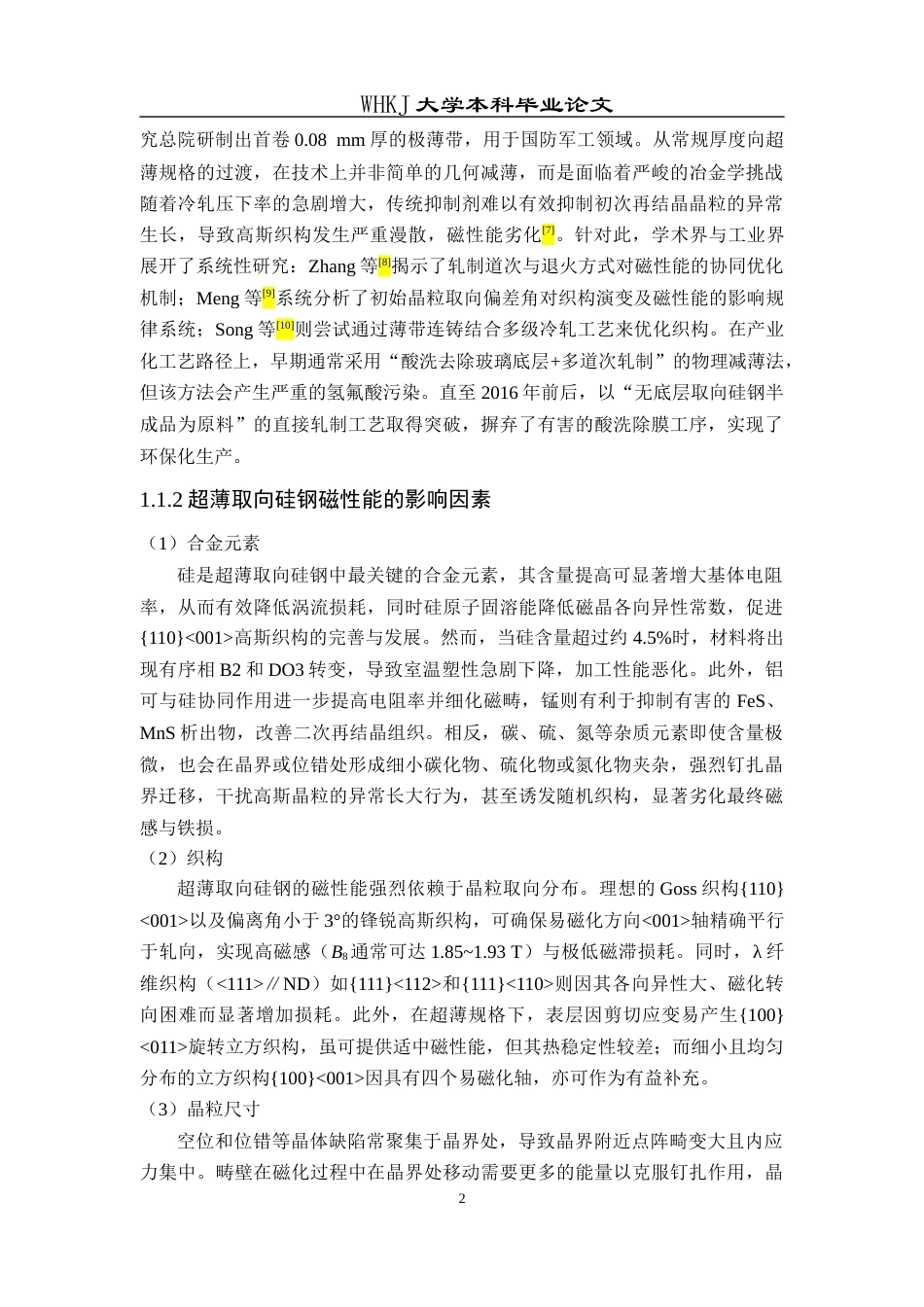

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第6页

6/27页

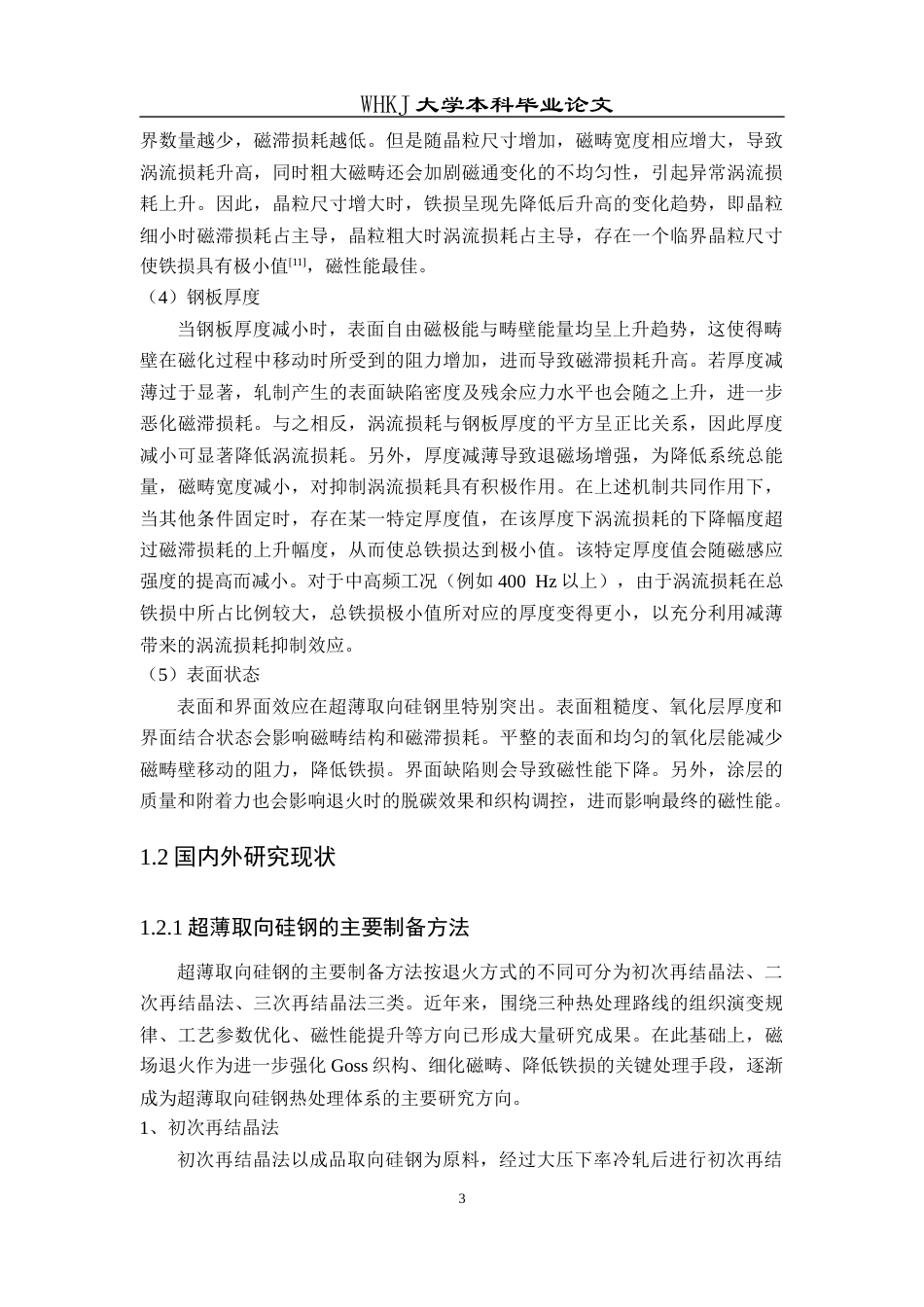

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第7页

7/27页

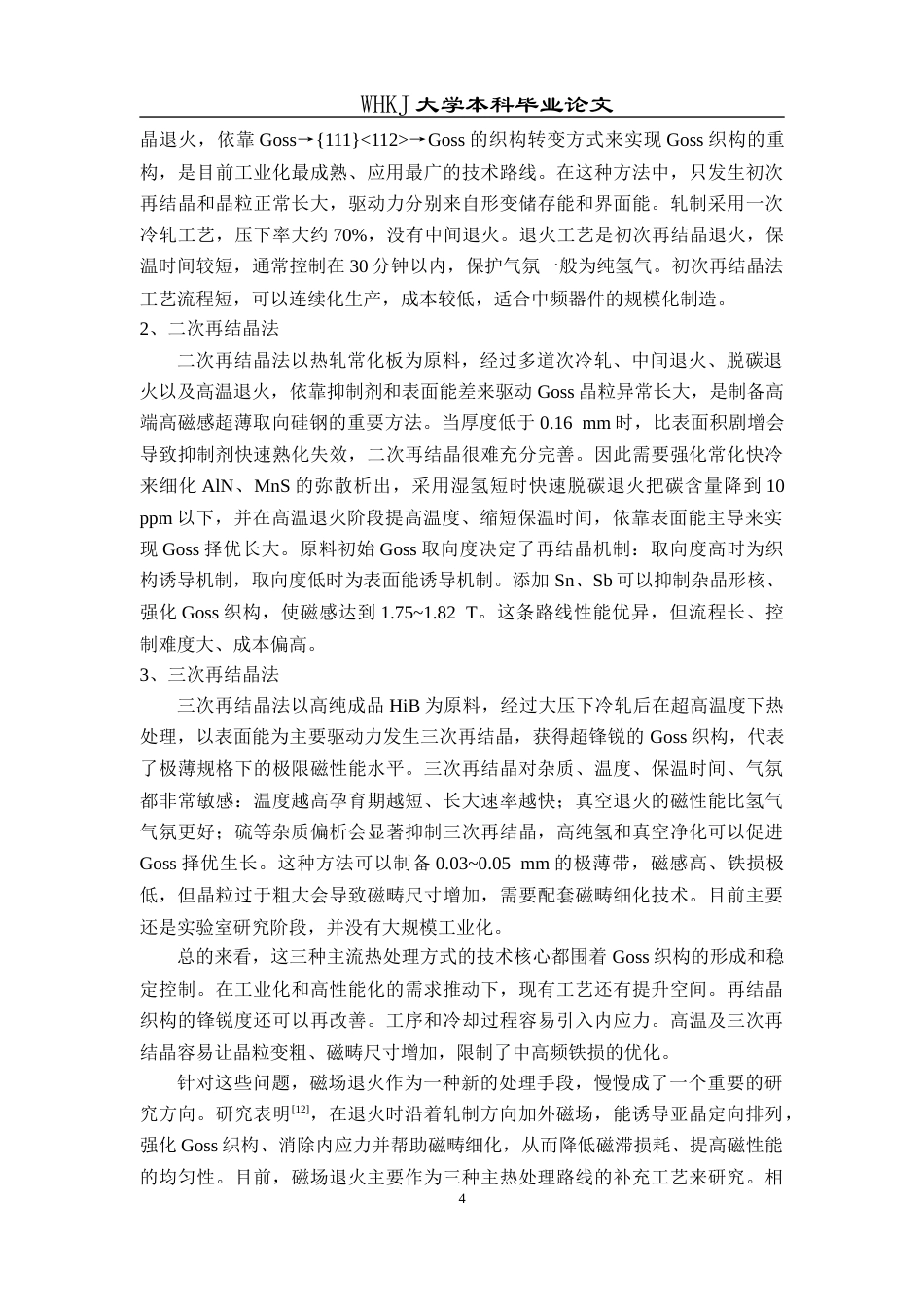

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第8页

8/27页

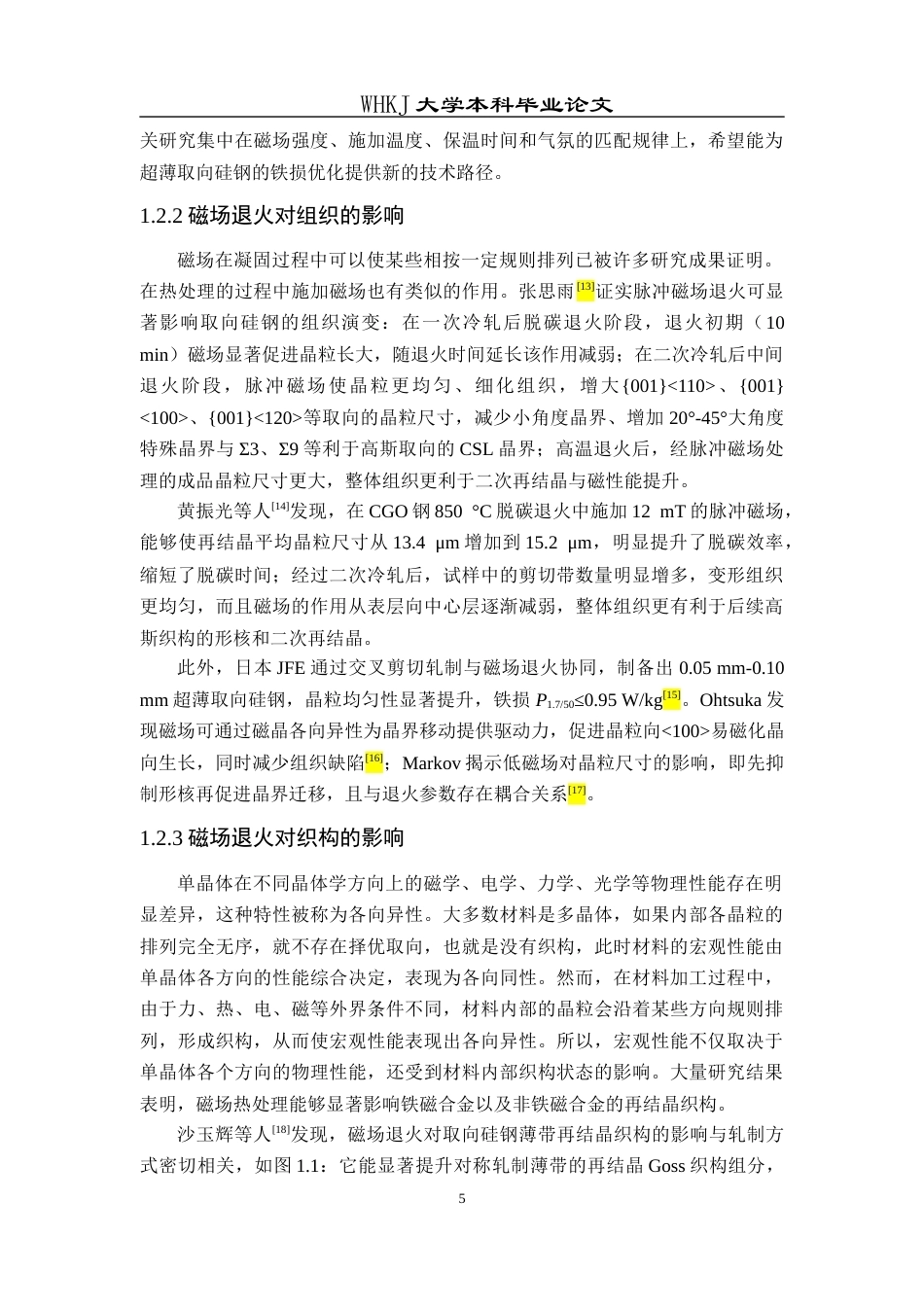

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第9页

9/27页

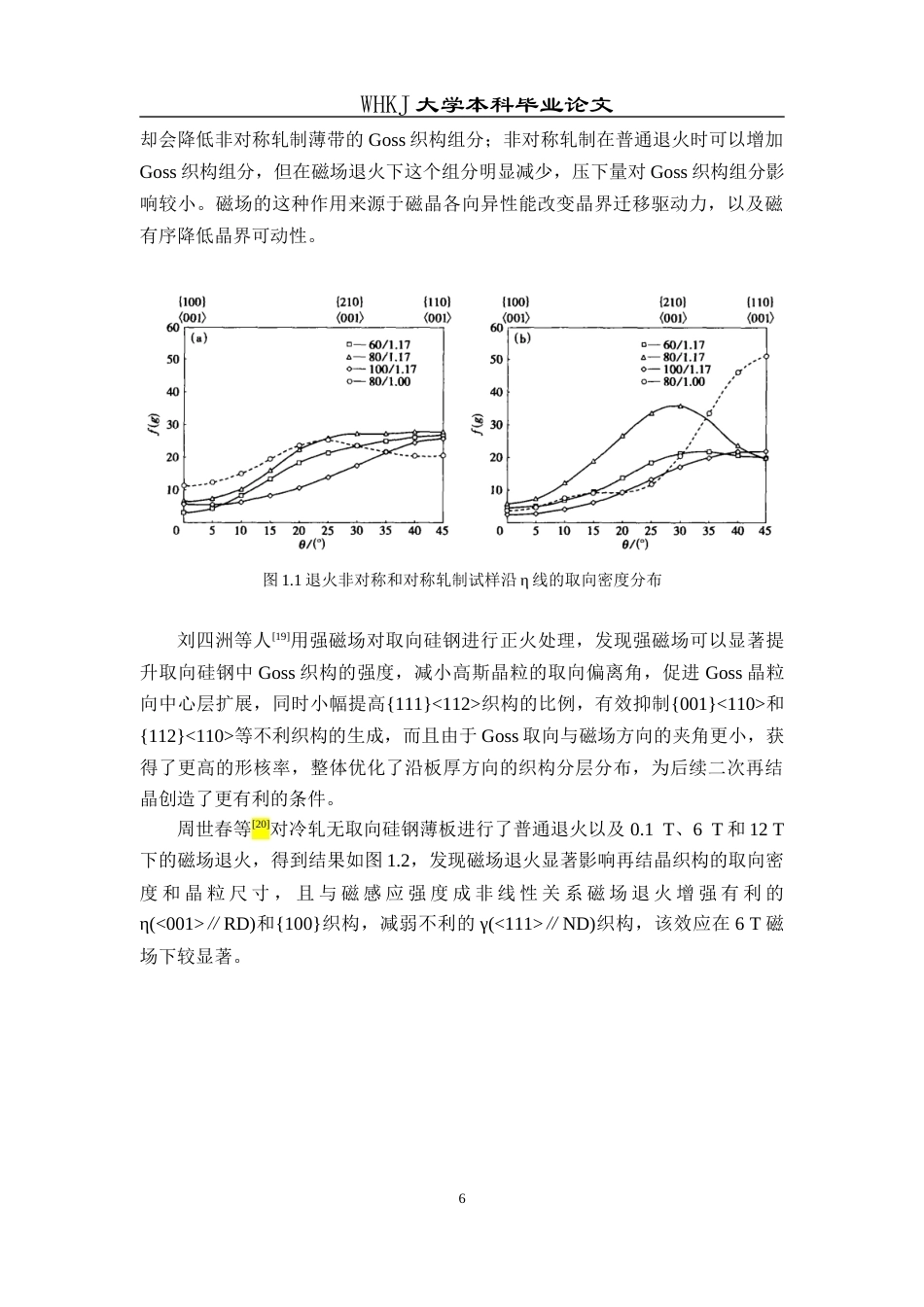

26年WP金属材料工程磁场退火对超薄取向硅钢组织、织构及磁性能的影响15.06-AI17.53全日(14173字).docx_第10页

10/27页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/27

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ 大学本科毕业论文I摘要超薄取向硅钢广泛应用于特高压输电、高频变压器及轨道交通等电力电子装备，是实现电能高效转换与传输的关键软磁材料。其特点在于高频下磁导率高、涡流损耗低，但厚度减薄至 0.08 mm 后，表面效应加剧、残余应力难以消除，且常规退火难以形成锋锐的 Goss 织构，导致磁感应强度下降。因此我们引入了磁场退火技术，通过在退火过程中沿轧制方向施加外磁场，促进了晶粒长大，并结合金相观察、EBSD 织构分析和磁性能测试，分析了磁场退火对晶粒尺寸分布、Goss 织构演变及磁性能的影响。结果表明，磁场退火使晶粒尺寸增大，但随磁场强度增...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
