26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 2.93 MB
约36页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

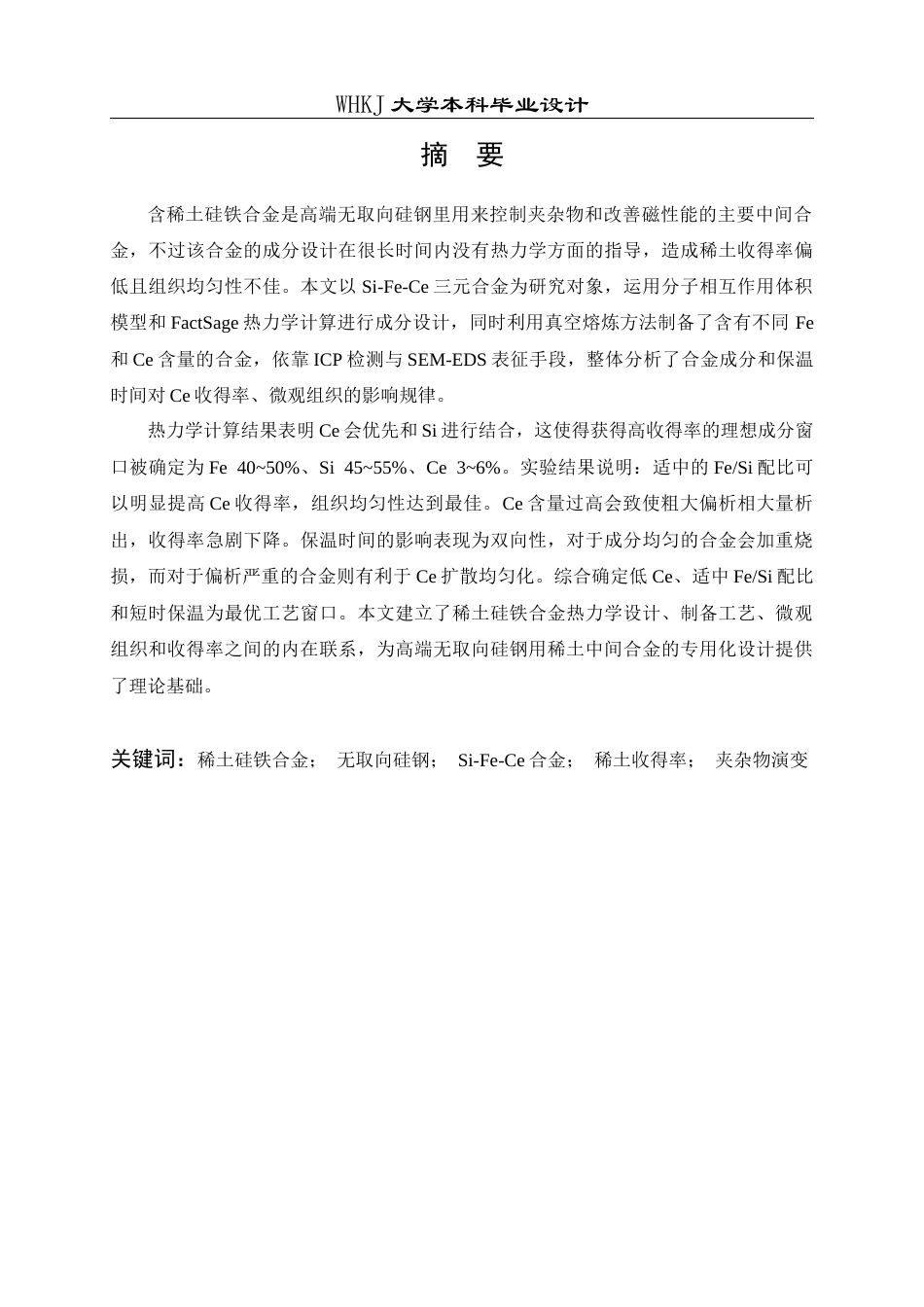

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第1页

1/36页

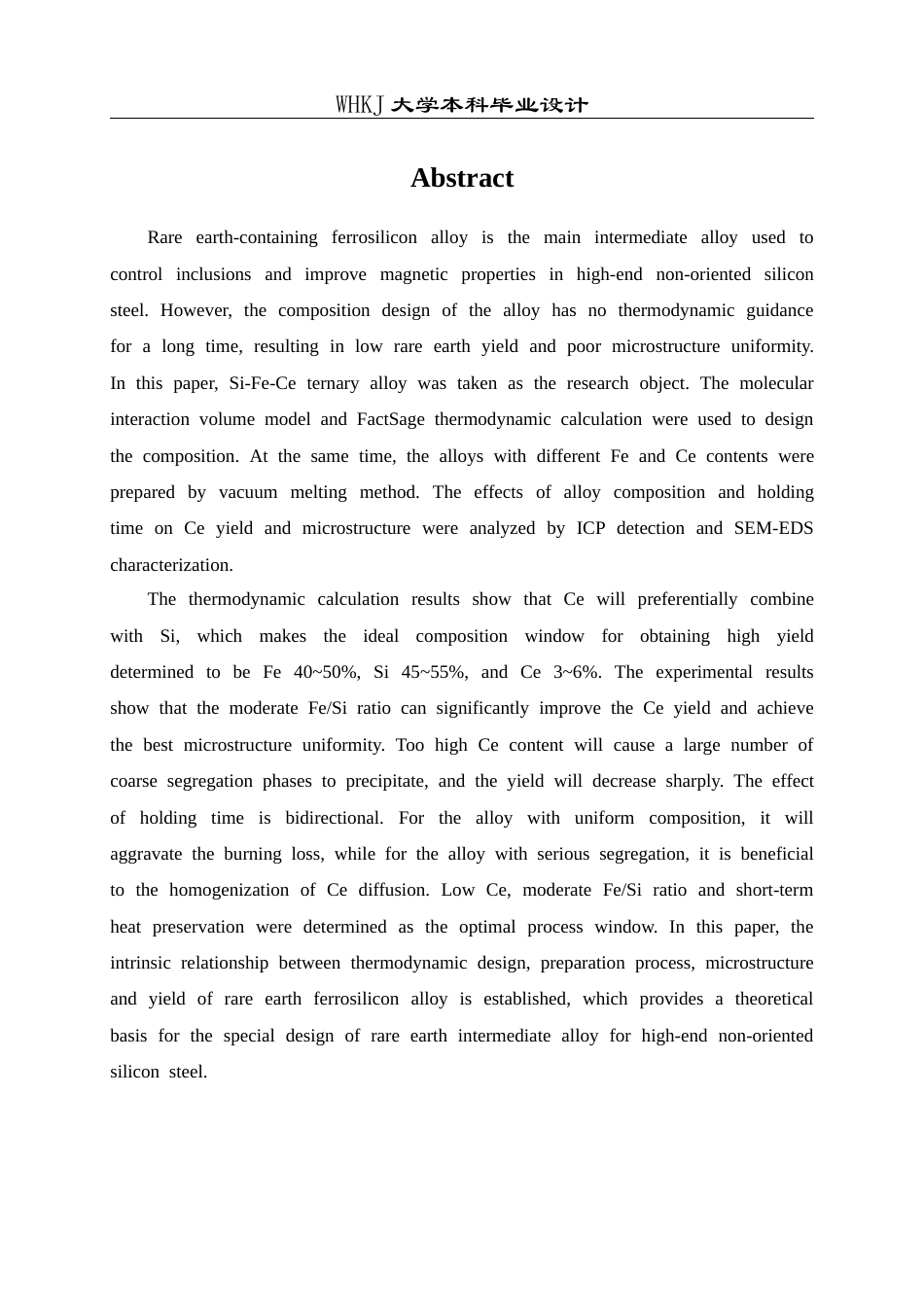

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第2页

2/36页

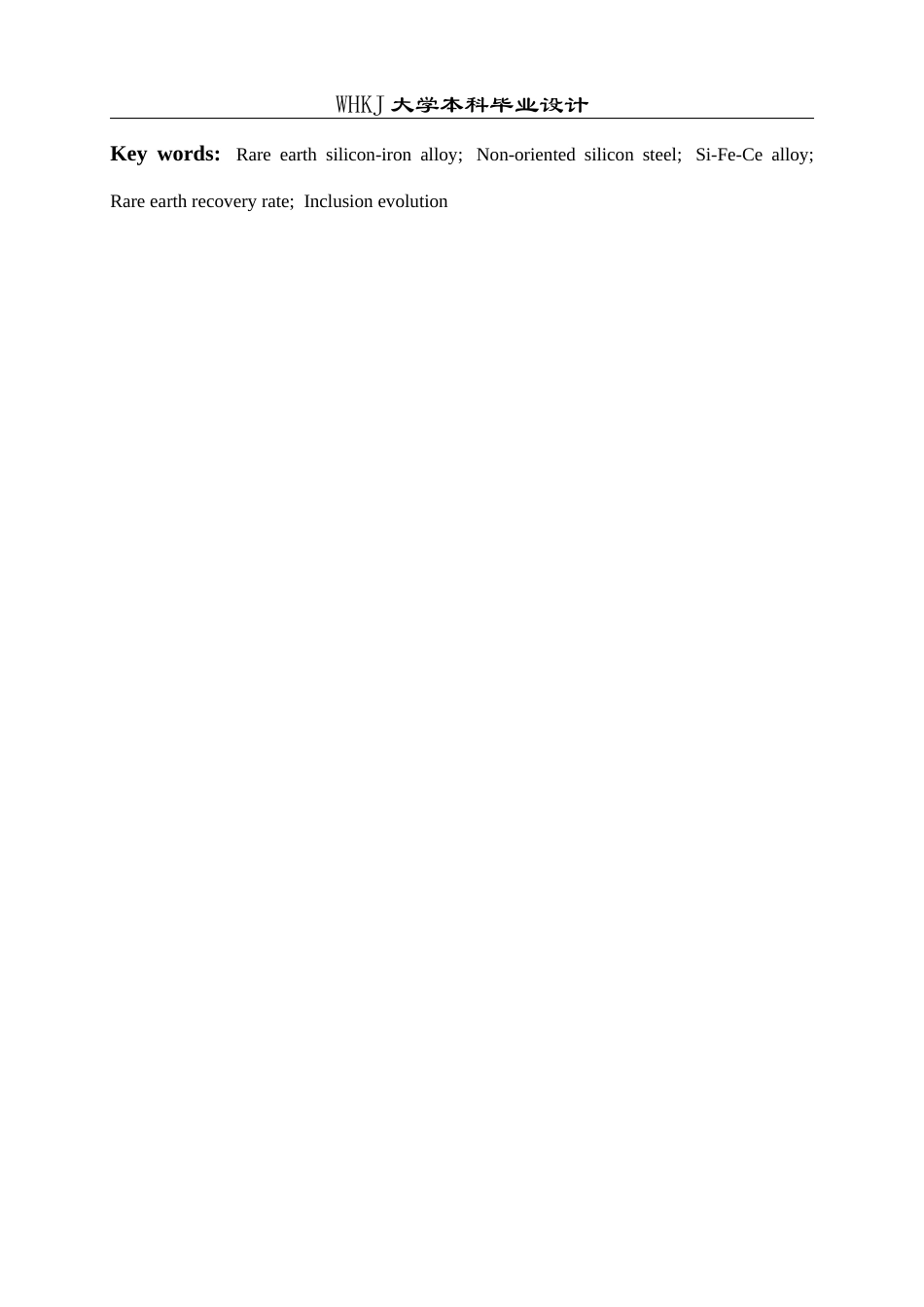

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第3页

3/36页

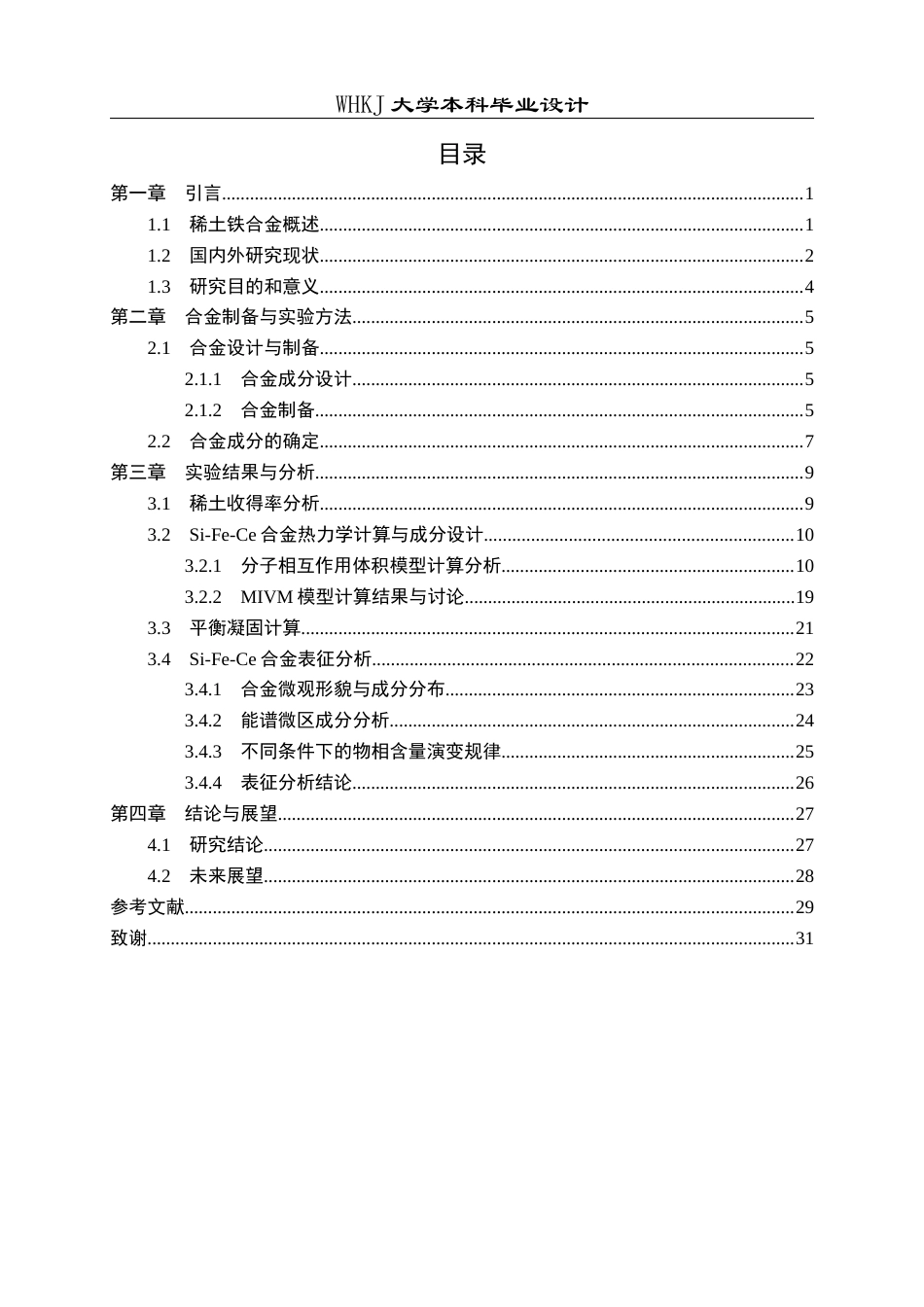

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第4页

4/36页

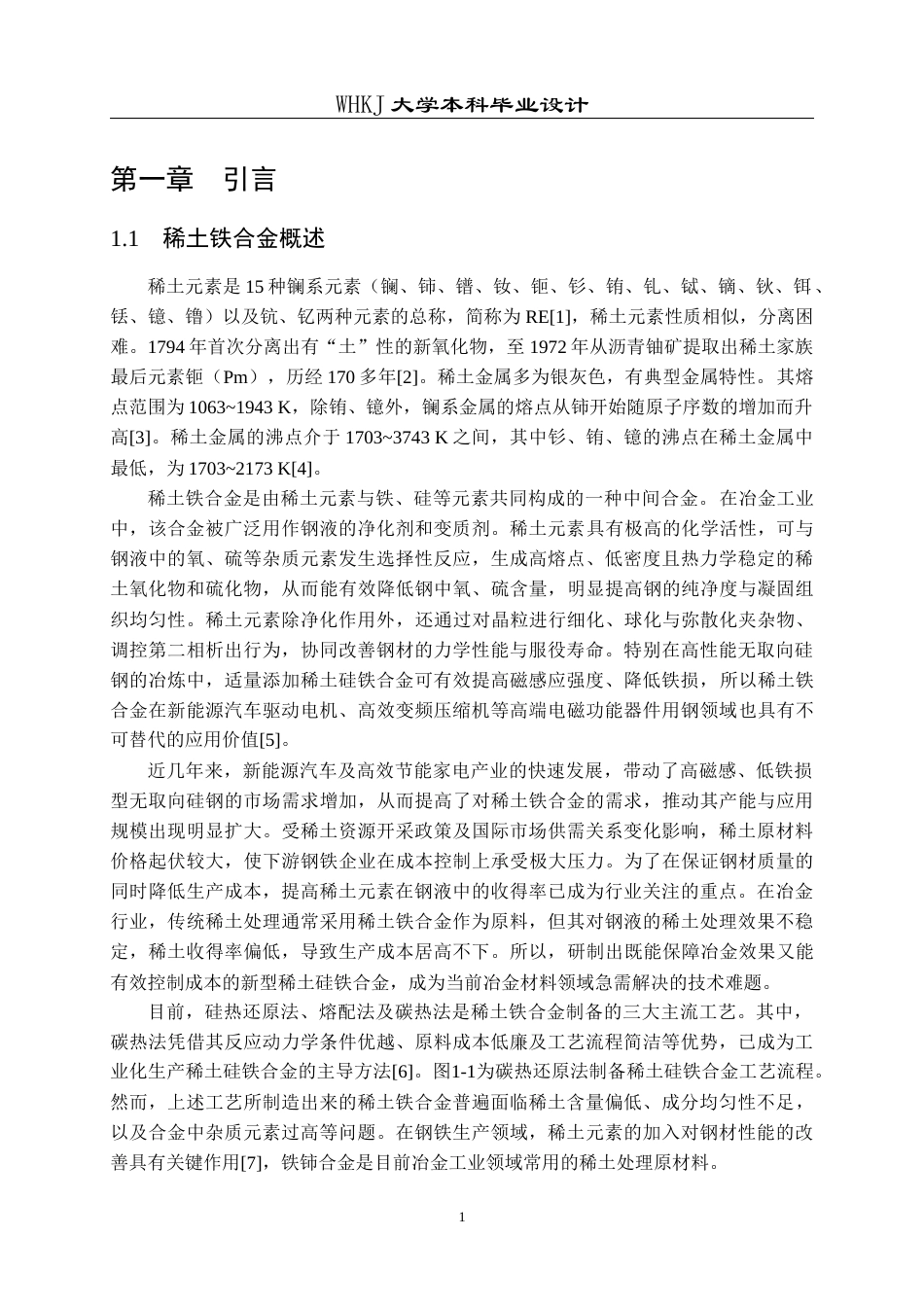

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第5页

5/36页

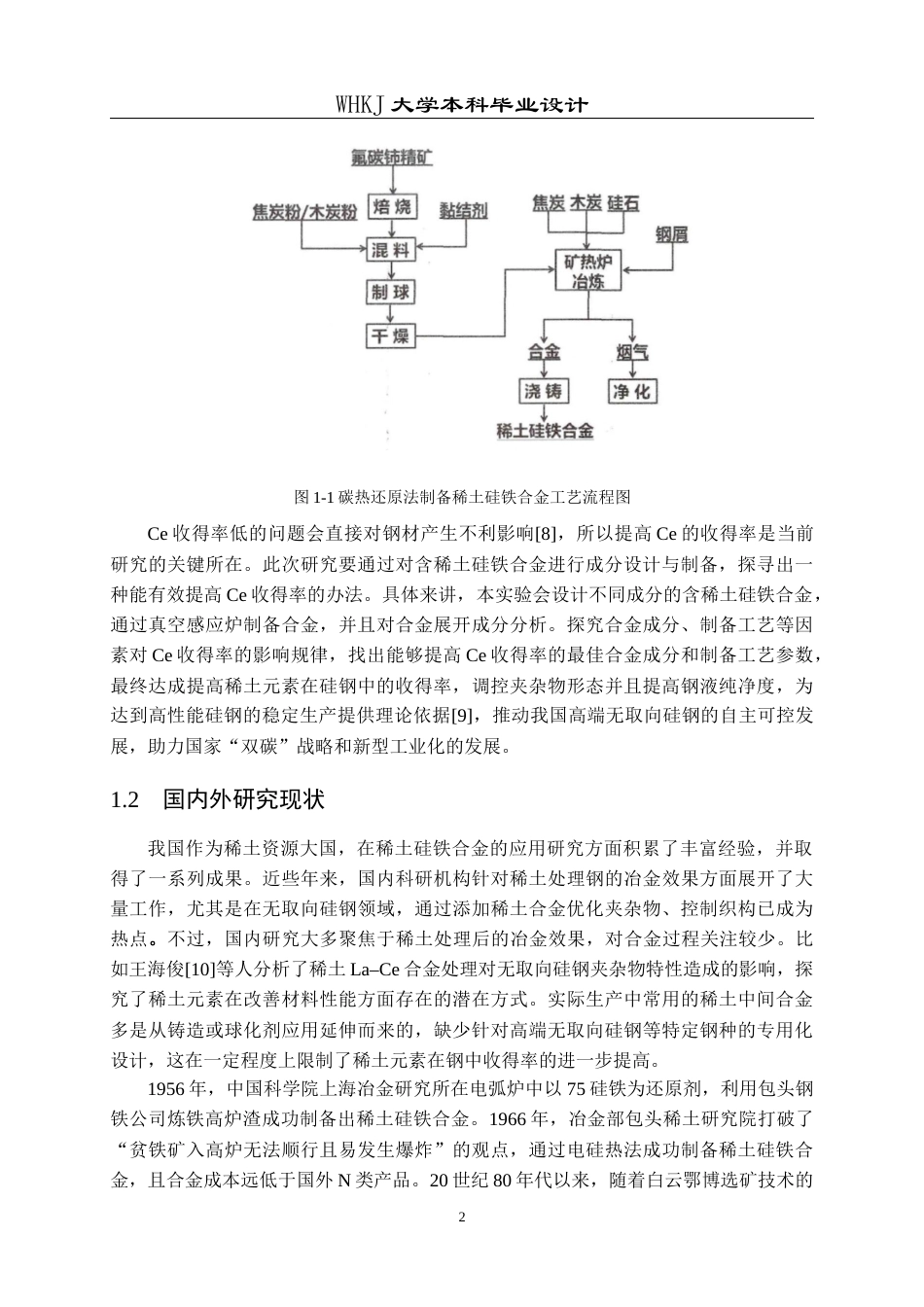

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第6页

6/36页

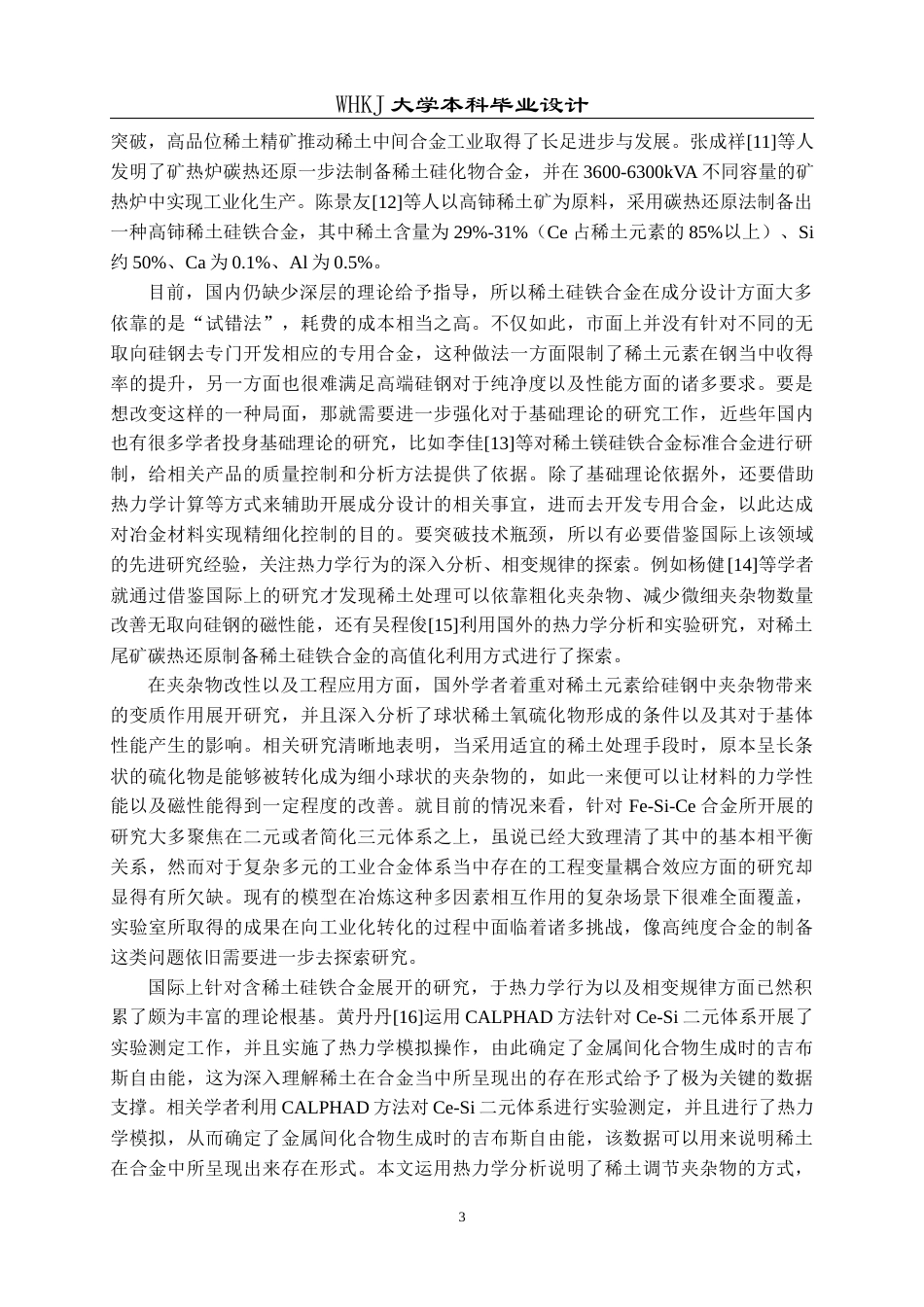

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第7页

7/36页

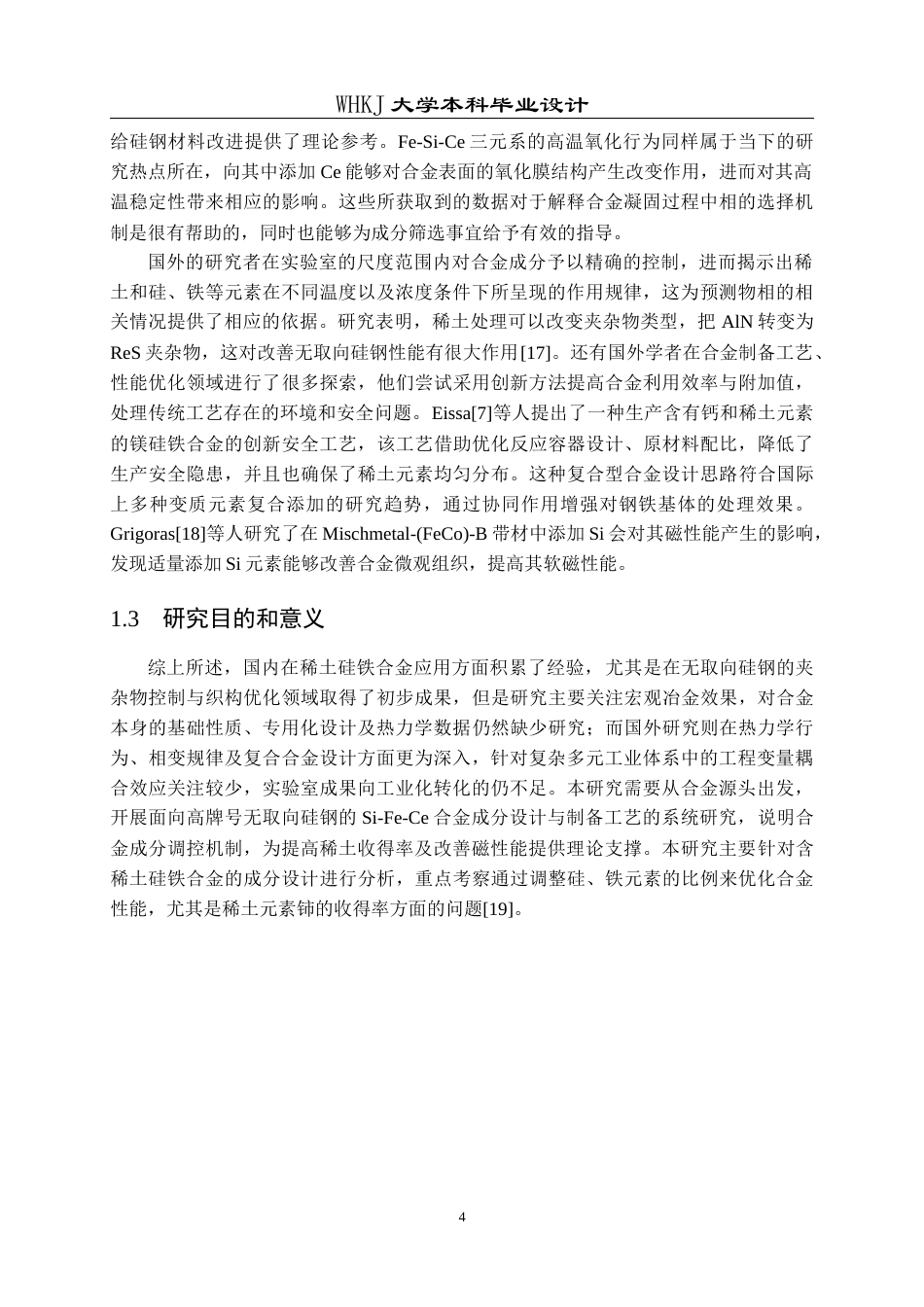

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第8页

8/36页

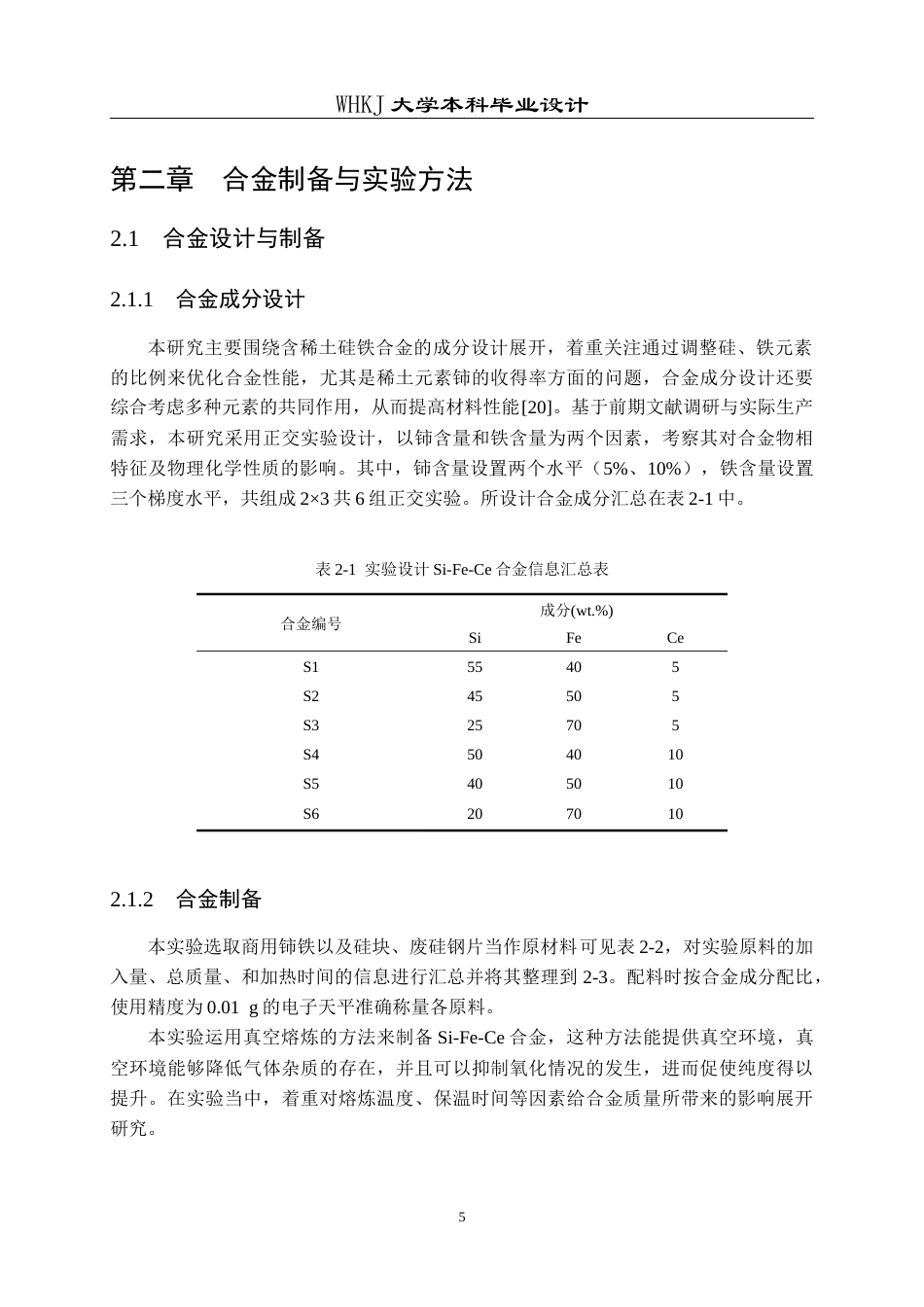

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第9页

9/36页

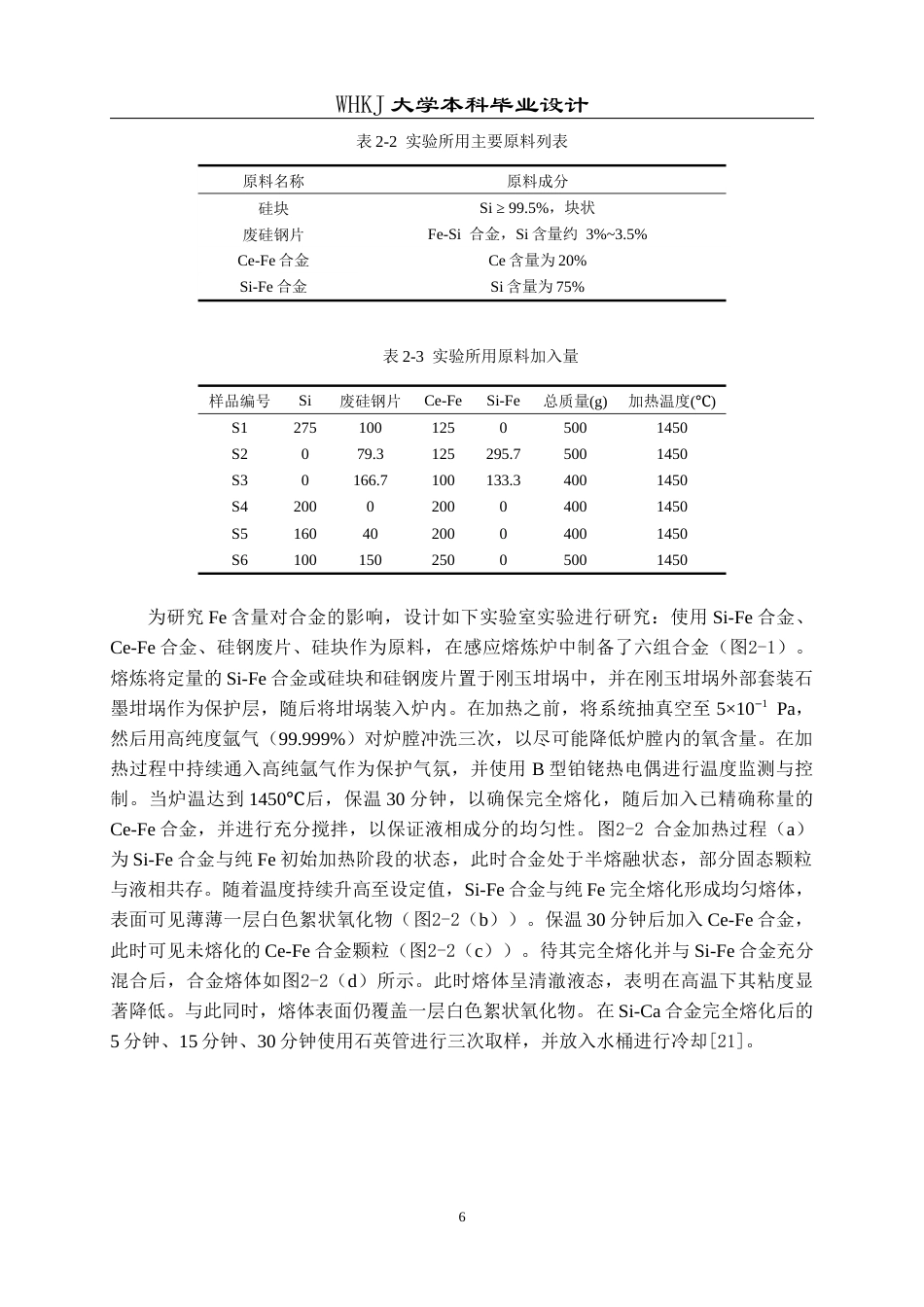

26年WP冶金工程含稀土硅铁合金成分设计与制备7.14-AI21.58全日(18471字).docx_第10页

10/36页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/36

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ 大学本科毕业设计摘要含稀土硅铁合金是高端无取向硅钢里用来控制夹杂物和改善磁性能的主要中间合金，不过该合金的成分设计在很长时间内没有热力学方面的指导，造成稀土收得率偏低且组织均匀性不佳。本文以 Si-Fe-Ce 三元合金为研究对象，运用分子相互作用体积模型和 FactSage 热力学计算进行成分设计，同时利用真空熔炼方法制备了含有不同 Fe和 Ce 含量的合金，依靠 ICP 检测与 SEM-EDS 表征手段，整体分析了合金成分和保温时间对 Ce 收得率、微观组织的影响规律。热力学计算结果表明 Ce 会优先和 Si 进行结合，这使得获得高收得率的理想成分窗...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
