26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 2.94 MB
约31页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

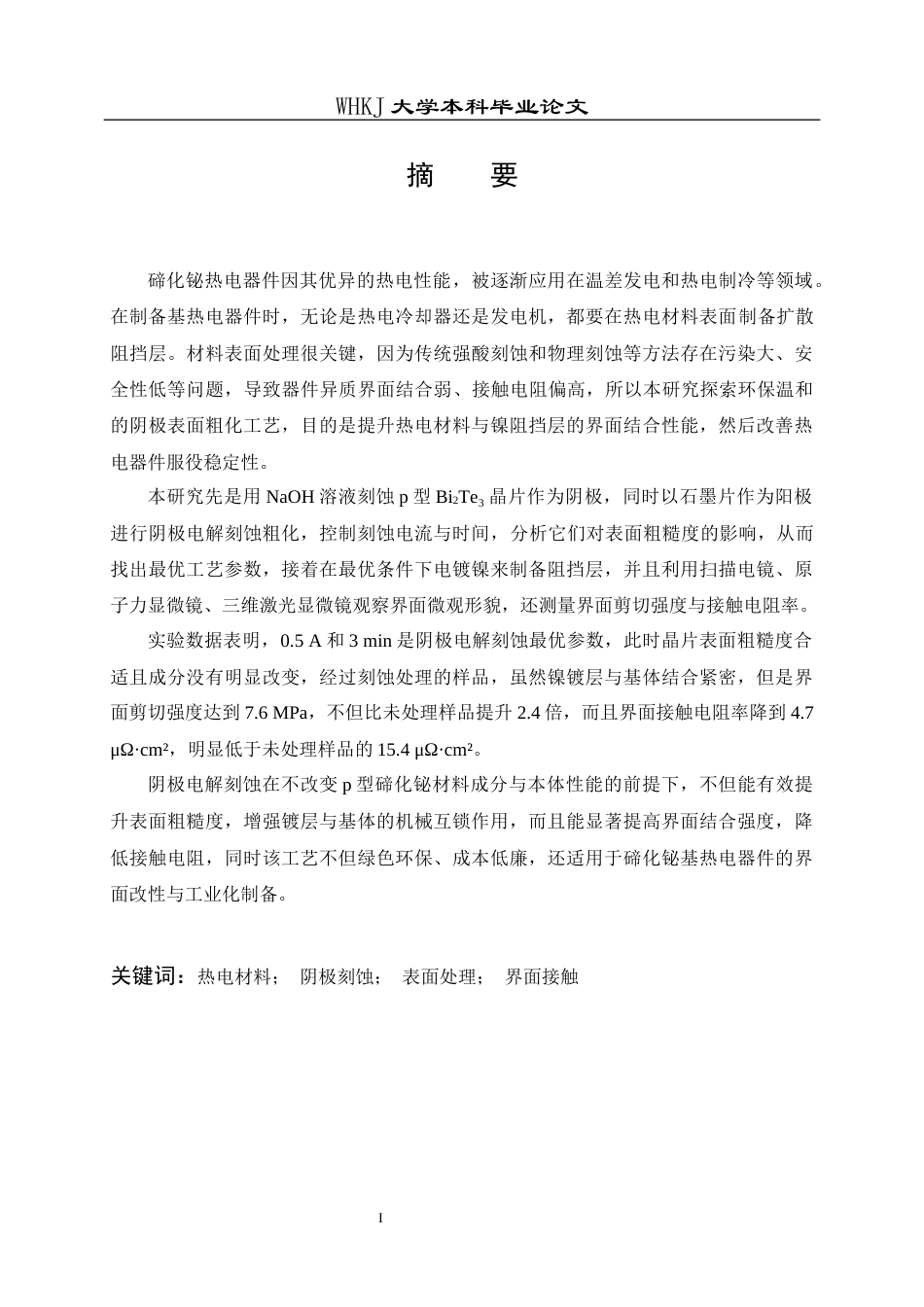

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第1页

1/31页

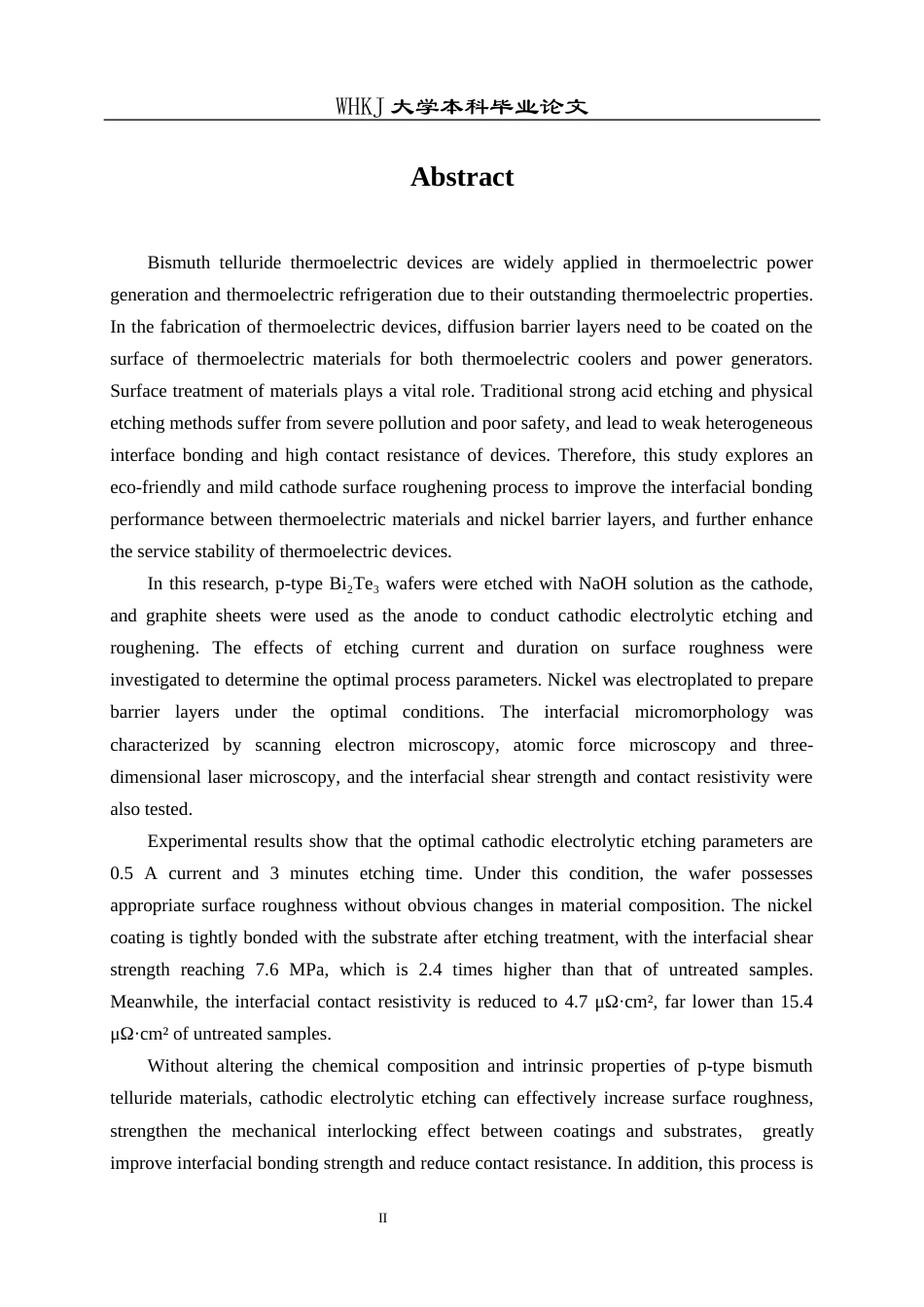

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第2页

2/31页

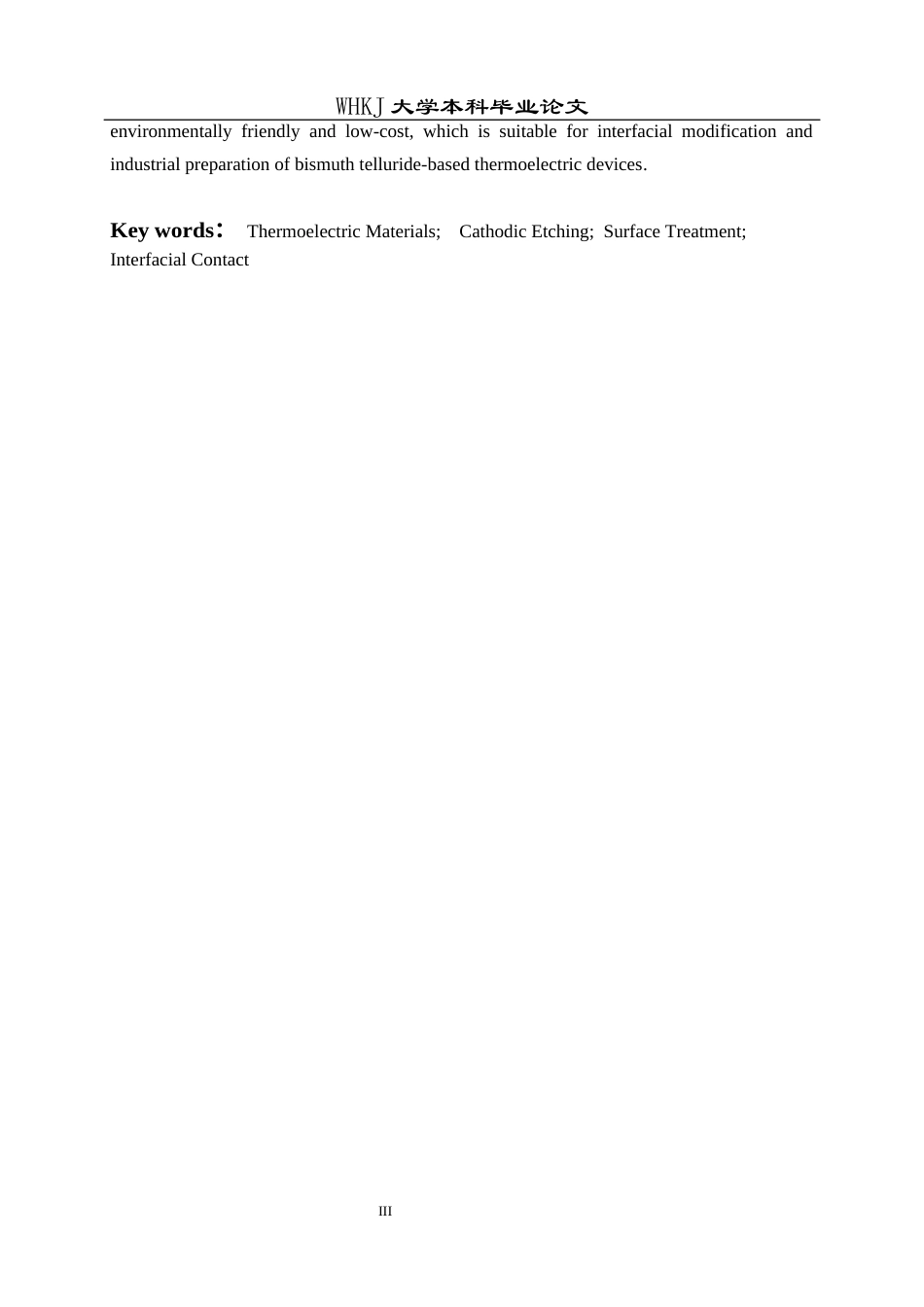

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第3页

3/31页

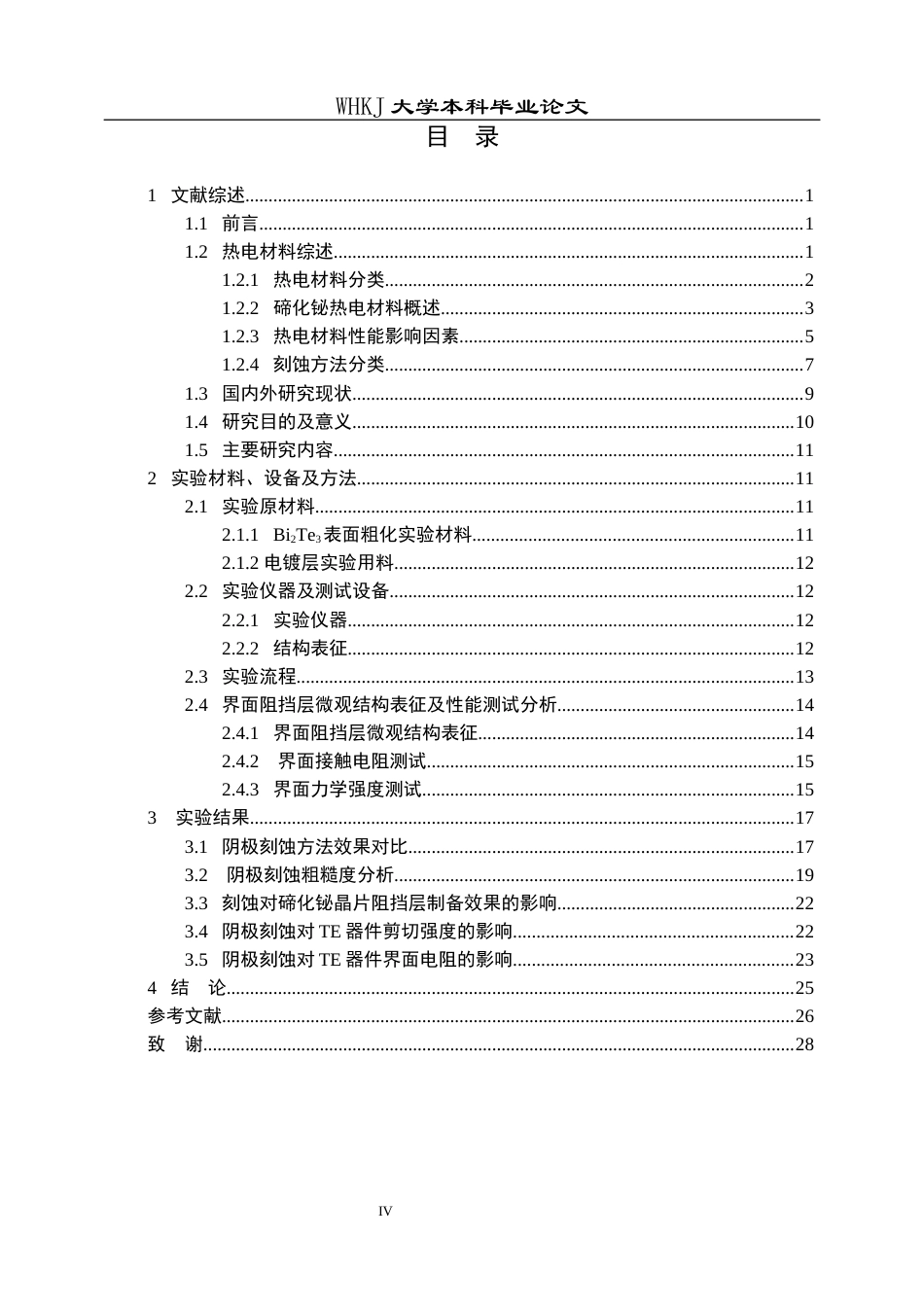

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第4页

4/31页

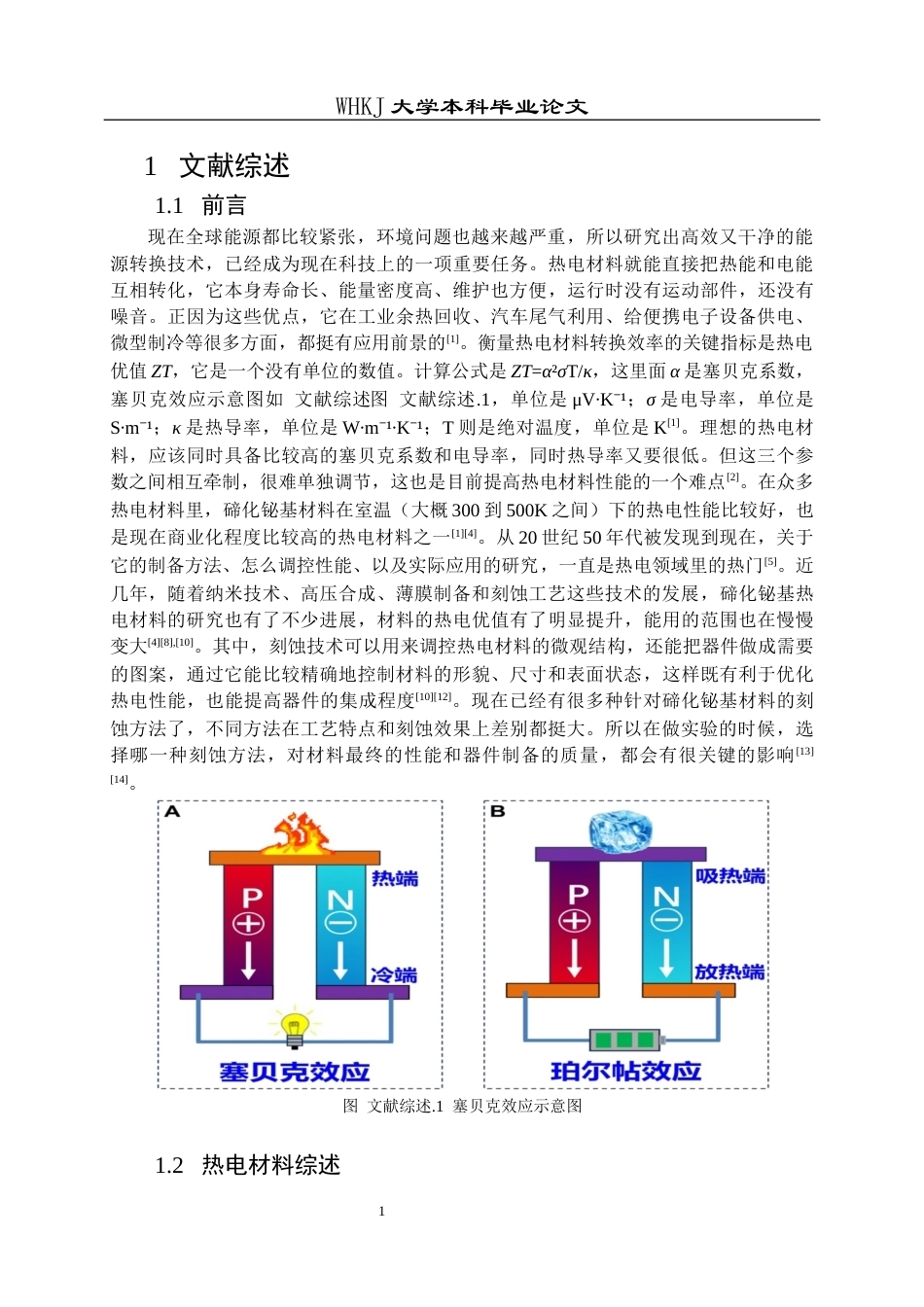

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第5页

5/31页

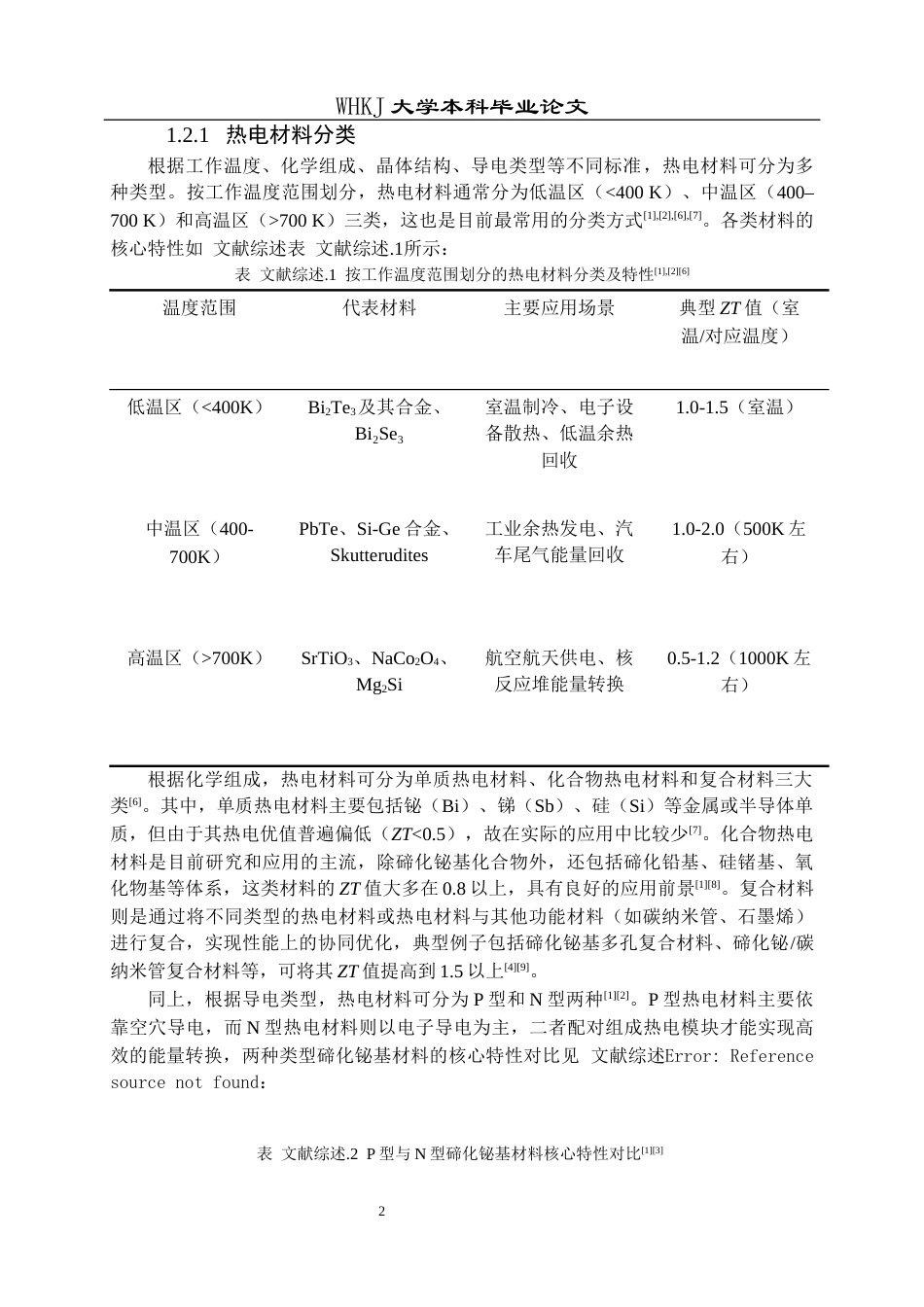

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第6页

6/31页

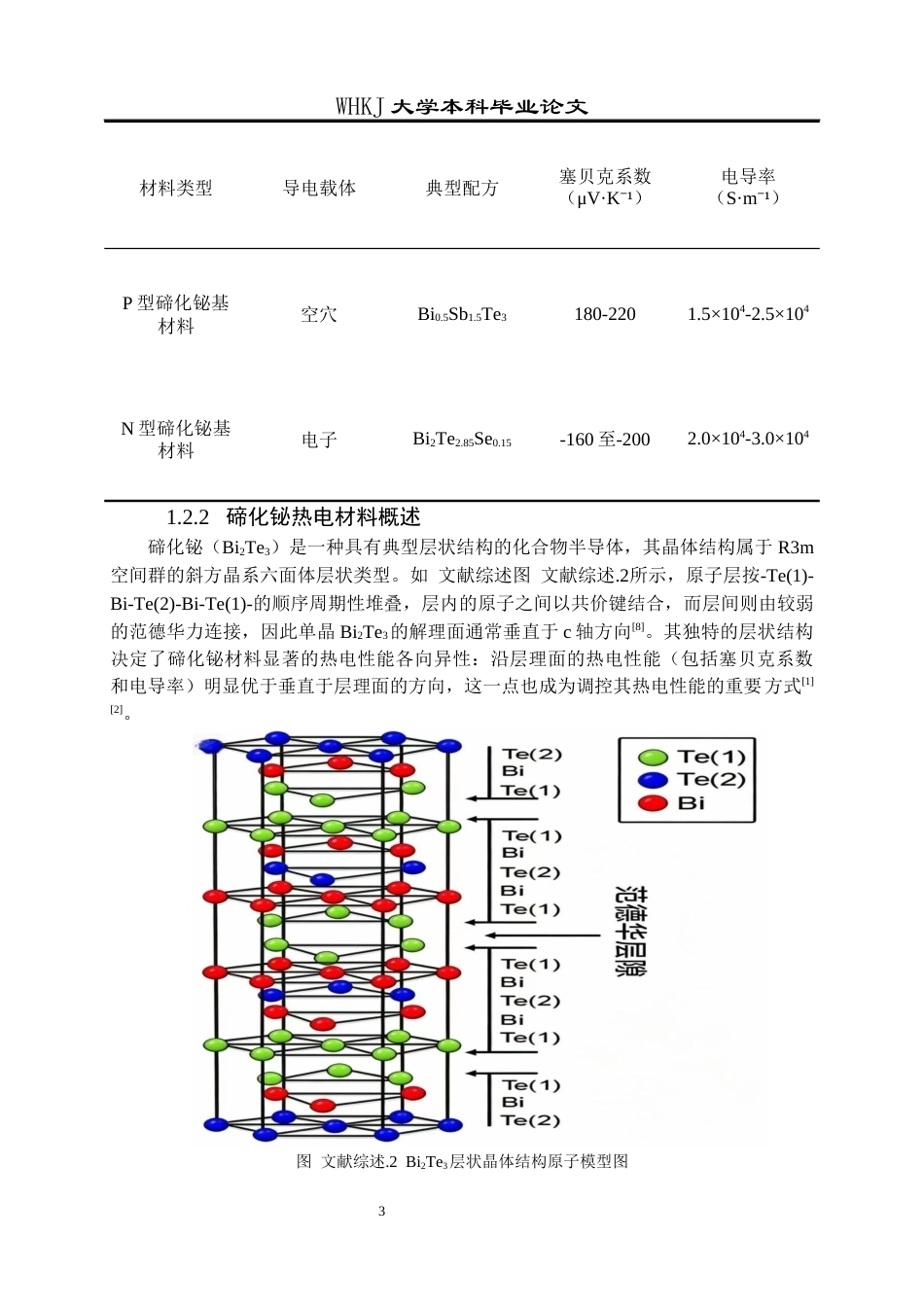

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第7页

7/31页

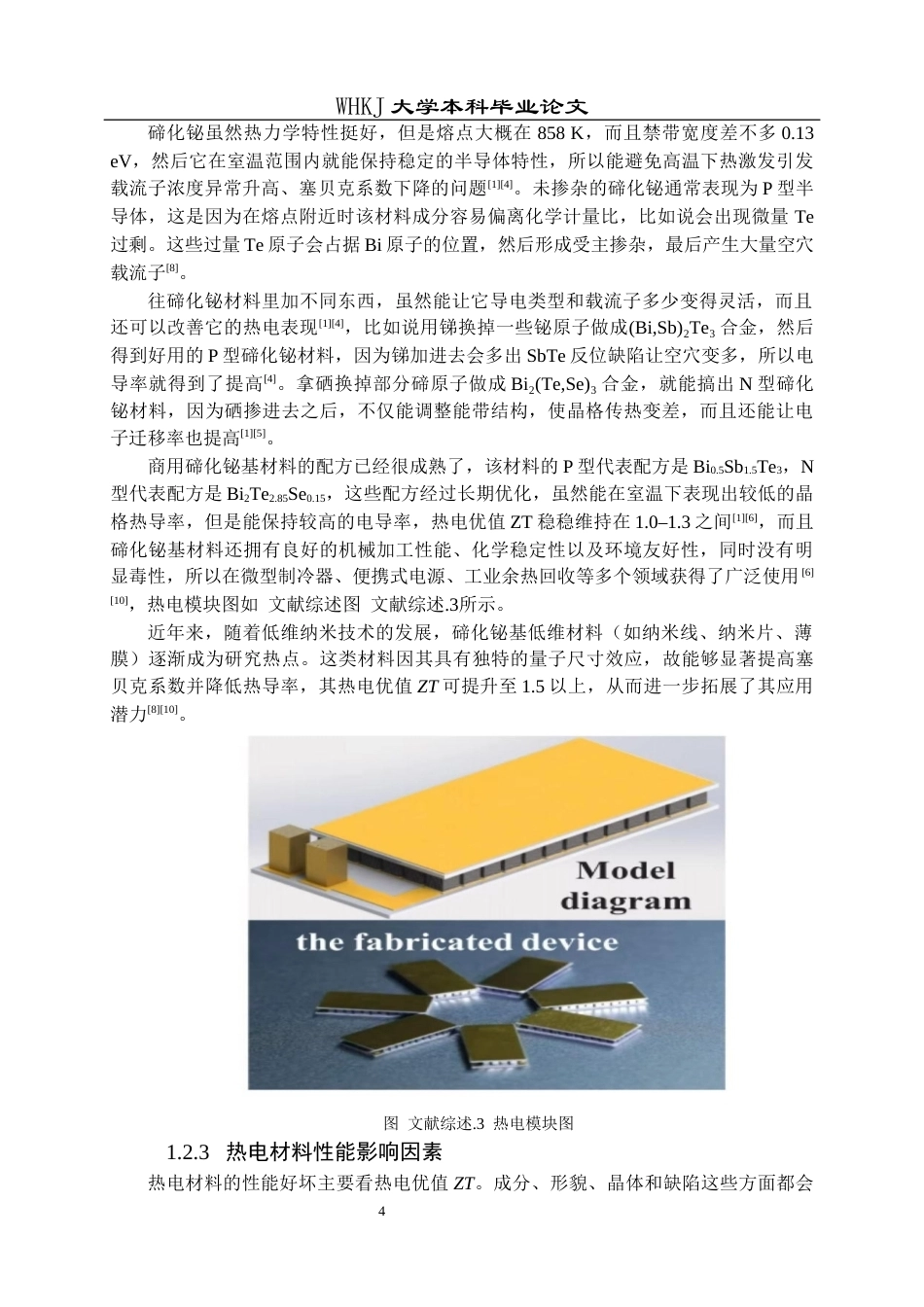

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第8页

8/31页

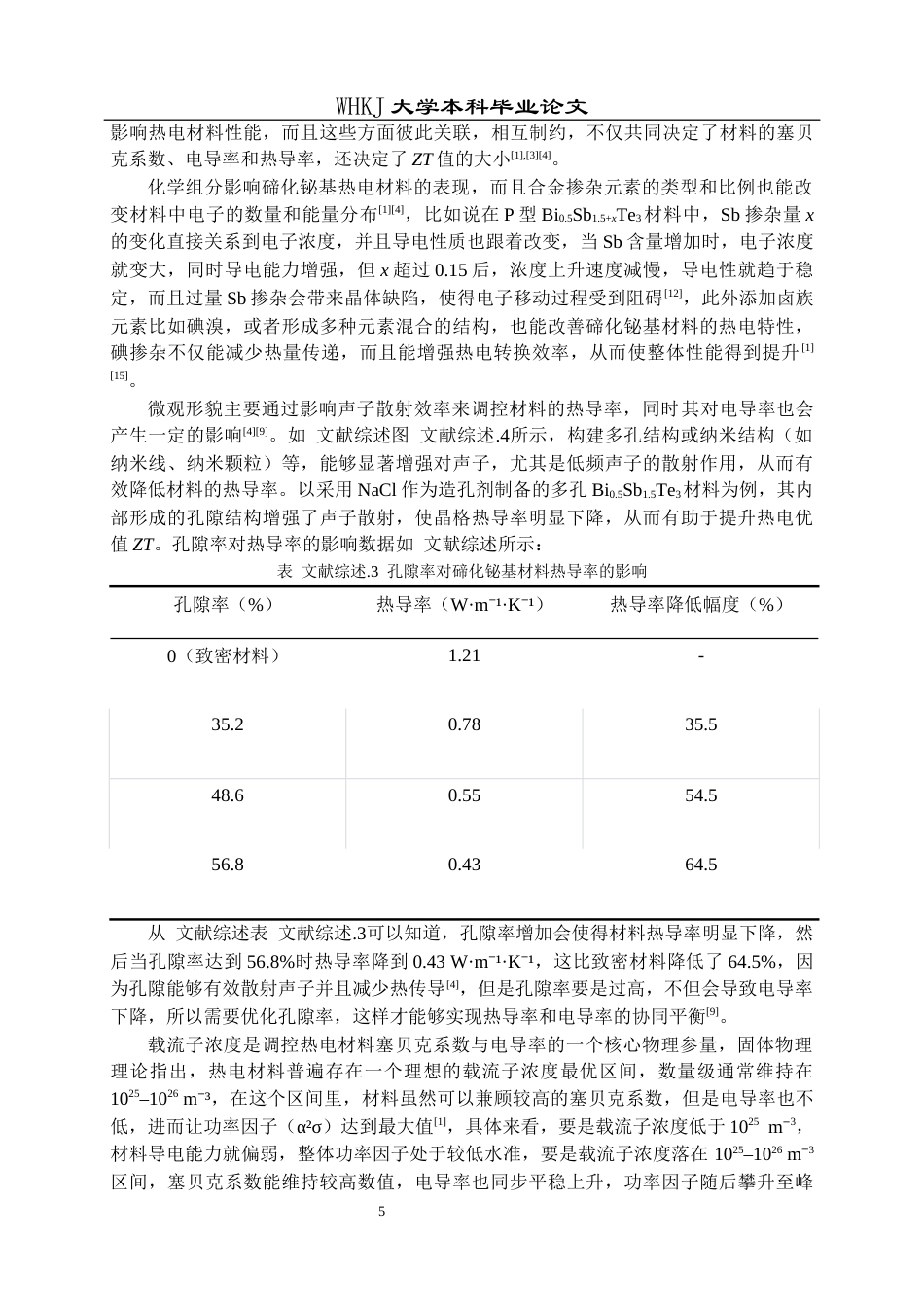

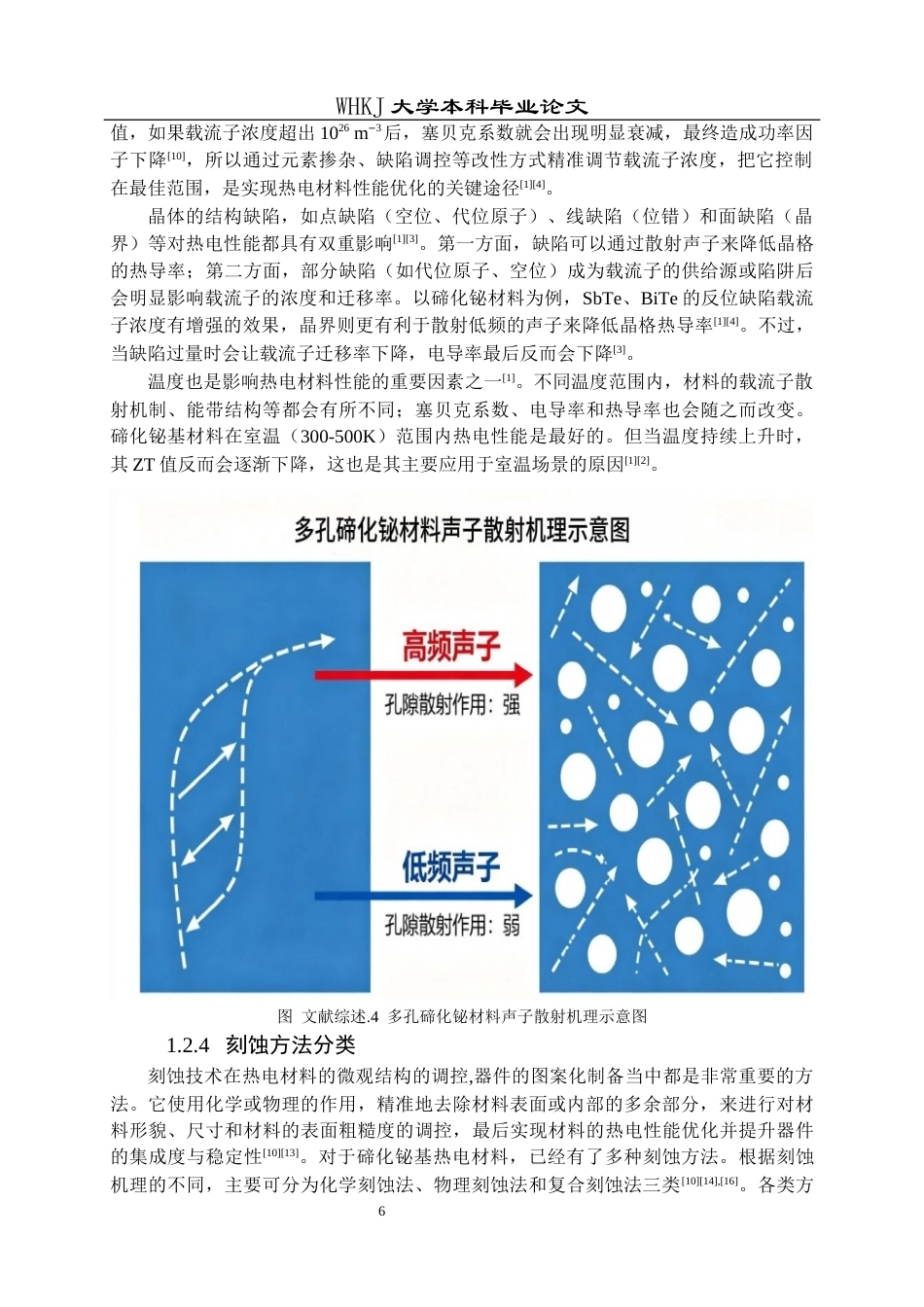

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第9页

9/31页

26年WP英才计划阴极电解刻蚀p型碲化铋材料及其对Te器件异质界面的影响7.4-AI17.98全日(14042字).docx_第10页

10/31页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/31

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

IWHKJ 大学本科毕业论文摘要碲化铋热电器件因其优异的热电性能，被逐渐应用在温差发电和热电制冷等领域。在制备基热电器件时，无论是热电冷却器还是发电机，都要在热电材料表面制备扩散阻挡层。材料表面处理很关键，因为传统强酸刻蚀和物理刻蚀等方法存在污染大、安全性低等问题，导致器件异质界面结合弱、接触电阻偏高，所以本研究探索环保温和的阴极表面粗化工艺，目的是提升热电材料与镍阻挡层的界面结合性能，然后改善热电器件服役稳定性。本研究先是用 NaOH 溶液刻蚀 p 型 Bi2Te₃ 晶片作为阴极，同时以石墨片作为阳极进行阴极电解刻蚀粗化，控制刻蚀电流...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
