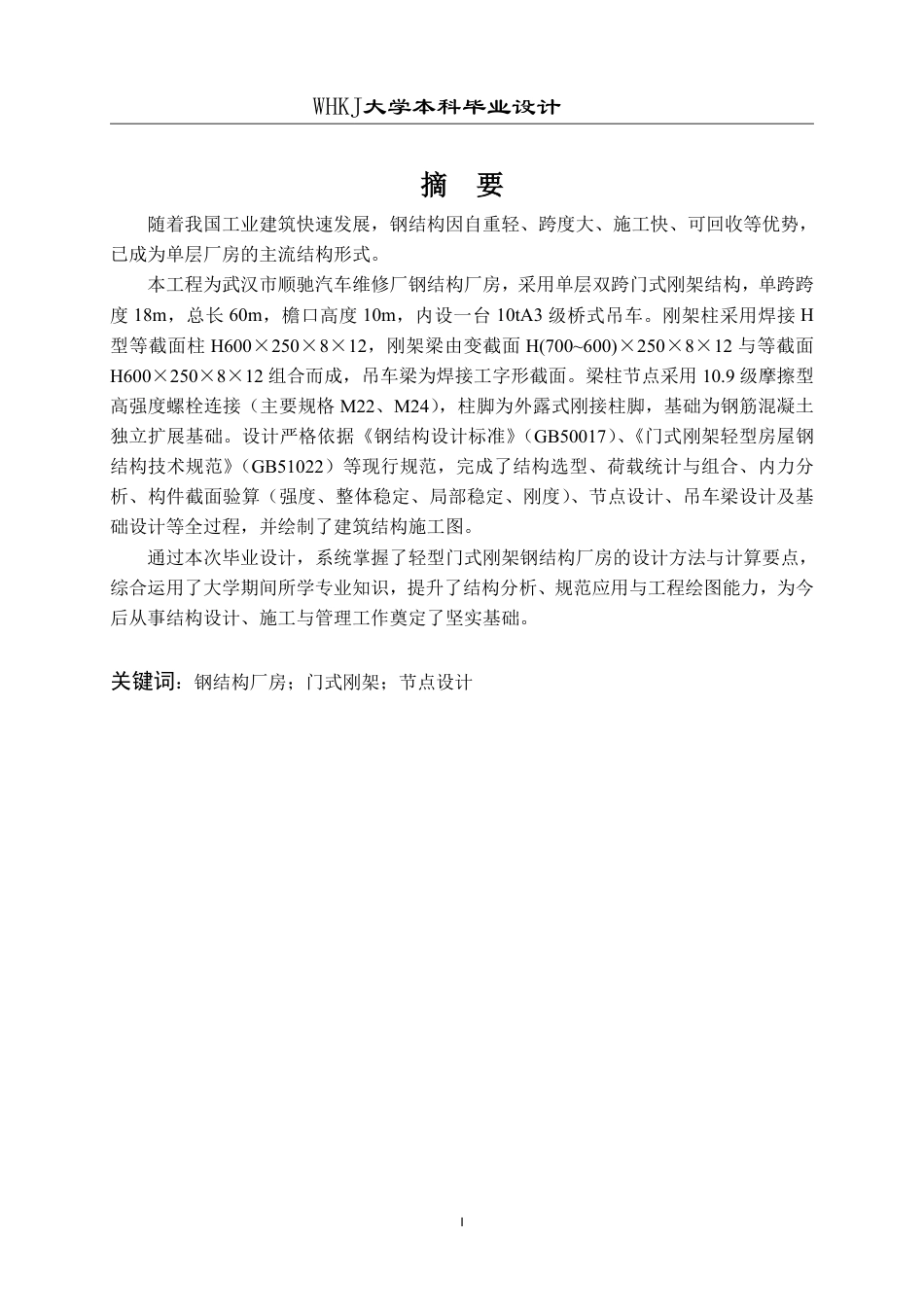

WHKJ大学本科毕业设计I摘要随着我国工业建筑快速发展，钢结构因自重轻、跨度大、施工快、可回收等优势，已成为单层厂房的主流结构形式。本工程为武汉市顺驰汽车维修厂钢结构厂房，采用单层双跨门式刚架结构，单跨跨度 18m，总长 60m，檐口高度 10m，内设一台 10tA3 级桥式吊车。刚架柱采用焊接 H型等截面柱 H600×250×8×12，刚架梁由变截面 H(700~600)×250×8×12 与等截面H600×250×8×12 组合而成，吊车梁为焊接工字形截面。梁柱节点采用 10.9 级摩擦型高强度螺栓连接（主要规格 M22、M24），柱脚为外露式刚接柱脚，基础为钢筋混凝土独立扩展基础。设...
