26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf

下载文档加入资源篮

阅读 0
格式 pdf
大小 2.97 MB
约35页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

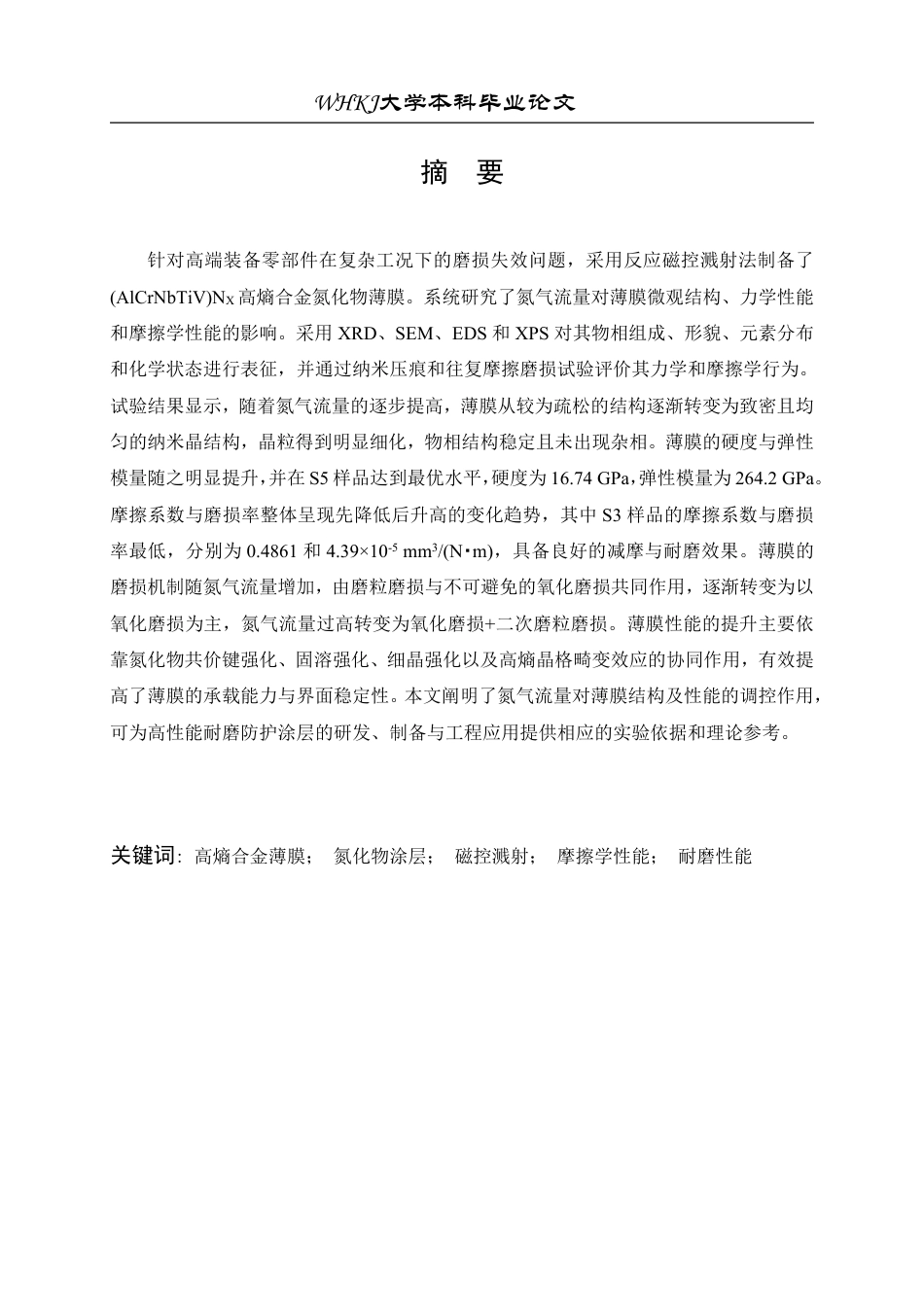

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第1页

1/35页

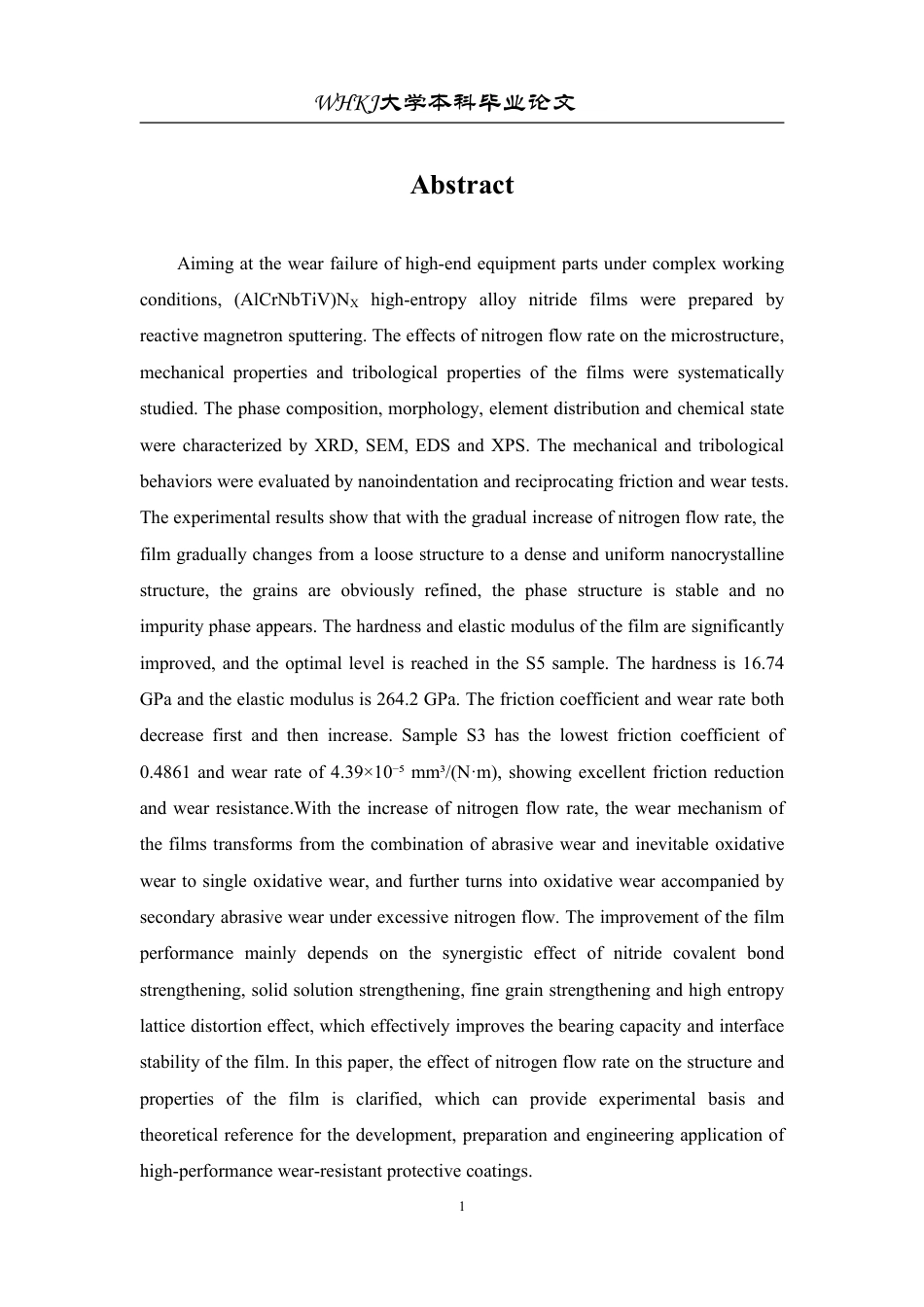

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第2页

2/35页

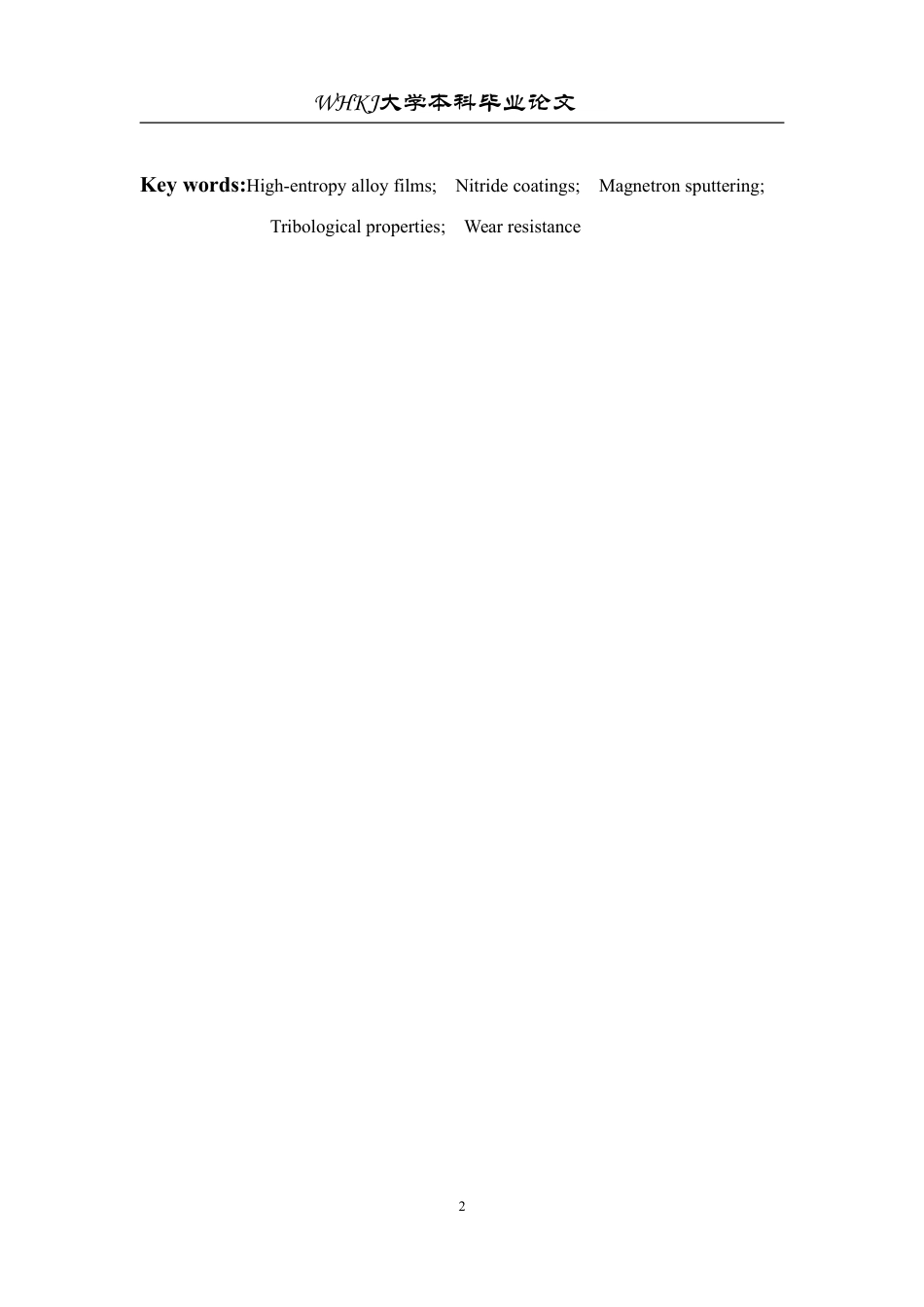

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第3页

3/35页

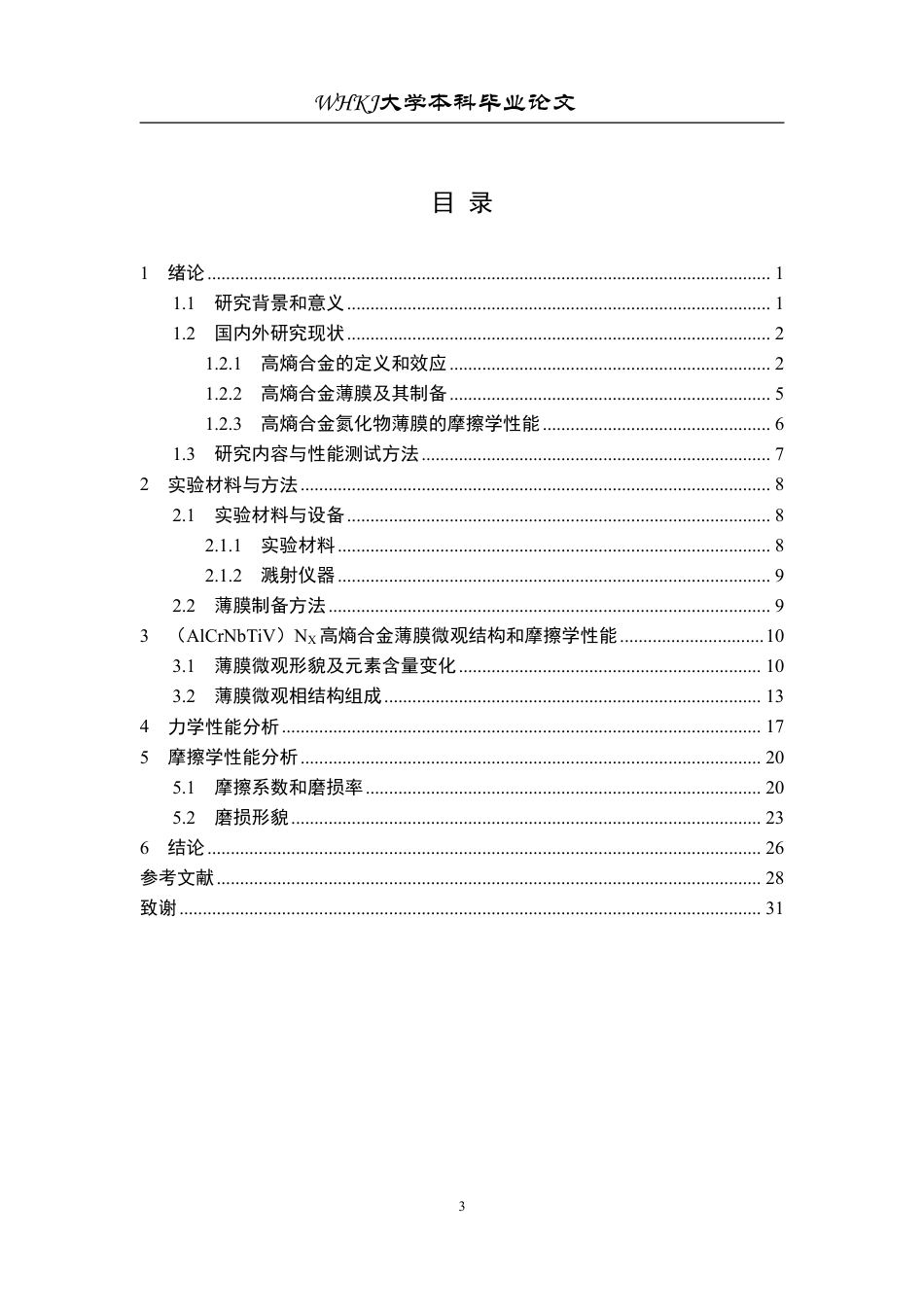

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第4页

4/35页

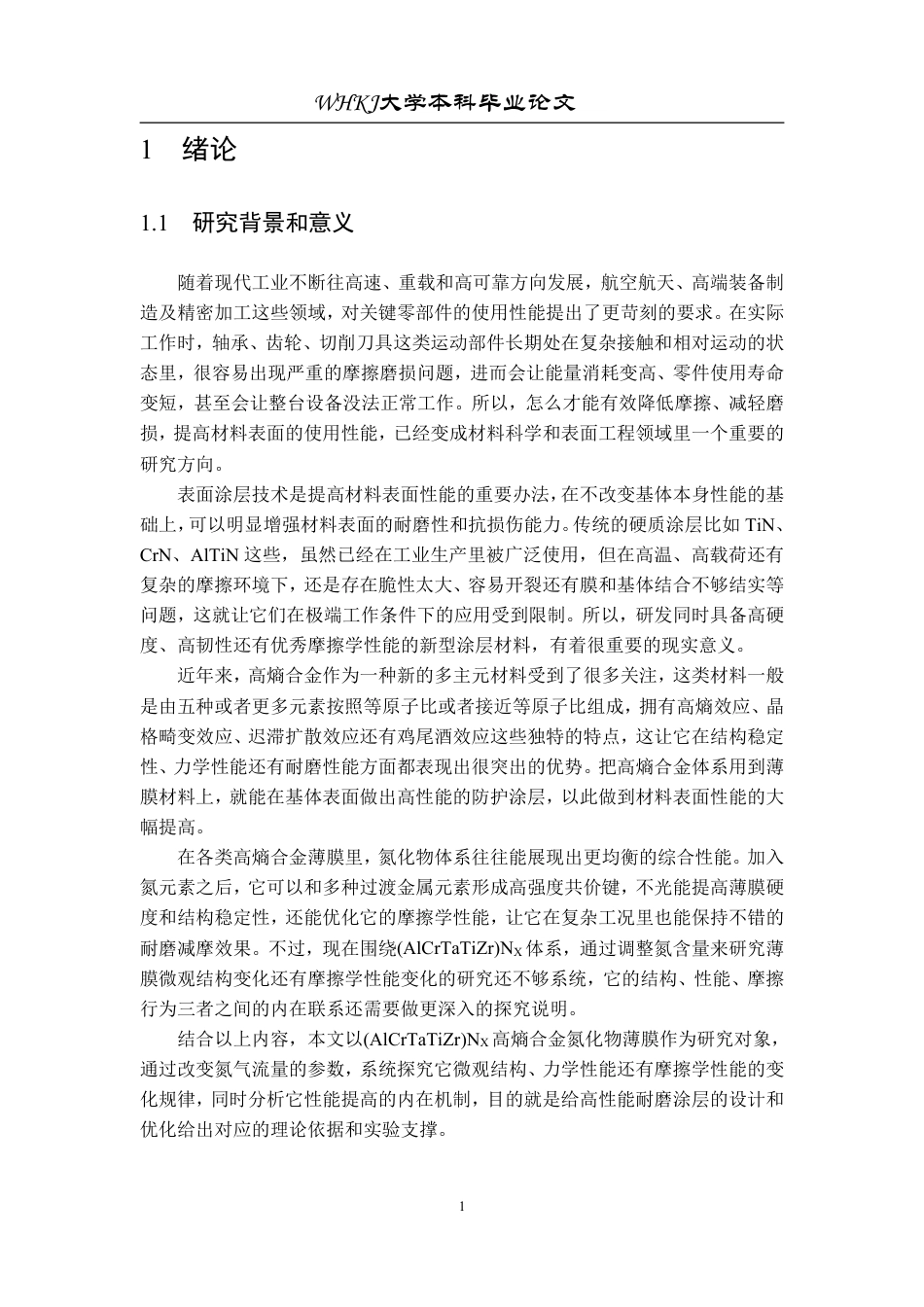

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第5页

5/35页

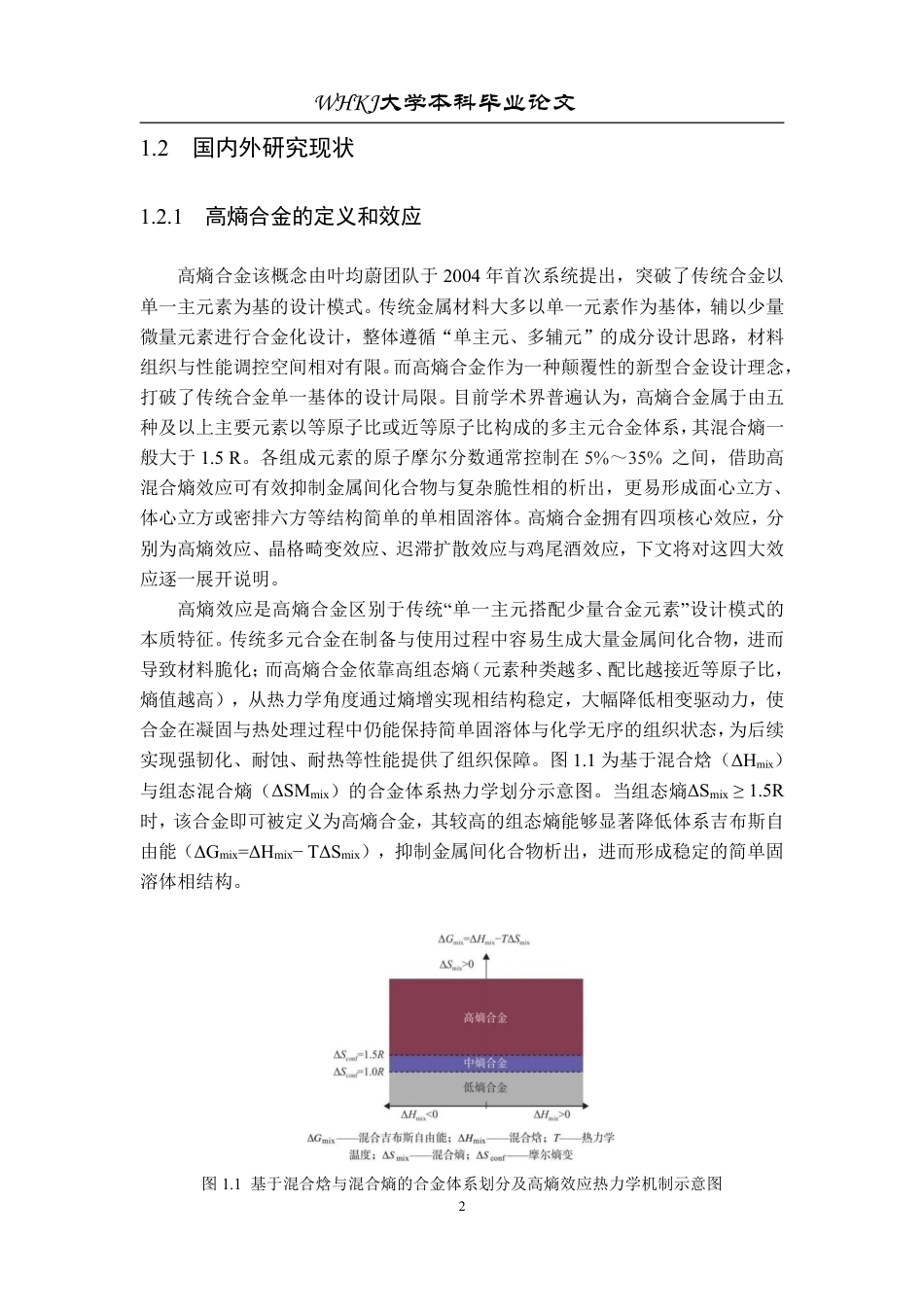

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第6页

6/35页

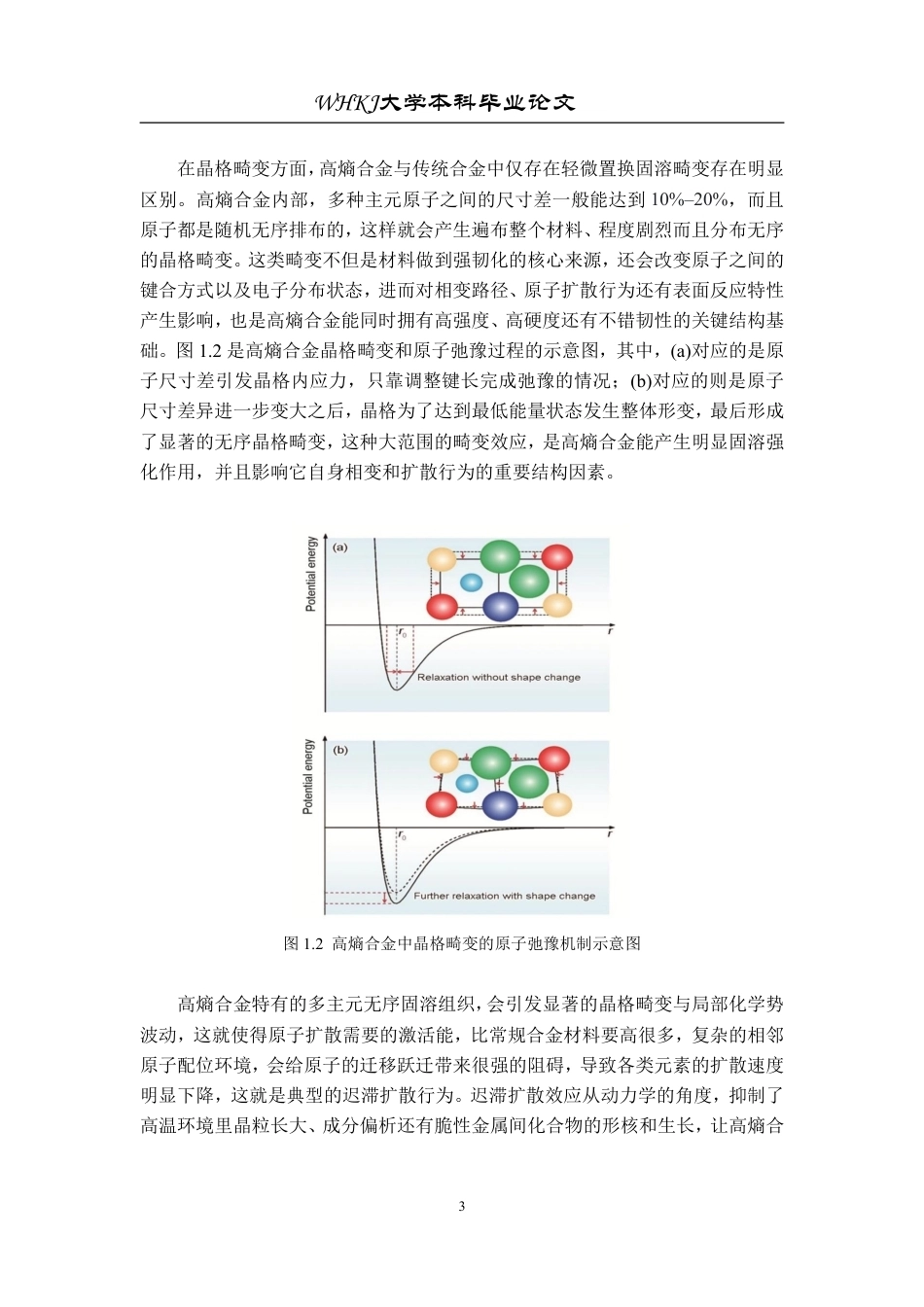

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第7页

7/35页

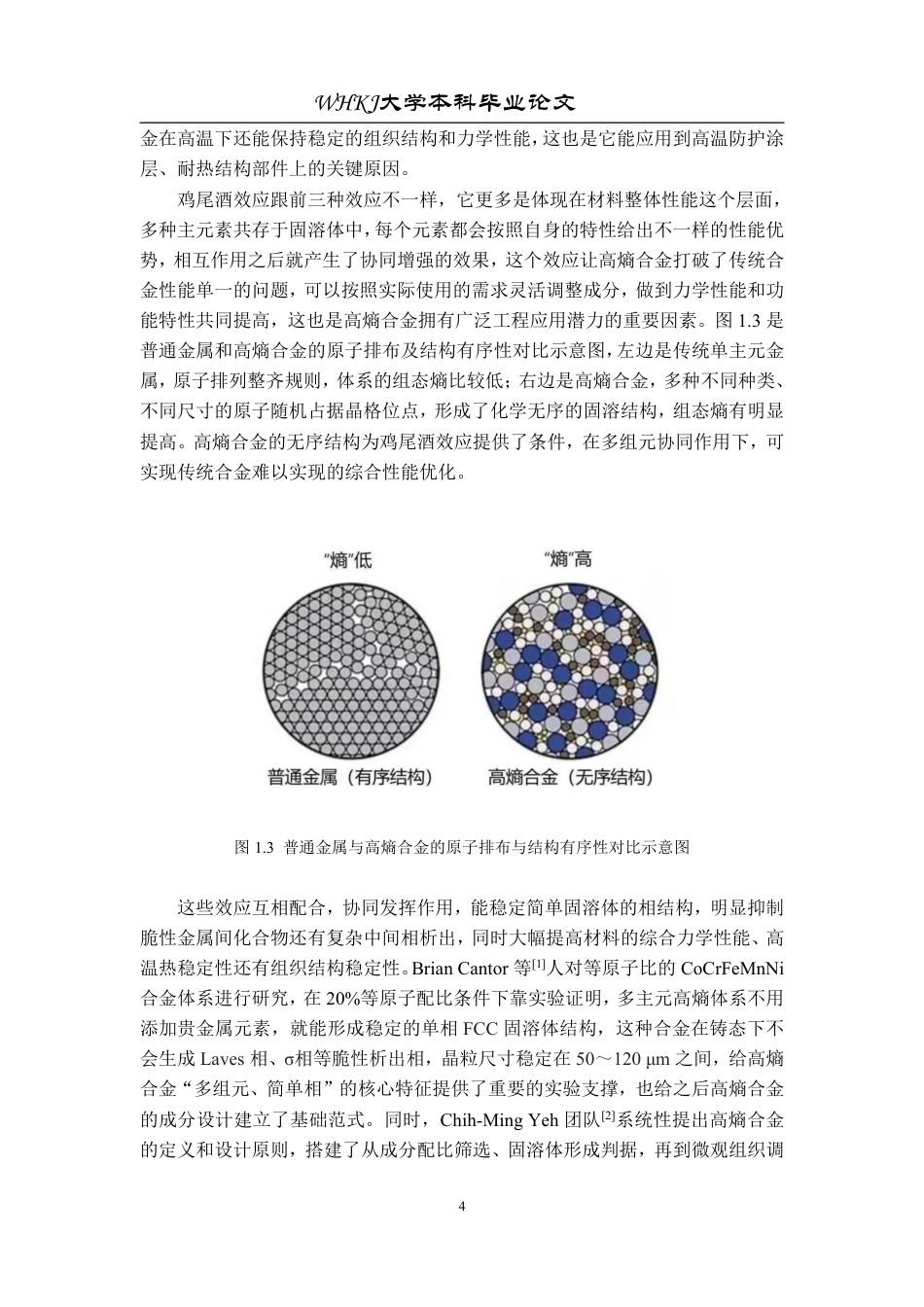

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第8页

8/35页

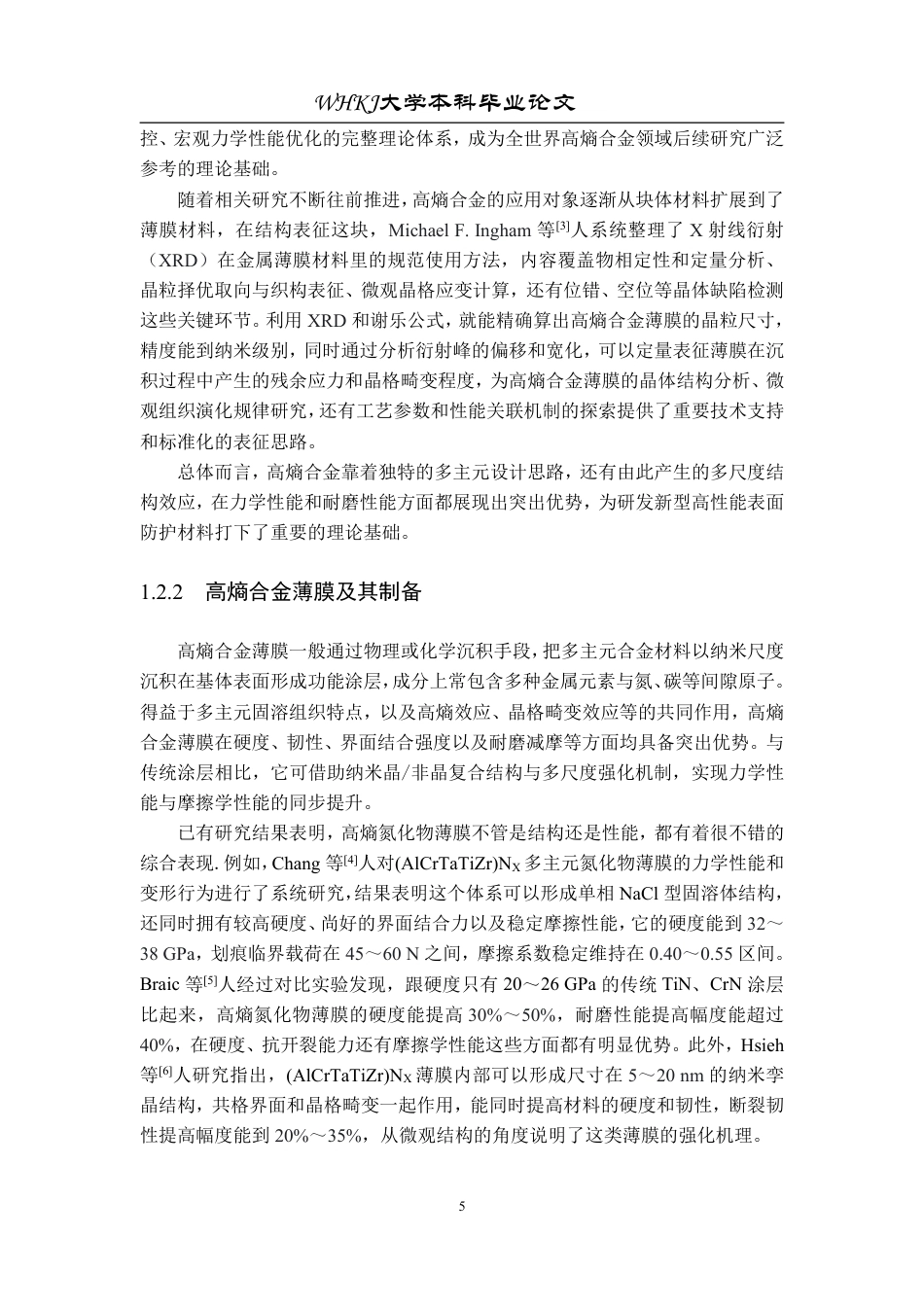

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第9页

9/35页

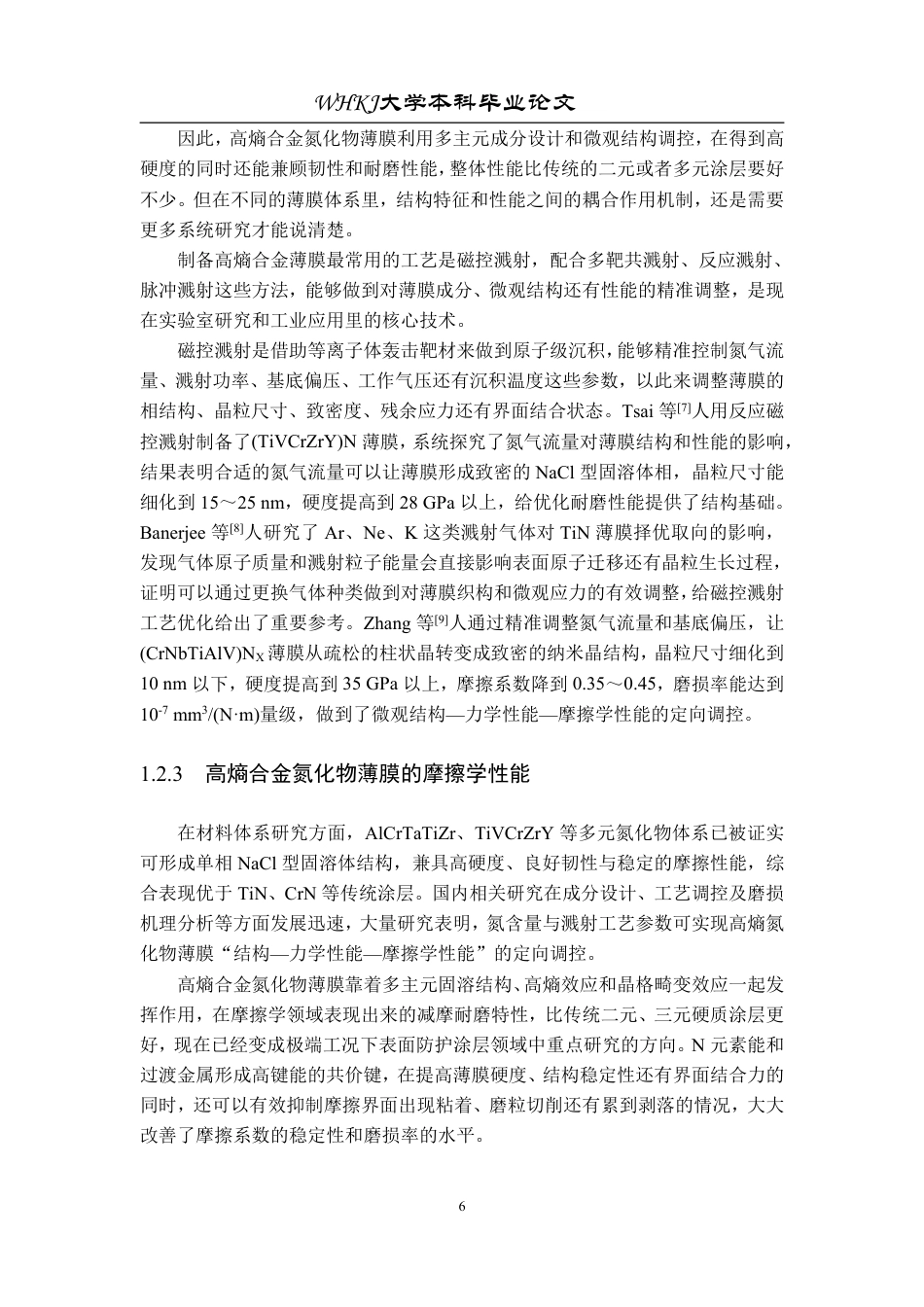

26年WP机械电子工程 (AlCrNbTiV)Nx高熵合金薄膜摩擦学性能研究10.58-AI14.84_1-约24751字符-全日制.pdf_第10页

10/35页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/35

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ大学本科毕业论文摘要针对高端装备零部件在复杂工况下的磨损失效问题，采用反应磁控溅射法制备了(AlCrNbTiV)NX 高熵合金氮化物薄膜。系统研究了氮气流量对薄膜微观结构、力学性能和摩擦学性能的影响。采用 XRD、SEM、EDS 和 XPS 对其物相组成、形貌、元素分布和化学状态进行表征，并通过纳米压痕和往复摩擦磨损试验评价其力学和摩擦学行为。试验结果显示，随着氮气流量的逐步提高，薄膜从较为疏松的结构逐渐转变为致密且均匀的纳米晶结构，晶粒得到明显细化，物相结构稳定且未出现杂相。薄膜的硬度与弹性模量随之明显提升，并在 S5 样品达到最优水平，硬度为...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
