26年WP智能制造工程 先进高强钢板多辊矫直变形过程有限元分析23.16-AI2.2全日(17518字).docx

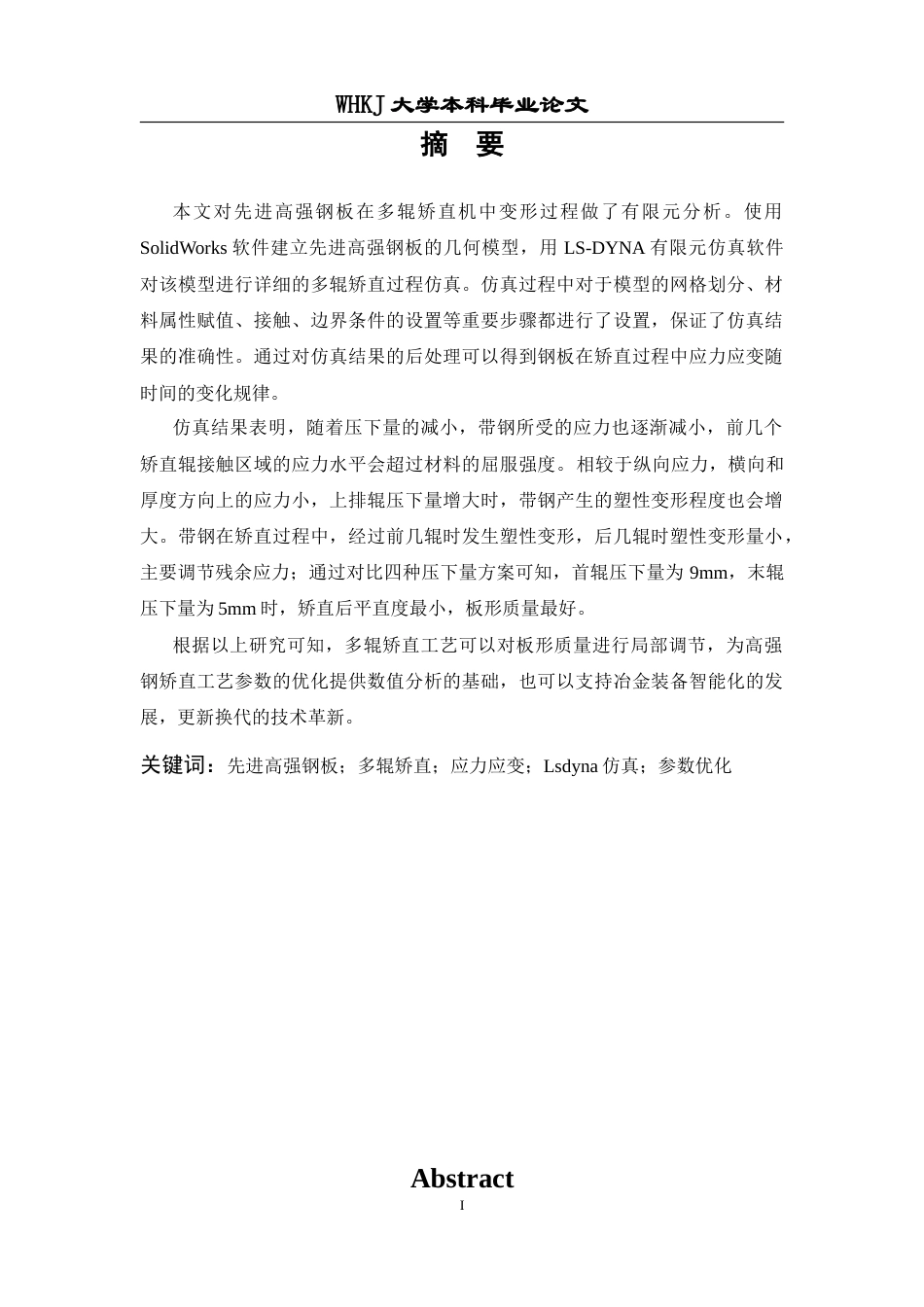

WHKJ 大学本科毕业论文I摘 要本文对先进高强钢板在多辊矫直机中变形过程做了有限元分析。使用SolidWorks 软件建立先进高强钢板的几何模型，用 LS-DYNA 有限元仿真软件对该模型进行详细的多辊矫直过程仿真。仿真过程中对于模型的网格划分、材料属性赋值、接触、边界条件的设置等重要步骤都进行了设置，保证了仿真结果的准确性。通过对仿真结果的后处理可以得到钢板在矫直过程中应力应变随时间的变化规律。仿真结果表明，随着压下量的减小，带钢所受的应力也逐渐减小，前几个矫直辊接触区域的应力水平会超过材料的屈服强度。相较于纵向应力，横向和厚度方向上的应力小...
