26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf

下载文档加入资源篮

阅读 0
格式 pdf
大小 3.06 MB
约23页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

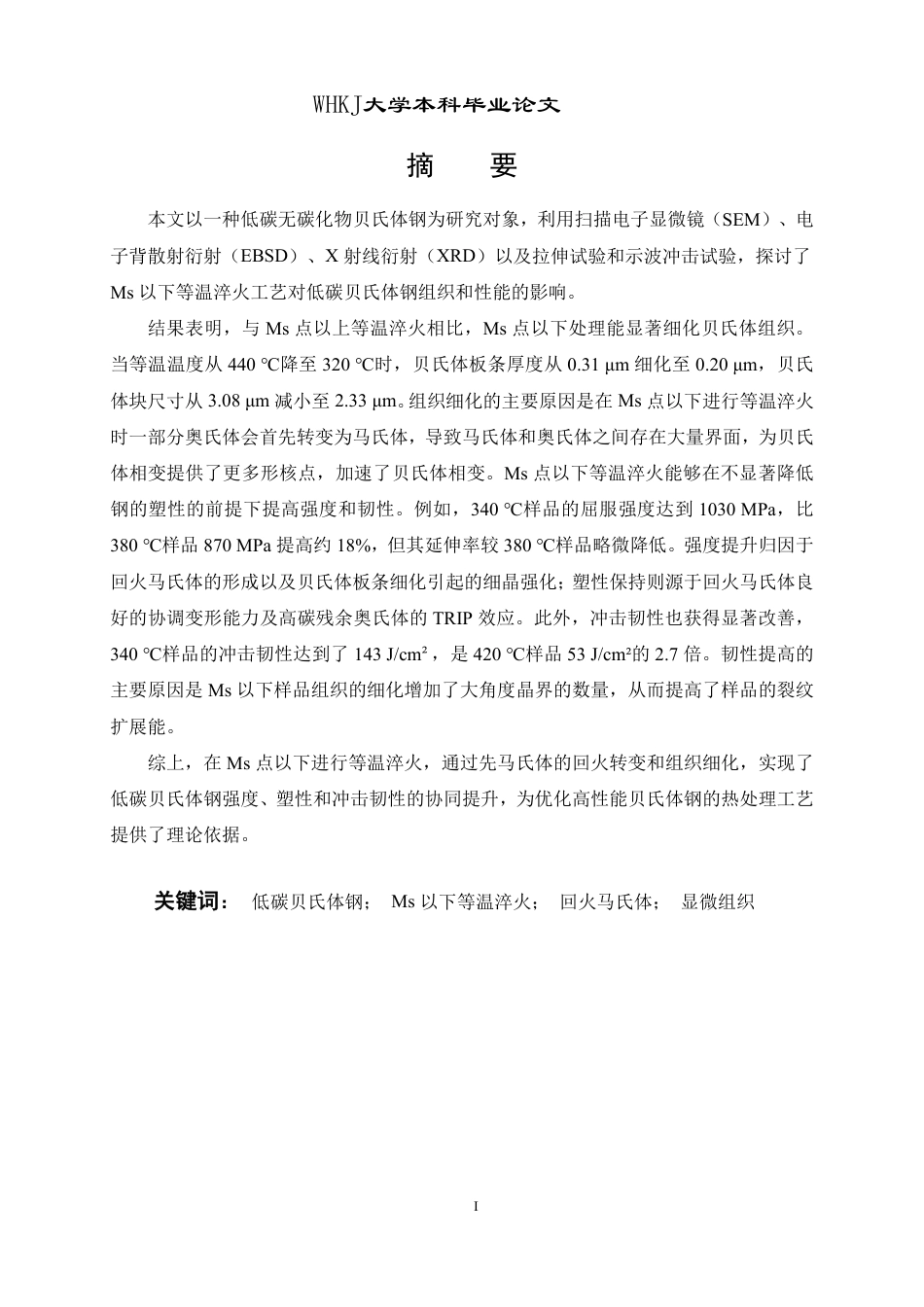

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第1页

1/23页

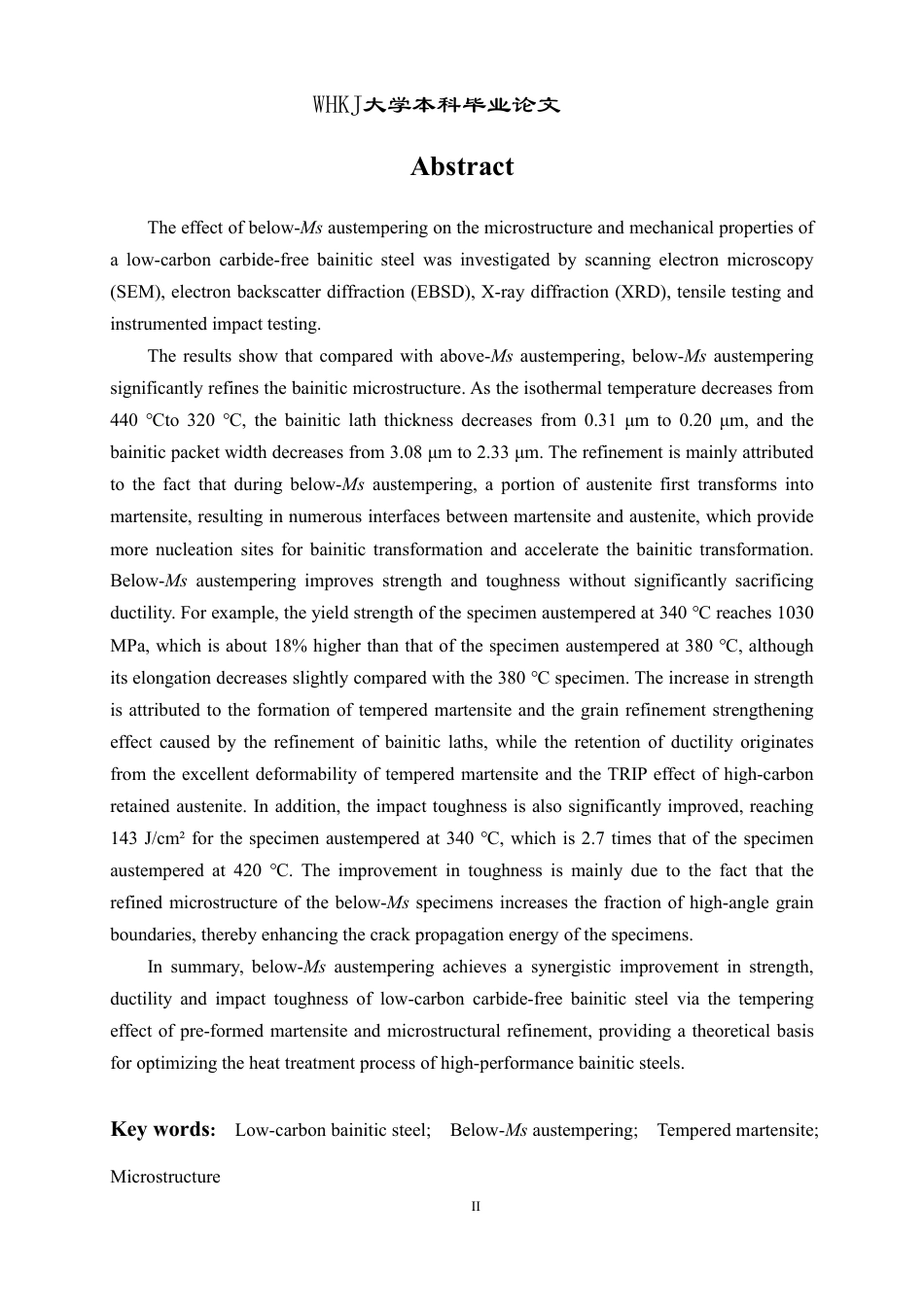

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第2页

2/23页

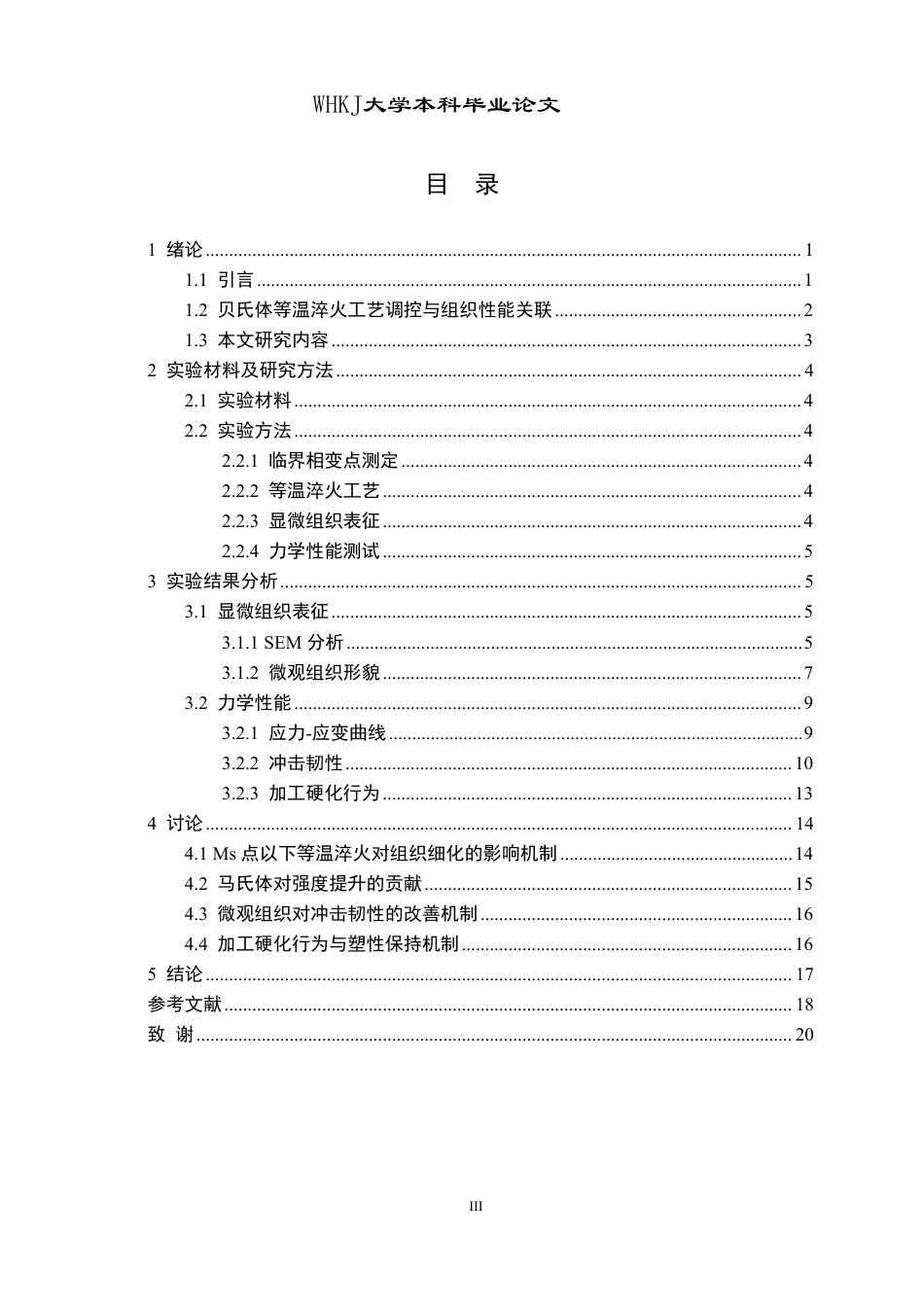

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第3页

3/23页

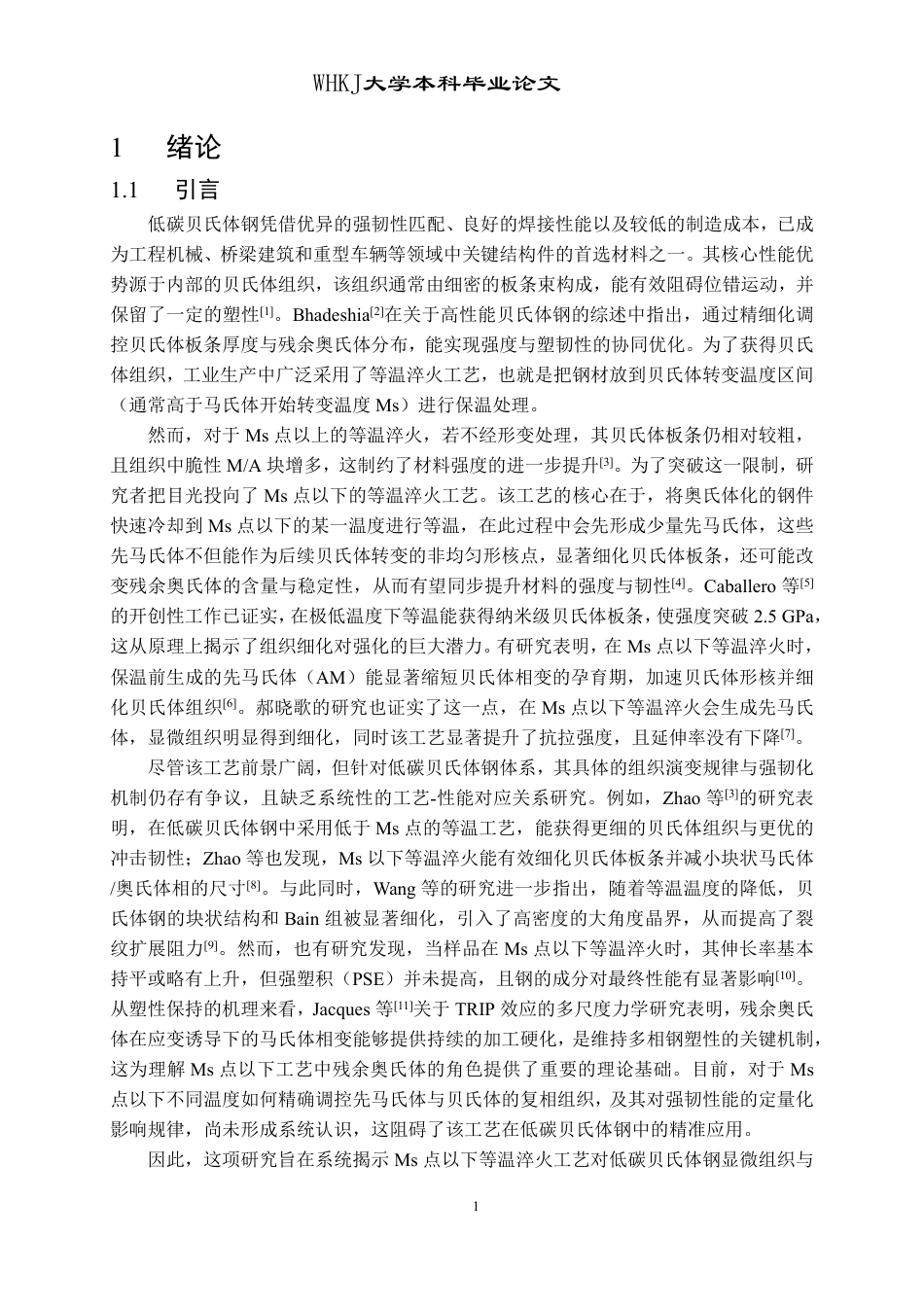

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第4页

4/23页

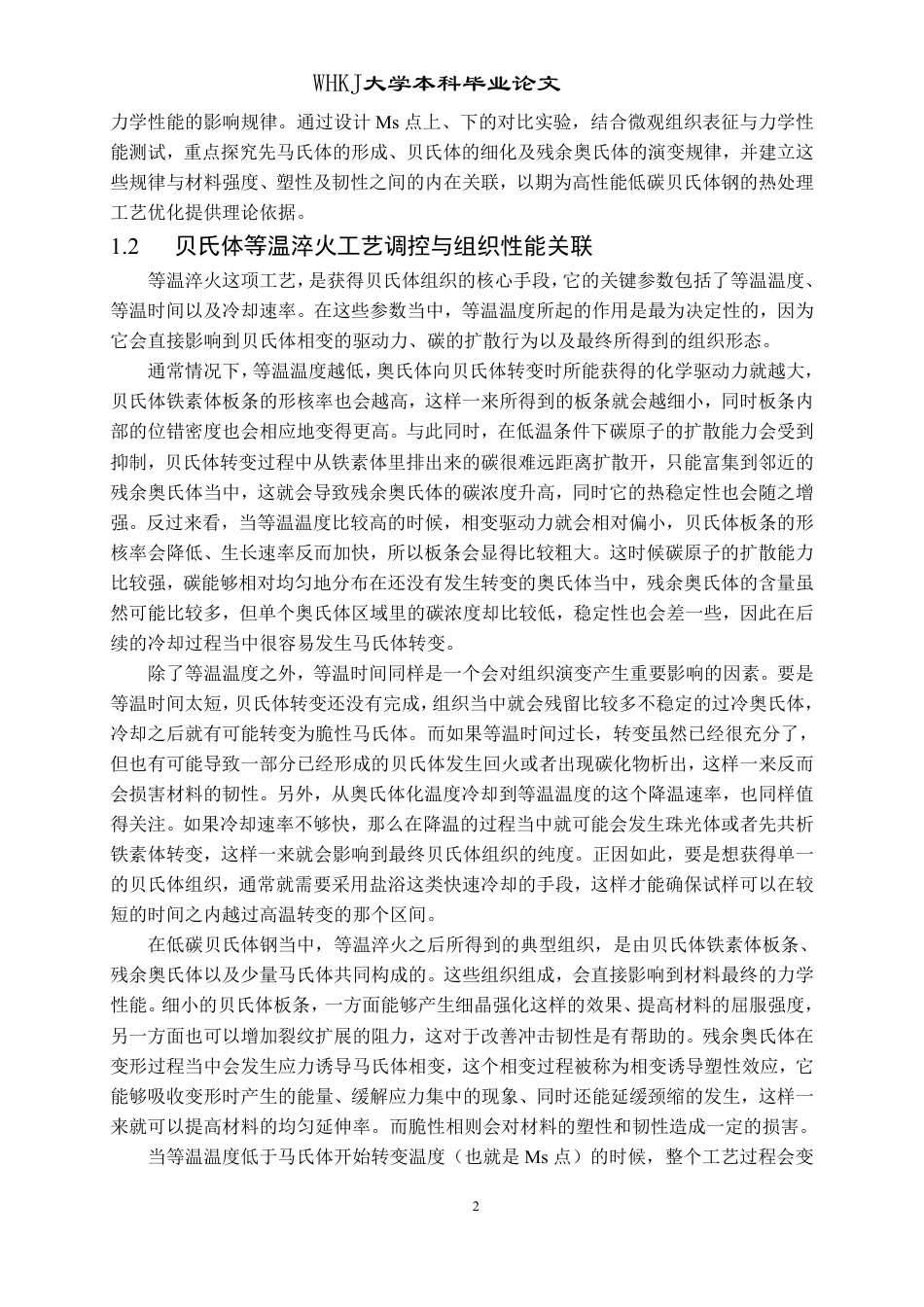

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第5页

5/23页

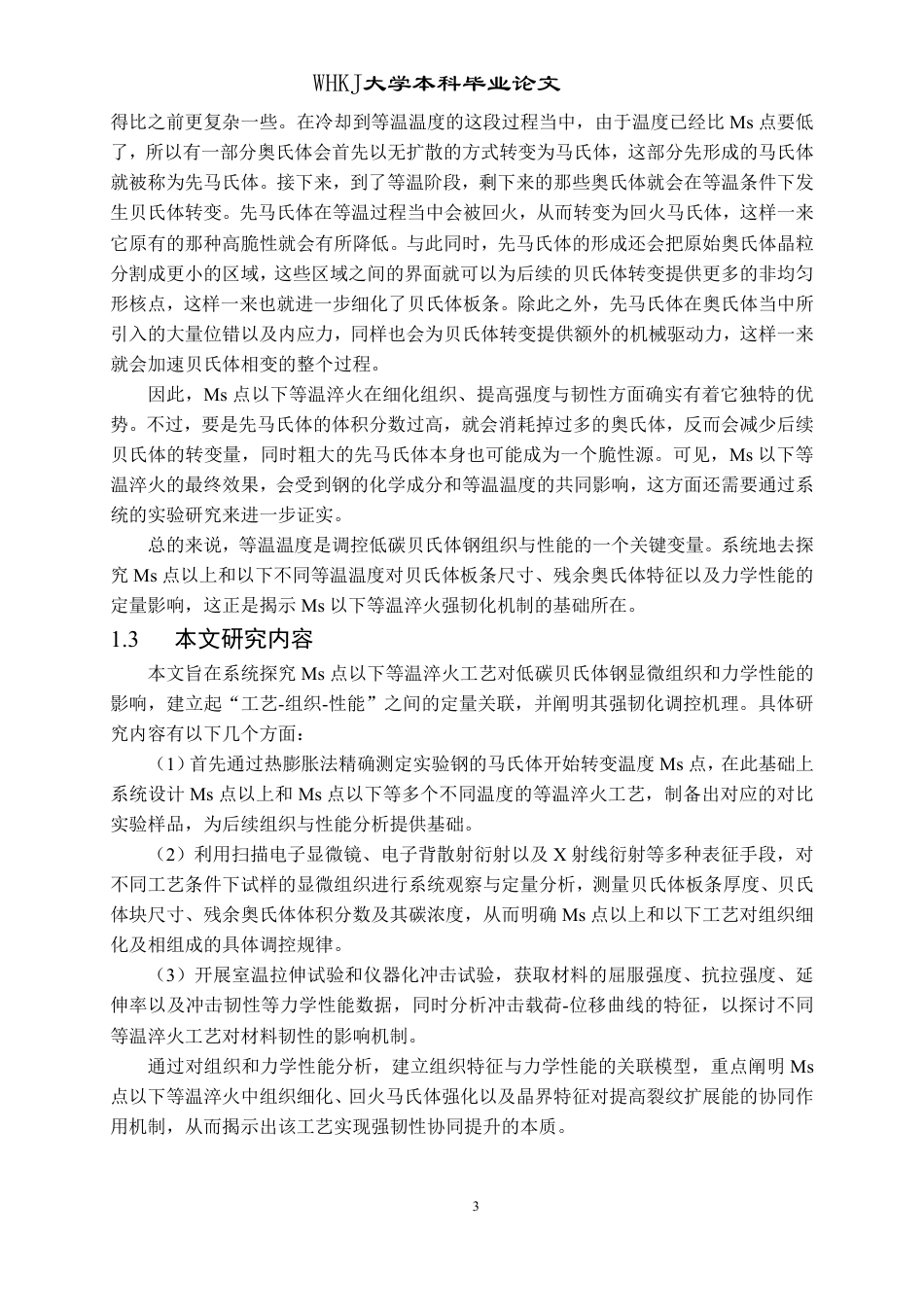

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第6页

6/23页

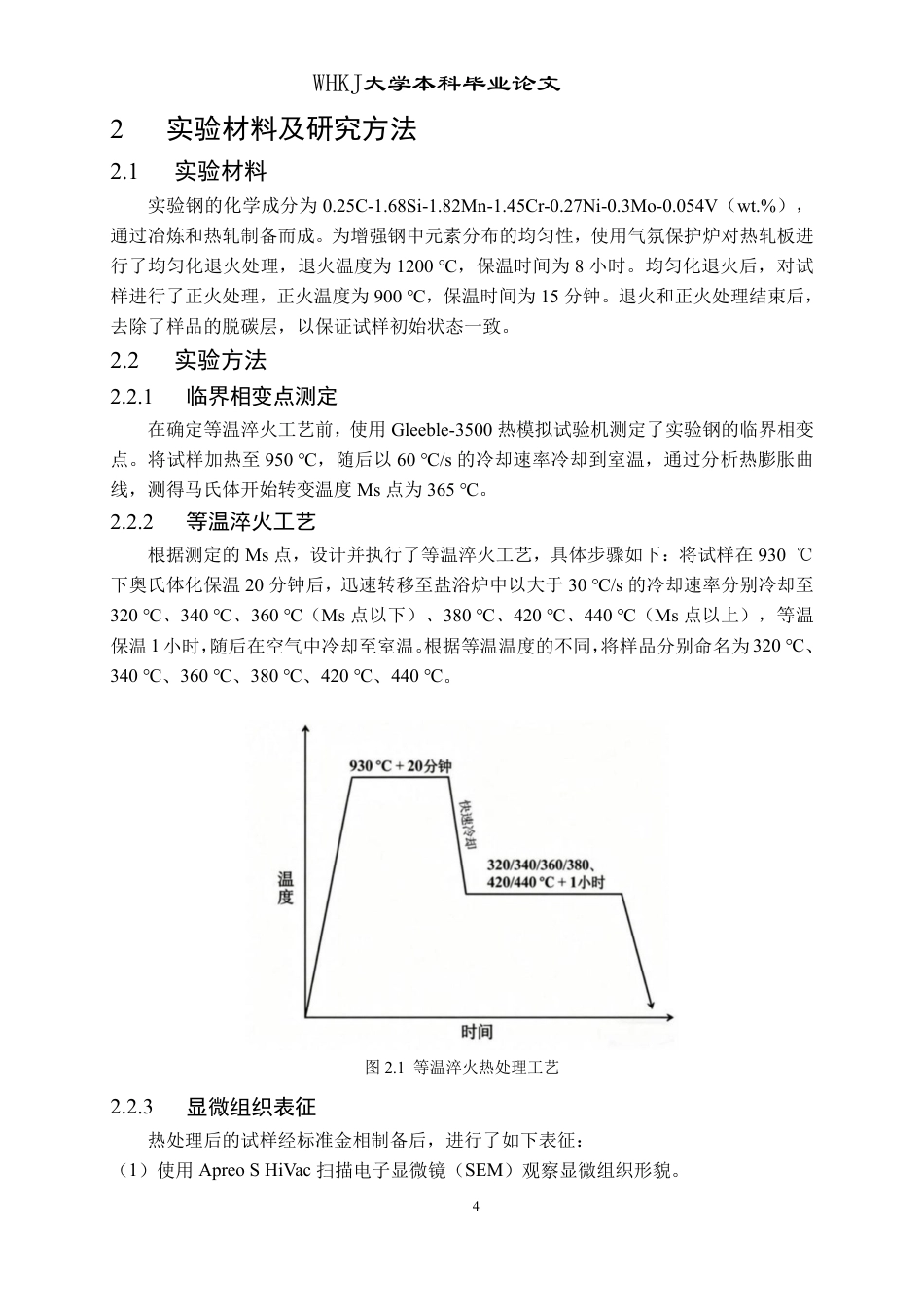

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第7页

7/23页

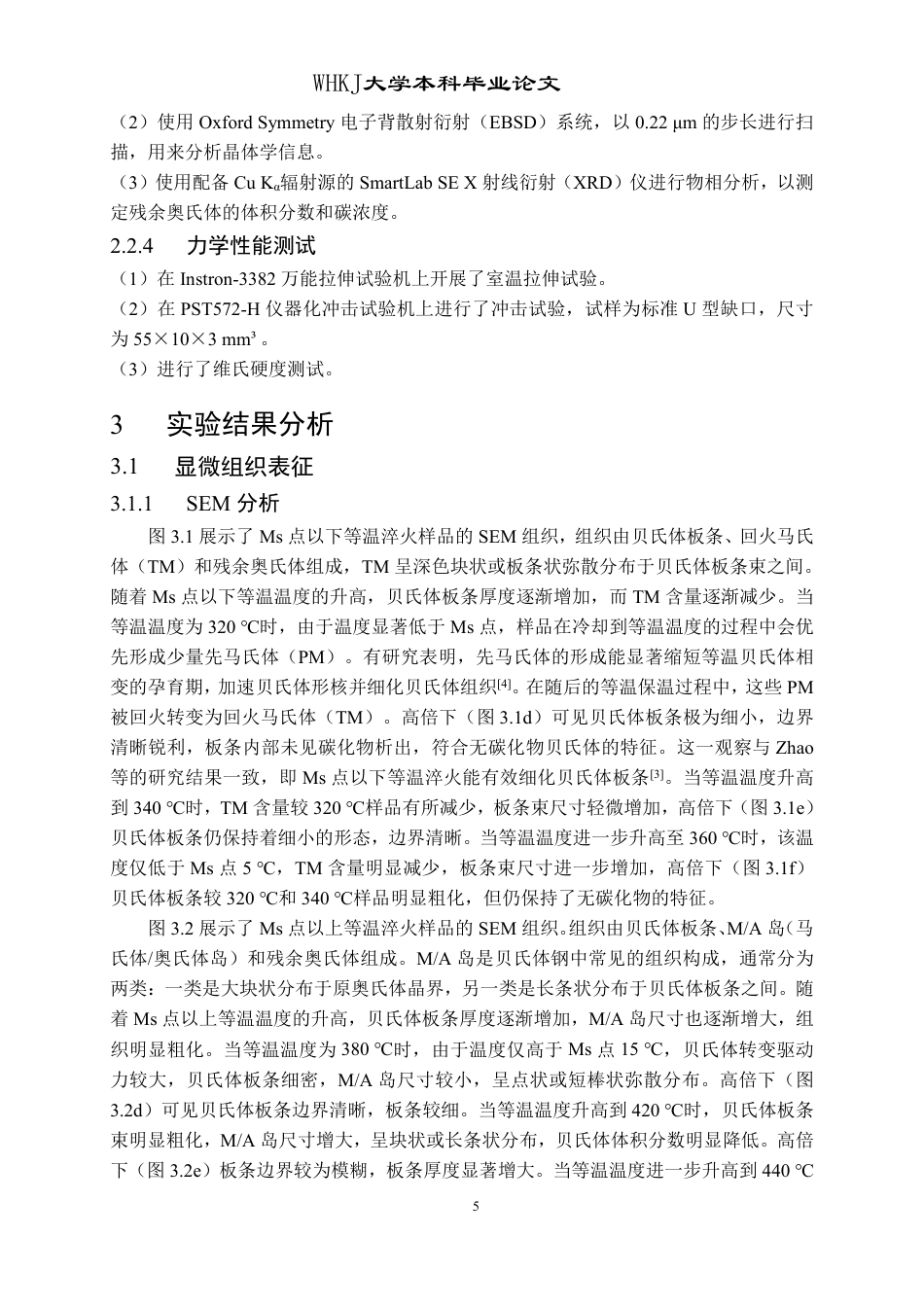

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第8页

8/23页

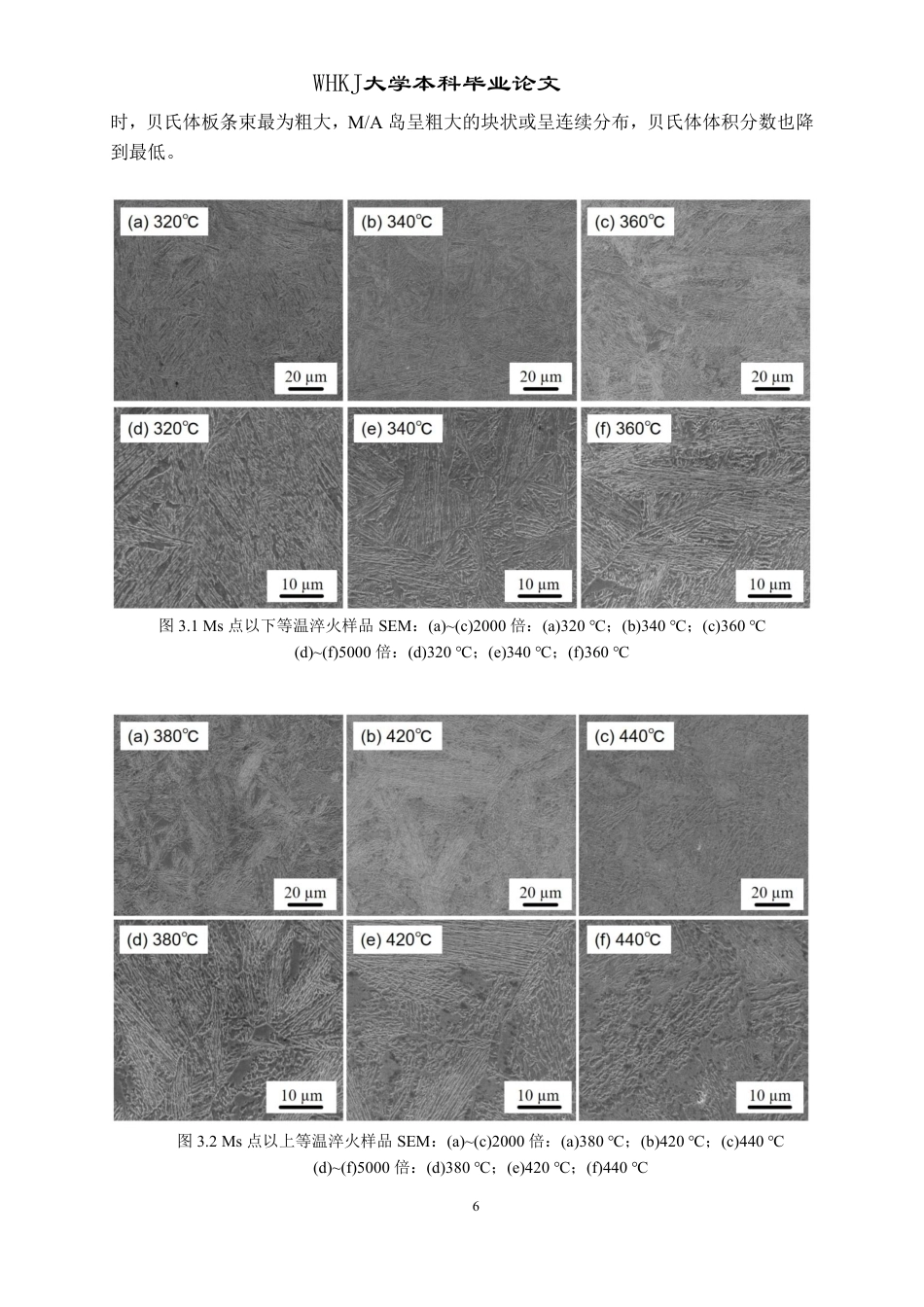

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第9页

9/23页

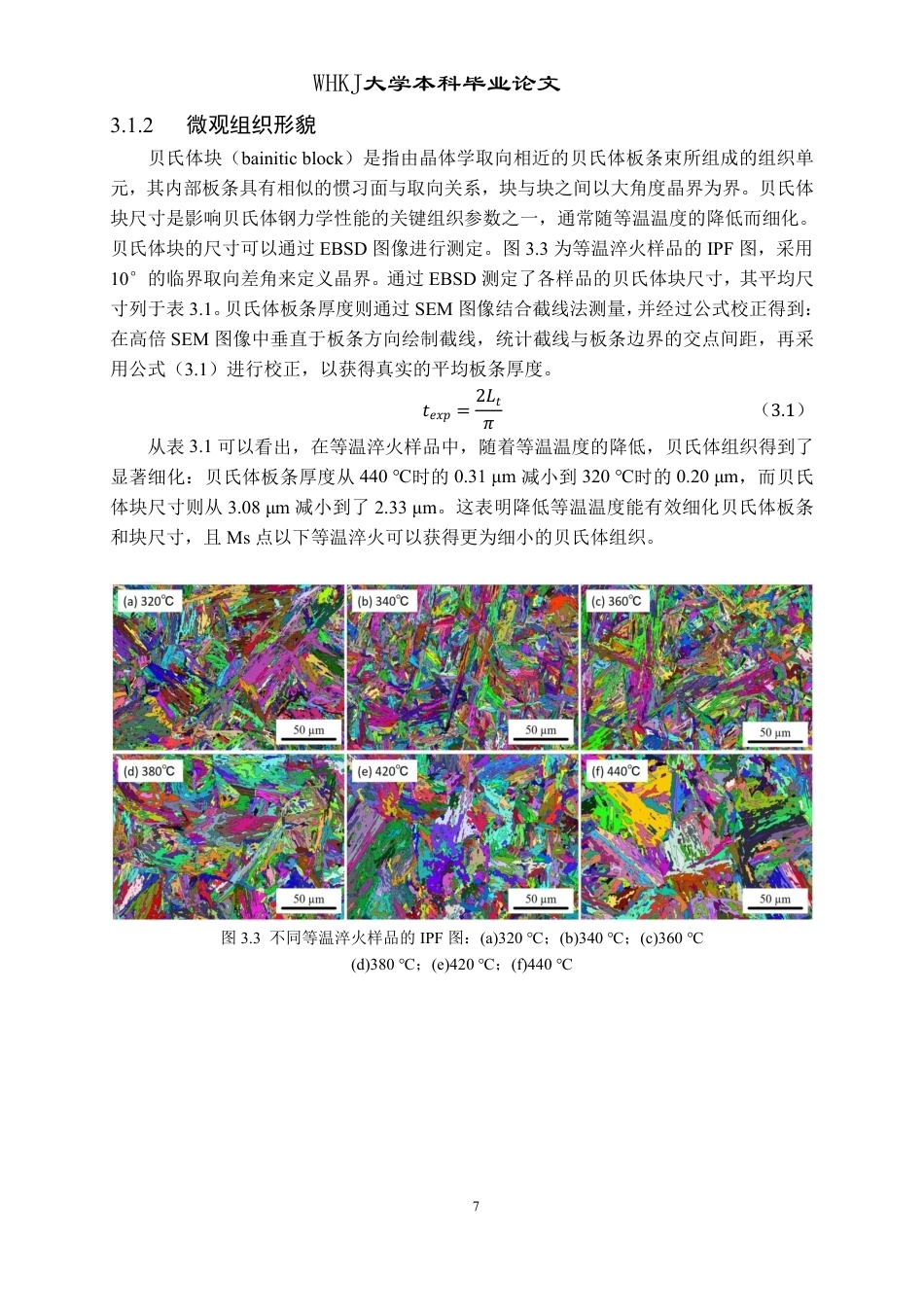

26年WP材料成型及控制工程 Ms以下等温淬火热处理对低碳贝氏体钢显微组织和力学性能的影响15.49-AI22.57-约17382字符-全日制.pdf_第10页

10/23页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/23

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ大学本科毕业论文I摘要本文以一种低碳无碳化物贝氏体钢为研究对象，利用扫描电子显微镜（SEM）、电子背散射衍射（EBSD）、X 射线衍射（XRD）以及拉伸试验和示波冲击试验，探讨了Ms 以下等温淬火工艺对低碳贝氏体钢组织和性能的影响。结果表明，与 Ms 点以上等温淬火相比，Ms 点以下处理能显著细化贝氏体组织。当等温温度从 440 ℃降至 320 ℃时，贝氏体板条厚度从 0.31 μm 细化至 0.20 μm，贝氏体块尺寸从 3.08 μm 减小至 2.33 μm。组织细化的主要原因是在 Ms 点以下进行等温淬火时一部分奥氏体会首先转变为马氏体，导致马氏体和奥氏体之间...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
