26年WP安全工程 制氢关键设备金属疲劳损伤机理研究3.49-AI-约36086字符-全日制.pdf

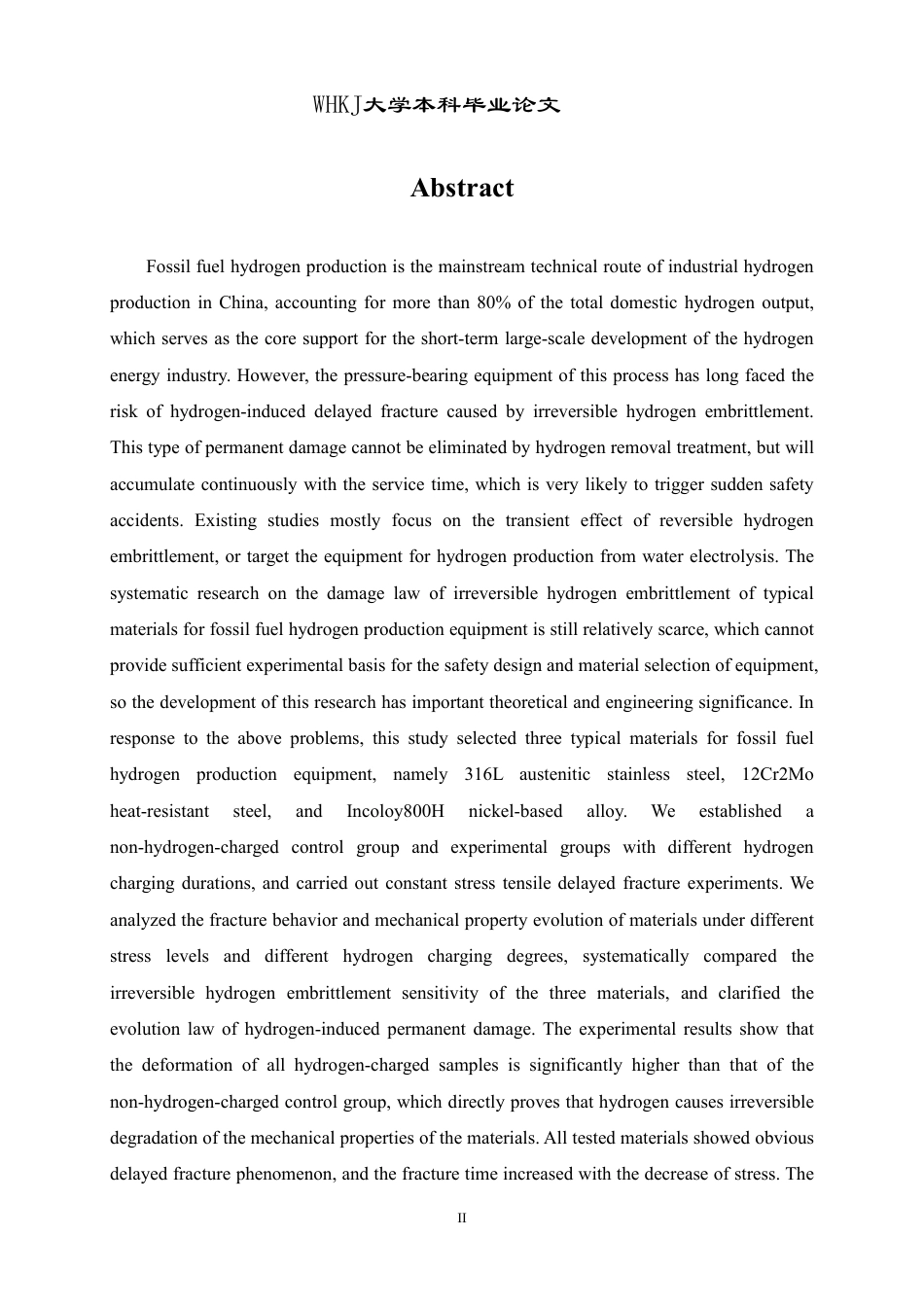

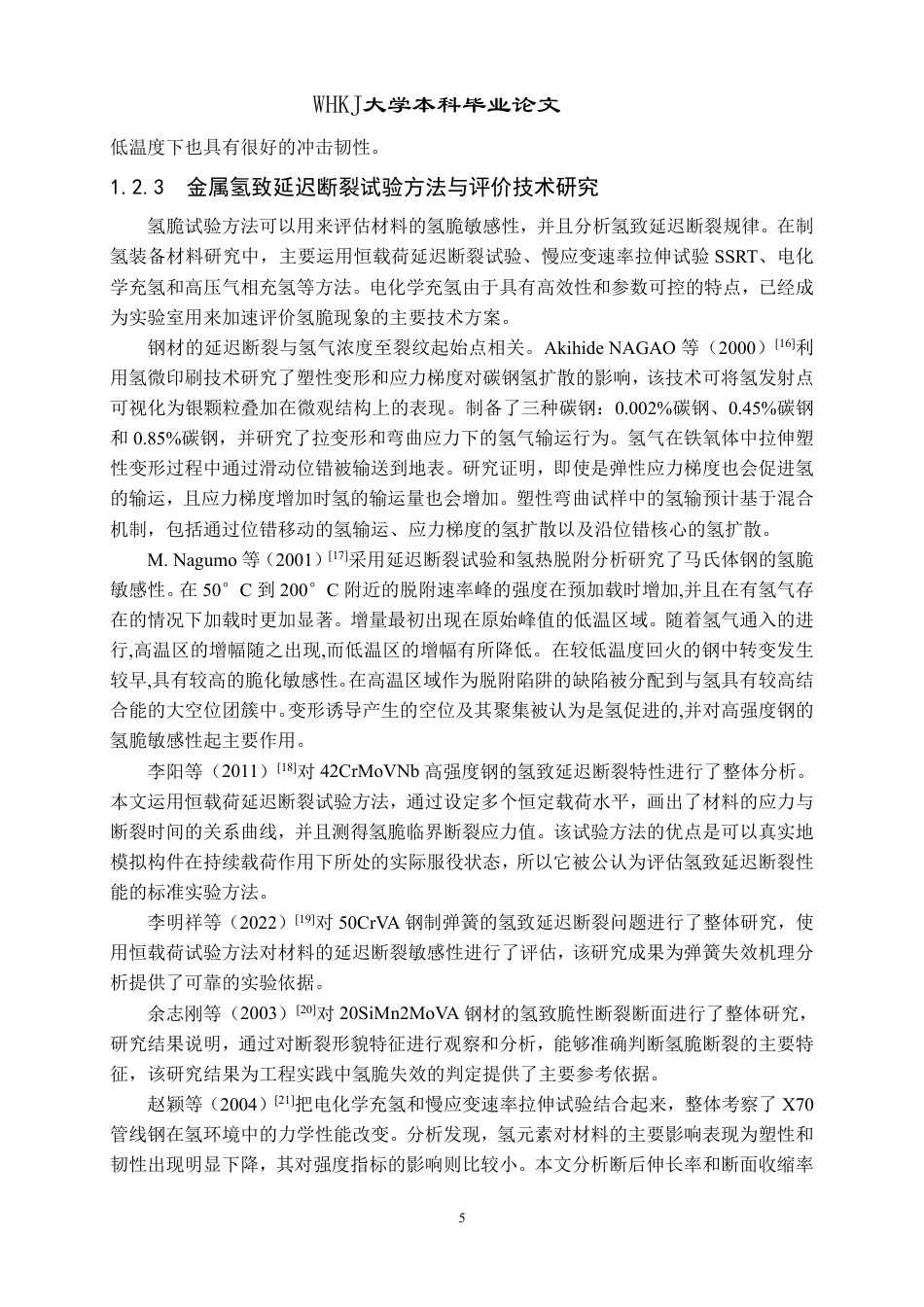

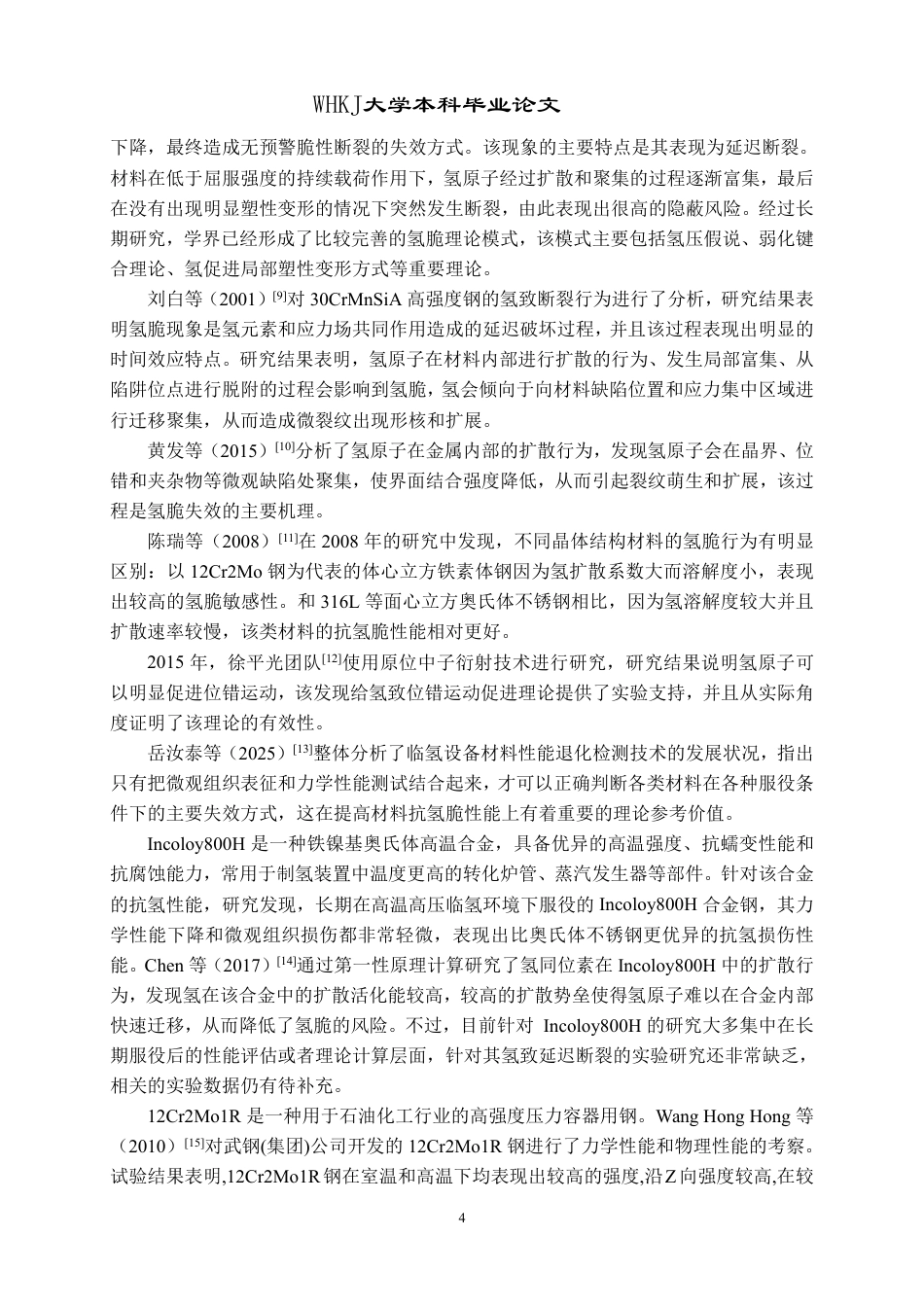

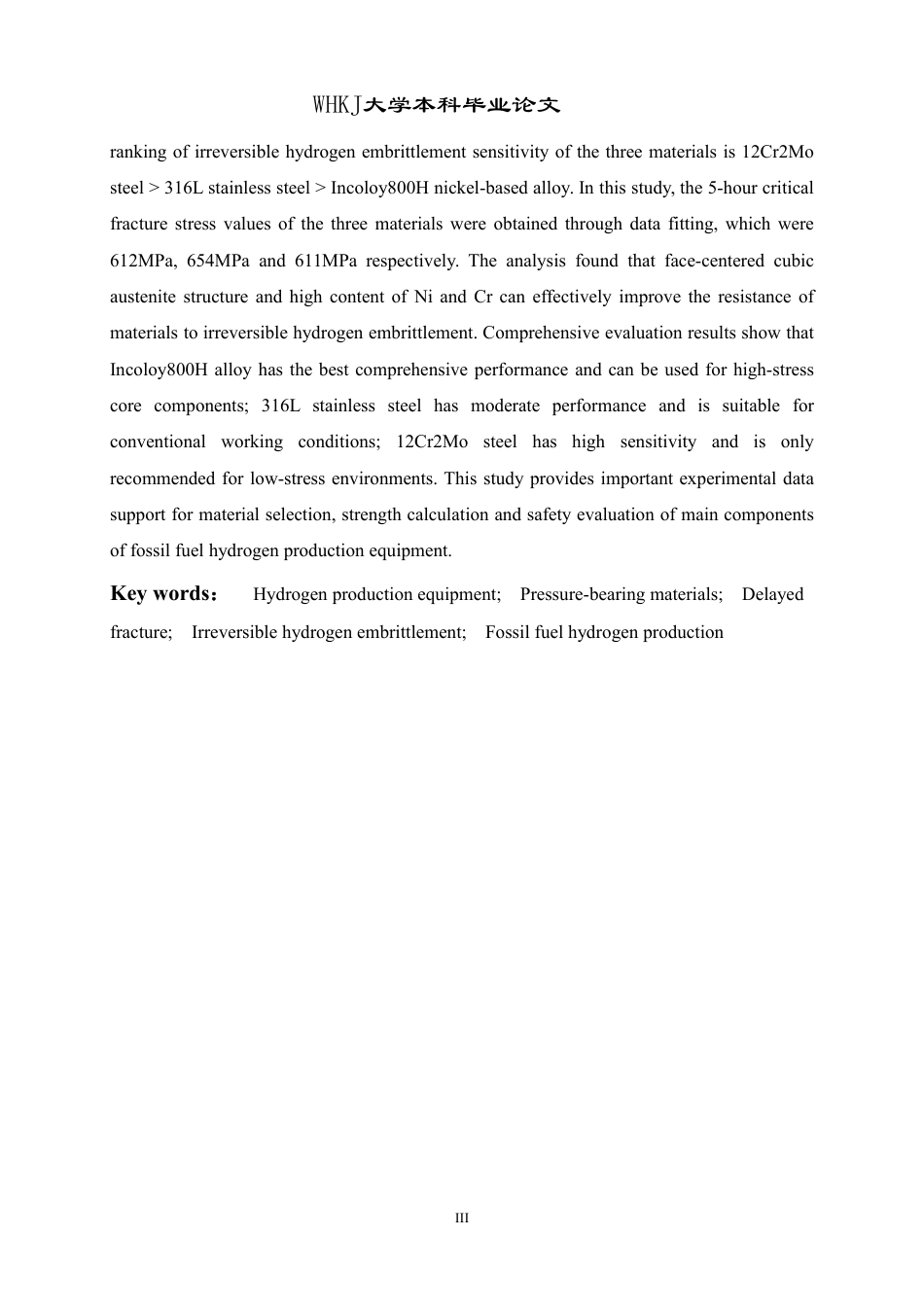

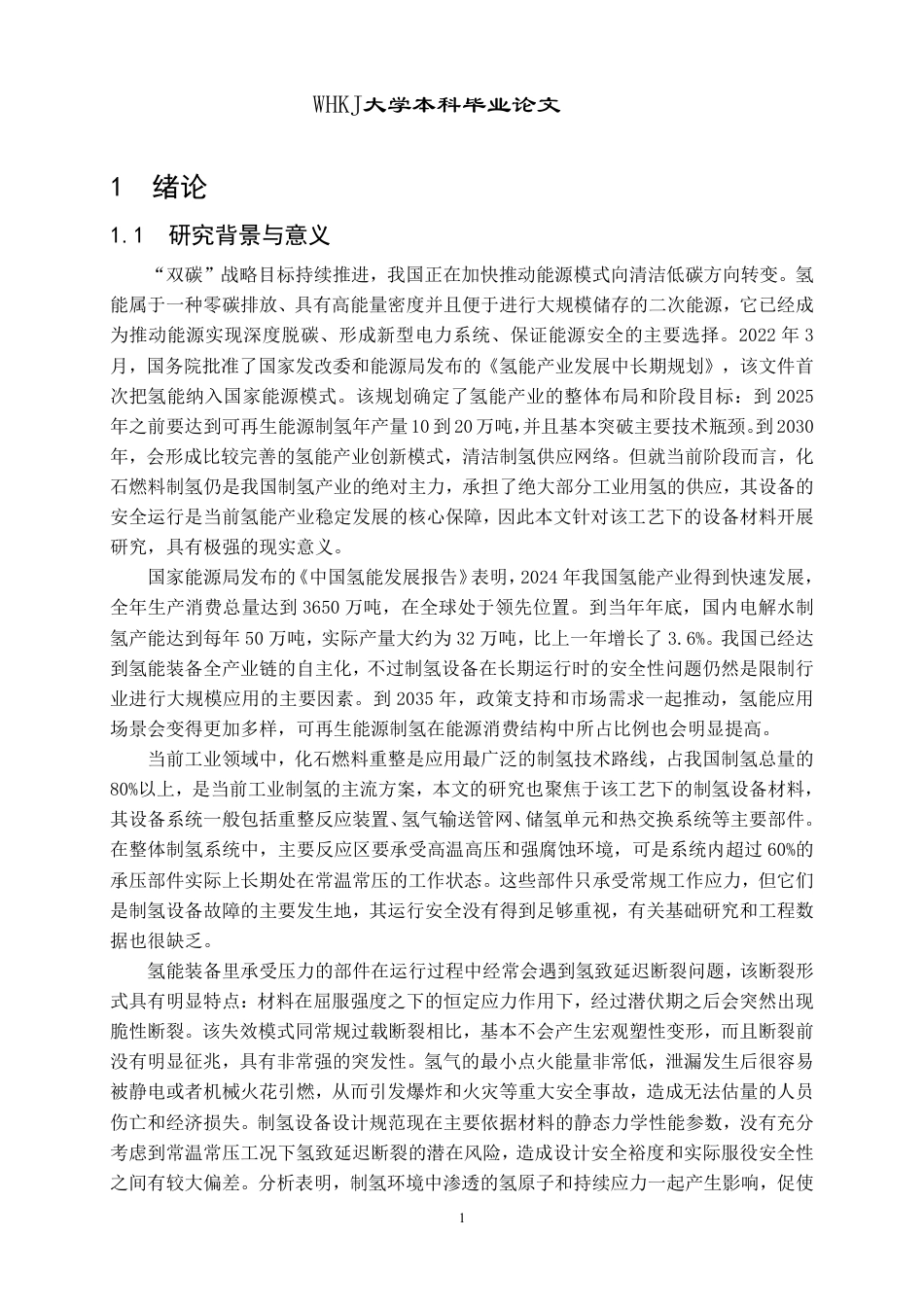

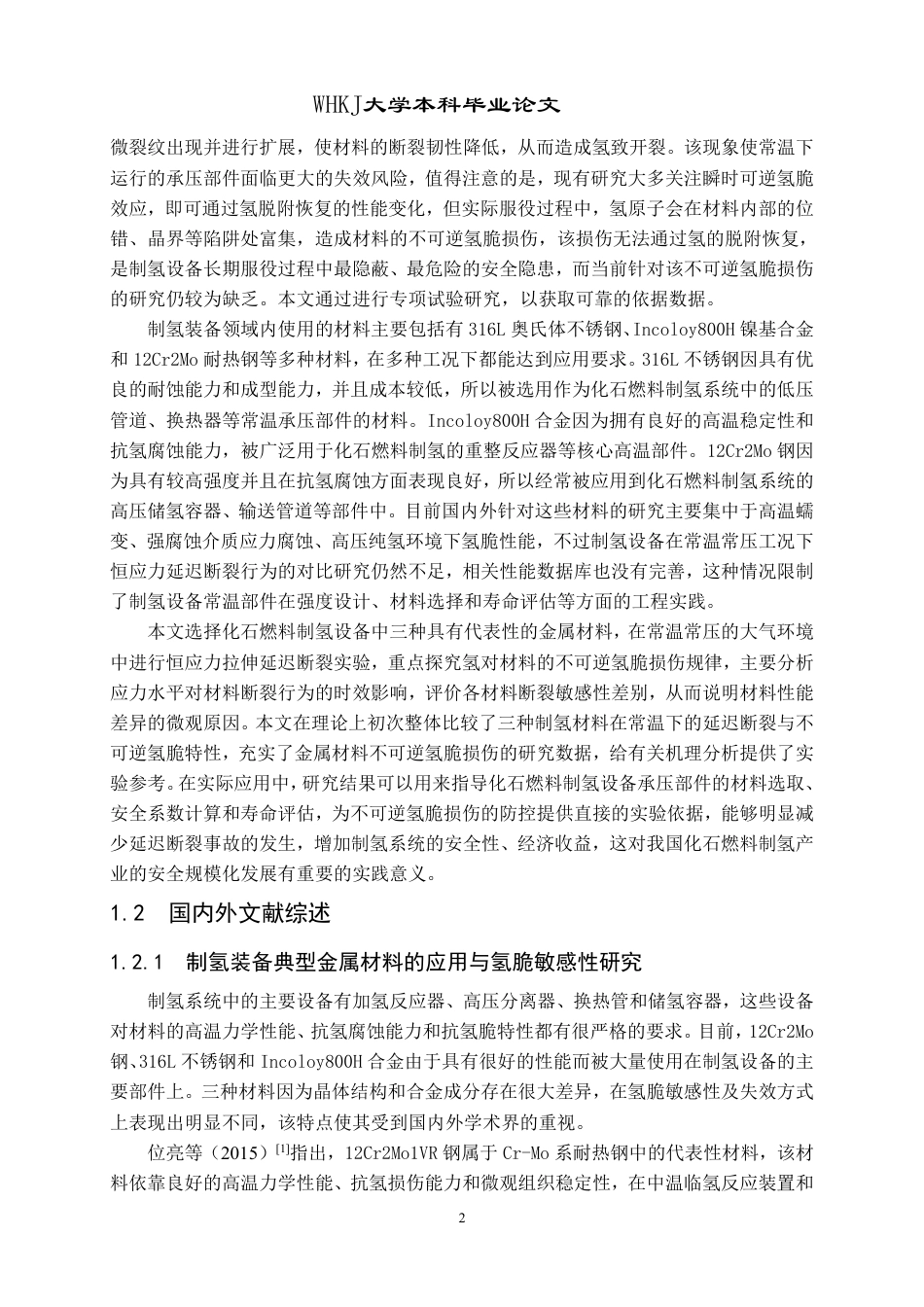

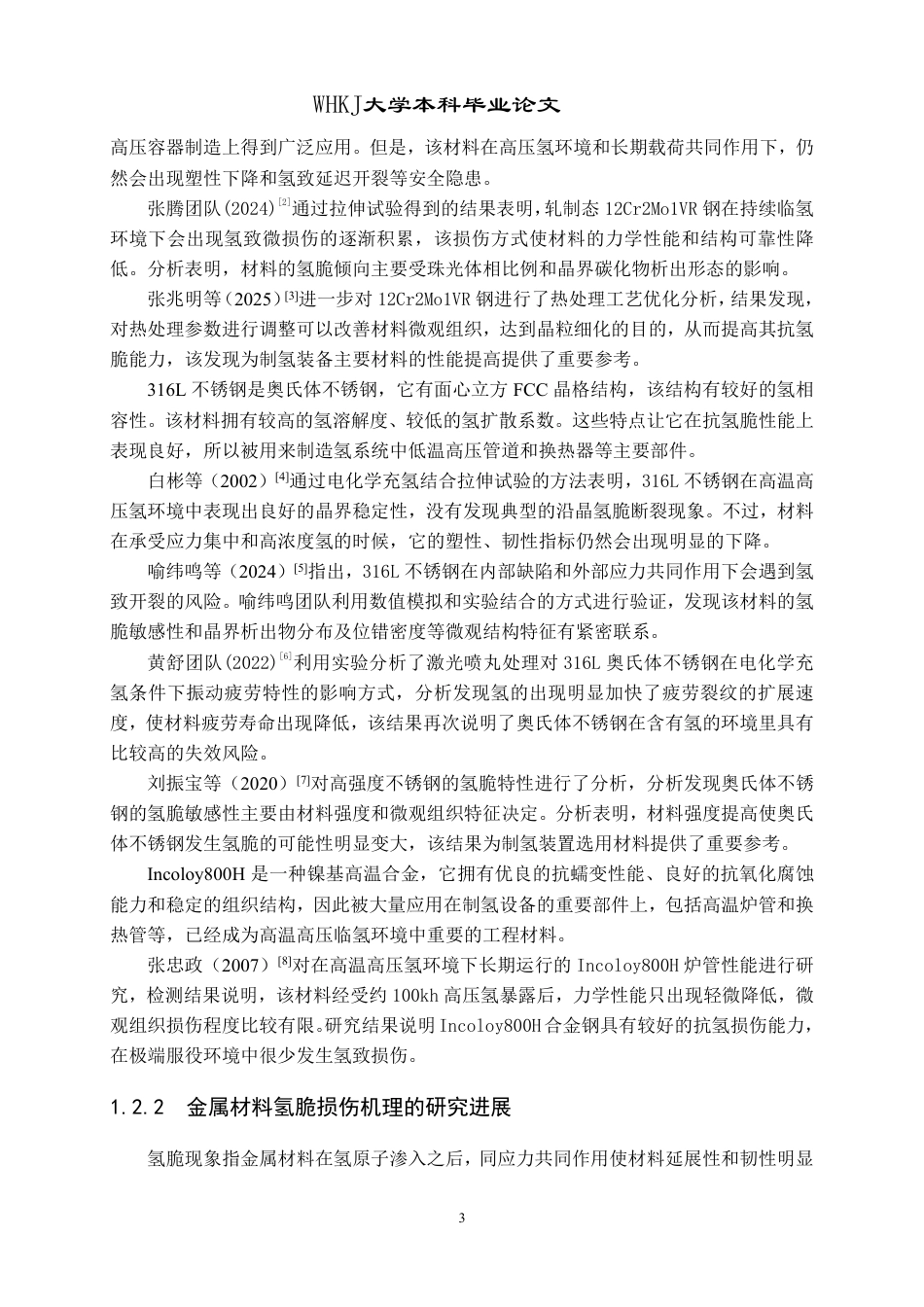

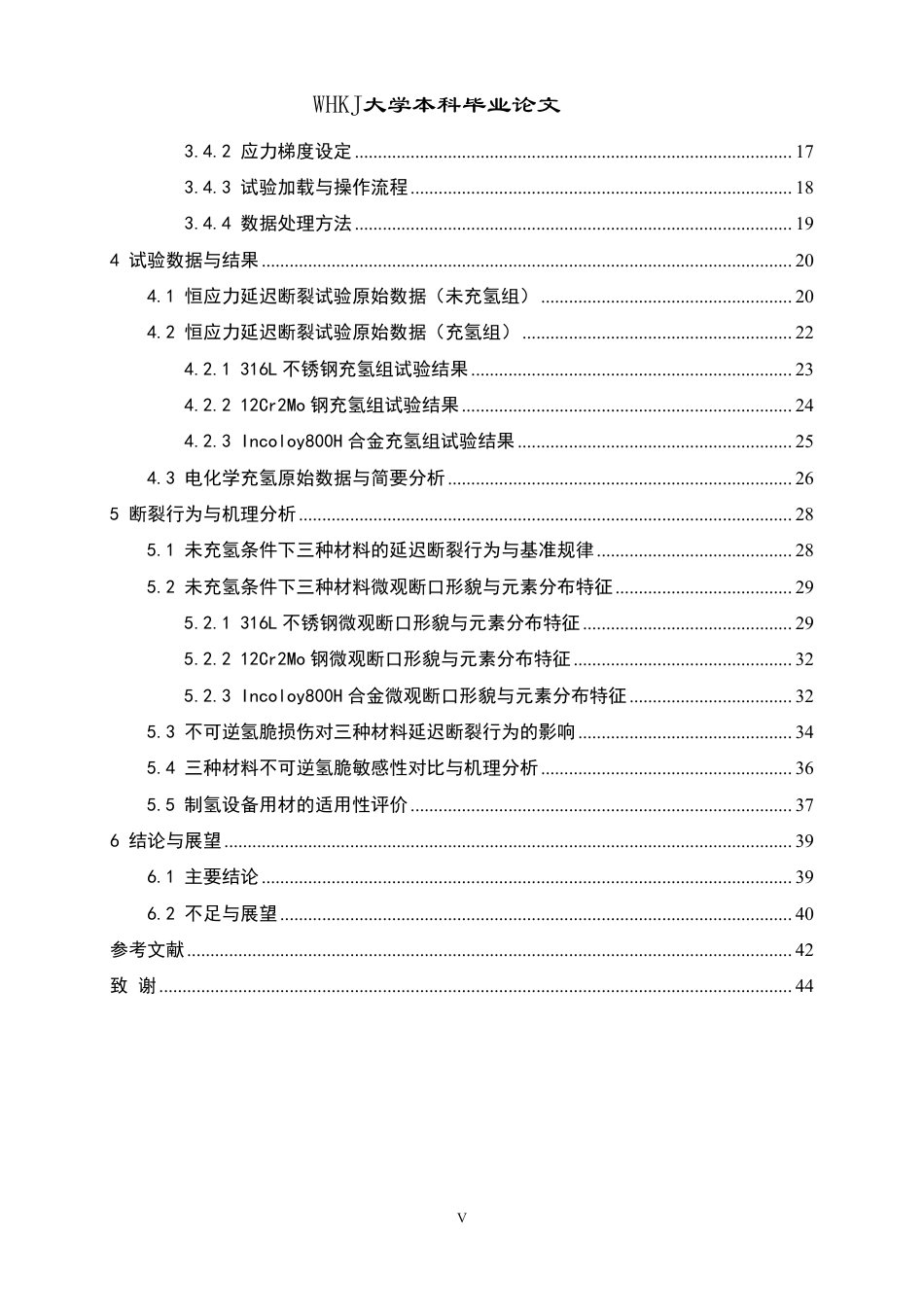

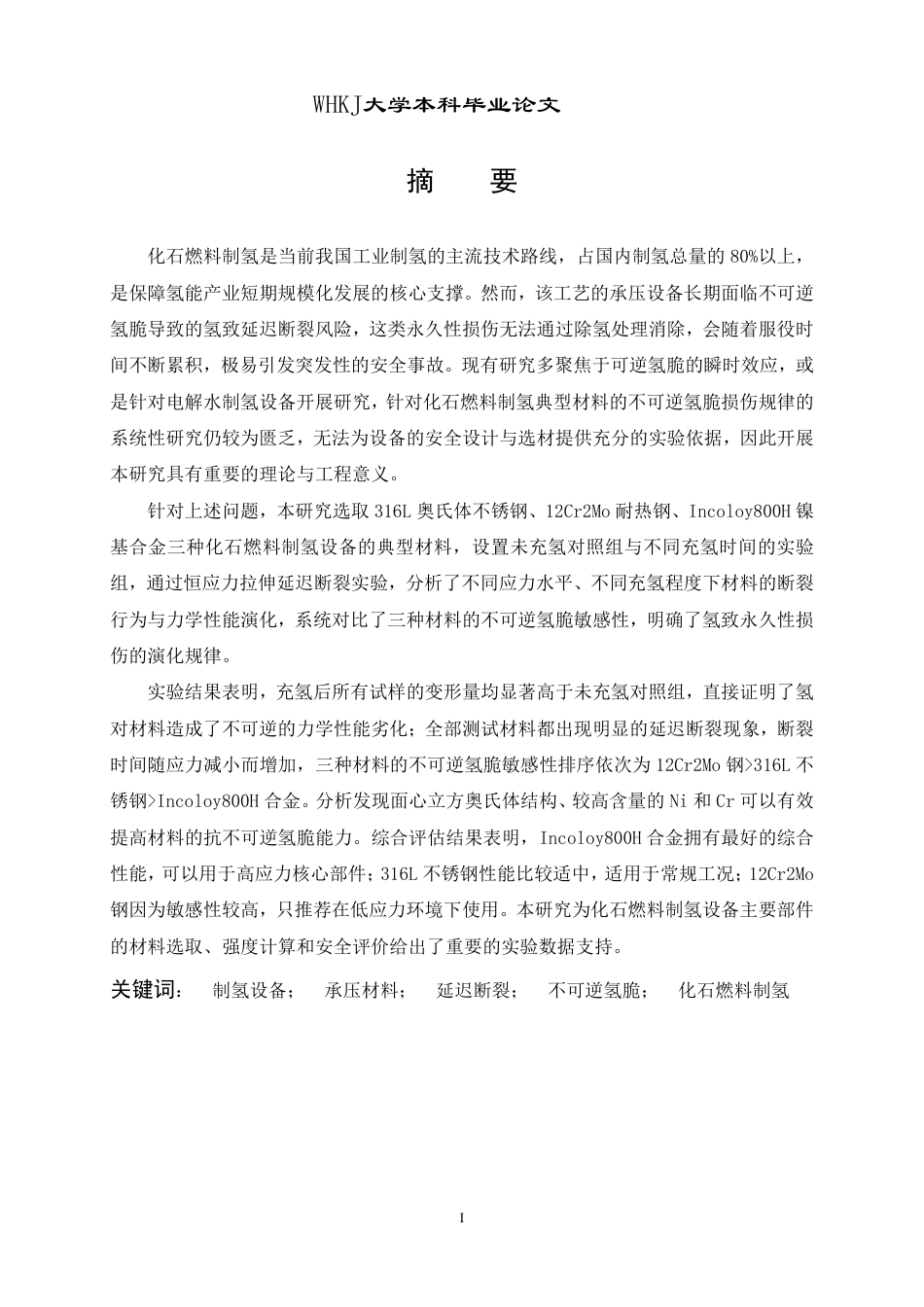

WHKJ大学本科毕业论文I摘要化石燃料制氢是当前我国工业制氢的主流技术路线，占国内制氢总量的 80%以上，是保障氢能产业短期规模化发展的核心支撑。然而，该工艺的承压设备长期面临不可逆氢脆导致的氢致延迟断裂风险，这类永久性损伤无法通过除氢处理消除，会随着服役时间不断累积，极易引发突发性的安全事故。现有研究多聚焦于可逆氢脆的瞬时效应，或是针对电解水制氢设备开展研究，针对化石燃料制氢典型材料的不可逆氢脆损伤规律的系统性研究仍较为匮乏，无法为设备的安全设计与选材提供充分的实验依据，因此开展本研究具有重要的理论与工程意义。针对上述问题，本研究...
