26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 3.11 MB
约27页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

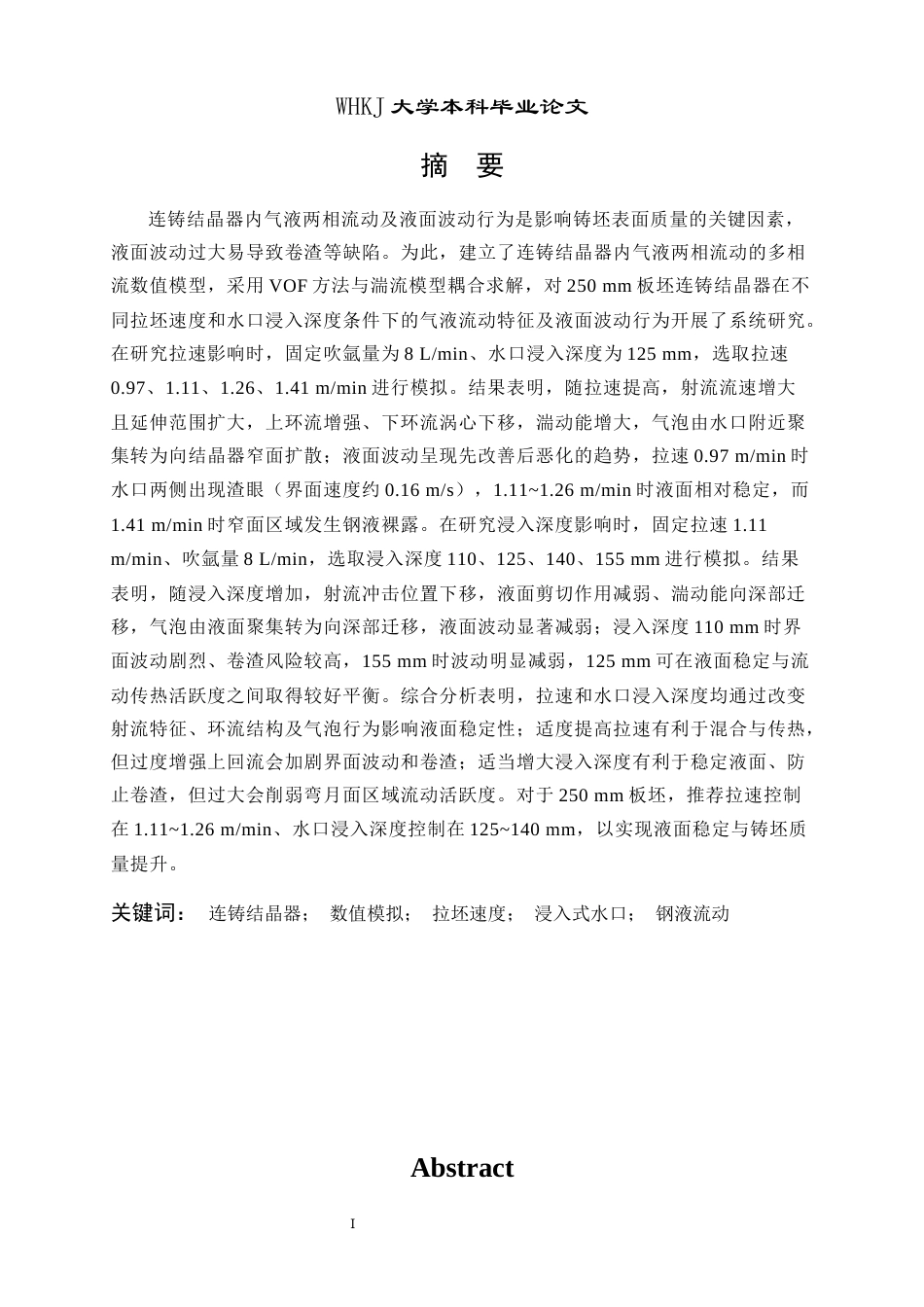

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第1页

1/27页

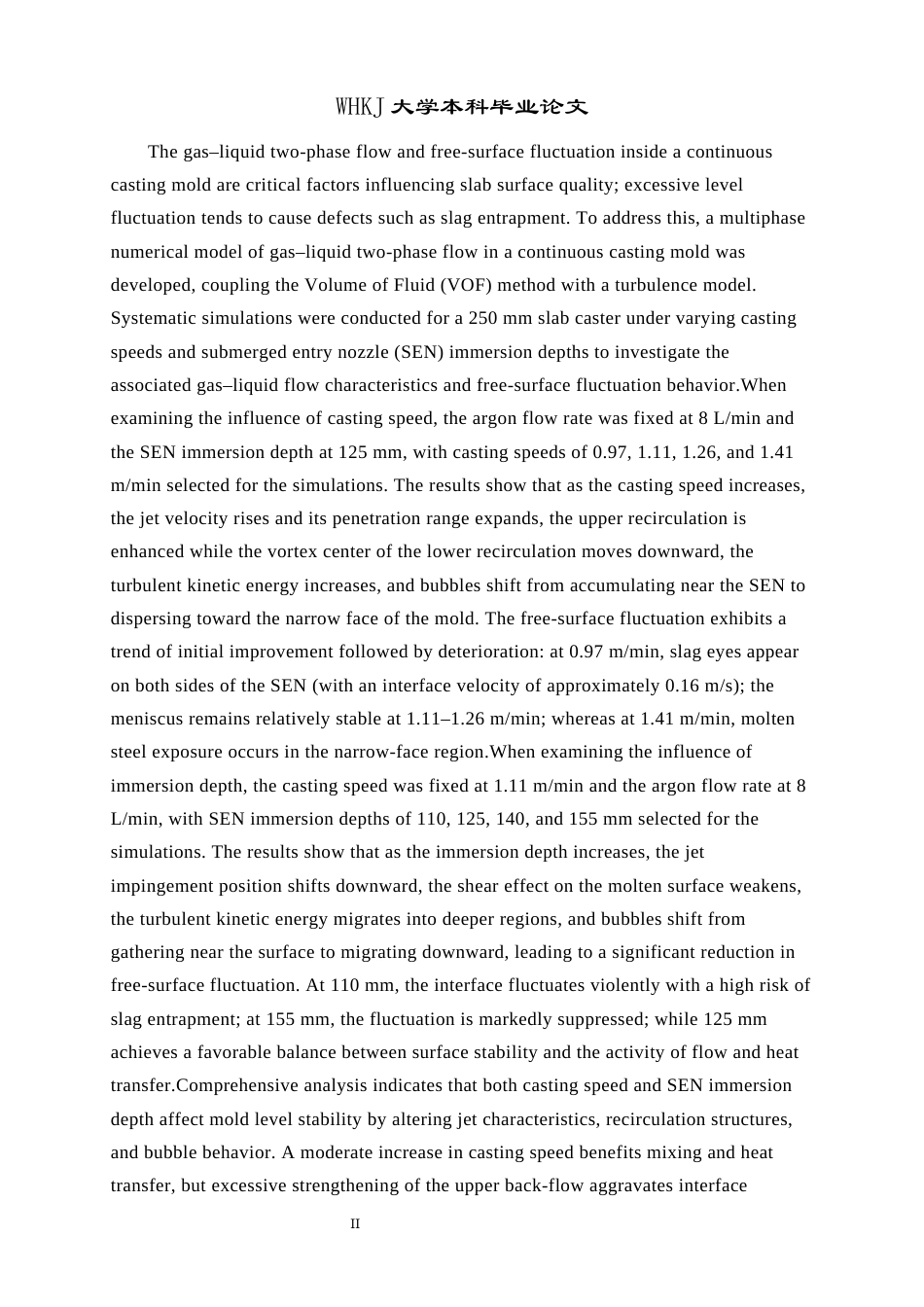

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第2页

2/27页

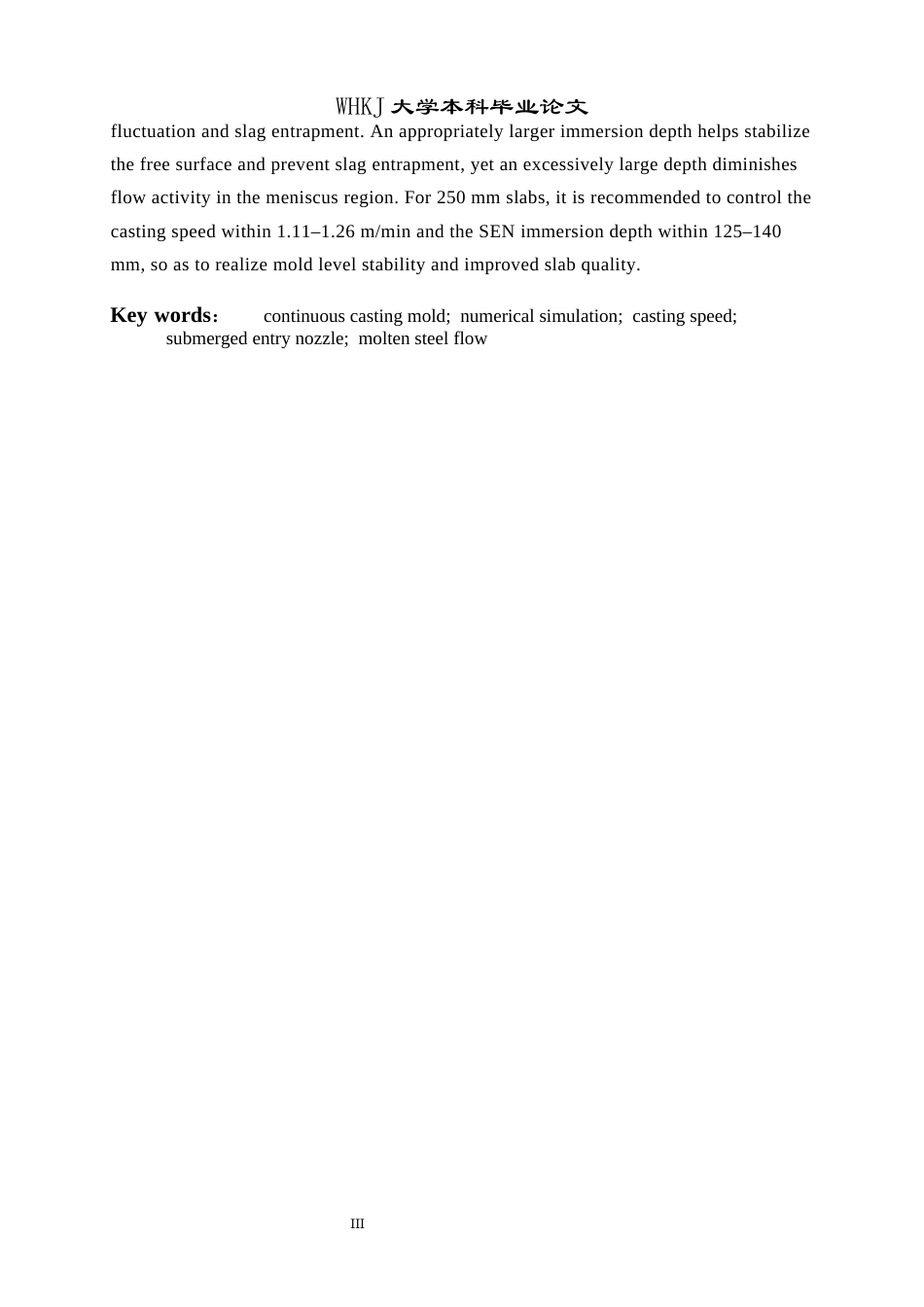

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第3页

3/27页

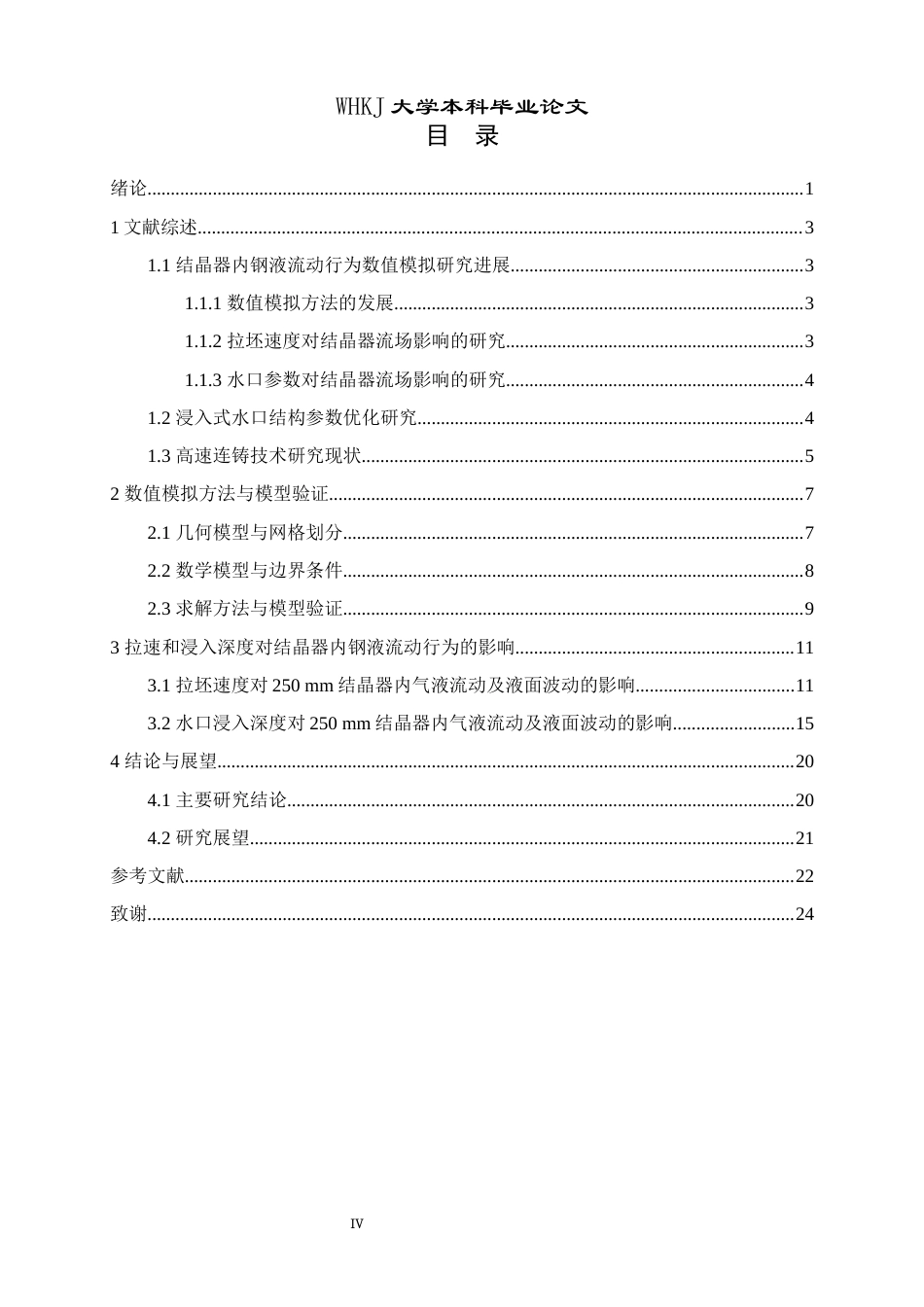

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第4页

4/27页

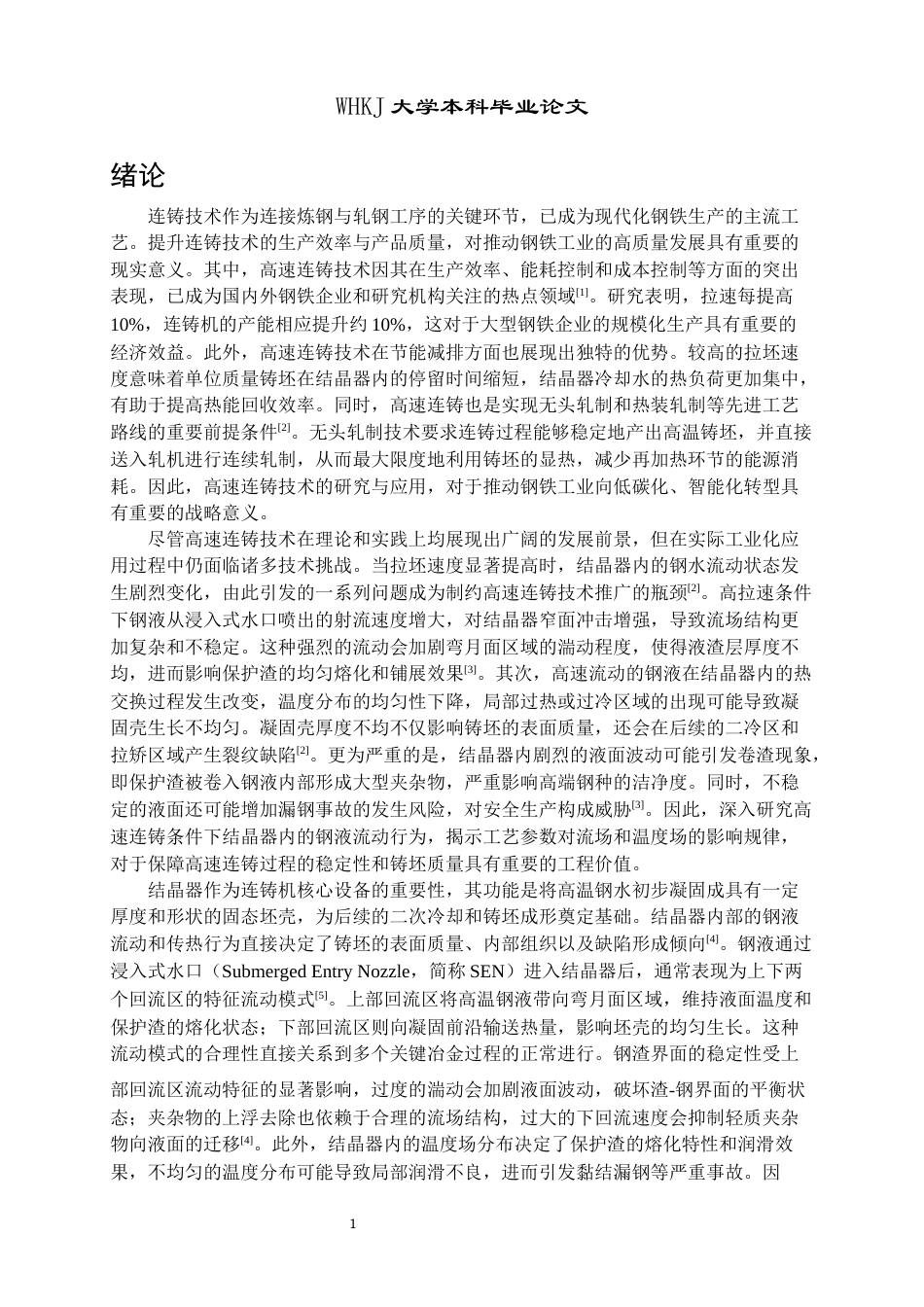

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第5页

5/27页

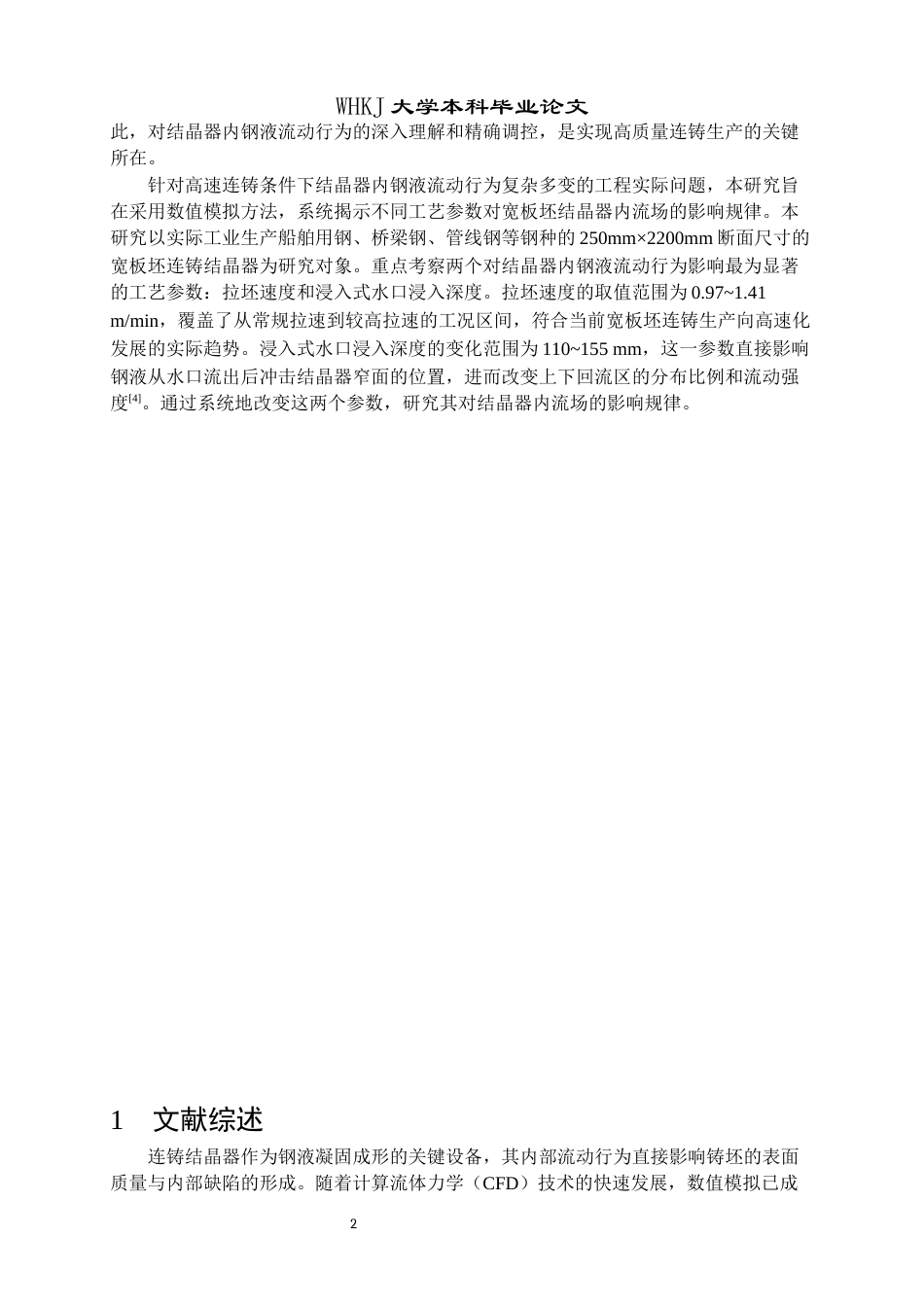

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第6页

6/27页

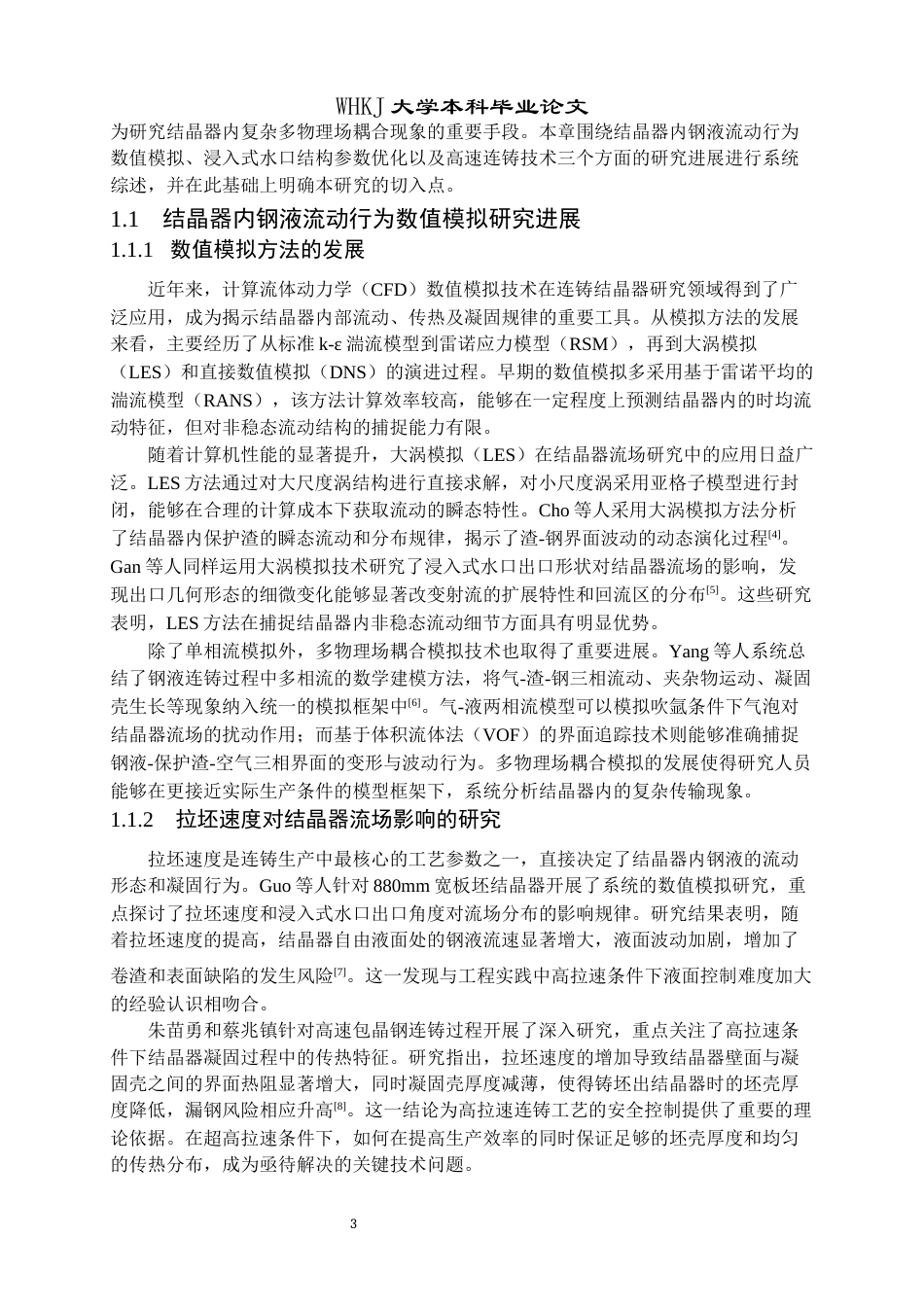

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第7页

7/27页

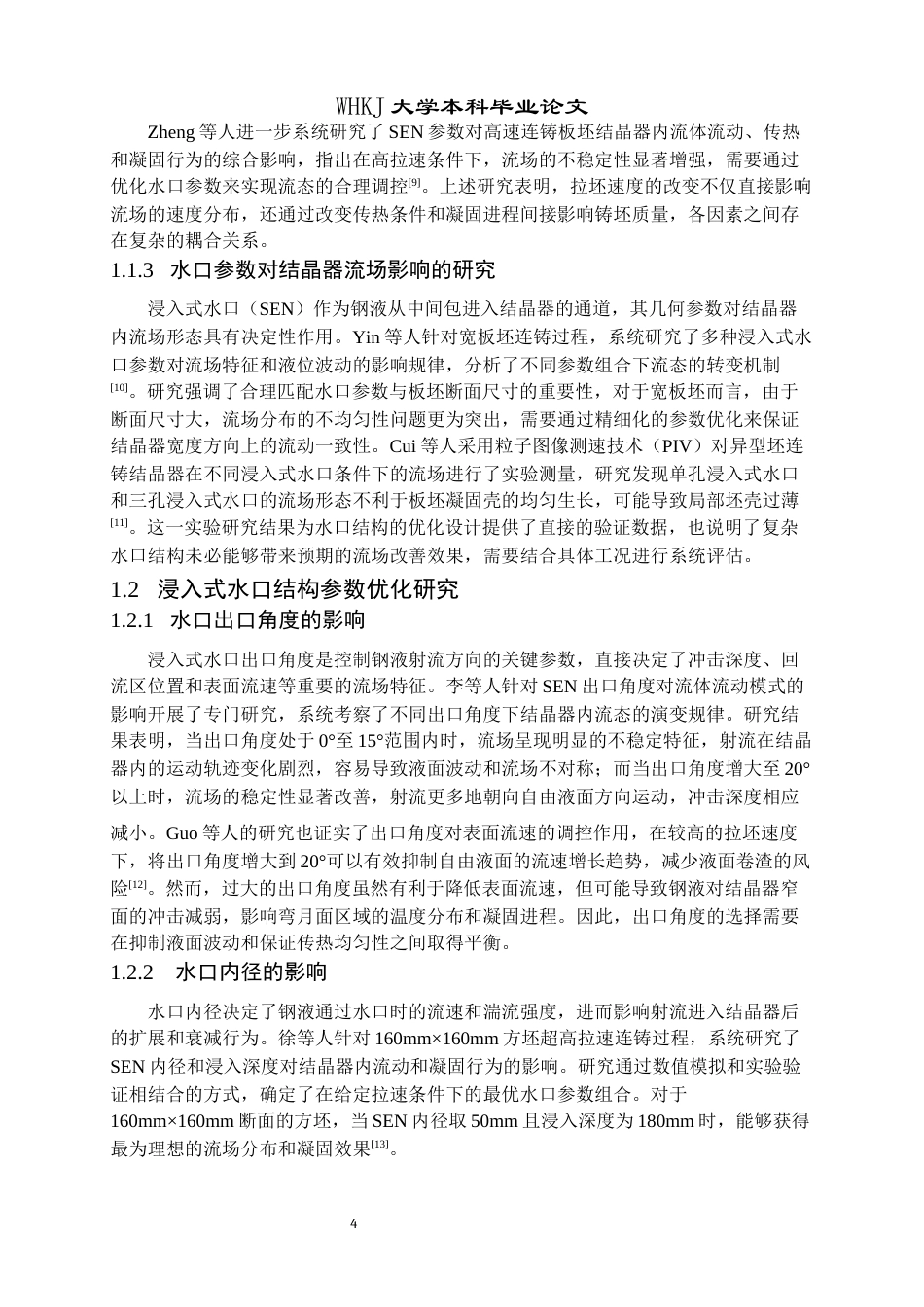

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第8页

8/27页

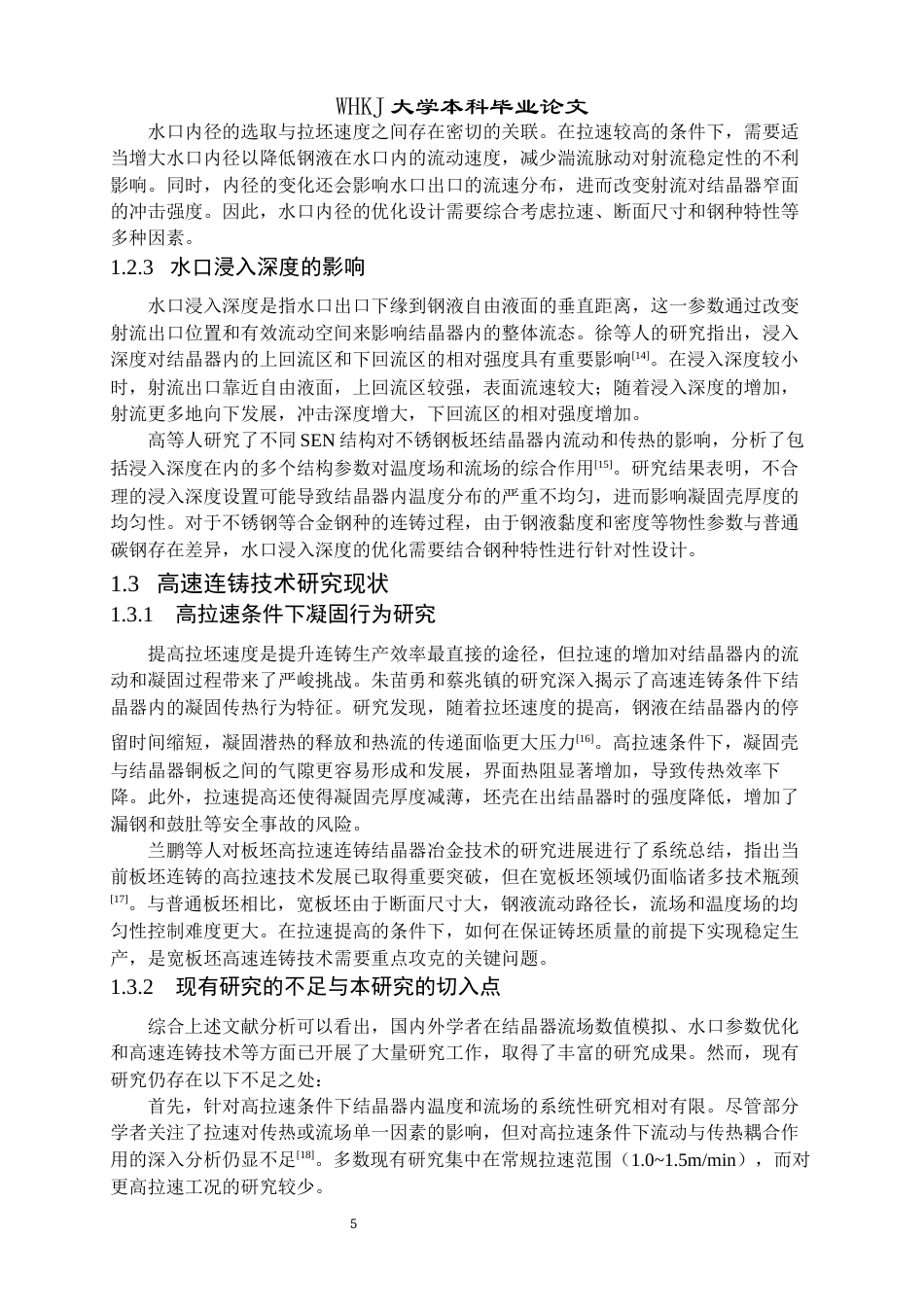

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第9页

9/27页

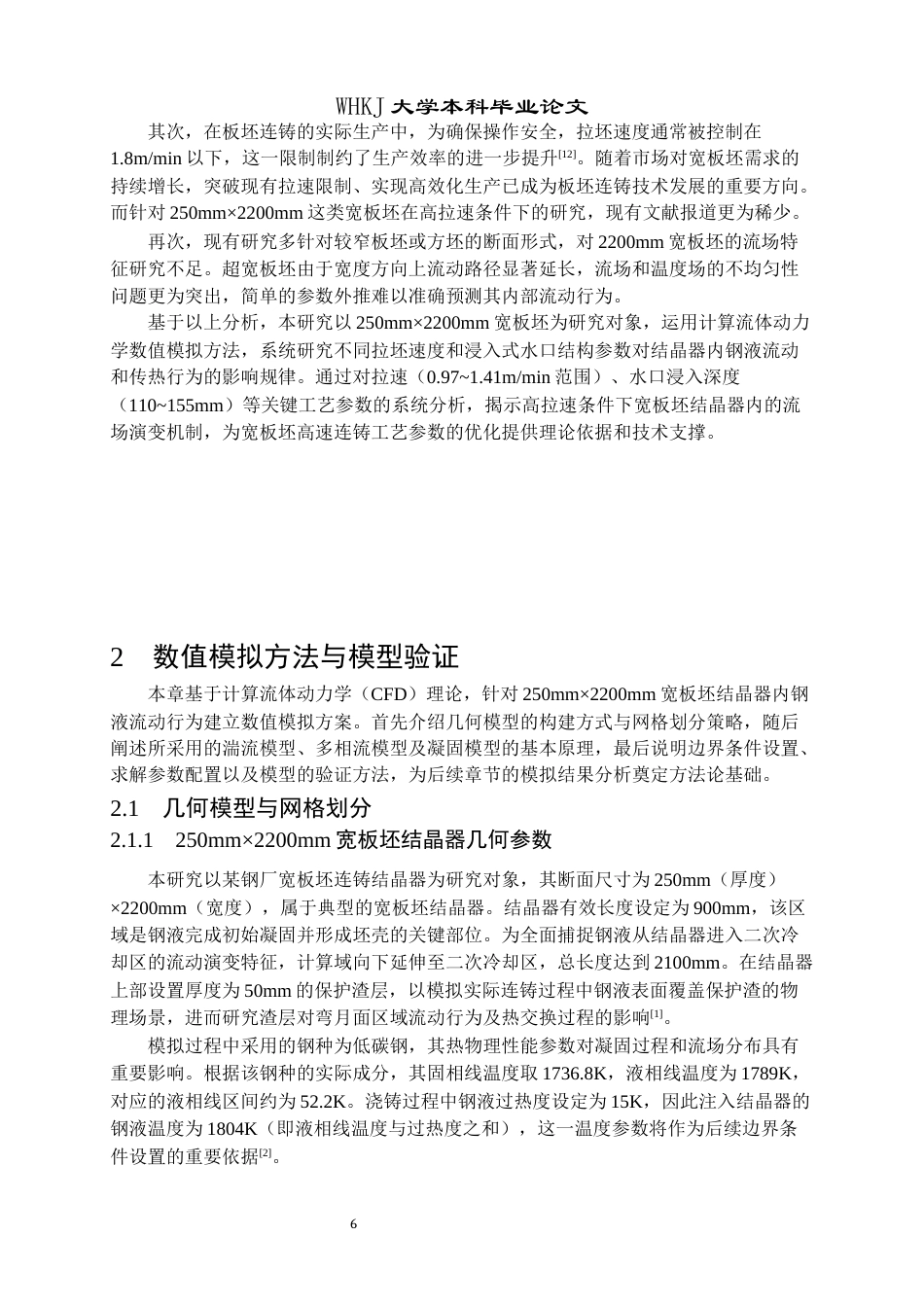

26年WP英才计划 250mm×2200mm板坯结晶器内钢液流动行为研究13.32-AI全日(17639字).docx_第10页

10/27页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/27

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

IWHKJ 大学本科毕业论文摘要连铸结晶器内气液两相流动及液面波动行为是影响铸坯表面质量的关键因素，液面波动过大易导致卷渣等缺陷。为此，建立了连铸结晶器内气液两相流动的多相流数值模型，采用 VOF 方法与湍流模型耦合求解，对 250 mm 板坯连铸结晶器在不同拉坯速度和水口浸入深度条件下的气液流动特征及液面波动行为开展了系统研究。在研究拉速影响时，固定吹氩量为 8 L/min、水口浸入深度为 125 mm，选取拉速0.97、1.11、1.26、1.41 m/min 进行模拟。结果表明，随拉速提高，射流流速增大且延伸范围扩大，上环流增强、下环流涡心下移，湍动能增大，气...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
