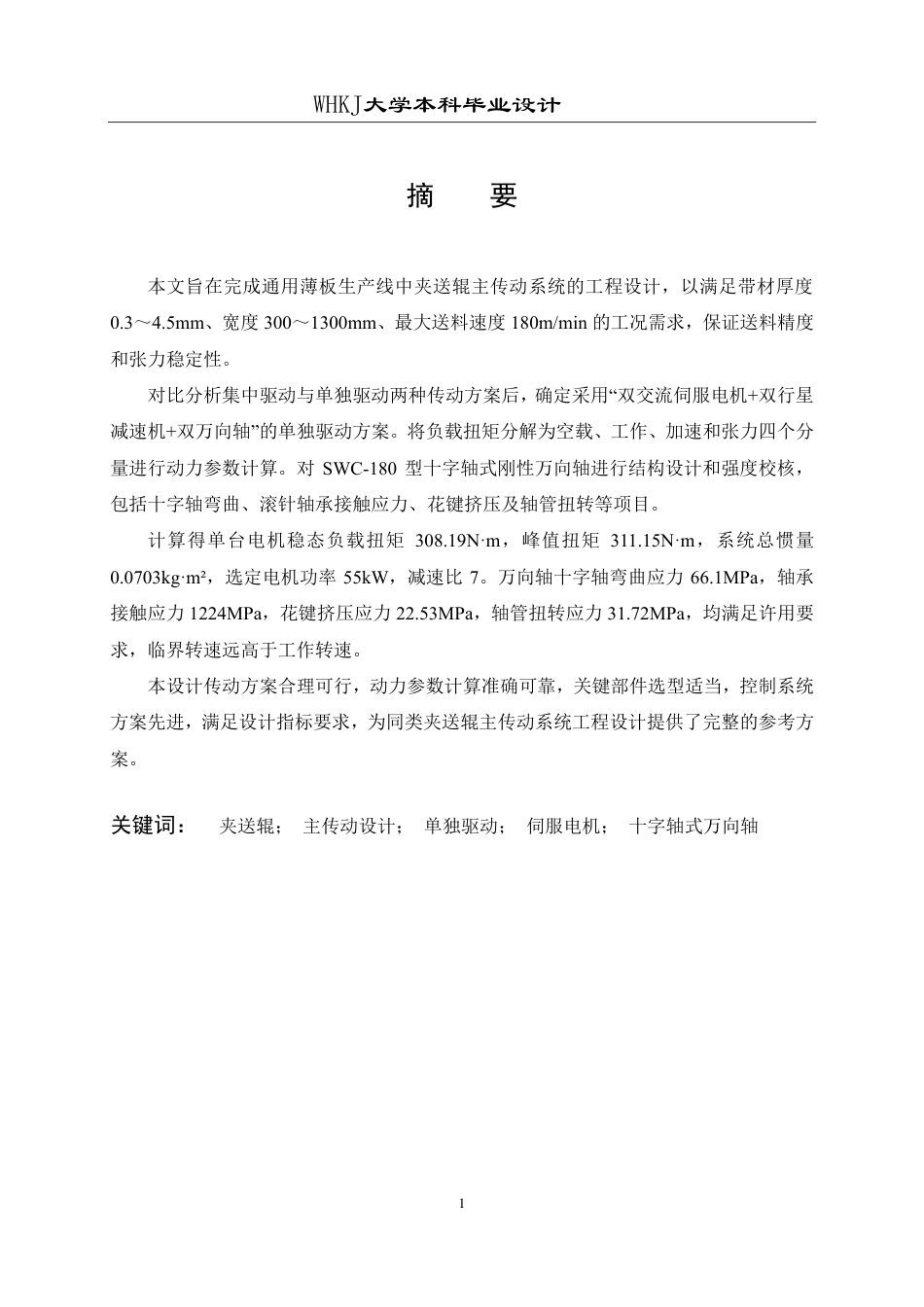

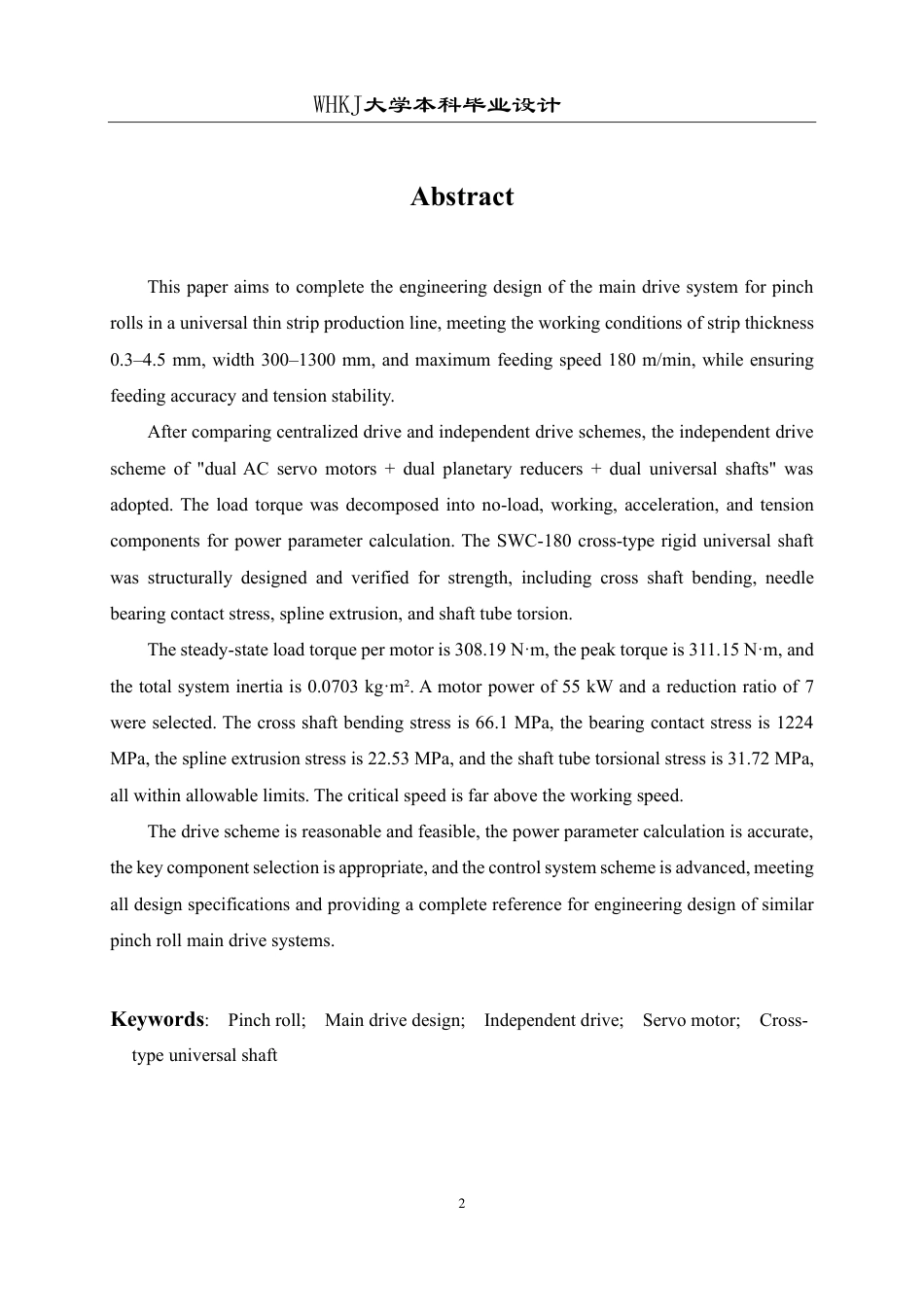

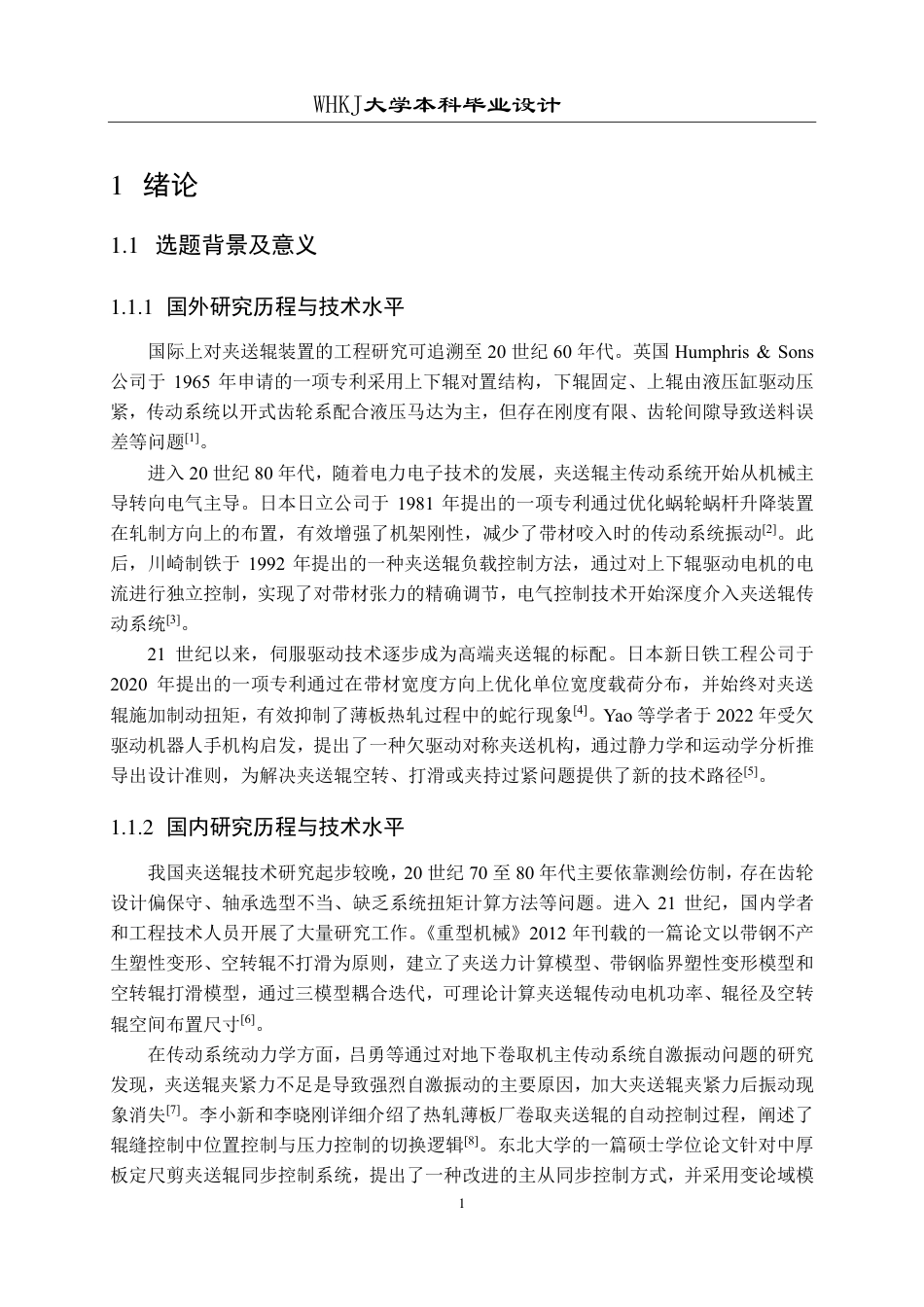

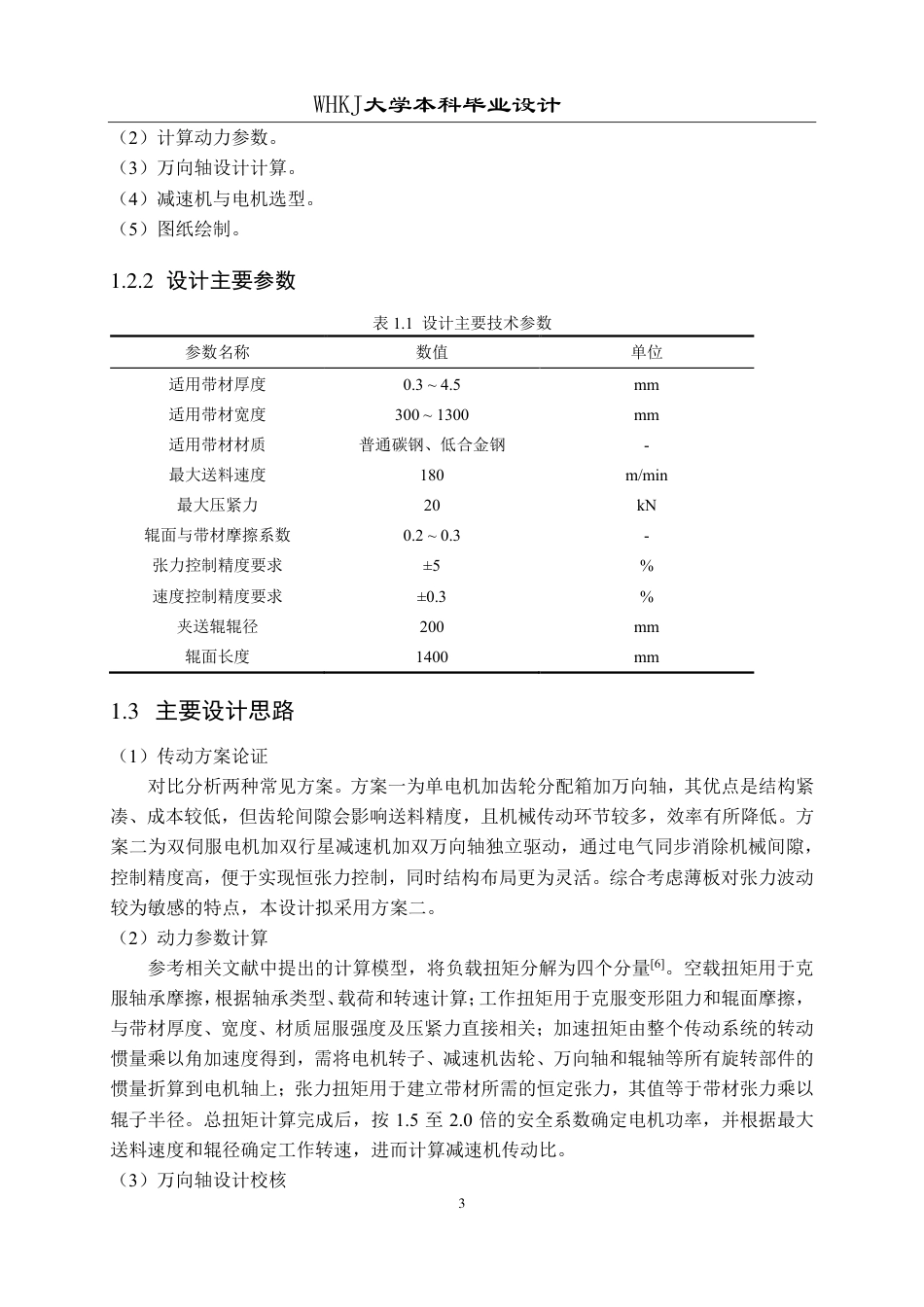

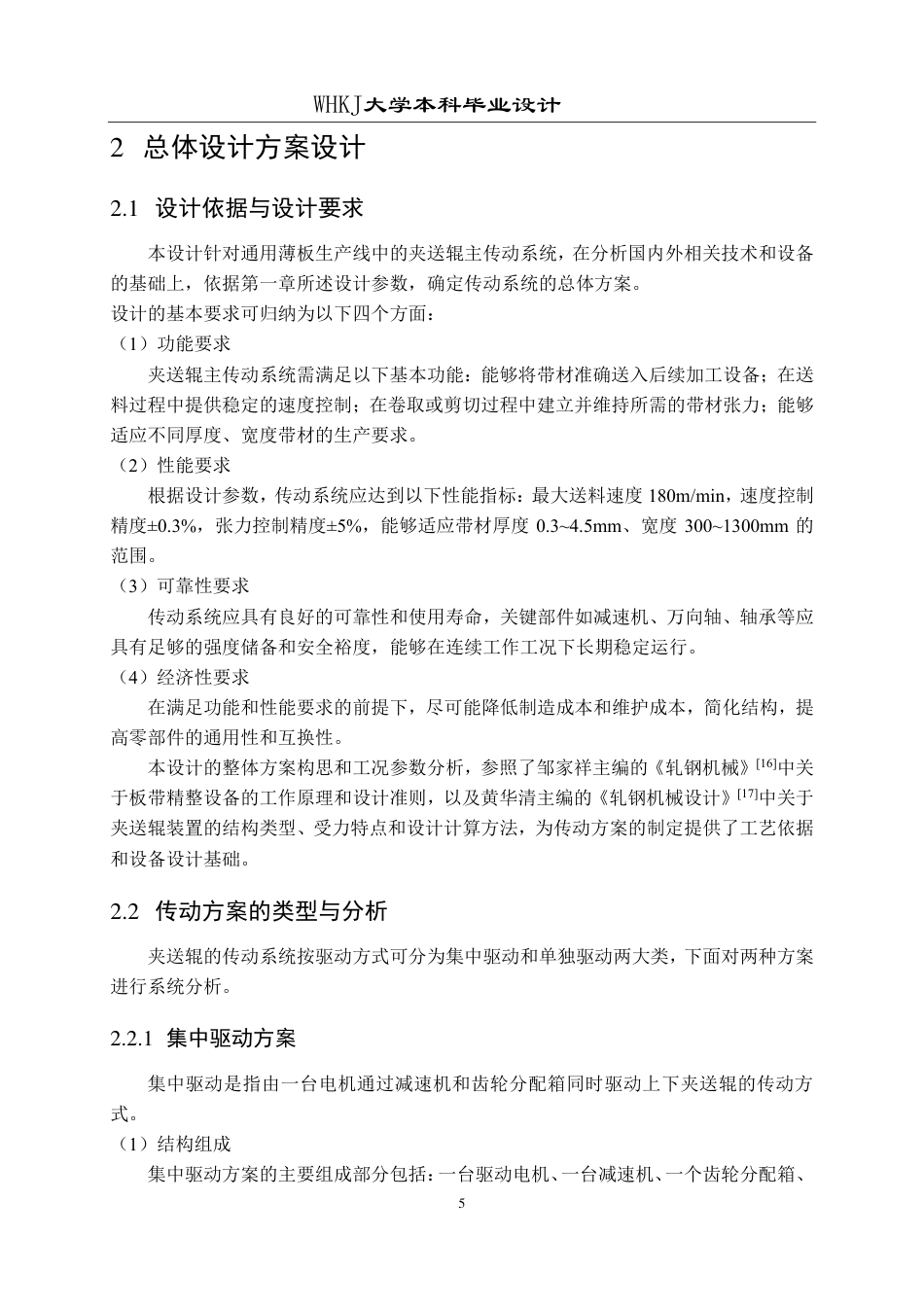

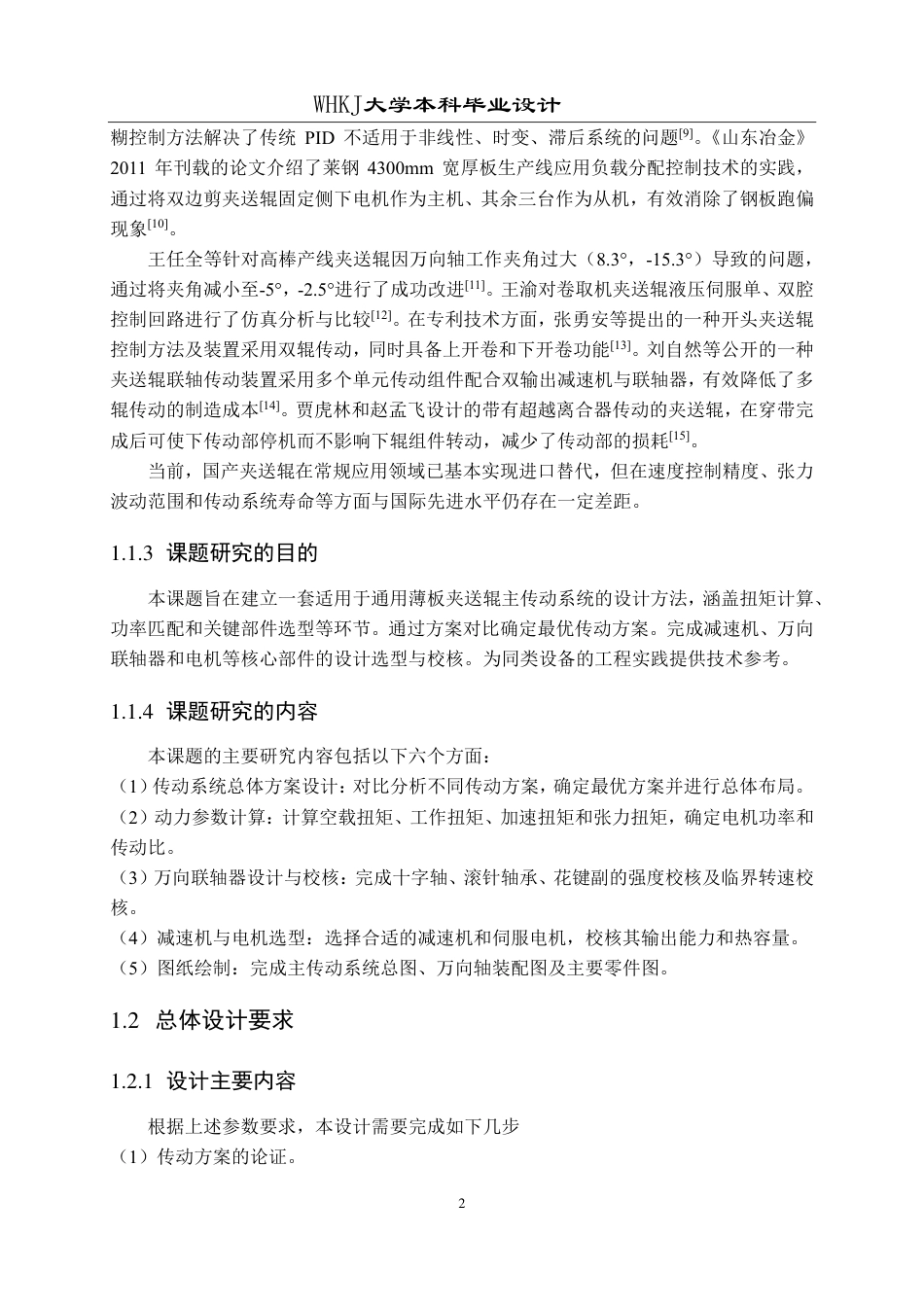

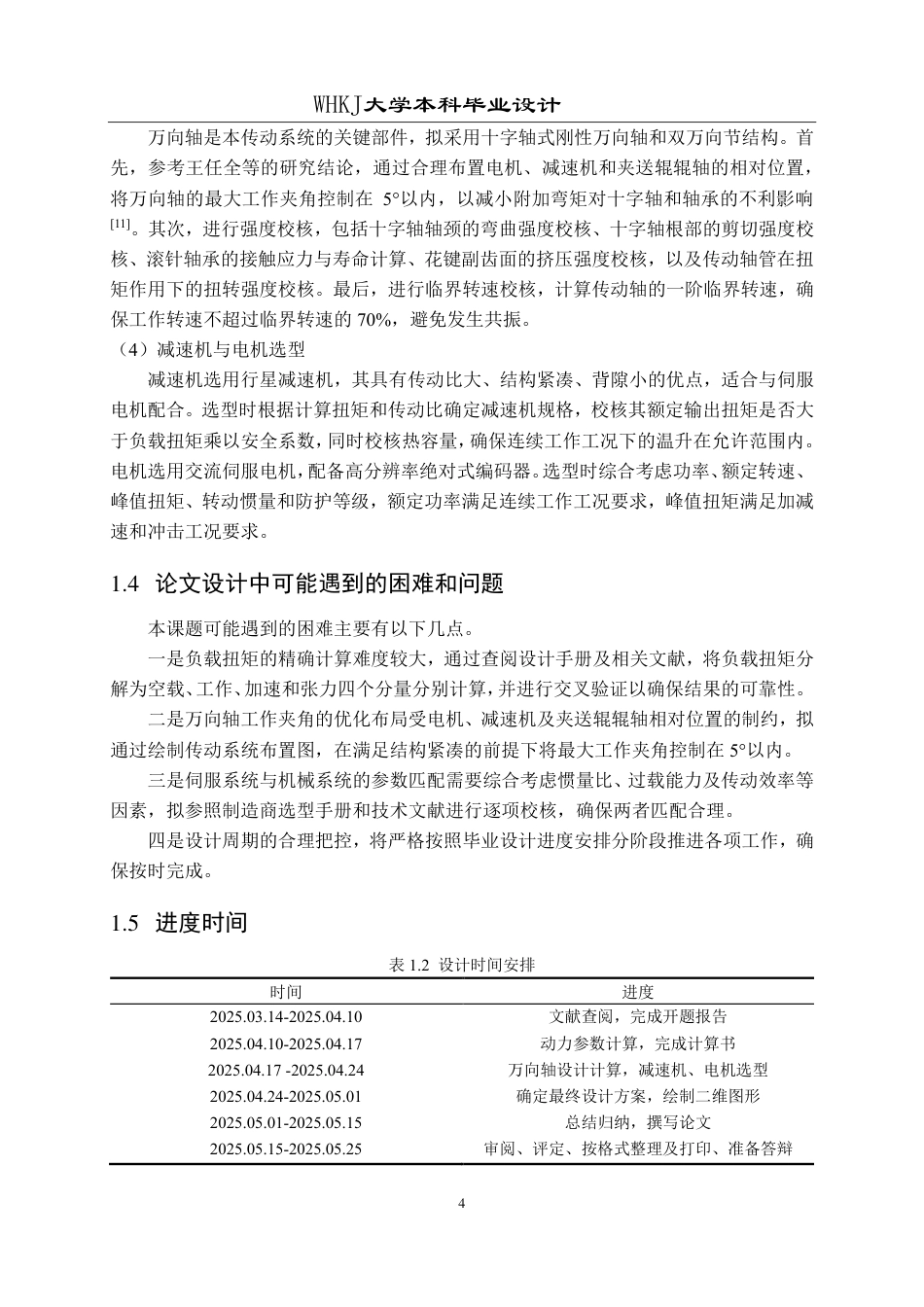

WHKJ大学本科毕业设计 1 摘 要 本文旨在完成通用薄板生产线中夹送辊主传动系统的工程设计，以满足带材厚度0.3～4.5mm、宽度 300～1300mm、最大送料速度 180m/min 的工况需求，保证送料精度和张力稳定性。 对比分析集中驱动与单独驱动两种传动方案后，确定采用“双交流伺服电机+双行星减速机+双万向轴”的单独驱动方案。将负载扭矩分解为空载、工作、加速和张力四个分量进行动力参数计算。对 SWC-180 型十字轴式刚性万向轴进行结构设计和强度校核，包括十字轴弯曲、滚针轴承接触应力、花键挤压及轴管扭转等项目。 计算得单台电机稳态负载扭矩 308.19N·m，峰...
