26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 3.37 MB
约28页
2026-09-19
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

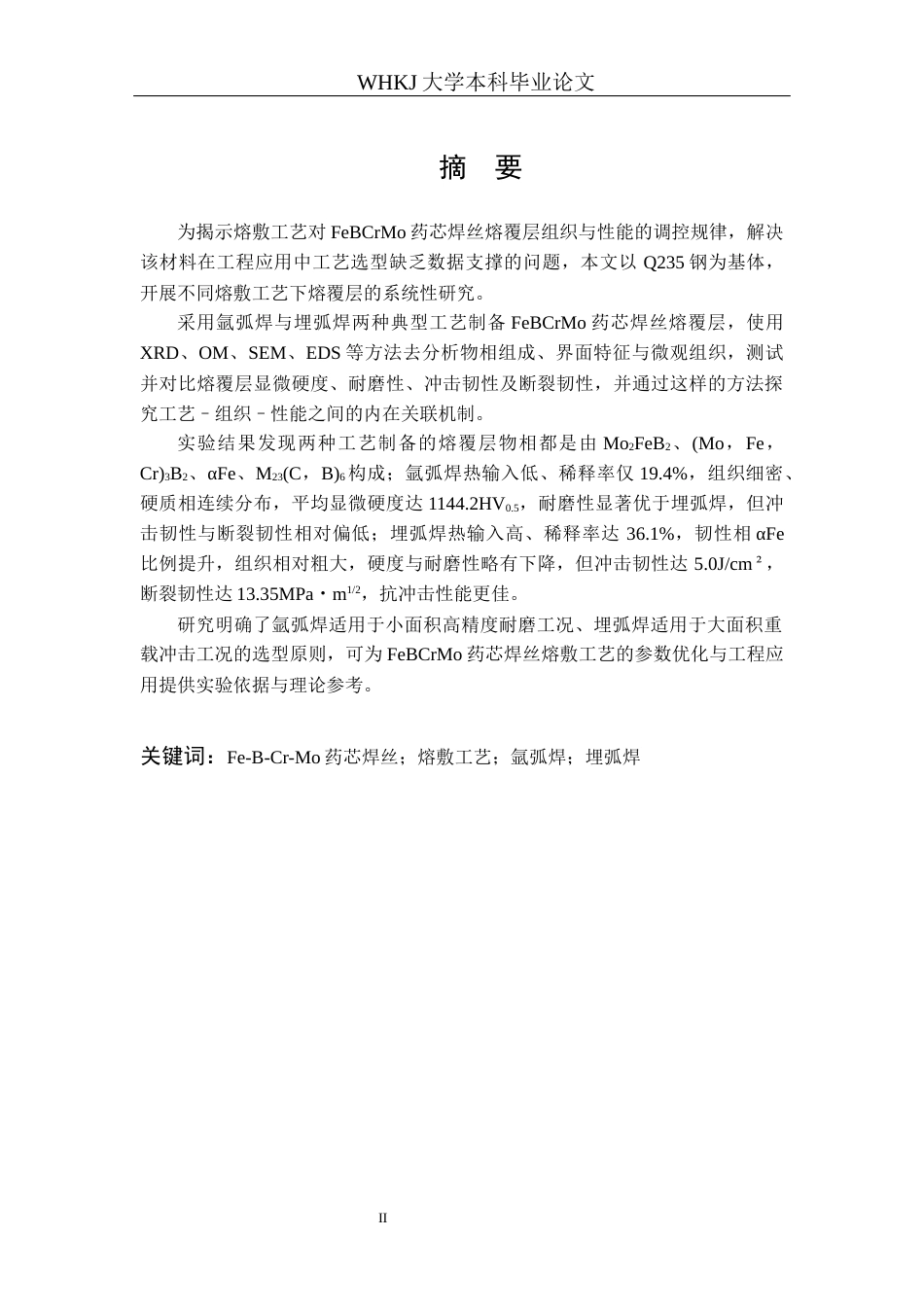

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第1页

1/28页

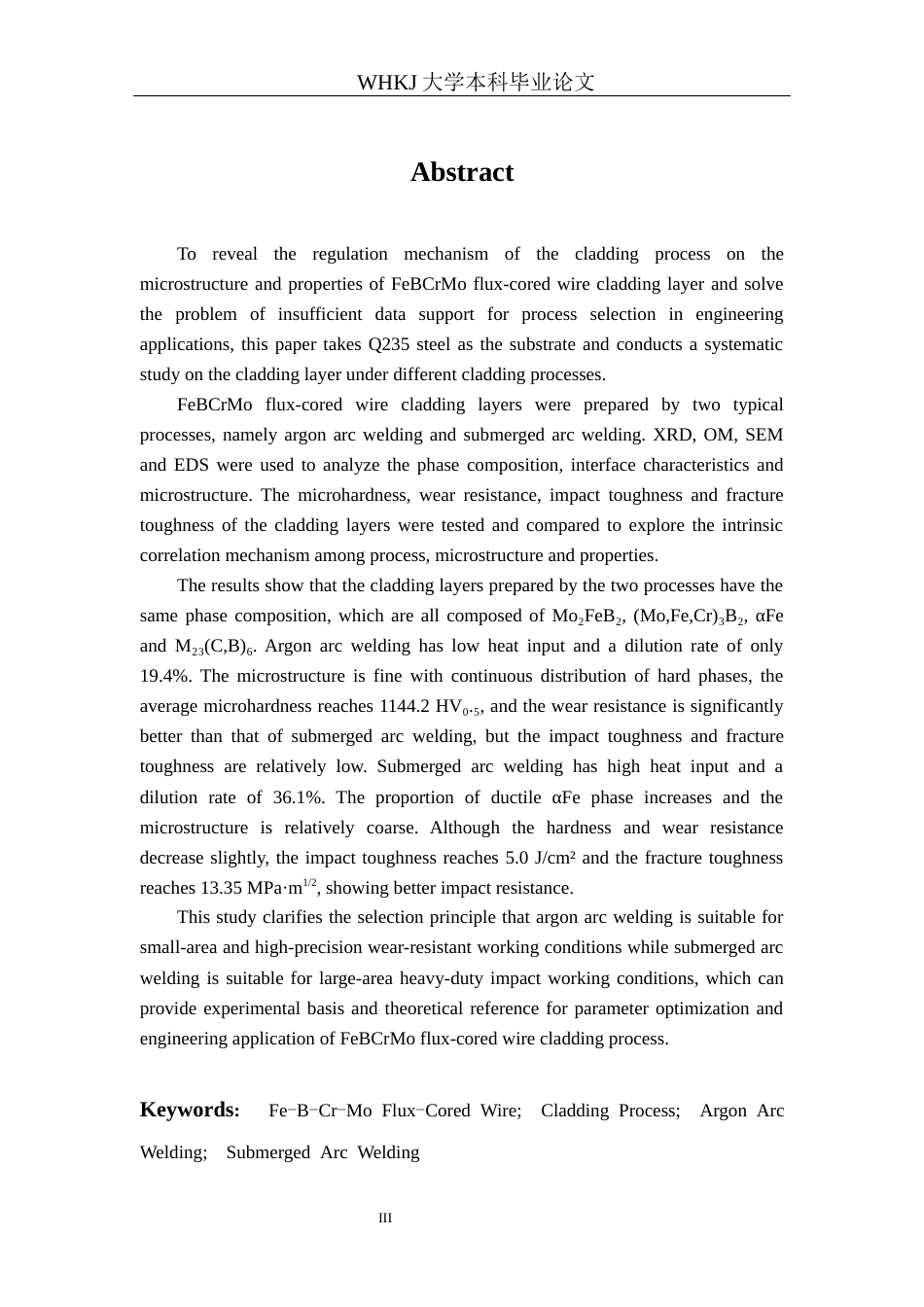

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第2页

2/28页

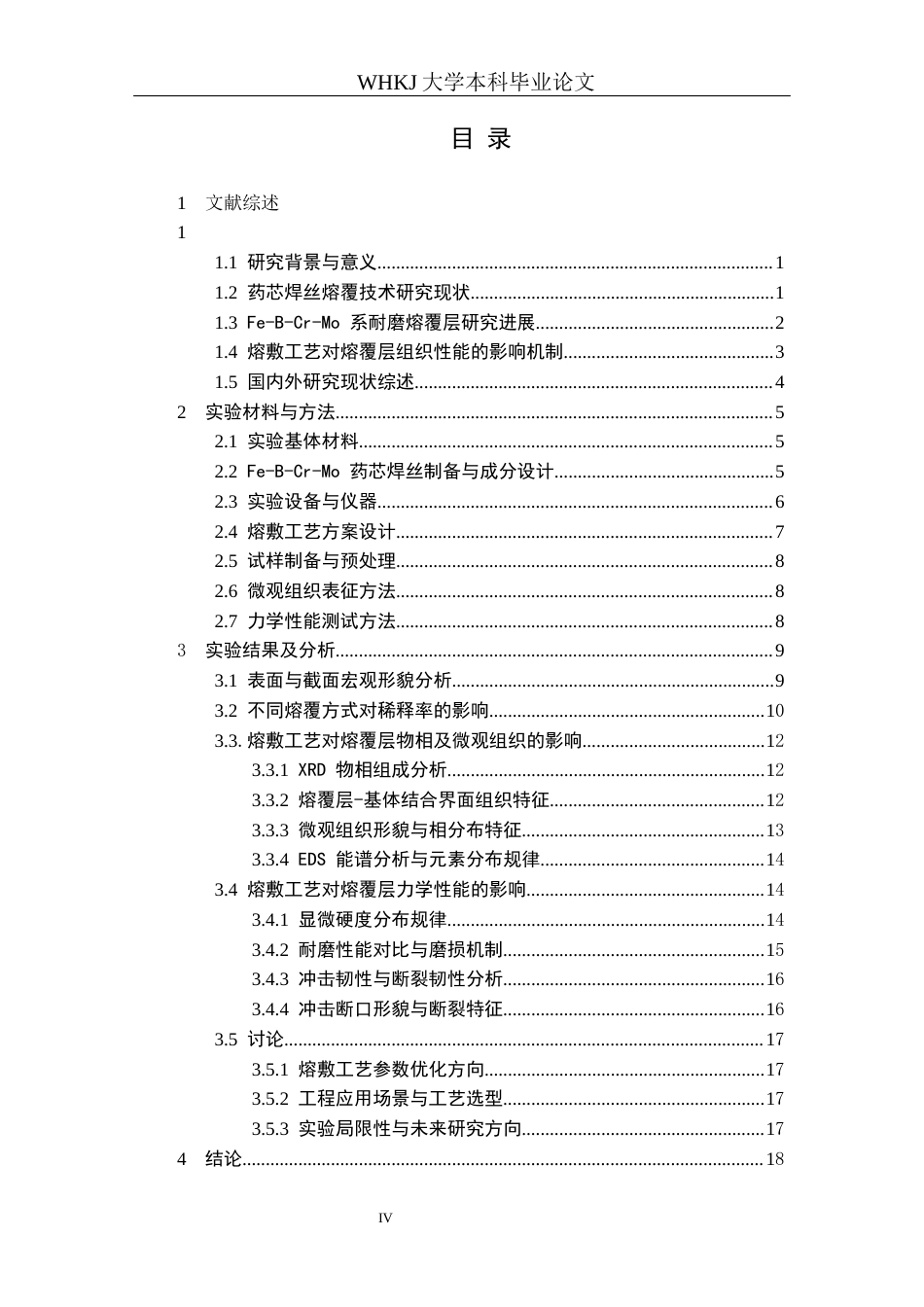

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第3页

3/28页

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第4页

4/28页

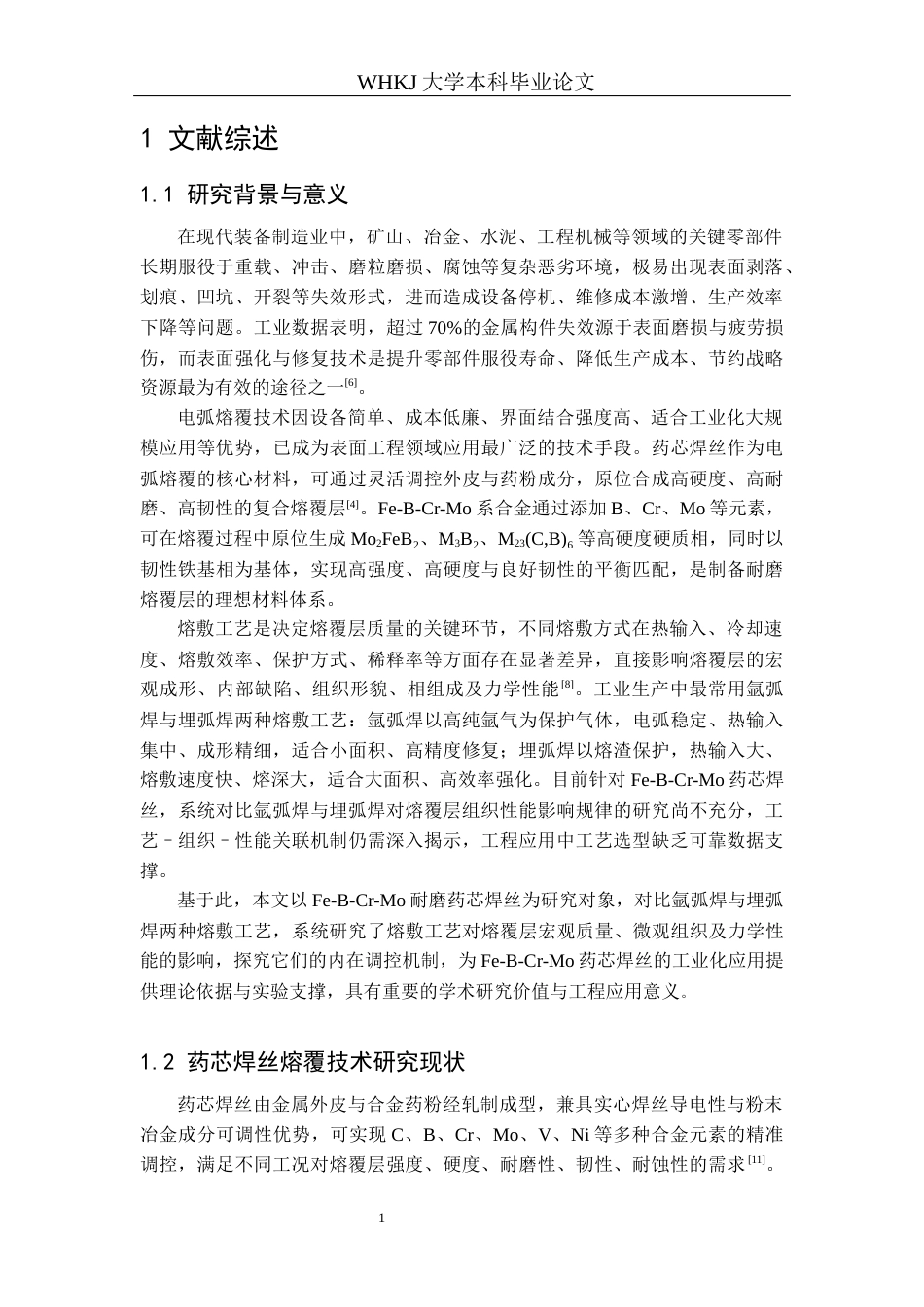

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第5页

5/28页

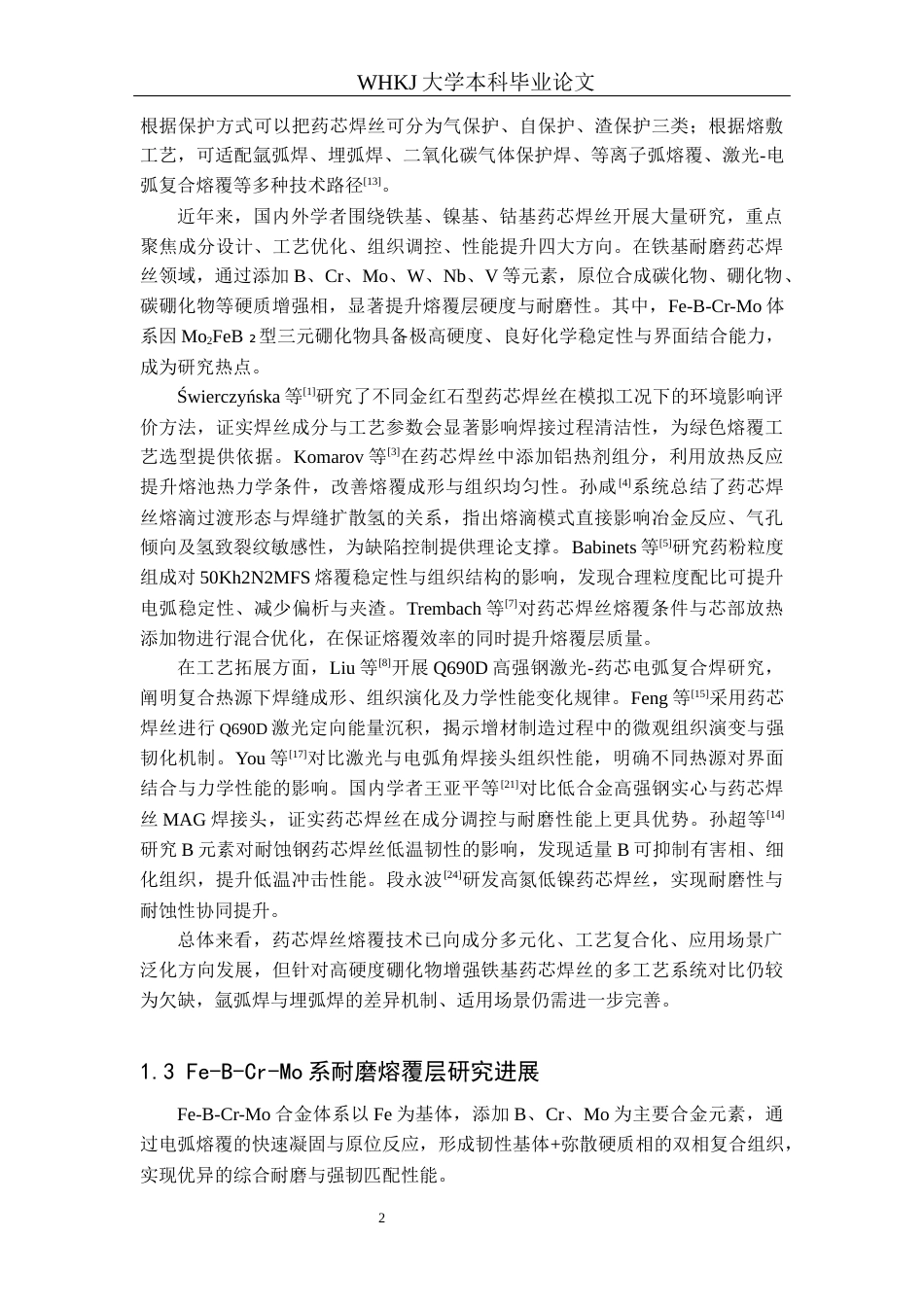

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第6页

6/28页

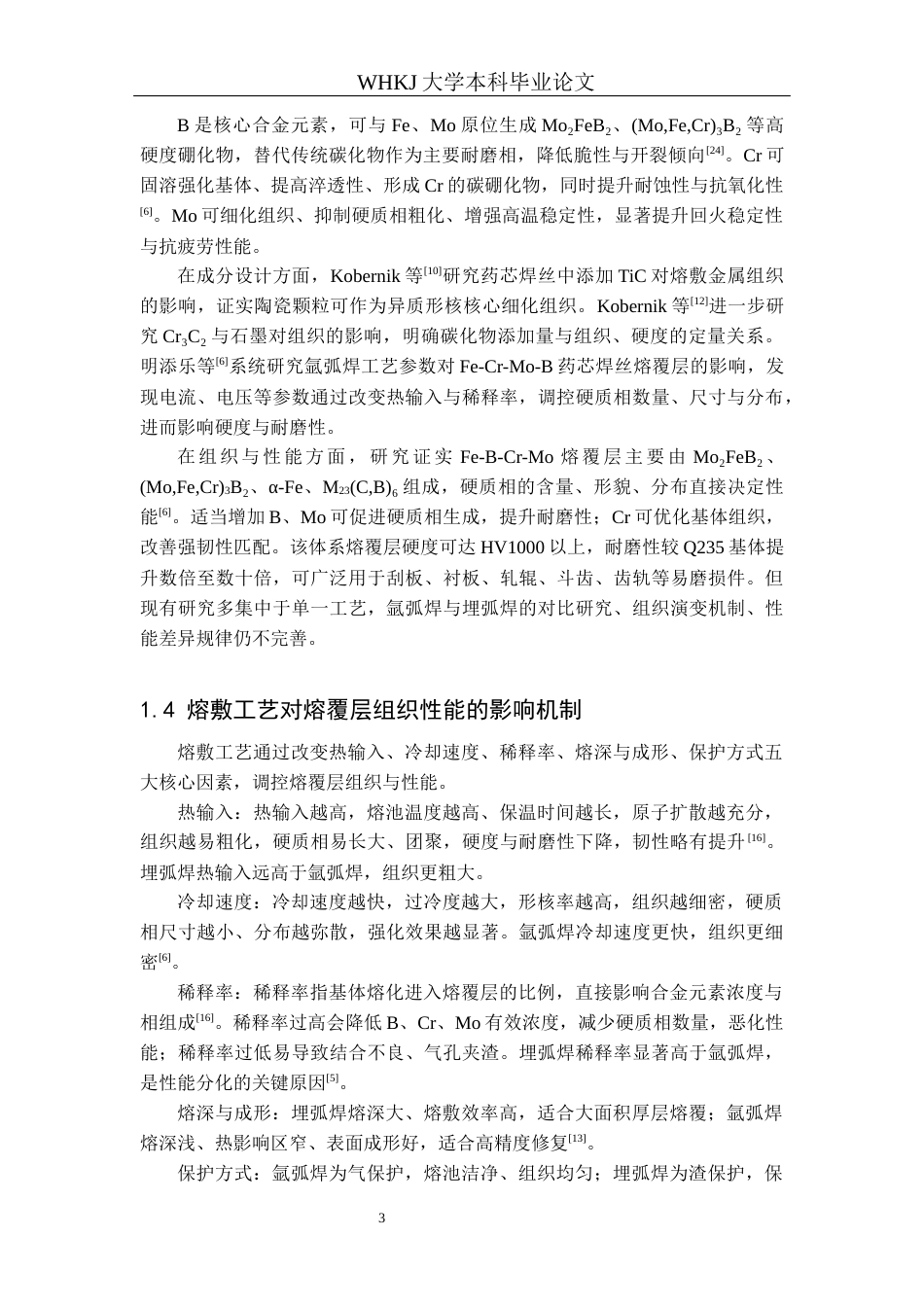

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第7页

7/28页

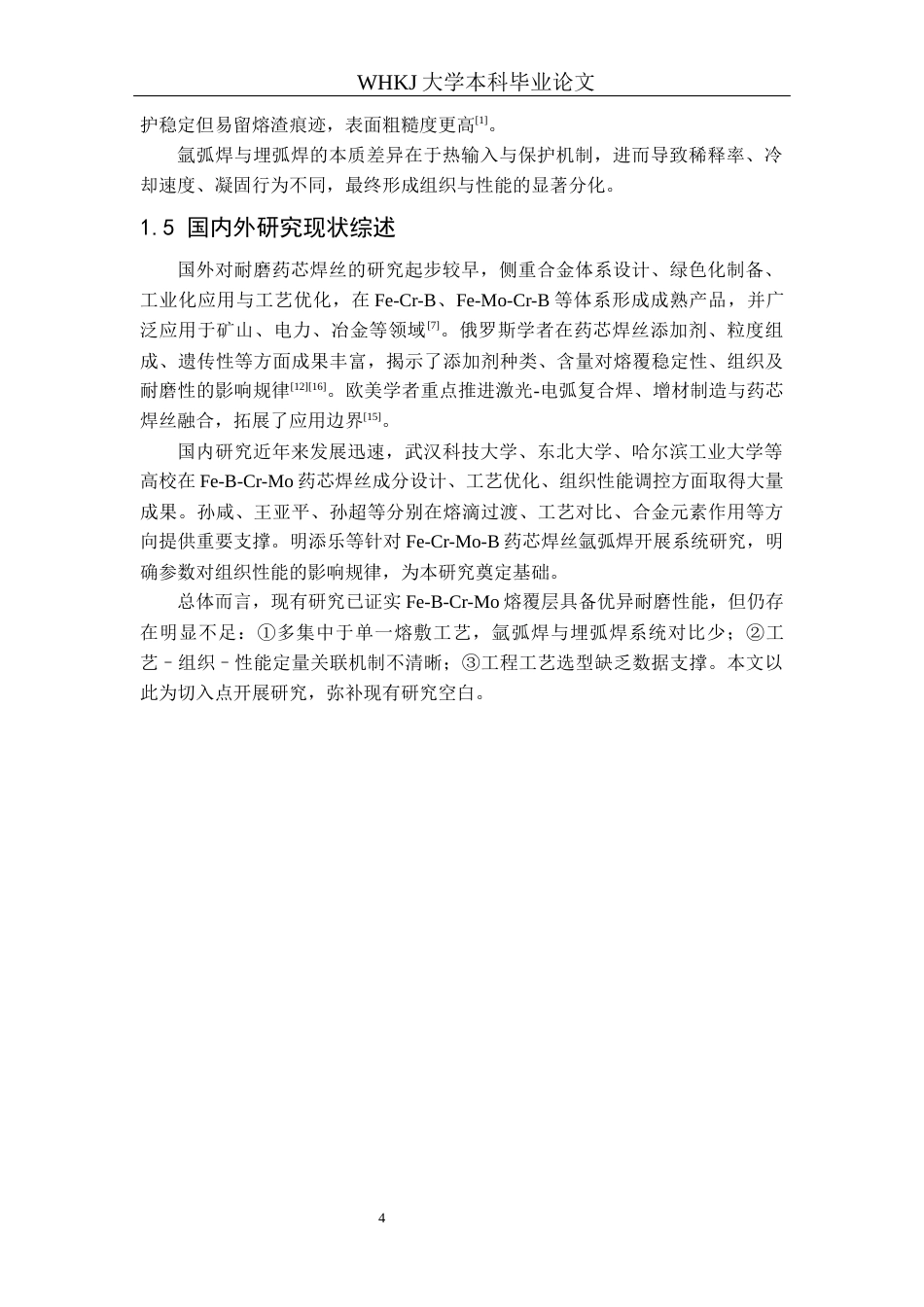

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第8页

8/28页

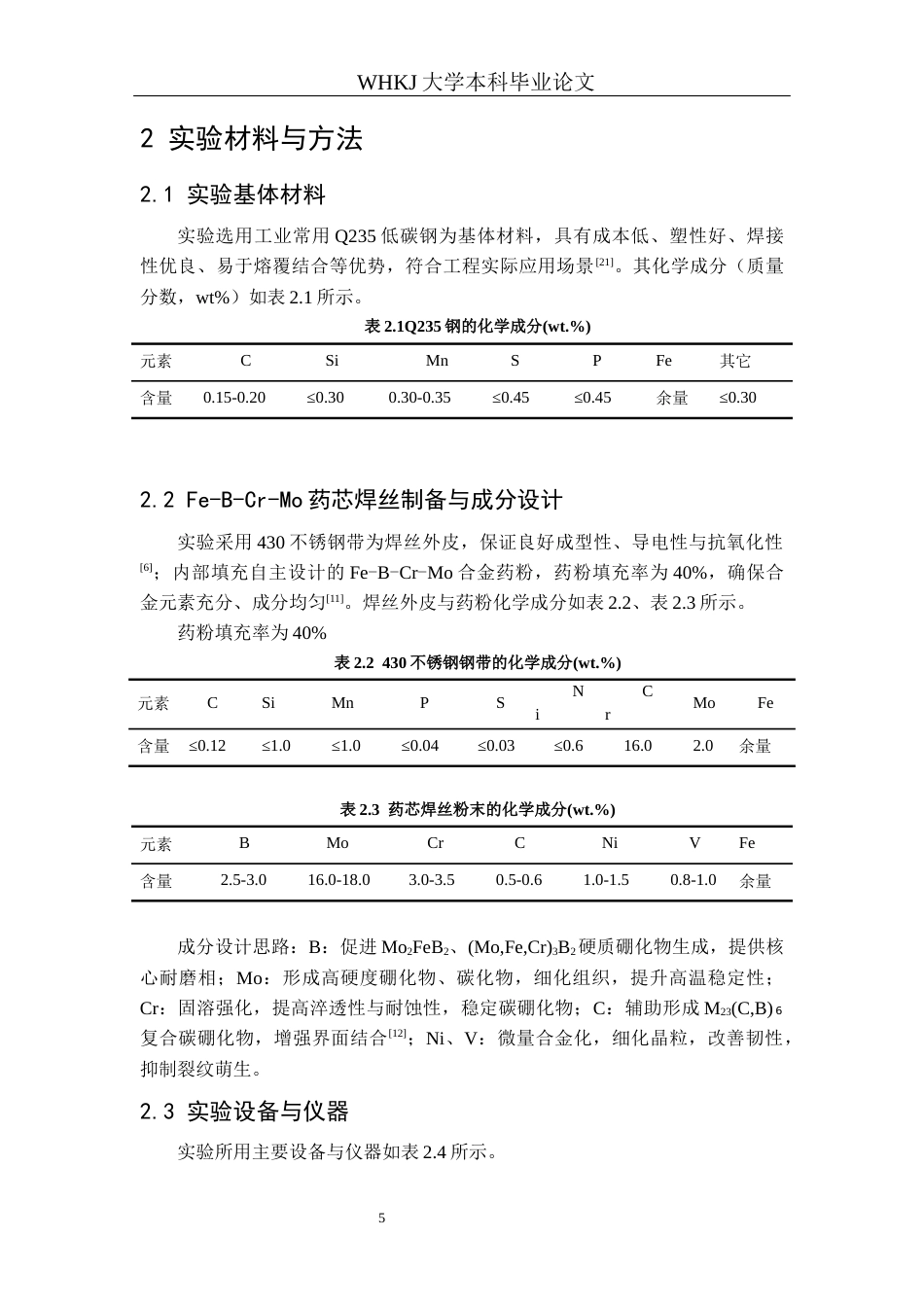

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第9页

9/28页

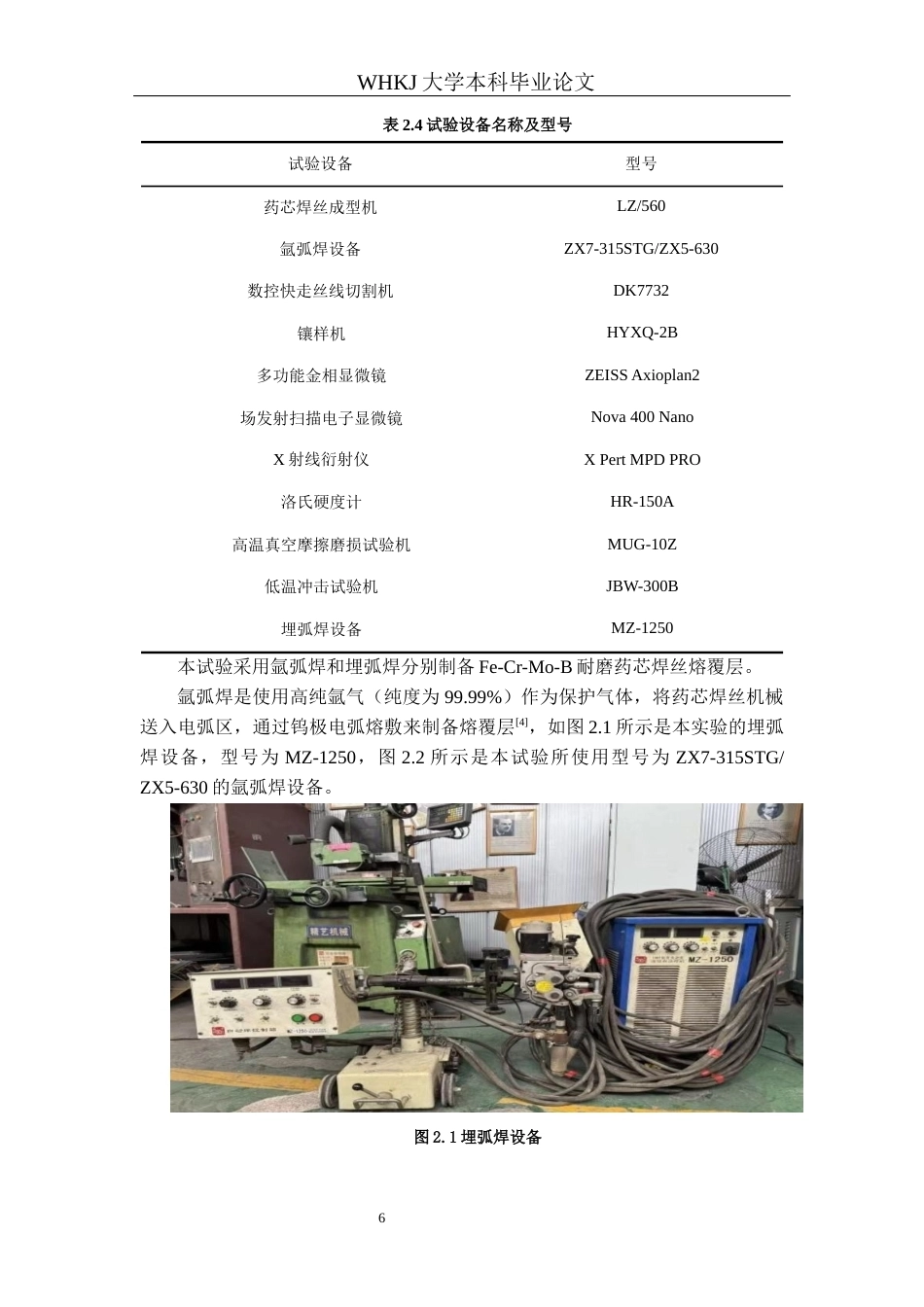

26年WP金属材料工程熔敷工艺对Fe-B-Cr-Mo药芯焊丝熔覆层组织性能的影响 3.65-AI全日(12800字).docx_第10页

10/28页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/28

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

IIWHKJ 大学本科毕业论文摘要为揭示熔敷工艺对 FeBCrMo 药芯焊丝熔覆层组织与性能的调控规律，解决该材料在工程应用中工艺选型缺乏数据支撑的问题，本文以 Q235 钢为基体，开展不同熔敷工艺下熔覆层的系统性研究。采用氩弧焊与埋弧焊两种典型工艺制备 FeBCrMo 药芯焊丝熔覆层，使用XRD、OM、SEM、EDS 等方法去分析物相组成、界面特征与微观组织，测试并对比熔覆层显微硬度、耐磨性、冲击韧性及断裂韧性，并通过这样的方法探究工艺–组织–性能之间的内在关联机制。实验结果发现两种工艺制备的熔覆层物相都是由 Mo2FeB2、(Mo，Fe，Cr)3B2、αFe、M23(C，B)6构...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
