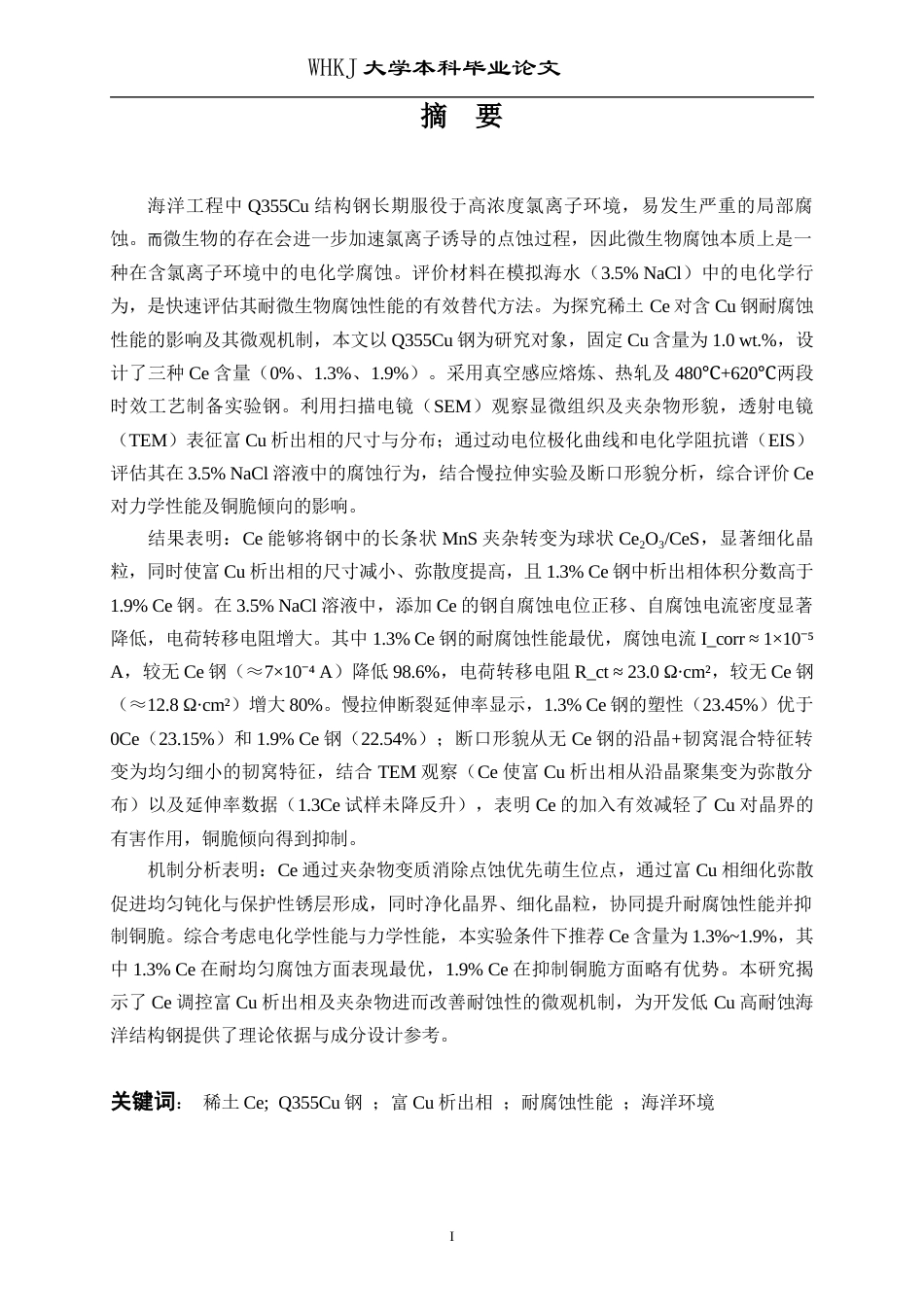

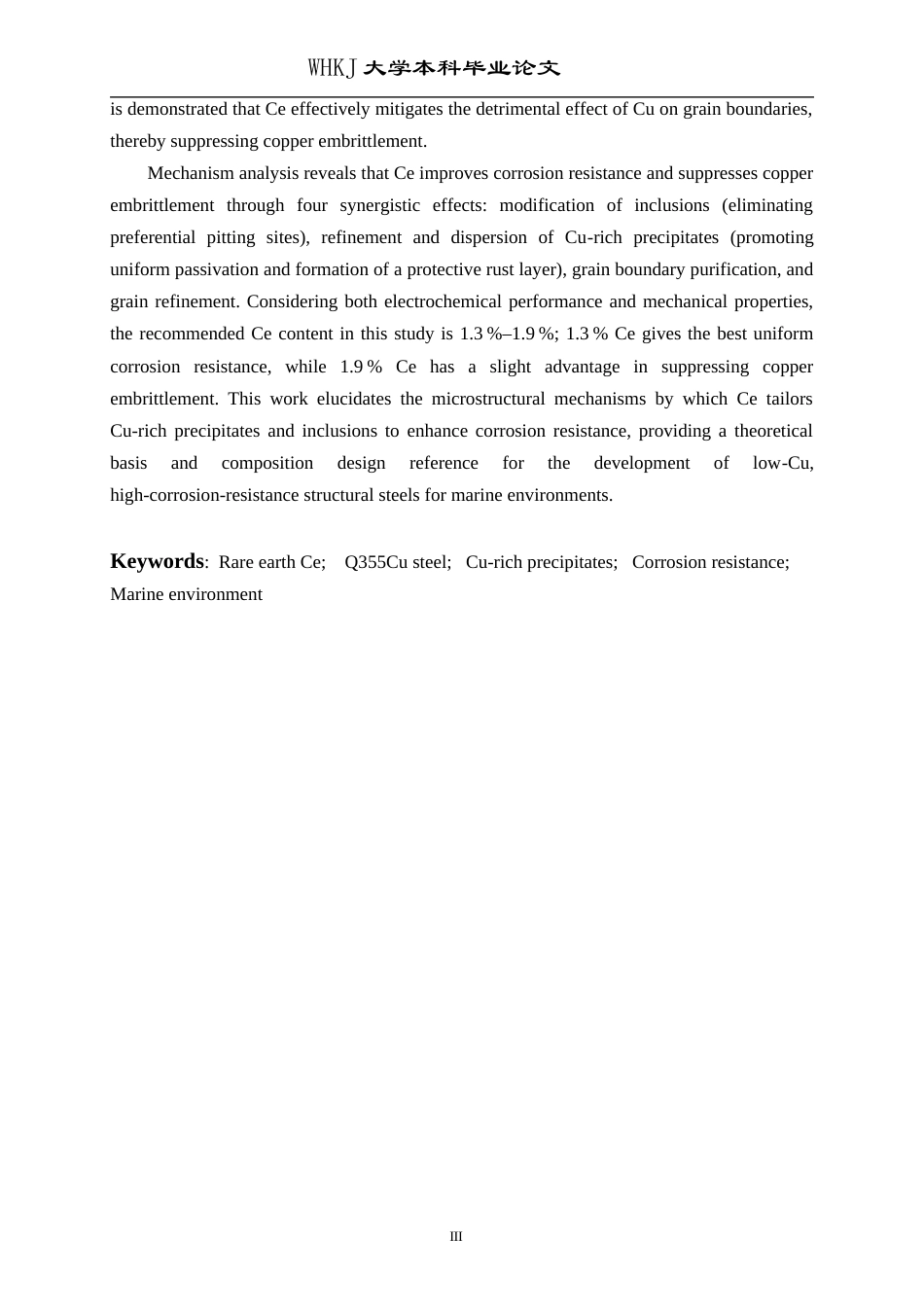

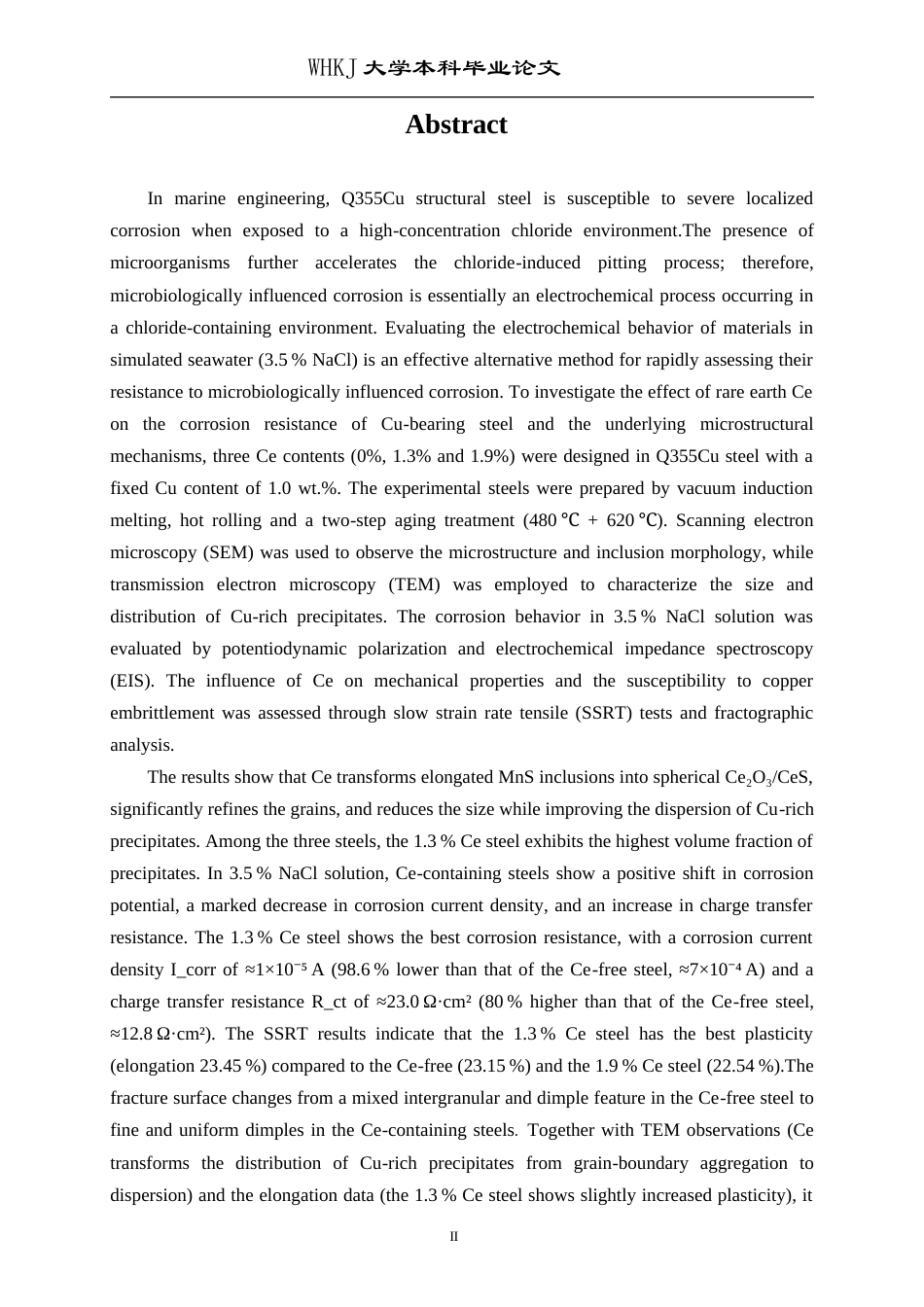

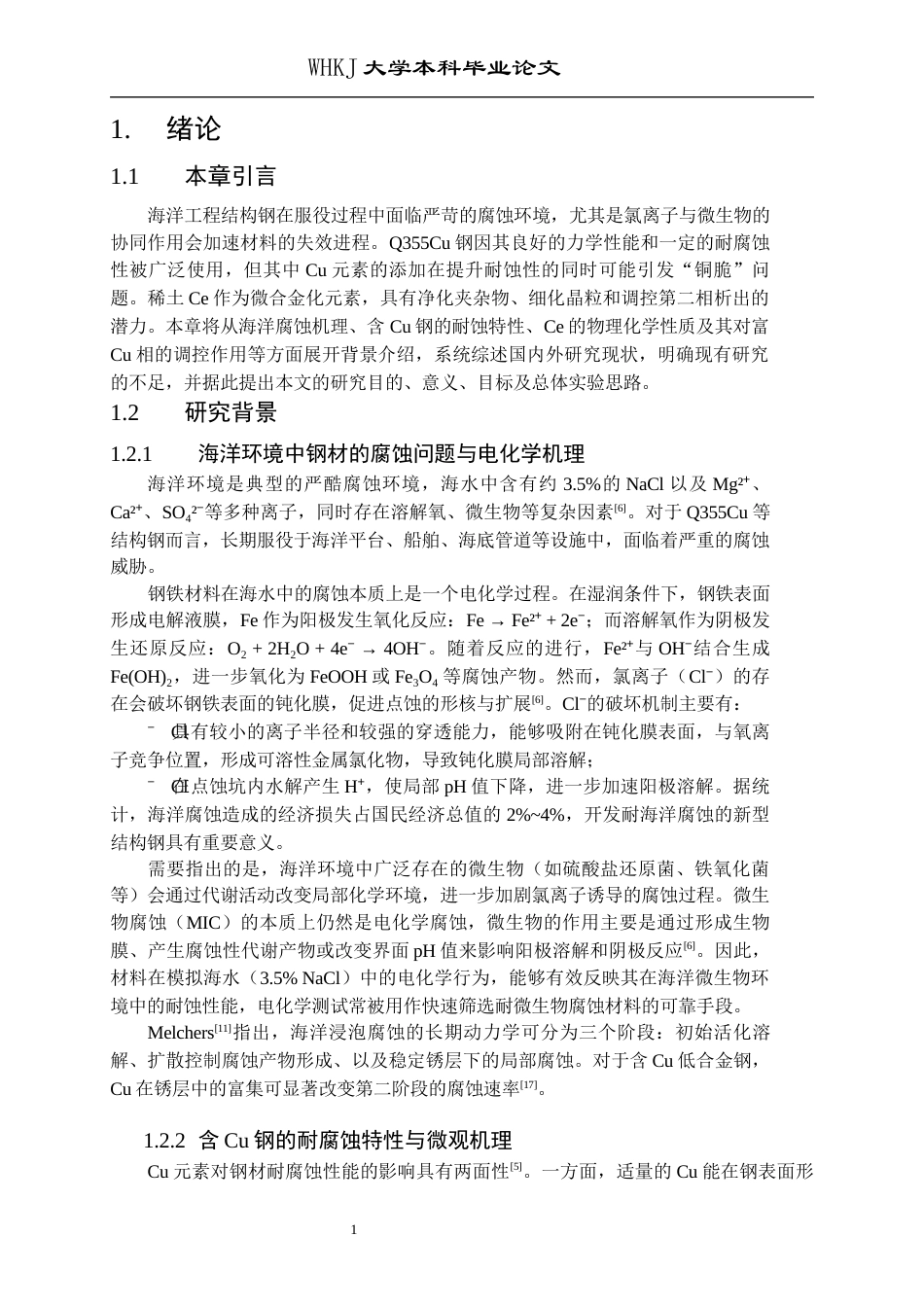

IWHKJ 大学本科毕业论文摘 要海洋工程中 Q355Cu 结构钢长期服役于高浓度氯离子环境，易发生严重的局部腐蚀。而微生物的存在会进一步加速氯离子诱导的点蚀过程，因此微生物腐蚀本质上是一种在含氯离子环境中的电化学腐蚀。评价材料在模拟海水（3.5% NaCl）中的电化学行为，是快速评估其耐微生物腐蚀性能的有效替代方法。为探究稀土 Ce 对含 Cu 钢耐腐蚀性能的影响及其微观机制，本文以 Q355Cu 钢为研究对象，固定 Cu 含量为 1.0 wt.%，设计了三种 Ce 含量（0%、1.3%、1.9%）。采用真空感应熔炼、热轧及 480℃+620℃两段时效工艺制备实验钢。利用扫描电...
发表评论取消回复
