26年WP计算机科学与技术 基于Qt的可视化网络协议分析器设计与实现0.58-AI1.11-约32434字符-全日制.pdf

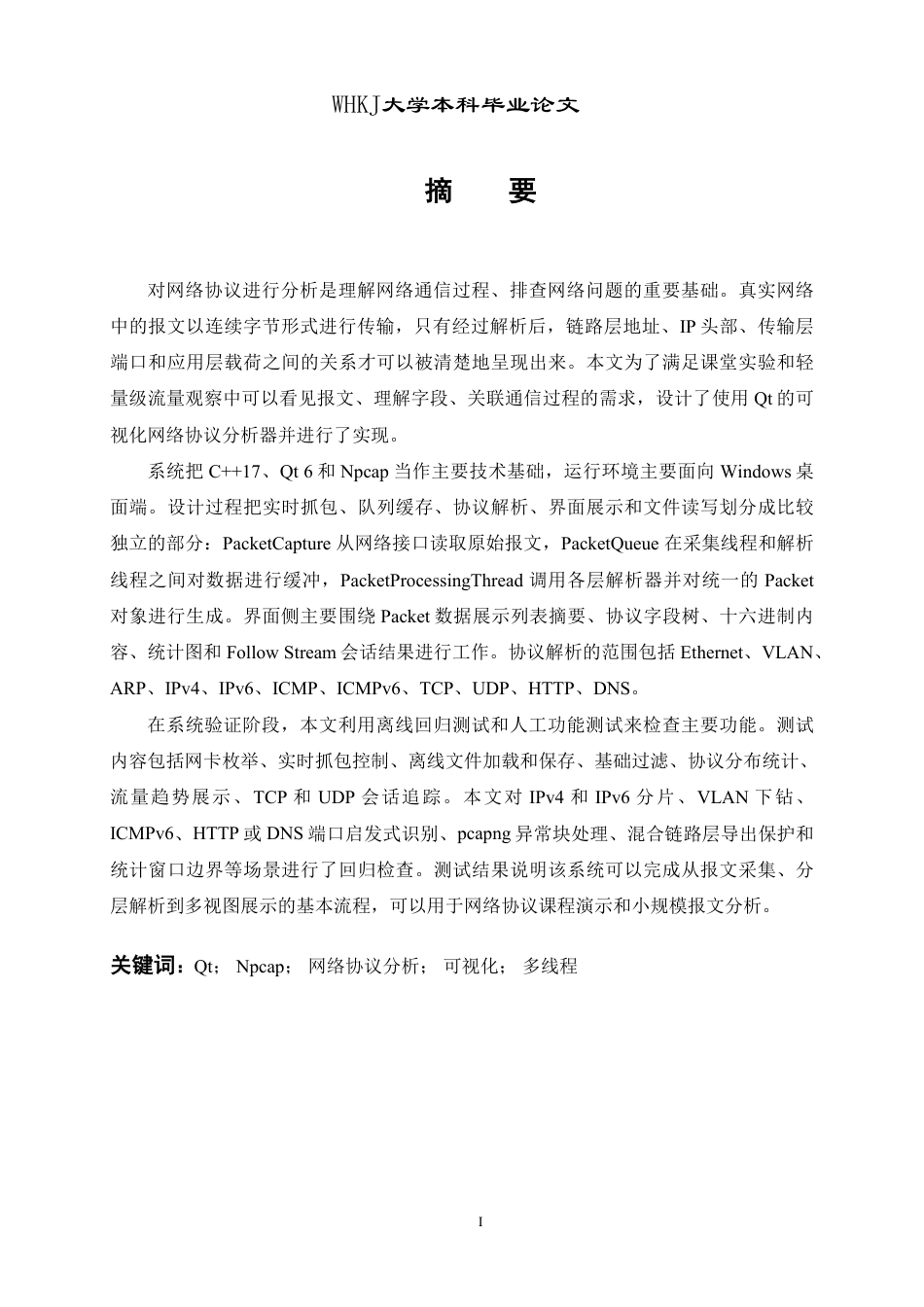

WHKJ大学本科毕业论文I摘 要对网络协议进行分析是理解网络通信过程、排查网络问题的重要基础。真实网络中的报文以连续字节形式进行传输，只有经过解析后，链路层地址、IP 头部、传输层端口和应用层载荷之间的关系才可以被清楚地呈现出来。本文为了满足课堂实验和轻量级流量观察中可以看见报文、理解字段、关联通信过程的需求，设计了使用 Qt 的可视化网络协议分析器并进行了实现。系统把 C++17、Qt 6 和 Npcap 当作主要技术基础，运行环境主要面向 Windows 桌面端。设计过程把实时抓包、队列缓存、协议解析、界面展示和文件读写划分成比较独立的部分：PacketC...
