26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx

下载文档加入资源篮

阅读 0
格式 docx
大小 17.19 MB
约44页
2026-09-18
评论
收藏
赞(0)
海报
分享
微信扫码分享或点击分享到
QQ空间
QQ好友
新浪微博
复制链接
分享赚佣金
举报

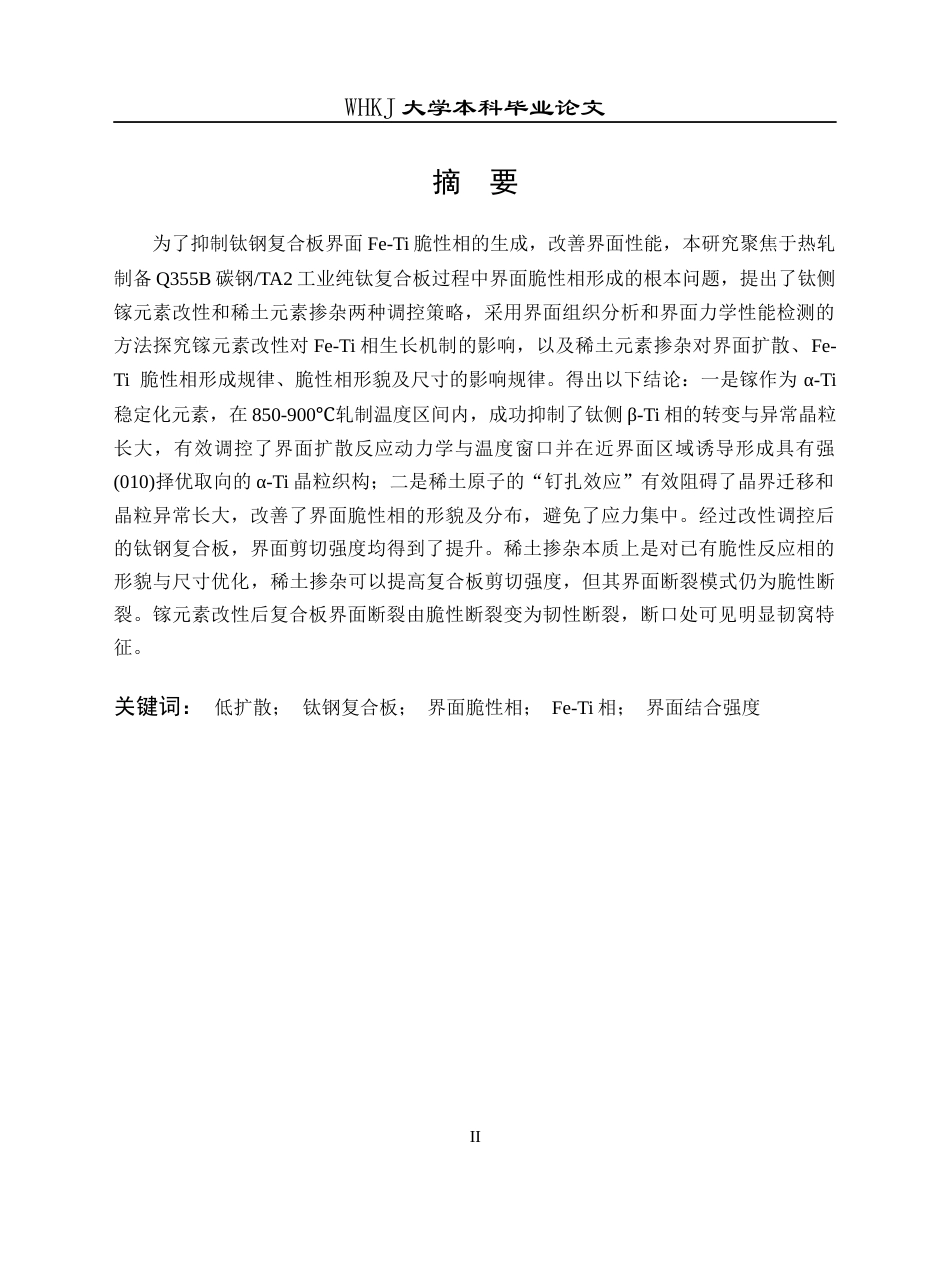

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第1页

1/44页

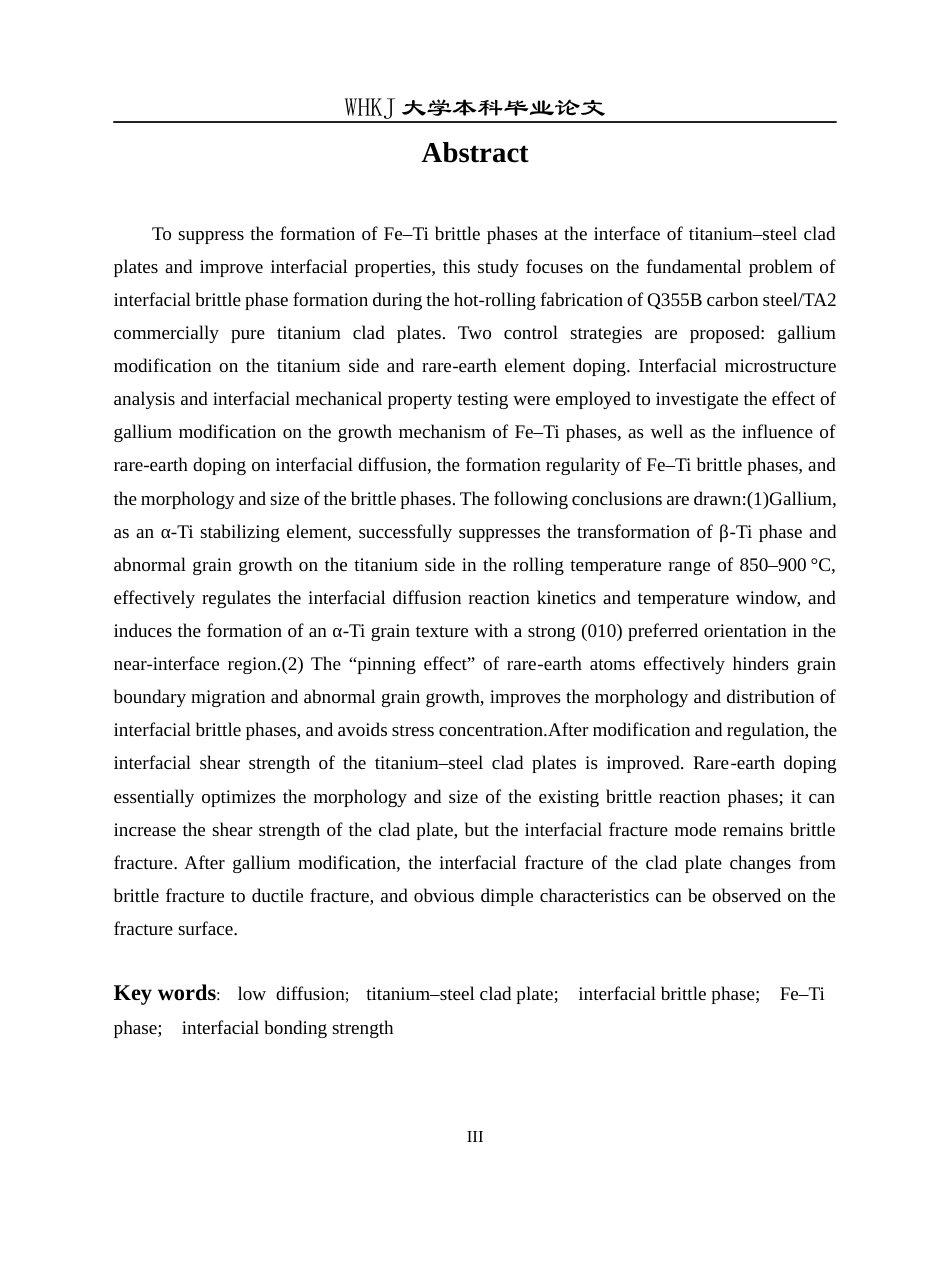

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第2页

2/44页

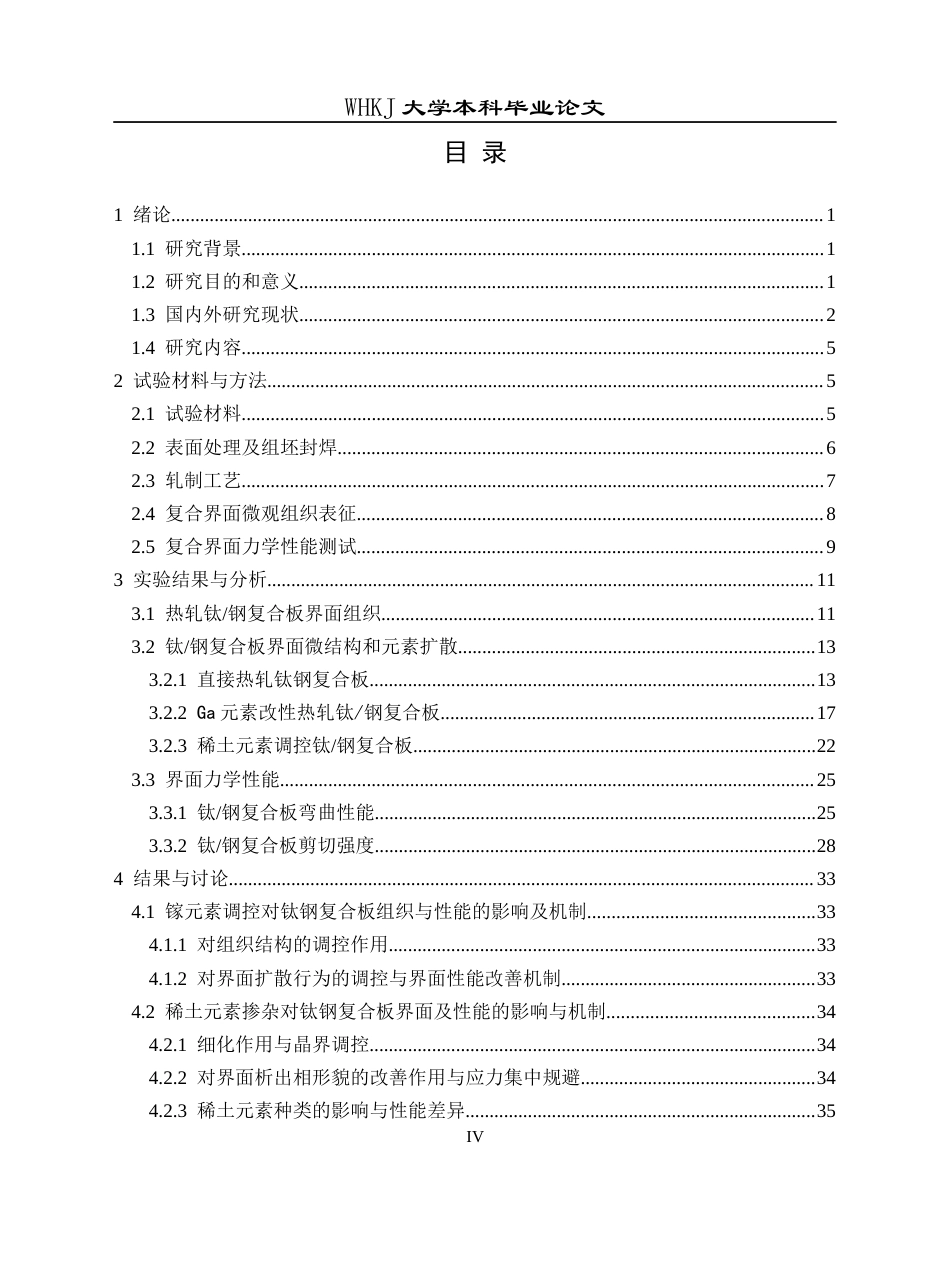

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第3页

3/44页

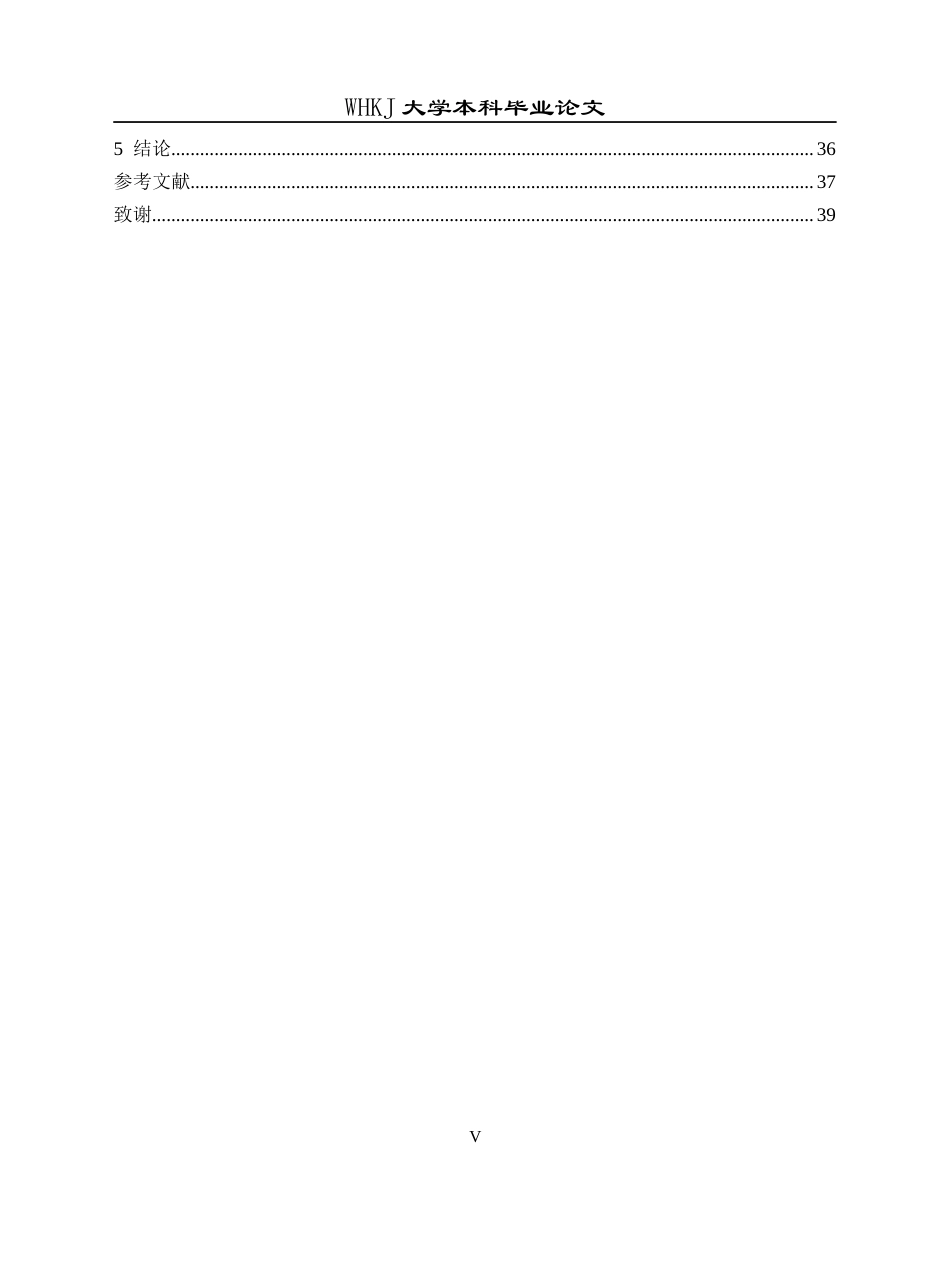

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第4页

4/44页

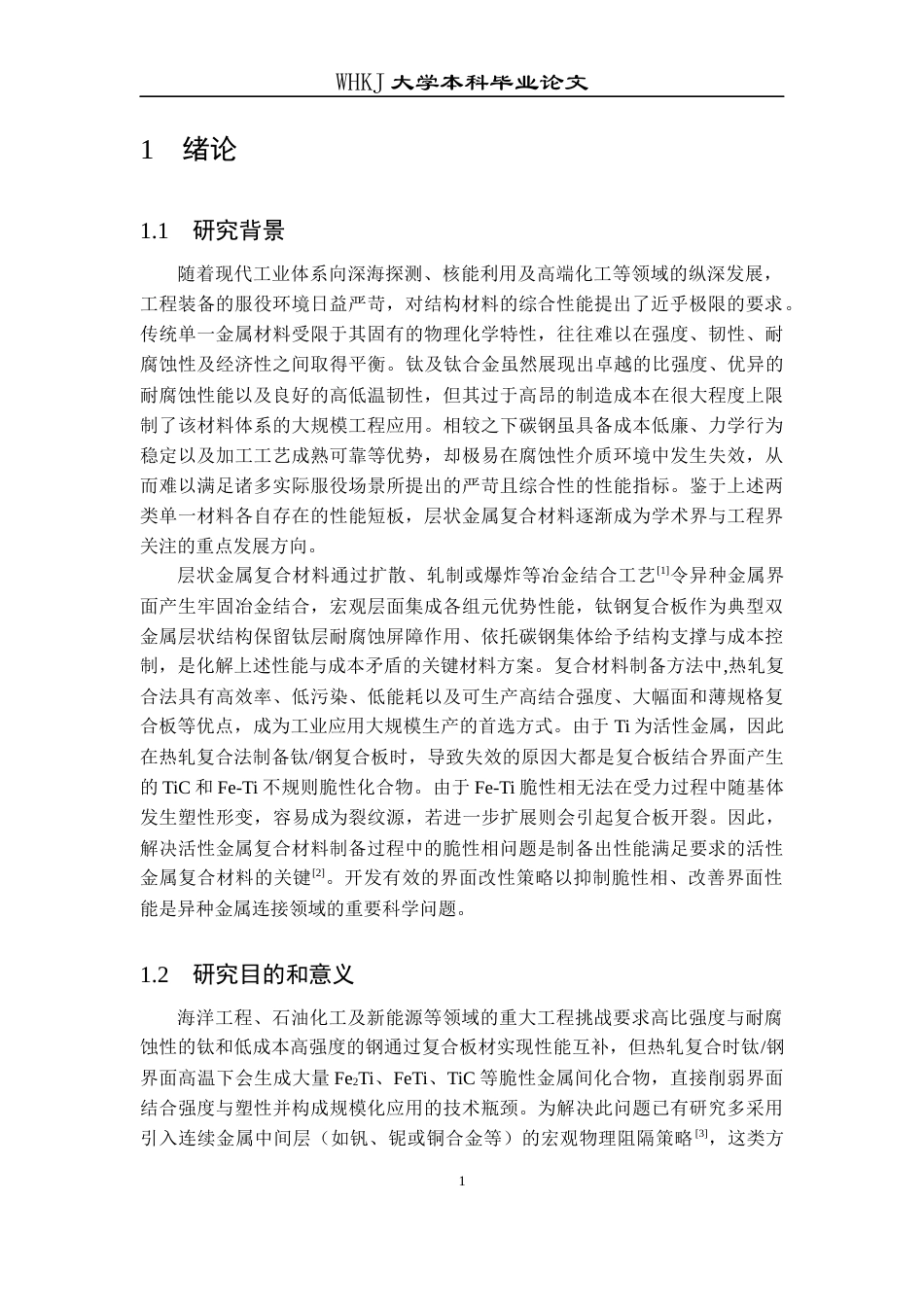

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第5页

5/44页

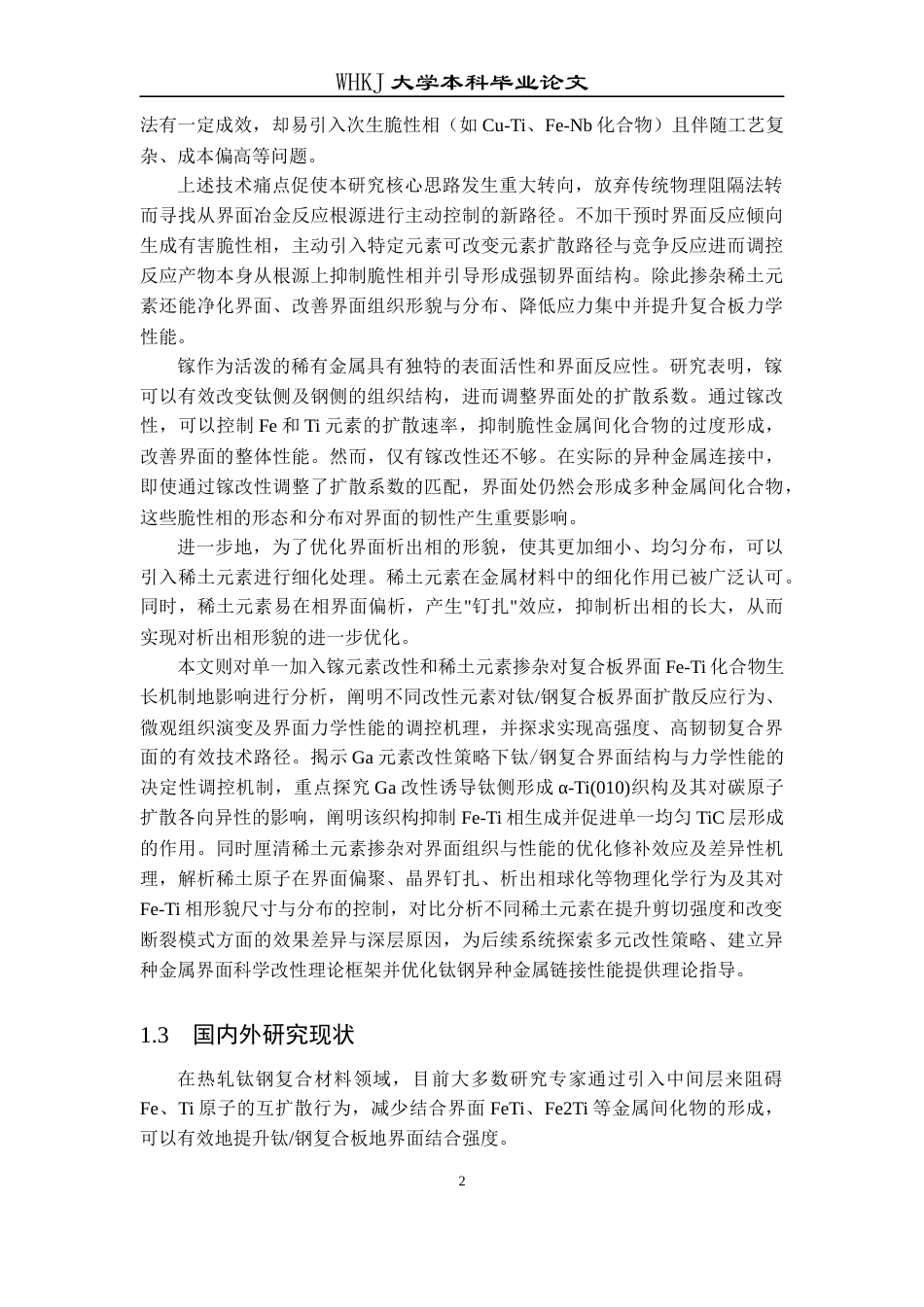

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第6页

6/44页

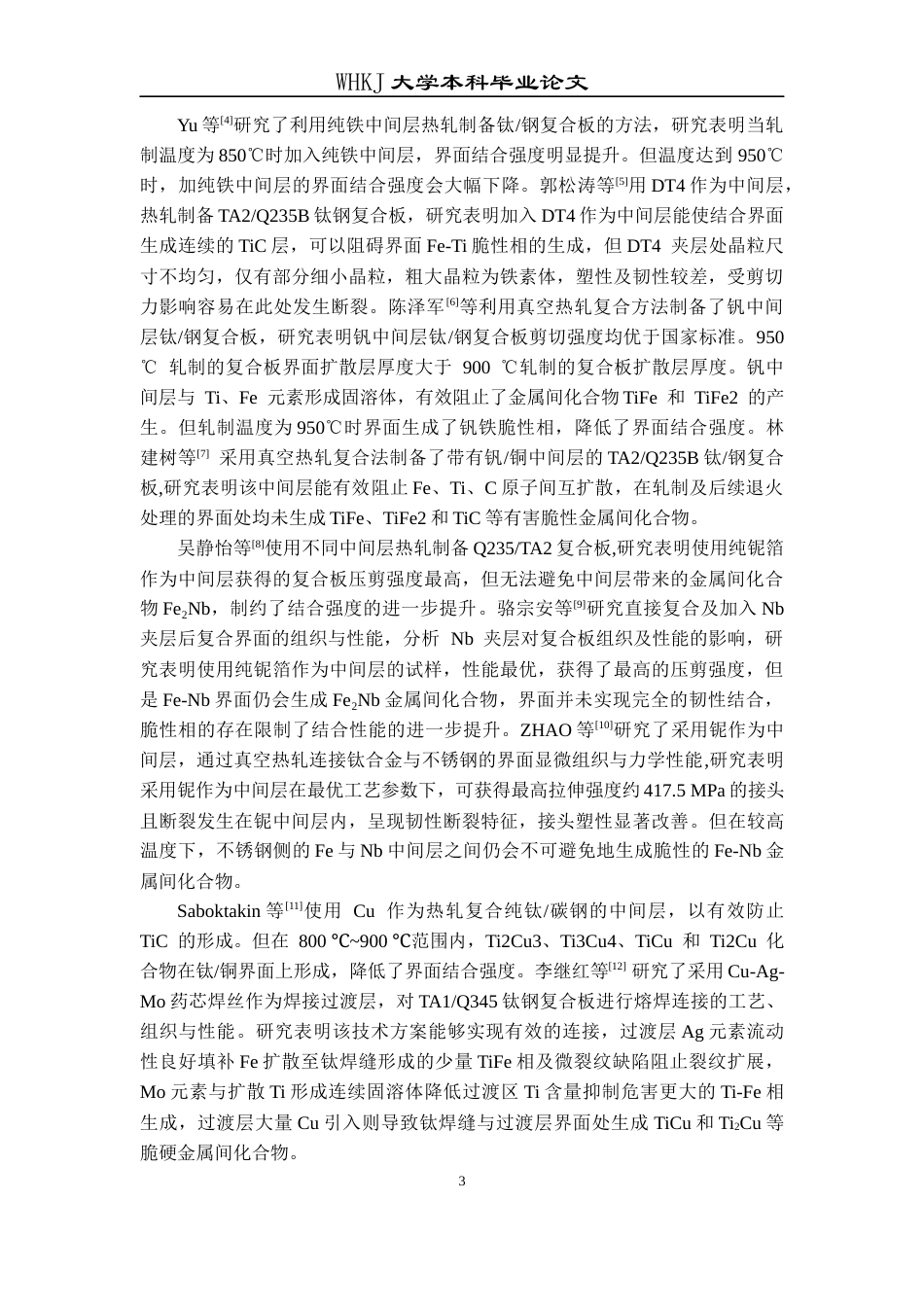

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第7页

7/44页

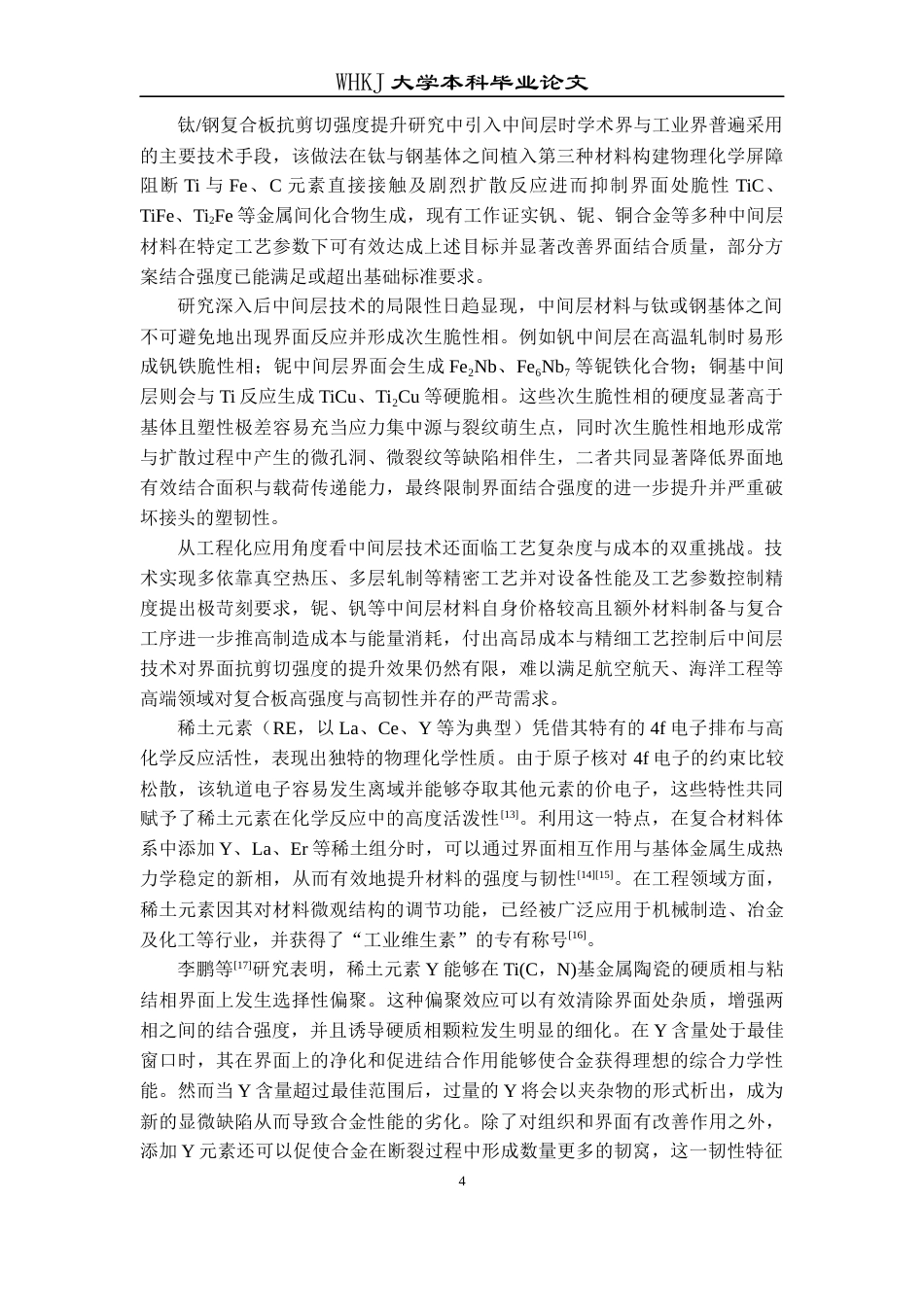

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第8页

8/44页

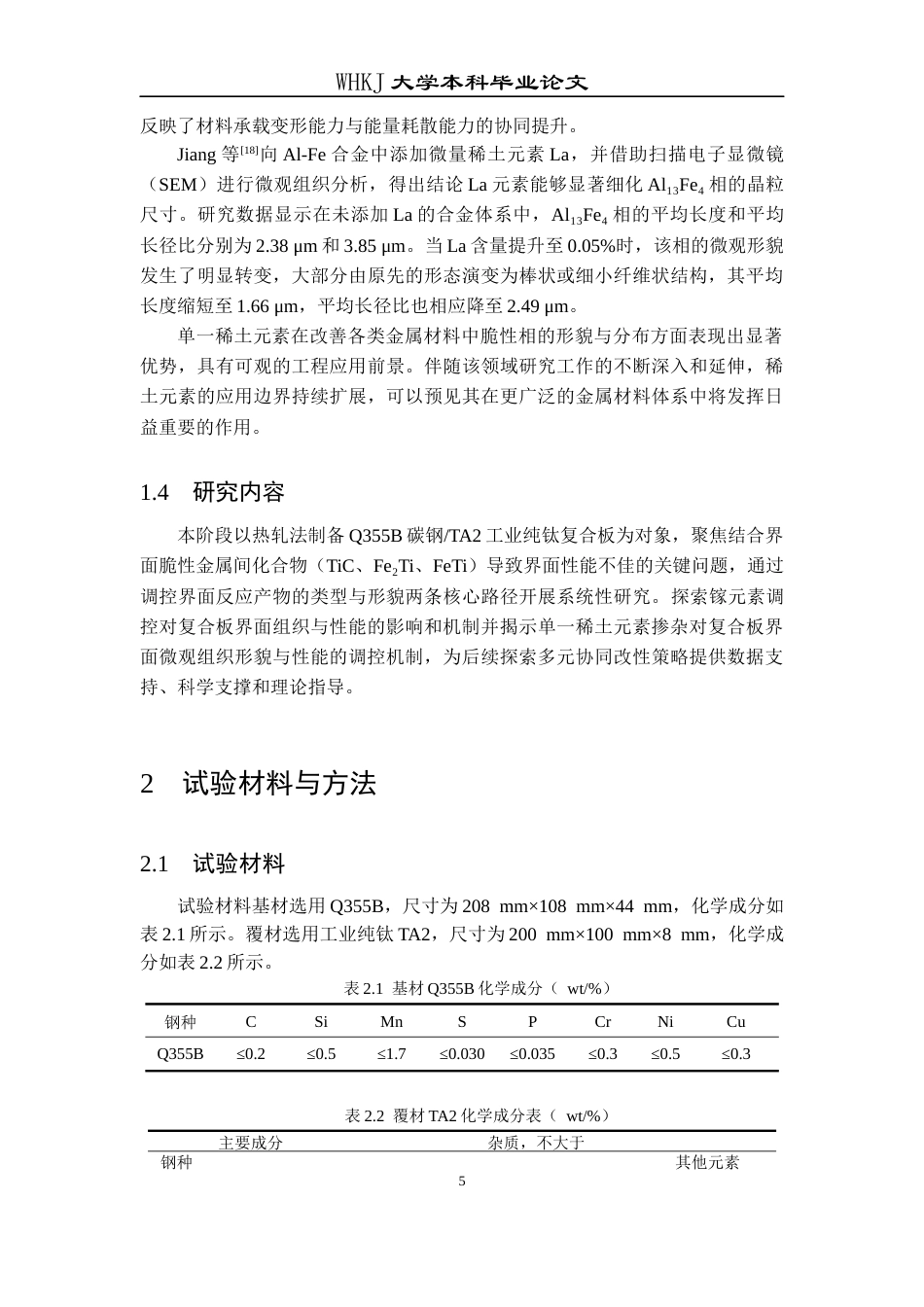

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第9页

9/44页

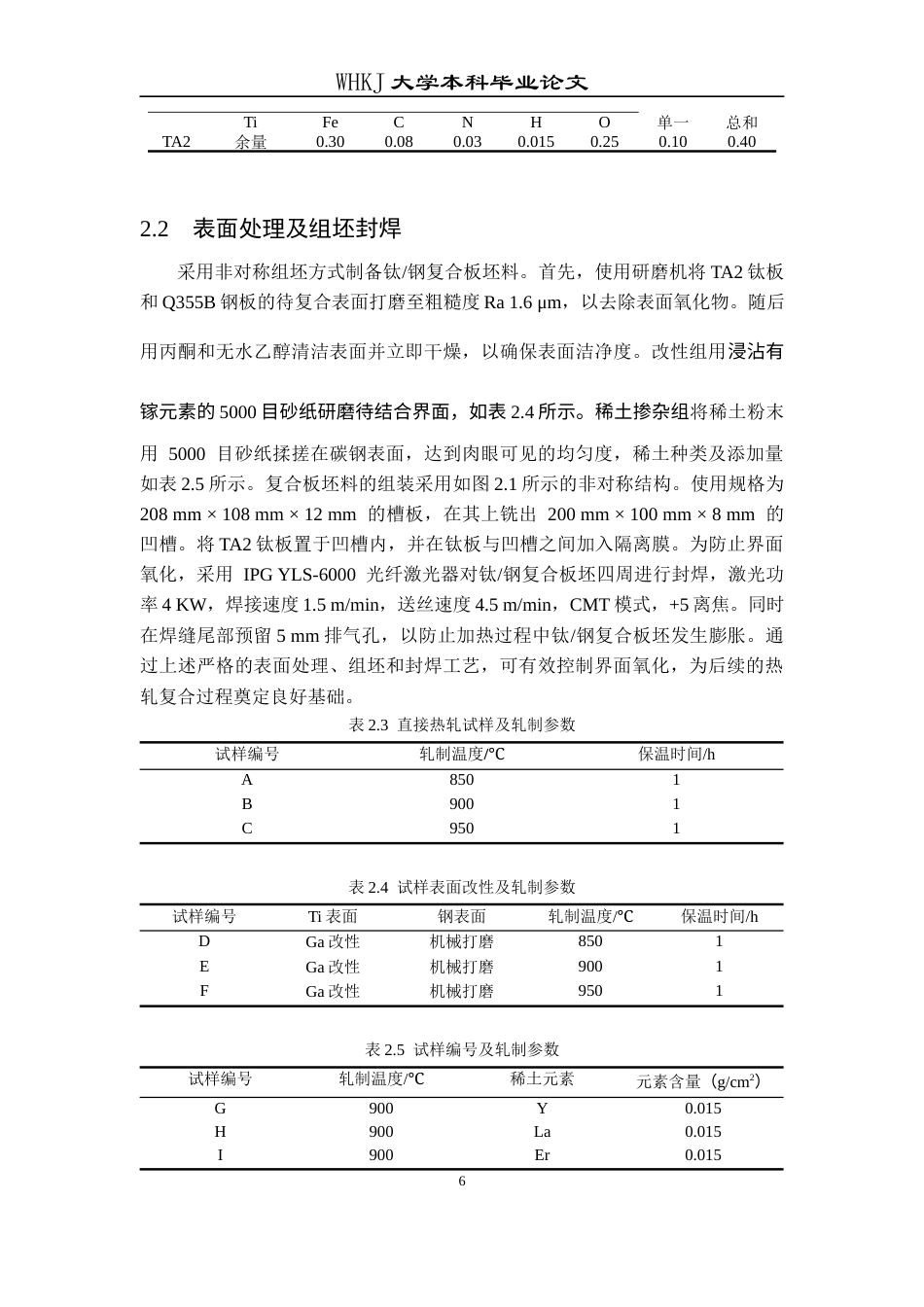

26年WP材料成型及控制工程低扩散条件下稀土掺杂对复合界面Fe-Ti相生长机制的影响14.29-AI26.95全日(23323字).docx_第10页

10/44页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/44

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

WHKJ 大学本科毕业论文II摘要为了抑制钛钢复合板界面 Fe-Ti 脆性相的生成，改善界面性能，本研究聚焦于热轧制备 Q355B 碳钢/TA2 工业纯钛复合板过程中界面脆性相形成的根本问题，提出了钛侧镓元素改性和稀土元素掺杂两种调控策略，采用界面组织分析和界面力学性能检测的方法探究镓元素改性对 Fe-Ti 相生长机制的影响，以及稀土元素掺杂对界面扩散、Fe-Ti 脆性相形成规律、脆性相形貌及尺寸的影响规律。得出以下结论：一是镓作为 α-Ti稳定化元素，在 850-900℃轧制温度区间内，成功抑制了钛侧 β-Ti 相的转变与异常晶粒长大，有效调控了界面扩散反应动力...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
