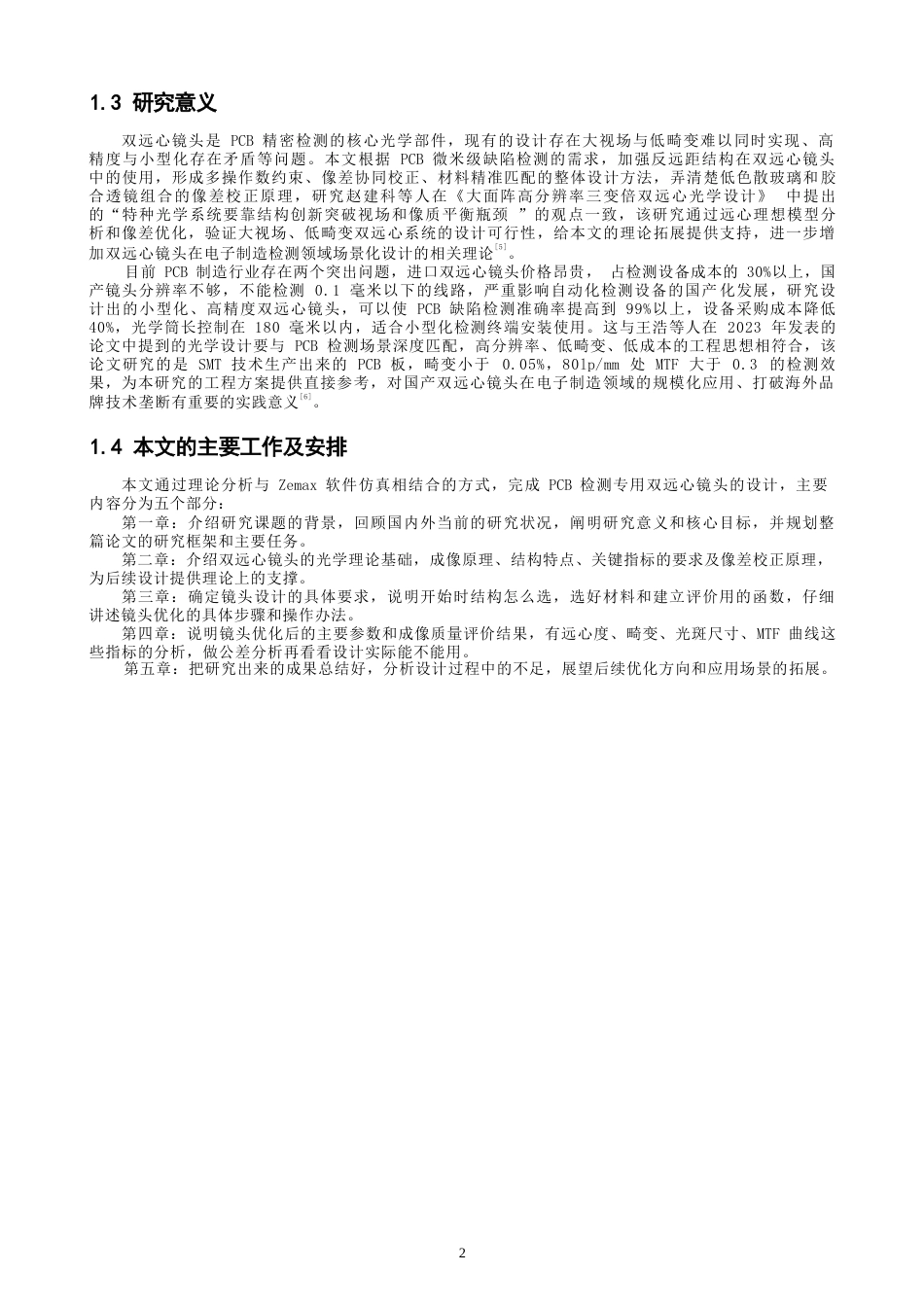

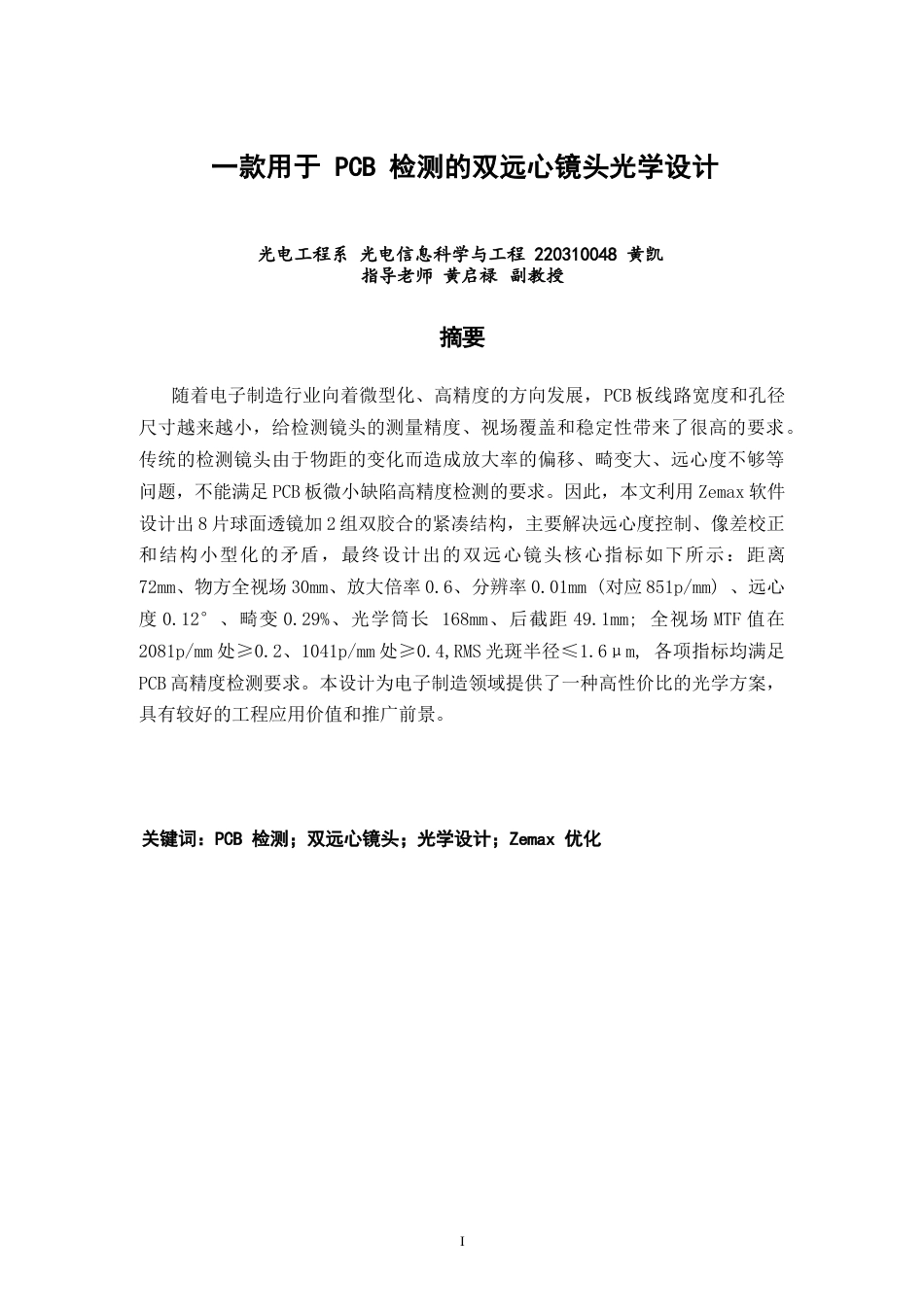

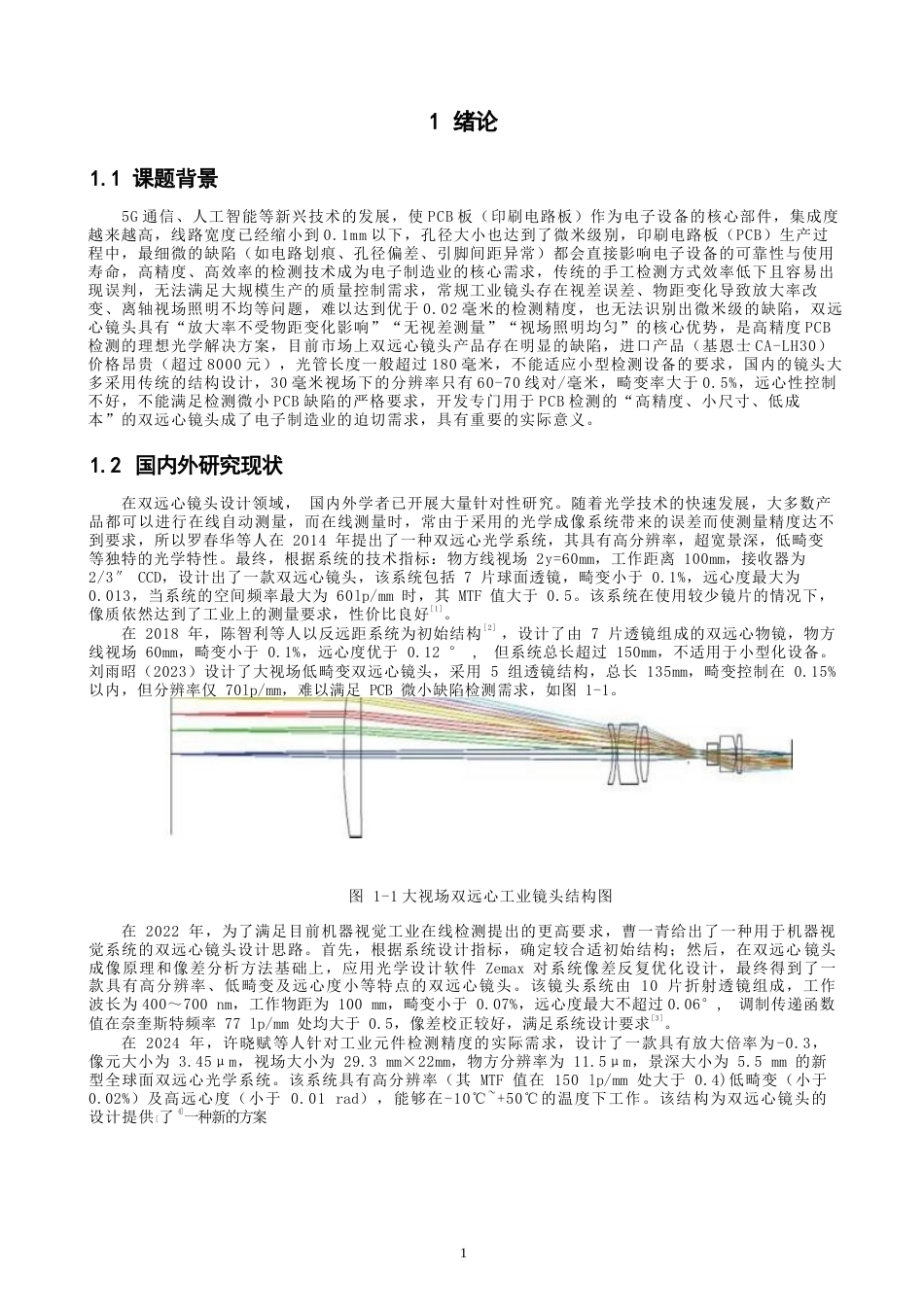

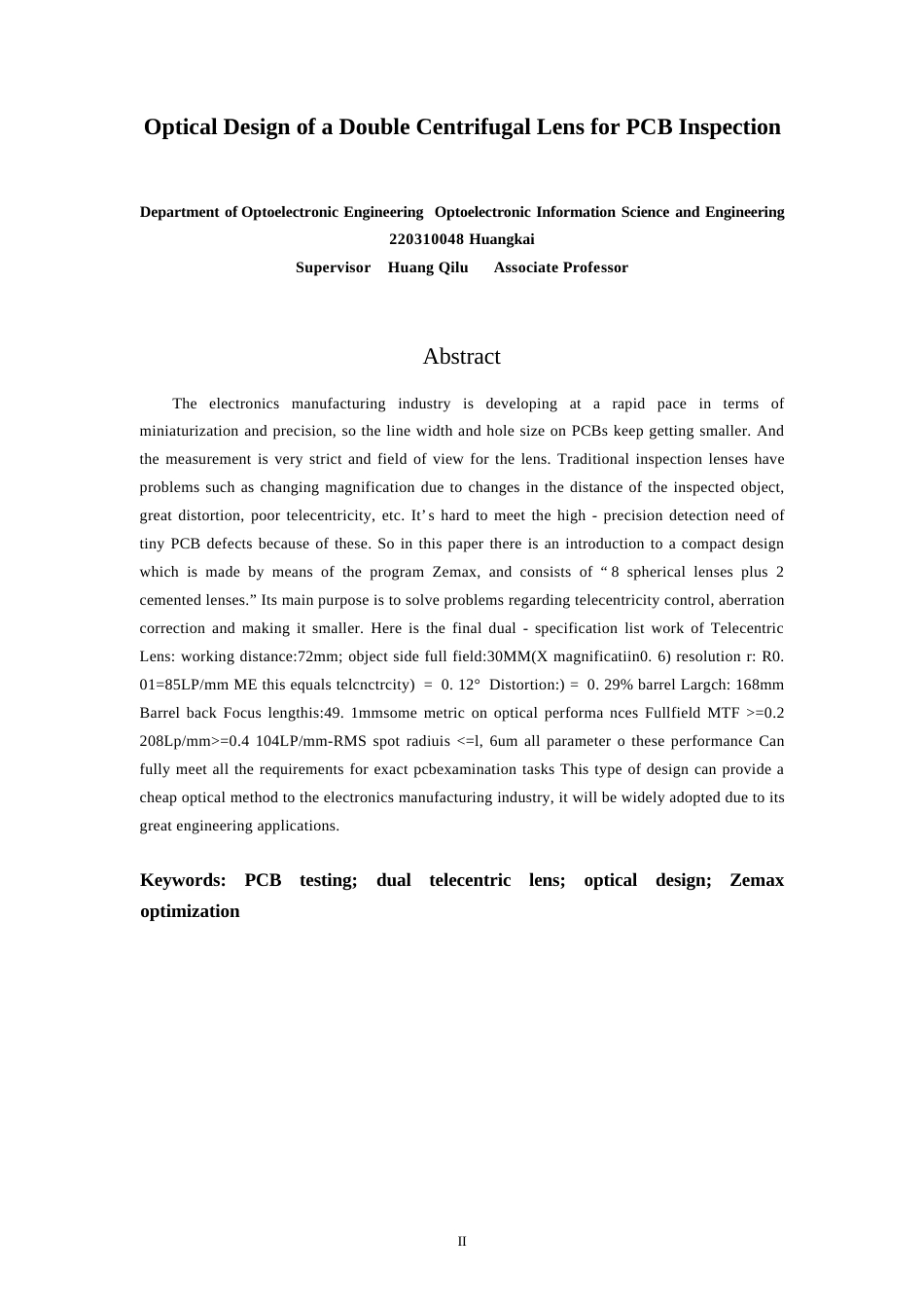

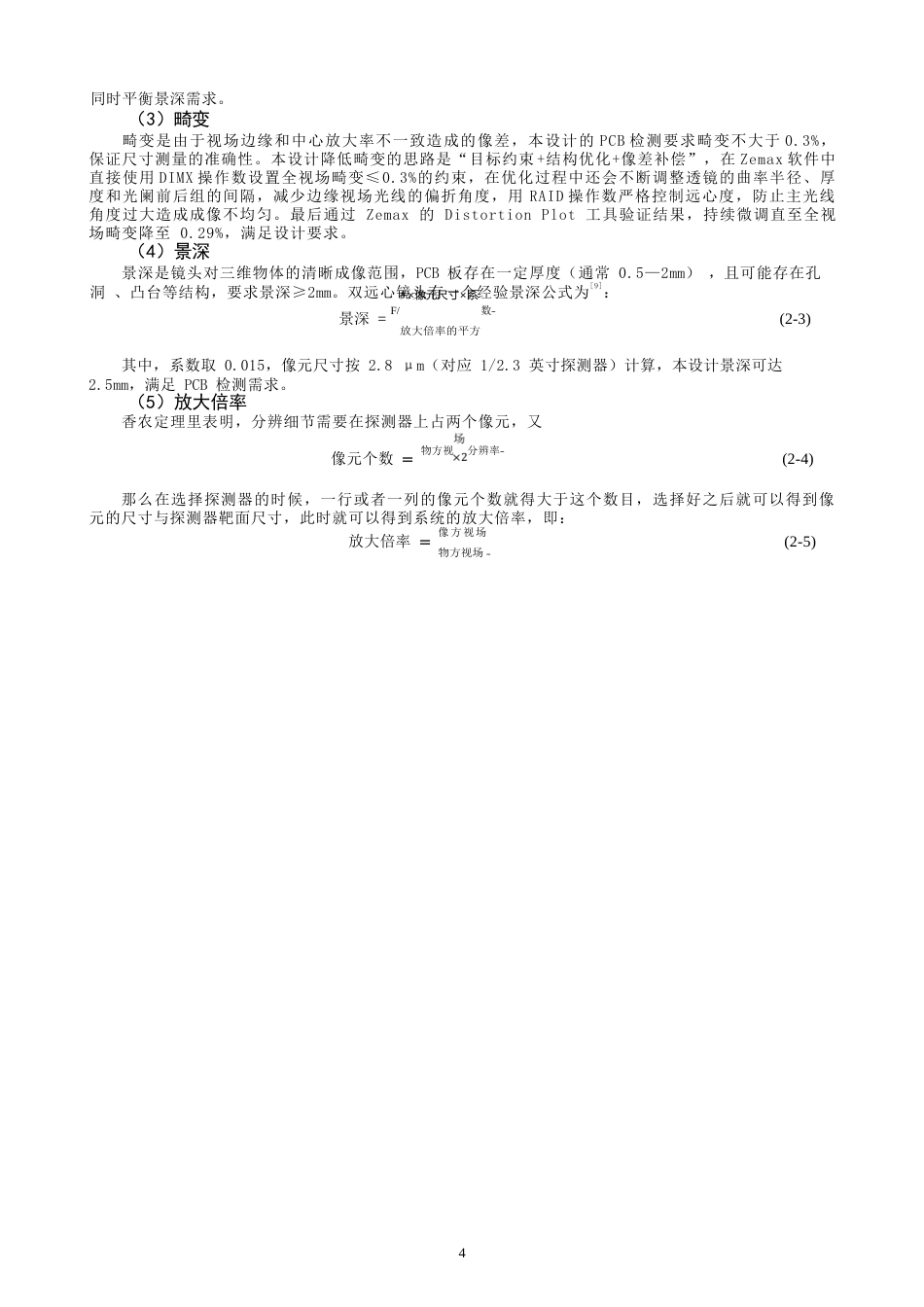

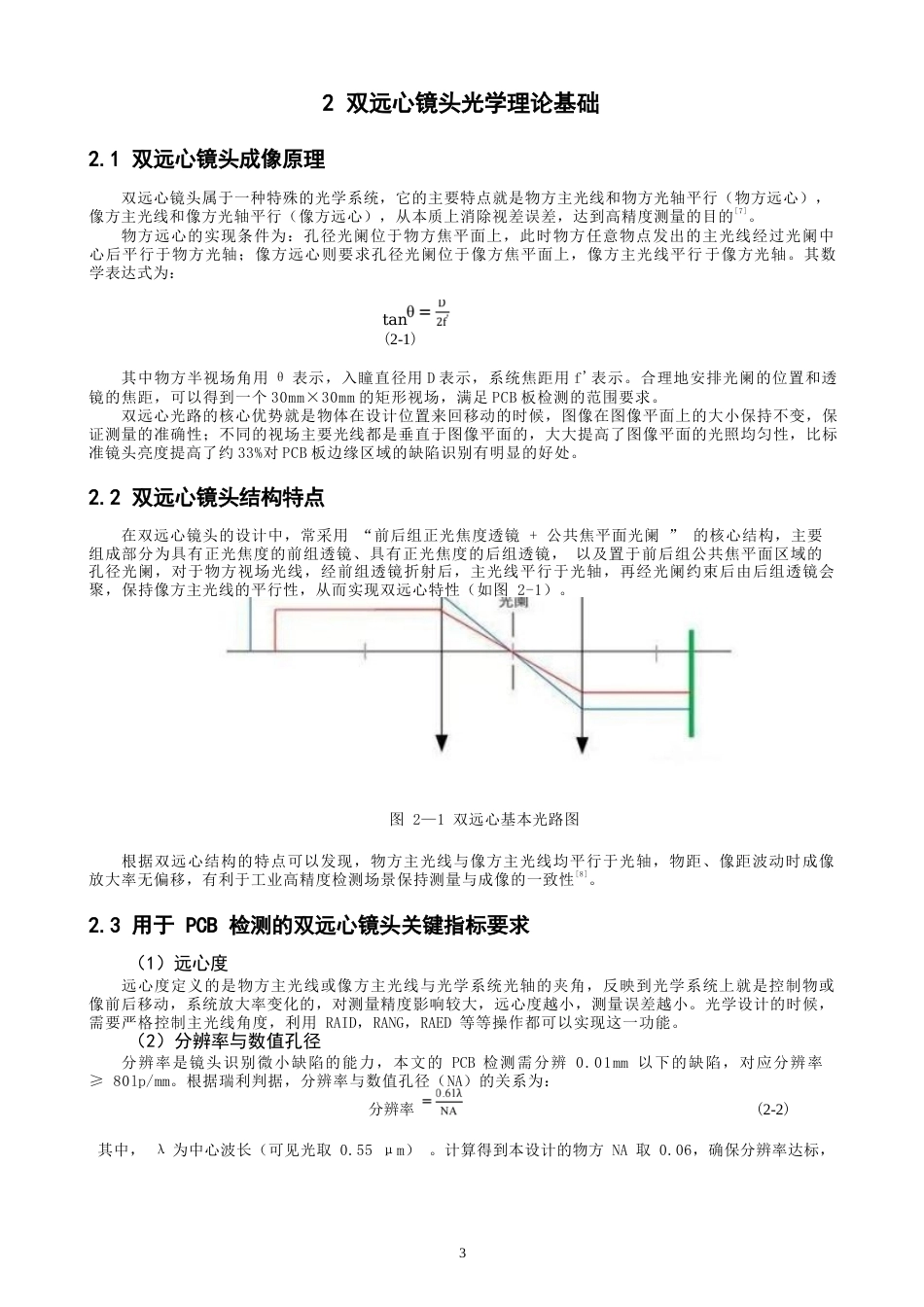

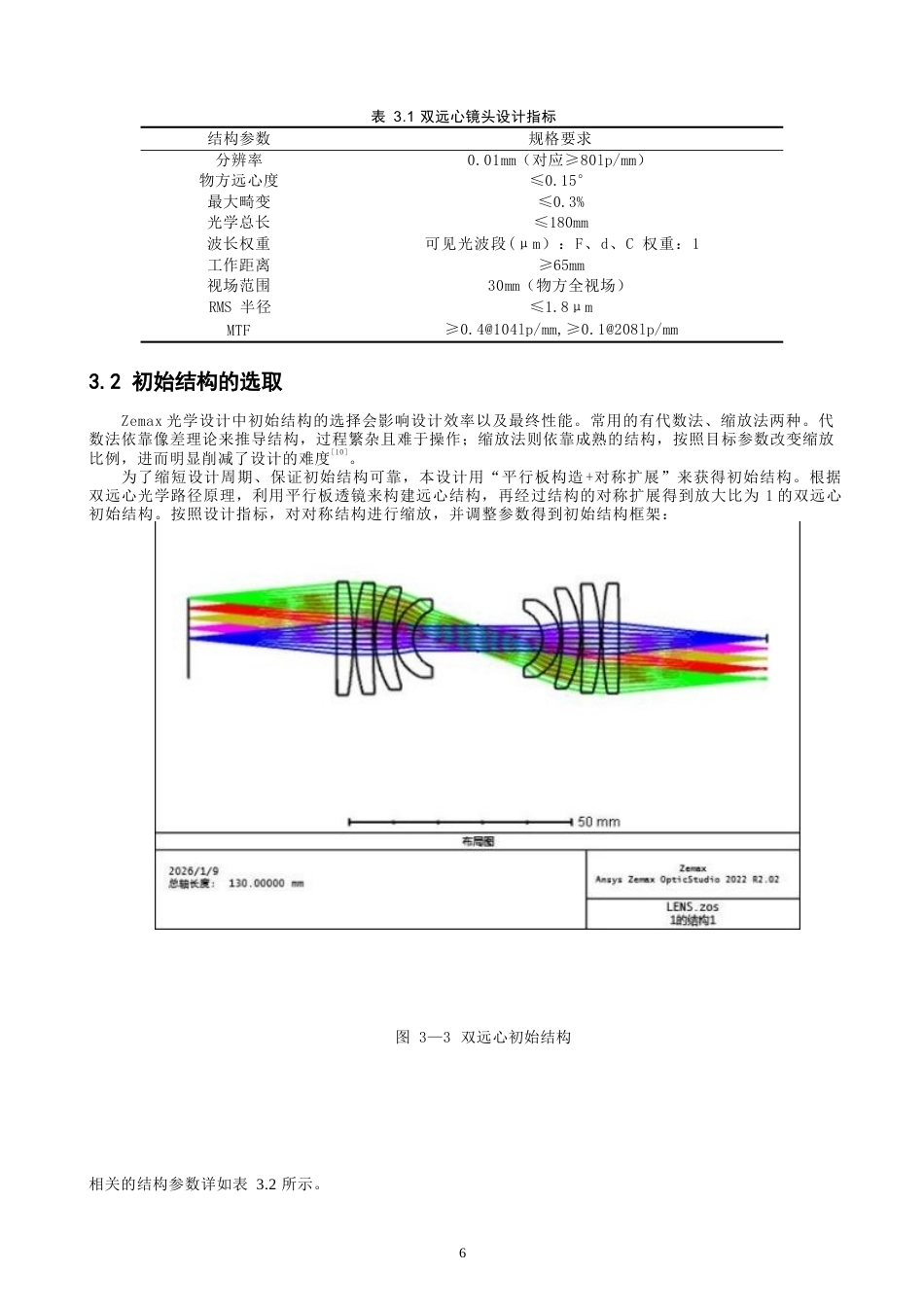

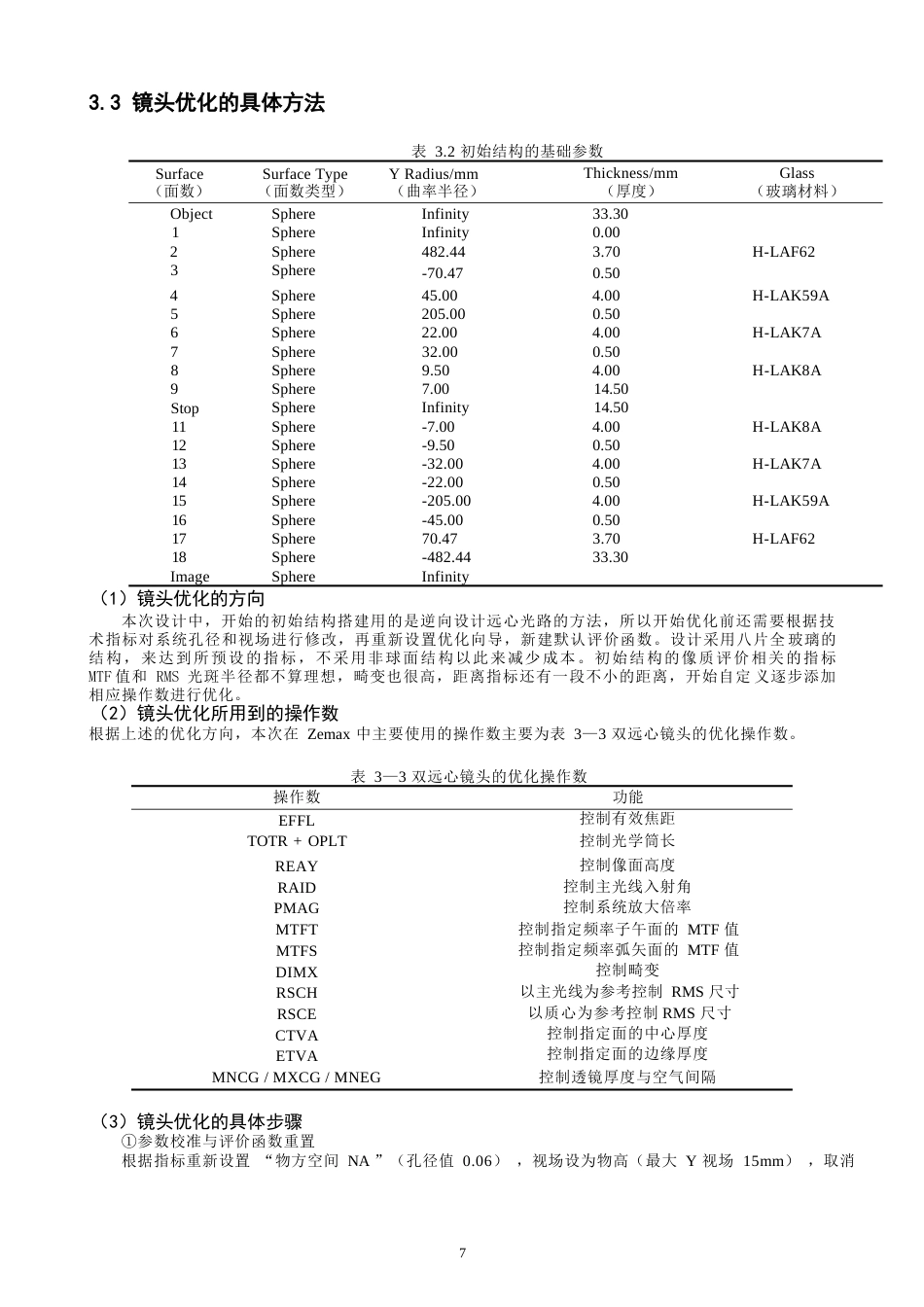

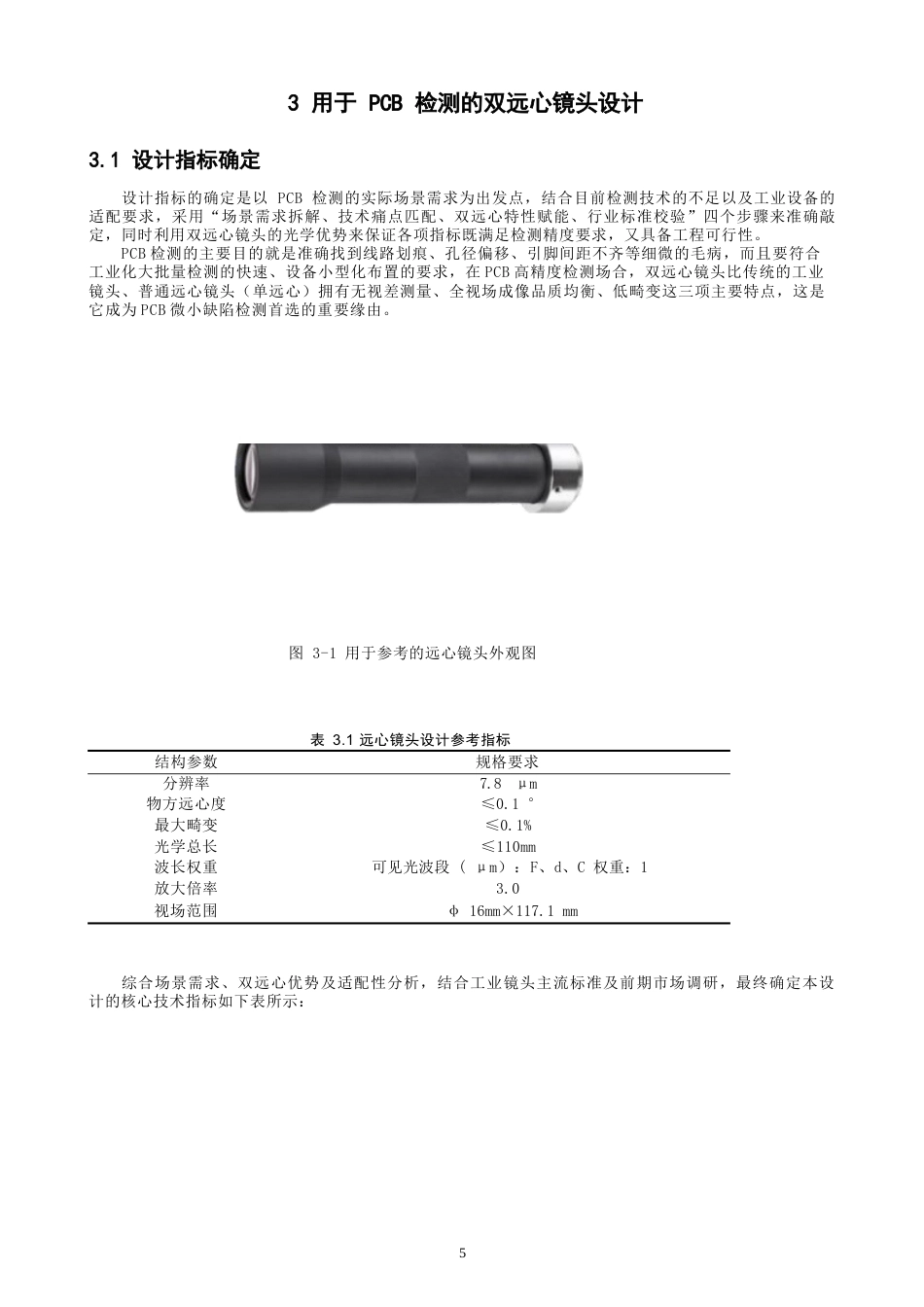

I一款用于 PCB 检测的双远心镜头光学设计光电工程系光电信息科学与工程 220310048 黄凯指导老师黄启禄副教授摘要随着电子制造行业向着微型化、高精度的方向发展，PCB 板线路宽度和孔径尺寸越来越小，给检测镜头的测量精度、视场覆盖和稳定性带来了很高的要求。传统的检测镜头由于物距的变化而造成放大率的偏移、畸变大、远心度不够等问题，不能满足 PCB 板微小缺陷高精度检测的要求。因此，本文利用 Zemax 软件设计出 8 片球面透镜加 2 组双胶合的紧凑结构，主要解决远心度控制、像差校正和结构小型化的矛盾，最终设计出的双远心镜头核心指标如下所示...
