26年CH质量管理工程 基于田口设计的制夹爪生产工艺优化研究(14025字).docx

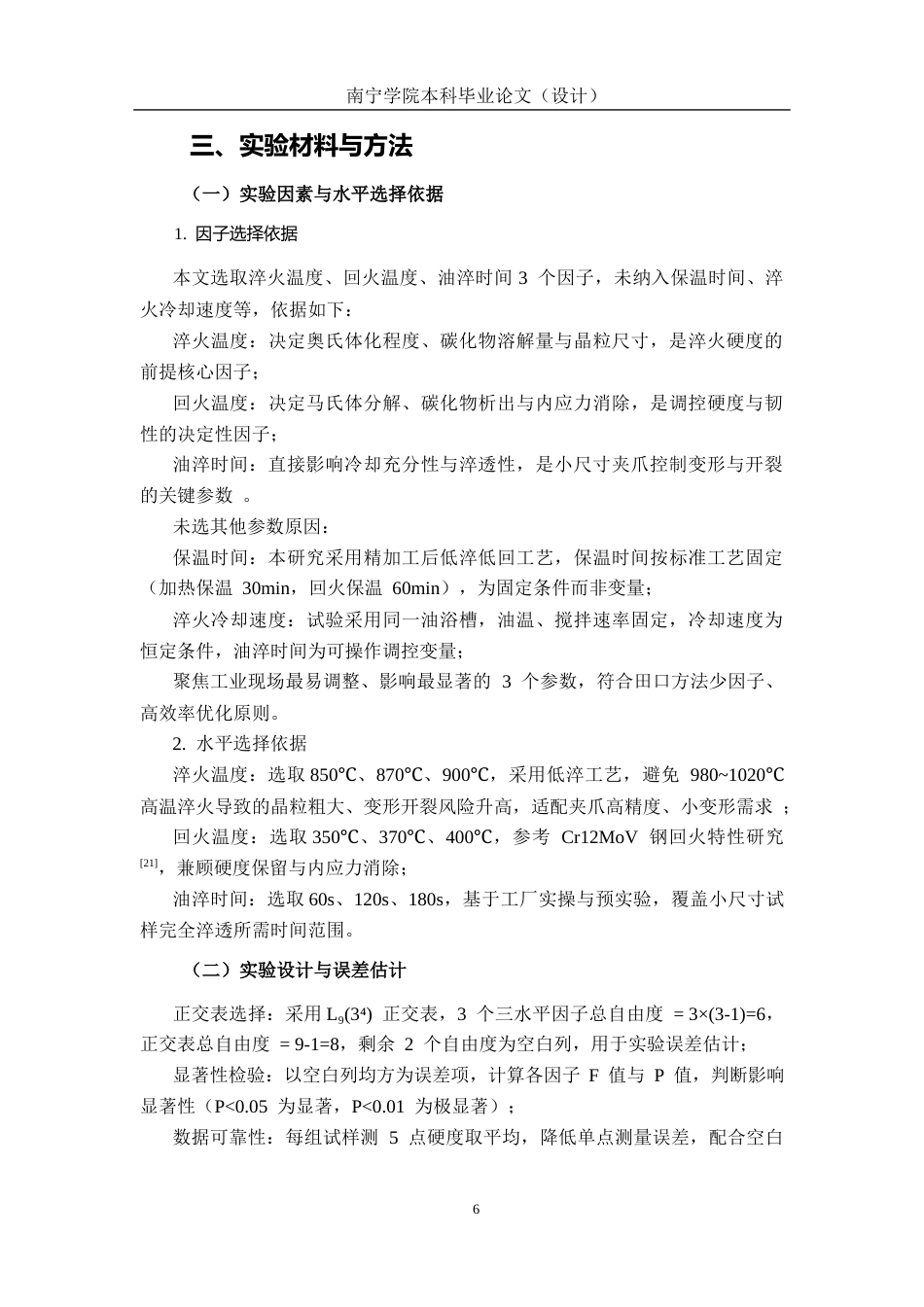

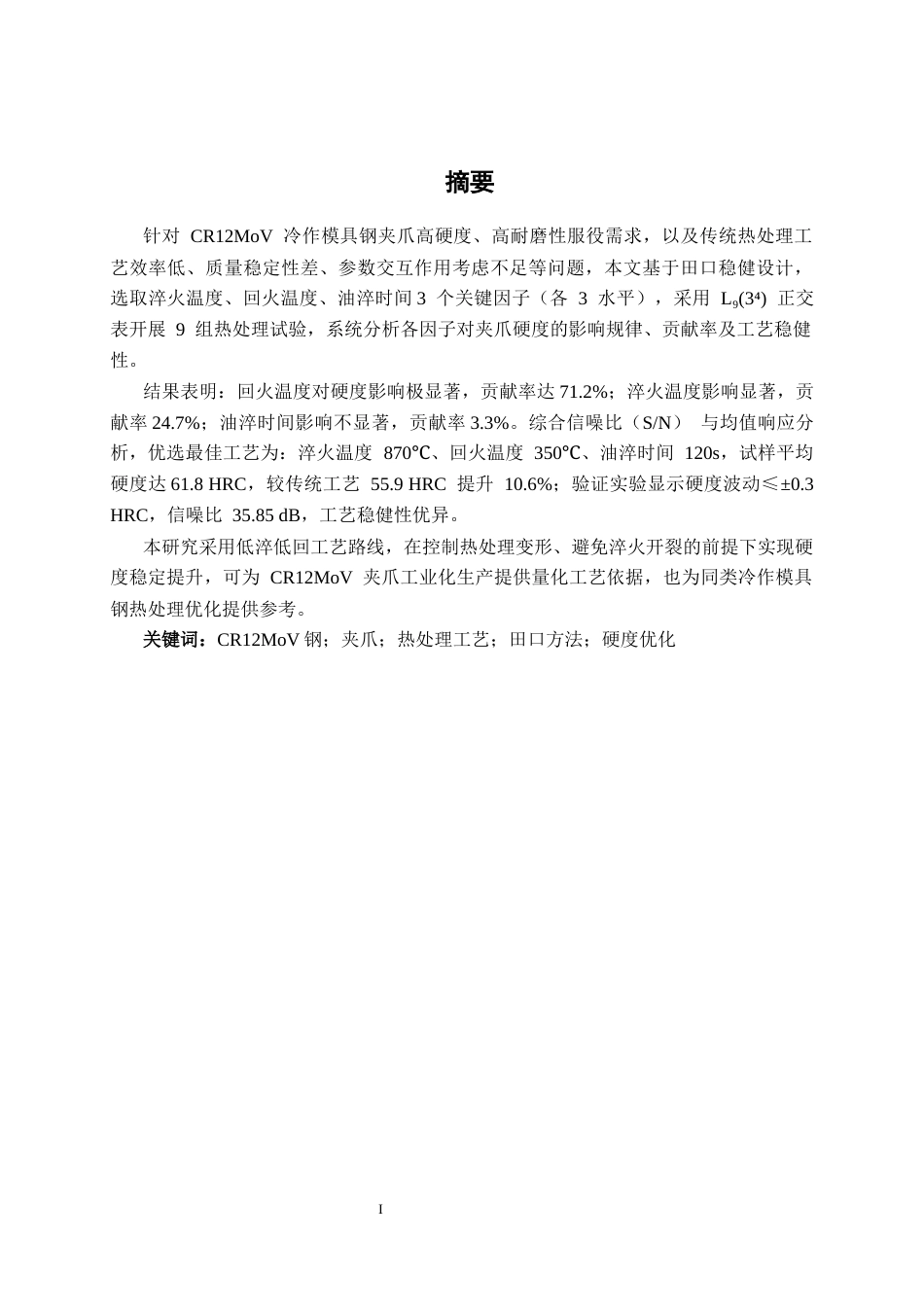

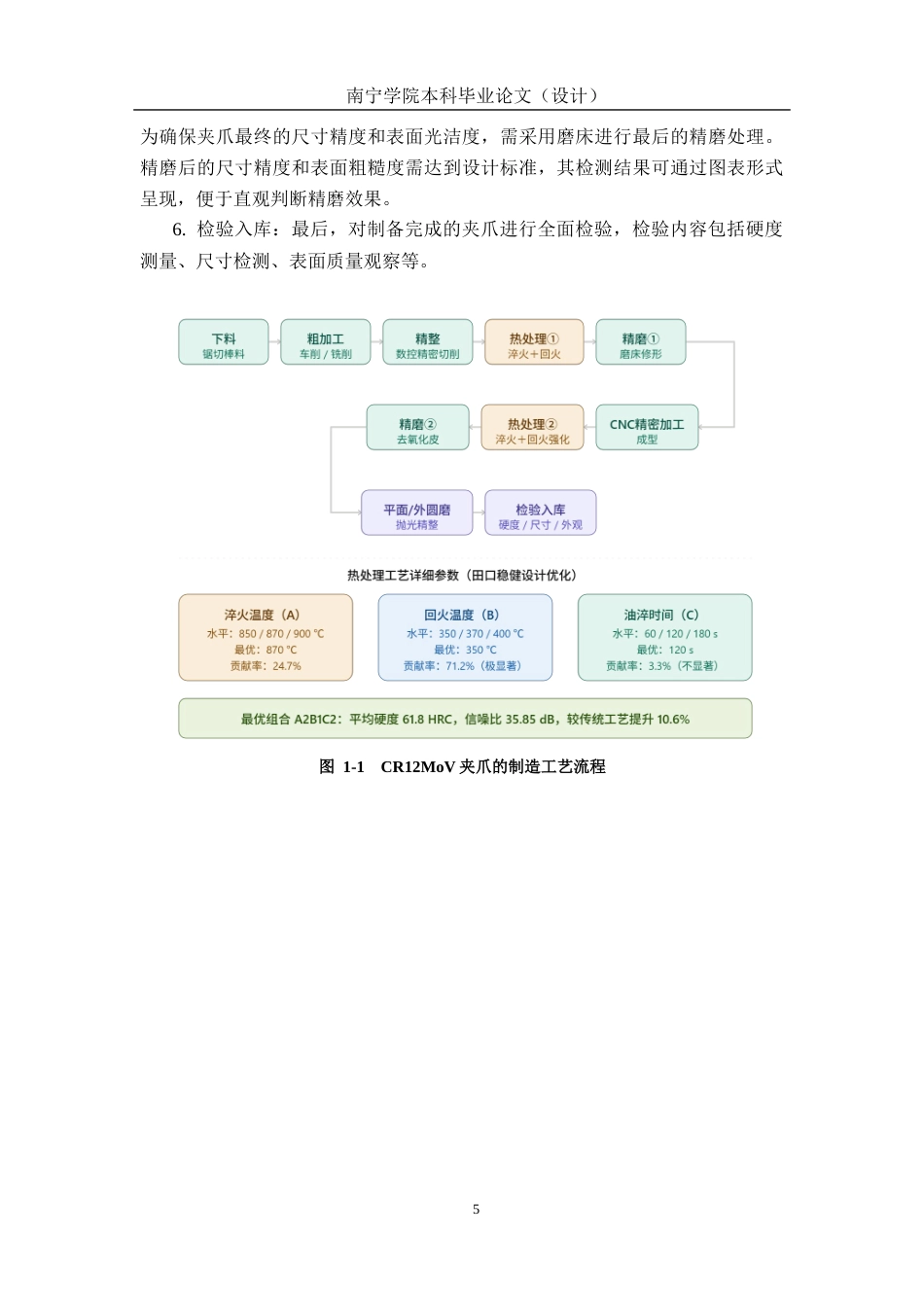

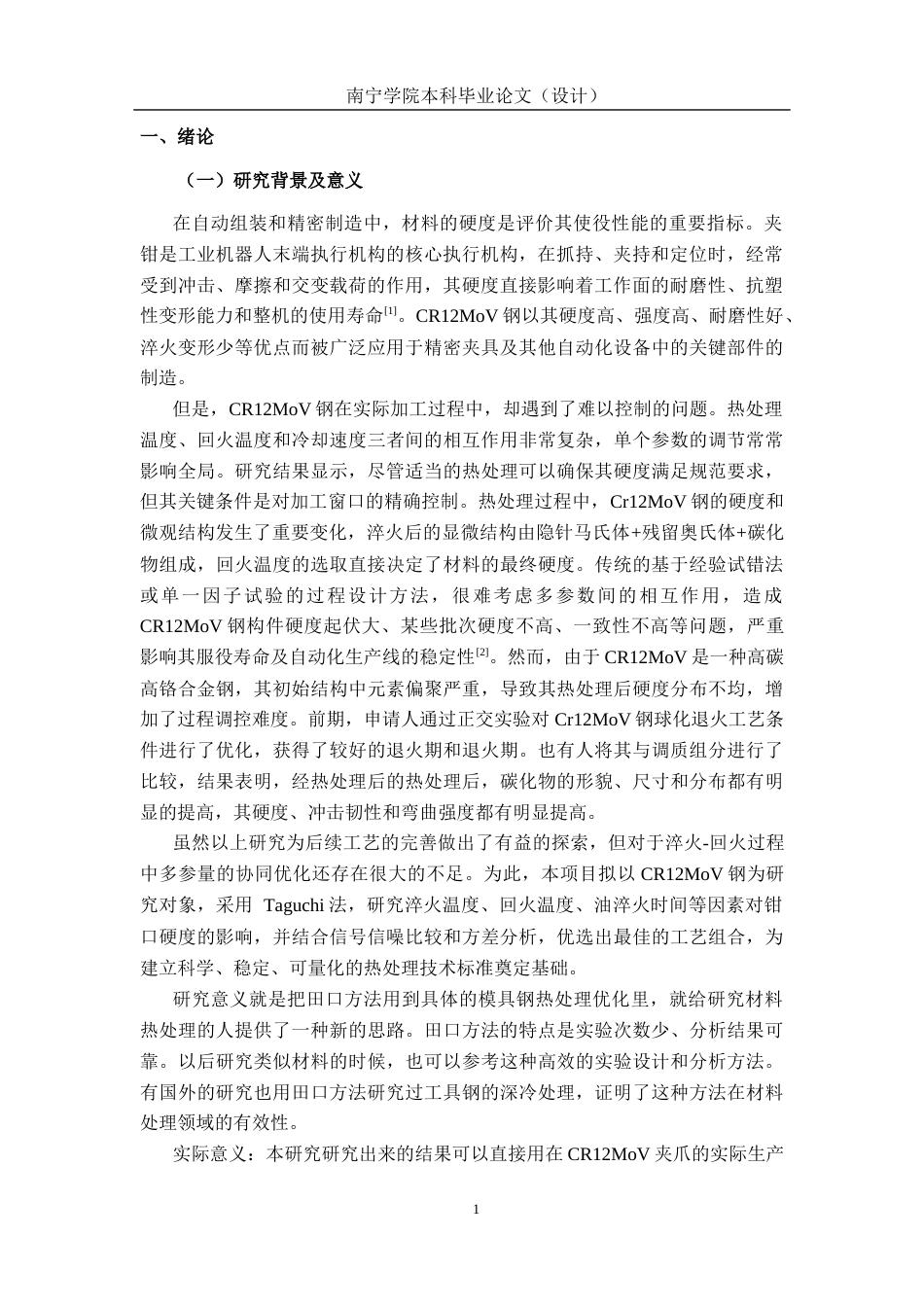

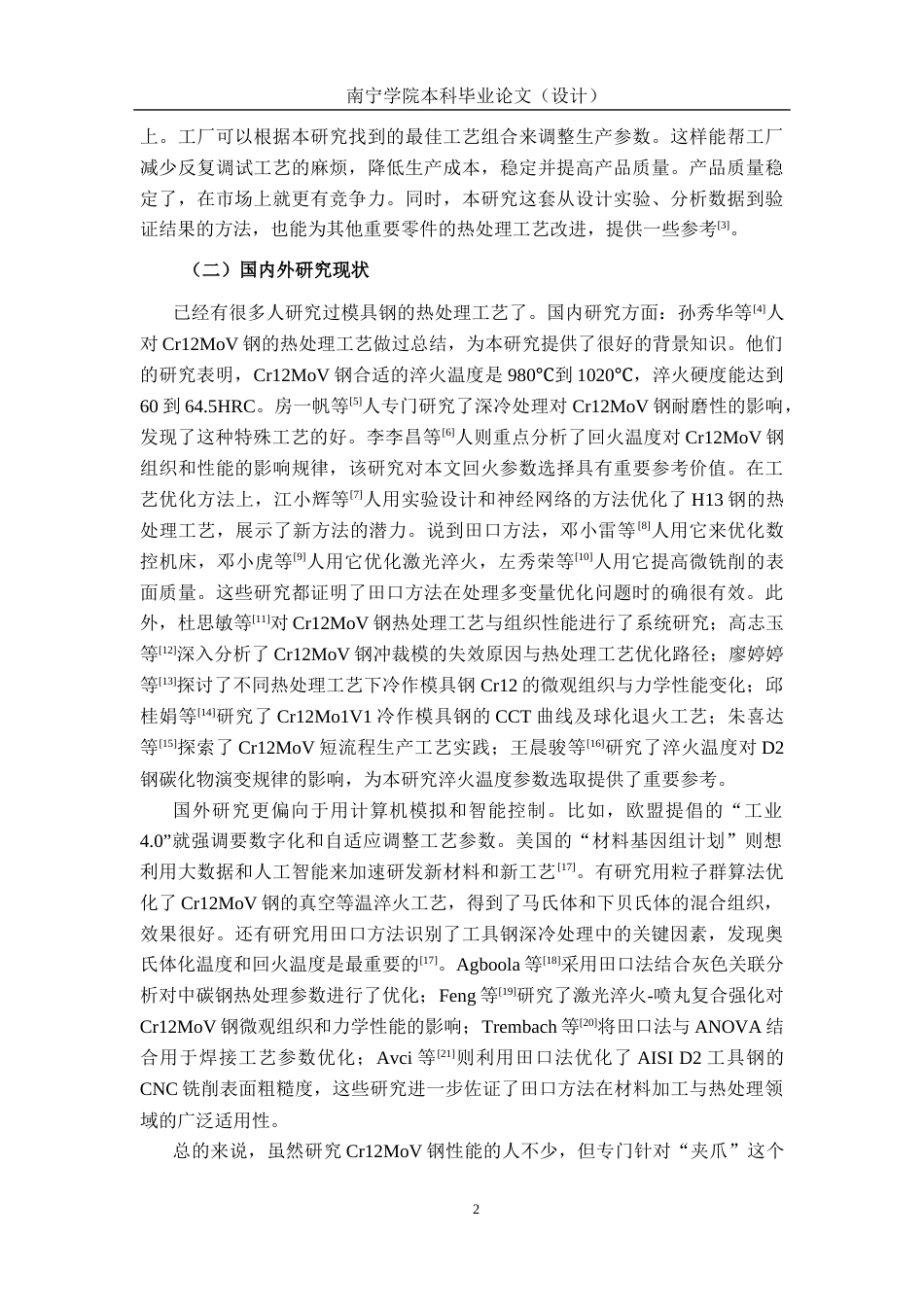

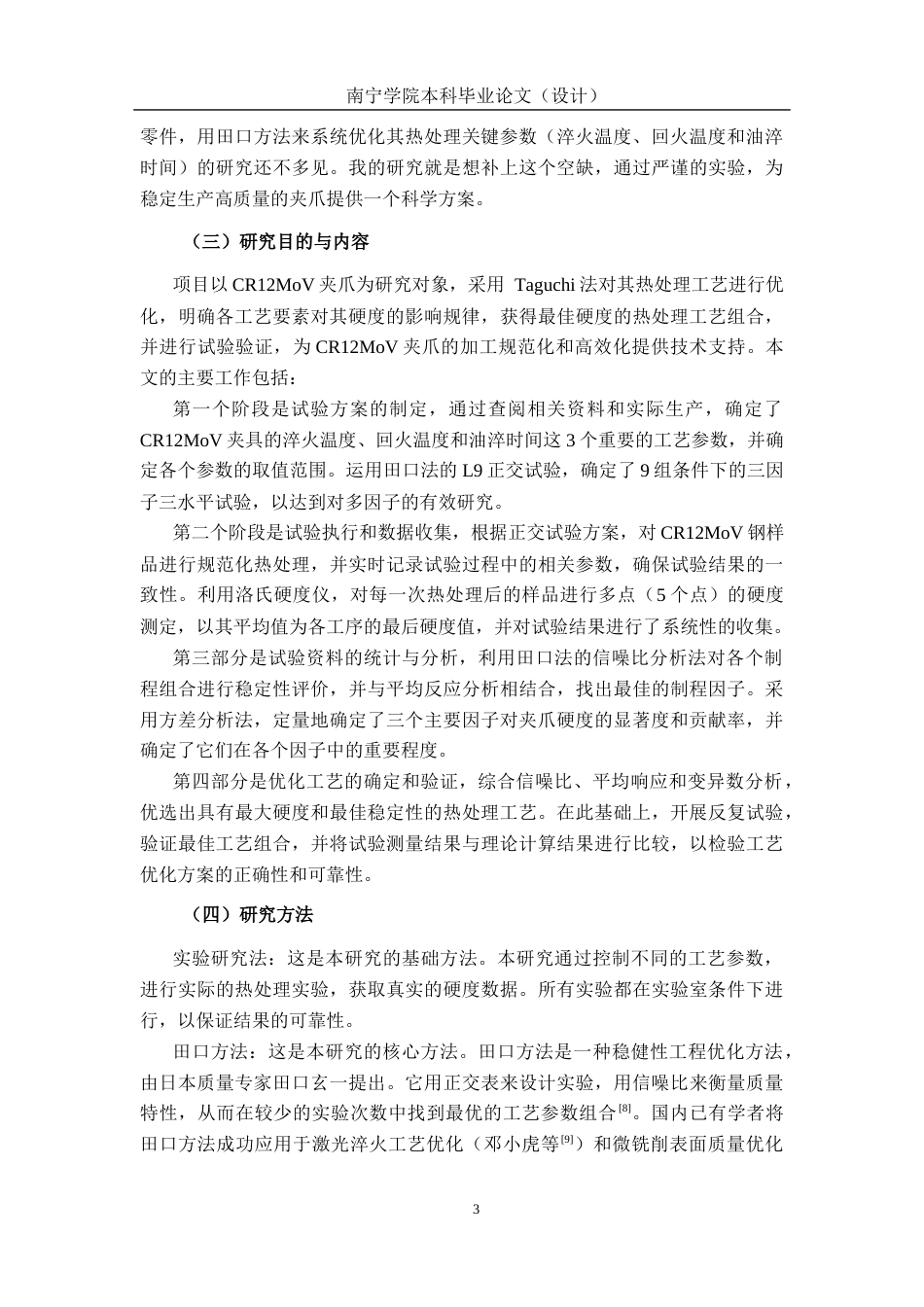

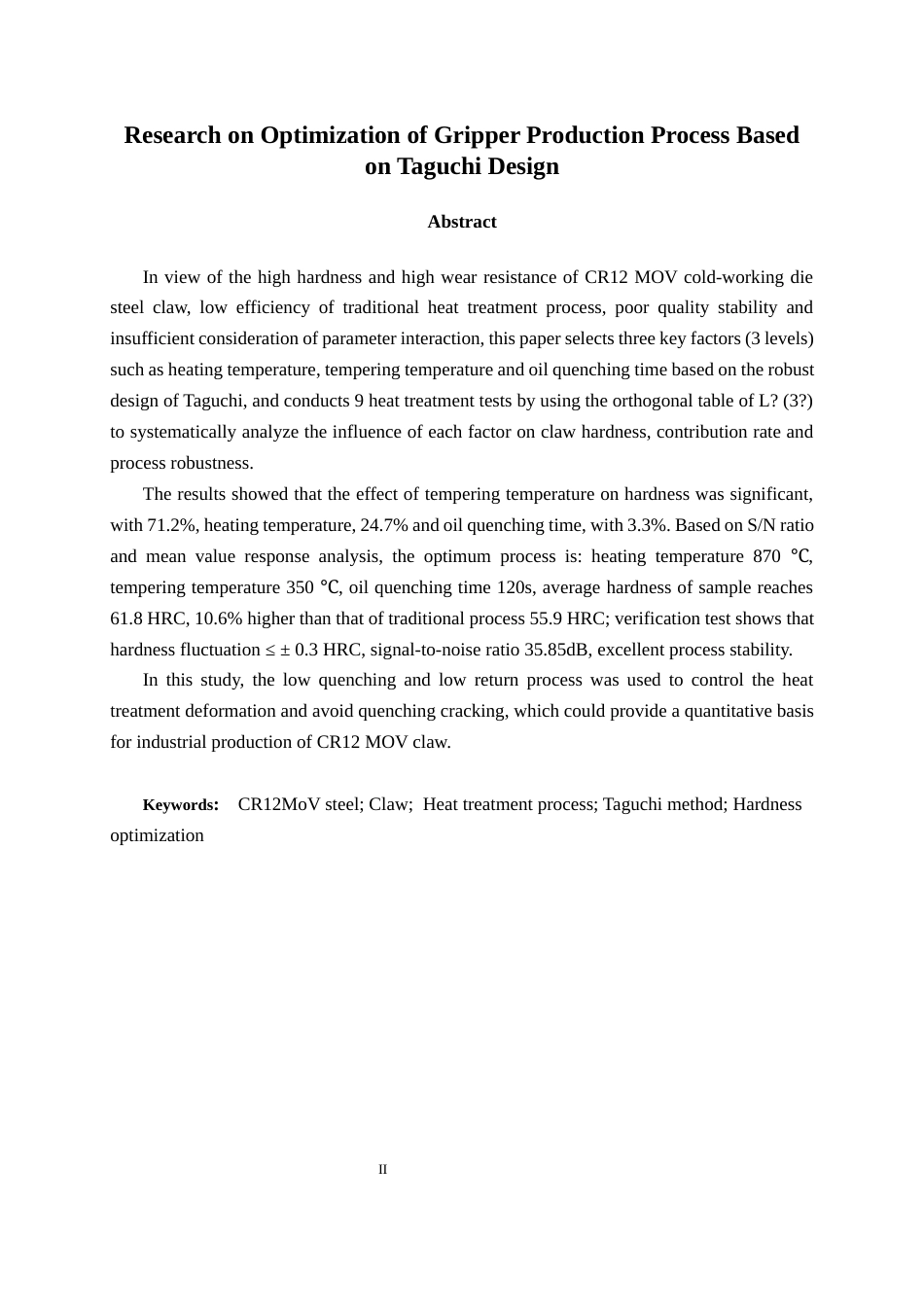

I摘要针对 CR12MoV 冷作模具钢夹爪高硬度、高耐磨性服役需求，以及传统热处理工艺效率低、质量稳定性差、参数交互作用考虑不足等问题，本文基于田口稳健设计，选取淬火温度、回火温度、油淬时间 3 个关键因子（各 3 水平），采用 L₉(3⁴) 正交表开展 9 组热处理试验，系统分析各因子对夹爪硬度的影响规律、贡献率及工艺稳健性。结果表明：回火温度对硬度影响极显著，贡献率达 71.2%；淬火温度影响显著，贡献率 24.7%；油淬时间影响不显著，贡献率 3.3%。综合信噪比（S/N） 与均值响应分析，优选最佳工艺为：淬火温度 870℃、回火温度 350℃、油淬时间 ...
