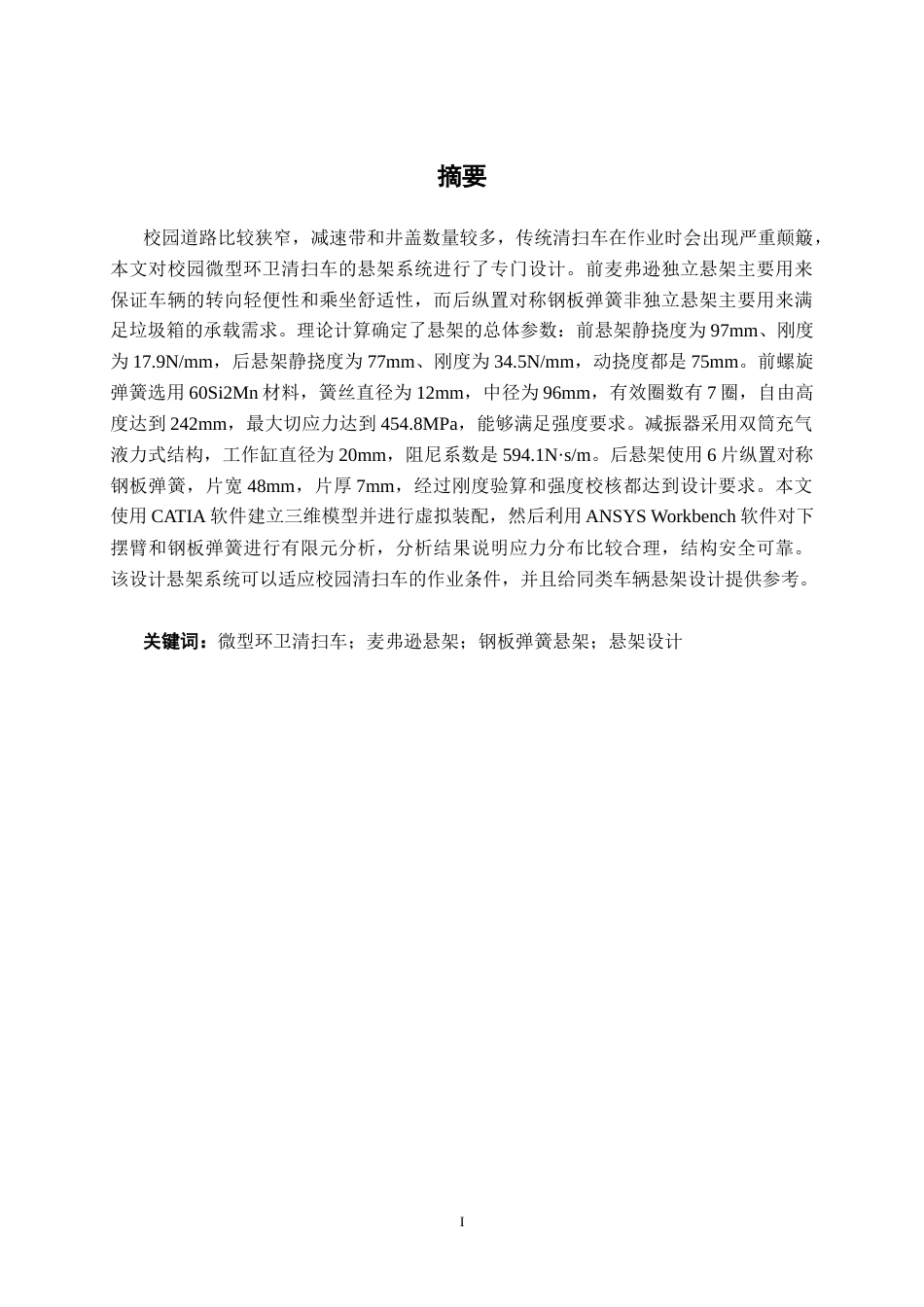

I摘要校园道路比较狭窄，减速带和井盖数量较多，传统清扫车在作业时会出现严重颠簸，本文对校园微型环卫清扫车的悬架系统进行了专门设计。前麦弗逊独立悬架主要用来保证车辆的转向轻便性和乘坐舒适性，而后纵置对称钢板弹簧非独立悬架主要用来满足垃圾箱的承载需求。理论计算确定了悬架的总体参数：前悬架静挠度为 97mm、刚度为 17.9N/mm，后悬架静挠度为 77mm、刚度为 34.5N/mm，动挠度都是 75mm。前螺旋弹簧选用 60Si2Mn 材料，簧丝直径为 12mm，中径为 96mm，有效圈数有 7 圈，自由高度达到 242mm，最大切应力达到 454.8MPa，能够满足强度要求。减振器...
