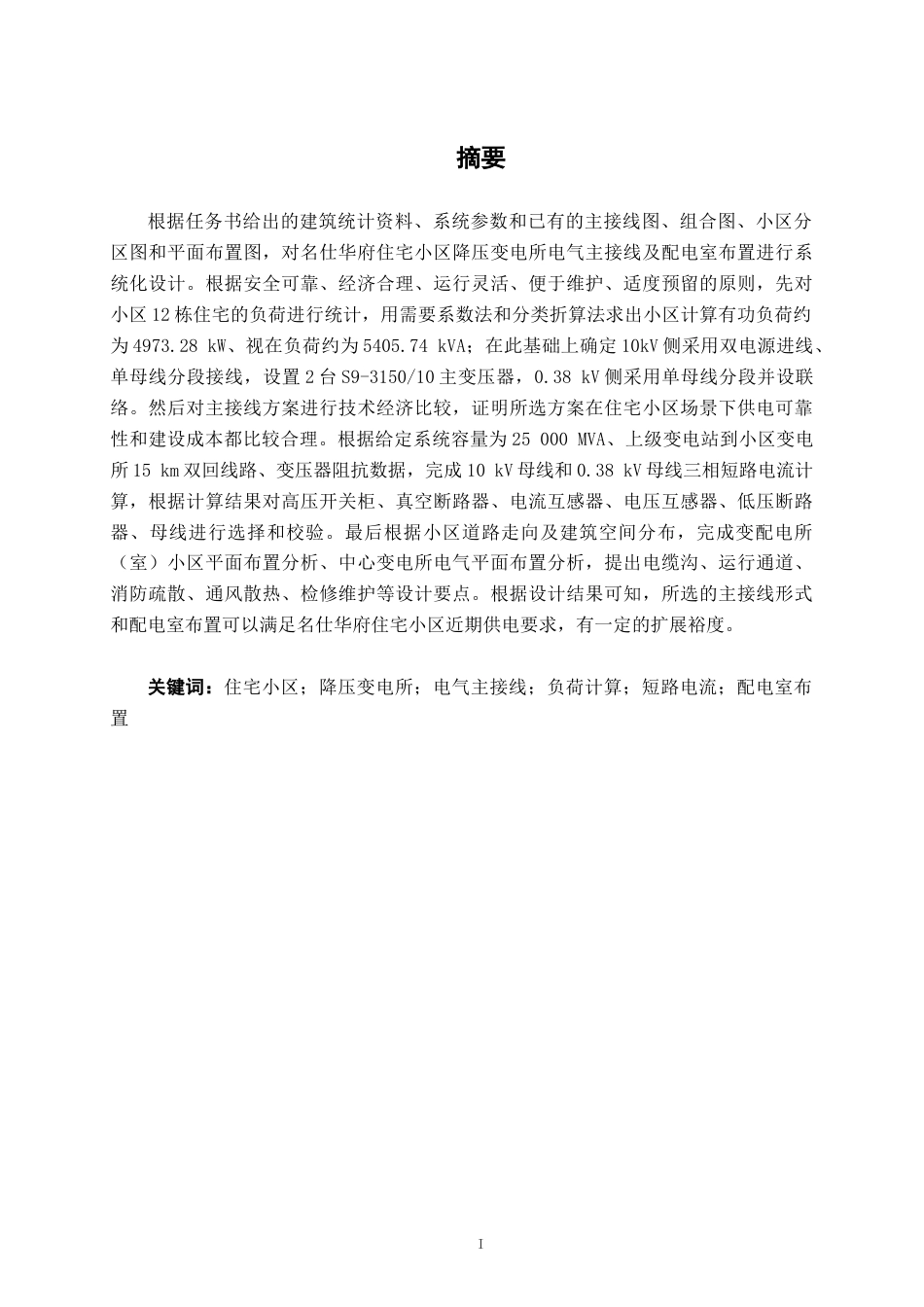

I摘要根据任务书给出的建筑统计资料、系统参数和已有的主接线图、组合图、小区分区图和平面布置图，对名仕华府住宅小区降压变电所电气主接线及配电室布置进行系统化设计。根据安全可靠、经济合理、运行灵活、便于维护、适度预留的原则，先对小区 12 栋住宅的负荷进行统计，用需要系数法和分类折算法求出小区计算有功负荷约为 4973.28 kW、视在负荷约为 5405.74 kVA；在此基础上确定 10kV 侧采用双电源进线、单母线分段接线，设置 2 台 S9-3150/10 主变压器，0.38 kV 侧采用单母线分段并设联络。然后对主接线方案进行技术经济比较，证明所选方案在住宅小区...
