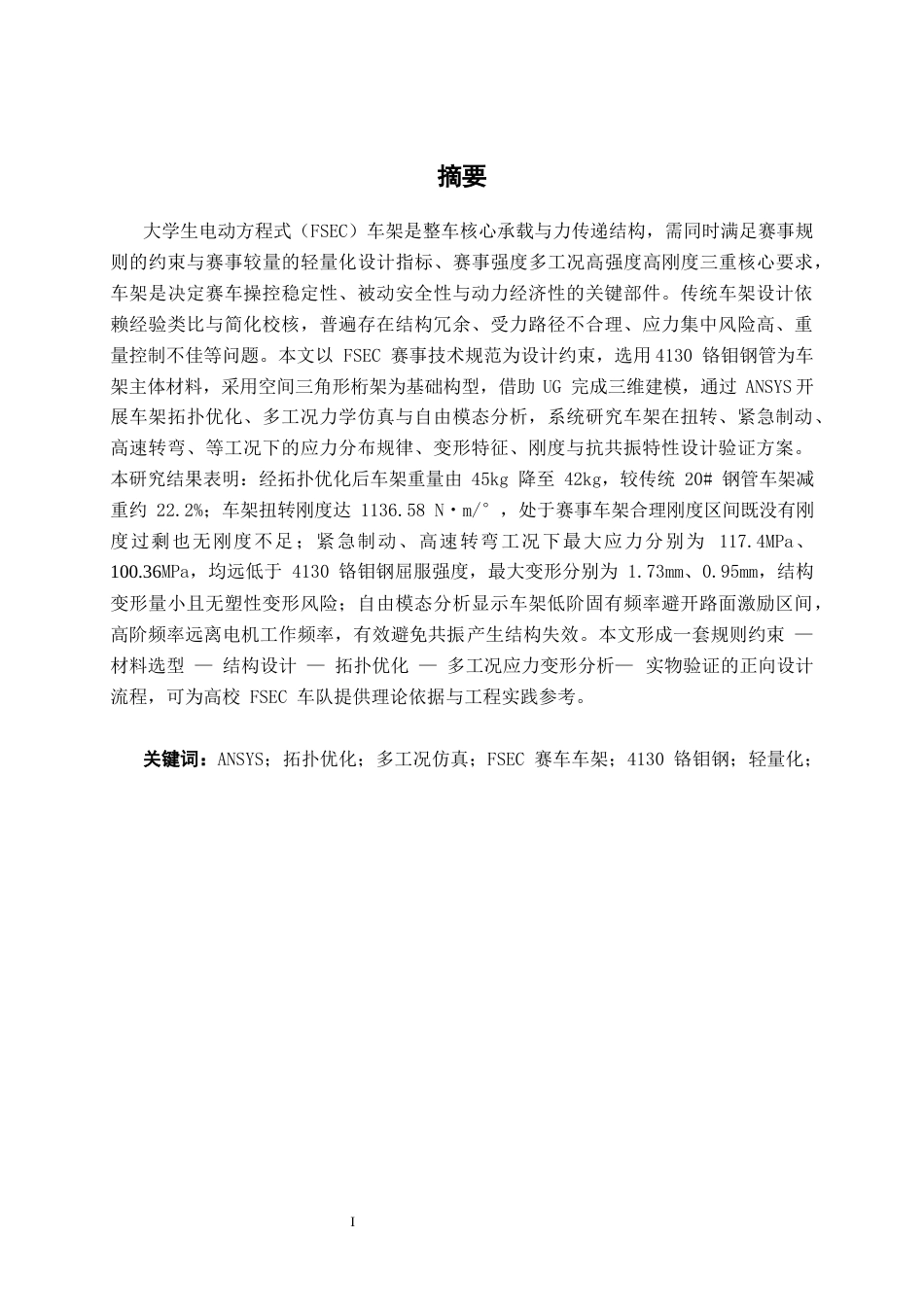

I摘要大学生电动方程式（FSEC）车架是整车核心承载与力传递结构，需同时满足赛事规则的约束与赛事较量的轻量化设计指标、赛事强度多工况高强度高刚度三重核心要求，车架是决定赛车操控稳定性、被动安全性与动力经济性的关键部件。传统车架设计依赖经验类比与简化校核，普遍存在结构冗余、受力路径不合理、应力集中风险高、重量控制不佳等问题。本文以 FSEC 赛事技术规范为设计约束，选用 4130 铬钼钢管为车架主体材料，采用空间三角形桁架为基础构型，借助 UG 完成三维建模，通过 ANSYS 开展车架拓扑优化、多工况力学仿真与自由模态分析，系统研究车架在扭转、紧...
