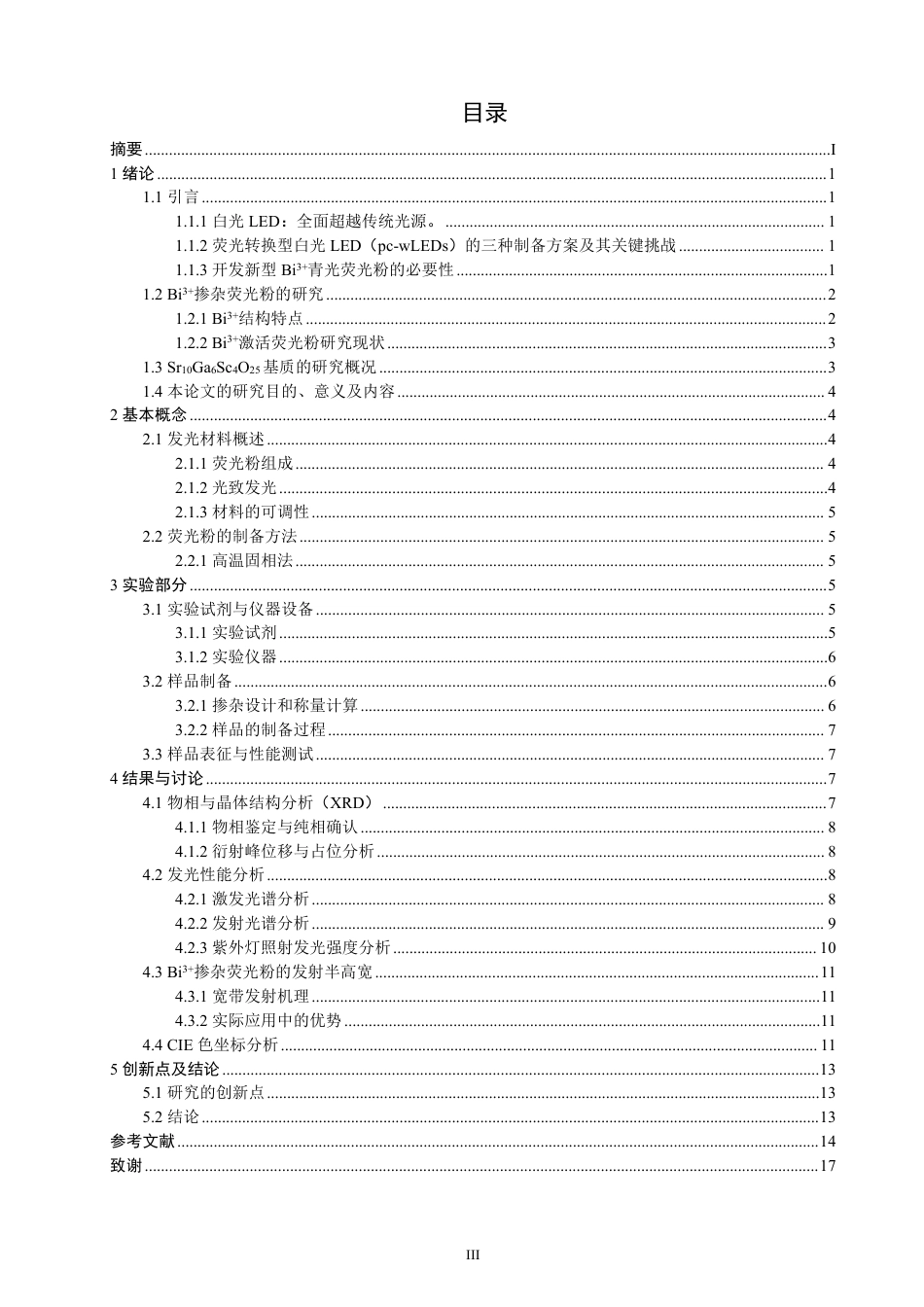

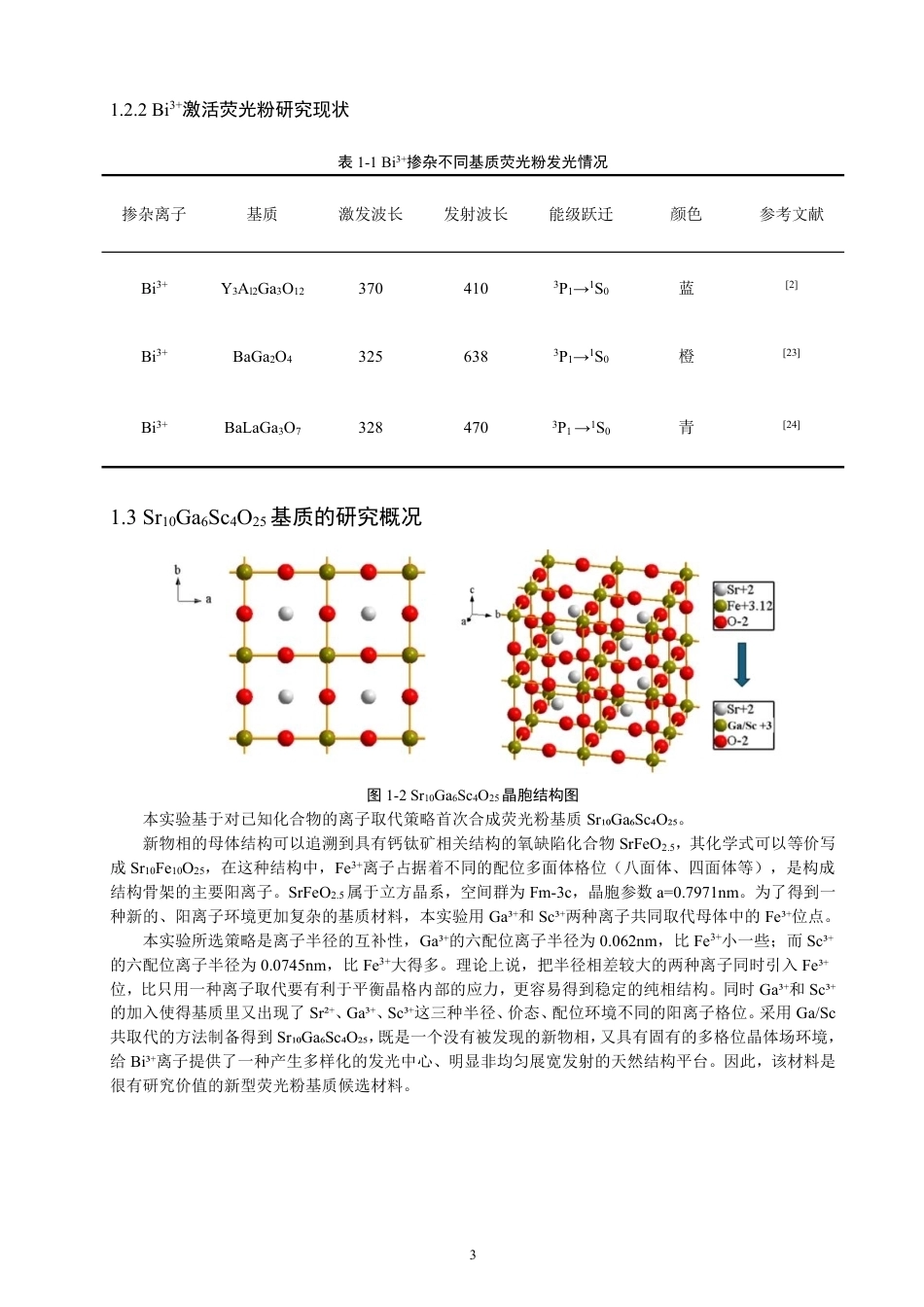

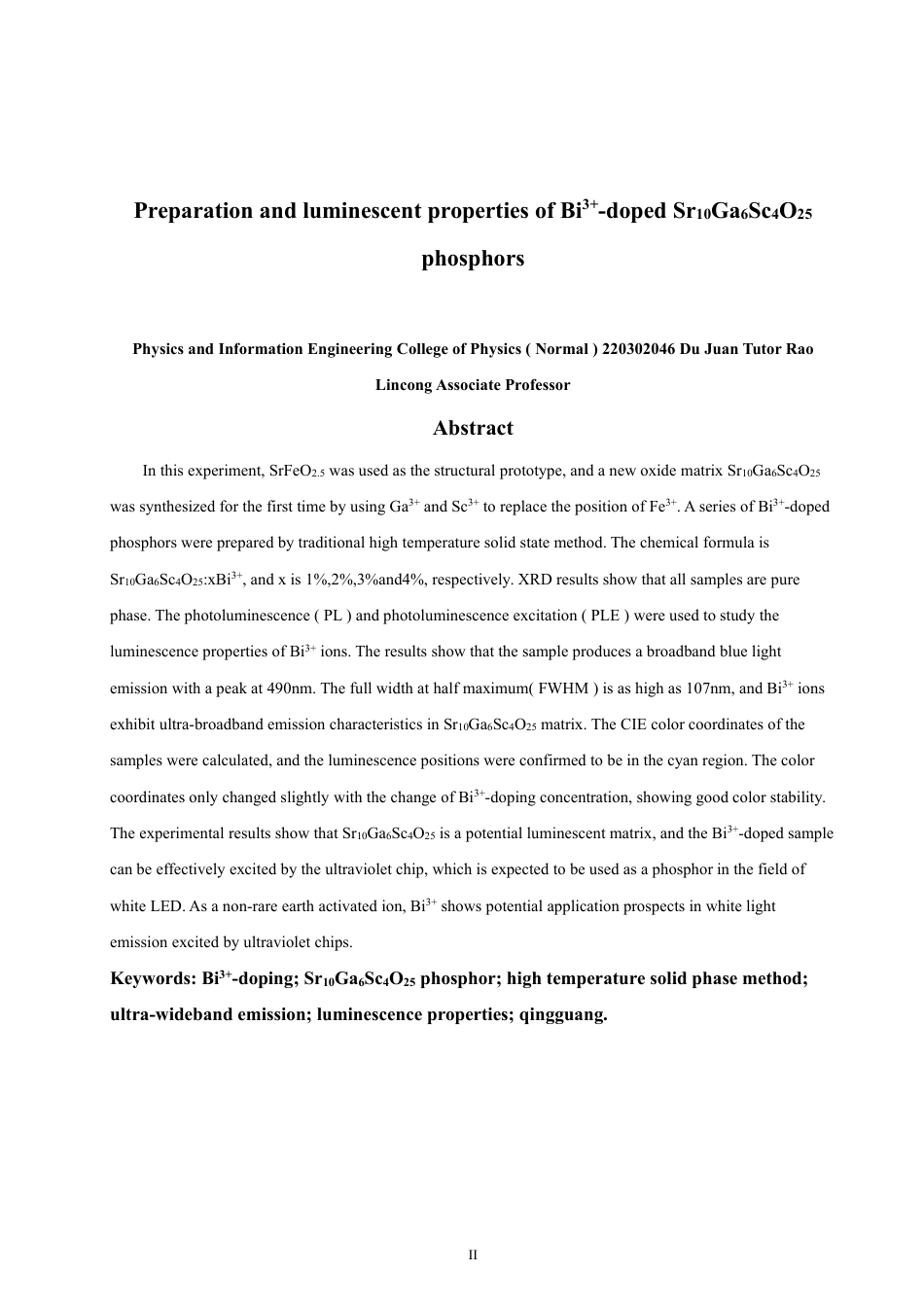

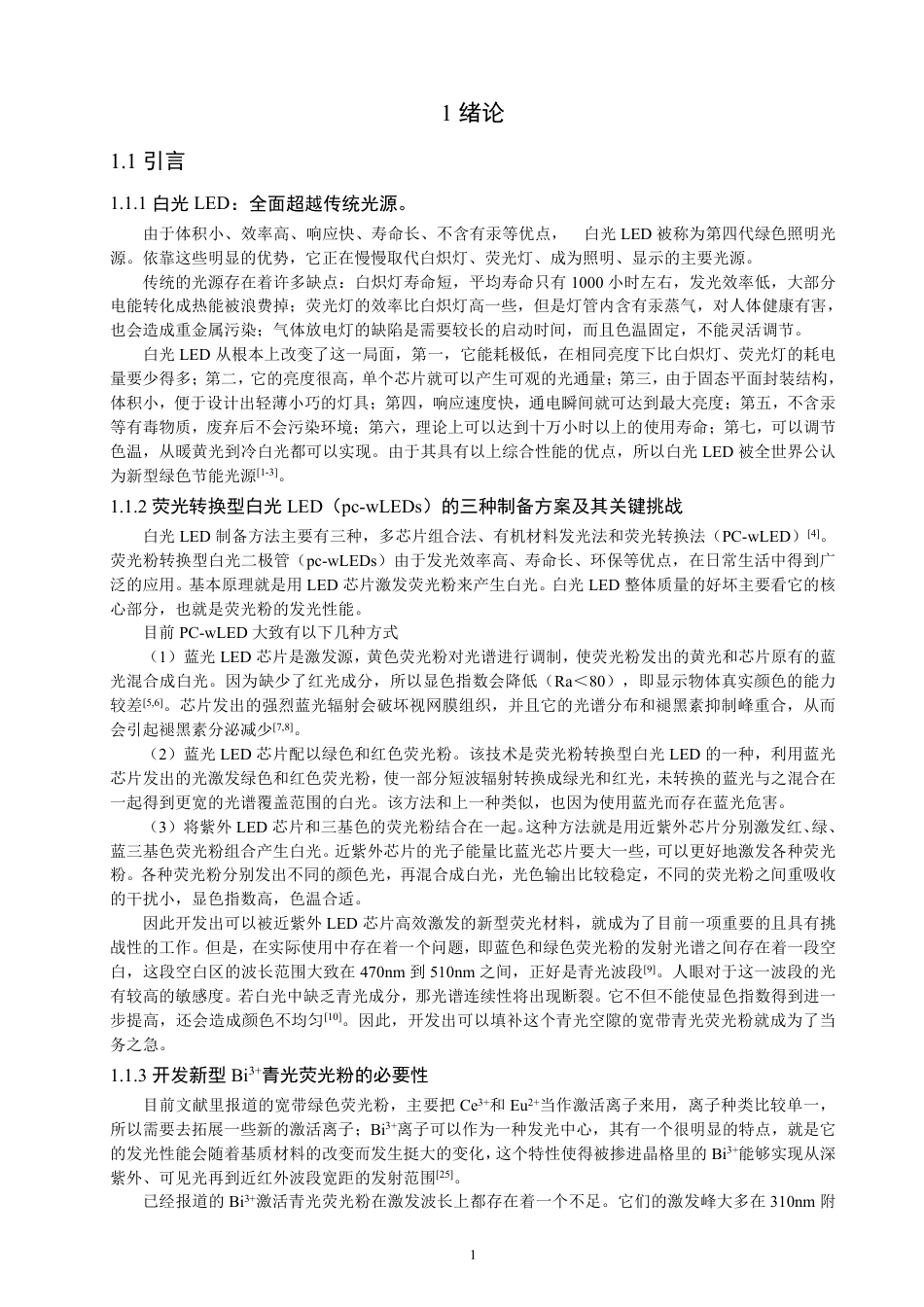

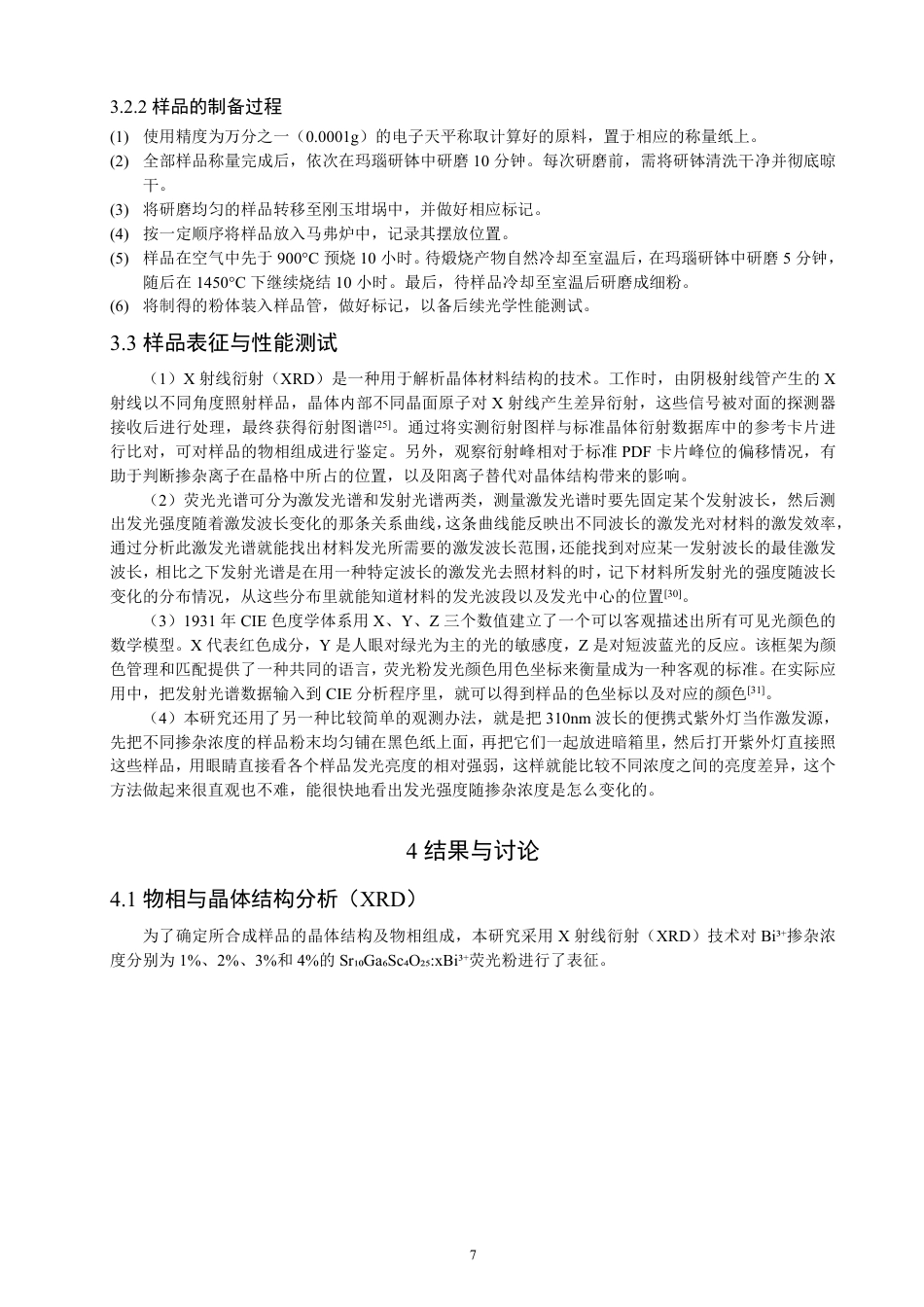

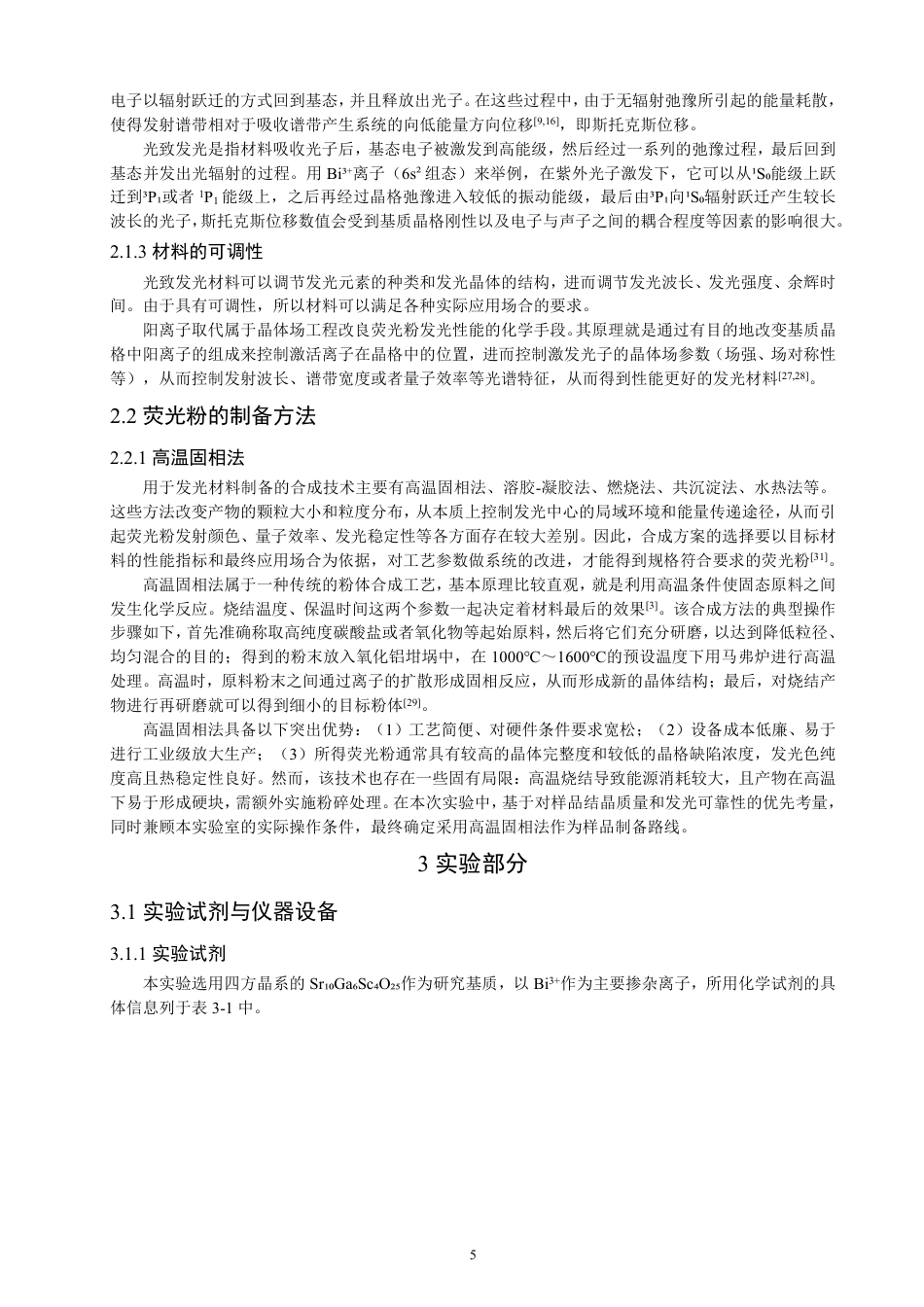

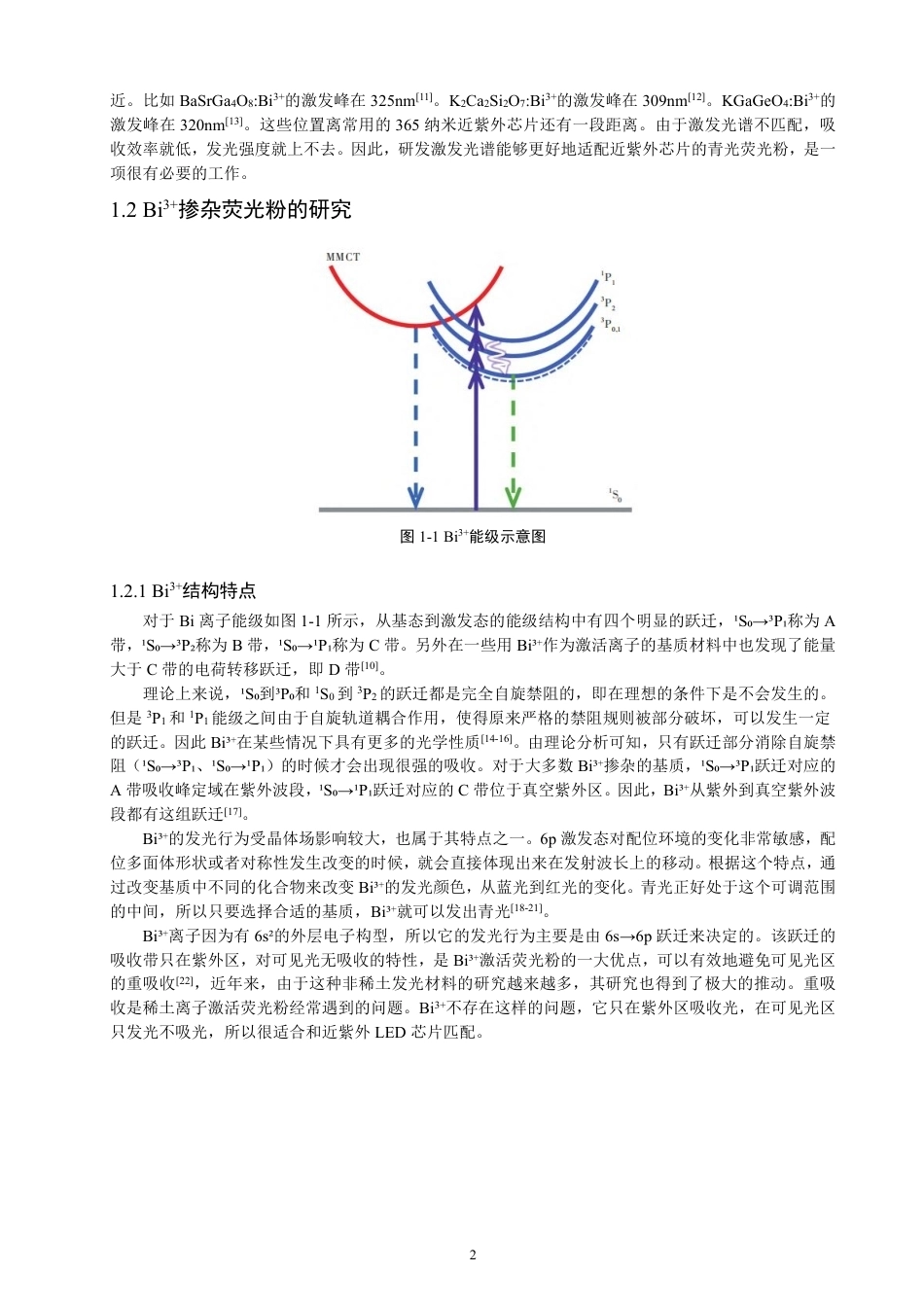

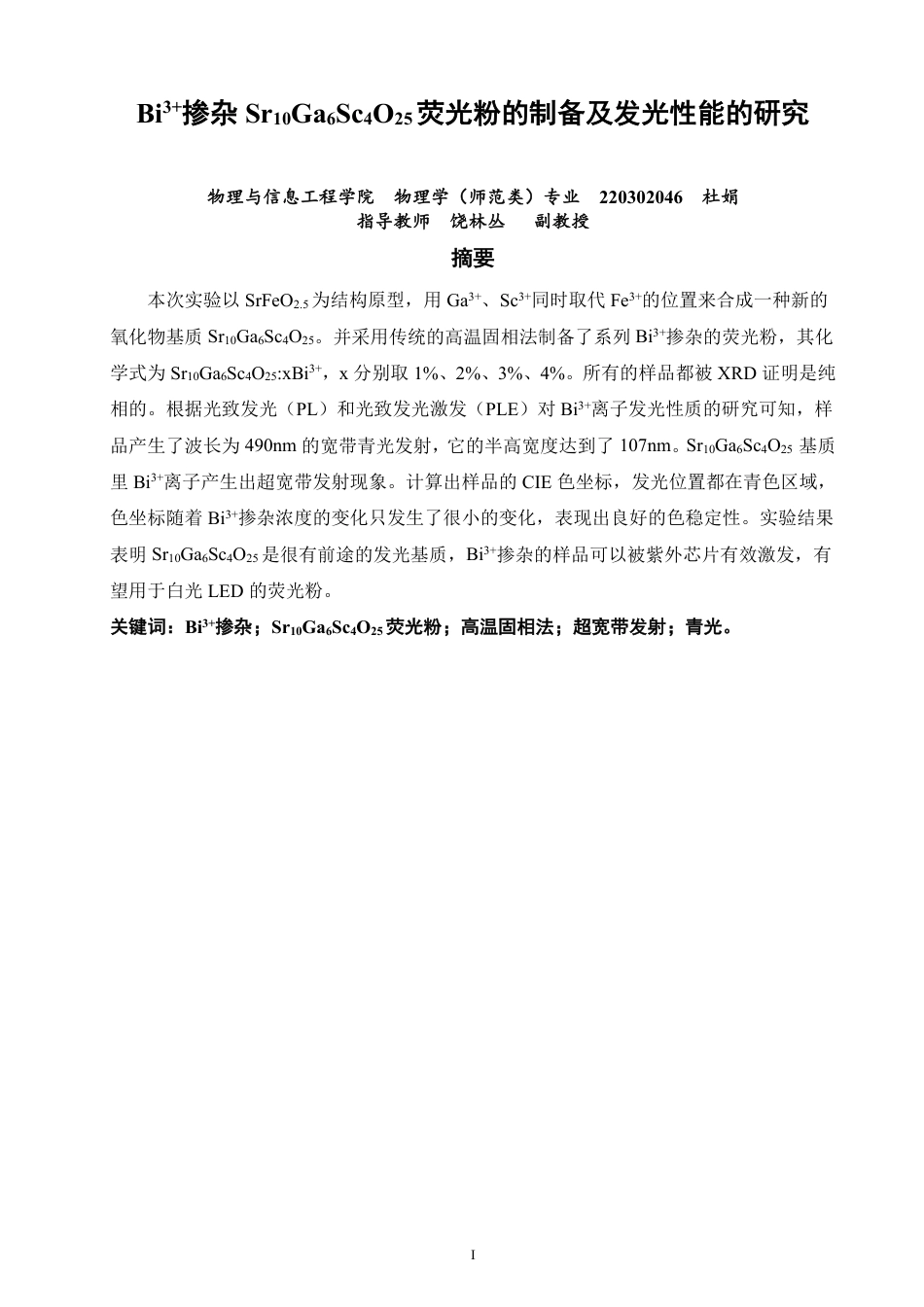

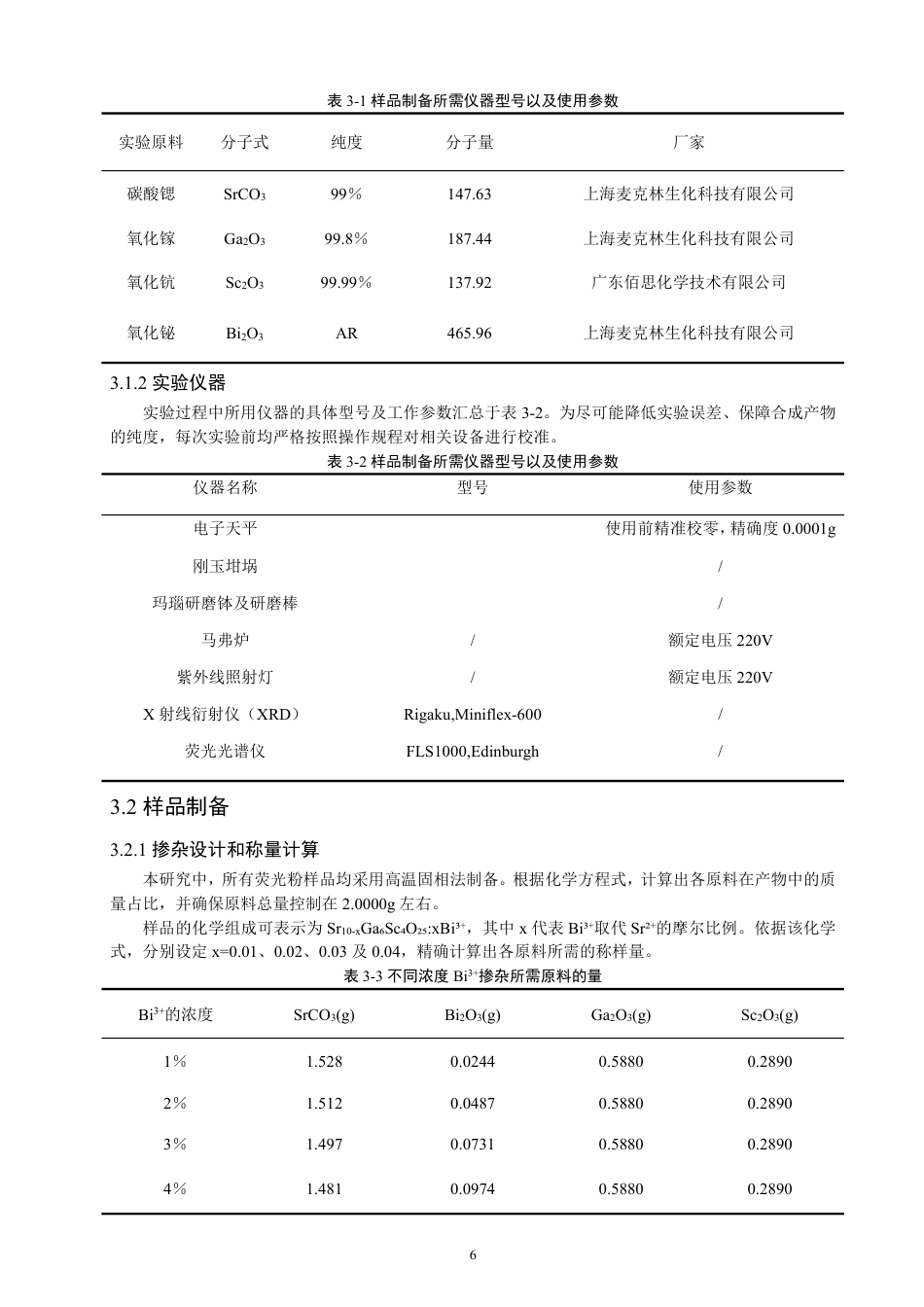

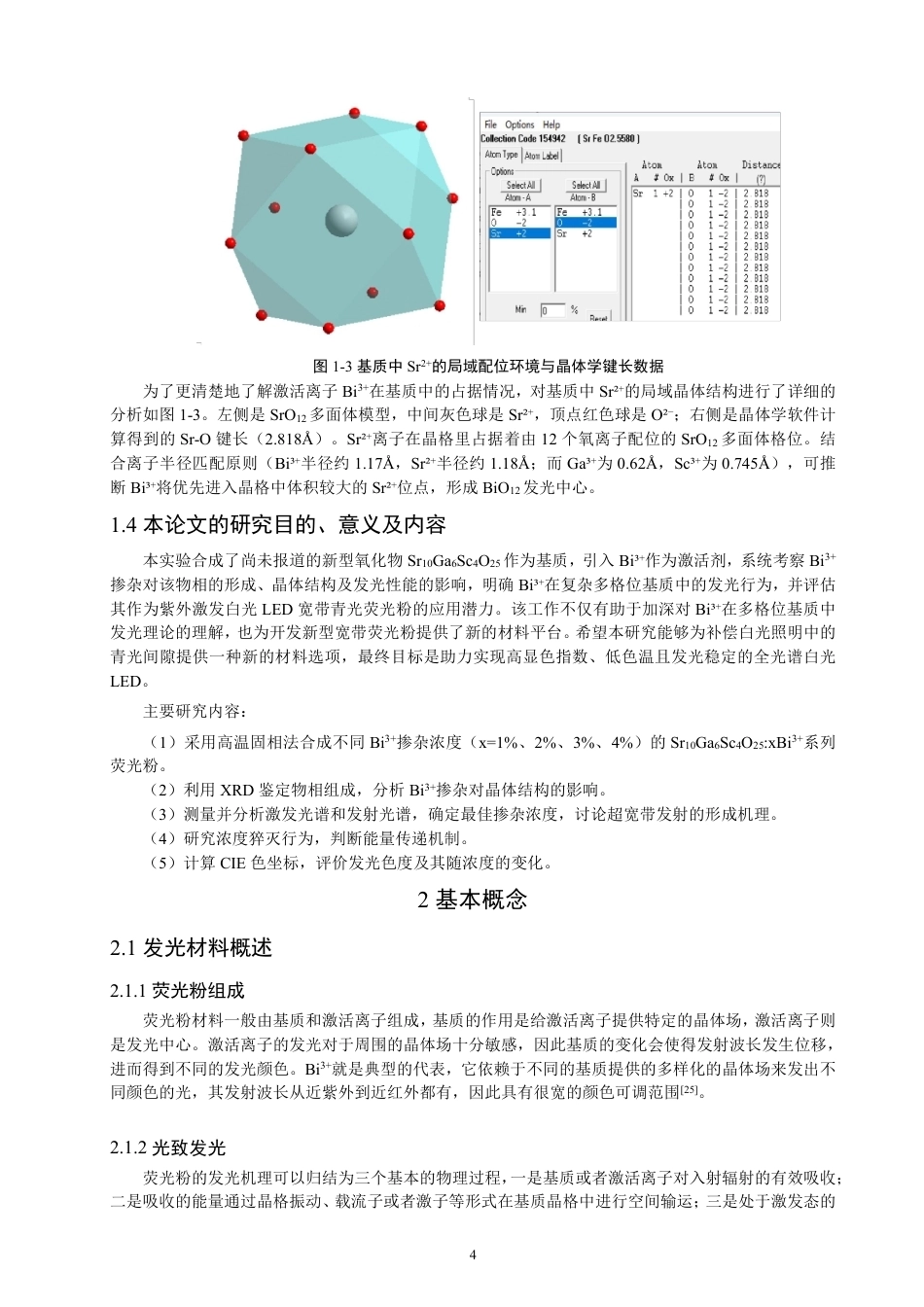

IBi3+掺杂 Sr10Ga6Sc4O25 荧光粉的制备及发光性能的研究物理与信息工程学院物理学（师范类）专业220302046杜娟指导教师饶林丛副教授摘要本次实验以 SrFeO2.5 为结构原型，用 Ga3+、Sc3+同时取代 Fe3+的位置来合成一种新的氧化物基质 Sr10Ga6Sc4O25。并采用传统的高温固相法制备了系列 Bi3+掺杂的荧光粉，其化学式为 Sr10Ga6Sc4O25:xBi3+，x 分别取 1%、2%、3%、4%。所有的样品都被 XRD 证明是纯相的。根据光致发光（PL）和光致发光激发（PLE）对 Bi3+离子发光性质的研究可知，样品产生了波长为 490nm 的宽带青光发射，它的半高宽度达到了 107nm。Sr10Ga...
发表评论取消回复
