26年CH纺织工程 不锈钢_棉混纺导电织物的制备及性能分析纺织与服装-终稿全日制-约15545字符.pdf

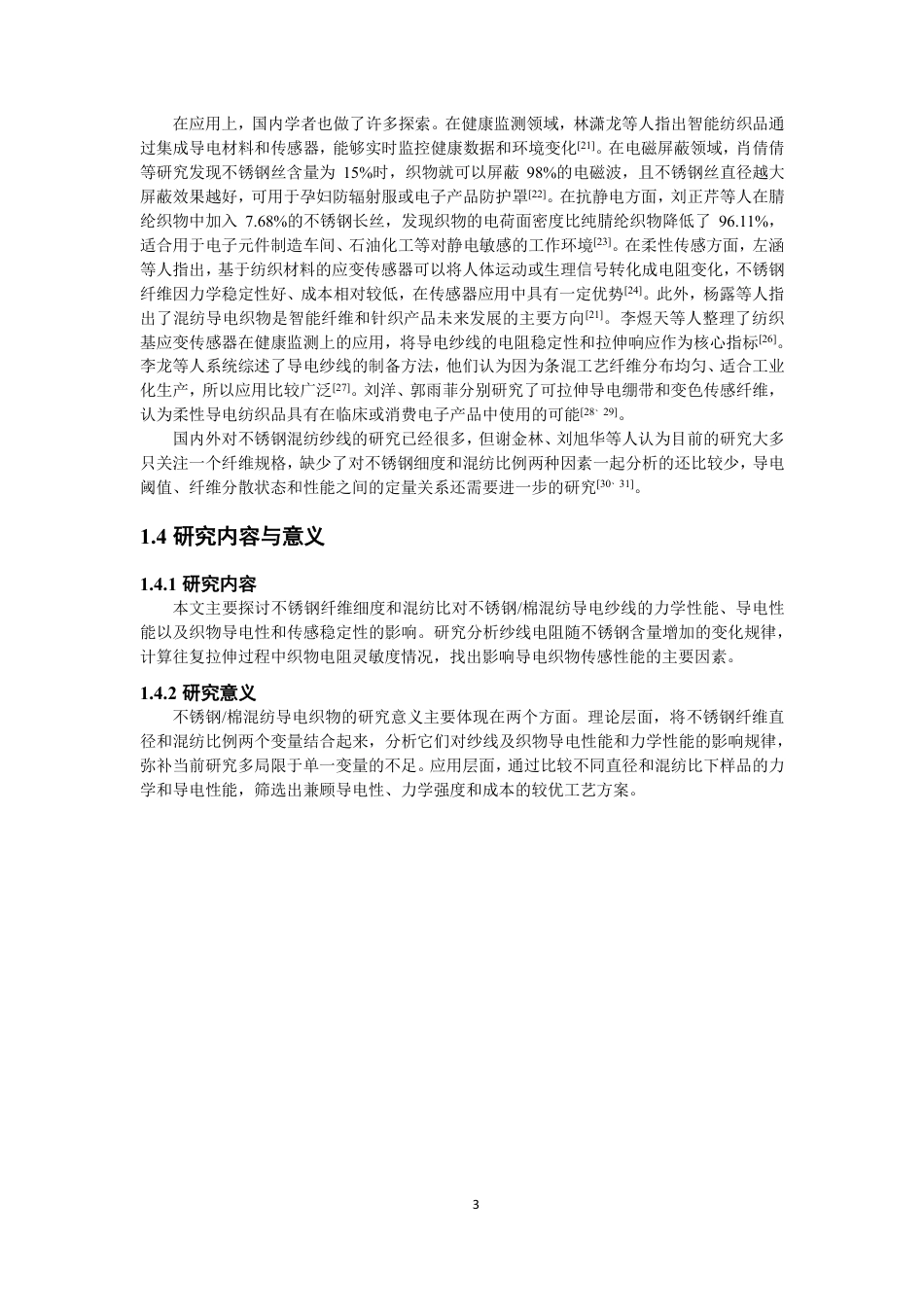

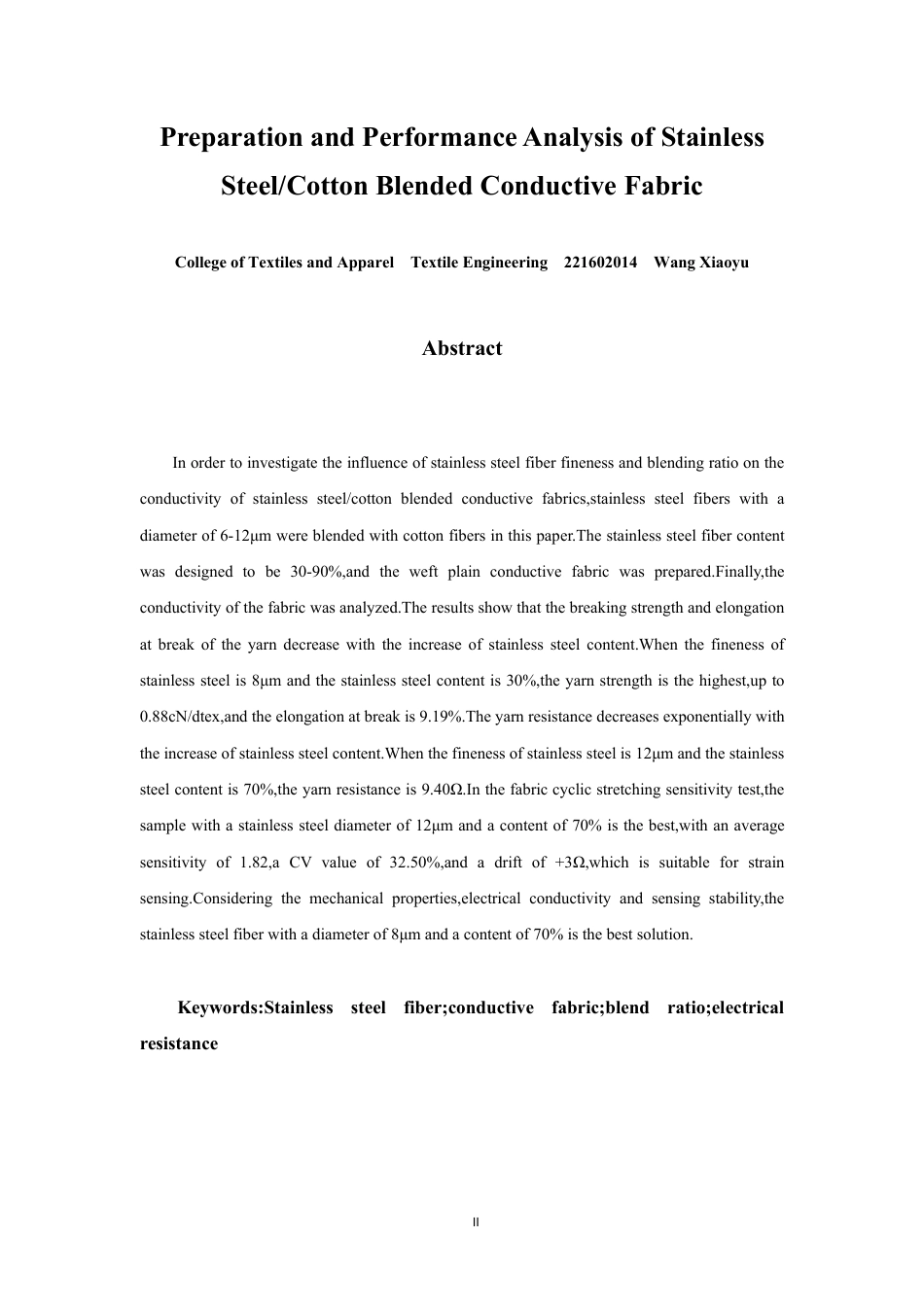

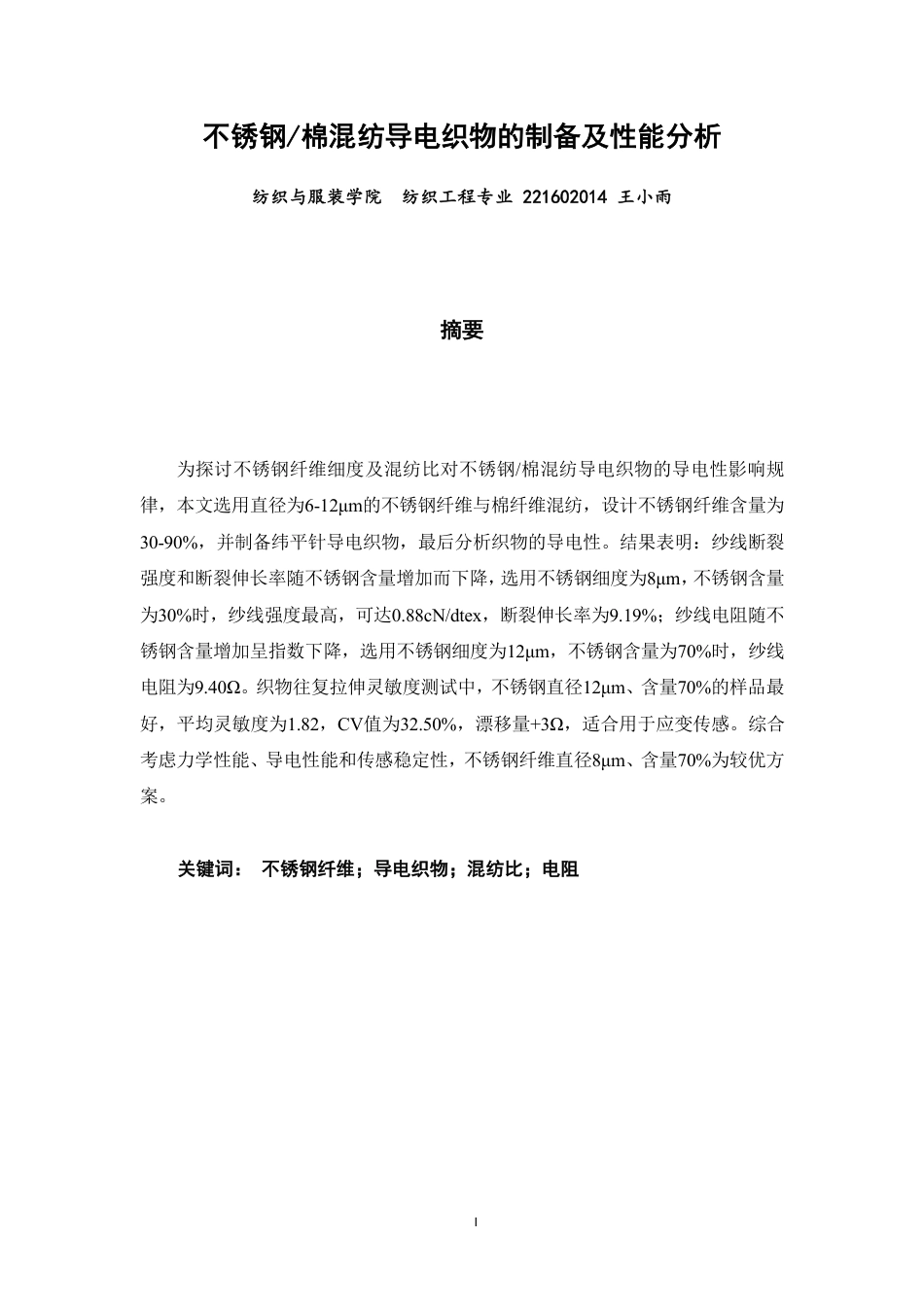

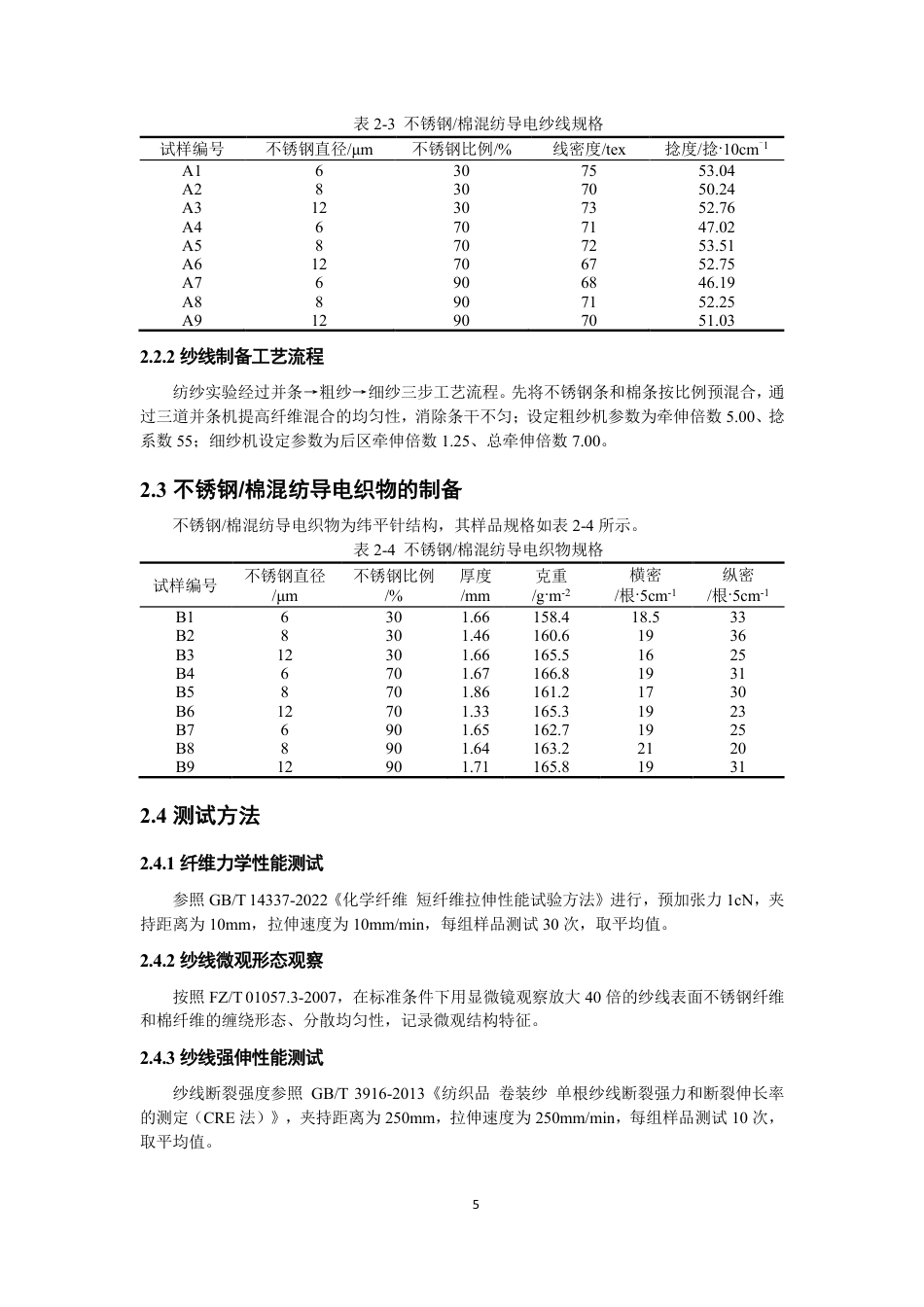

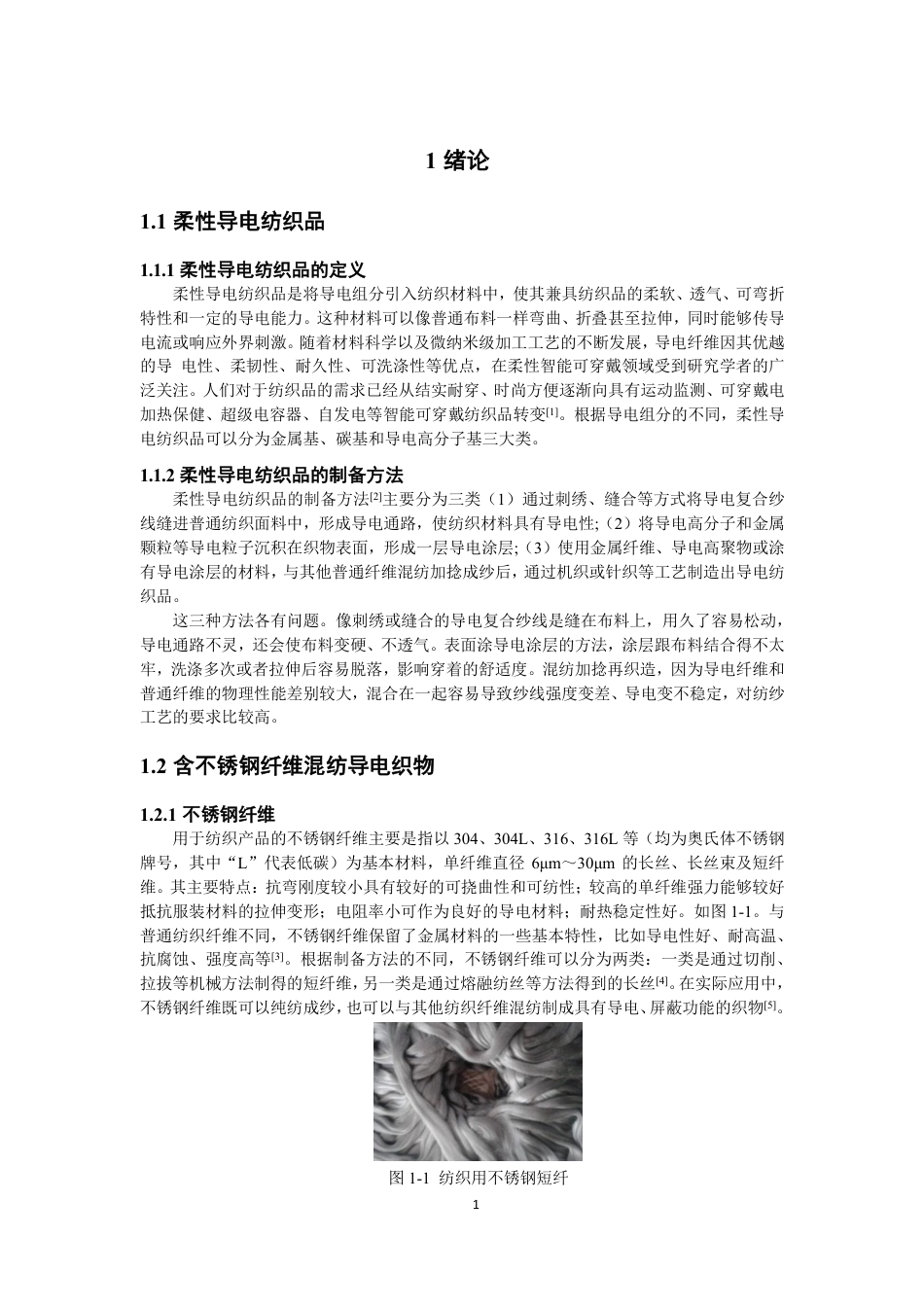

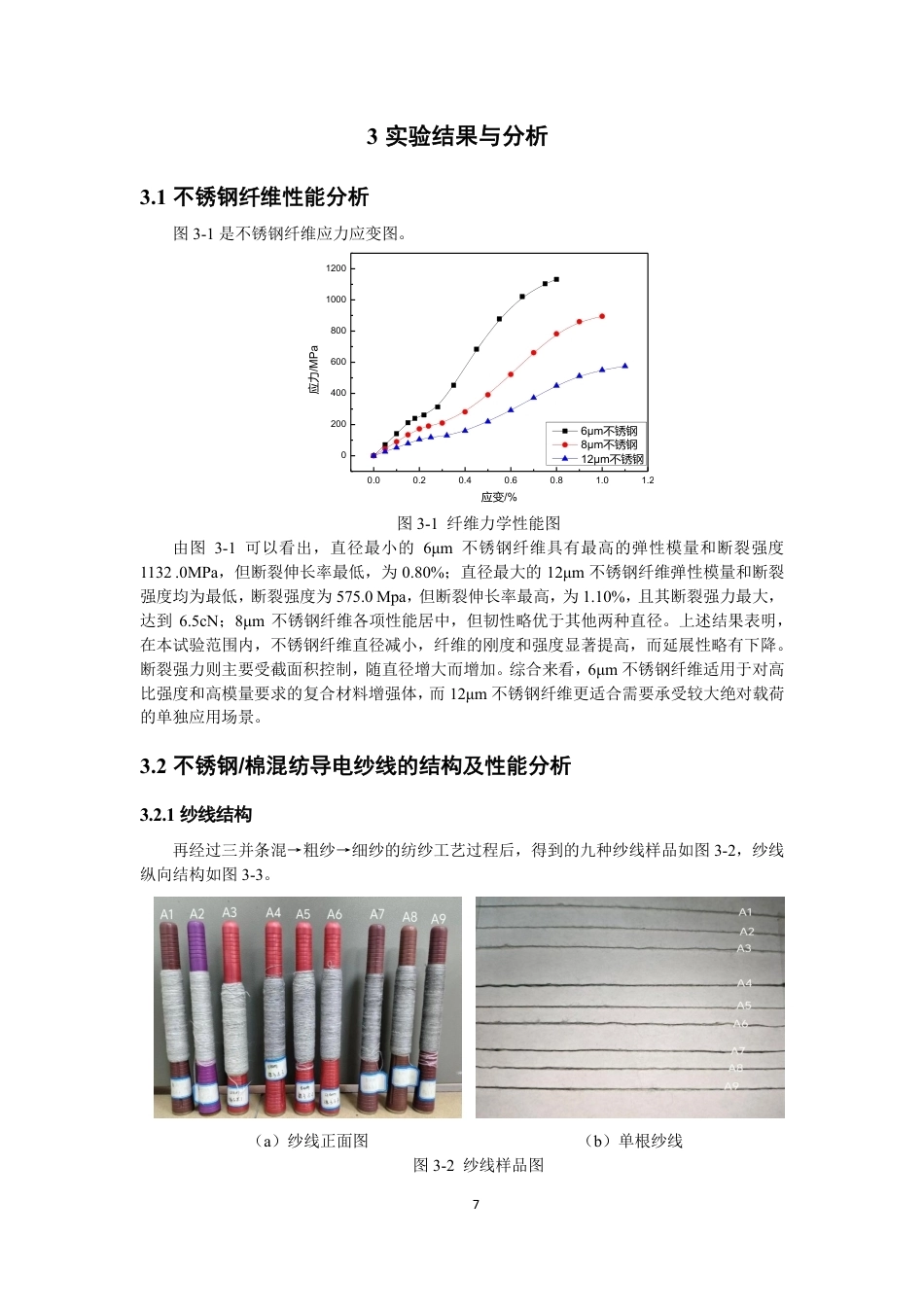

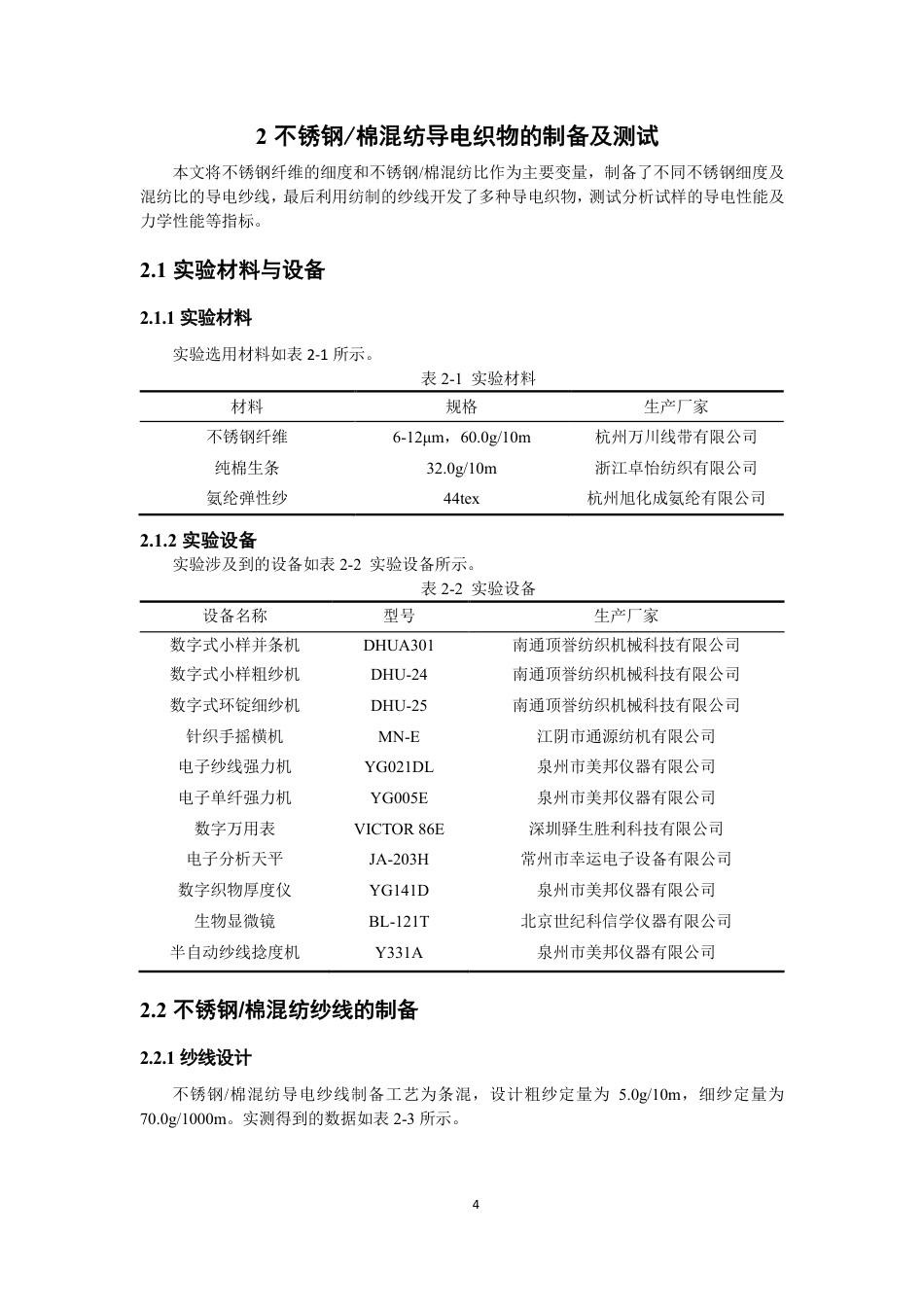

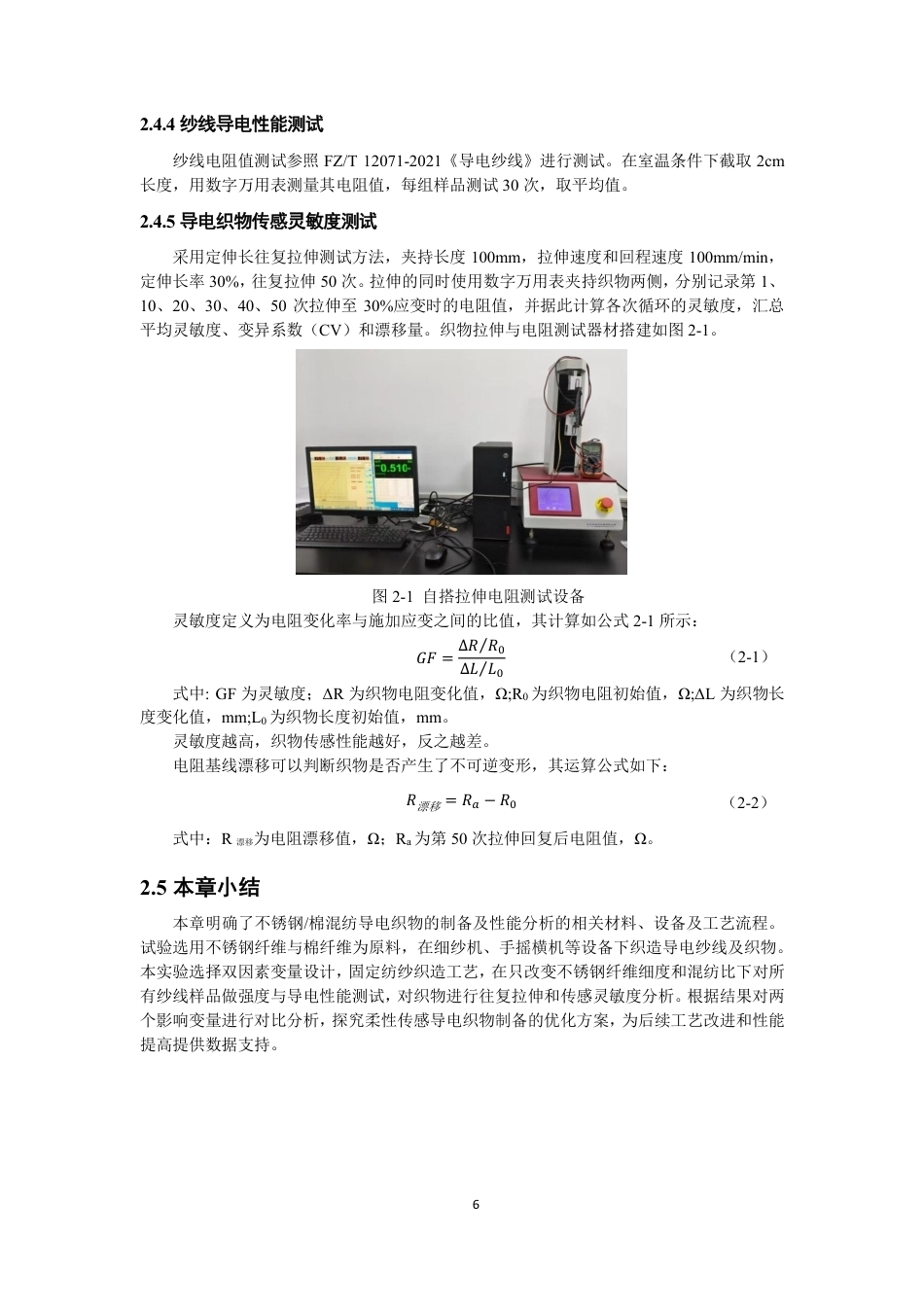

I 不锈钢/棉混纺导电织物的制备及性能分析 纺织与服装学院 纺织工程专业 221602014 王小雨 摘要 为探讨不锈钢纤维细度及混纺比对不锈钢/棉混纺导电织物的导电性影响规律，本文选用直径为6-12μm的不锈钢纤维与棉纤维混纺，设计不锈钢纤维含量为30-90%，并制备纬平针导电织物，最后分析织物的导电性。结果表明：纱线断裂强度和断裂伸长率随不锈钢含量增加而下降，选用不锈钢细度为8μm，不锈钢含量为30%时，纱线强度最高，可达0.88cN/dtex，断裂伸长率为9.19%；纱线电阻随不锈钢含量增加呈指数下降，选用不锈钢细度为12μm，不锈钢含量为70%时，纱线电阻为9.40Ω。...
