26年CH机械自动化 小型花生去壳机虚拟设计-终稿全-约14106字符.pdf

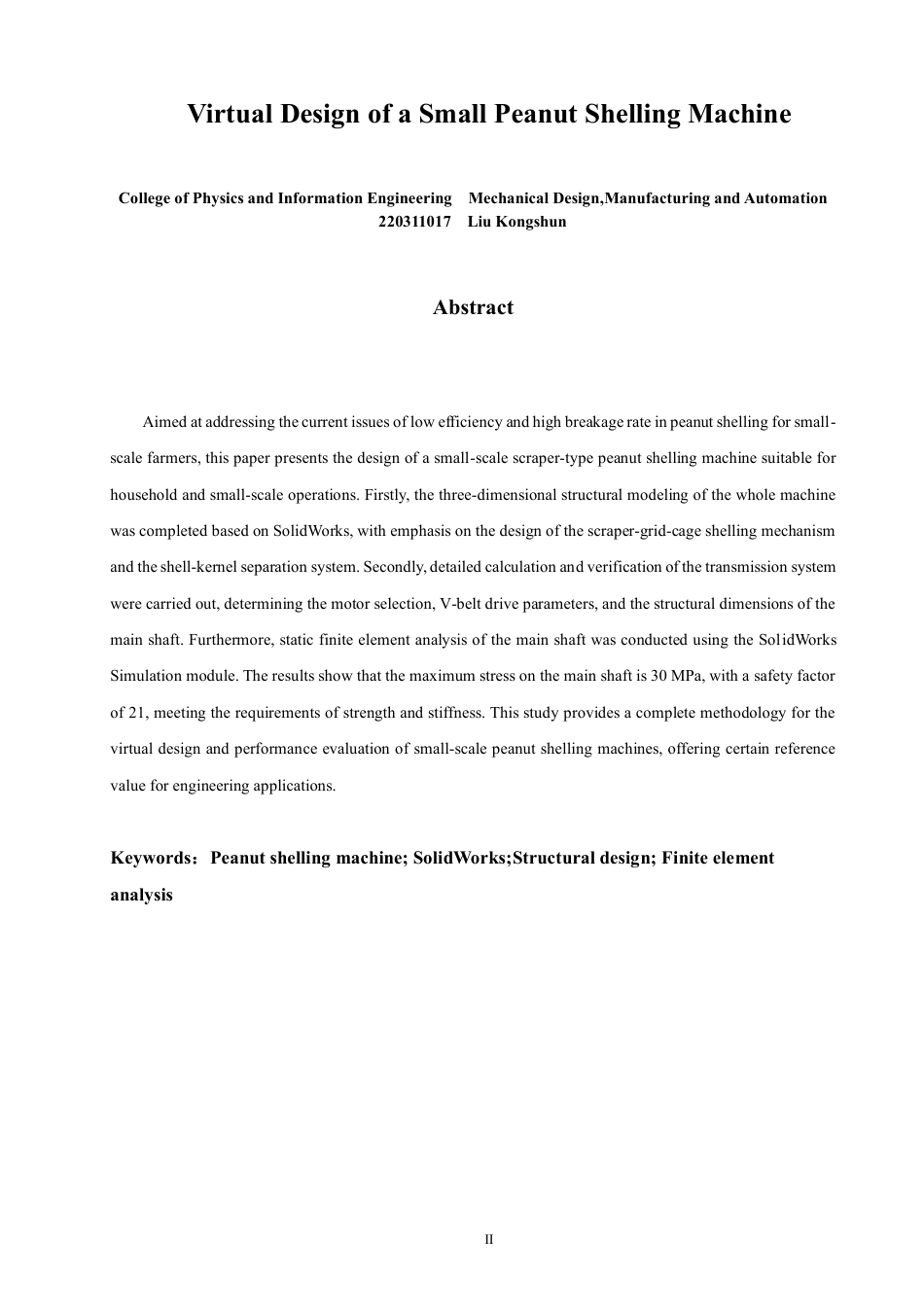

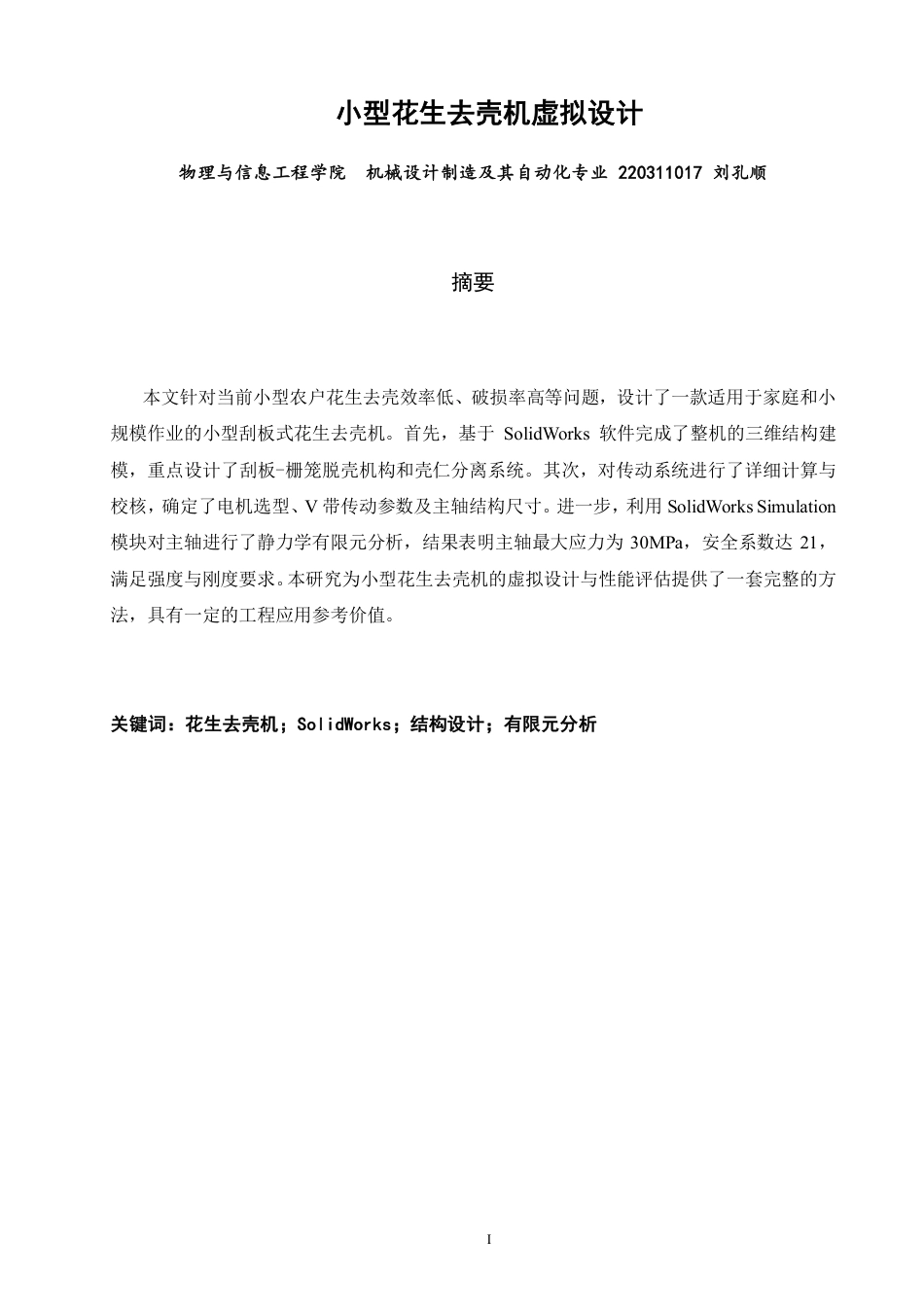

I 小型花生去壳机虚拟设计 物理与信息工程学院 机械设计制造及其自动化专业 220311017 刘孔顺 摘要 本文针对当前小型农户花生去壳效率低、破损率高等问题，设计了一款适用于家庭和小规模作业的小型刮板式花生去壳机。首先，基于 SolidWorks 软件完成了整机的三维结构建模，重点设计了刮板-栅笼脱壳机构和壳仁分离系统。其次，对传动系统进行了详细计算与校核，确定了电机选型、V 带传动参数及主轴结构尺寸。进一步，利用 SolidWorks Simulation模块对主轴进行了静力学有限元分析，结果表明主轴最大应力为 30MPa，安全系数达 21，满足强度与刚度要求。本研...
