26年CH光电信息科学 关键词：长焦连续变倍；摄影镜头；Zemax；机械补偿-终稿全(12440字).docx

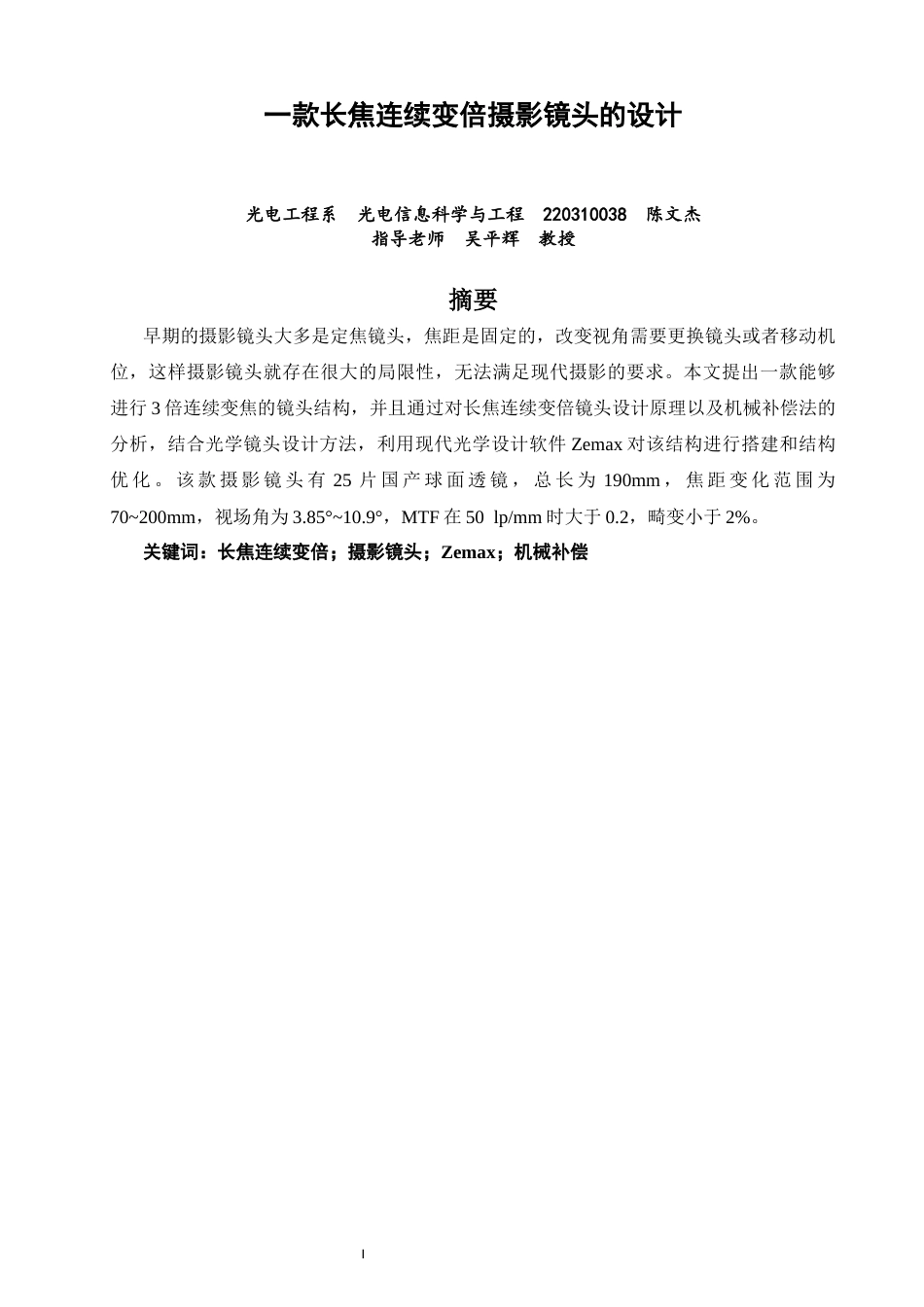

I一款长焦连续变倍摄影镜头的设计光电工程系 光电信息科学与工程 220310038 陈文杰指导老师 吴平辉 教授摘要早期的摄影镜头大多是定焦镜头，焦距是固定的，改变视角需要更换镜头或者移动机位，这样摄影镜头就存在很大的局限性，无法满足现代摄影的要求。本文提出一款能够进行 3 倍连续变焦的镜头结构，并且通过对长焦连续变倍镜头设计原理以及机械补偿法的分析，结合光学镜头设计方法，利用现代光学设计软件 Zemax 对该结构进行搭建和结构优 化 。 该 款 摄 影 镜 头 有 25 片 国 产 球 面 透 镜 ， 总 长 为 190mm ， 焦 距 变 化...
