26年CH电气自动化 那怕110kV变电站电气一次部分设计-约29558字符.pdf

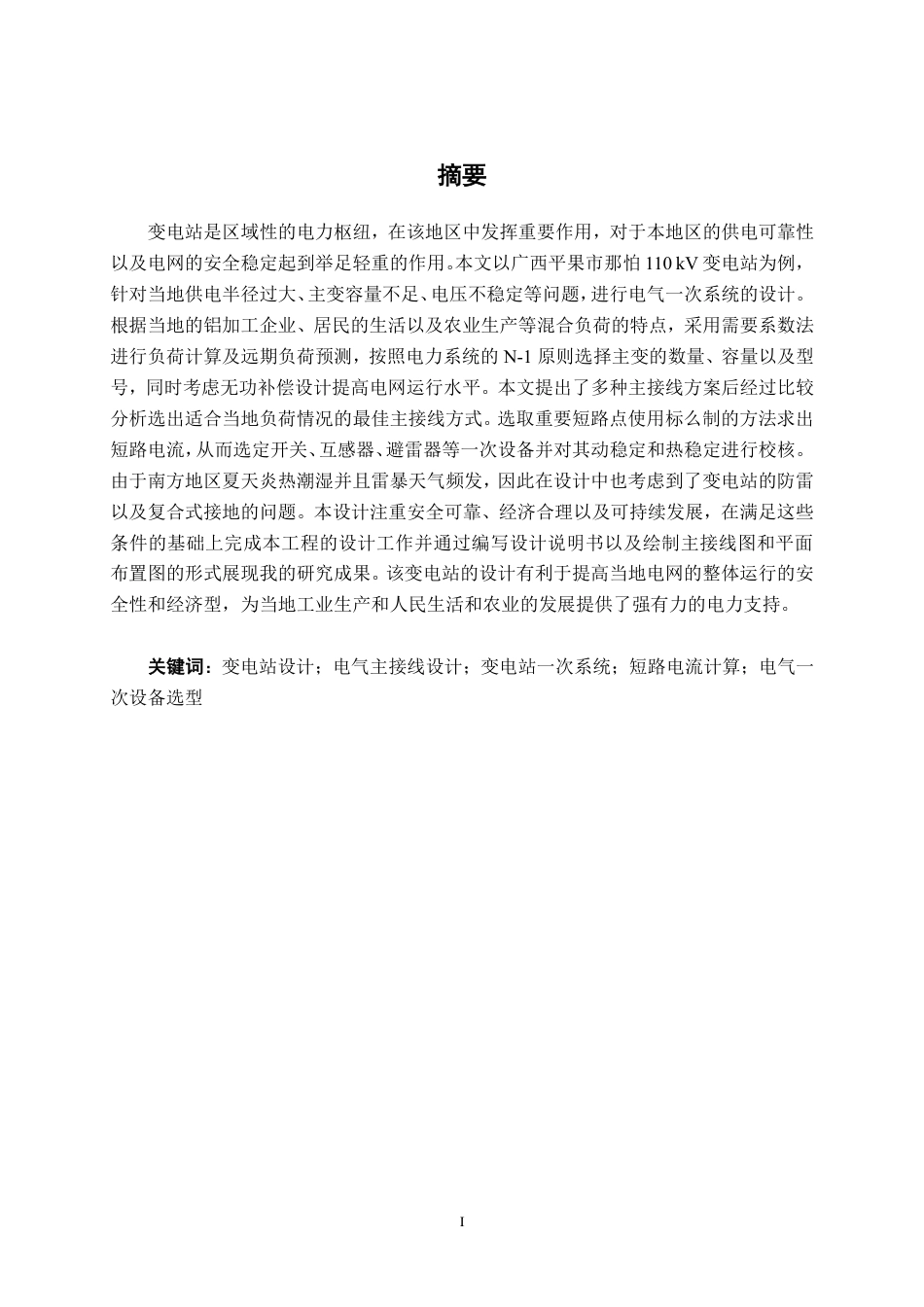

I 摘要 变电站是区域性的电力枢纽，在该地区中发挥重要作用，对于本地区的供电可靠性以及电网的安全稳定起到举足轻重的作用。本文以广西平果市那怕 110 kV 变电站为例，针对当地供电半径过大、主变容量不足、电压不稳定等问题，进行电气一次系统的设计。根据当地的铝加工企业、居民的生活以及农业生产等混合负荷的特点，采用需要系数法进行负荷计算及远期负荷预测，按照电力系统的 N-1 原则选择主变的数量、容量以及型号，同时考虑无功补偿设计提高电网运行水平。本文提出了多种主接线方案后经过比较分析选出适合当地负荷情况的最佳主接线方式。选取重要短路点使...
