26年CH电子信息科学与技术 基于HFSS的宽带双圆极化单极子天线-终稿全日制-约16952字符.pdf

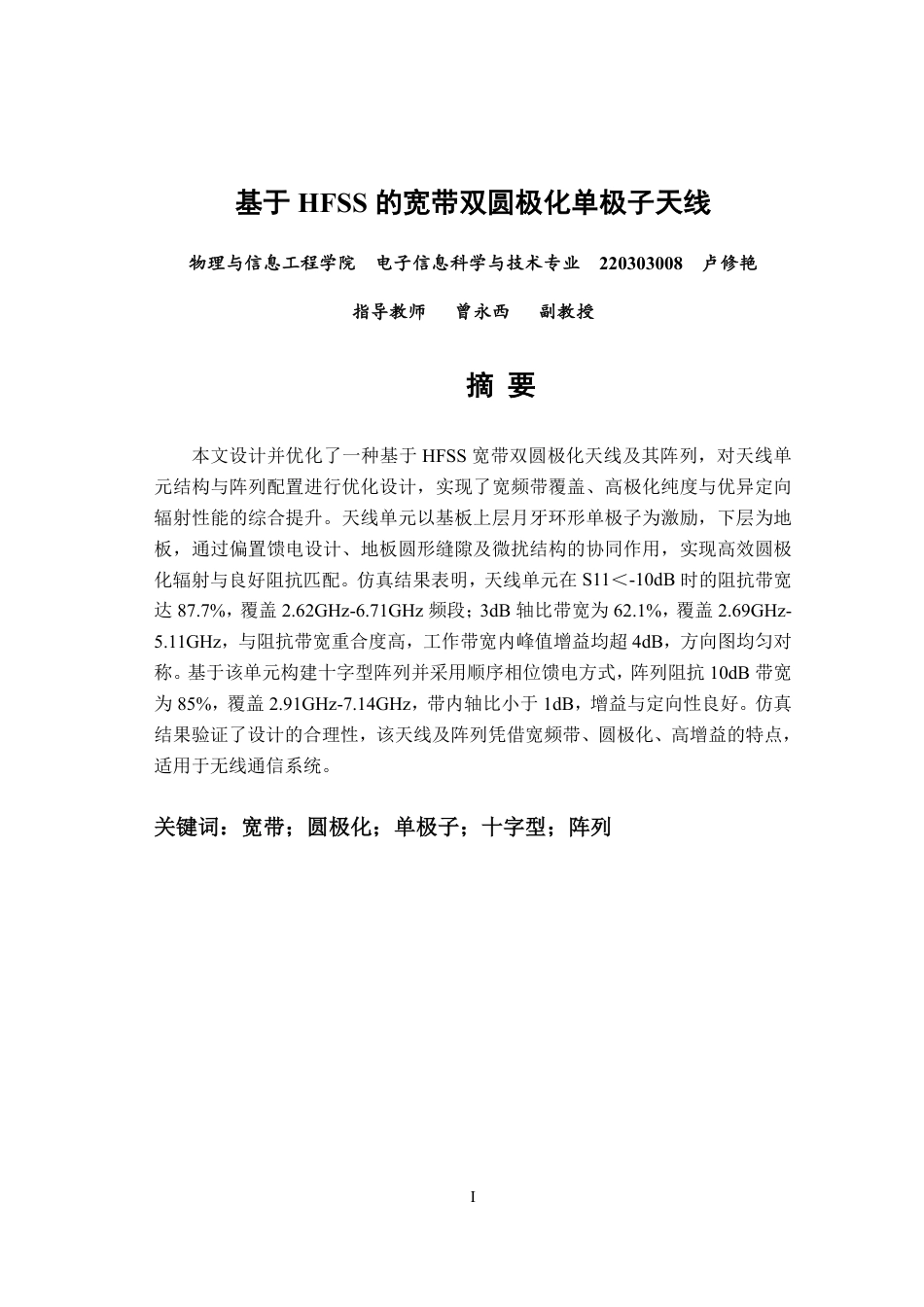

I基于 HFSS 的宽带双圆极化单极子天线物理与信息工程学院电子信息科学与技术专业220303008卢修艳指导教师曾永西副教授摘 要本文设计并优化了一种基于 HFSS 宽带双圆极化天线及其阵列，对天线单元结构与阵列配置进行优化设计，实现了宽频带覆盖、高极化纯度与优异定向辐射性能的综合提升。天线单元以基板上层月牙环形单极子为激励，下层为地板，通过偏置馈电设计、地板圆形缝隙及微扰结构的协同作用，实现高效圆极化辐射与良好阻抗匹配。仿真结果表明，天线单元在 S11＜-10dB 时的阻抗带宽达 87.7%，覆盖 2.62GHz-6.71GHz 频段；3dB 轴比带宽为 62.1%，覆盖 ...
