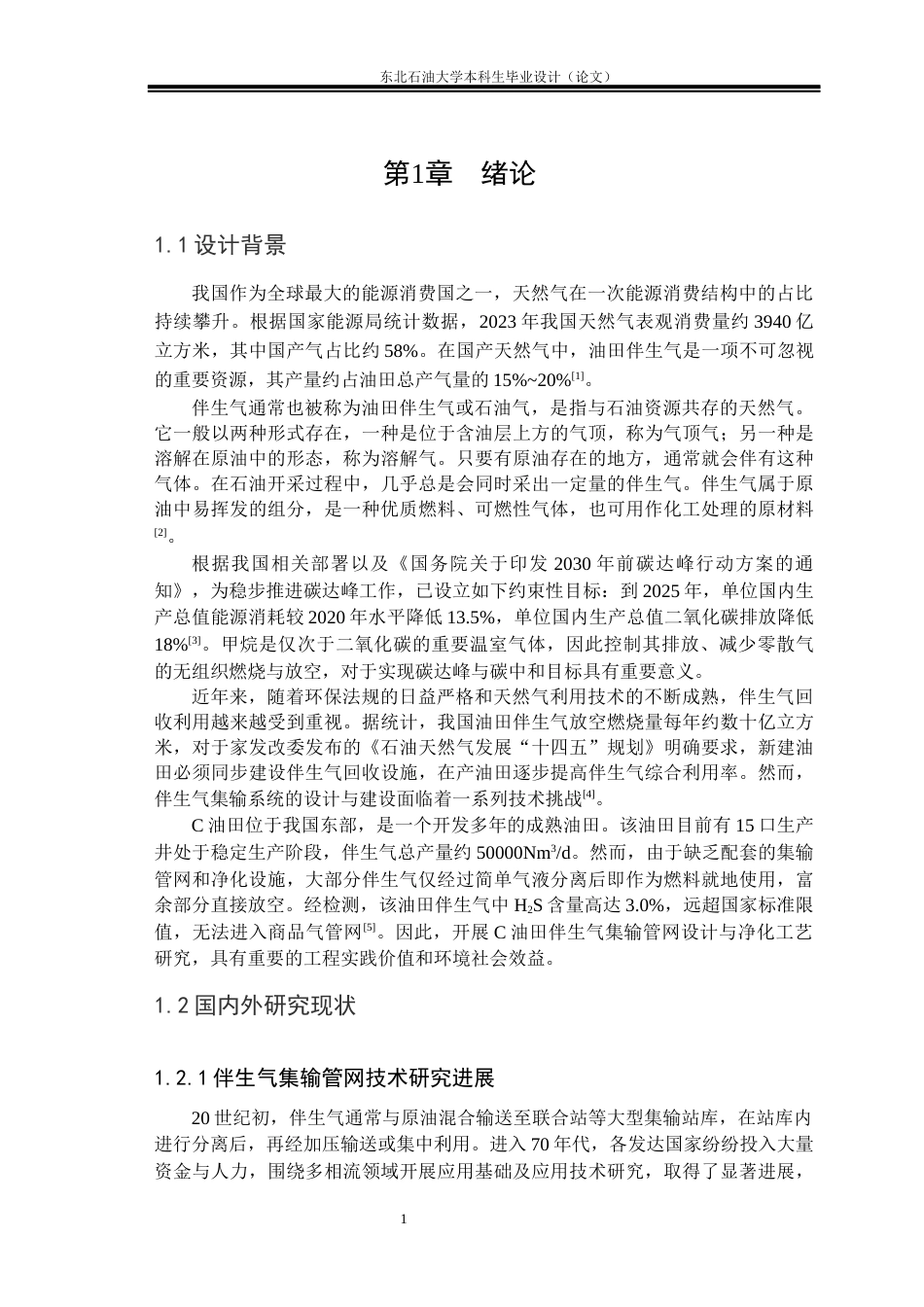

26年WH油气储运工程油田地面集输和长输系统综合设计：伴生气集输管网和伴生气净化工艺设计6.63-AI22.58_1(28387字).docx_第6页

6/50页

26年WH油气储运工程油田地面集输和长输系统综合设计：伴生气集输管网和伴生气净化工艺设计6.63-AI22.58_1(28387字).docx_第7页

7/50页

26年WH油气储运工程油田地面集输和长输系统综合设计：伴生气集输管网和伴生气净化工艺设计6.63-AI22.58_1(28387字).docx_第8页

8/50页

26年WH油气储运工程油田地面集输和长输系统综合设计：伴生气集输管网和伴生气净化工艺设计6.63-AI22.58_1(28387字).docx_第9页

9/50页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/50

加入VIP 下载文档加入资源篮

文本预览下载提示常见问题

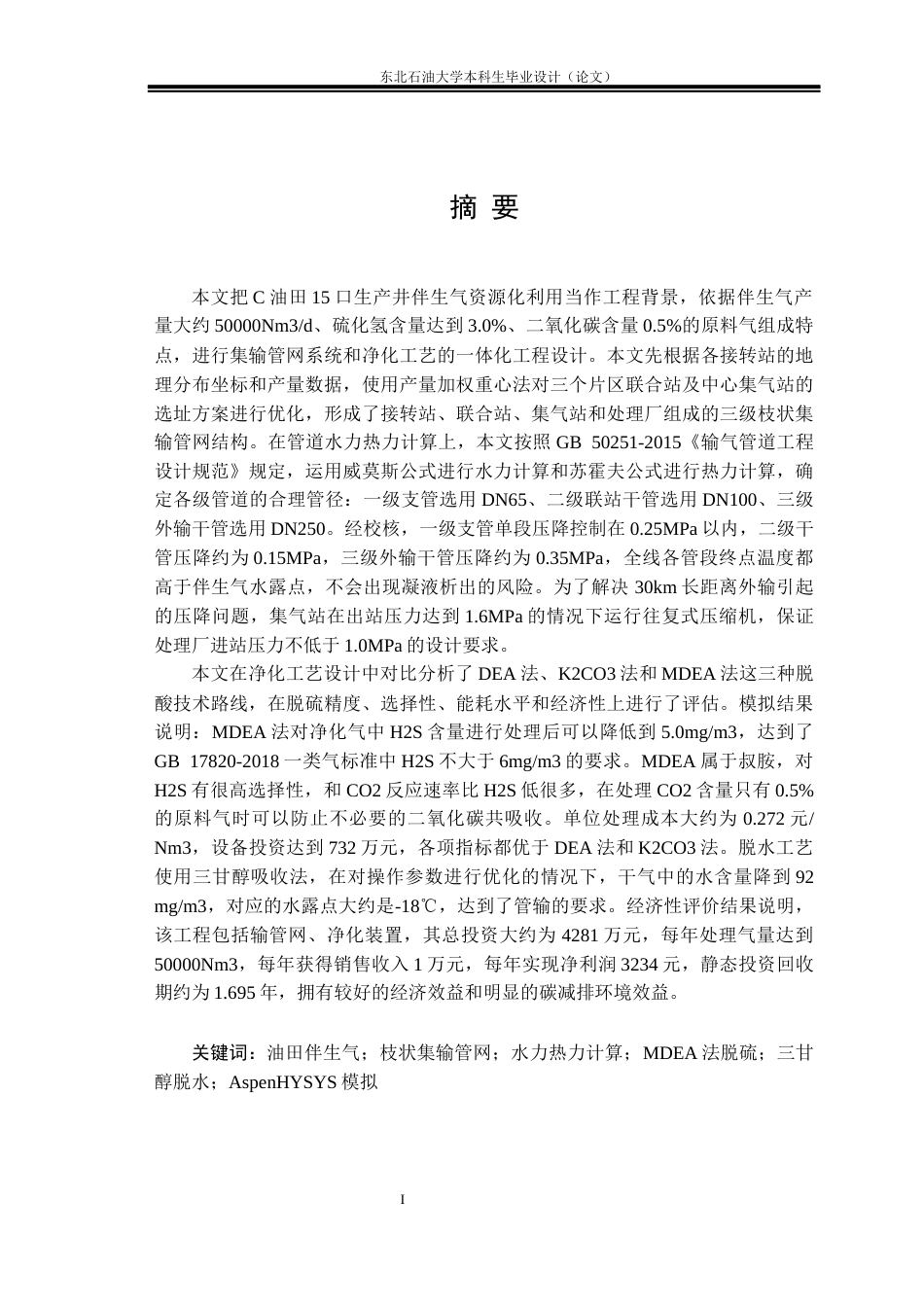

I东北石油大学本科生毕业设计（论文）摘要本文把 C 油田 15 口生产井伴生气资源化利用当作工程背景，依据伴生气产量大约 50000Nm3/d、硫化氢含量达到 3.0%、二氧化碳含量 0.5%的原料气组成特点，进行集输管网系统和净化工艺的一体化工程设计。本文先根据各接转站的地理分布坐标和产量数据，使用产量加权重心法对三个片区联合站及中心集气站的选址方案进行优化，形成了接转站、联合站、集气站和处理厂组成的三级枝状集输管网结构。在管道水力热力计算上，本文按照 GB 50251-2015《输气管道工程设计规范》规定，运用威莫斯公式进行水力计算和苏霍夫公式进行热力...
