26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx

下载本文档

阅读 0
格式 docx
大小 4.26 MB
约43页
2026-06-26
收藏
评论
点赞(0)
海报
举报

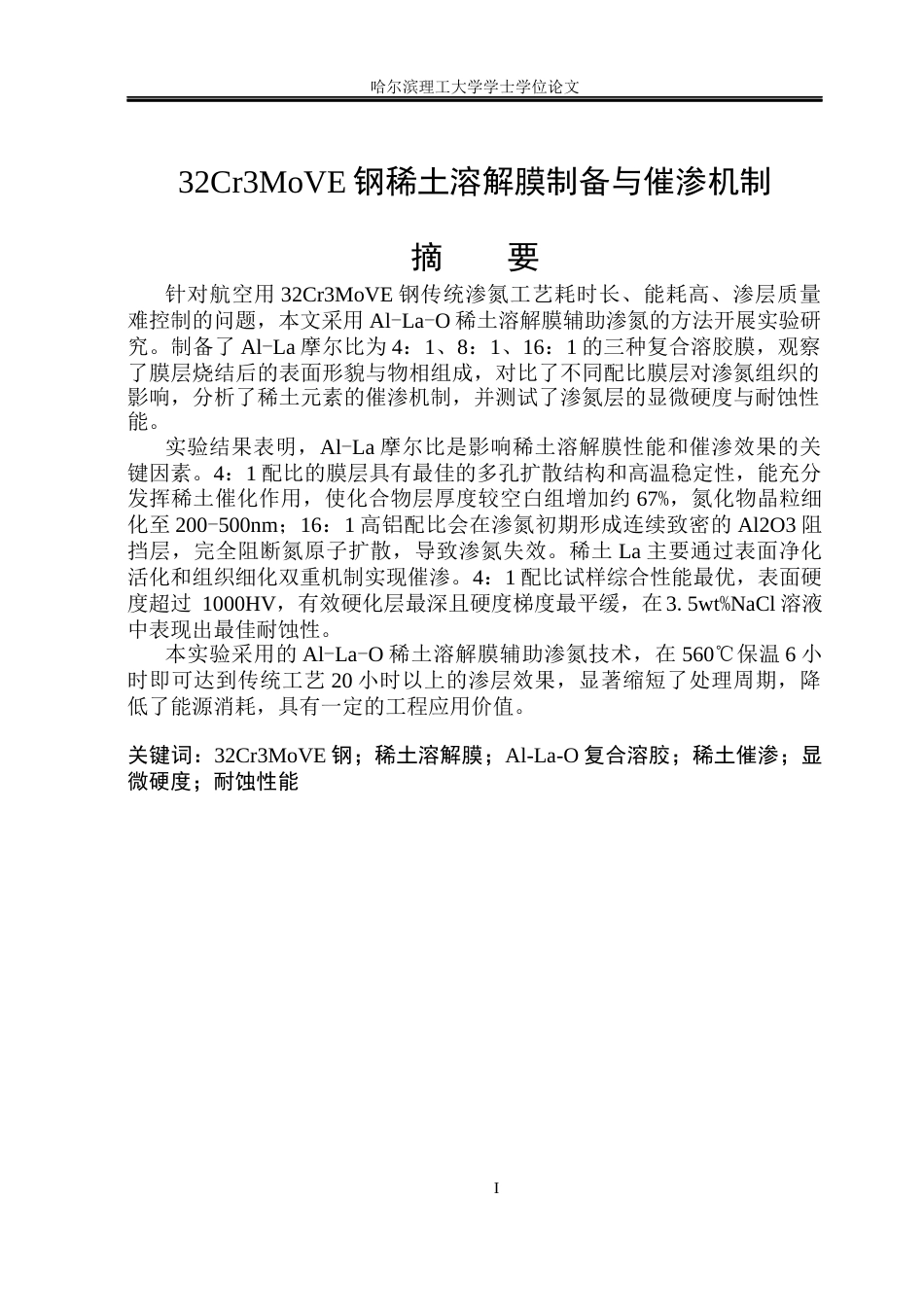

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第1页

1/43页

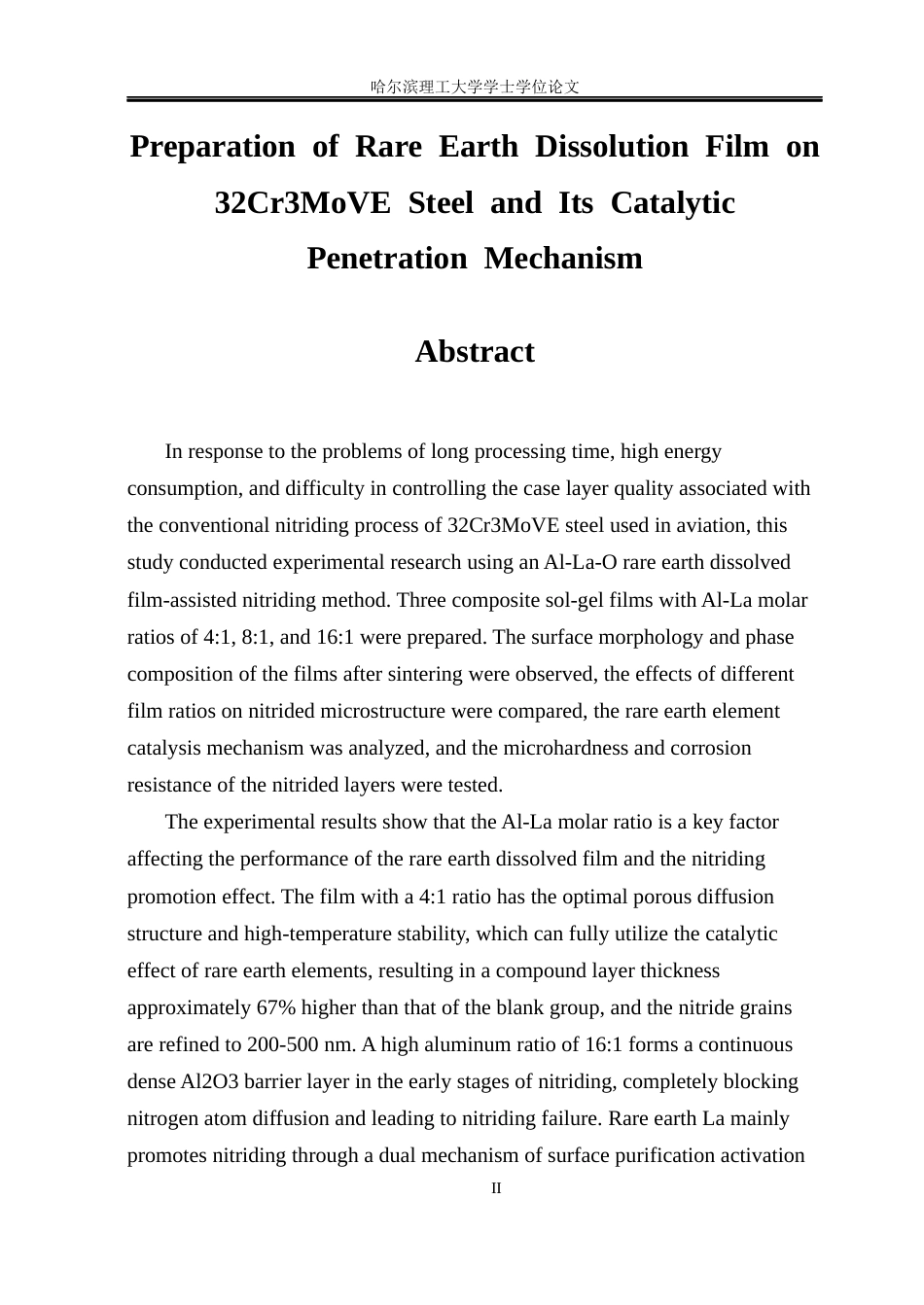

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第2页

2/43页

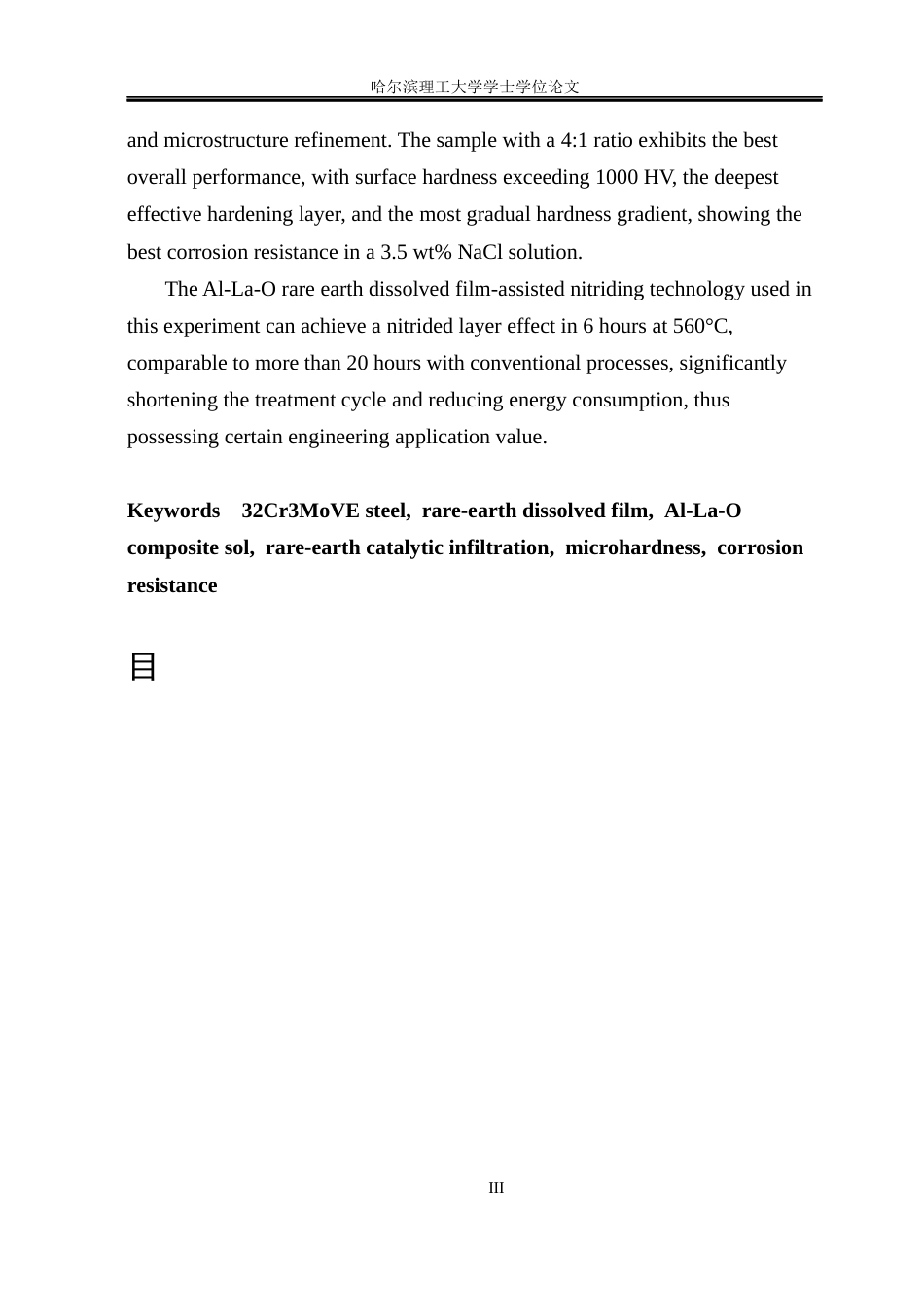

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第3页

3/43页

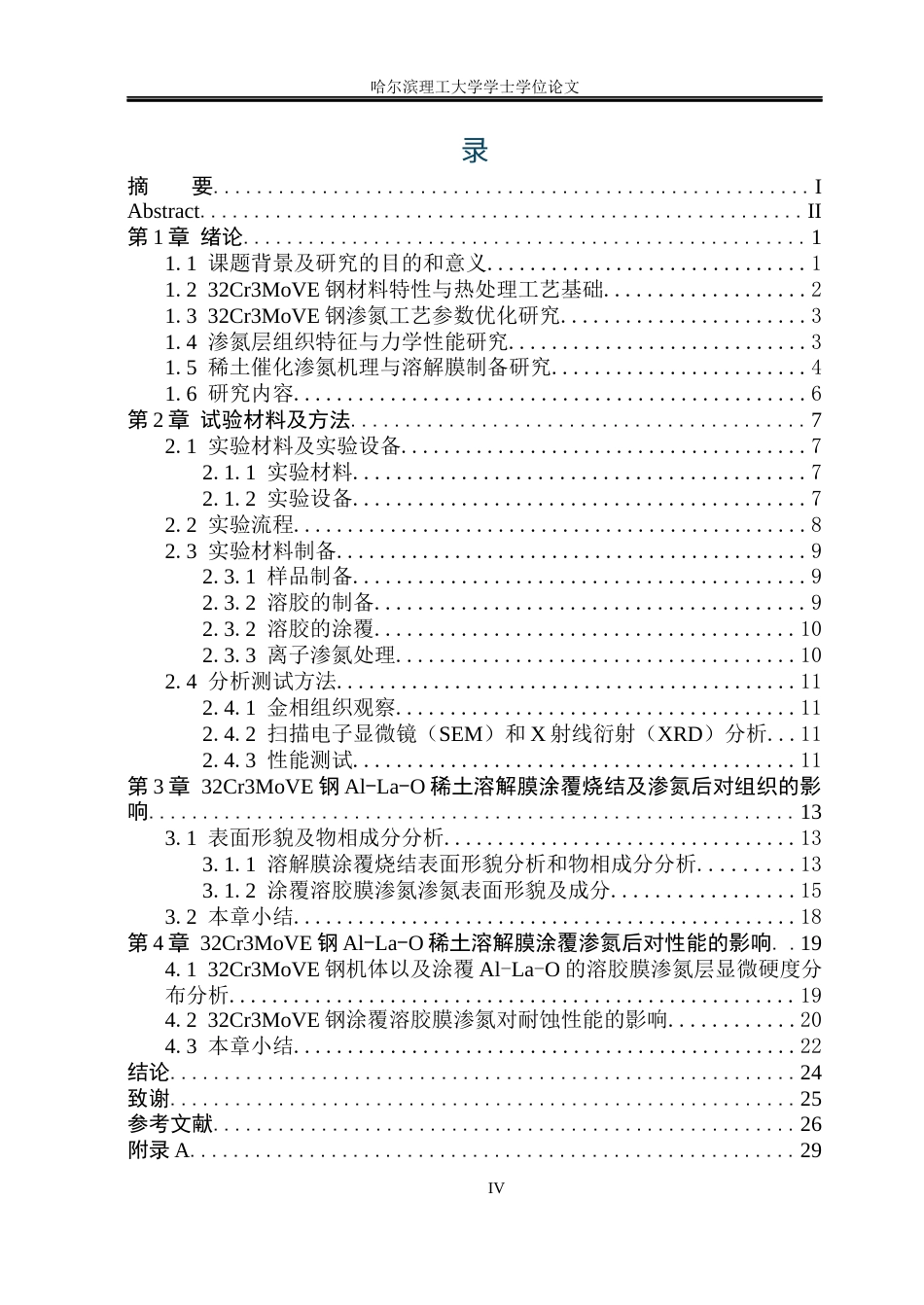

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第4页

4/43页

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第5页

5/43页

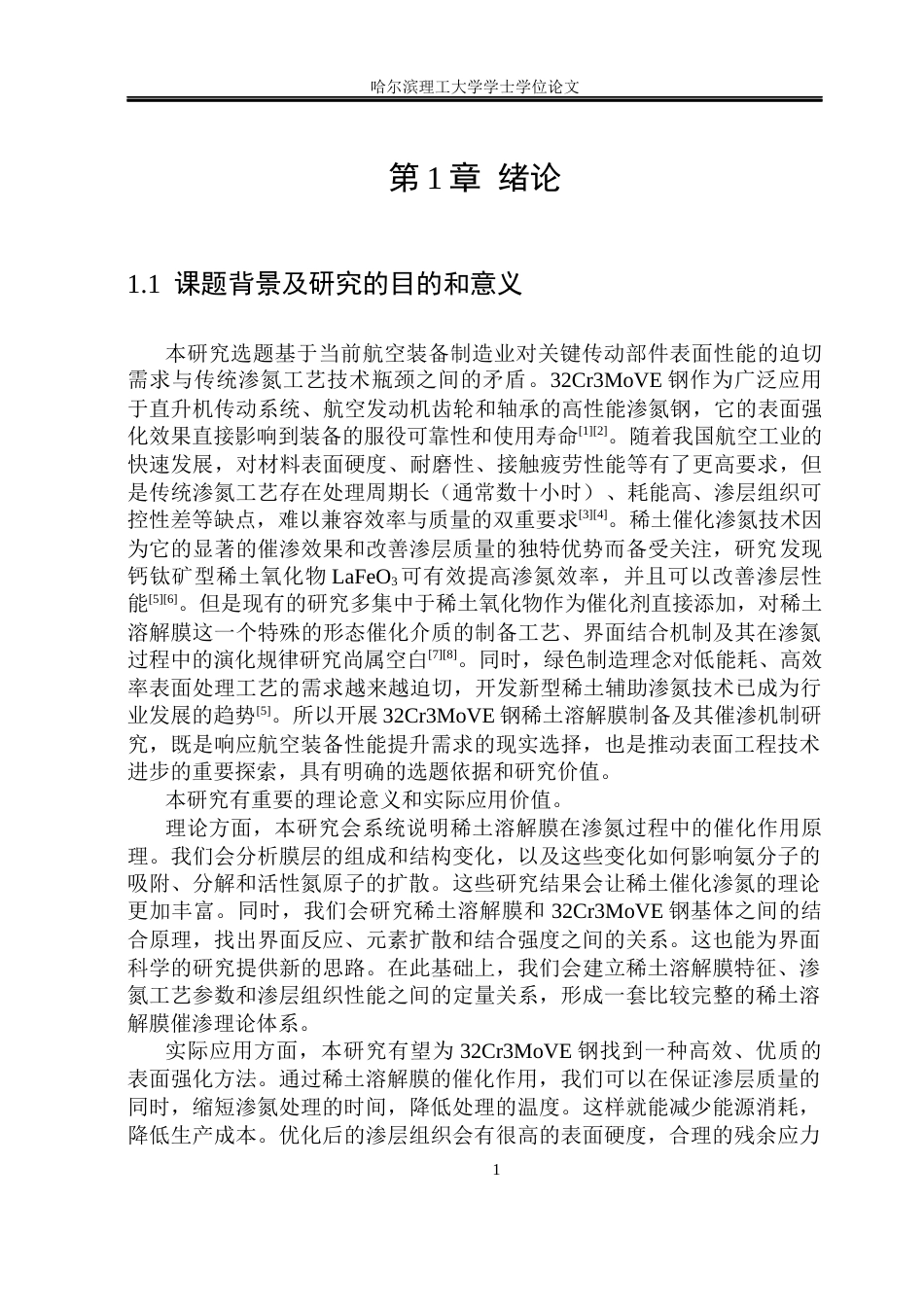

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第6页

6/43页

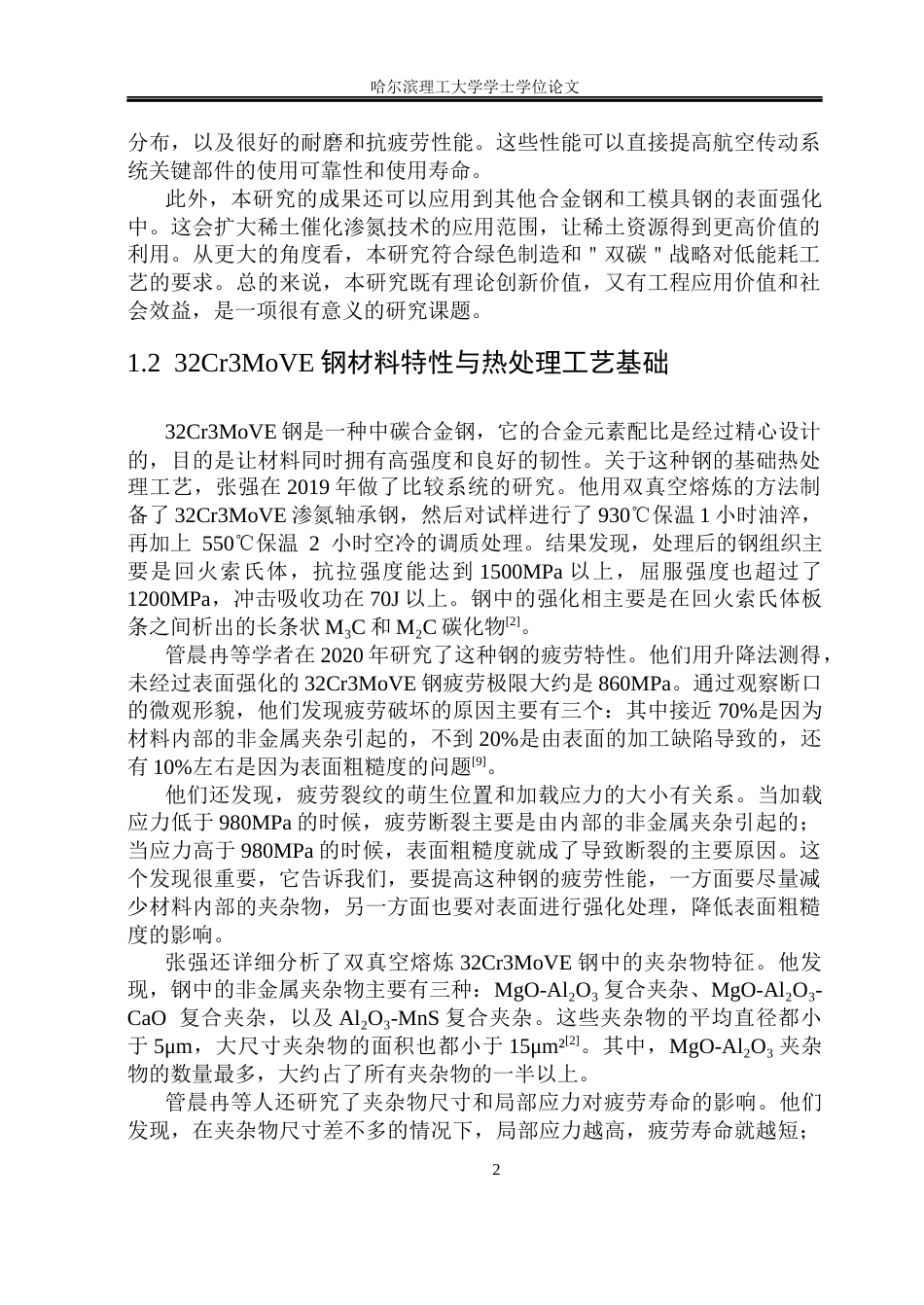

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第7页

7/43页

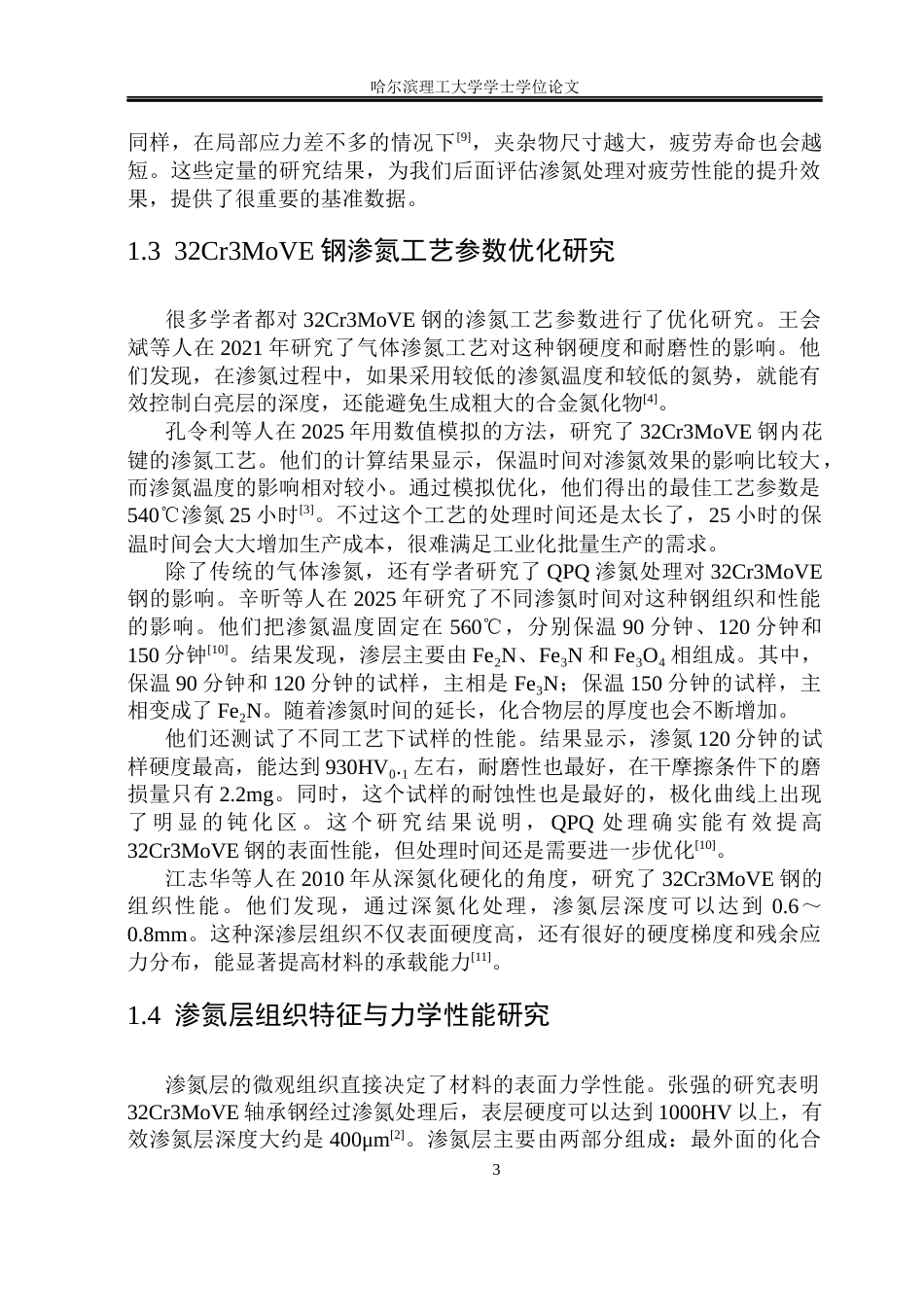

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第8页

8/43页

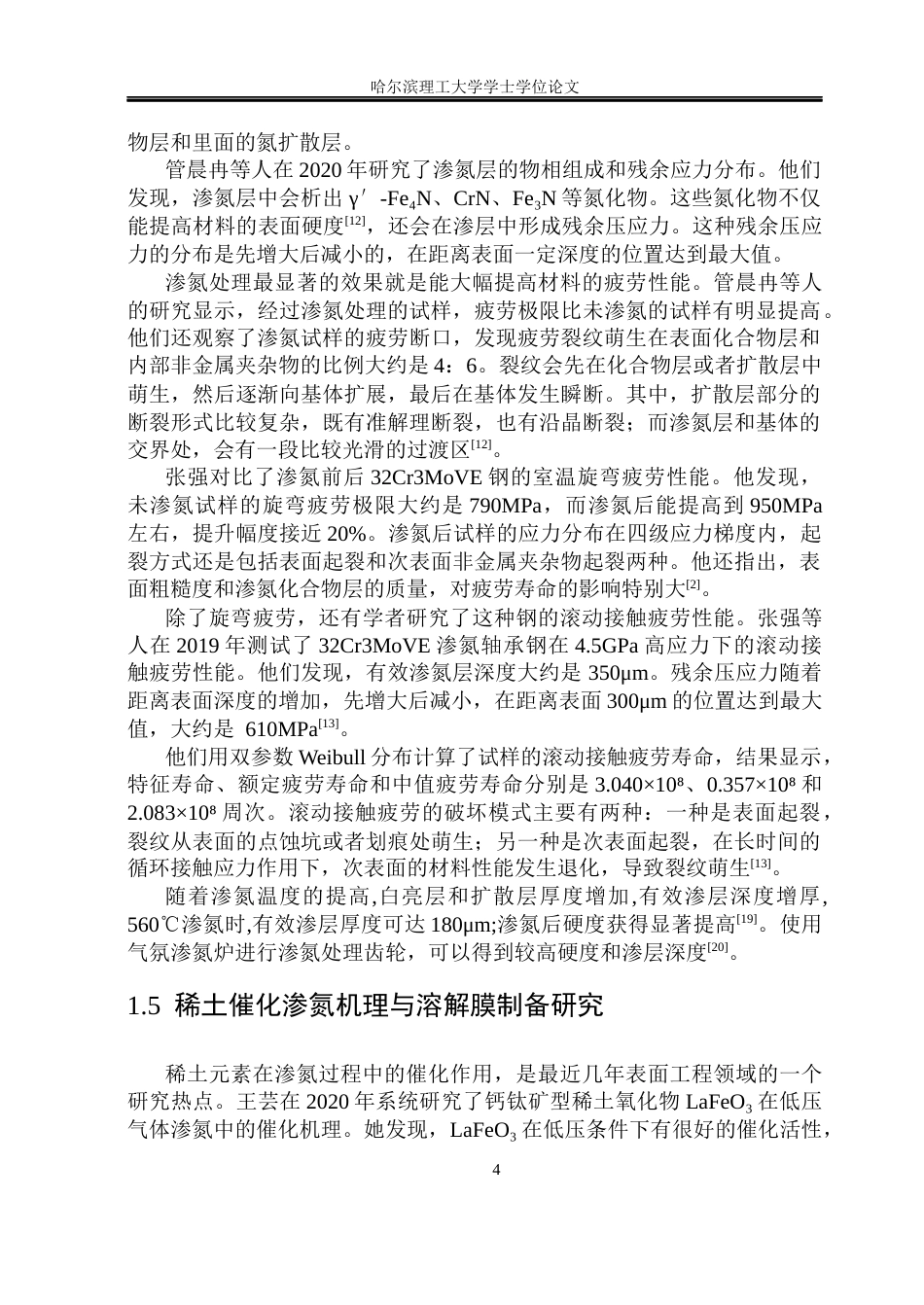

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第9页

9/43页

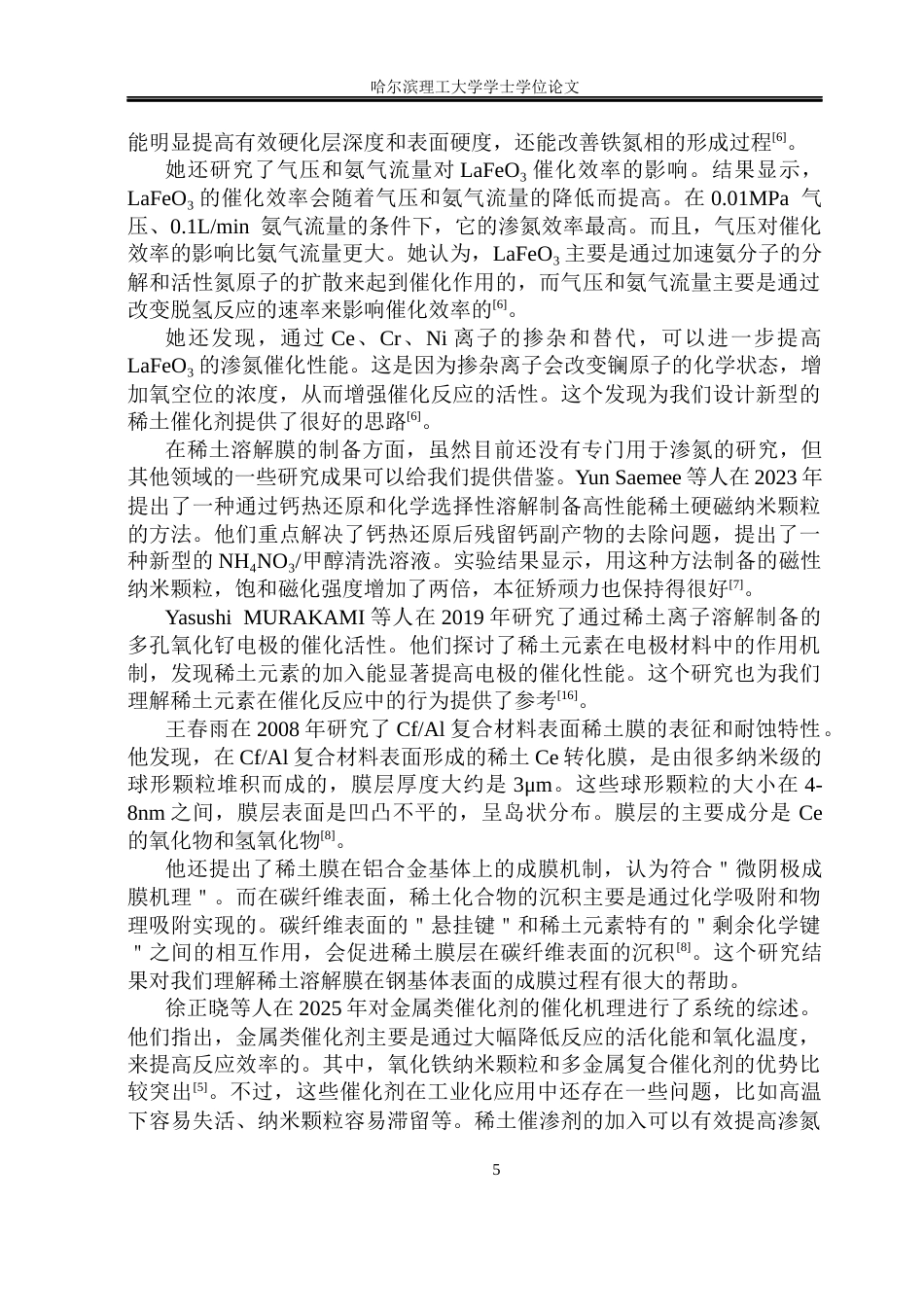

26年WP金属材料工程 32Cr3MoVE钢稀土溶解膜制备与催渗机制17.96-AI12.95.docx_第10页

10/43页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/43

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文I32Cr3MoVE 钢稀土溶解膜制备与催渗机制摘要针对航空用 32Cr3MoVE 钢传统渗氮工艺耗时长、能耗高、渗层质量难控制的问题，本文采用 Al-La-O 稀土溶解膜辅助渗氮的方法开展实验研究。制备了 Al-La 摩尔比为 4：1、8：1、16：1 的三种复合溶胶膜，观察了膜层烧结后的表面形貌与物相组成，对比了不同配比膜层对渗氮组织的影响，分析了稀土元素的催渗机制，并测试了渗氮层的显微硬度与耐蚀性能。实验结果表明，Al-La 摩尔比是影响稀土溶解膜性能和催渗效果的关键因素。4：1 配比的膜层具有最佳的多孔扩散结构和高温稳定性，能充分发...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
