26年WP材料物理 锌饵铌酸锂晶体生长及其上转换发光性能的研究18.83-AI1.11_1.doc

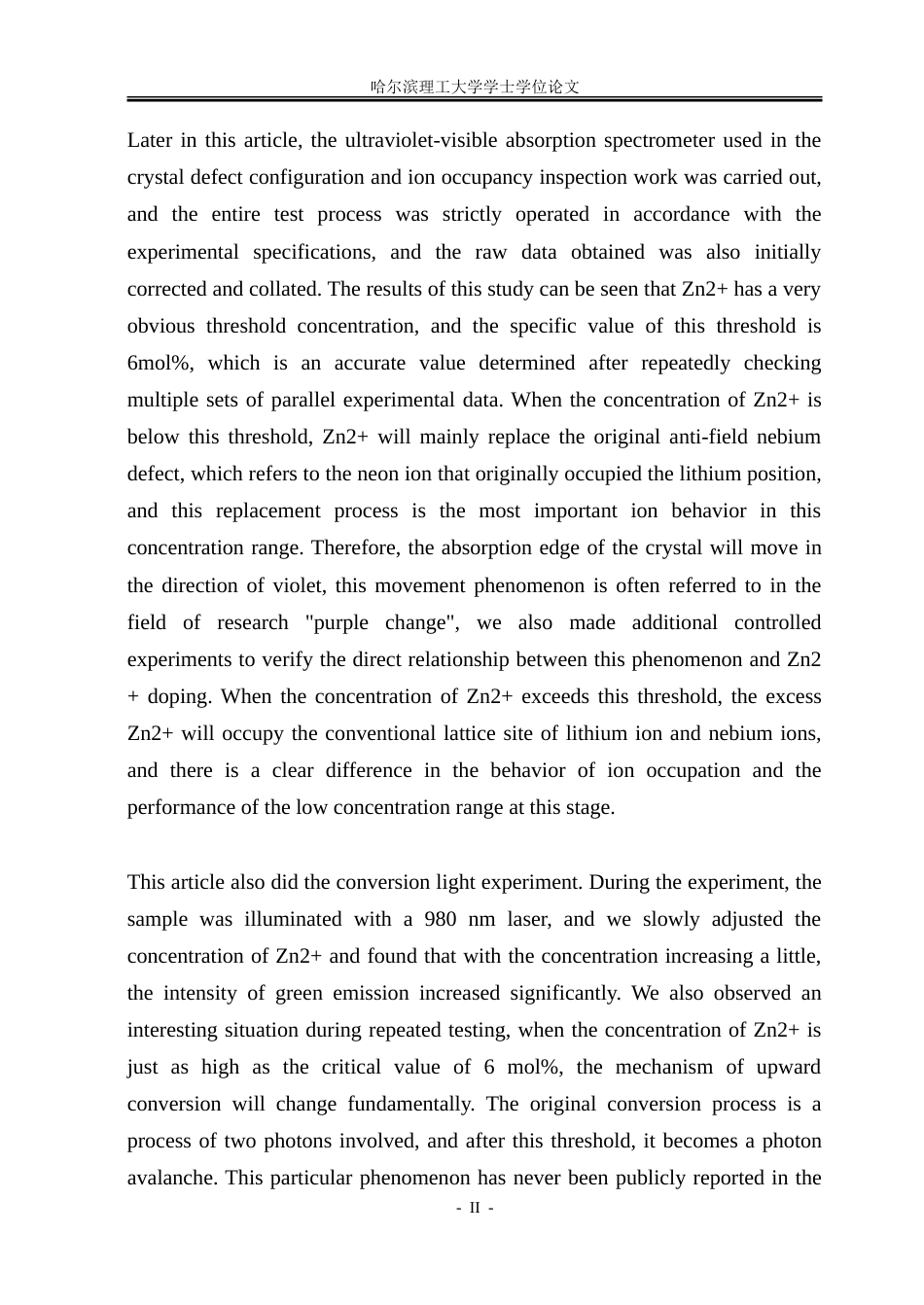

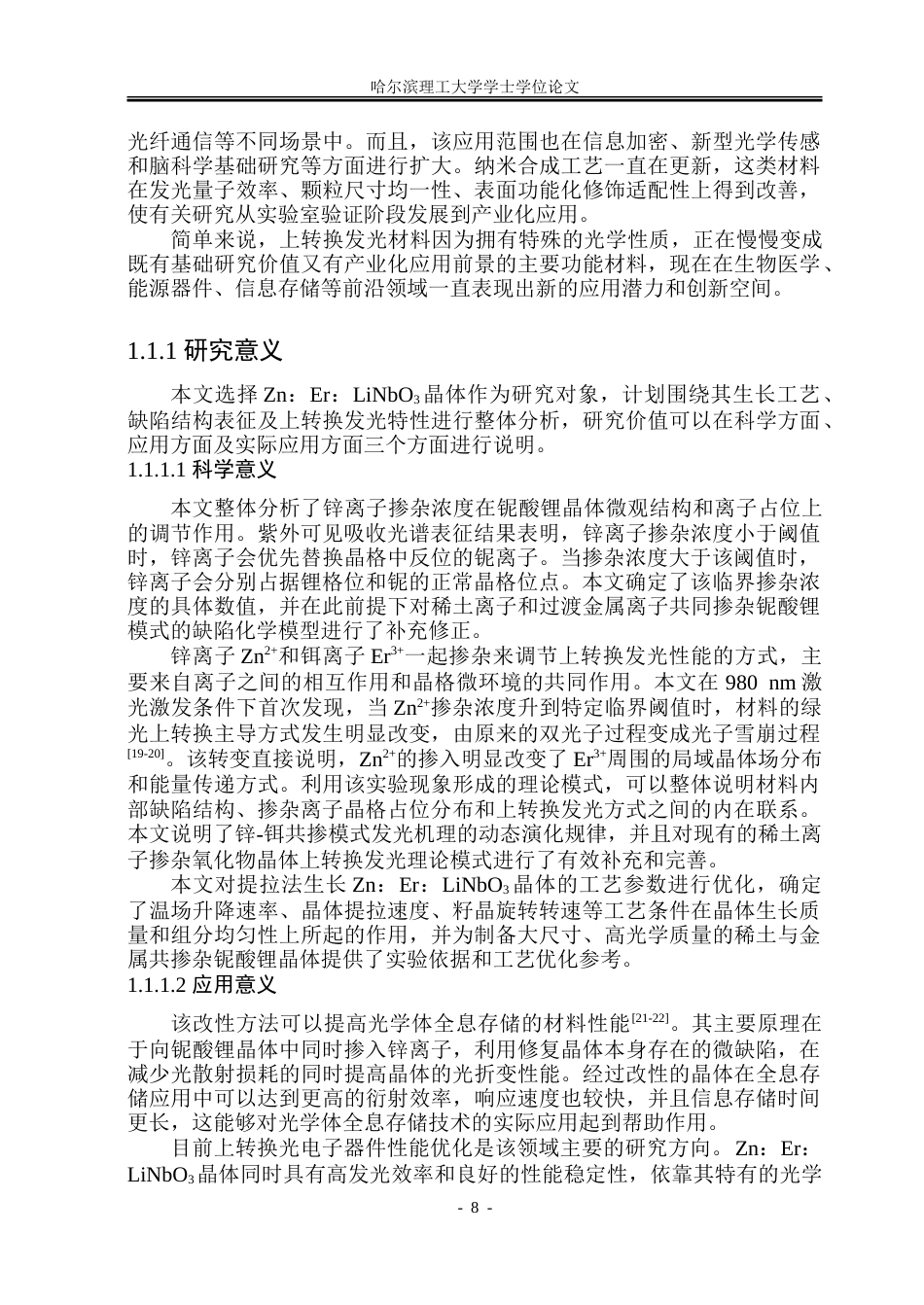

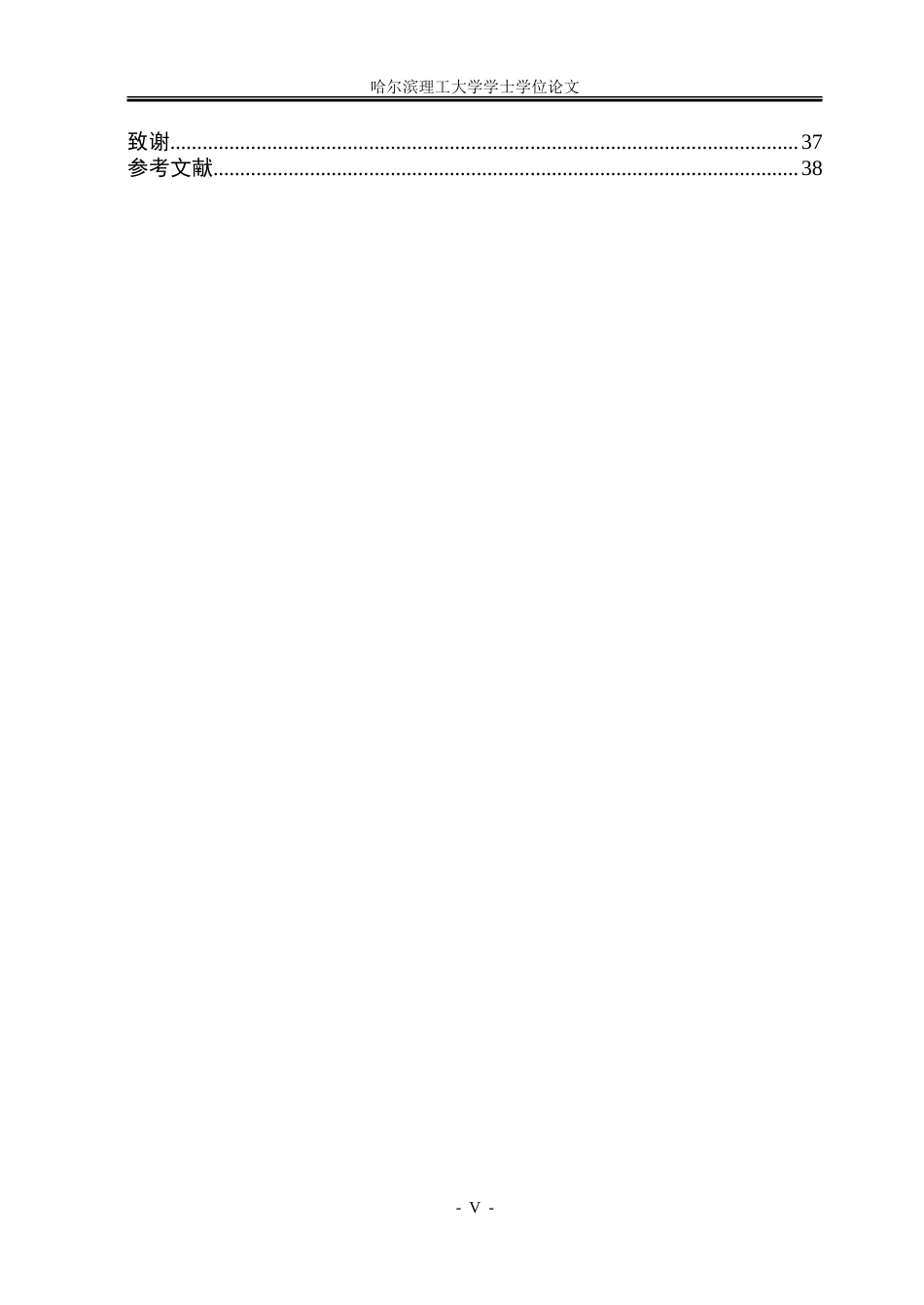

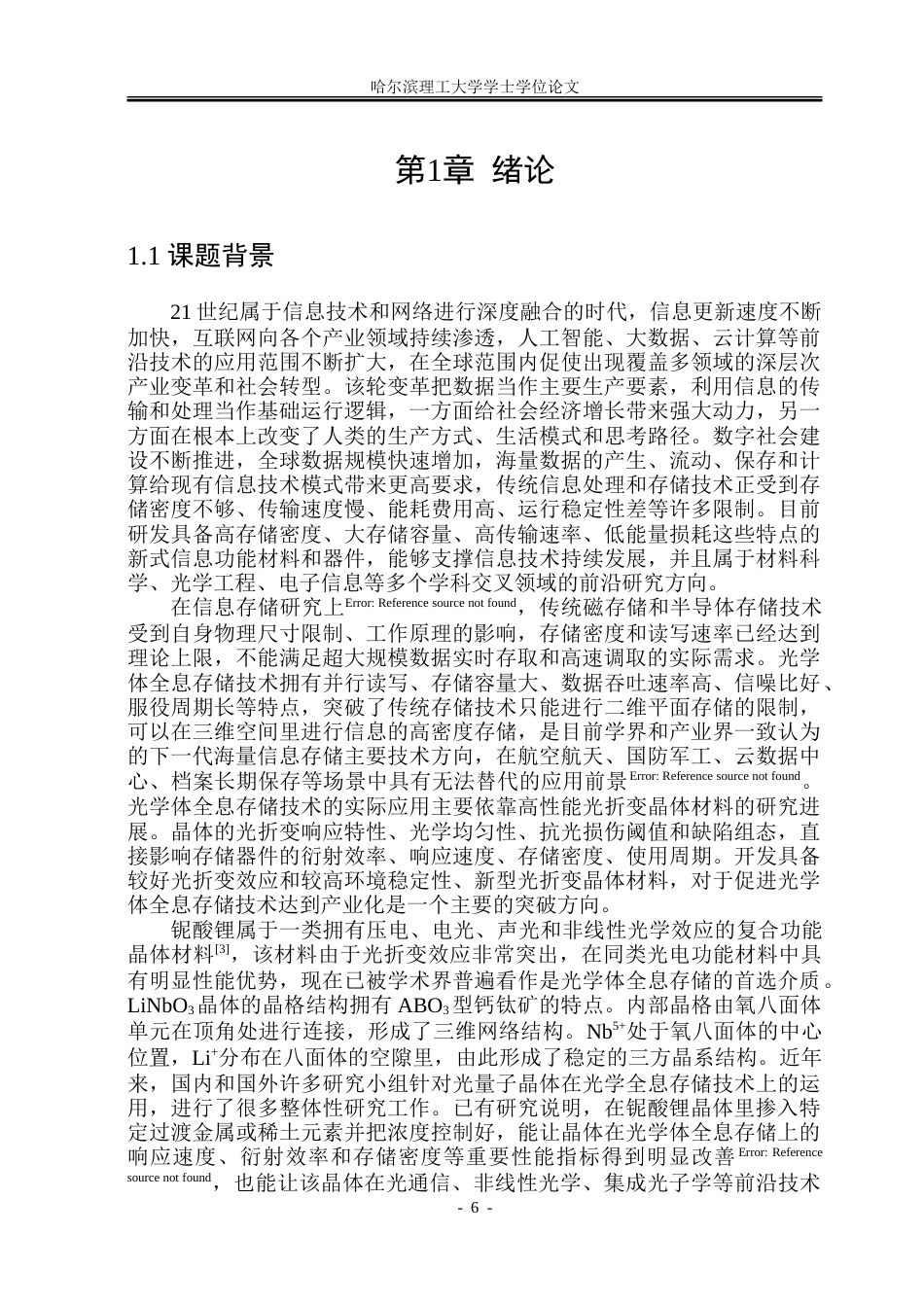

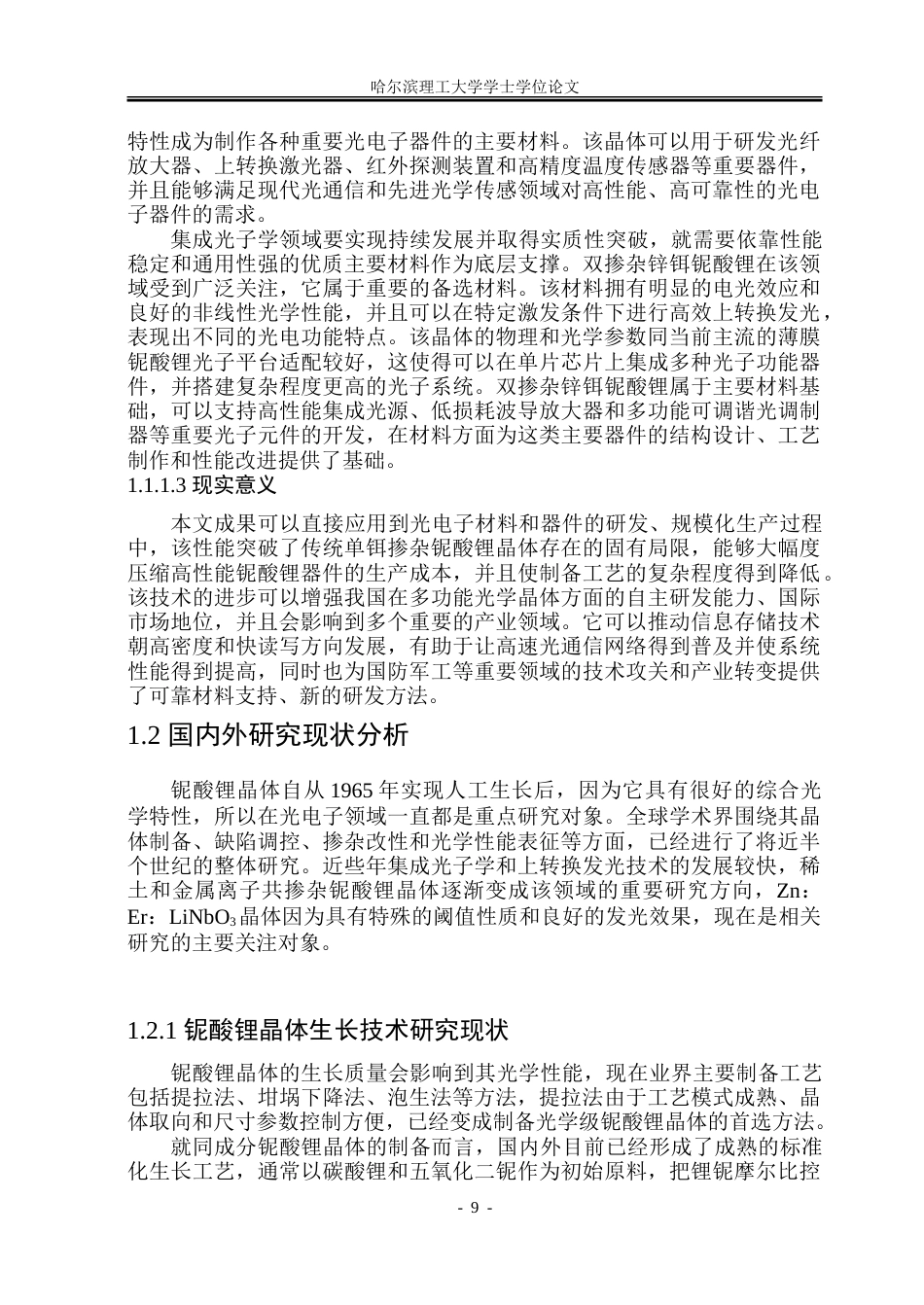

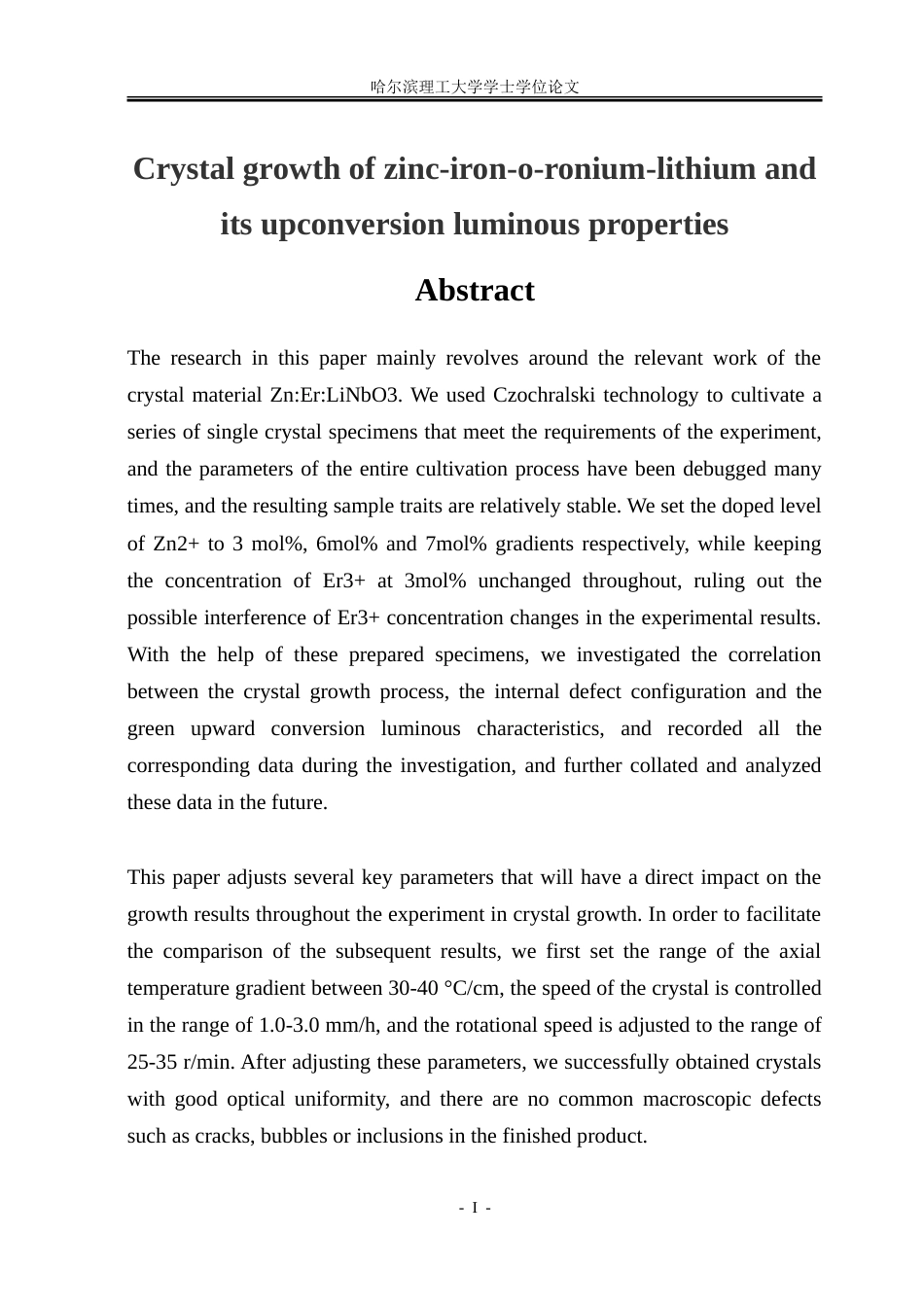

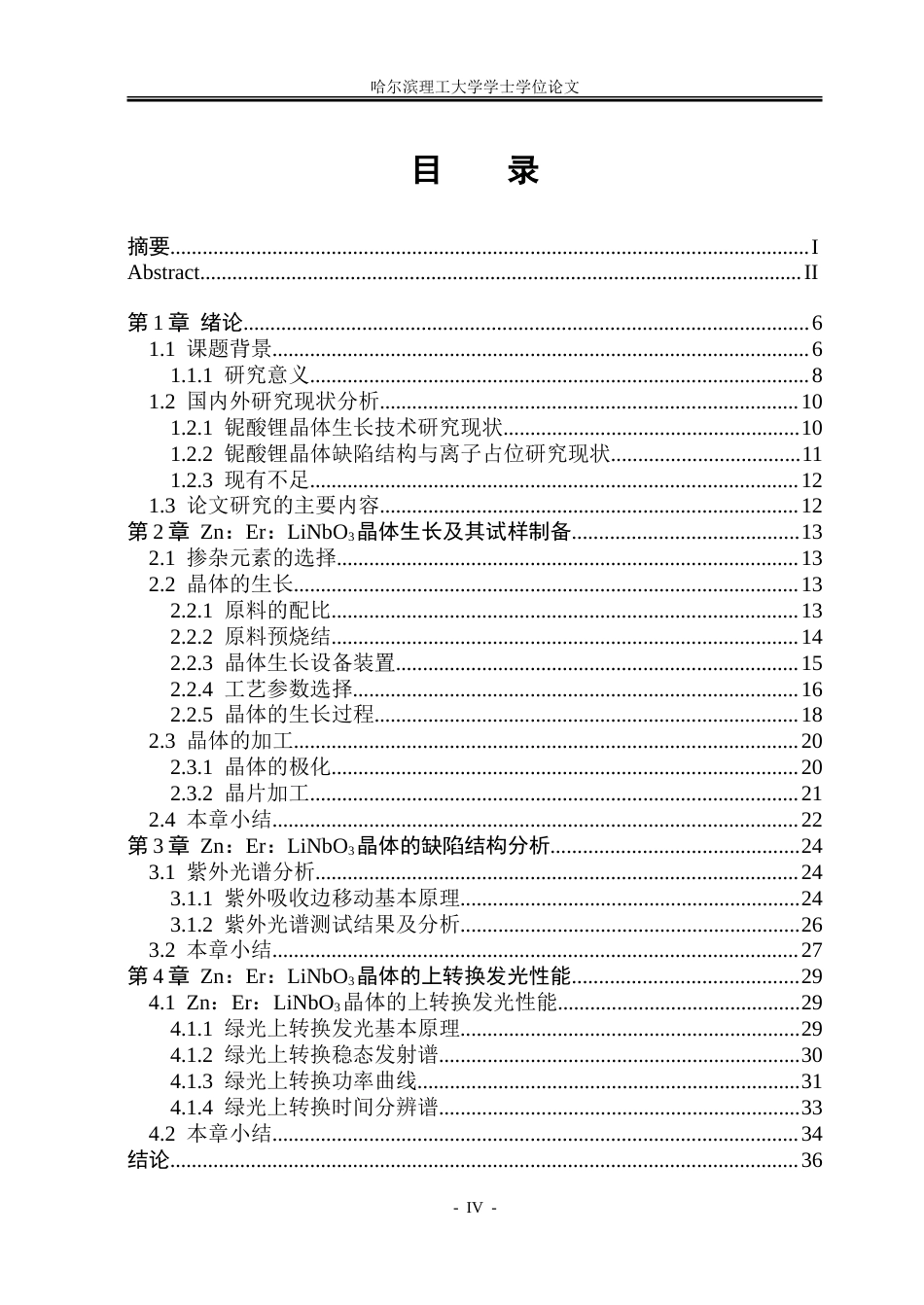

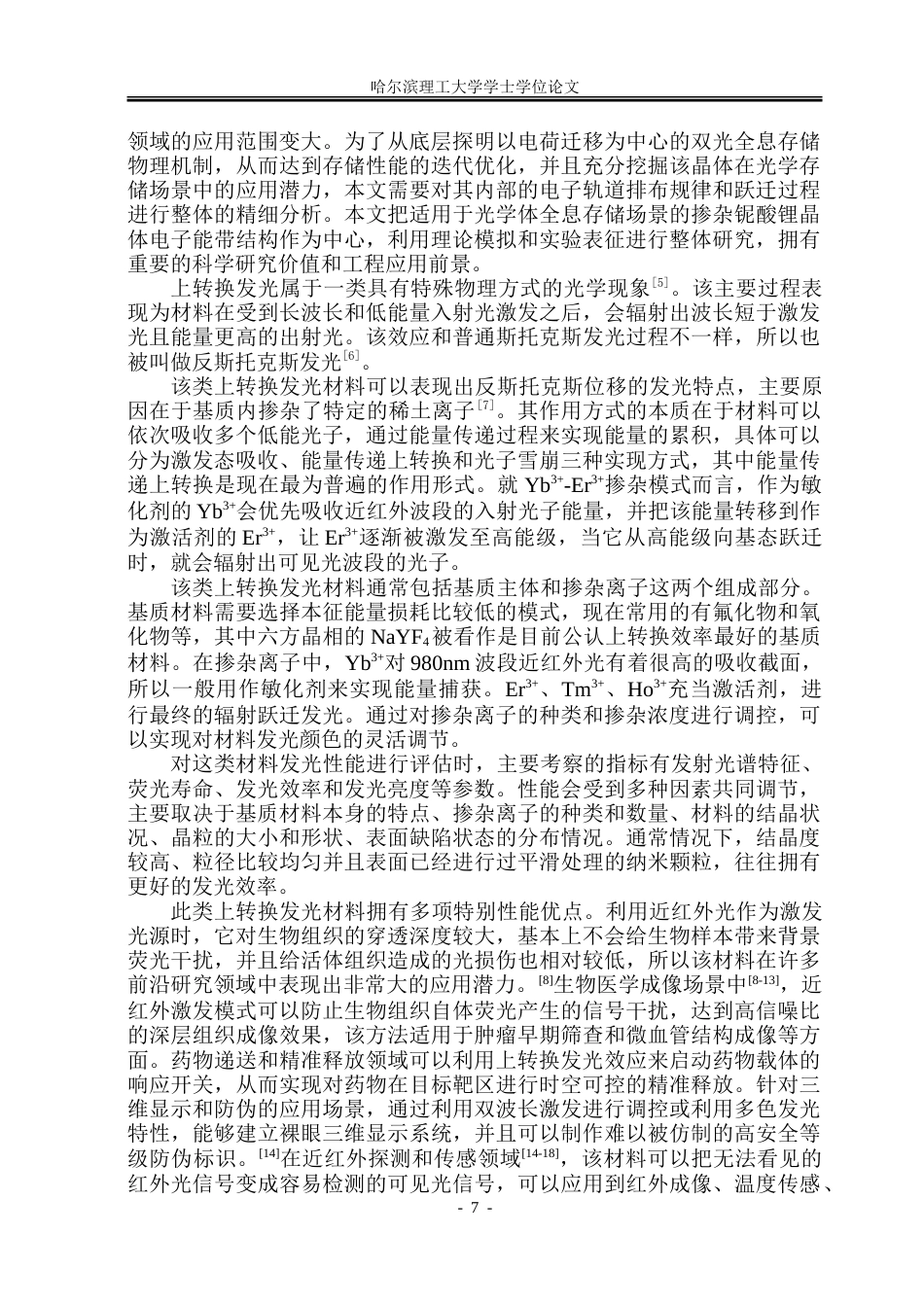

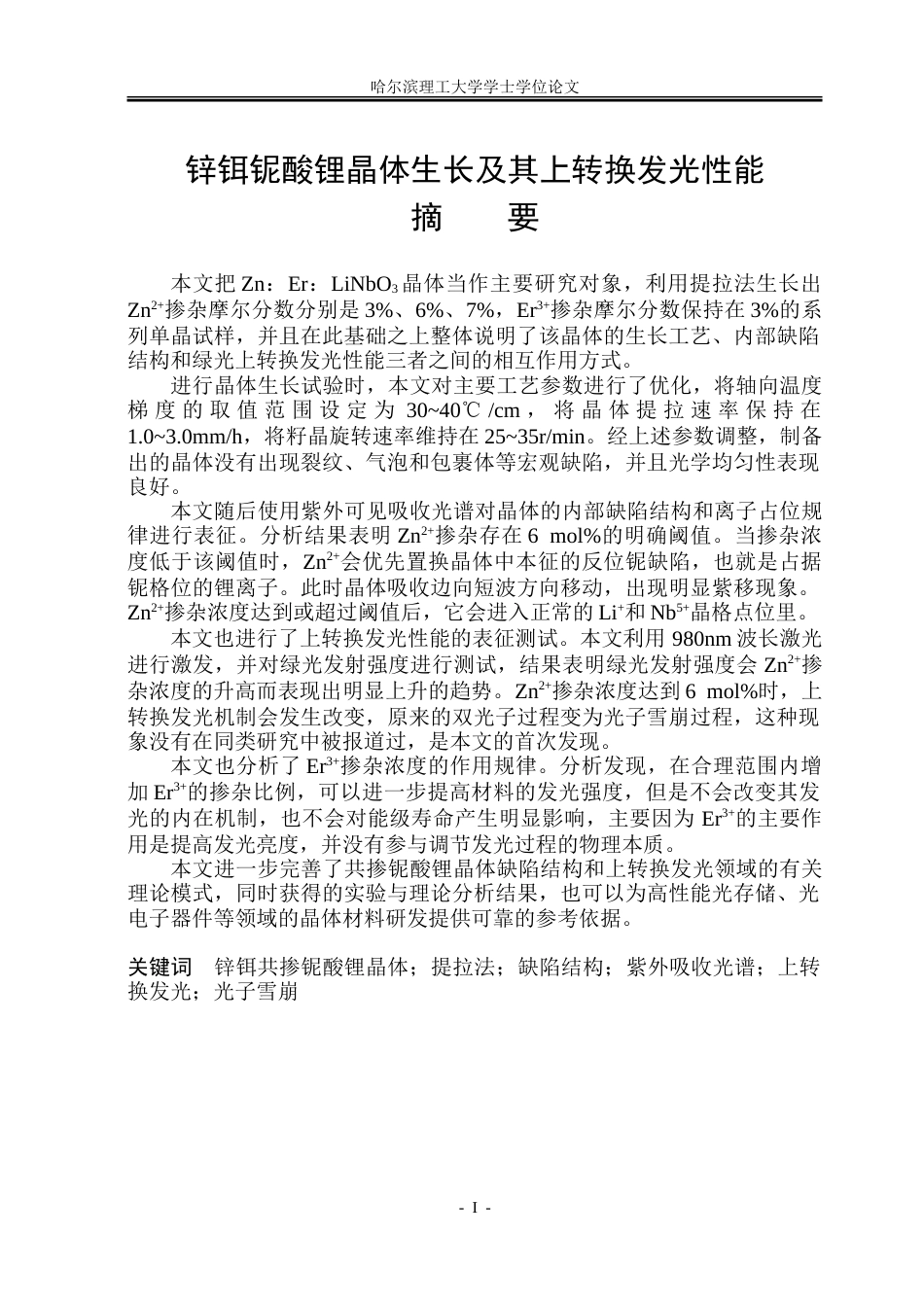

哈尔滨理工大学学士学位论文锌铒铌酸锂晶体生长及其上转换发光性能摘 要本文把 Zn：Er：LiNbO3晶体当作主要研究对象，利用提拉法生长出Zn2+掺杂摩尔分数分别是 3%、6%、7%，Er3+掺杂摩尔分数保持在 3%的系列单晶试样，并且在此基础之上整体说明了该晶体的生长工艺、内部缺陷结构和绿光上转换发光性能三者之间的相互作用方式。进行晶体生长试验时，本文对主要工艺参数进行了优化，将轴向温度梯 度 的 取 值 范 围 设 定 为 30~40℃ /cm ， 将 晶 体 提 拉 速 率 保 持 在1.0~3.0mm/h，将籽晶旋转速率维持在 25~35r/min。经上述参数调整，制备...
