26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx

下载本文档

阅读 0
格式 docx
大小 10.27 MB
约51页
2026-06-26
收藏
评论
点赞(0)
海报
举报

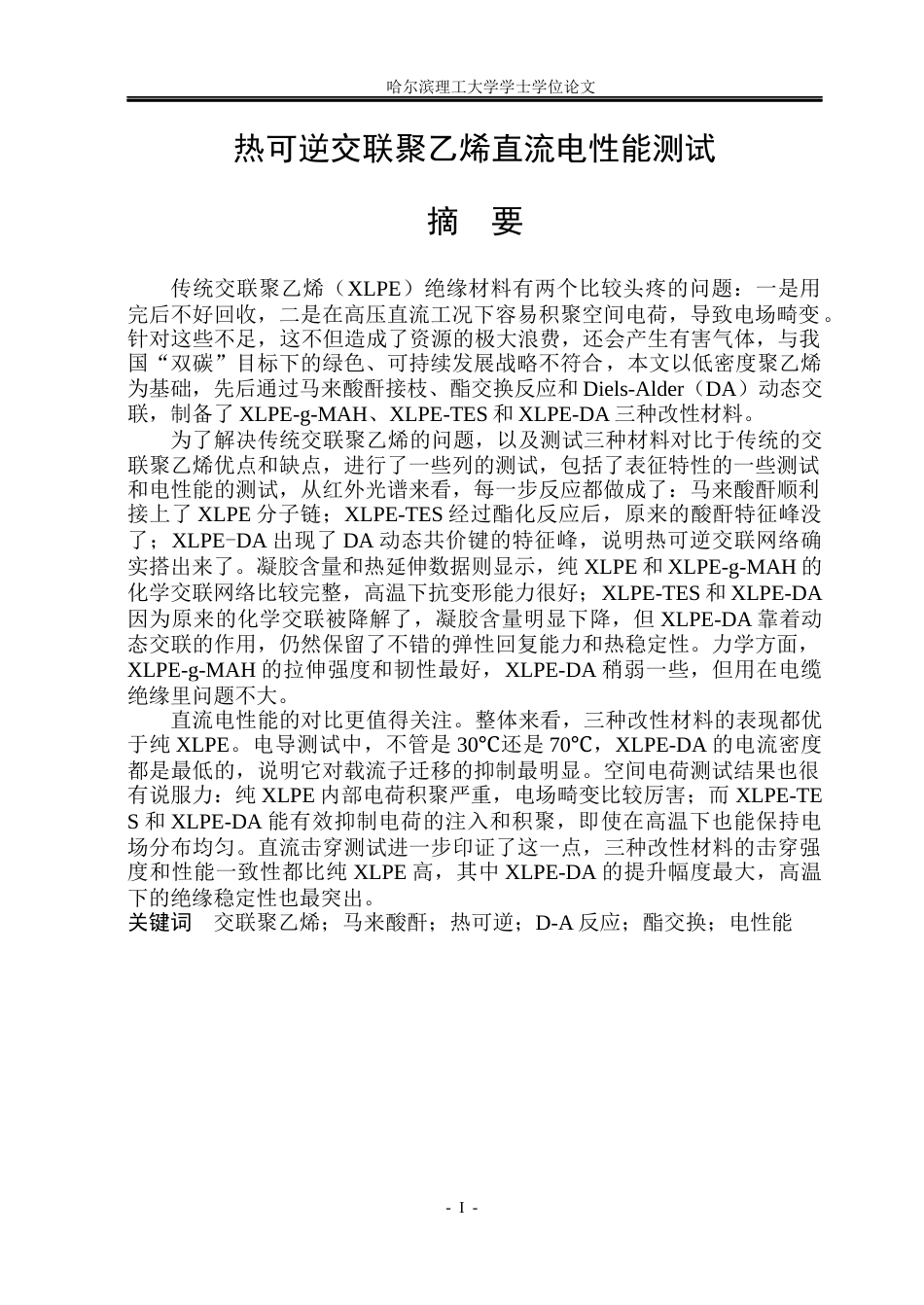

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第1页

1/51页

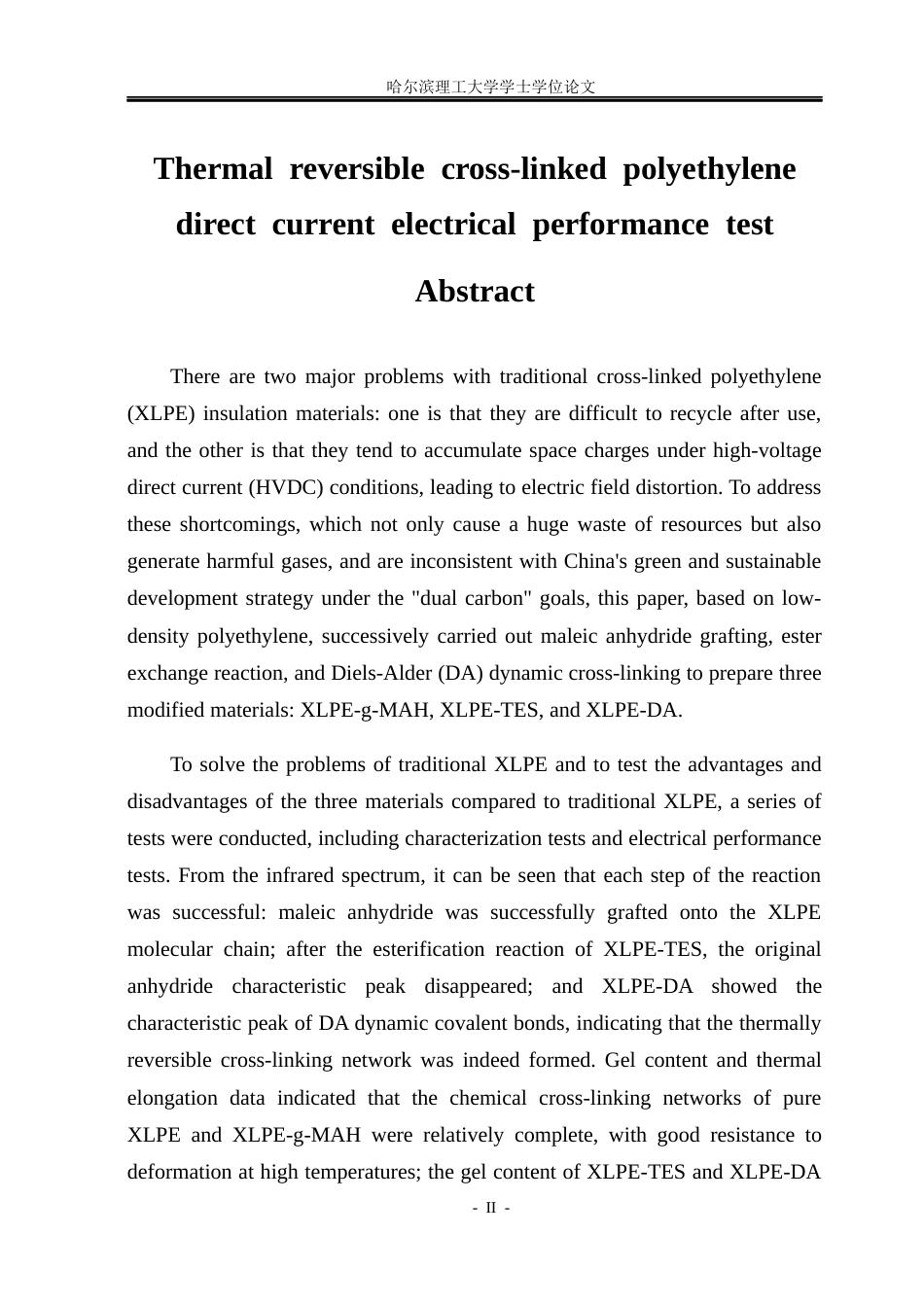

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第2页

2/51页

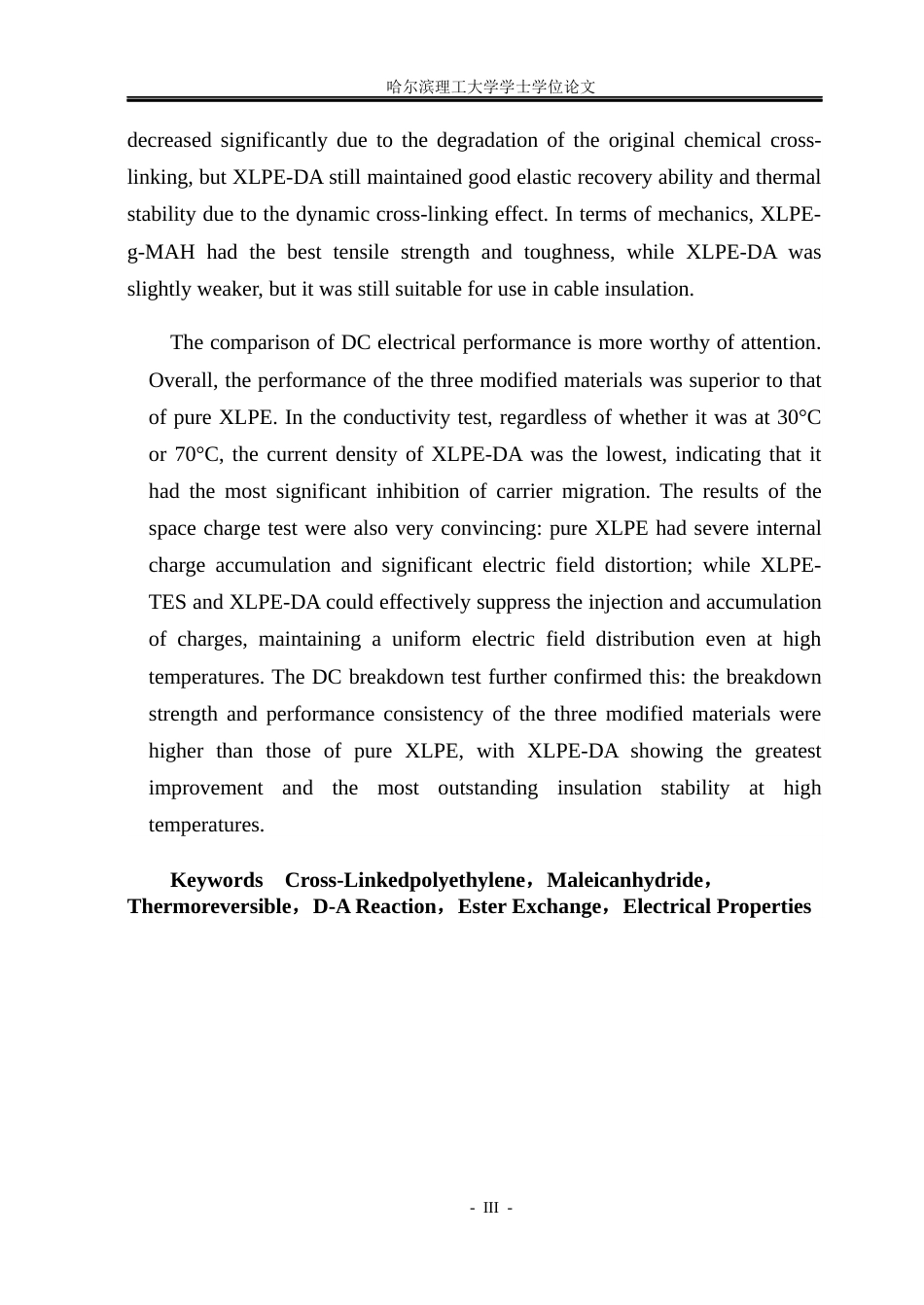

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第3页

3/51页

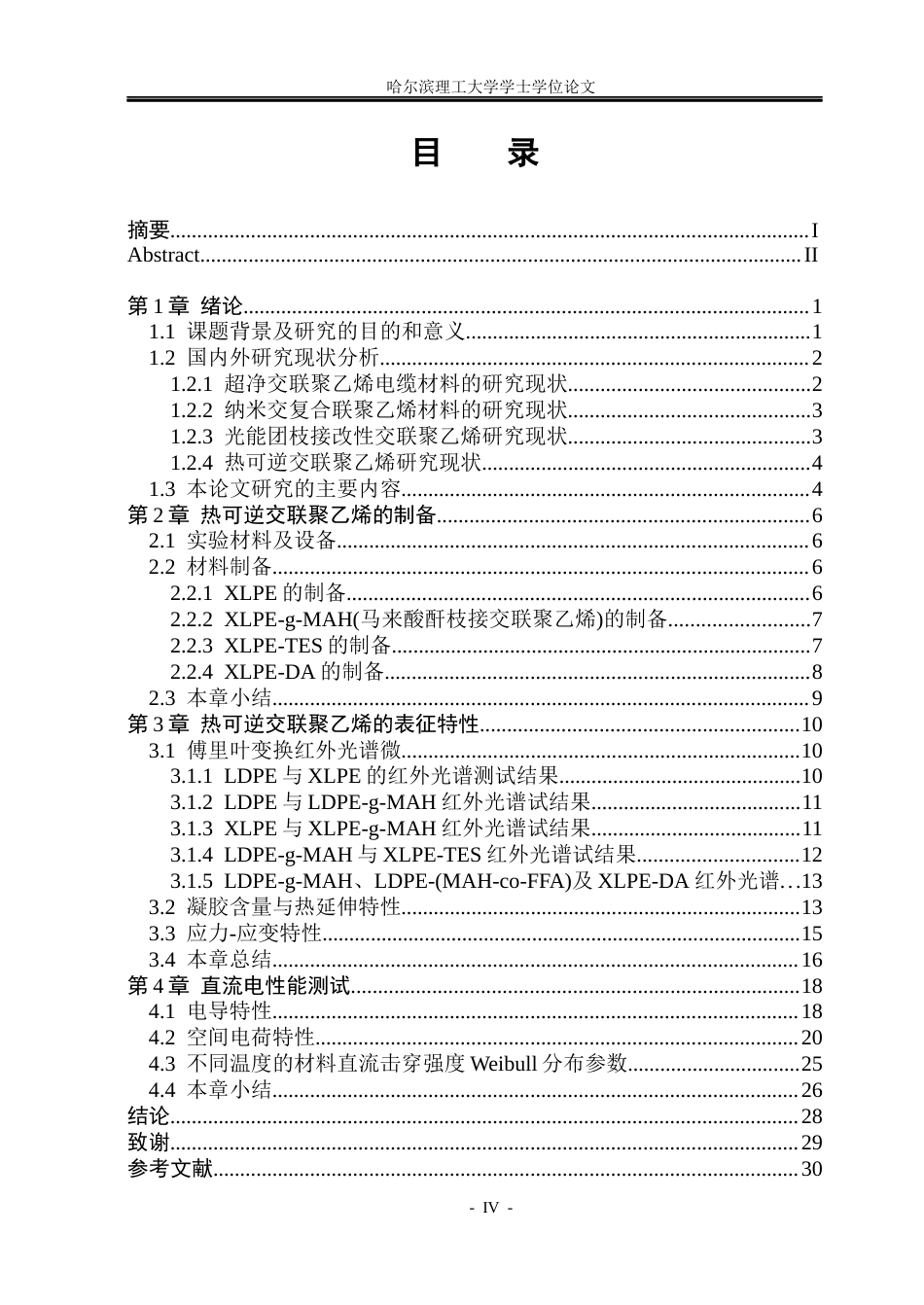

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第4页

4/51页

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第5页

5/51页

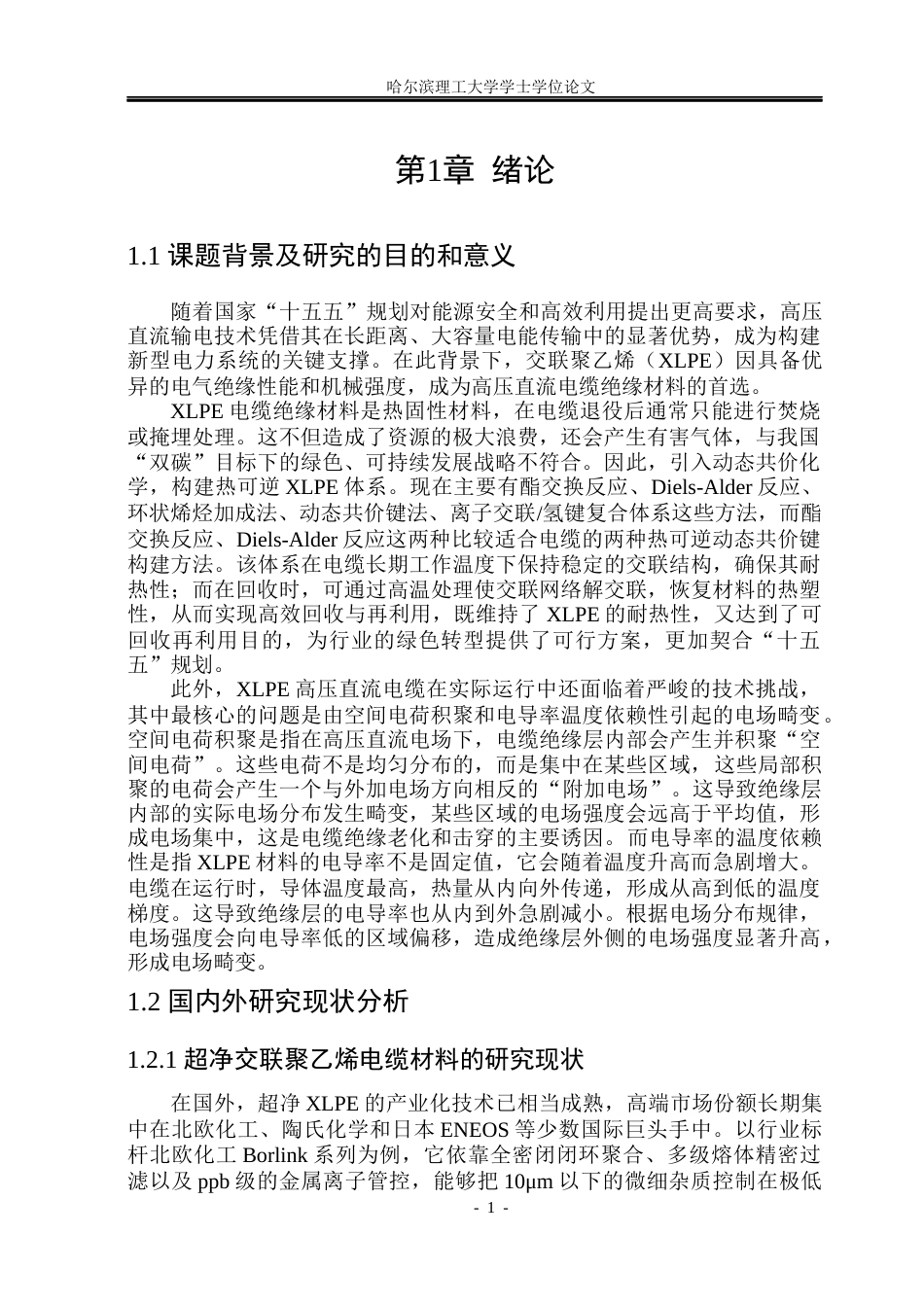

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第6页

6/51页

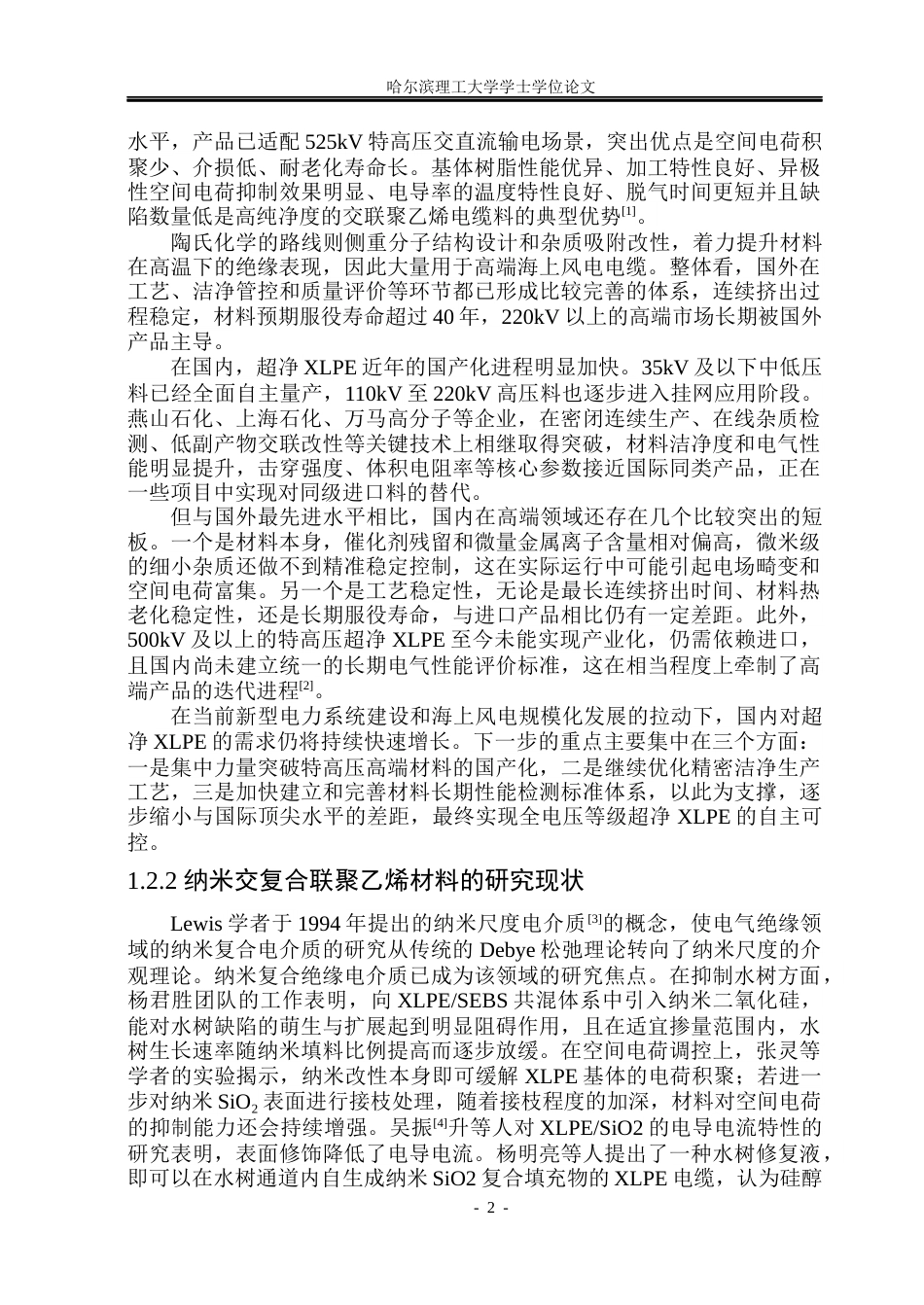

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第7页

7/51页

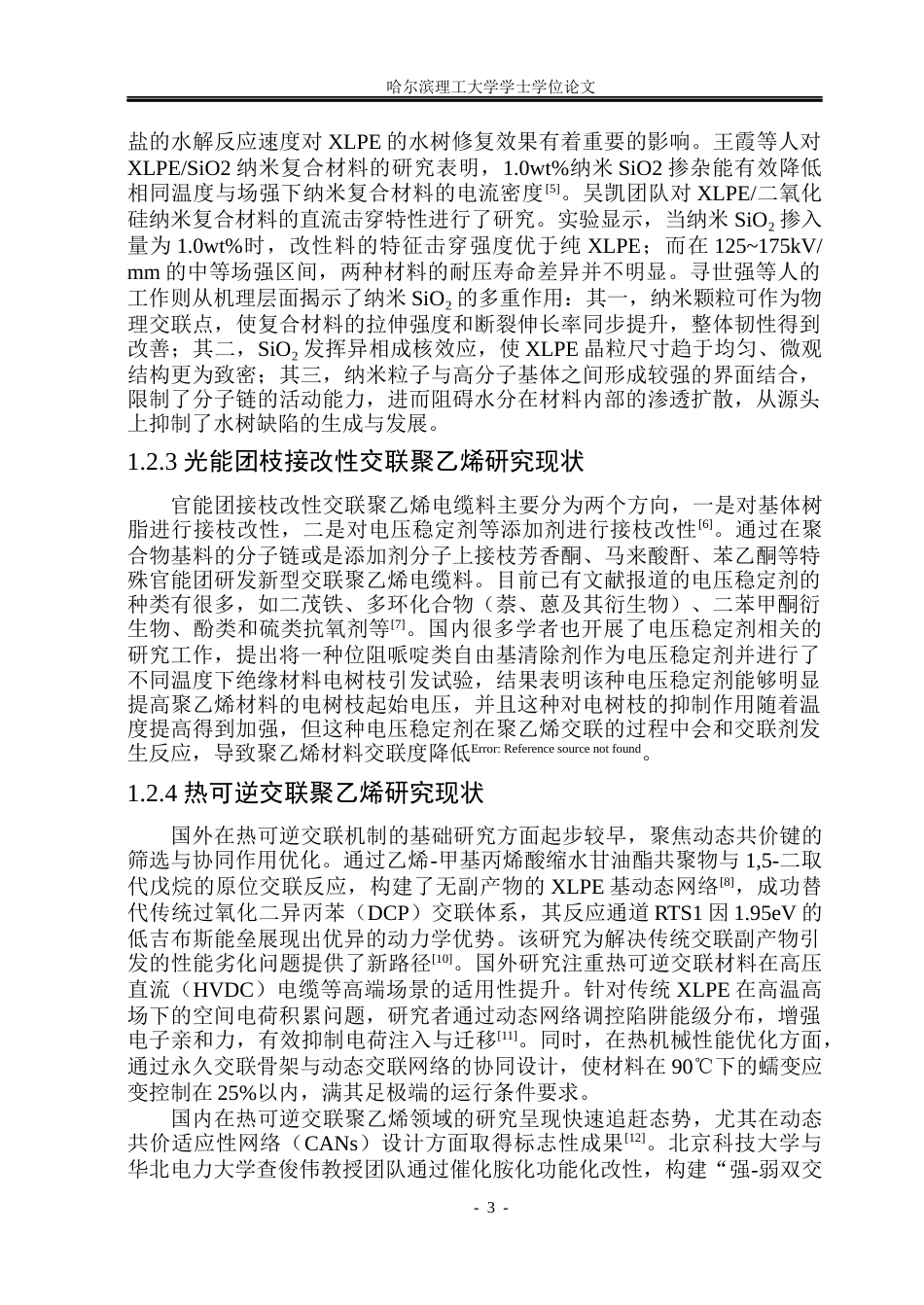

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第8页

8/51页

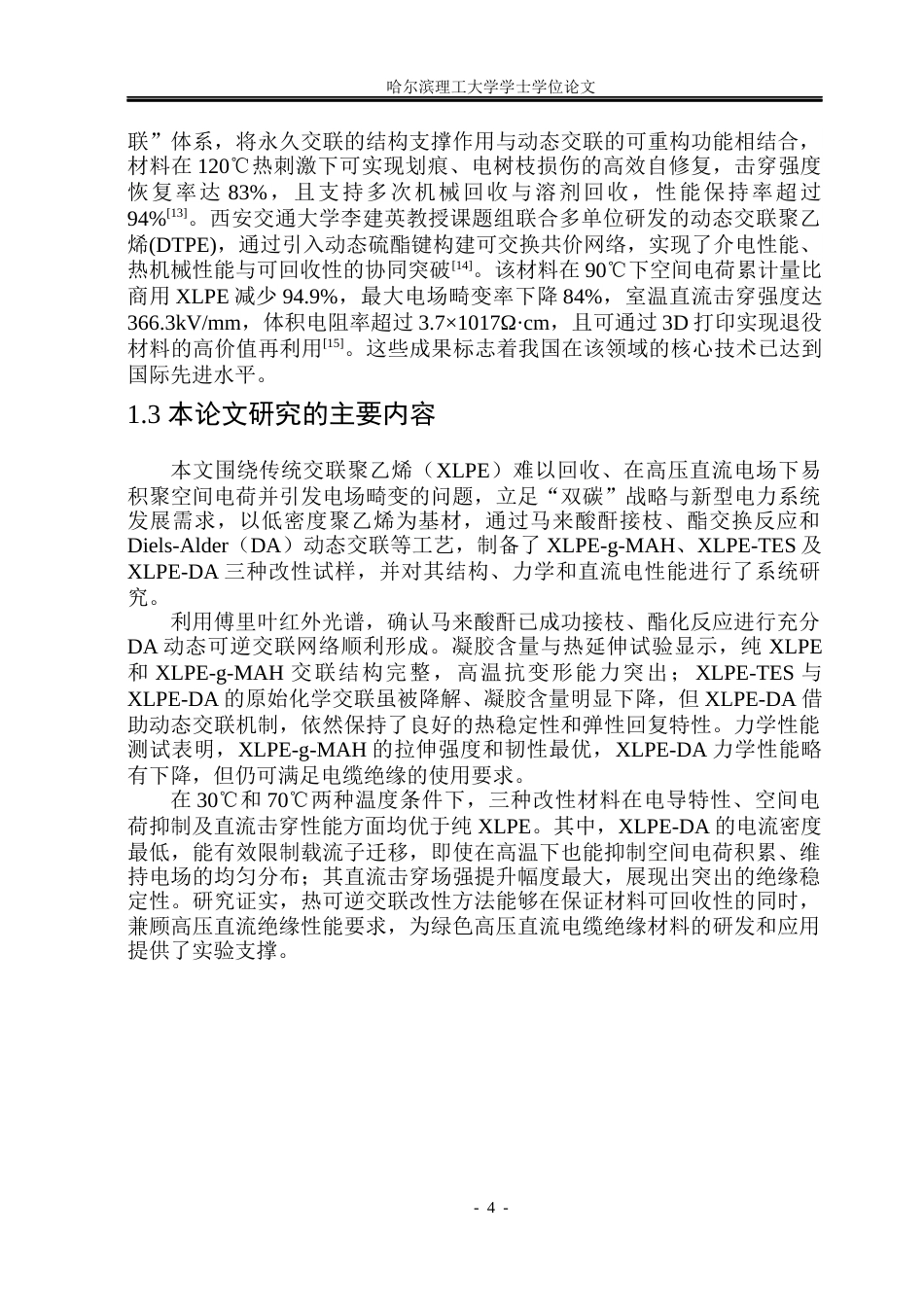

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第9页

9/51页

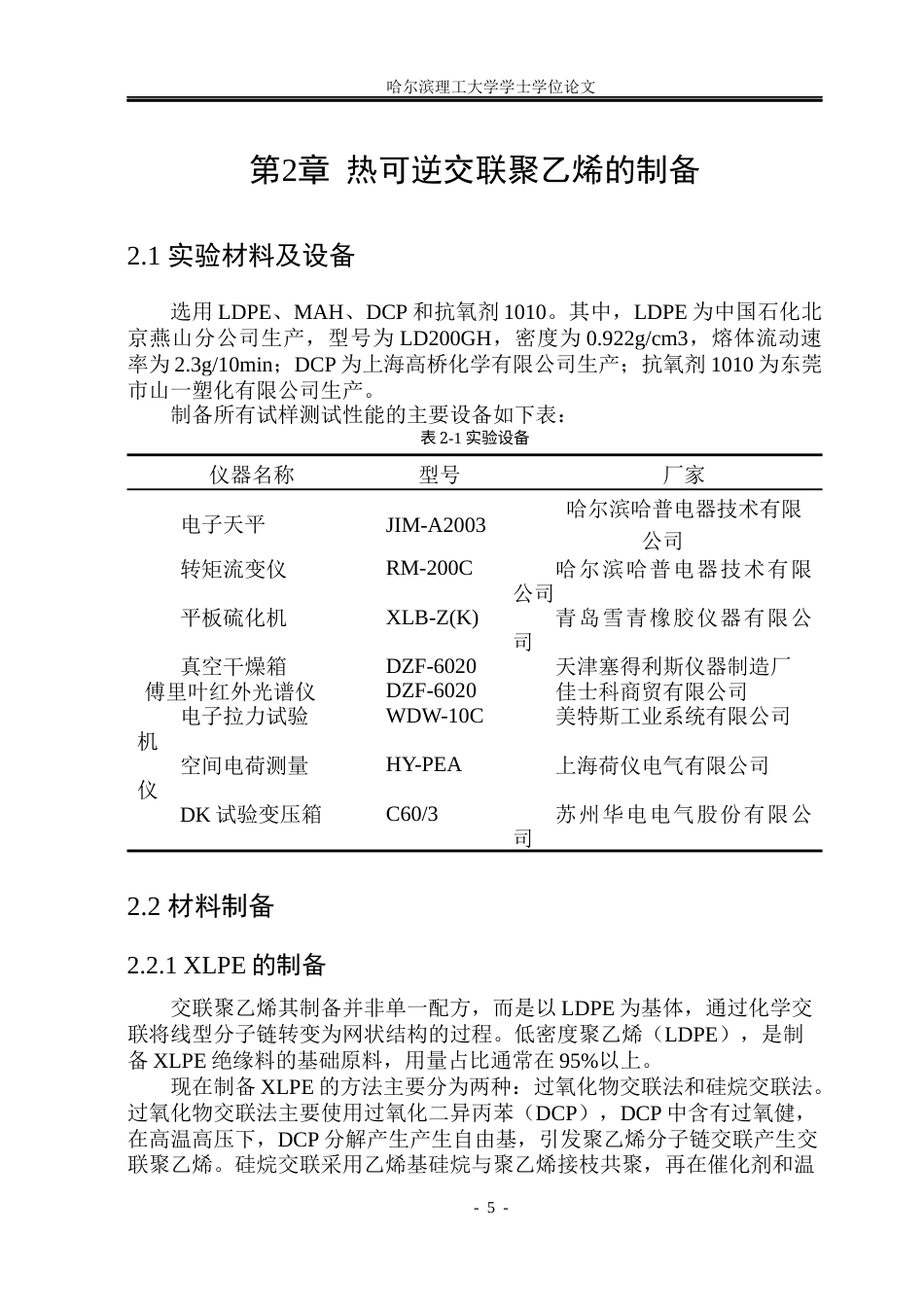

26年WP电气工程及其自动化热可逆交联聚乙烯绝缘材料制备与直流电性能研究23.01-AI24.68(30759字).docx_第10页

10/51页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/51

文本预览下载提示常见问题

- I -哈尔滨理工大学学士学位论文热可逆交联聚乙烯直流电性能测试摘要传统交联聚乙烯（XLPE）绝缘材料有两个比较头疼的问题：一是用完后不好回收，二是在高压直流工况下容易积聚空间电荷，导致电场畸变。针对这些不足，这不但造成了资源的极大浪费，还会产生有害气体，与我国“双碳”目标下的绿色、可持续发展战略不符合，本文以低密度聚乙烯为基础，先后通过马来酸酐接枝、酯交换反应和 Diels-Alder（DA）动态交联，制备了 XLPE-g-MAH、XLPE-TES 和 XLPE-DA 三种改性材料。为了解决传统交联聚乙烯的问题，以及测试三种材料对比于传统的交联聚乙烯优点和缺点，...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
