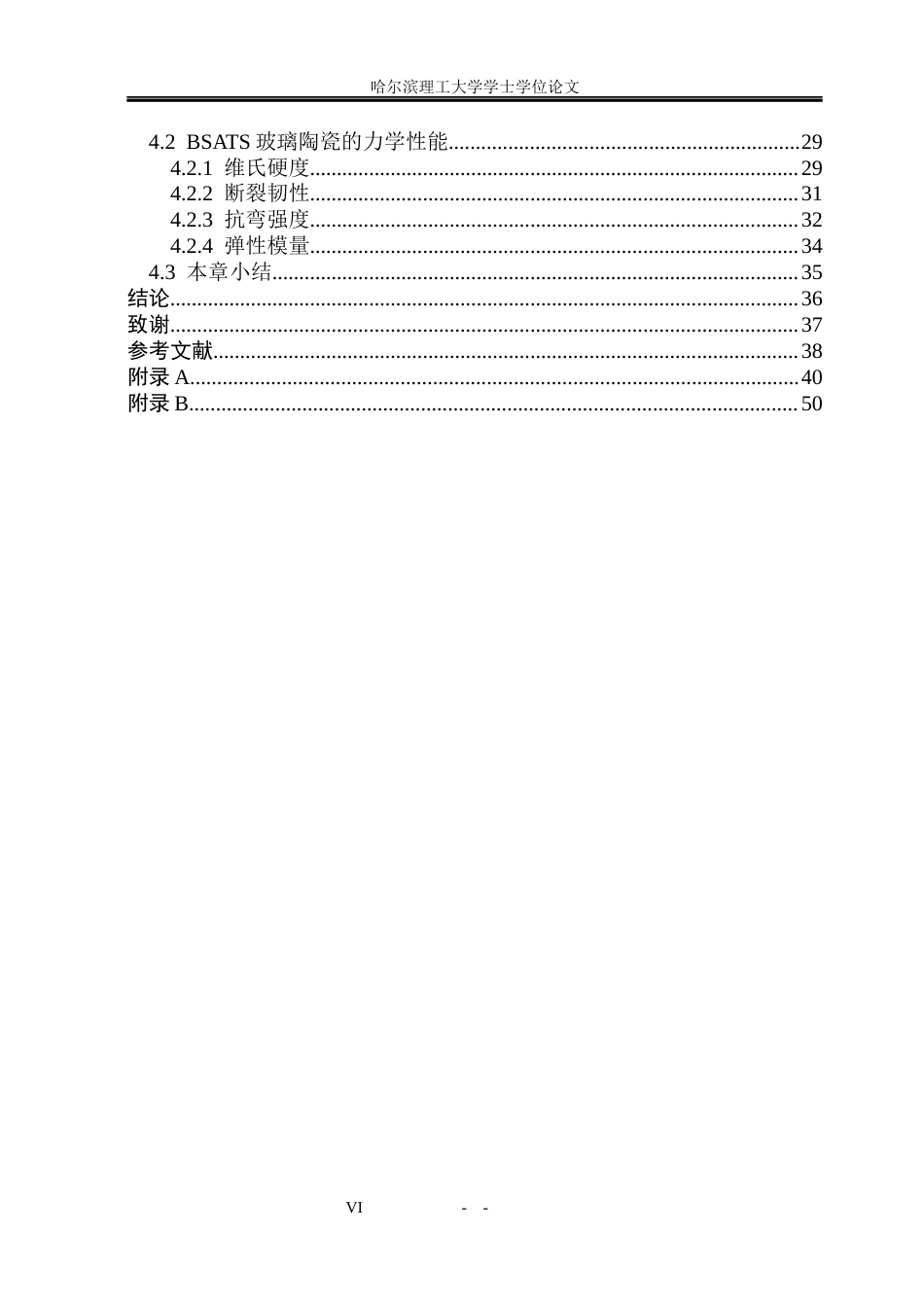

26年WP工程力学 Sm3对BaO·TiO2·Al2O3·2SiO2微晶玻璃陶瓷组织结构及性能的研究12.98-AI8.09(26161字).docx

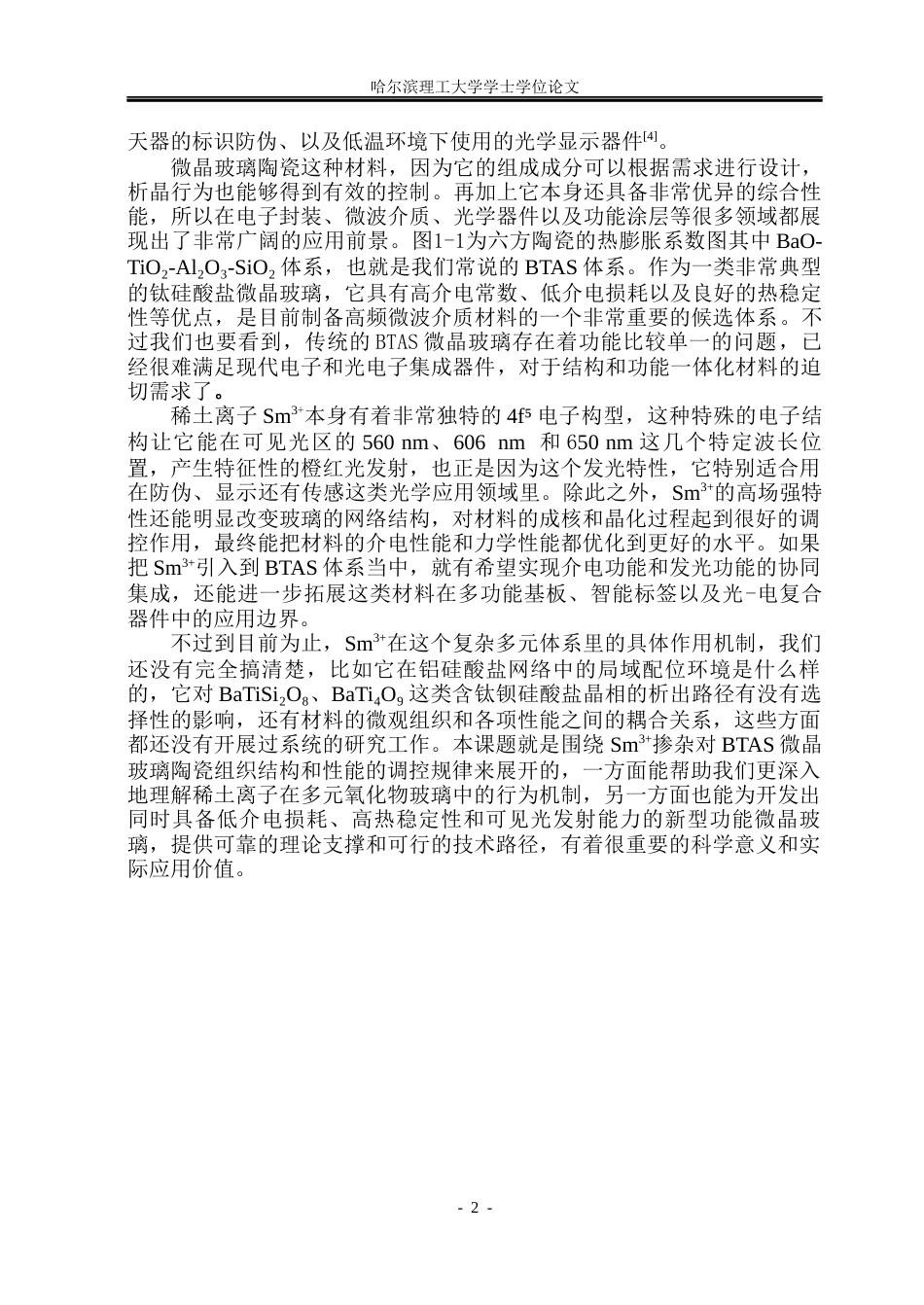

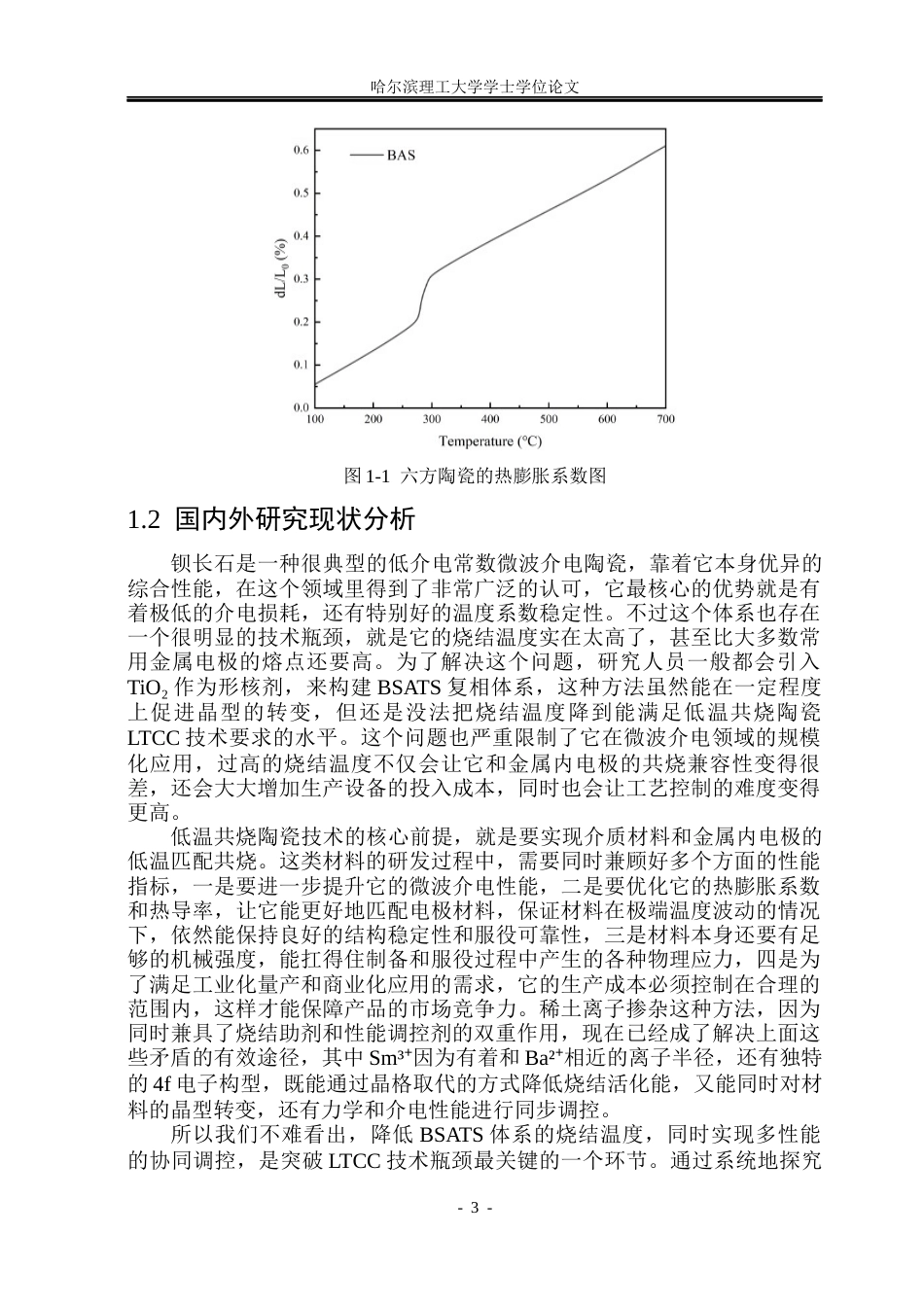

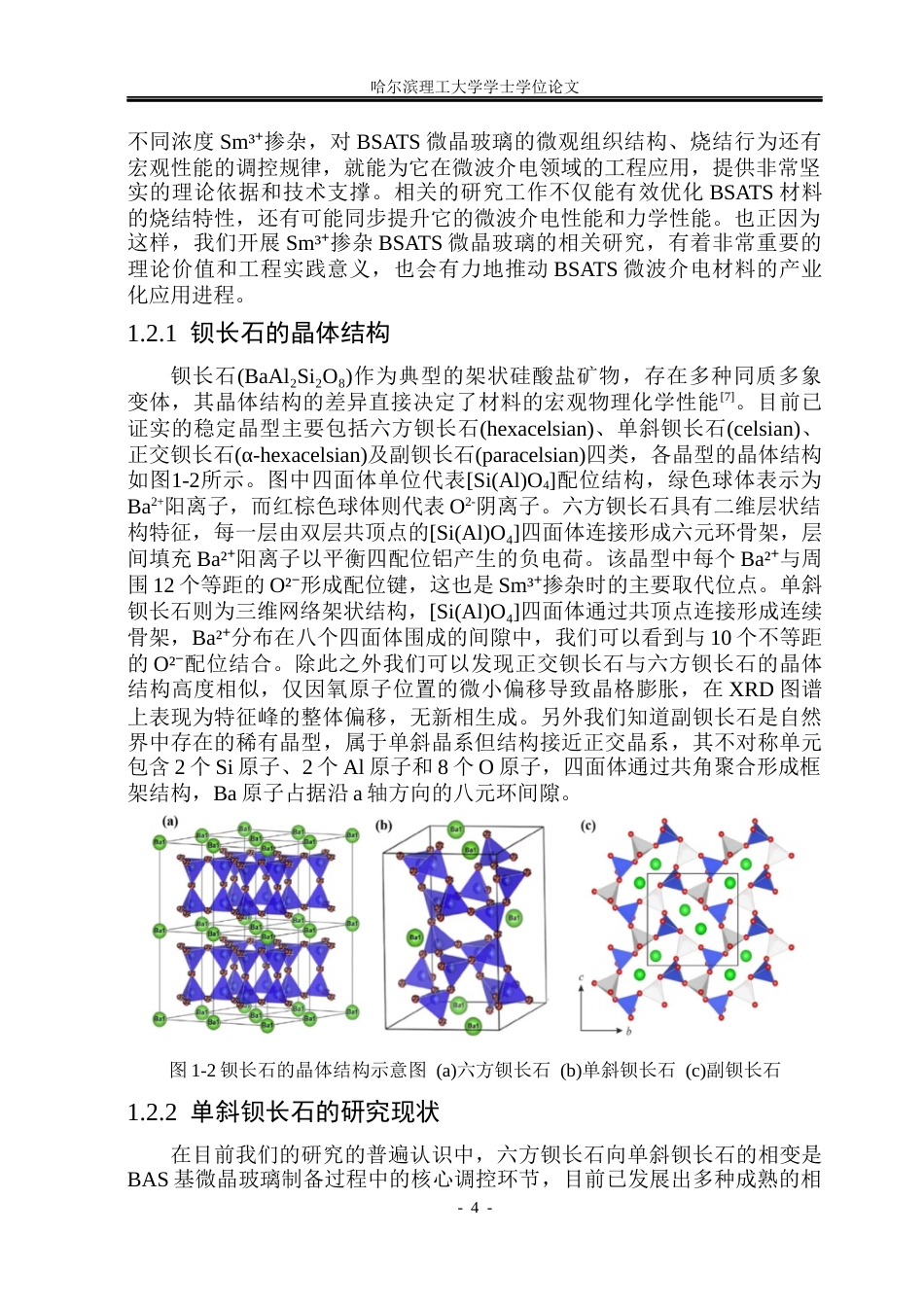

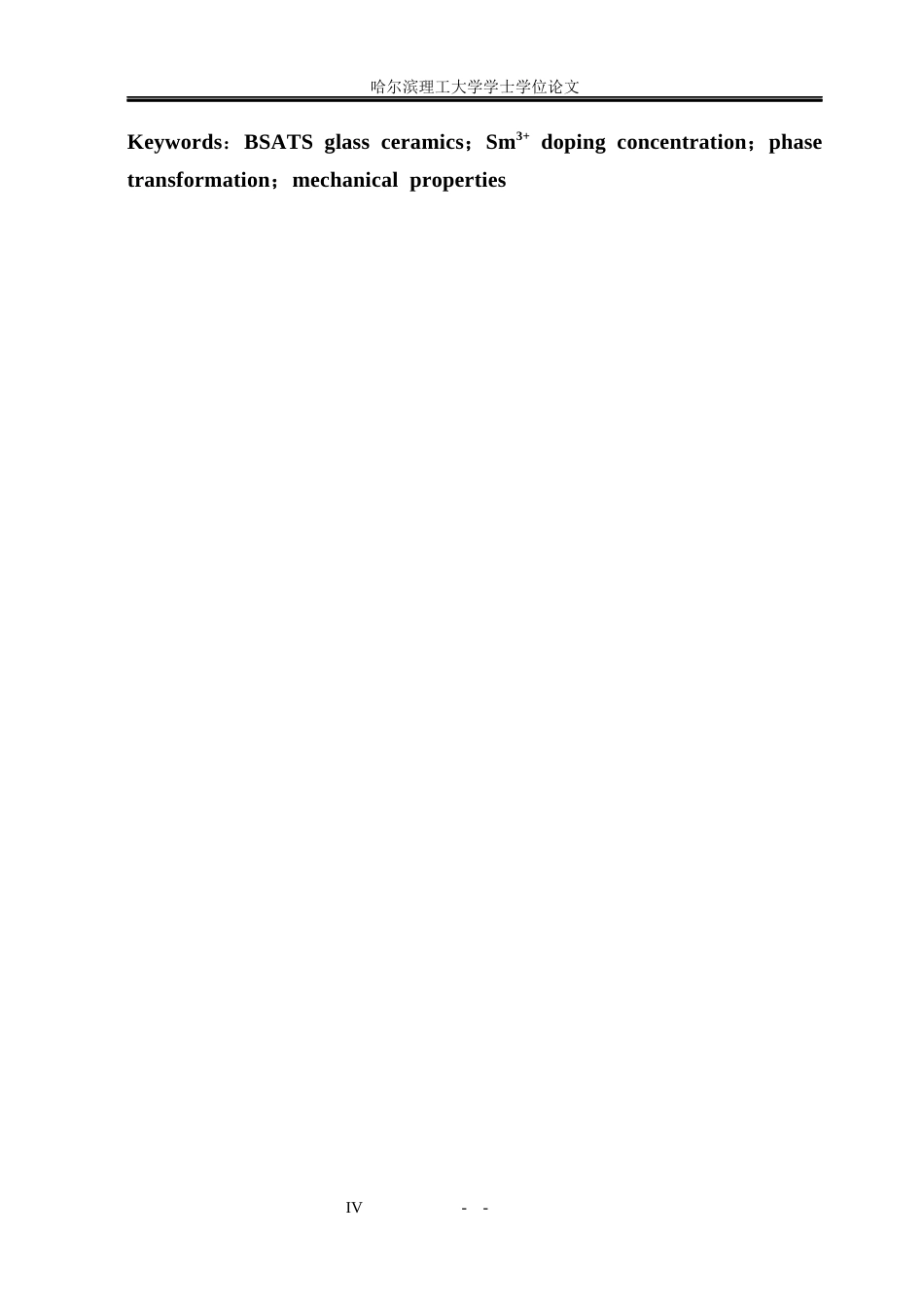

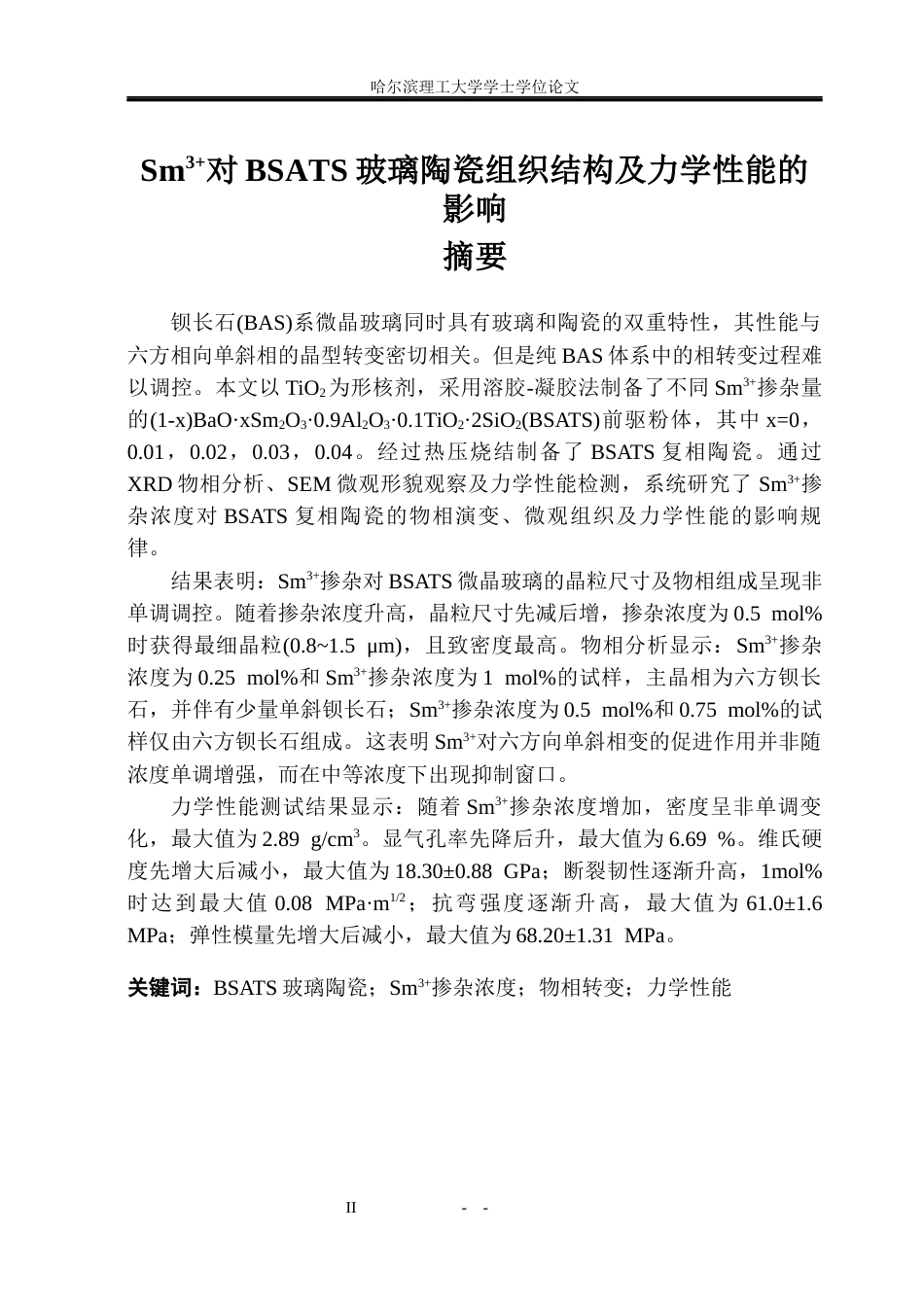

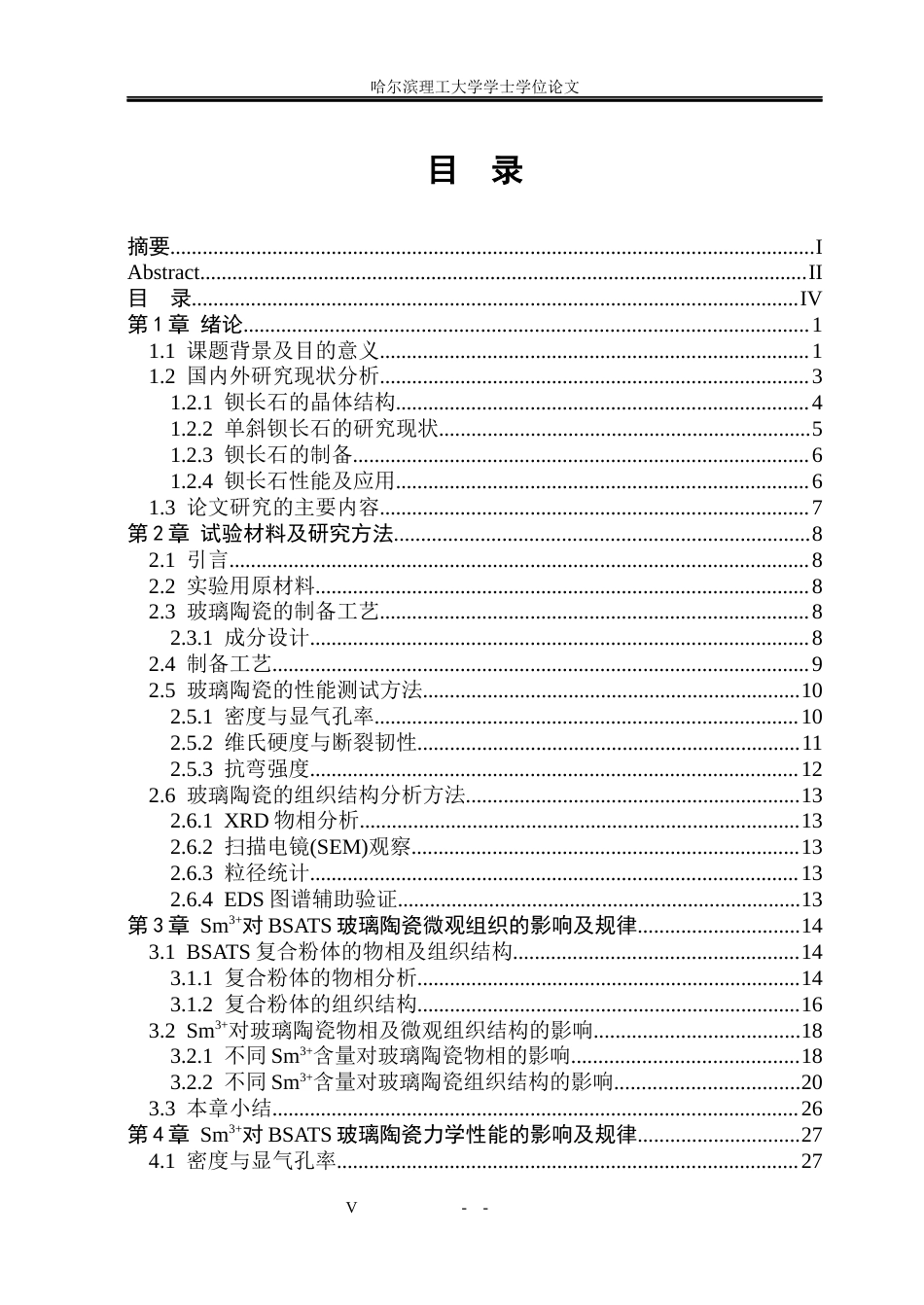

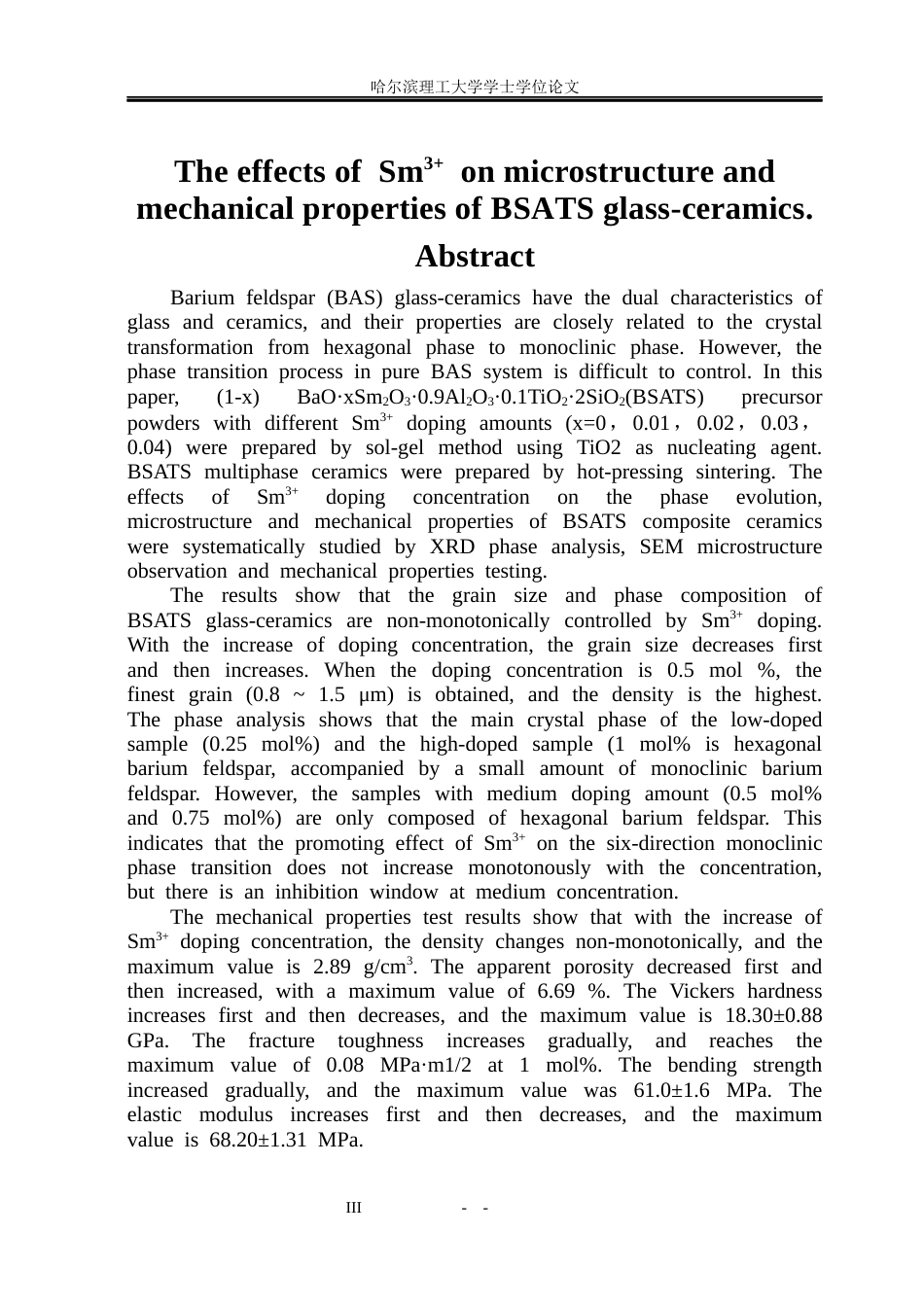

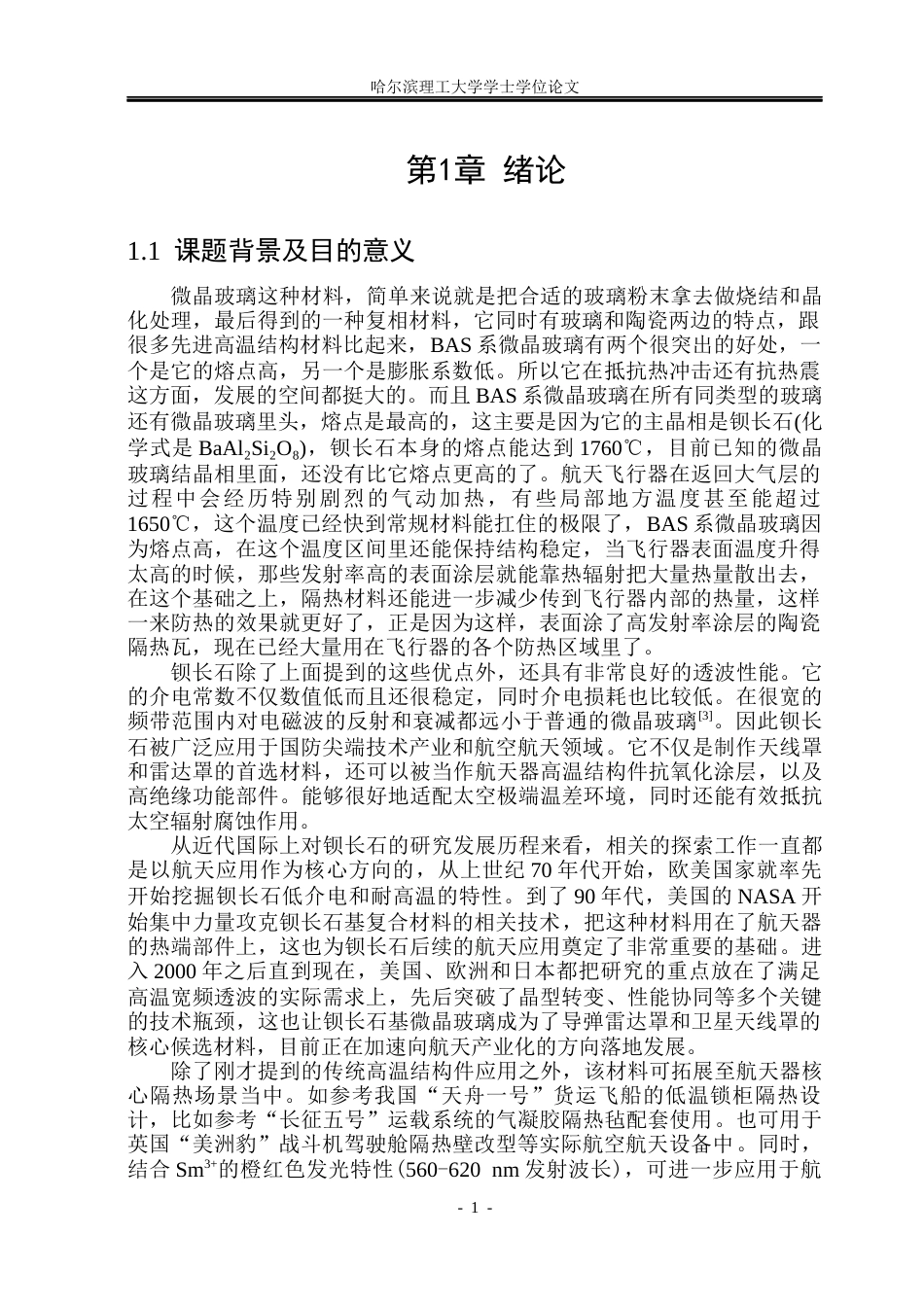

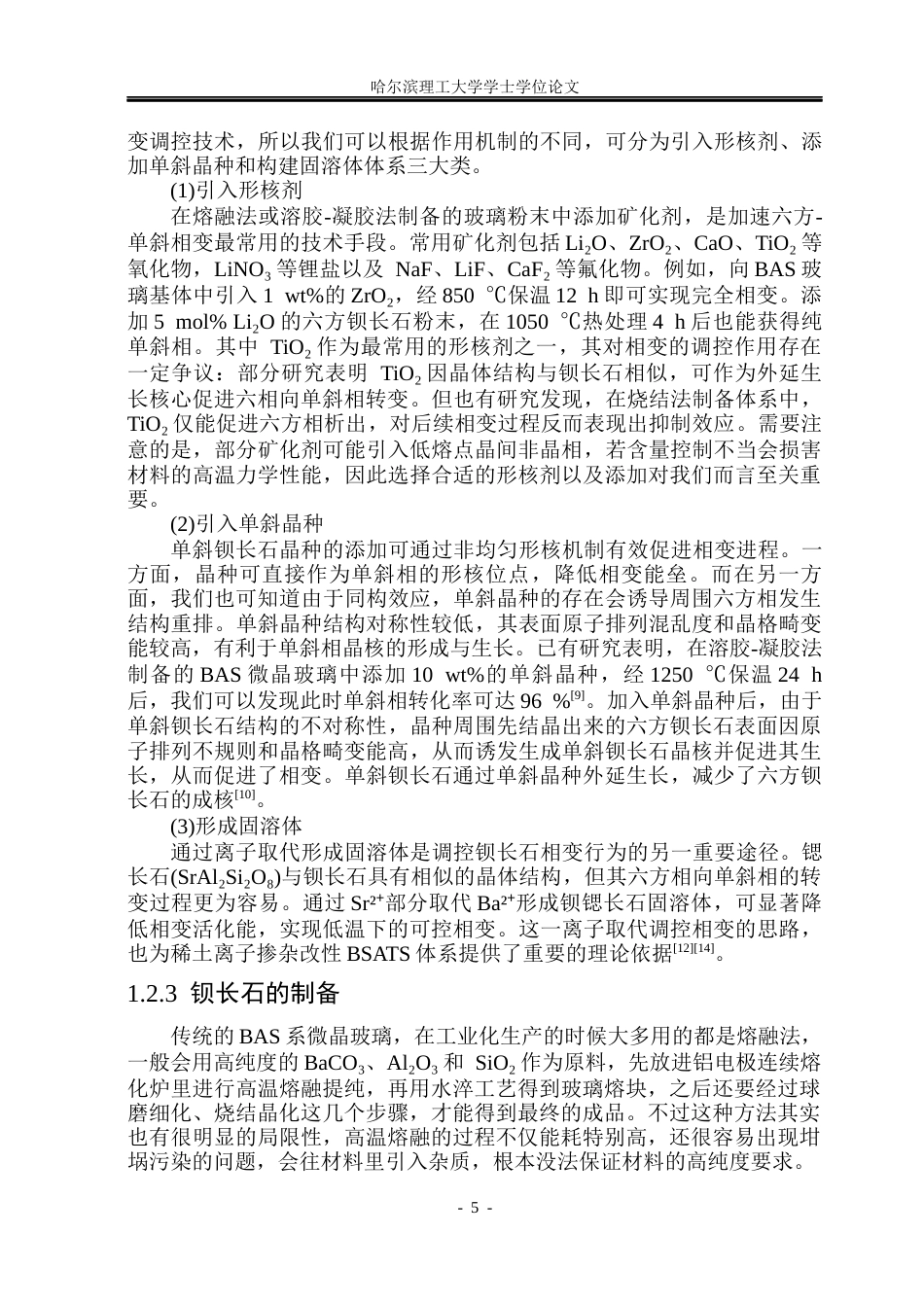

II哈尔滨理工大学学士学位论文- - Sm3+对 BSATS 玻璃陶瓷组织结构及力学性能的影响摘要钡长石(BAS)系微晶玻璃同时具有玻璃和陶瓷的双重特性，其性能与六方相向单斜相的晶型转变密切相关。但是纯 BAS 体系中的相转变过程难以调控。本文以 TiO2为形核剂，采用溶胶-凝胶法制备了不同 Sm3+掺杂量的(1-x)BaO·xSm2O3·0.9Al2O3·0.1TiO2·2SiO2(BSATS)前驱粉体，其中 x=0，0.01，0.02，0.03，0.04。经过热压烧结制备了 BSATS 复相陶瓷。通过XRD 物相分析、SEM 微观形貌观察及力学性能检测，系统研究了 Sm3+掺杂浓度对 BSATS 复相陶瓷的物相演变、微观组织及力...
