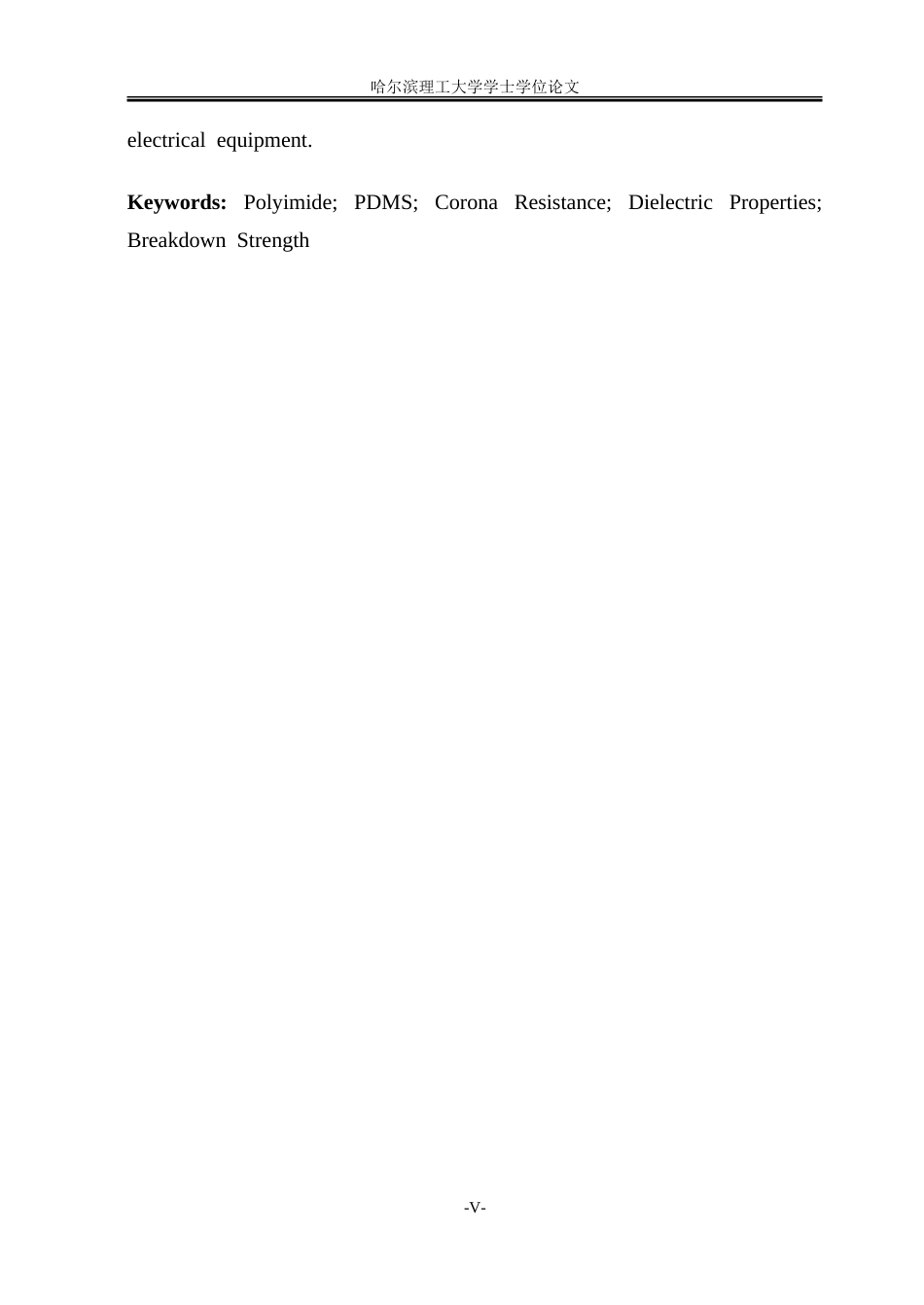

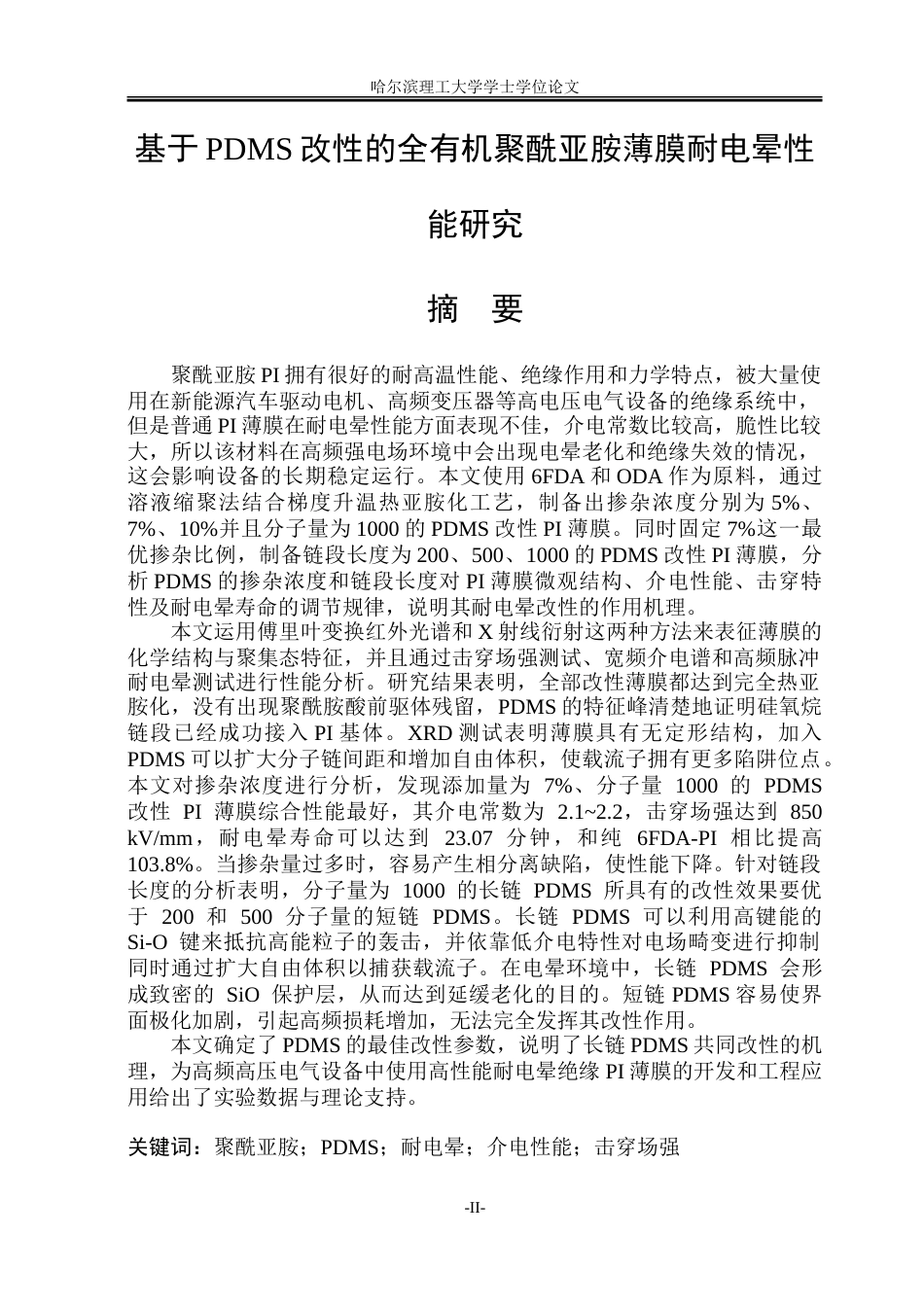

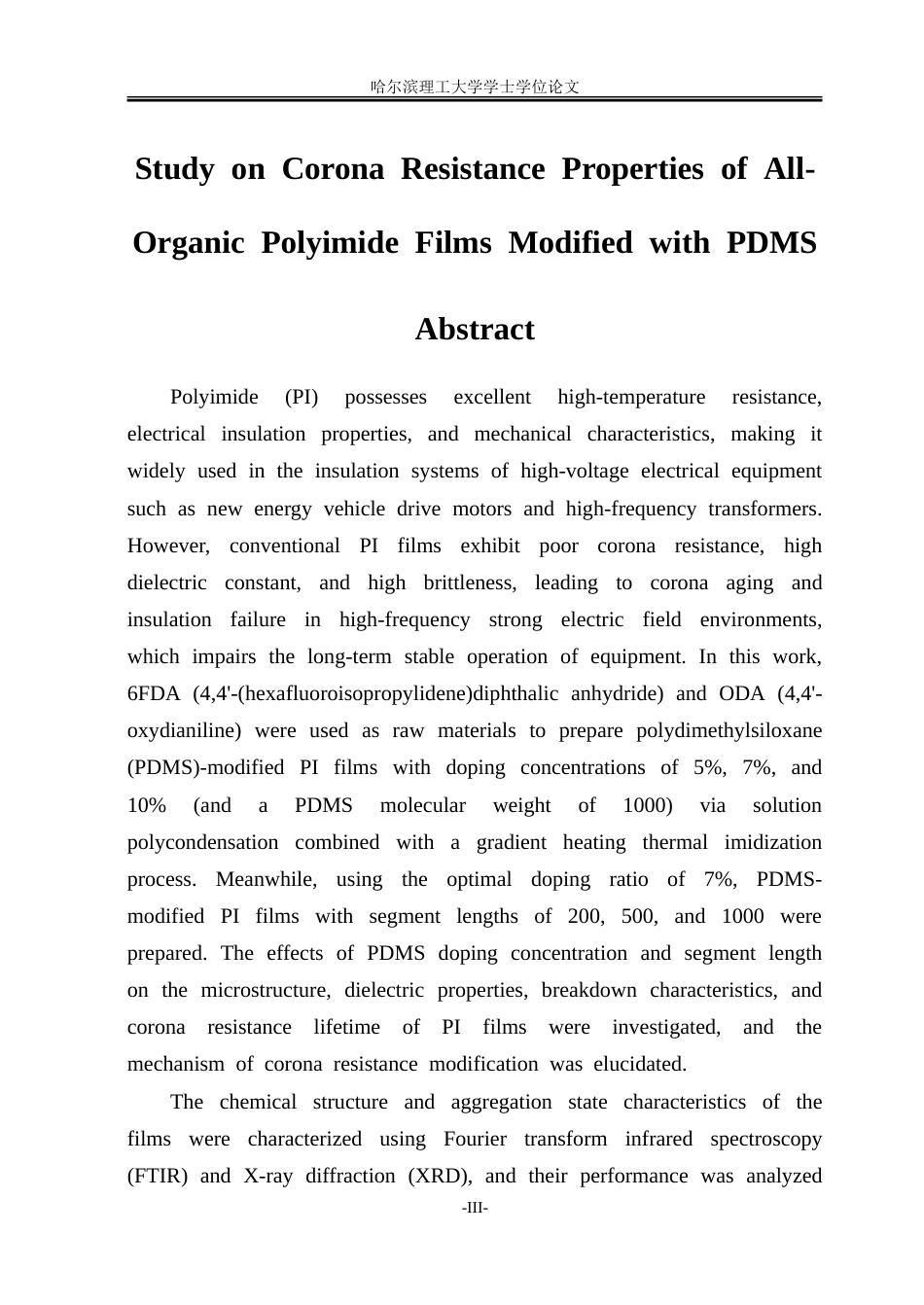

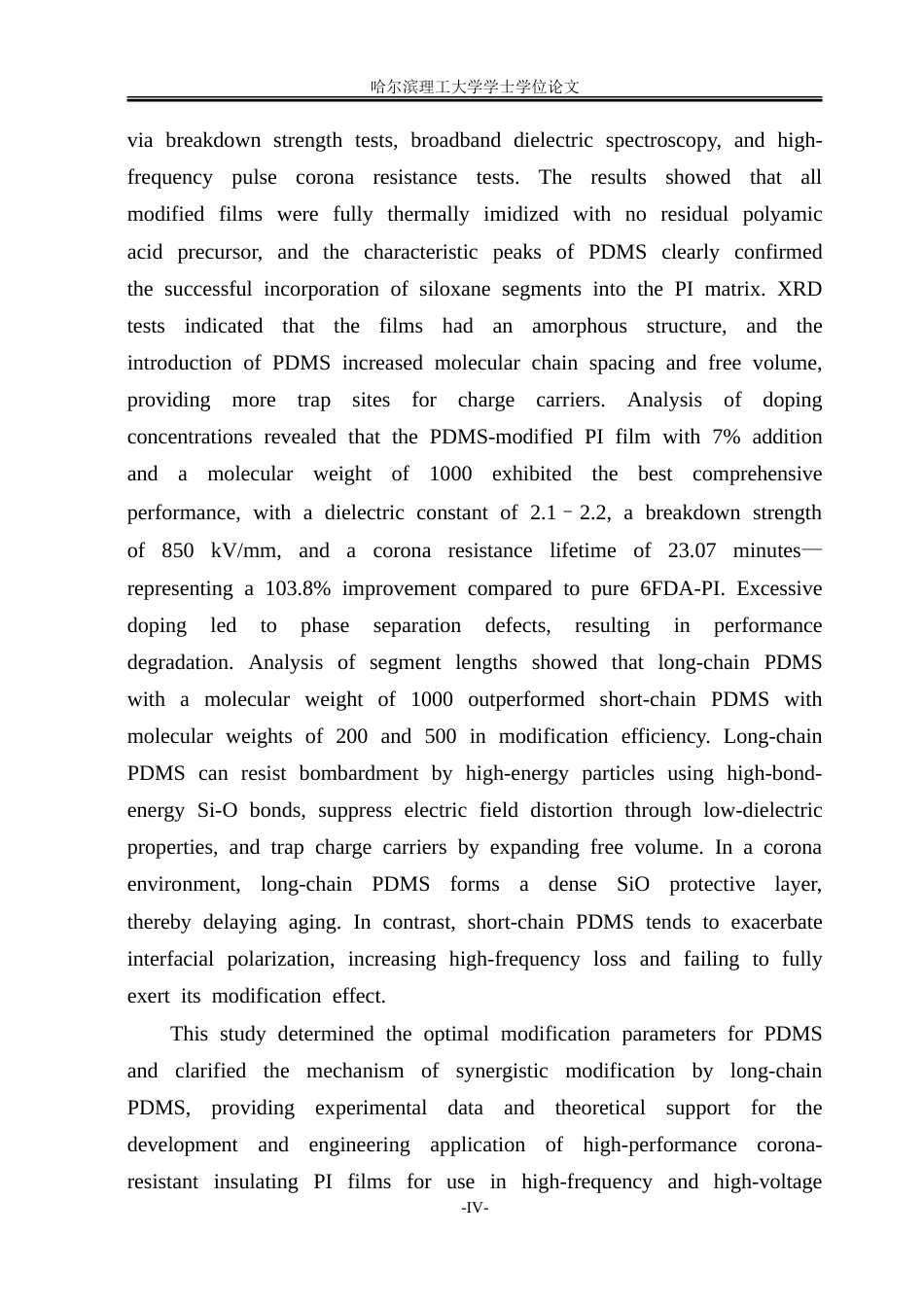

哈尔滨理工大学学士学位论文基于 PDMS 改性的全有机聚酰亚胺薄膜耐电晕性能研究摘 要聚酰亚胺 PI 拥有很好的耐高温性能、绝缘作用和力学特点，被大量使用在新能源汽车驱动电机、高频变压器等高电压电气设备的绝缘系统中，但是普通 PI 薄膜在耐电晕性能方面表现不佳，介电常数比较高，脆性比较大，所以该材料在高频强电场环境中会出现电晕老化和绝缘失效的情况，这会影响设备的长期稳定运行。本文使用 6FDA 和 ODA 作为原料，通过溶液缩聚法结合梯度升温热亚胺化工艺，制备出掺杂浓度分别为 5%、7%、10%并且分子量为 1000 的 PDMS 改性 PI 薄膜。同时固...

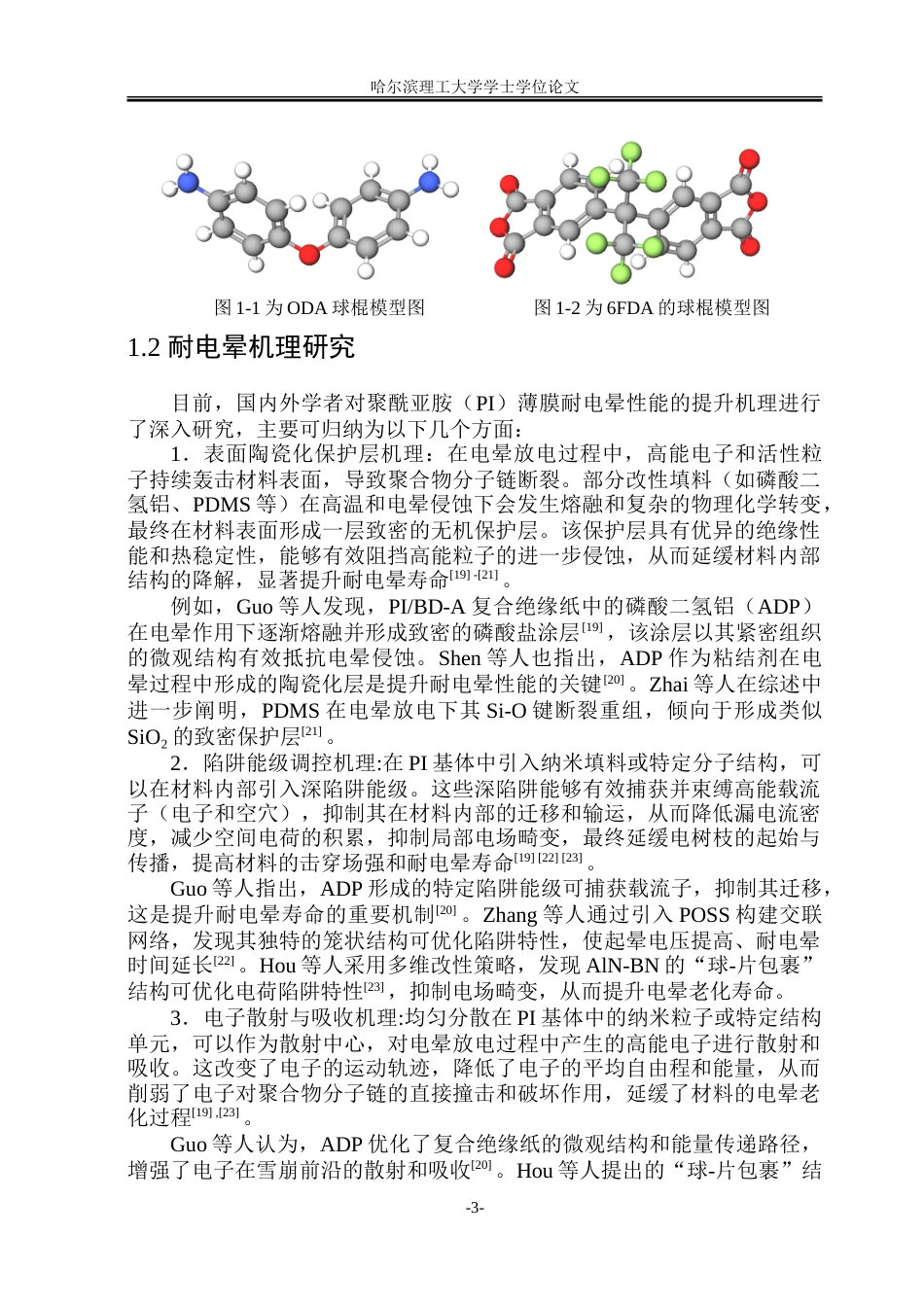

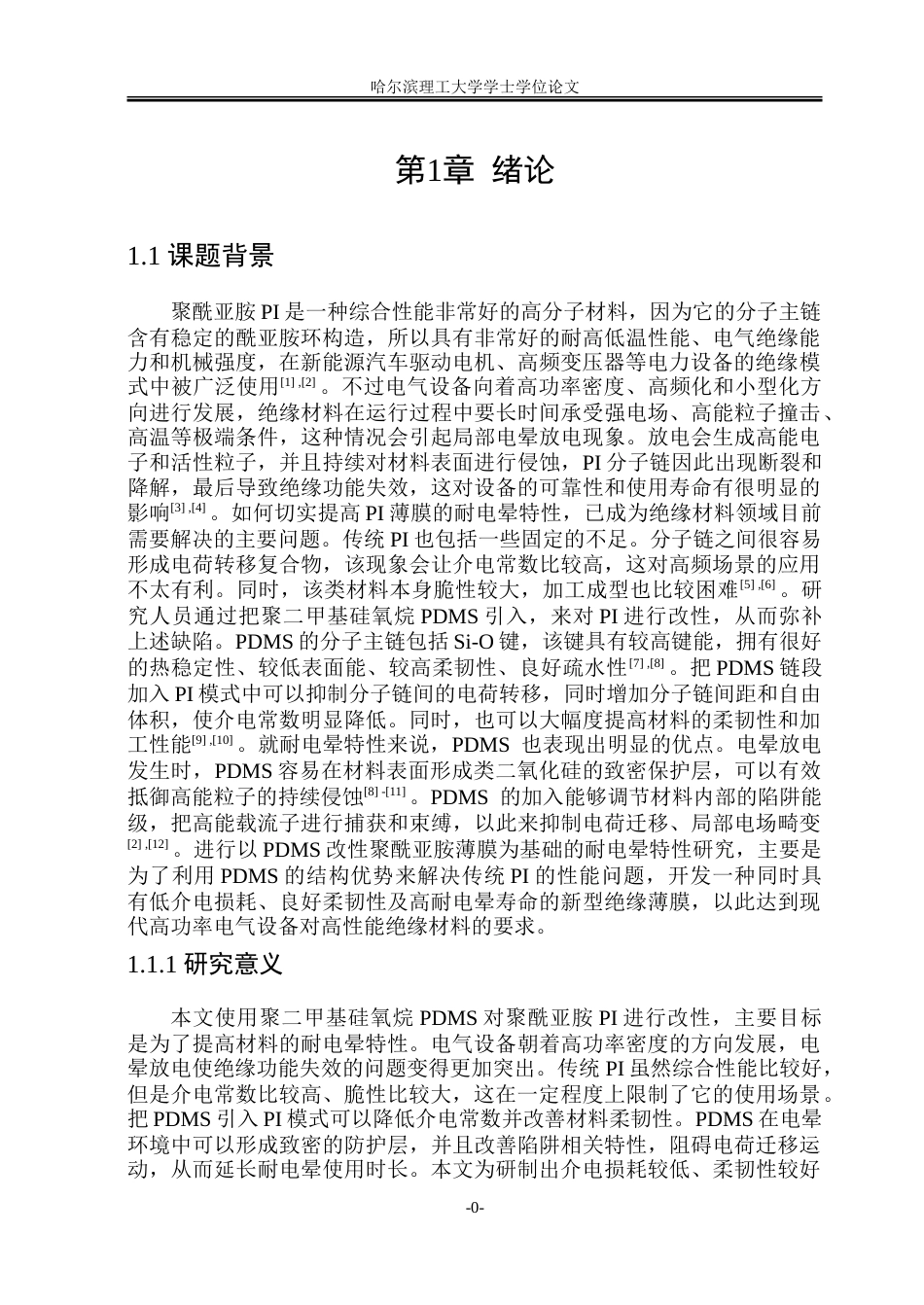

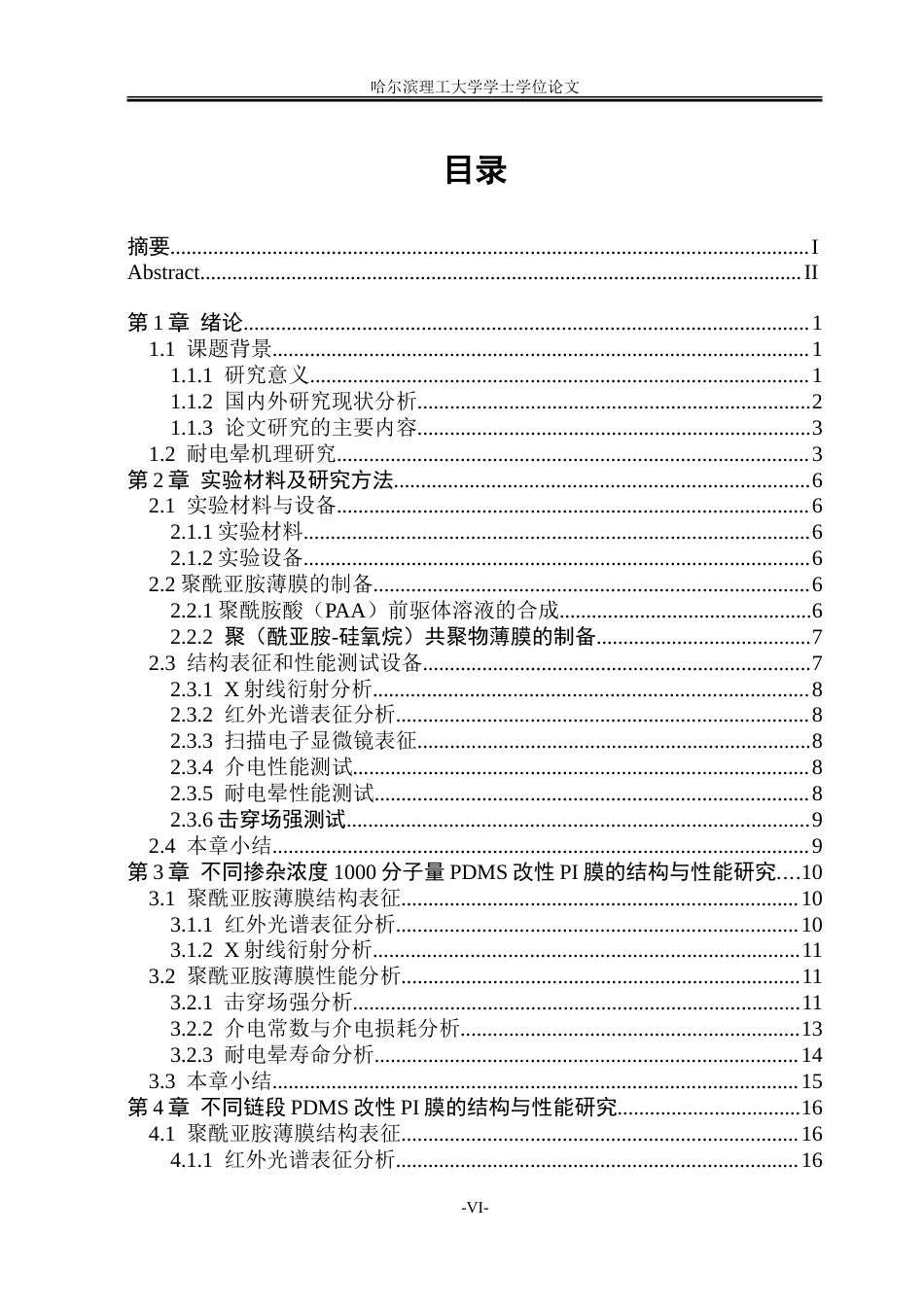

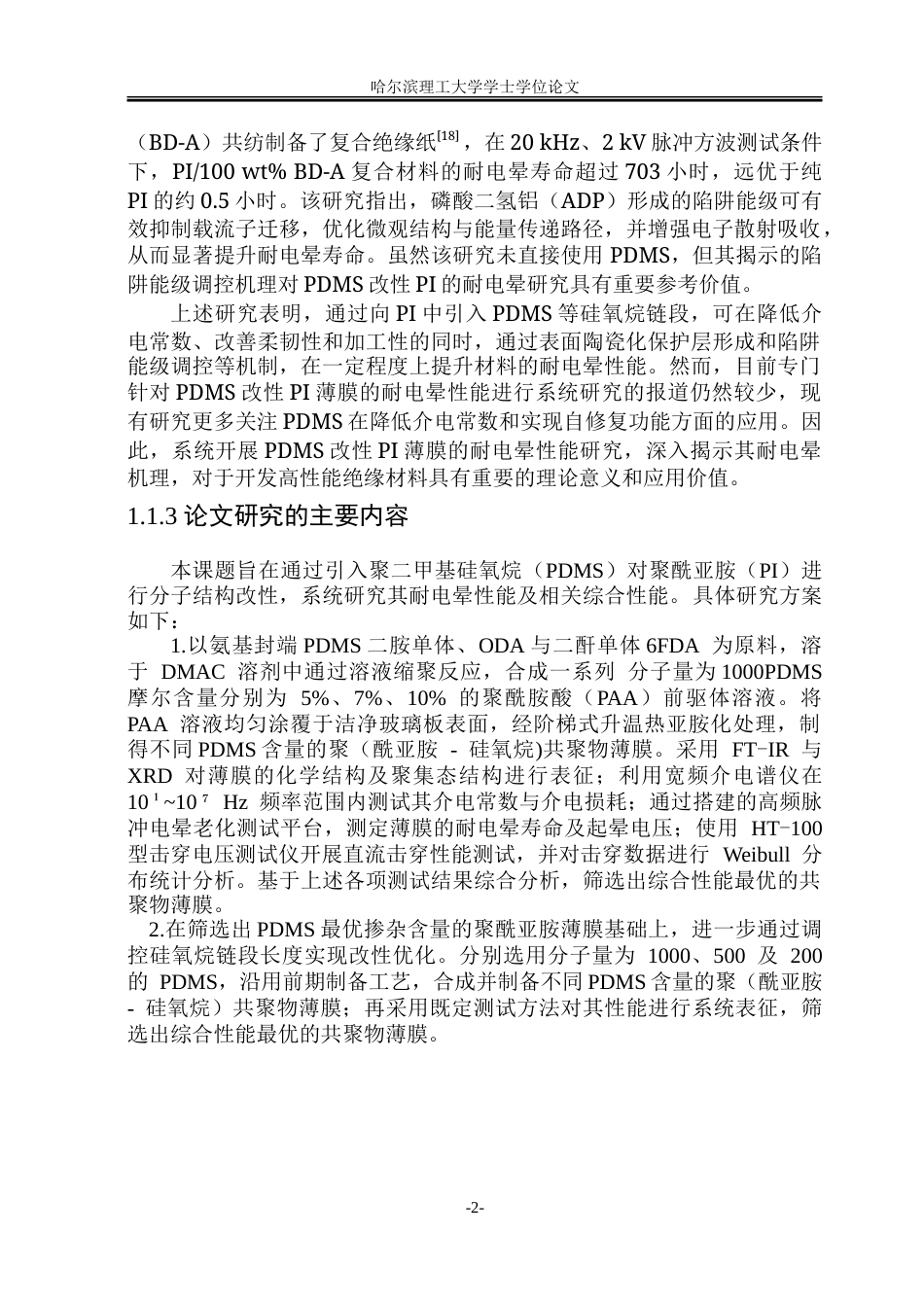

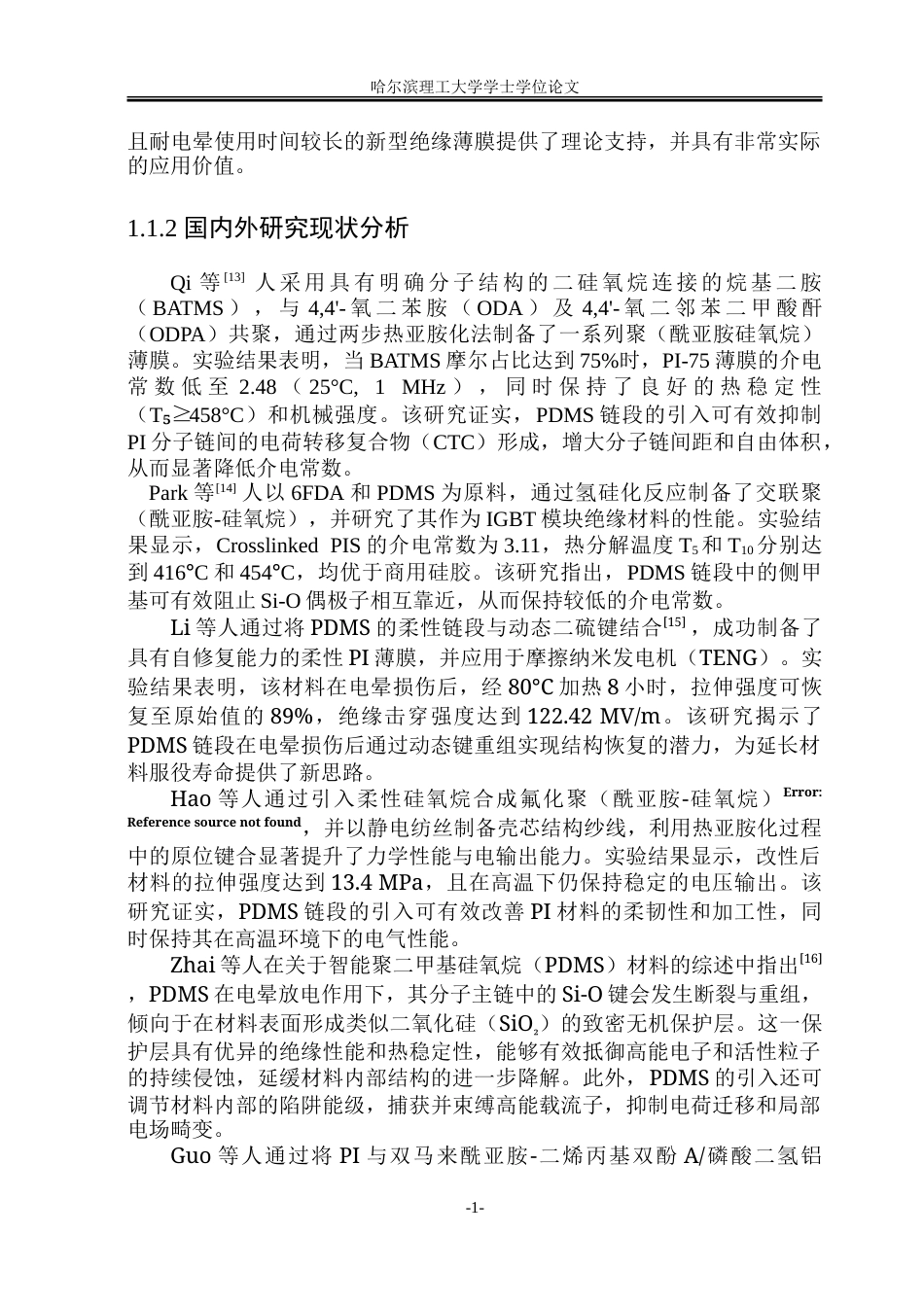

发表评论取消回复
