26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx

下载本文档

阅读 0
格式 docx
大小 6.48 MB
约38页
2026-06-26
收藏
评论
点赞(0)
海报
举报

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第1页

1/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第2页

2/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第3页

3/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第4页

4/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第5页

5/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第6页

6/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第7页

7/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第8页

8/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第9页

9/38页

26年WP金属材料工程半固态保温时间对 6061废屑半固态-固相再生微观组织和力学性能的影响11.15-AI37.54.docx_第10页

10/38页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/38

文本预览下载提示常见问题

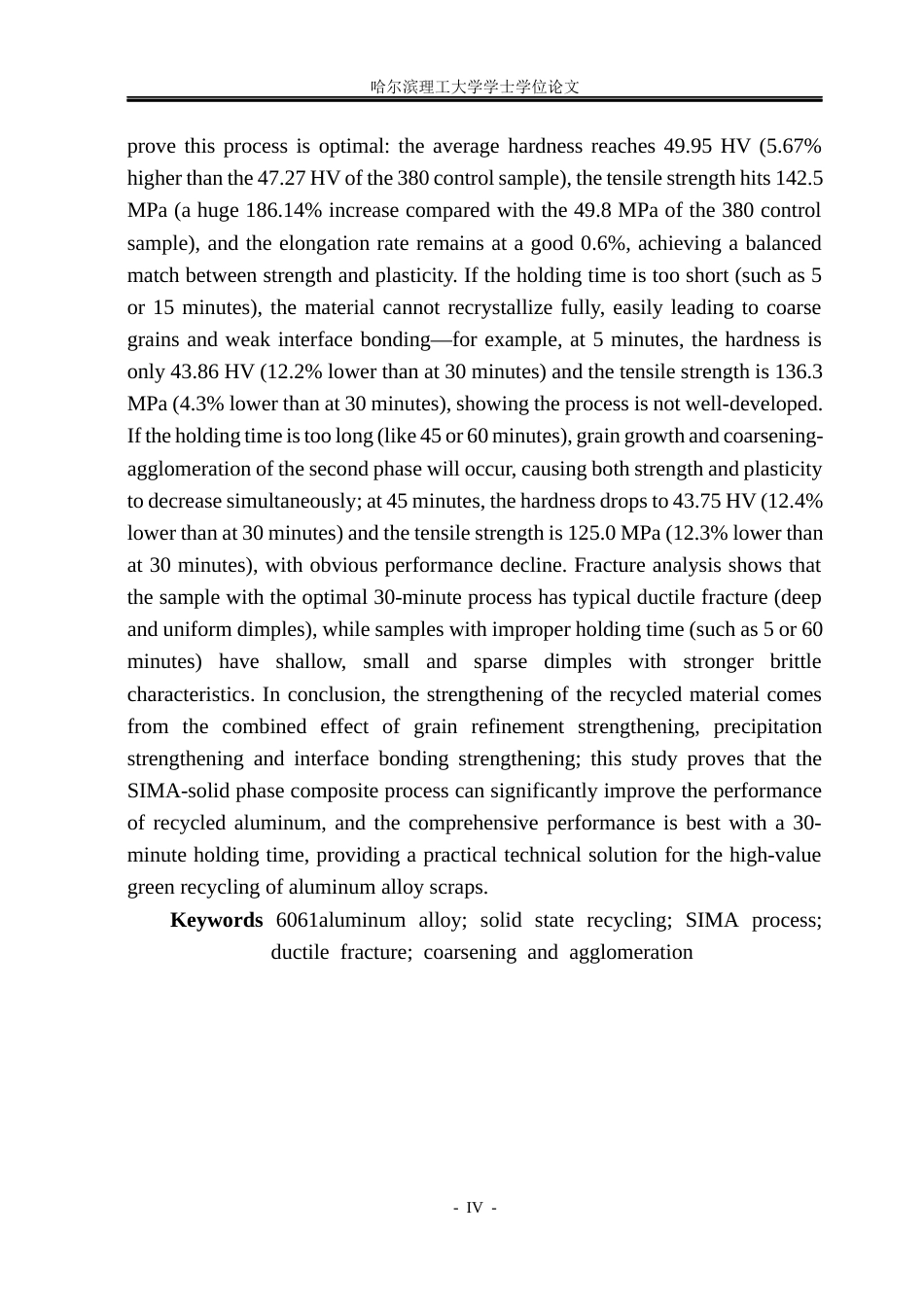

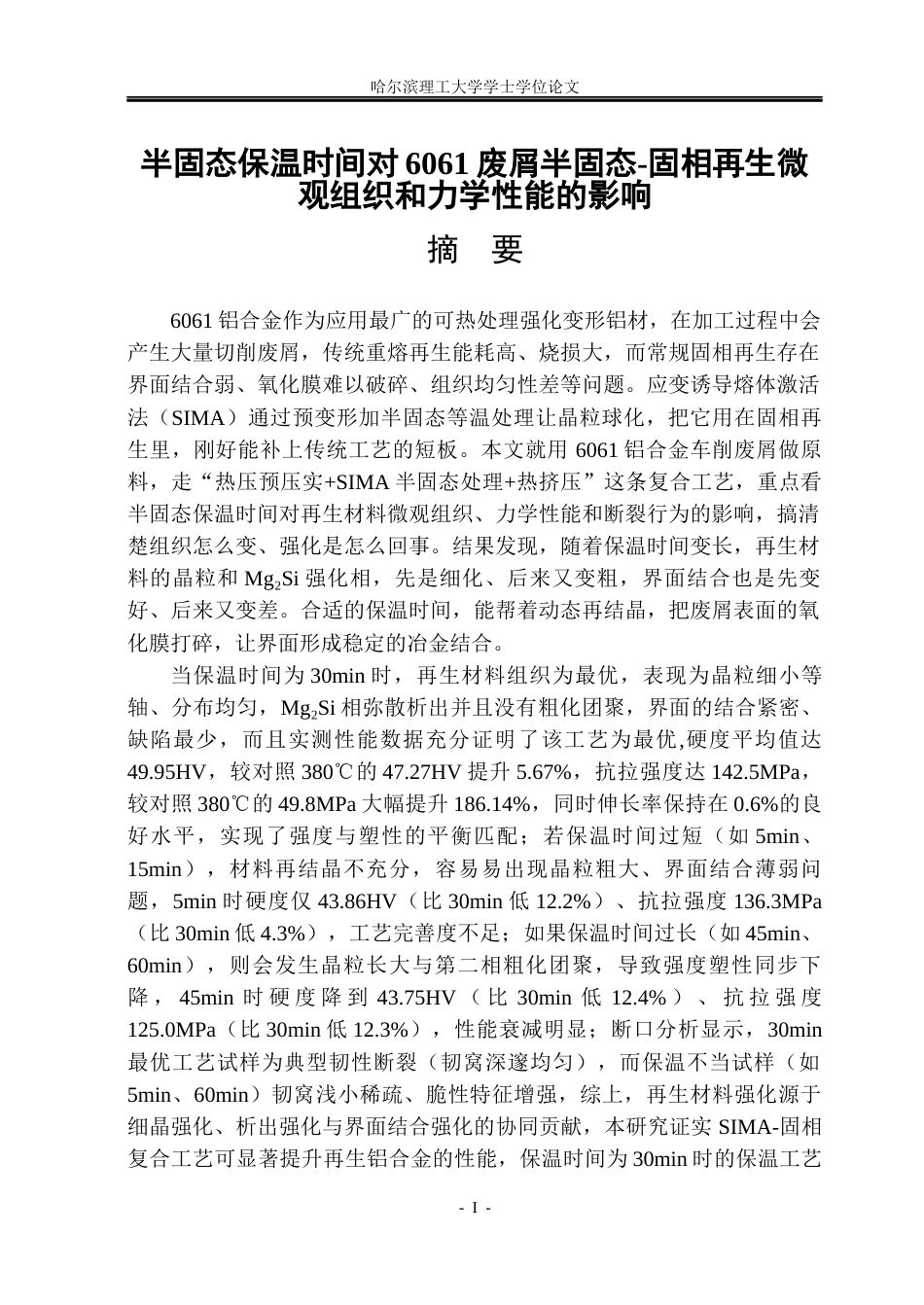

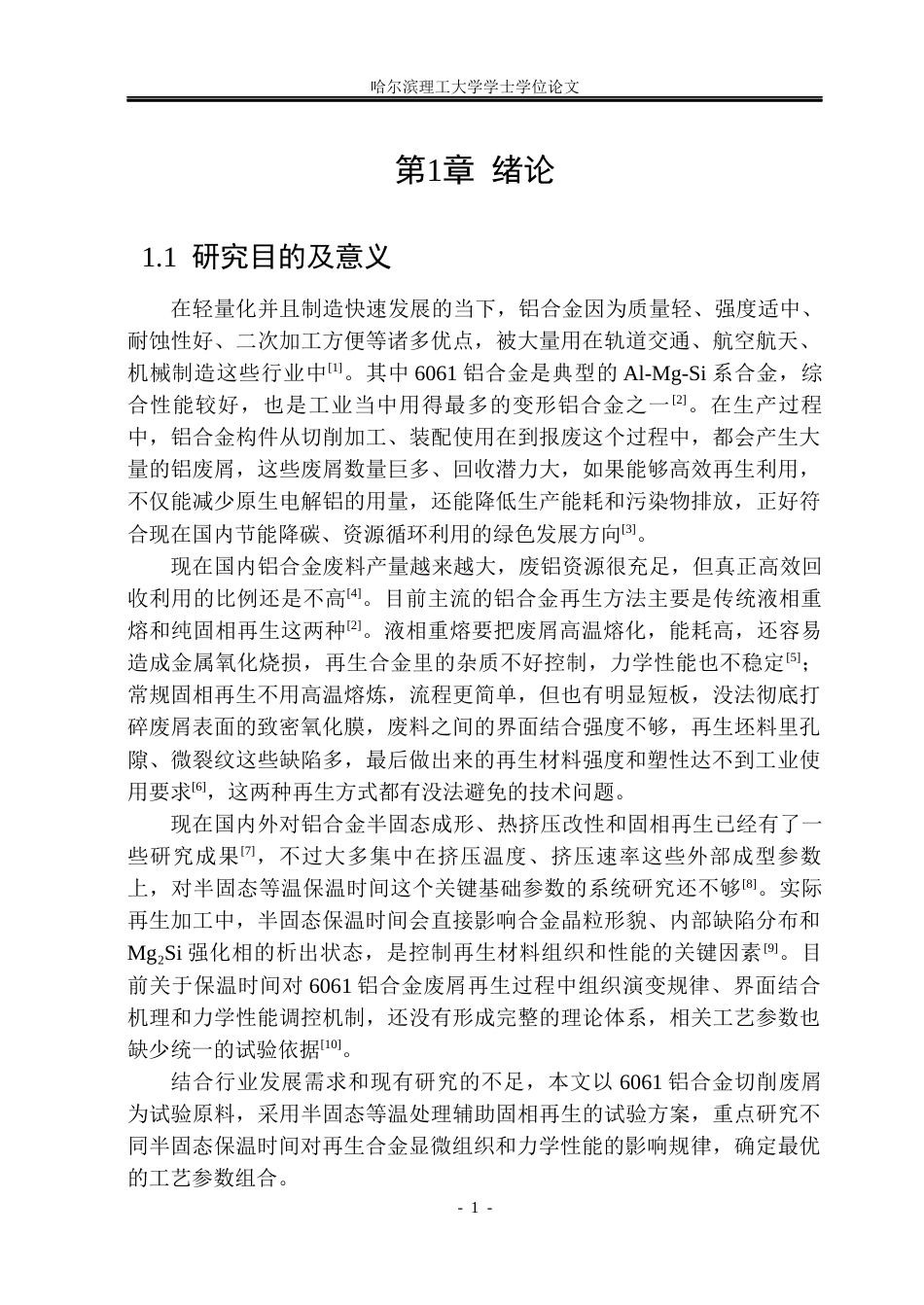

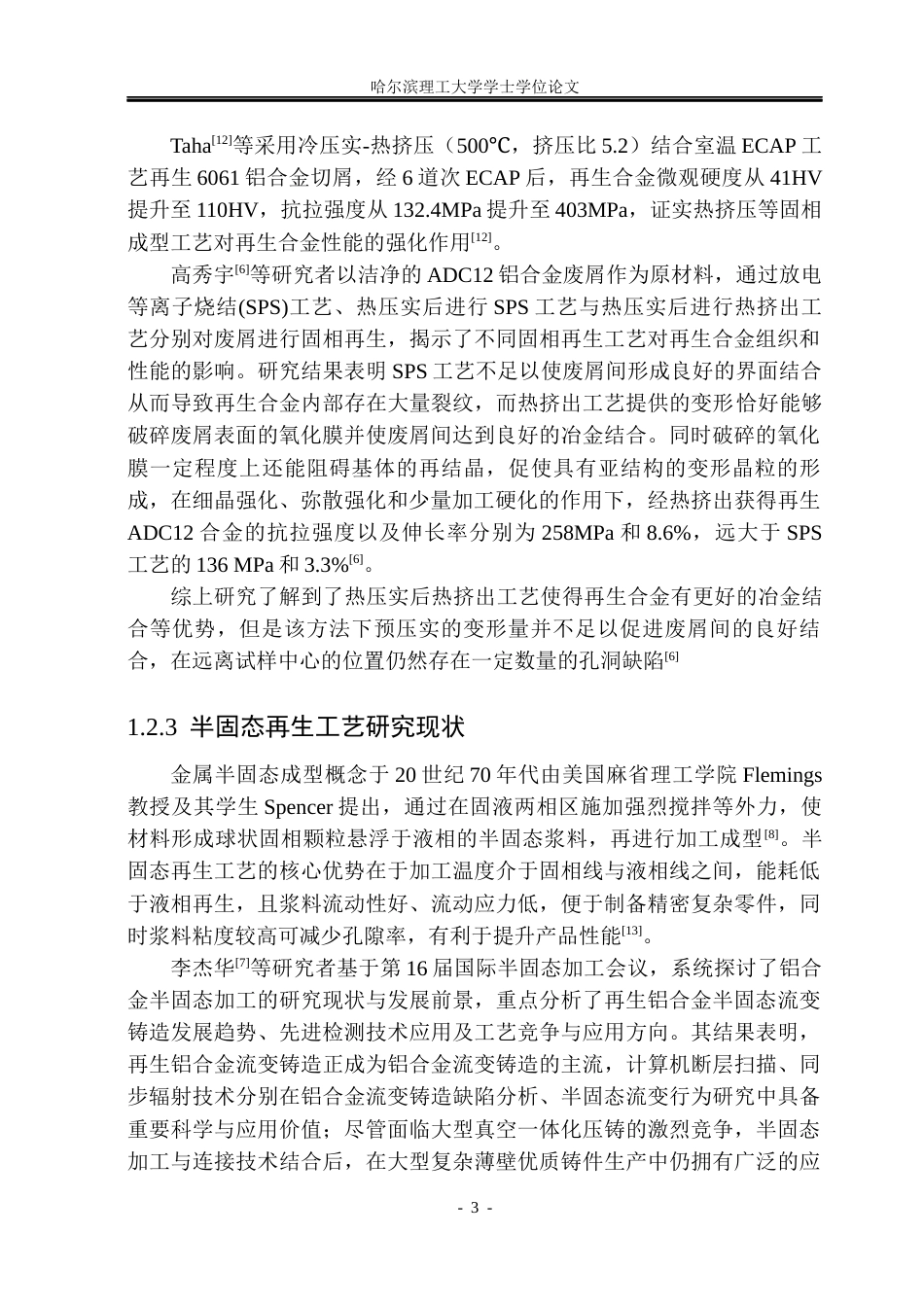

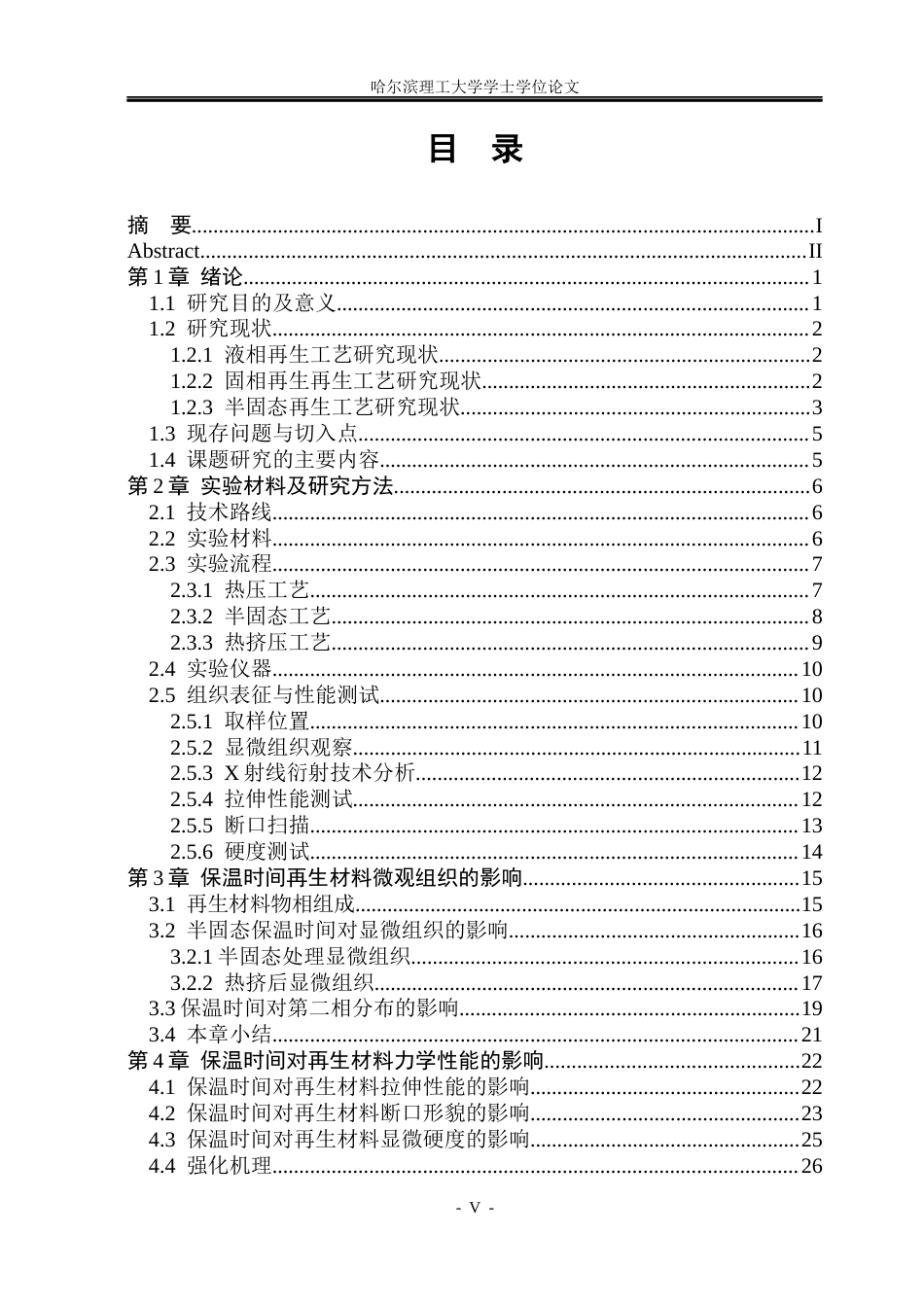

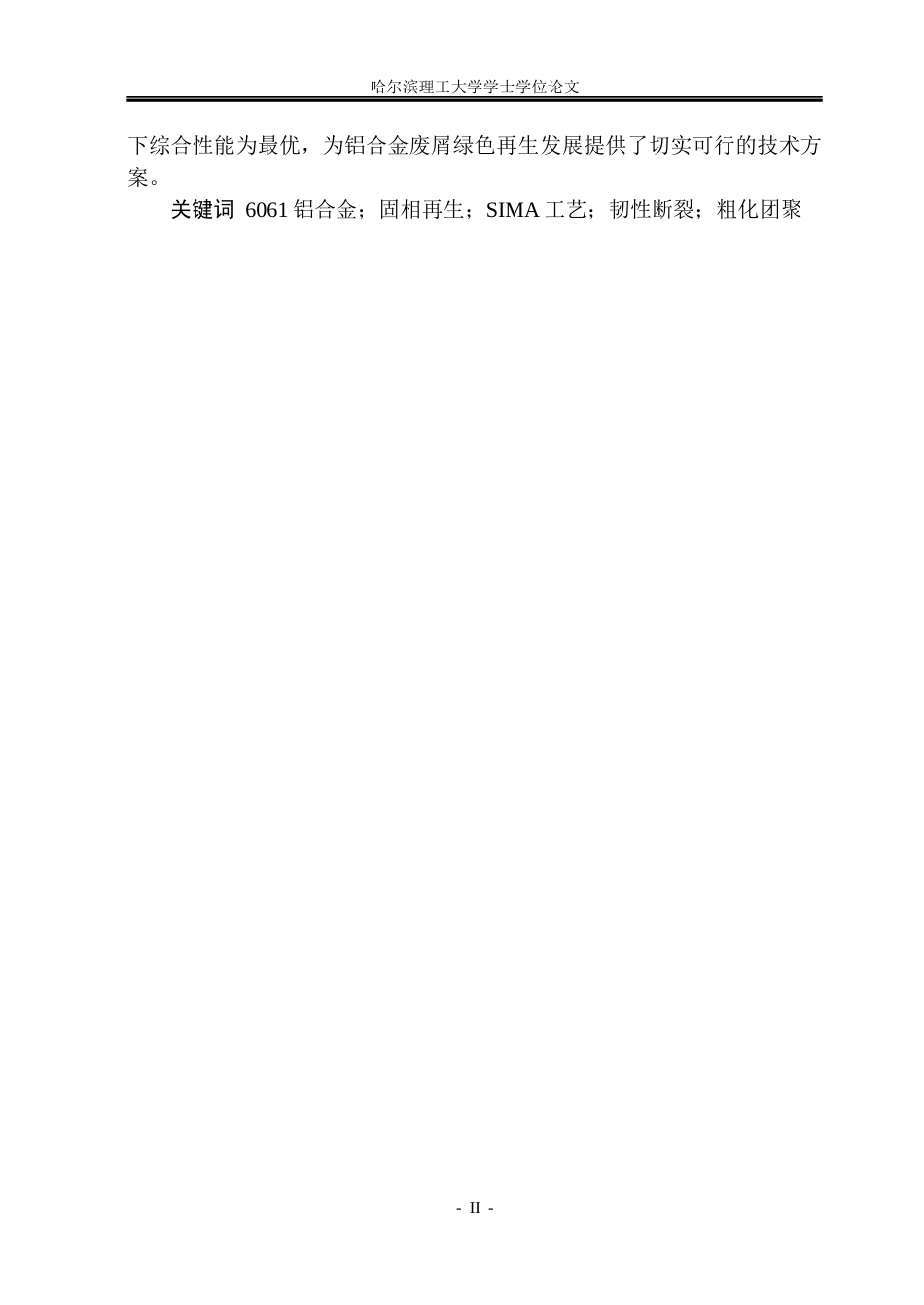

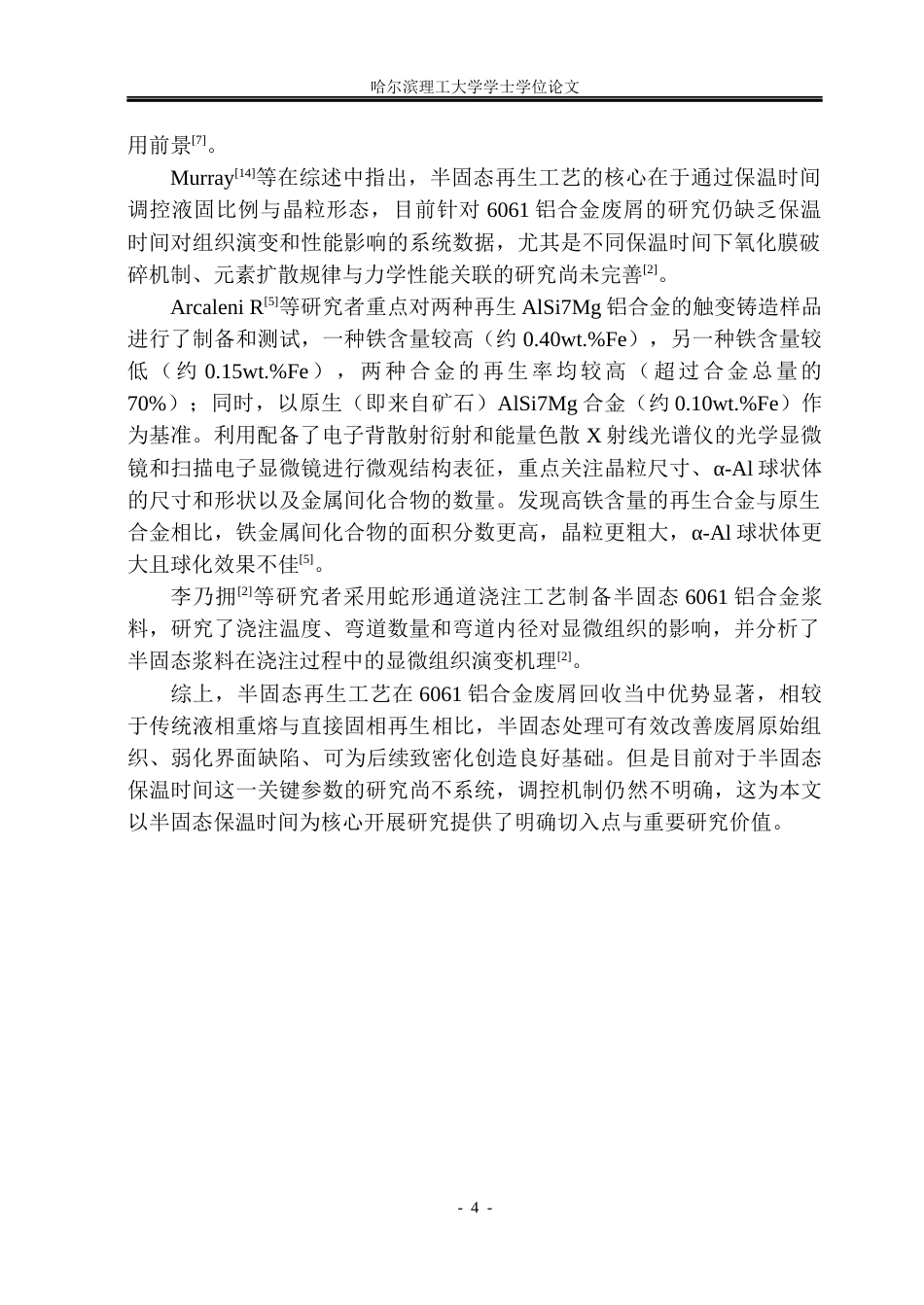

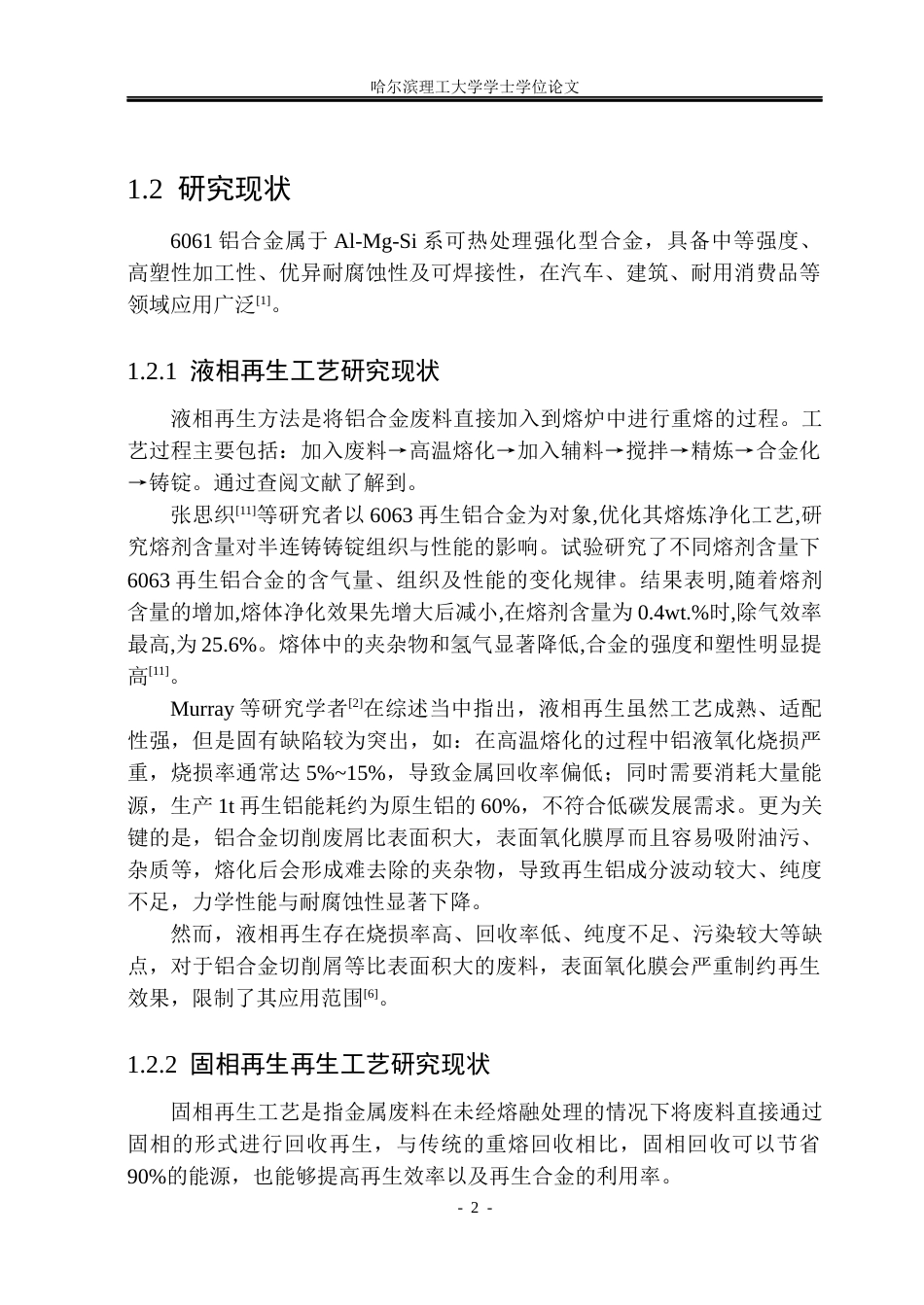

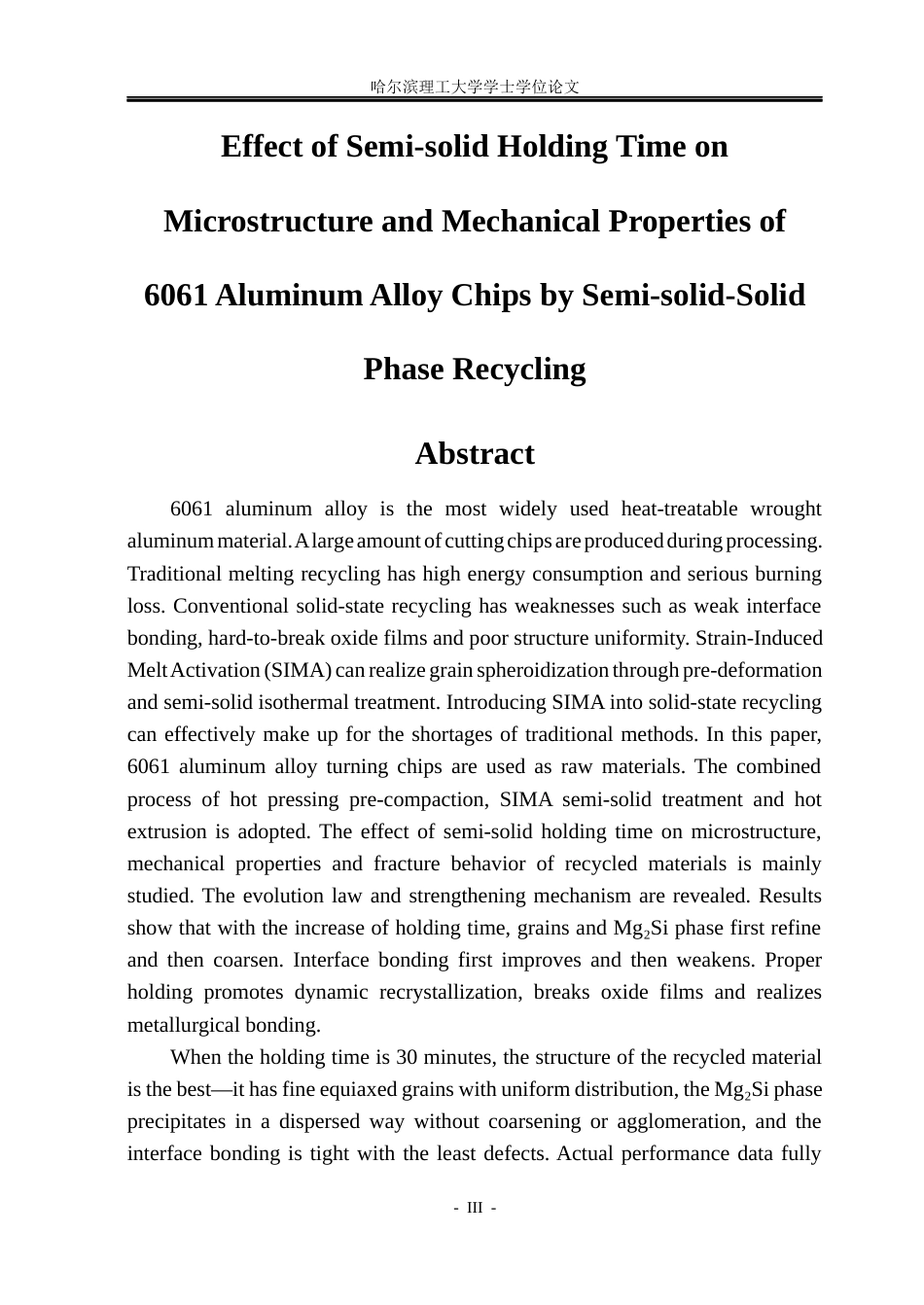

哈尔滨理工大学学士学位论文- I -半固态保温时间对 6061 废屑半固态-固相再生微观组织和力学性能的影响摘要6061 铝合金作为应用最广的可热处理强化变形铝材，在加工过程中会产生大量切削废屑，传统重熔再生能耗高、烧损大，而常规固相再生存在界面结合弱、氧化膜难以破碎、组织均匀性差等问题。应变诱导熔体激活法（SIMA）通过预变形加半固态等温处理让晶粒球化，把它用在固相再生里，刚好能补上传统工艺的短板。本文就用 6061 铝合金车削废屑做原料，走“热压预压实+SIMA 半固态处理+热挤压”这条复合工艺，重点看半固态保温时间对再生材料微观组织、力学性能...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
