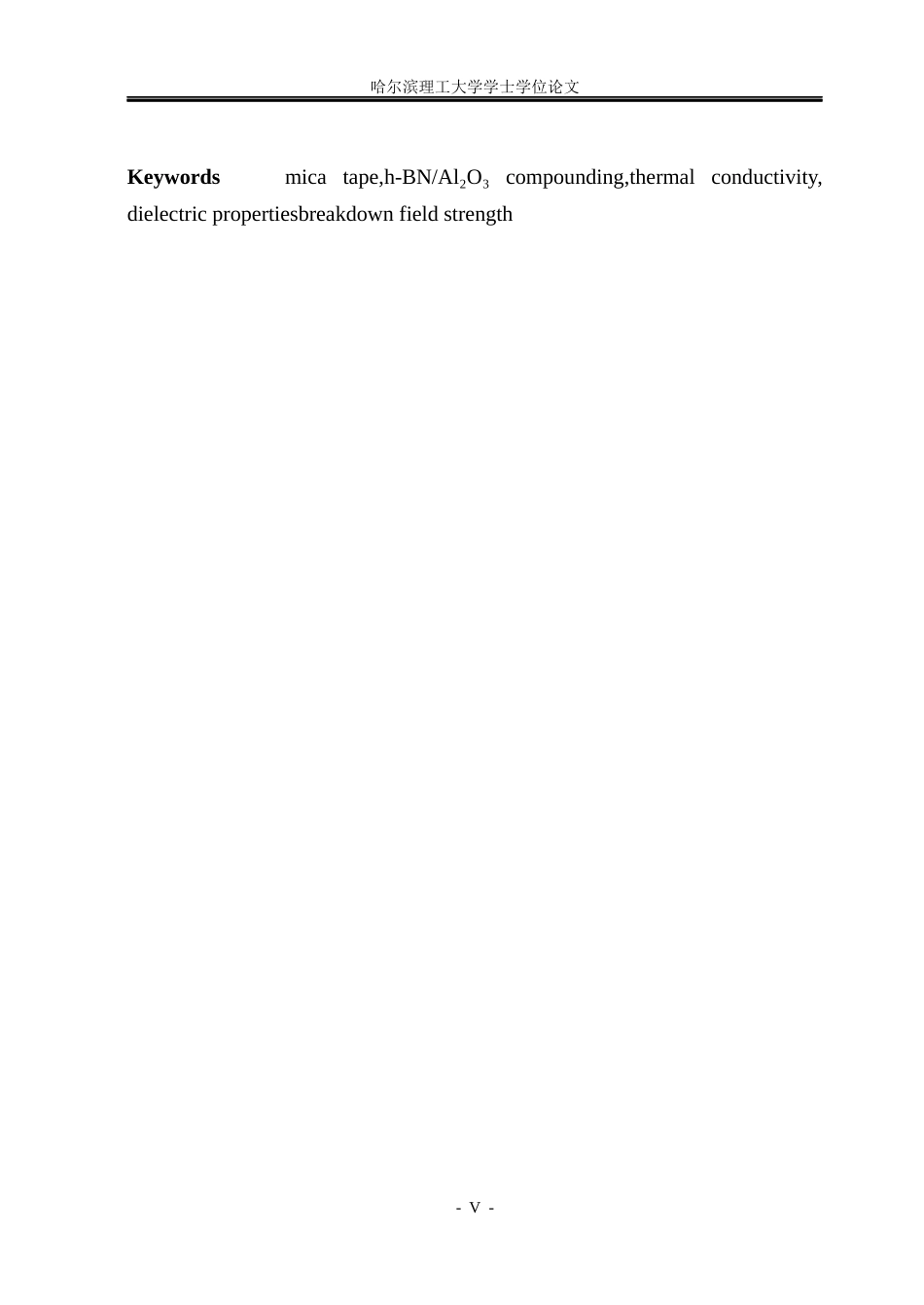

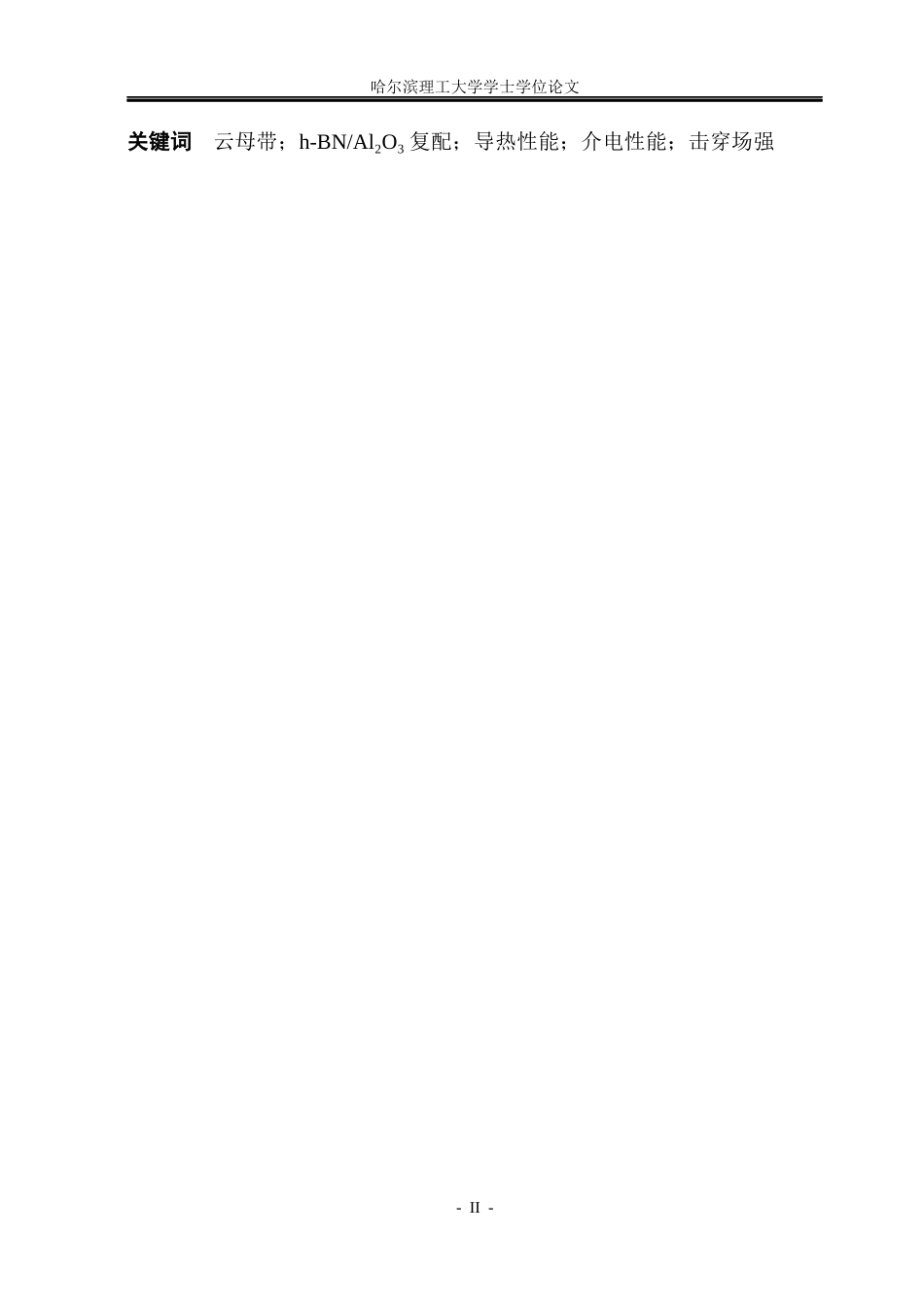

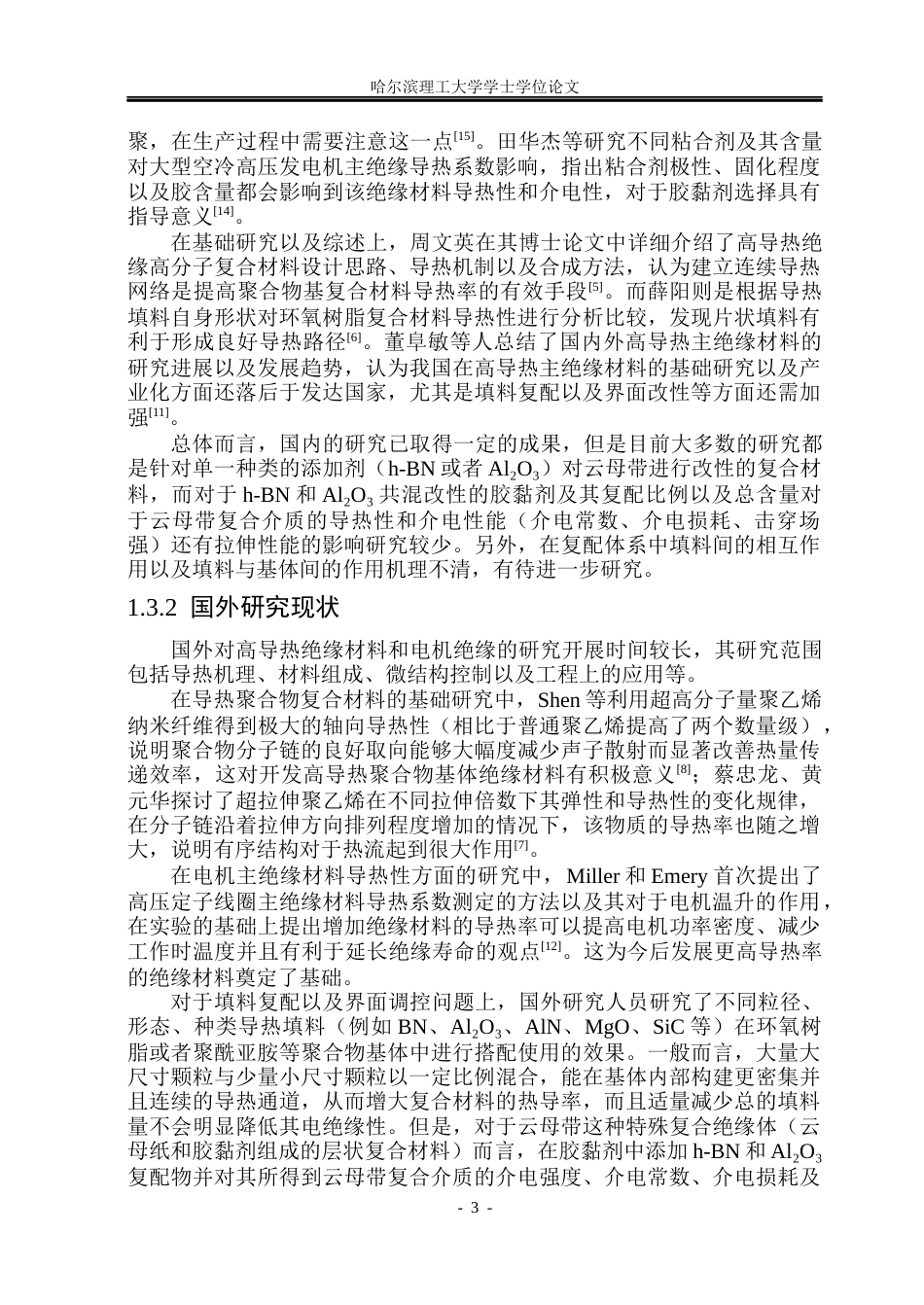

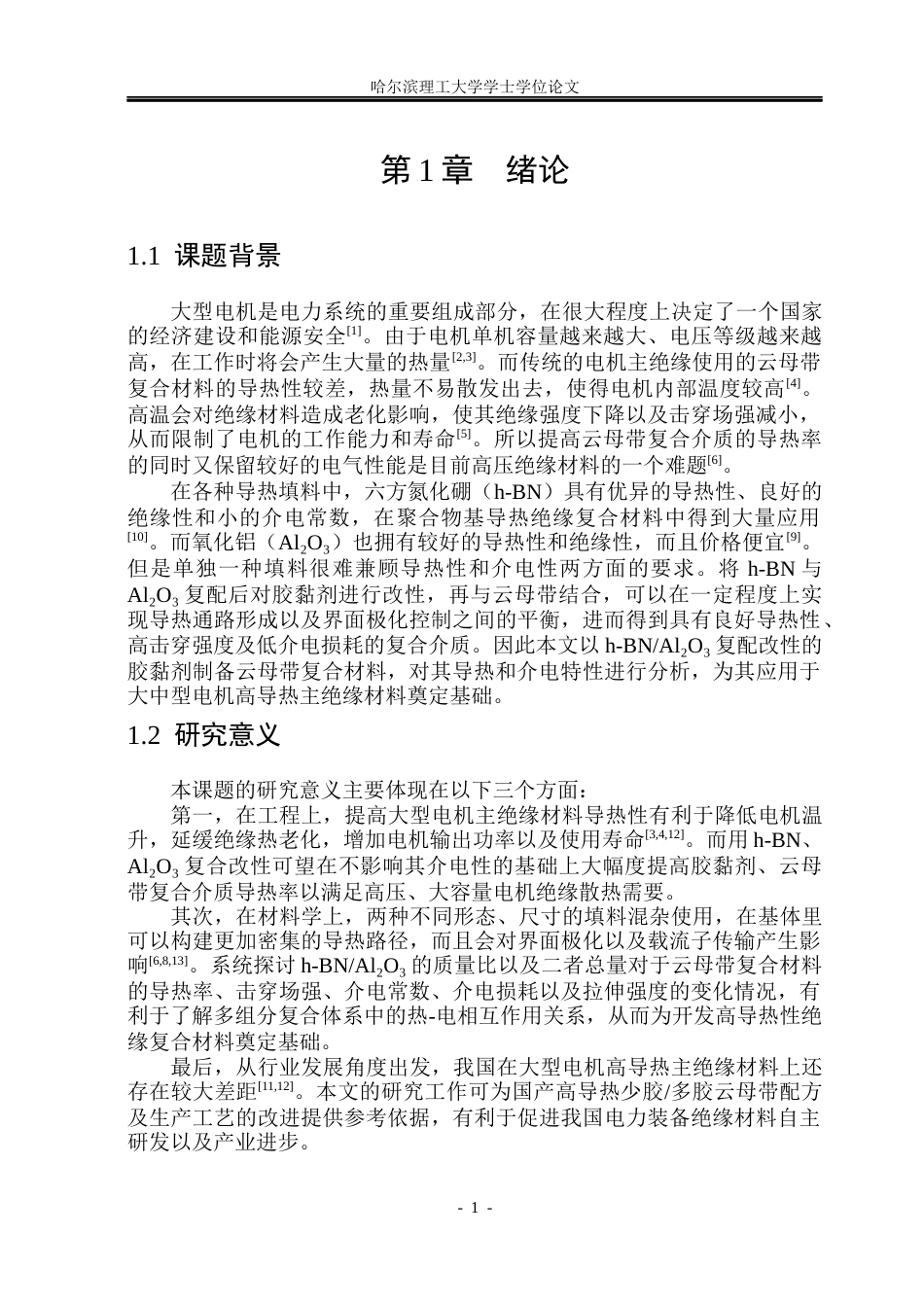

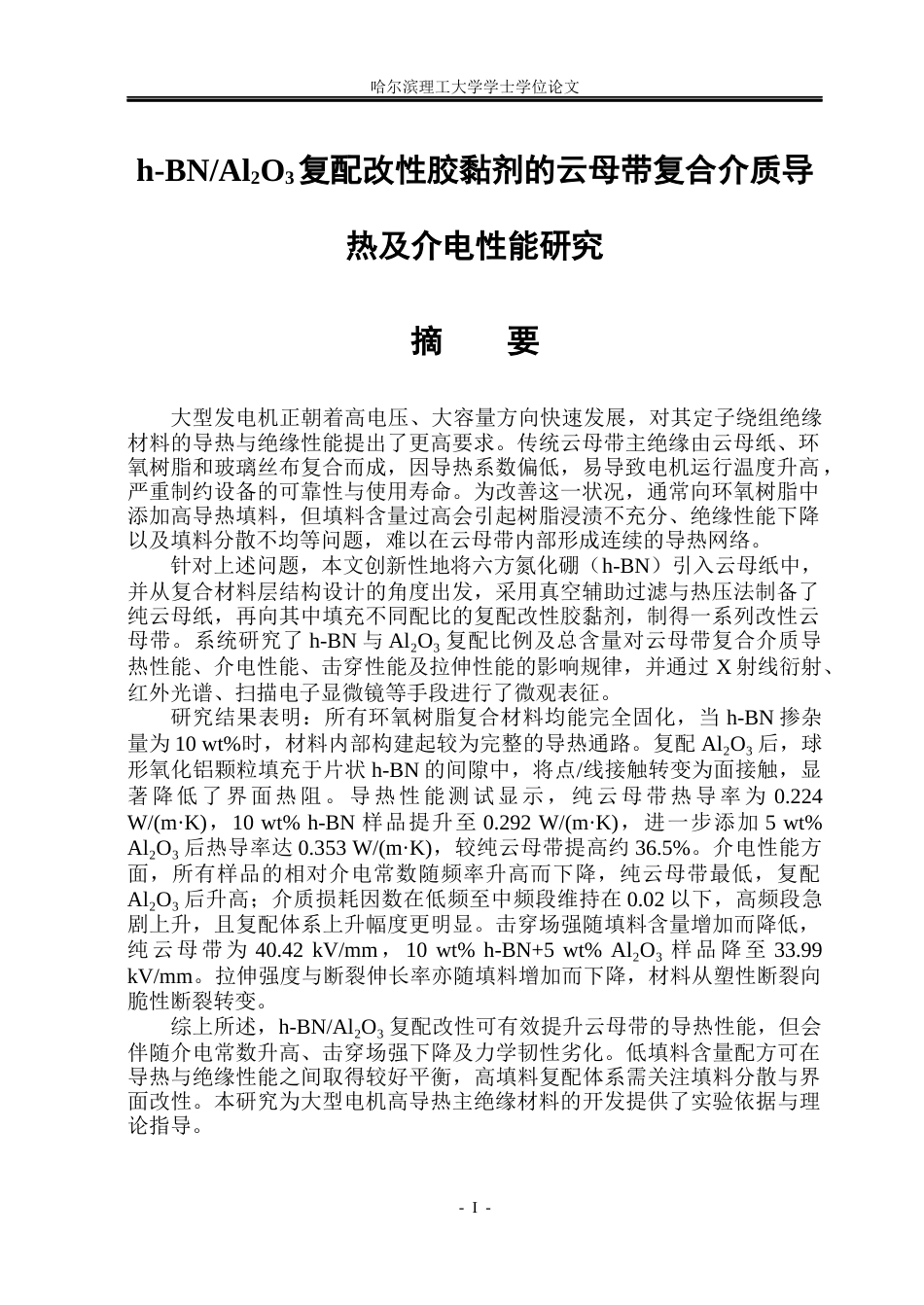

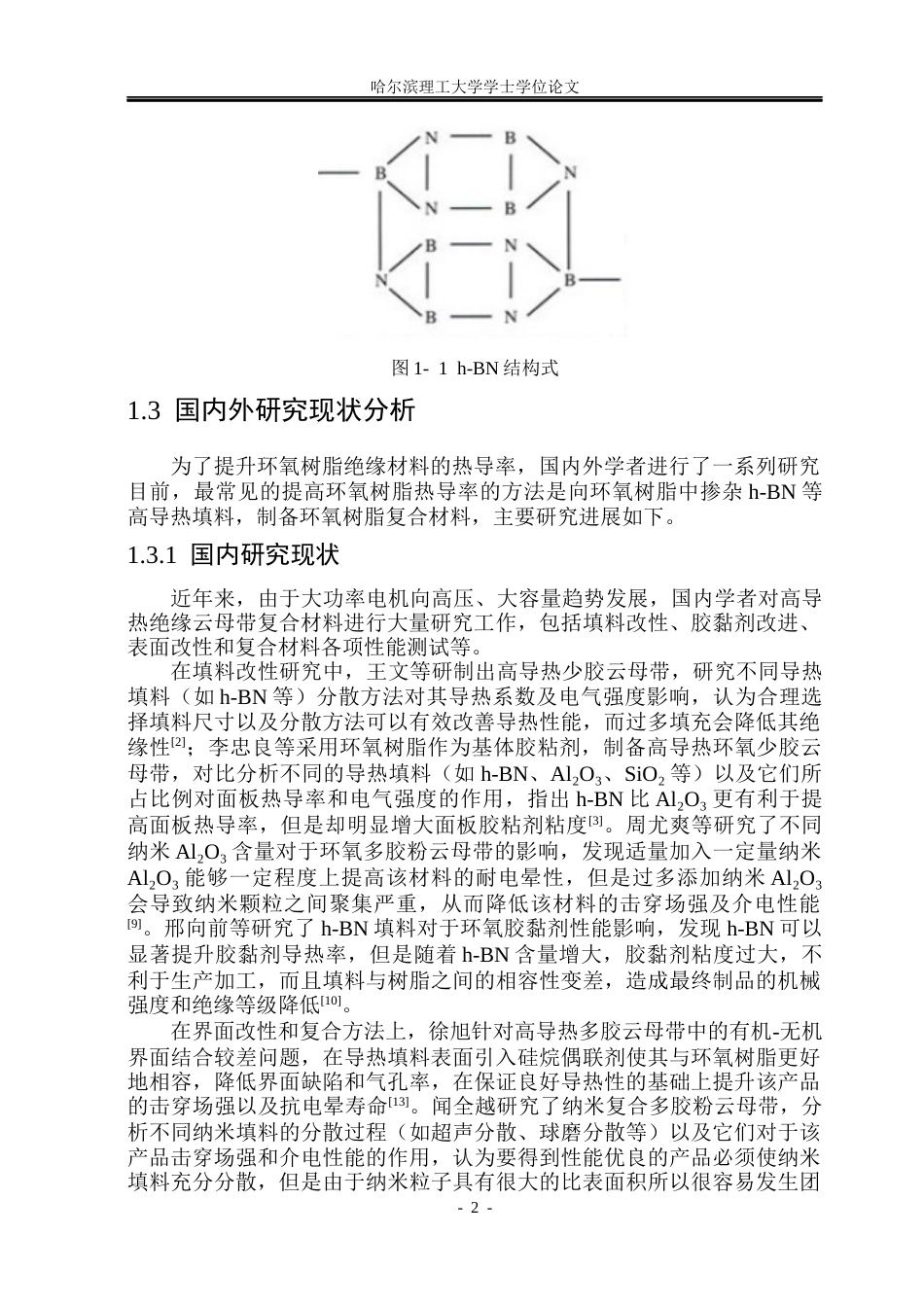

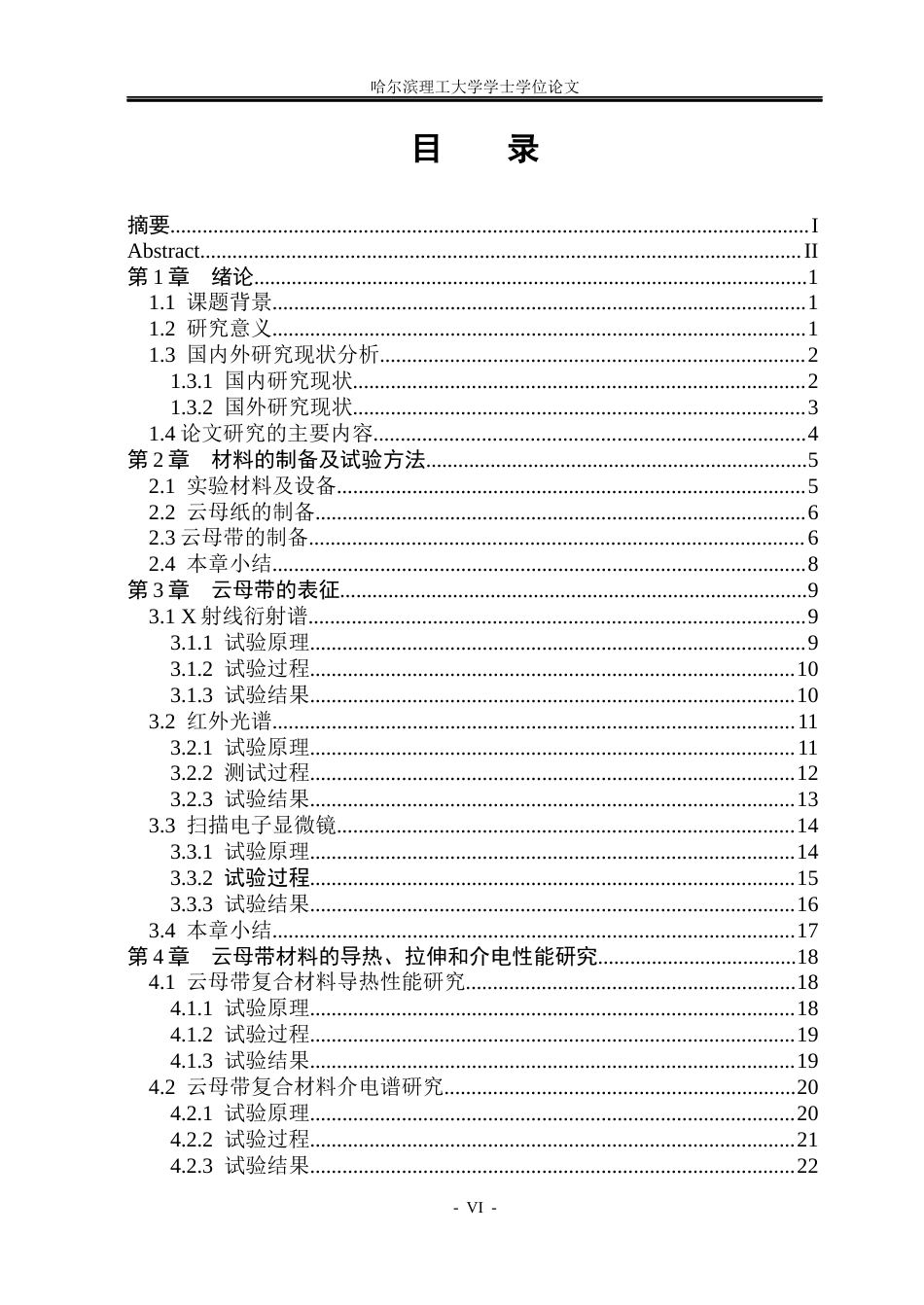

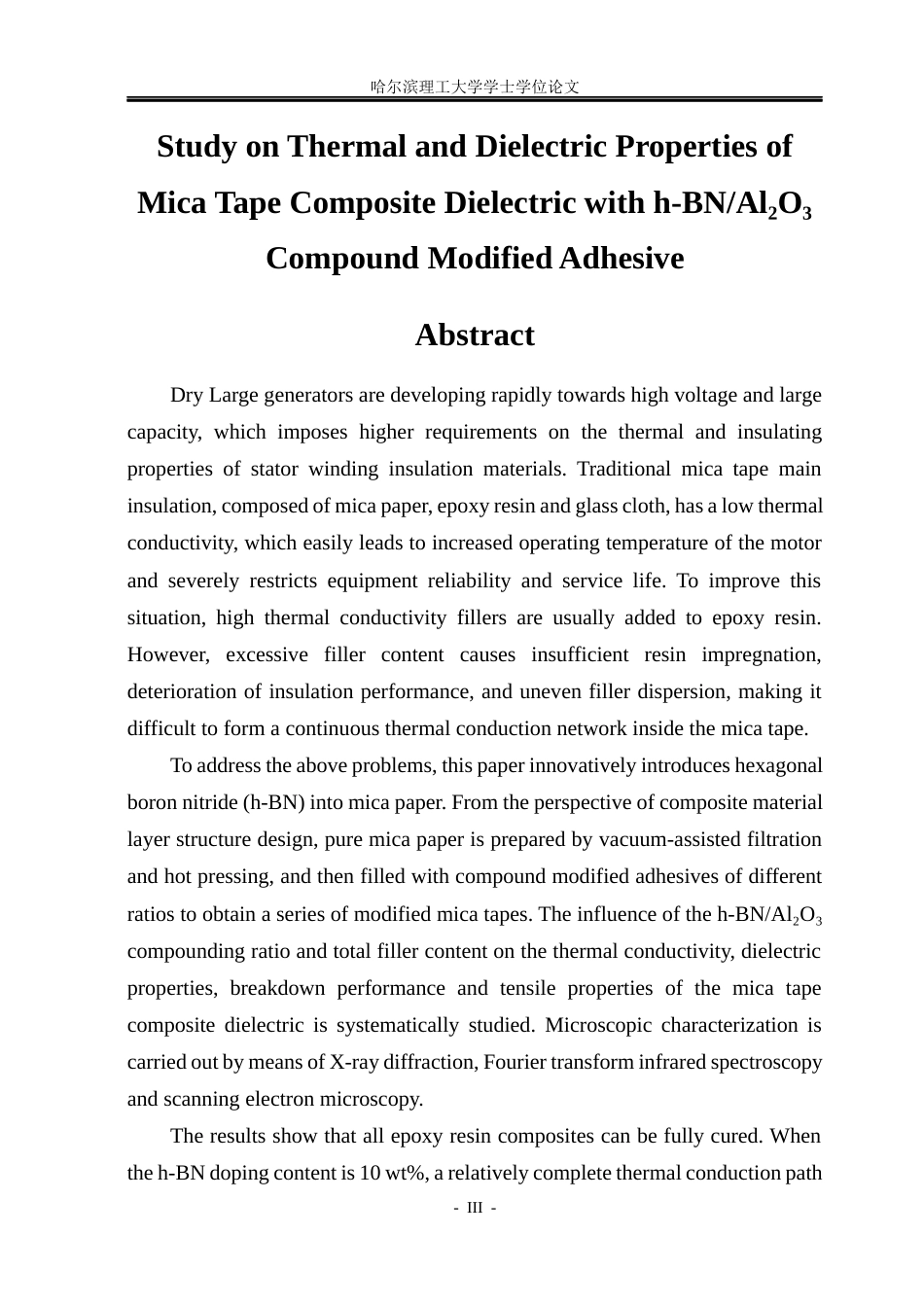

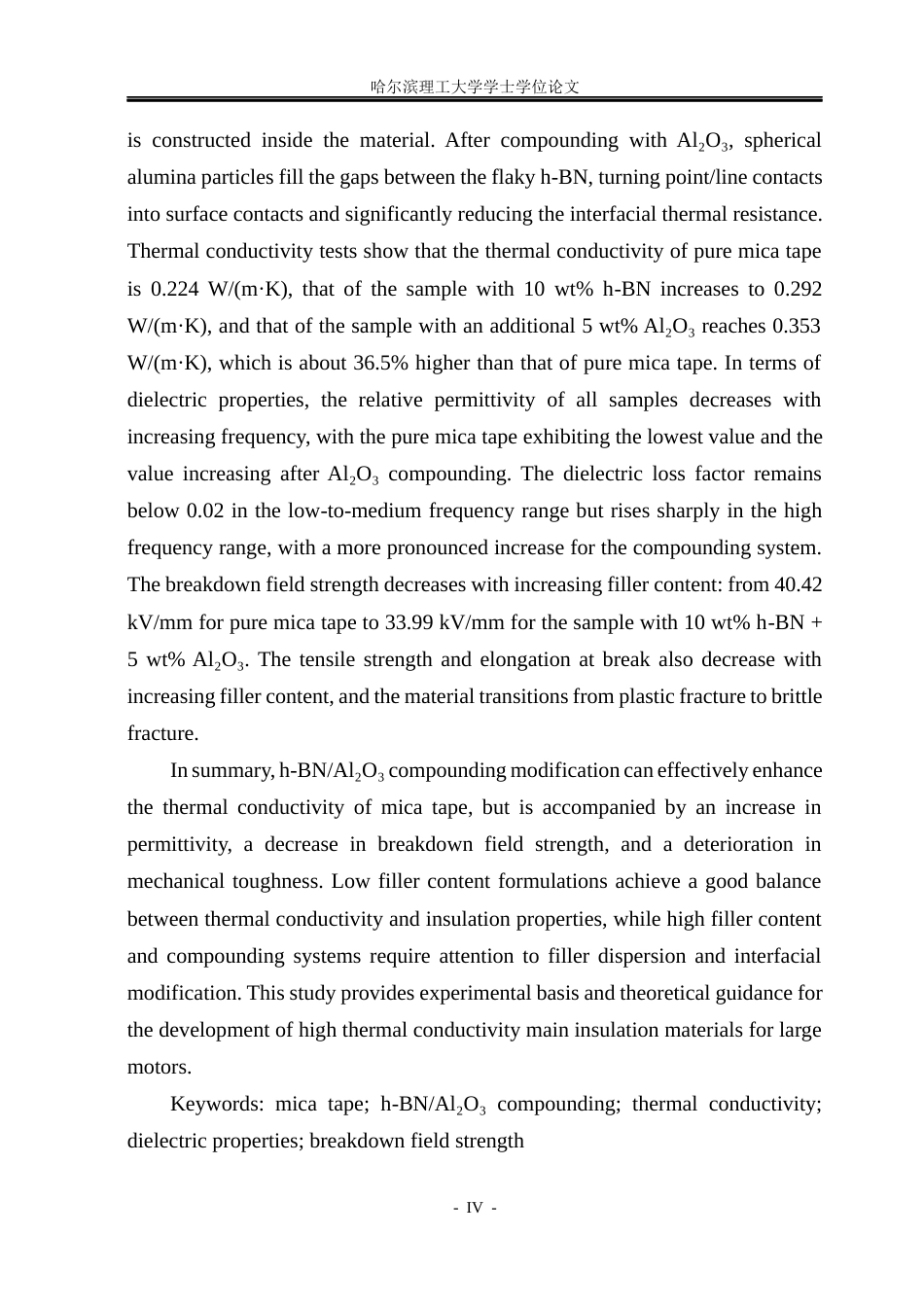

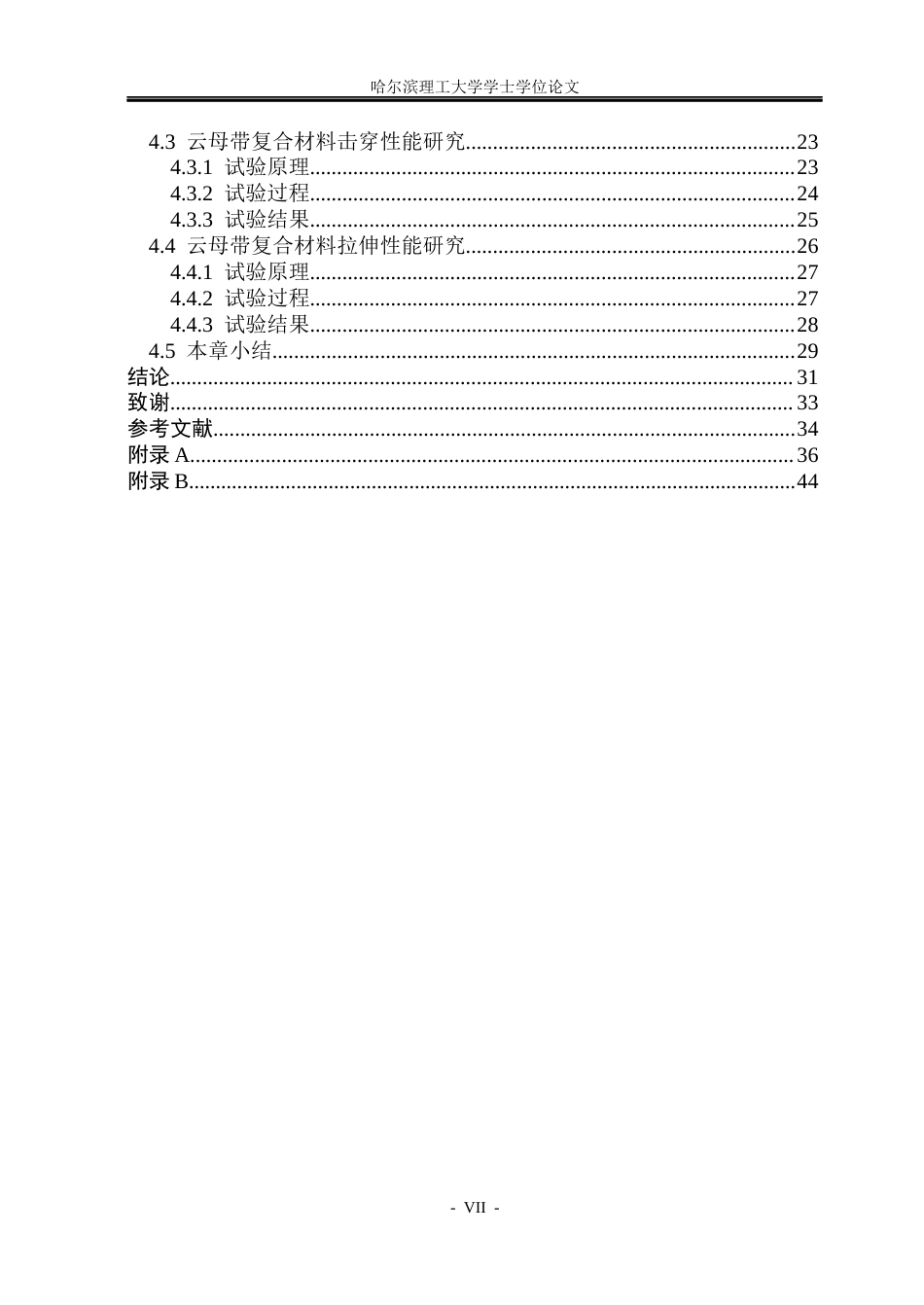

哈尔滨理工大学学士学位论文- I -h-BN/Al2O3复配改性胶黏剂的云母带复合介质导热及介电性能研究摘 要大型发电机正朝着高电压、大容量方向快速发展，对其定子绕组绝缘材料的导热与绝缘性能提出了更高要求。传统云母带主绝缘由云母纸、环氧树脂和玻璃丝布复合而成，因导热系数偏低，易导致电机运行温度升高，严重制约设备的可靠性与使用寿命。为改善这一状况，通常向环氧树脂中添加高导热填料，但填料含量过高会引起树脂浸渍不充分、绝缘性能下降以及填料分散不均等问题，难以在云母带内部形成连续的导热网络。针对上述问题，本文创新性地将六方氮化硼（h-BN）引入云母...
发表评论取消回复
