26年WP金属材料工程 Mg-10Gd-3(Y Yb)-1Zn-1Al合金显微组织及力学性能研究22.11-AI1.11.docx

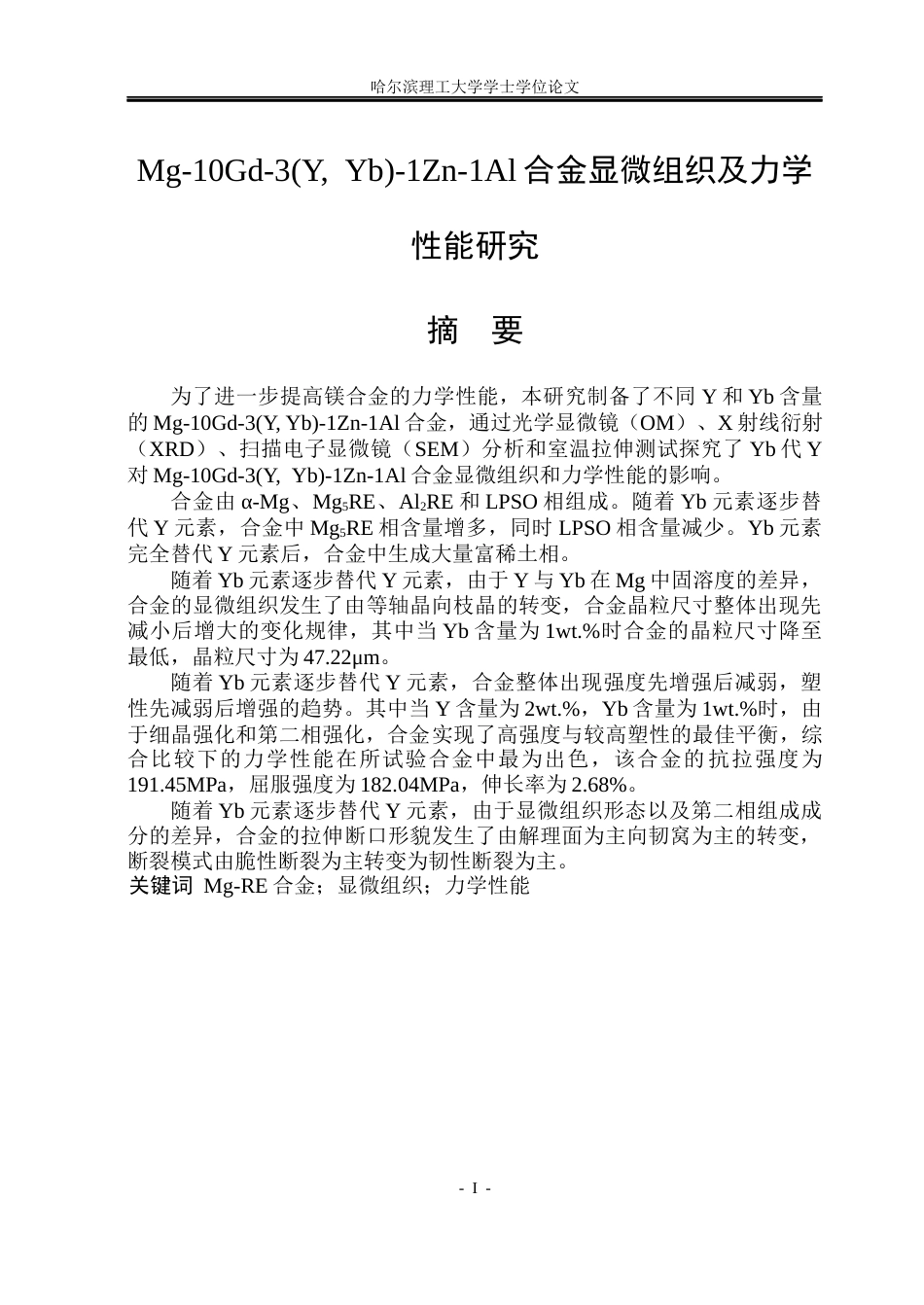

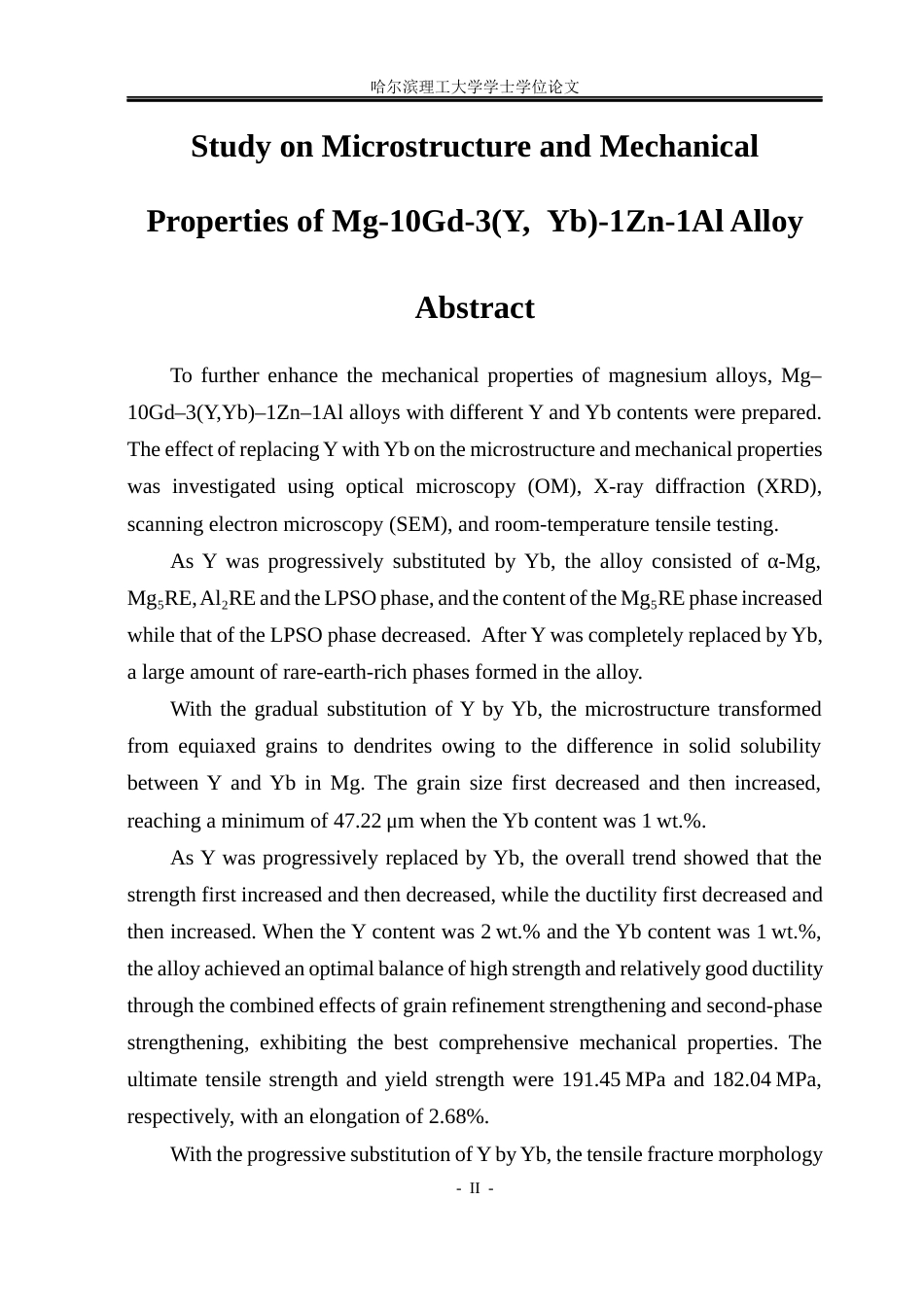

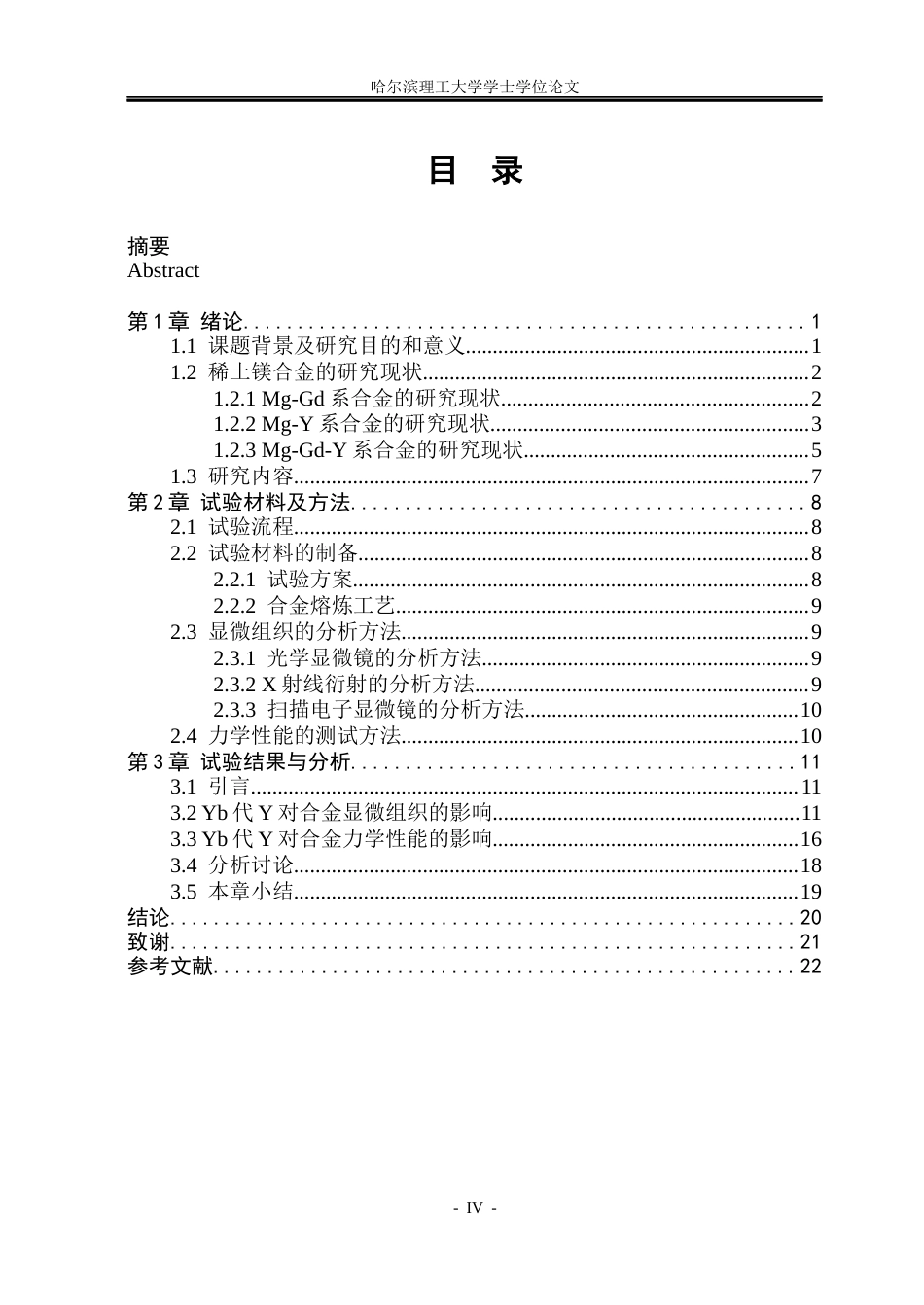

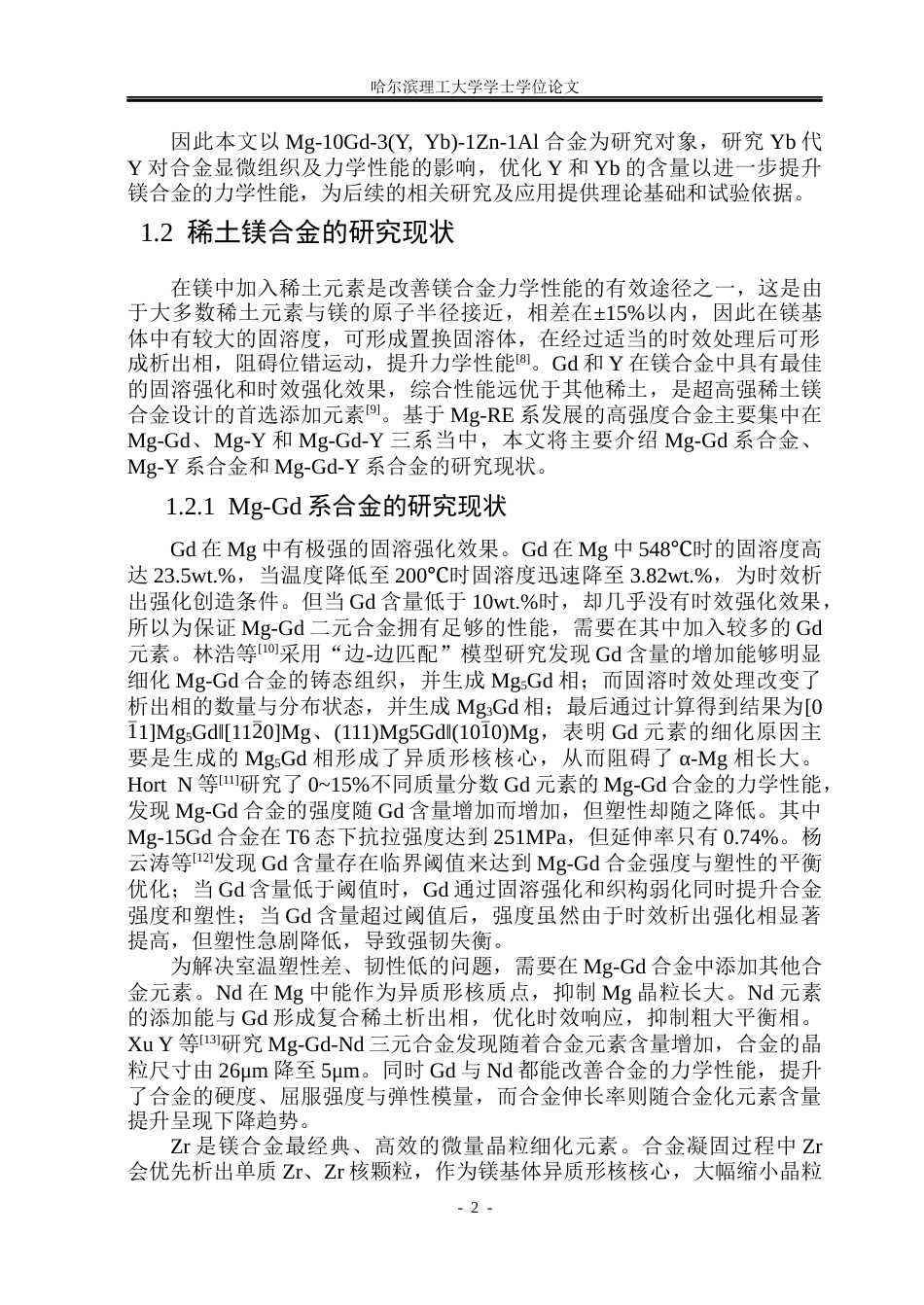

哈尔滨理工大学学士学位论文- I -Mg-10Gd-3(Y, Yb)-1Zn-1Al 合金显微组织及力学性能研究摘 要为了进一步提高镁合金的力学性能，本研究制备了不同 Y 和 Yb 含量的 Mg-10Gd-3(Y, Yb)-1Zn-1Al 合金，通过光学显微镜（OM）、X 射线衍射（XRD）、扫描电子显微镜（SEM）分析和室温拉伸测试探究了 Yb 代 Y对 Mg-10Gd-3(Y, Yb)-1Zn-1Al 合金显微组织和力学性能的影响。合金由 α-Mg、Mg5RE、Al2RE 和 LPSO 相组成。随着 Yb 元素逐步替代 Y 元素，合金中 Mg5RE 相含量增多，同时 LPSO 相含量减少。Yb 元素完全替代 Y 元素后，合金中生成大量富...
