26年WP电气工程及其自动化 分数槽集中绕组轮毂电机电磁设计与优化6.02-AI1.09(18994字).docx

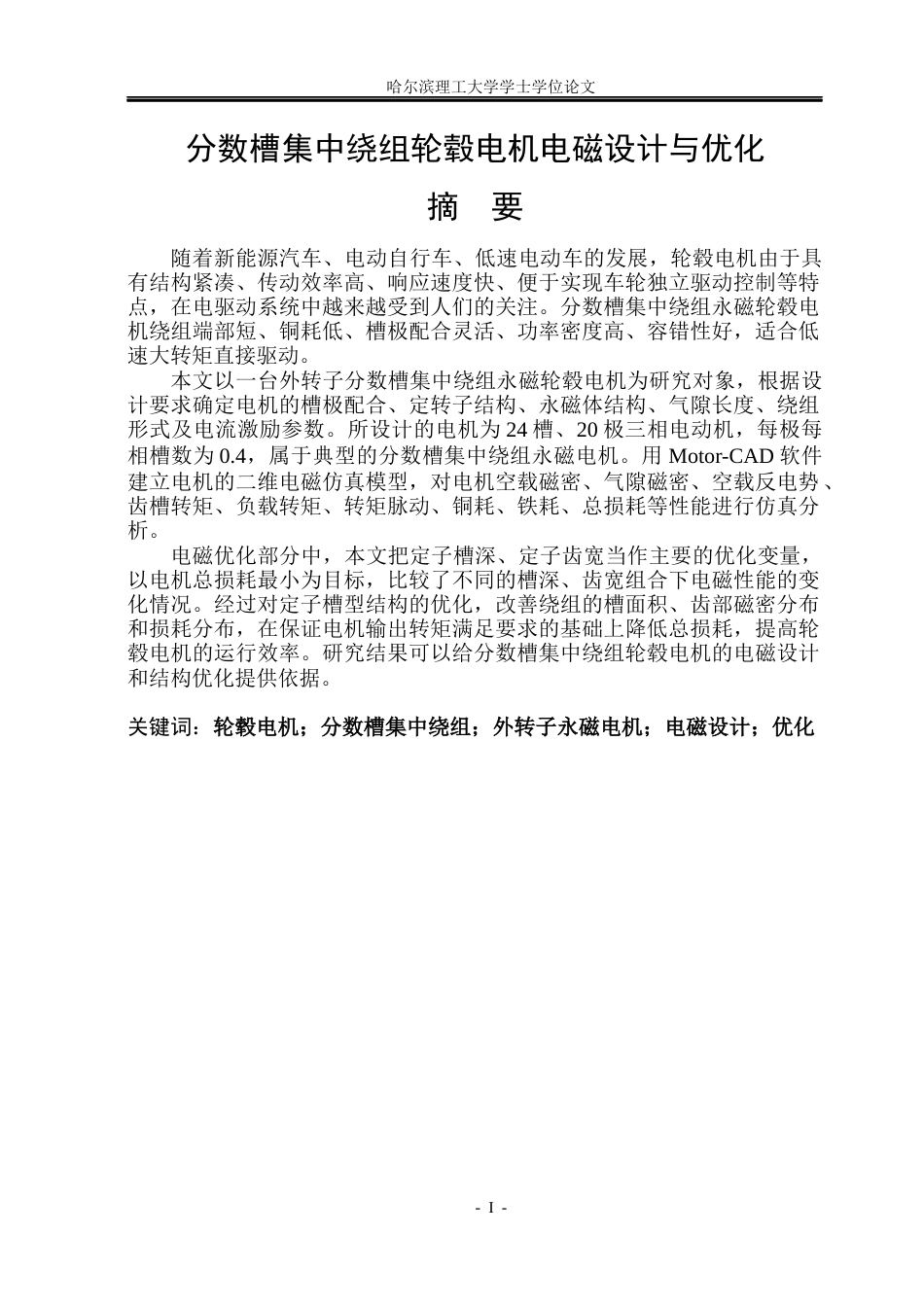

- I -哈尔滨理工大学学士学位论文分数槽集中绕组轮毂电机电磁设计与优化摘 要随着新能源汽车、电动自行车、低速电动车的发展，轮毂电机由于具有结构紧凑、传动效率高、响应速度快、便于实现车轮独立驱动控制等特点，在电驱动系统中越来越受到人们的关注。分数槽集中绕组永磁轮毂电机绕组端部短、铜耗低、槽极配合灵活、功率密度高、容错性好，适合低速大转矩直接驱动。本文以一台外转子分数槽集中绕组永磁轮毂电机为研究对象，根据设计要求确定电机的槽极配合、定转子结构、永磁体结构、气隙长度、绕组形式及电流激励参数。所设计的电机为 24 槽、20 极三相电动机...
