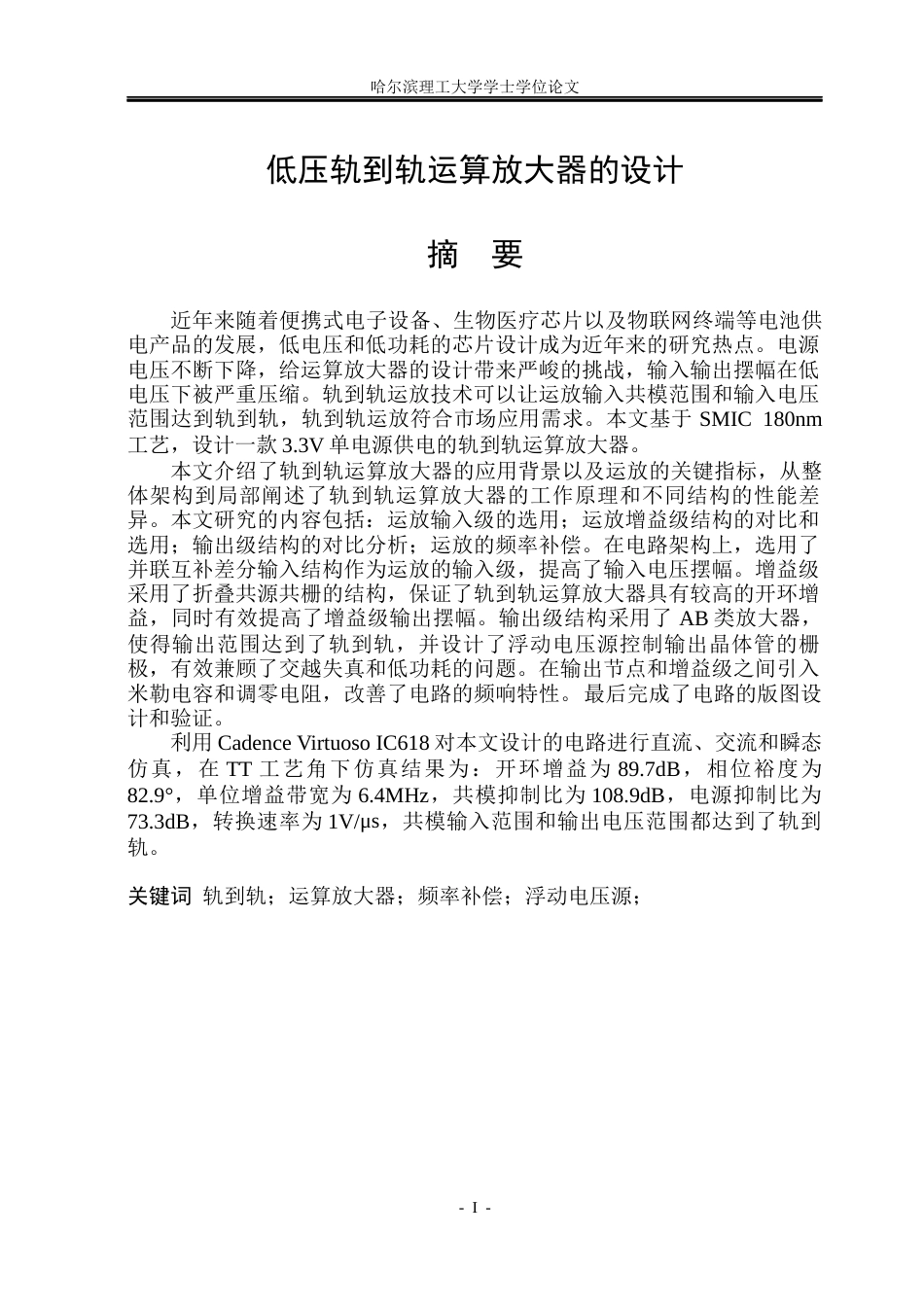

哈尔滨理工大学学士学位论文- I -低压轨到轨运算放大器的设计摘要近年来随着便携式电子设备、生物医疗芯片以及物联网终端等电池供电产品的发展，低电压和低功耗的芯片设计成为近年来的研究热点。电源电压不断下降，给运算放大器的设计带来严峻的挑战，输入输出摆幅在低电压下被严重压缩。轨到轨运放技术可以让运放输入共模范围和输入电压范围达到轨到轨，轨到轨运放符合市场应用需求。本文基于 SMIC 180nm工艺，设计一款 3.3V 单电源供电的轨到轨运算放大器。本文介绍了轨到轨运算放大器的应用背景以及运放的关键指标，从整体架构到局部阐述了轨到轨运算放大器的...
