26年WP金属材料工程 不同煤油滴量对18Cr2Ni4WA钢氰化层组织及性能影响9.52-AI17.88.docx

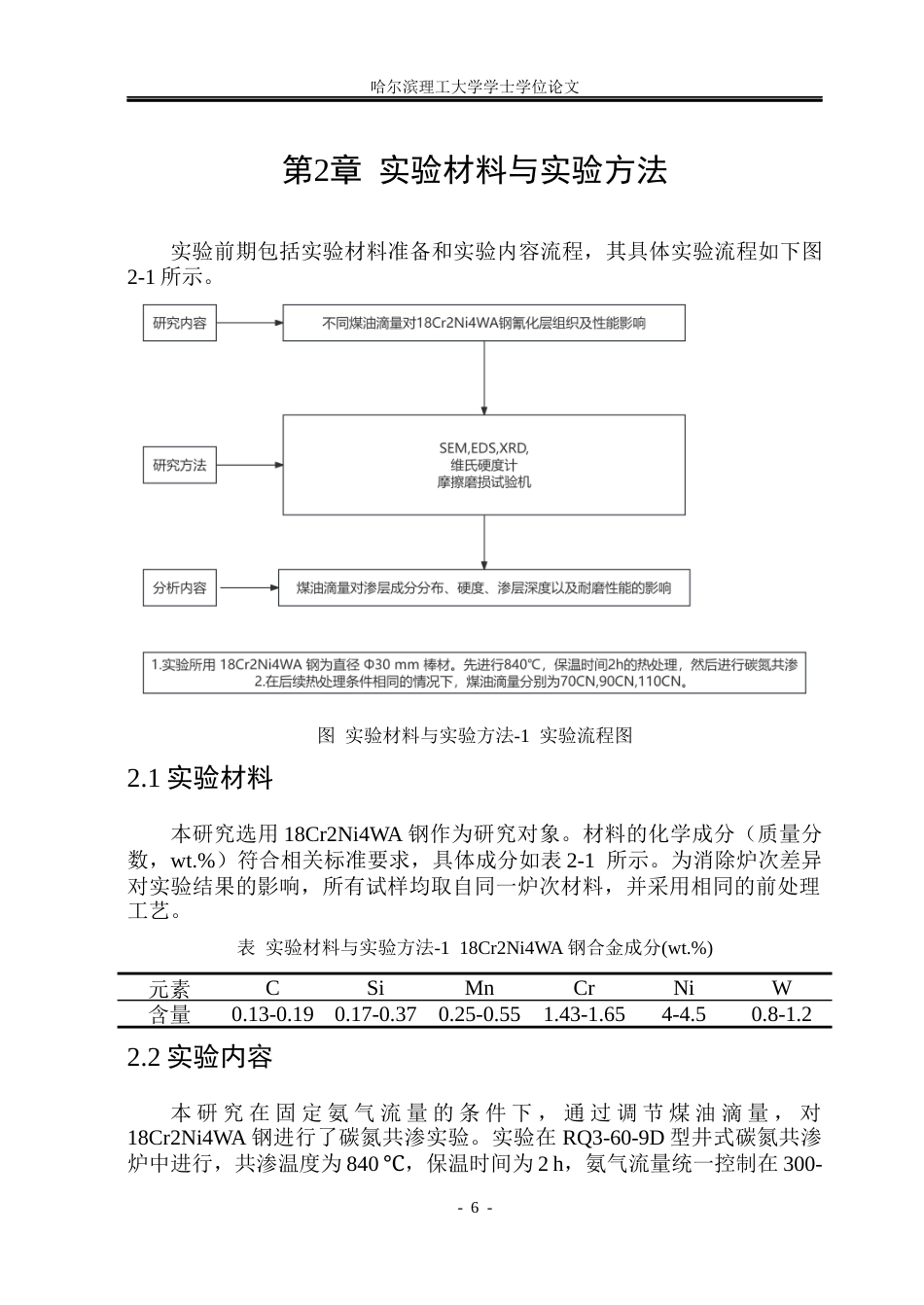

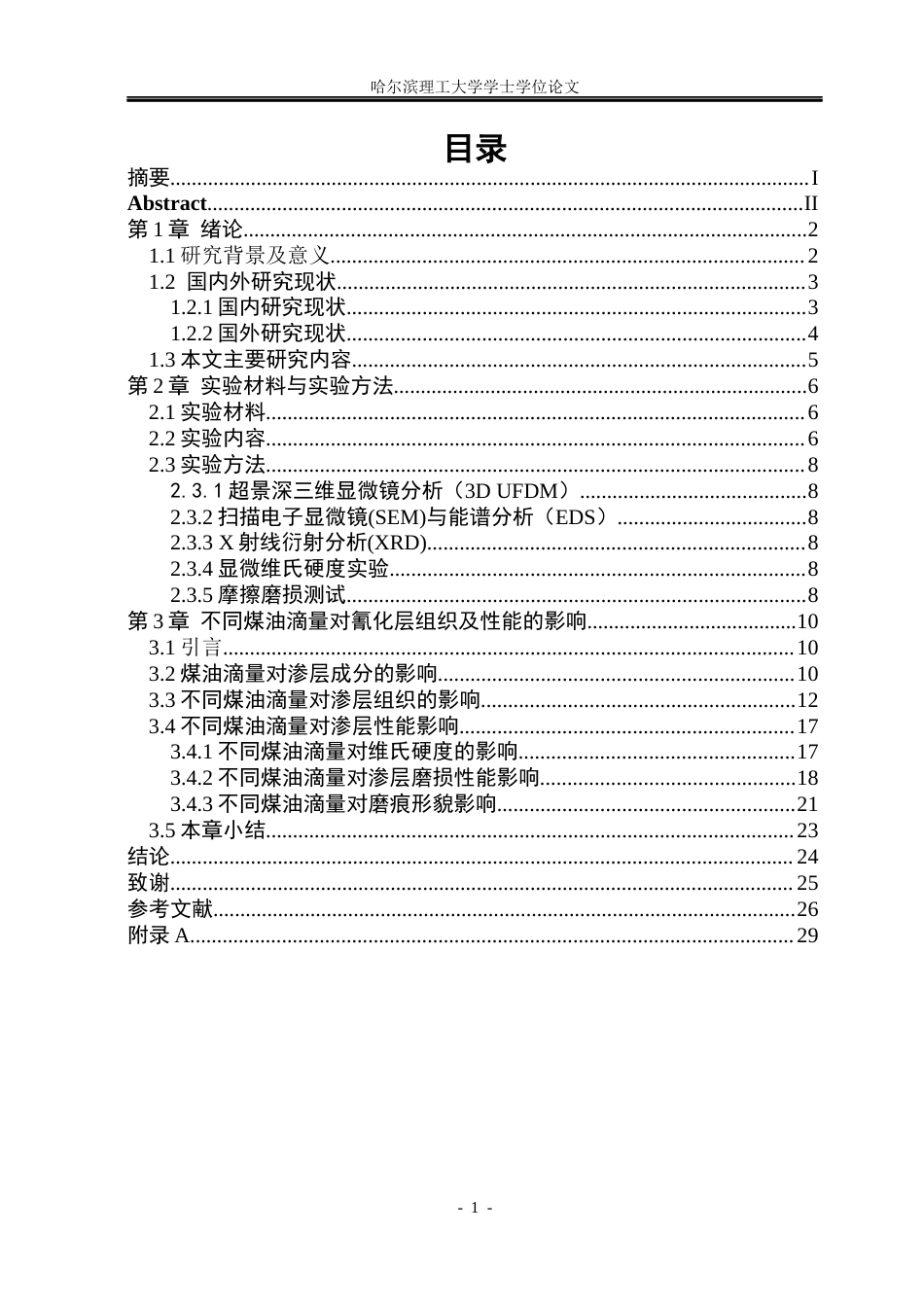

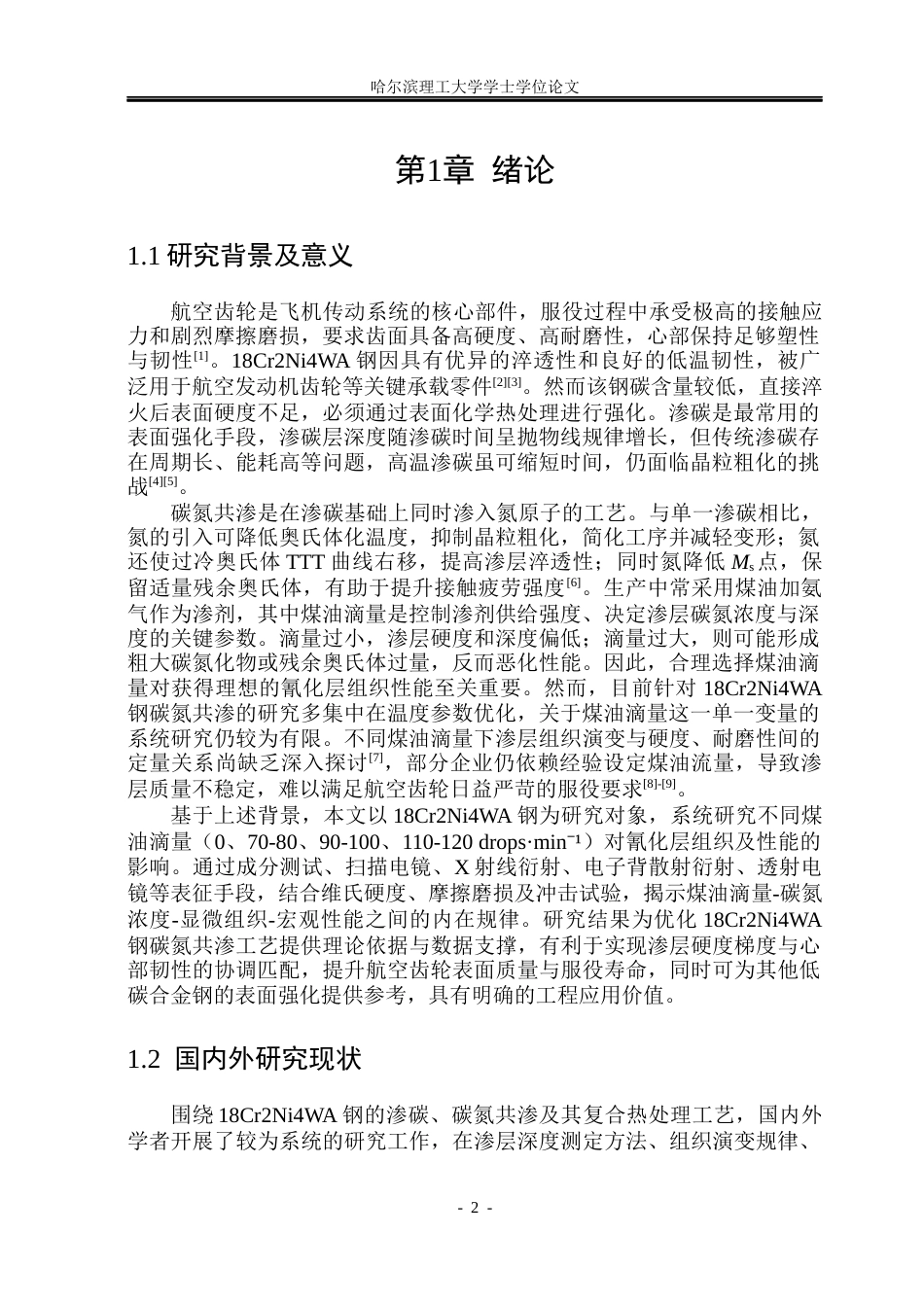

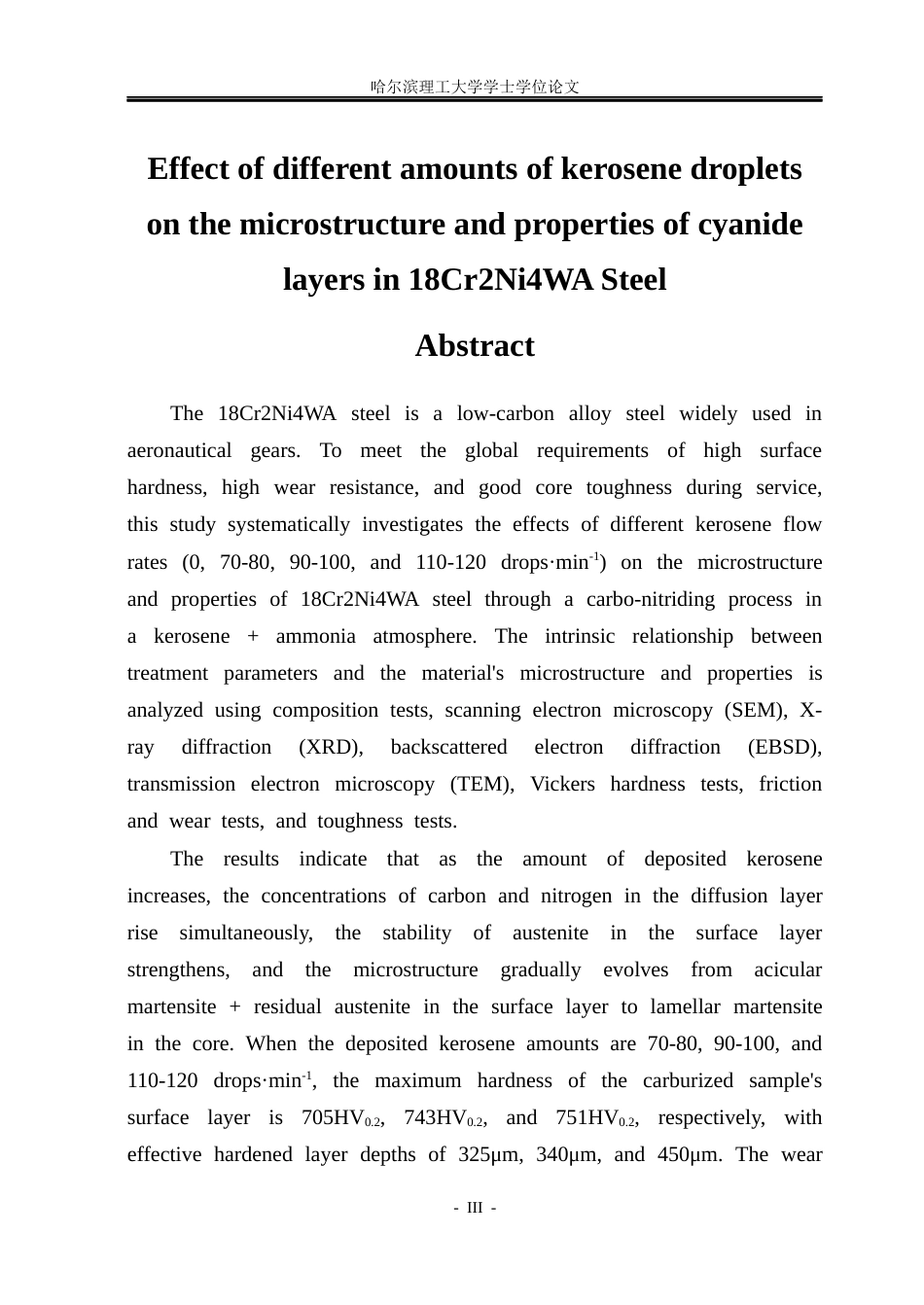

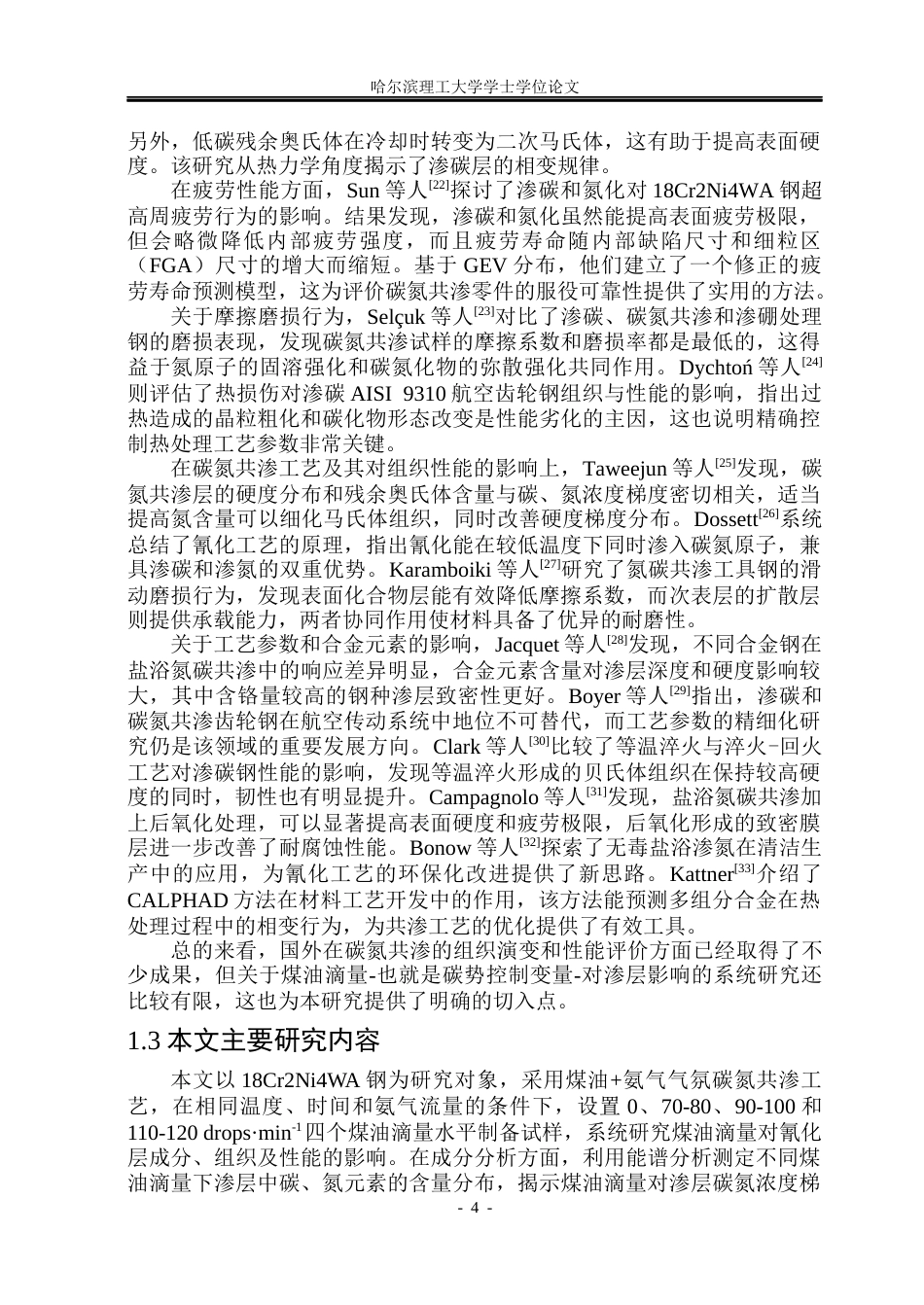

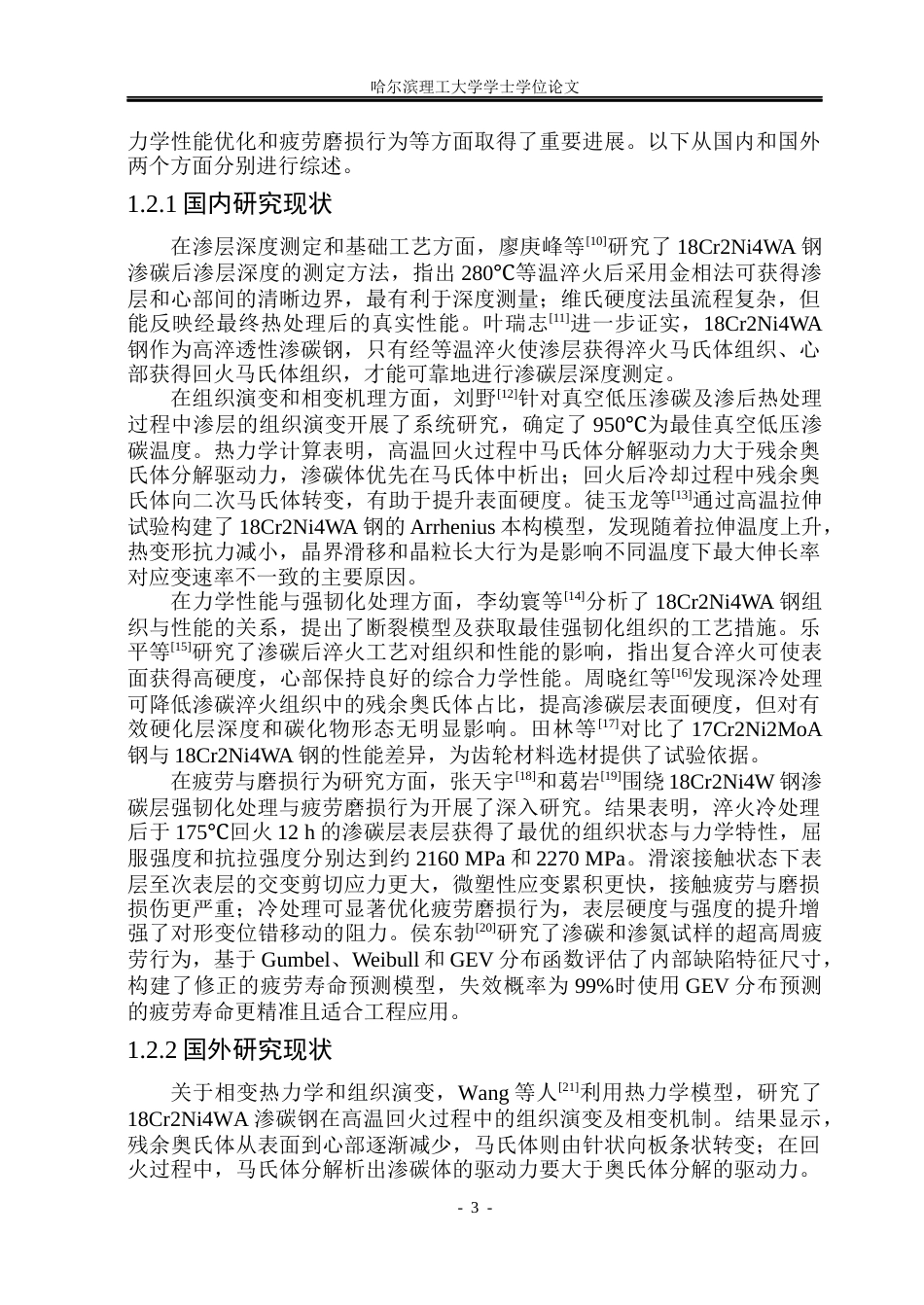

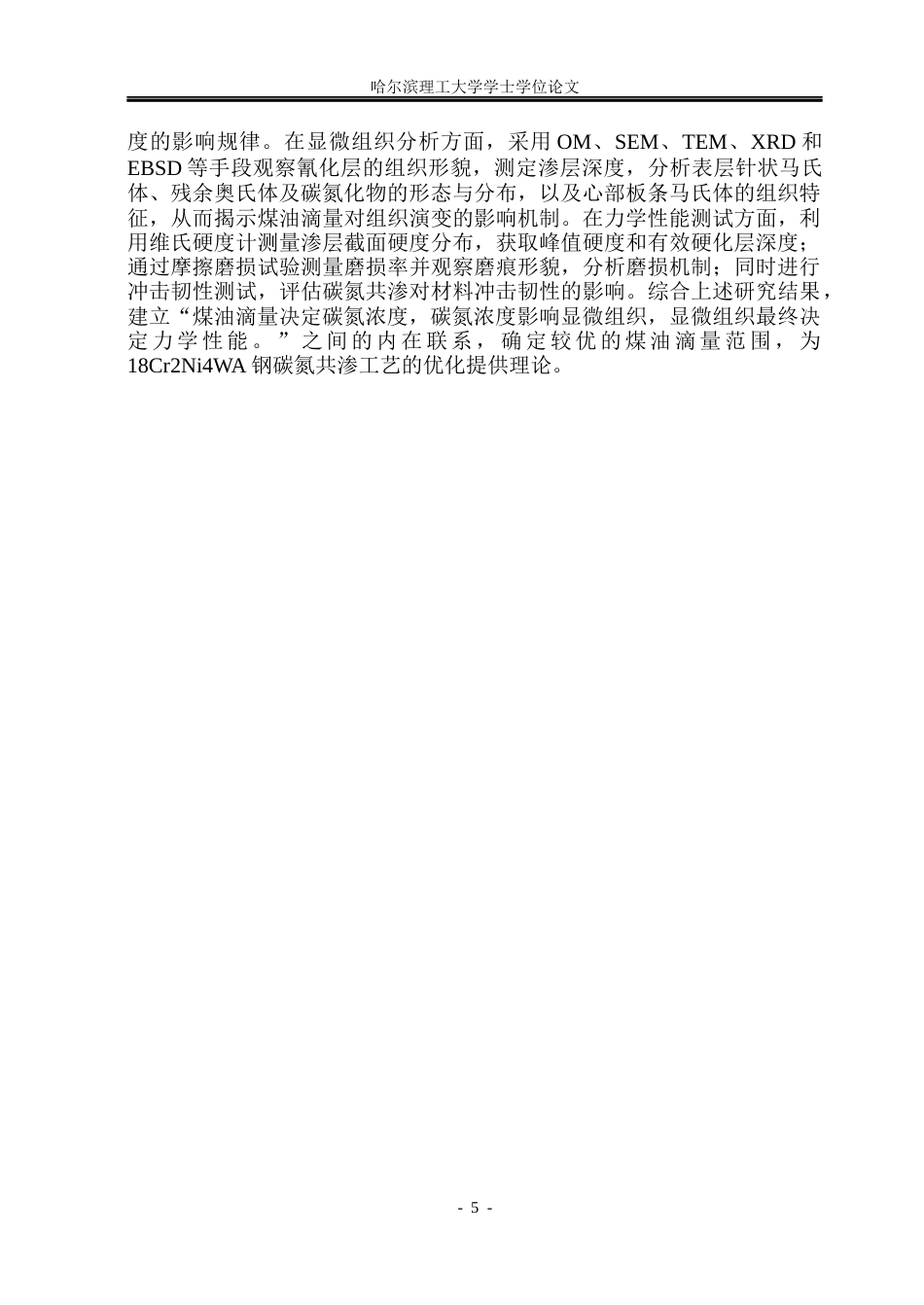

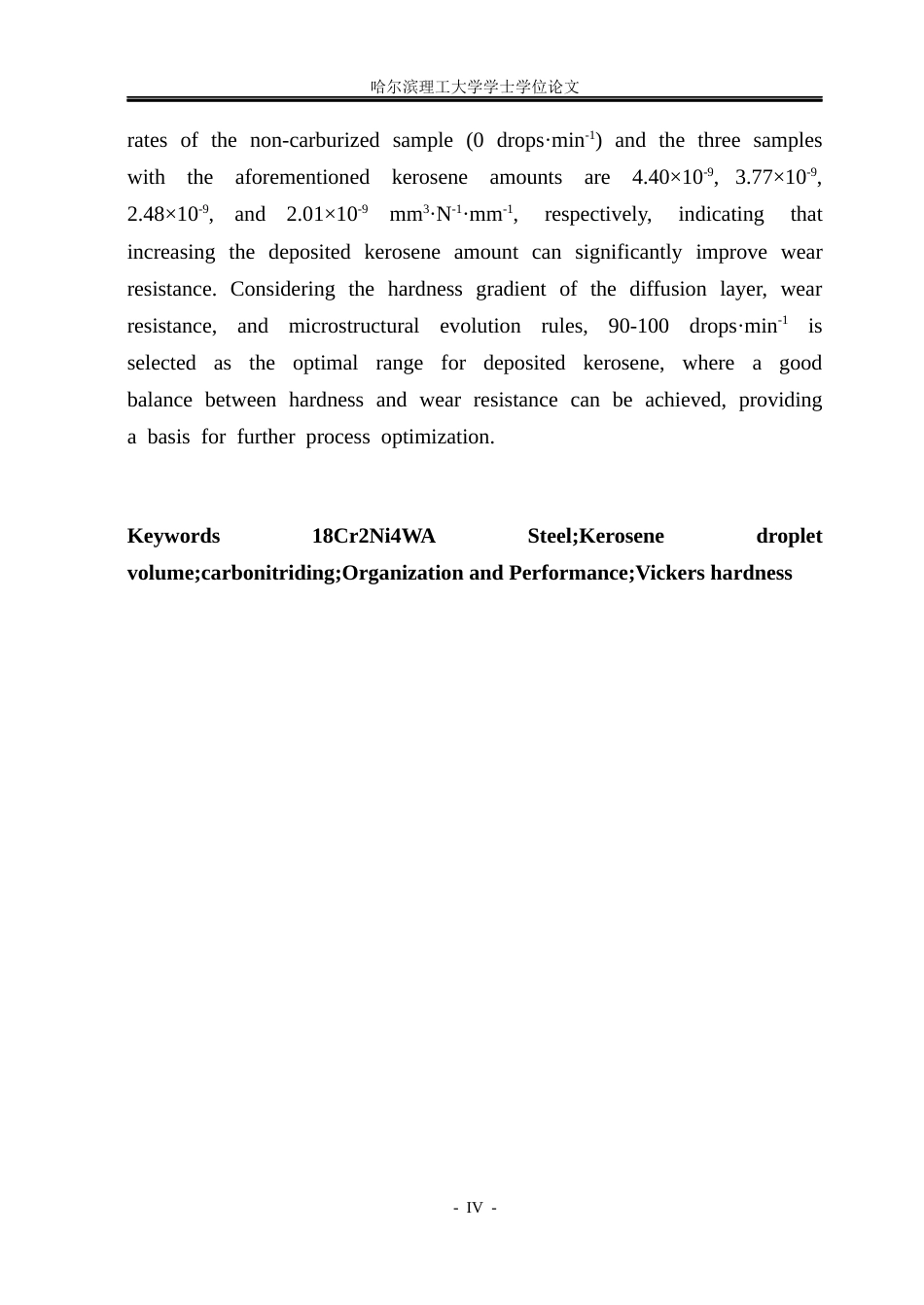

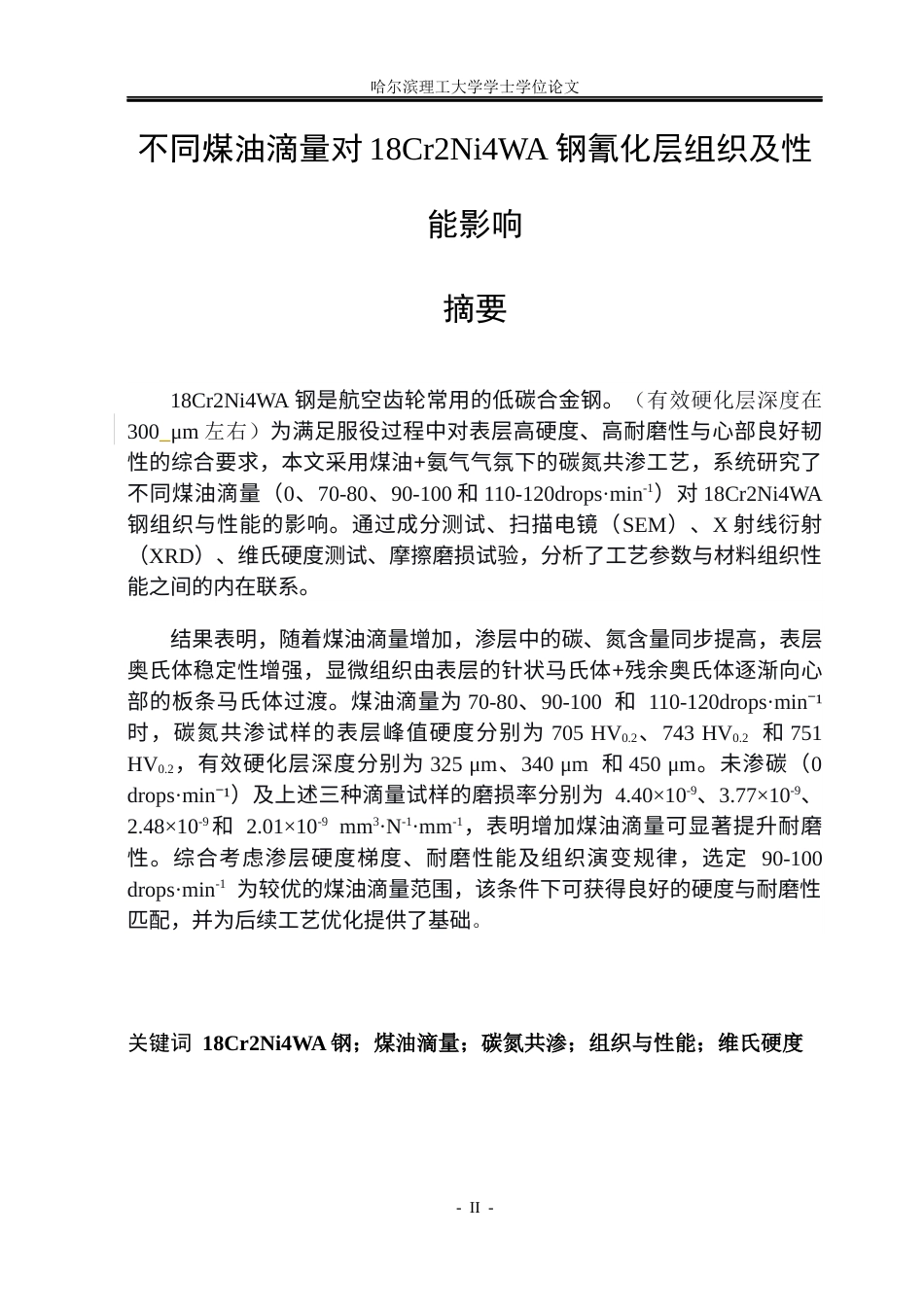

- II -哈尔滨理工大学学士学位论文不同煤油滴量对 18Cr2Ni4WA 钢氰化层组织及性能影响摘要18Cr2Ni4WA 钢是航空齿轮常用的低碳合金钢。（有效硬化层深度在300 μm 左右）为满足服役过程中对表层高硬度、高耐磨性与心部良好韧性的综合要求，本文采用煤油+氨气气氛下的碳氮共渗工艺，系统研究了不同煤油滴量（0、70-80、90-100 和 110-120drops·min-1）对 18Cr2Ni4WA钢组织与性能的影响。通过成分测试、扫描电镜（SEM）、X 射线衍射（XRD）、维氏硬度测试、摩擦磨损试验，分析了工艺参数与材料组织性能之间的内在联系。结果表明，随着煤油滴量增加，渗层中的碳...
