26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc

下载本文档

阅读 0
格式 doc
大小 840 KB
约39页
2026-06-26
收藏
评论
点赞(0)
海报
举报

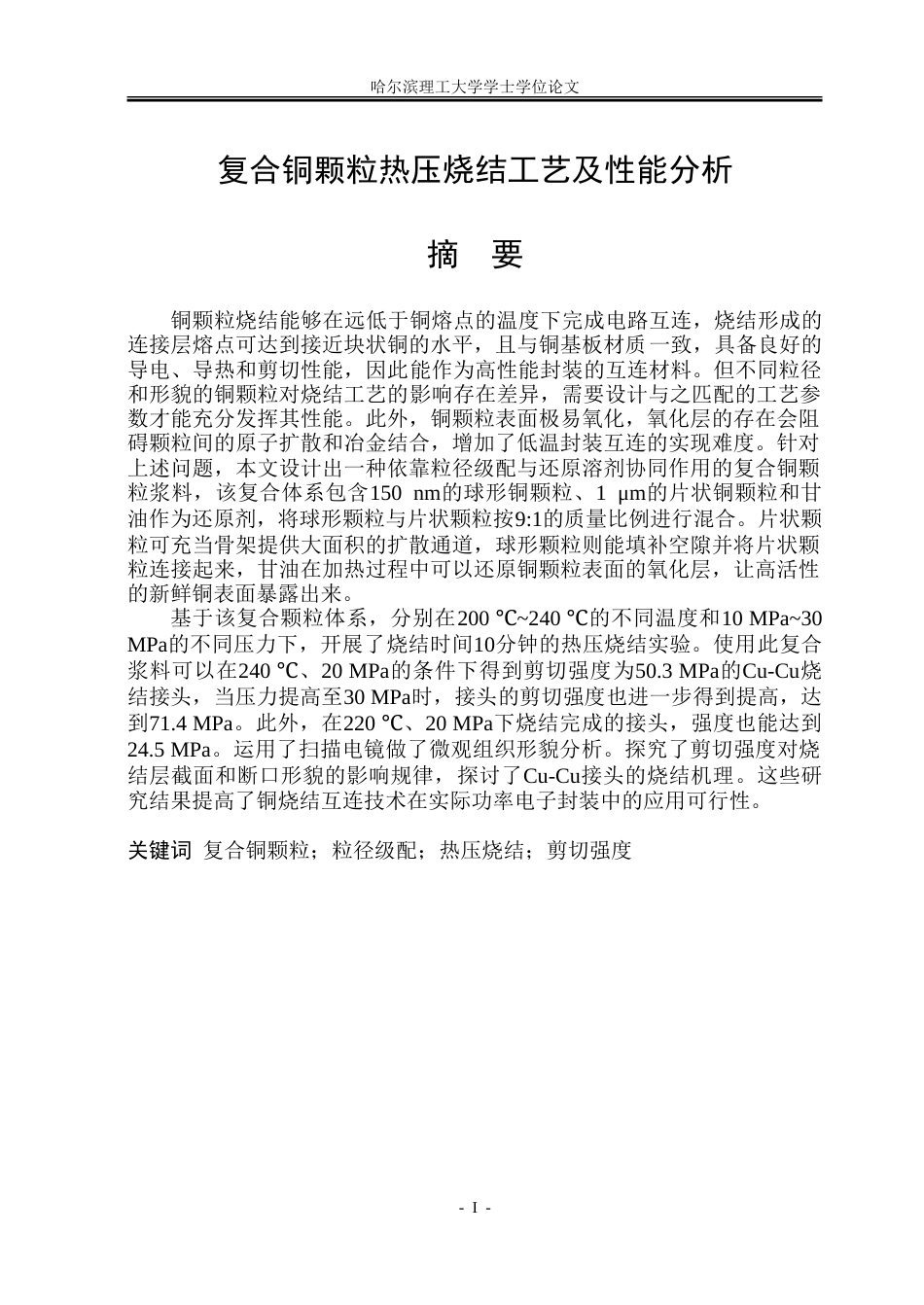

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第1页

1/39页

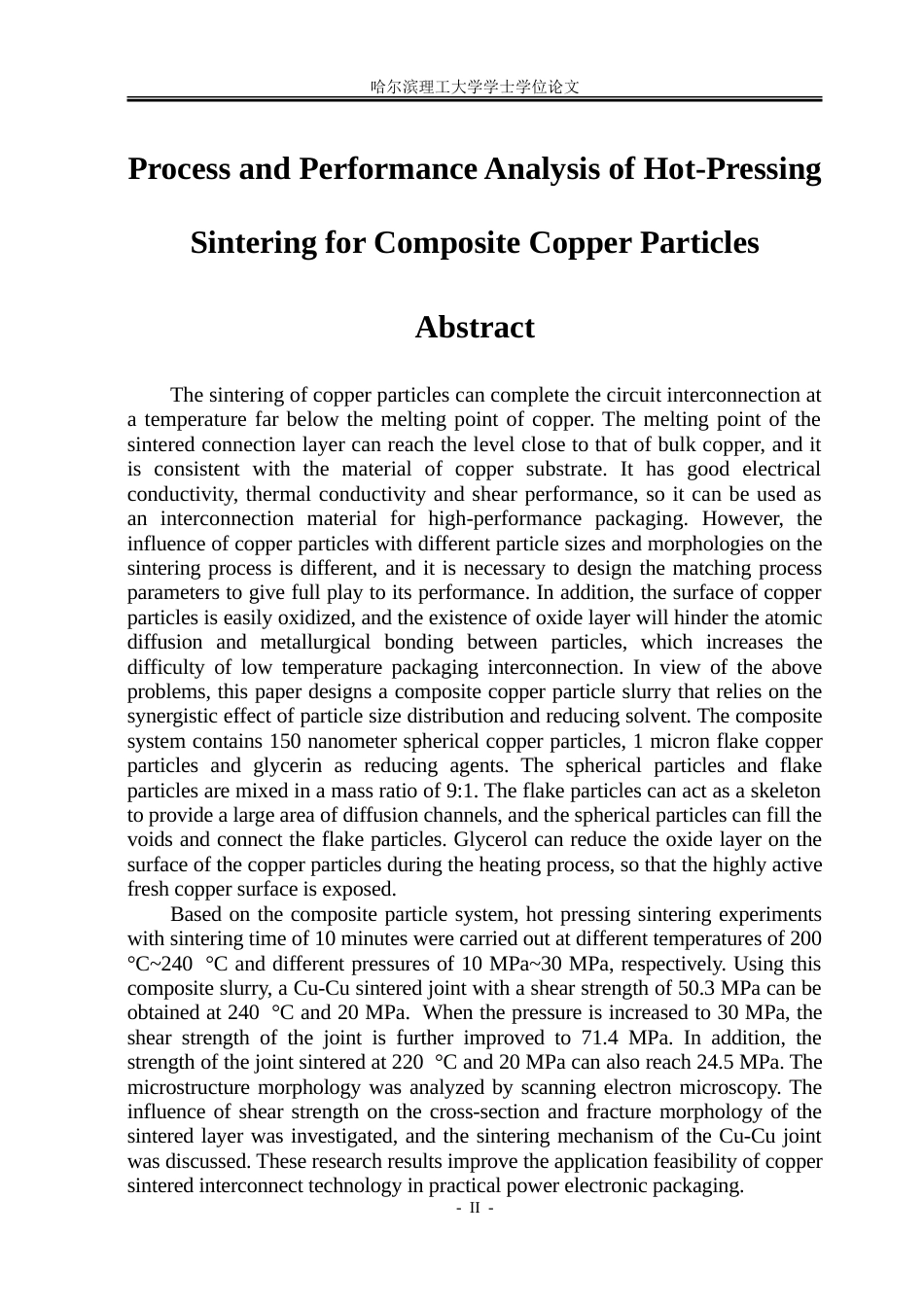

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第2页

2/39页

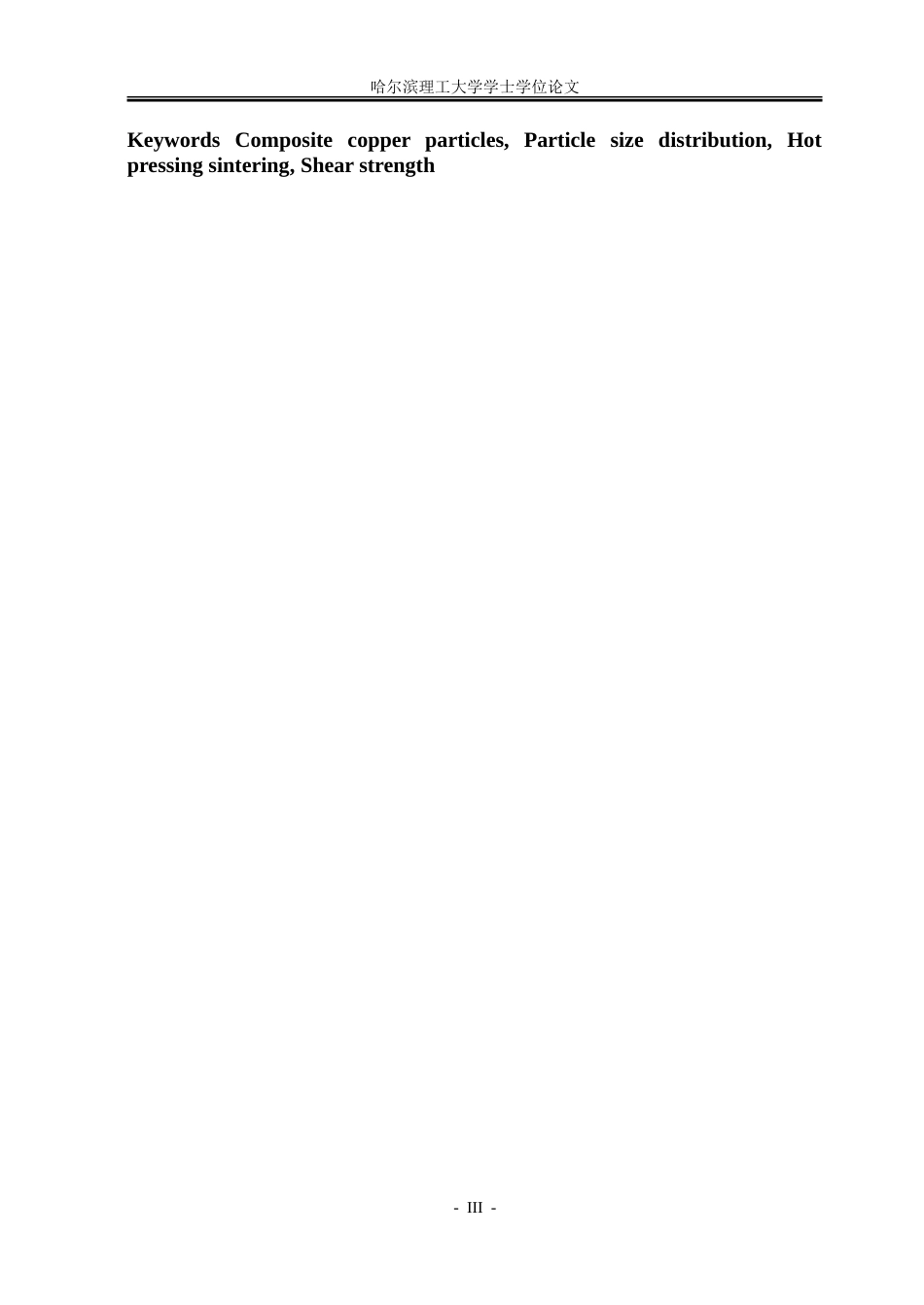

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第3页

3/39页

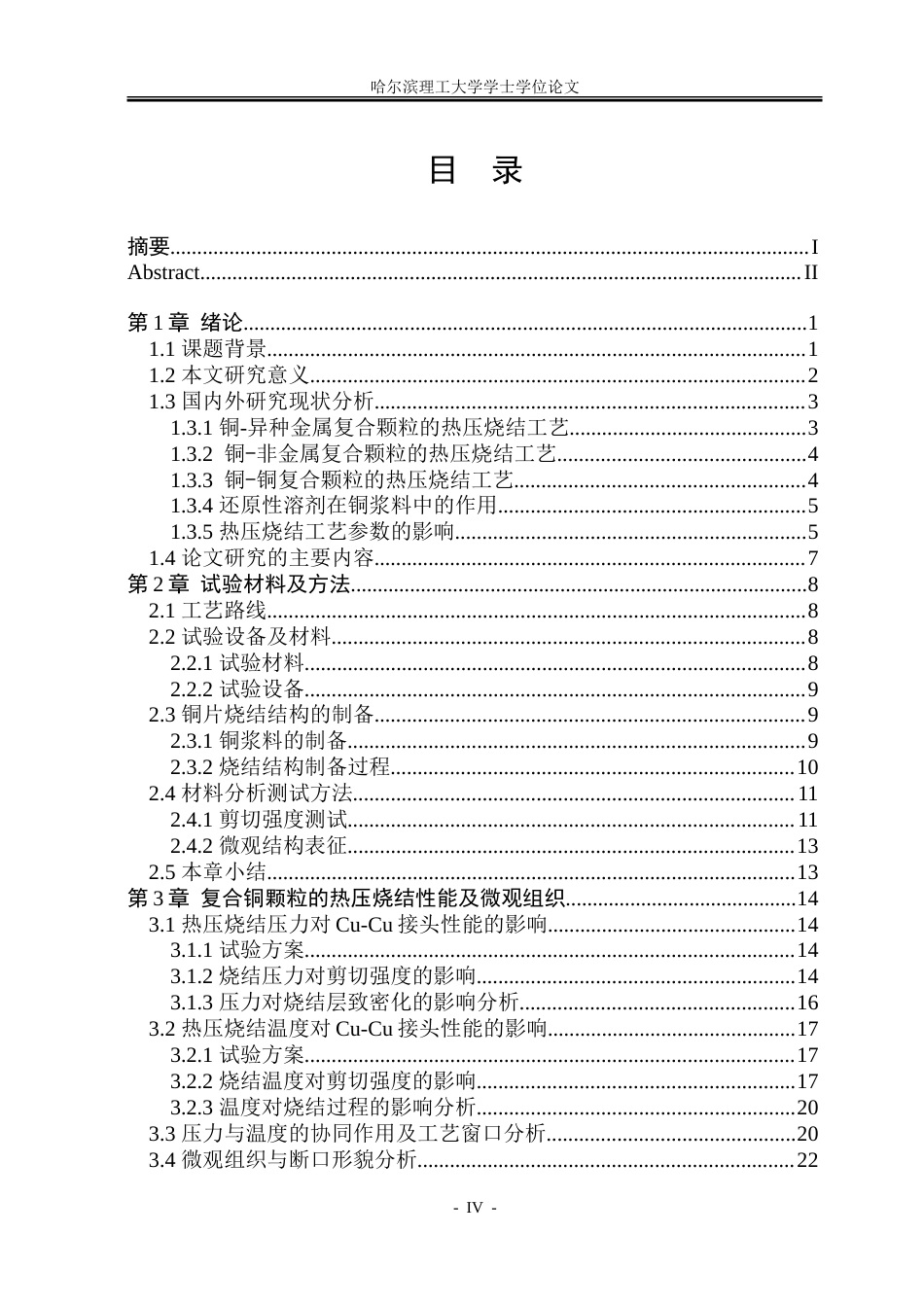

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第4页

4/39页

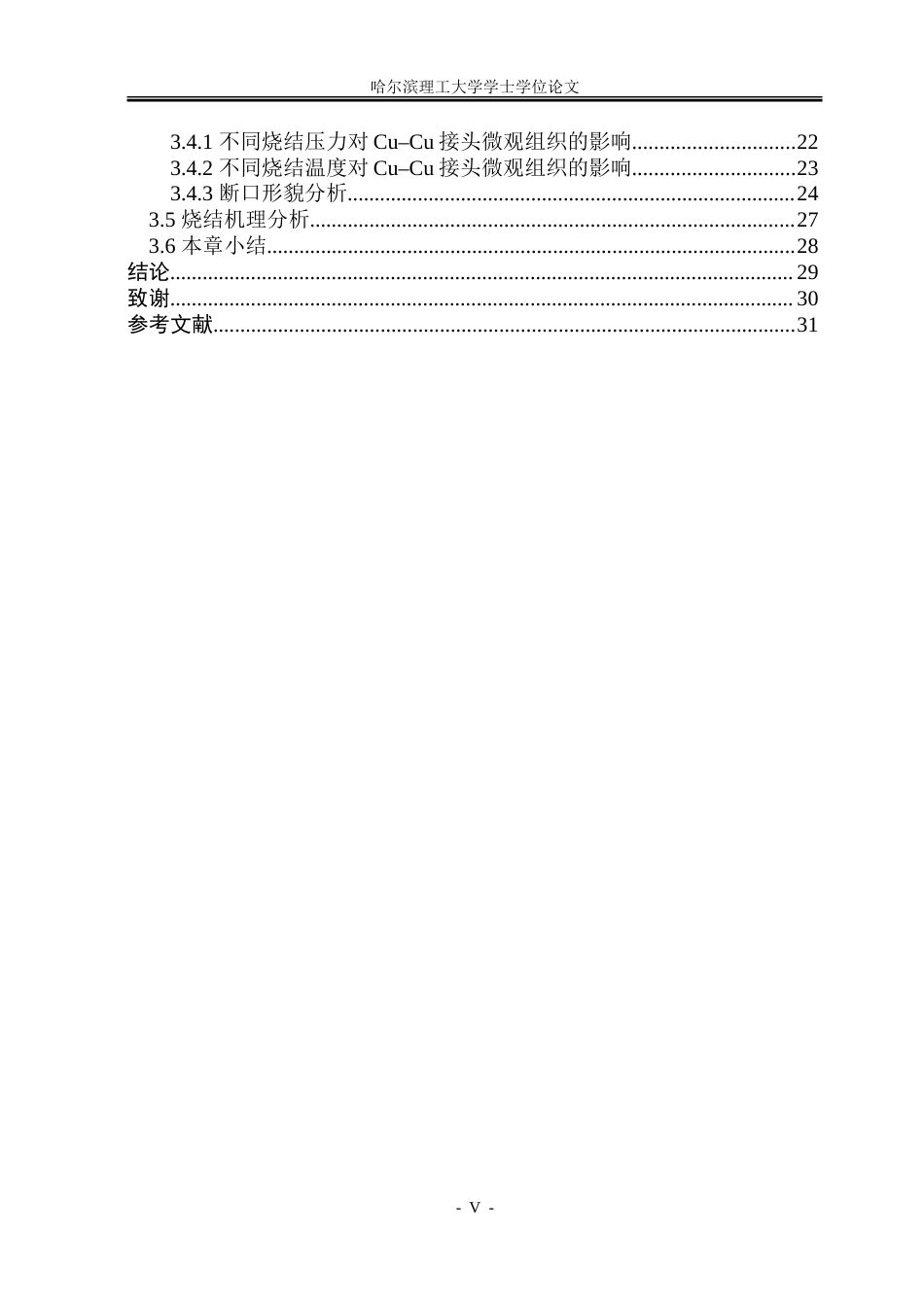

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第5页

5/39页

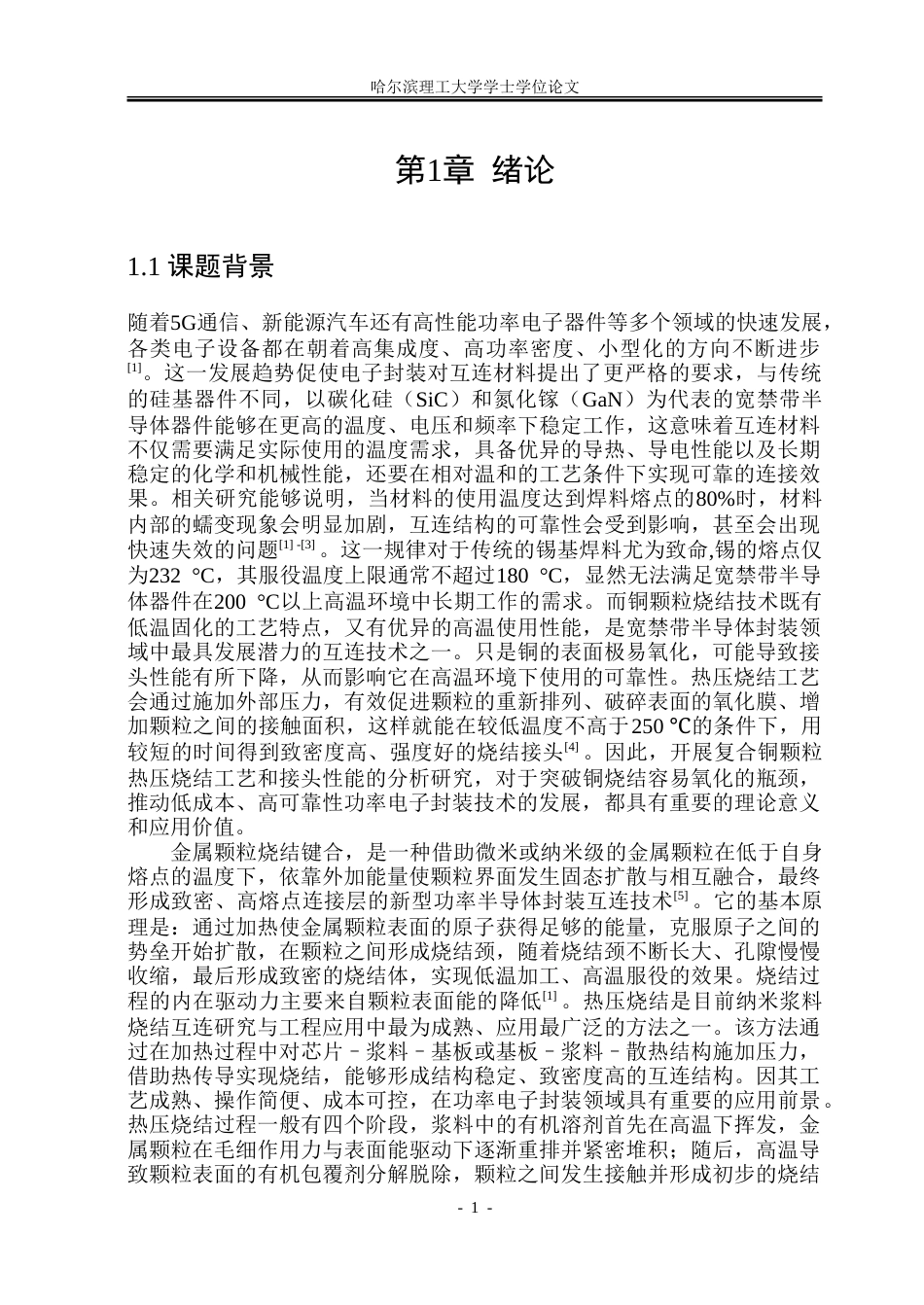

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第6页

6/39页

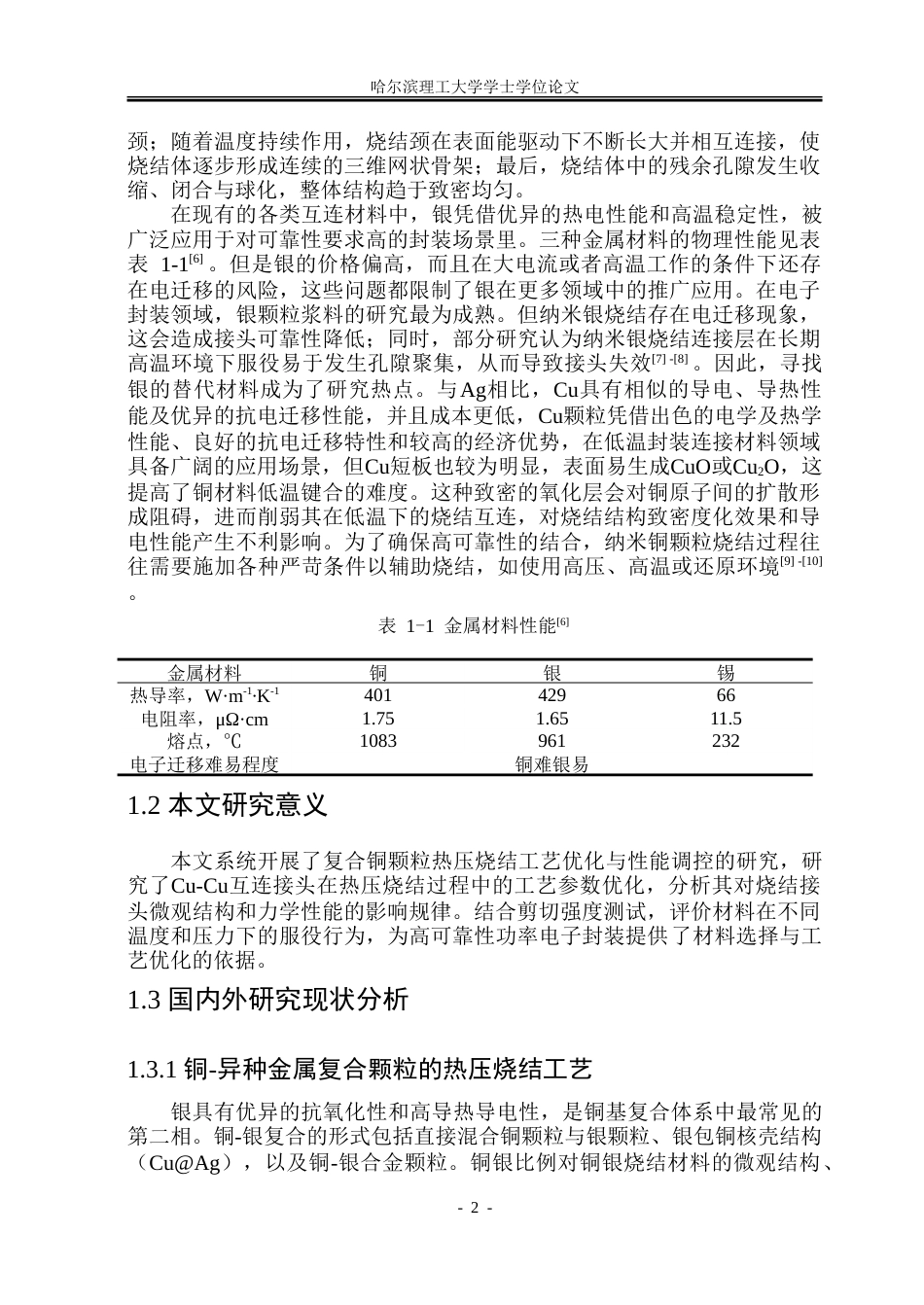

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第7页

7/39页

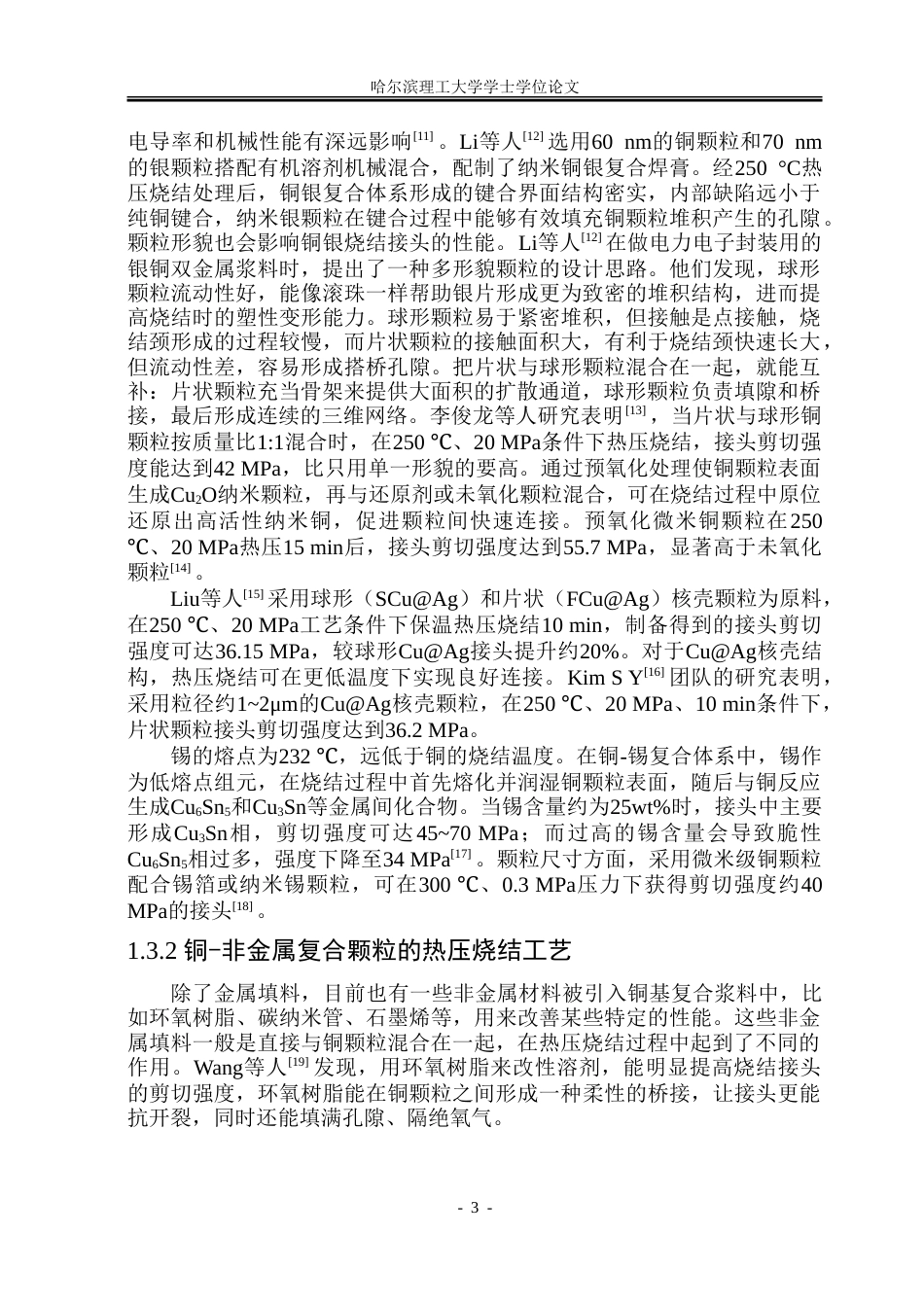

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第8页

8/39页

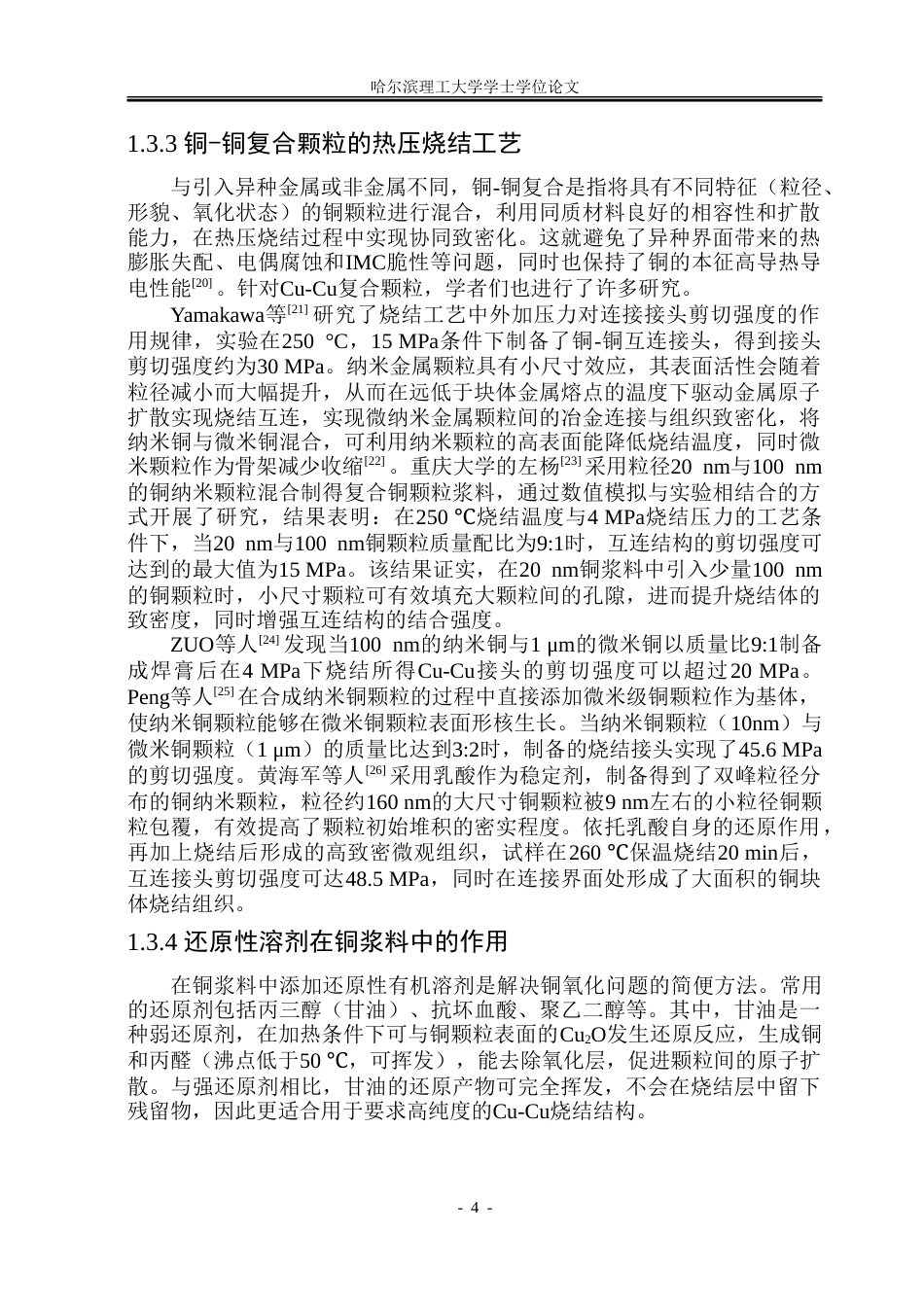

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第9页

9/39页

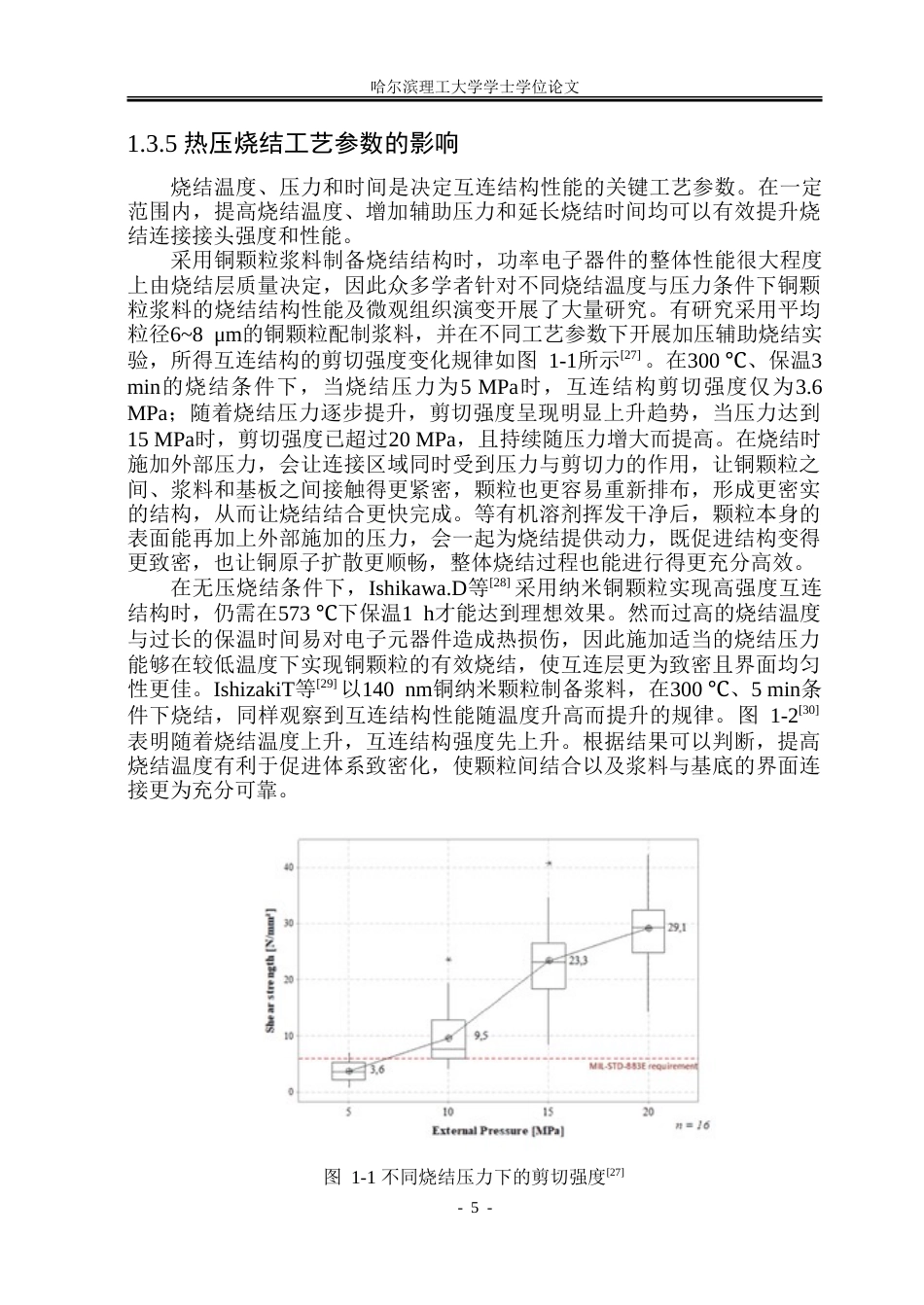

26年WP材料成型及控制工程复合铜颗粒热压烧结工艺及性能分析10.43-AI13.49_1.doc_第10页

10/39页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/39

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文复合铜颗粒热压烧结工艺及性能分析摘要铜颗粒烧结能够在远低于铜熔点的温度下完成电路互连，烧结形成的连接层熔点可达到接近块状铜的水平，且与铜基板材质一致，具备良好的导电、导热和剪切性能，因此能作为高性能封装的互连材料。但不同粒径和形貌的铜颗粒对烧结工艺的影响存在差异，需要设计与之匹配的工艺参数才能充分发挥其性能。此外，铜颗粒表面极易氧化，氧化层的存在会阻碍颗粒间的原子扩散和冶金结合，增加了低温封装互连的实现难度。针对上述问题，本文设计出一种依靠粒径级配与还原溶剂协同作用的复合铜颗粒浆料，该复合体系包含...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
