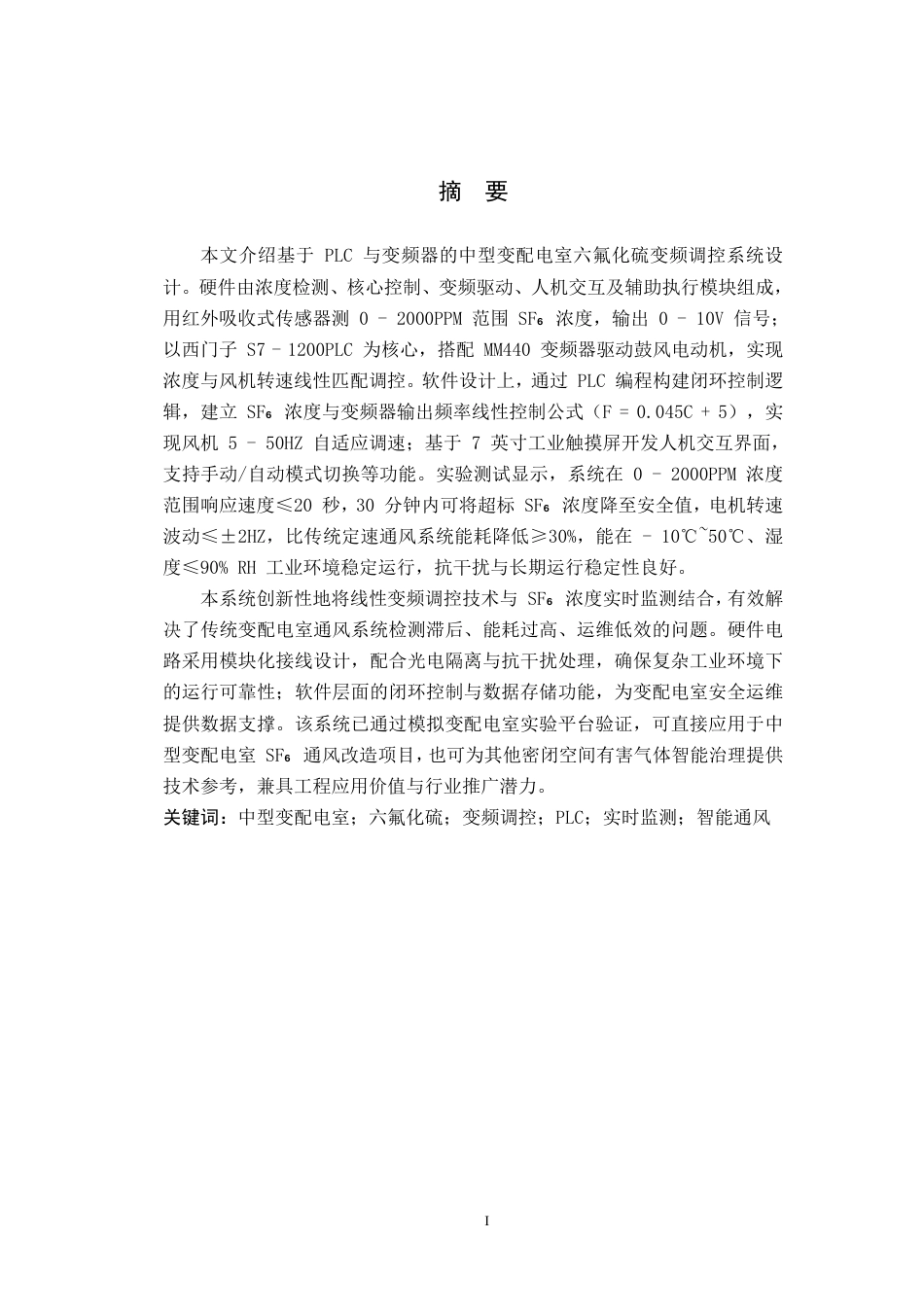

I摘要本文介绍基于 PLC 与变频器的中型变配电室六氟化硫变频调控系统设计。硬件由浓度检测、核心控制、变频驱动、人机交互及辅助执行模块组成，用红外吸收式传感器测 0 - 2000PPM 范围 SF₆ 浓度，输出 0 - 10V 信号；以西门子 S7 - 1200PLC 为核心，搭配 MM440 变频器驱动鼓风电动机，实现浓度与风机转速线性匹配调控。软件设计上，通过 PLC 编程构建闭环控制逻辑，建立 SF₆ 浓度与变频器输出频率线性控制公式（F = 0.045C + 5），实现风机 5 - 50HZ 自适应调速；基于 7 英寸工业触摸屏开发人机交互界面，支持手动/自动模式切换等功能...
