26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx

下载本文档

阅读 0
格式 docx
大小 2.37 MB
约45页
2026-06-08
收藏
评论
点赞(0)
海报
举报

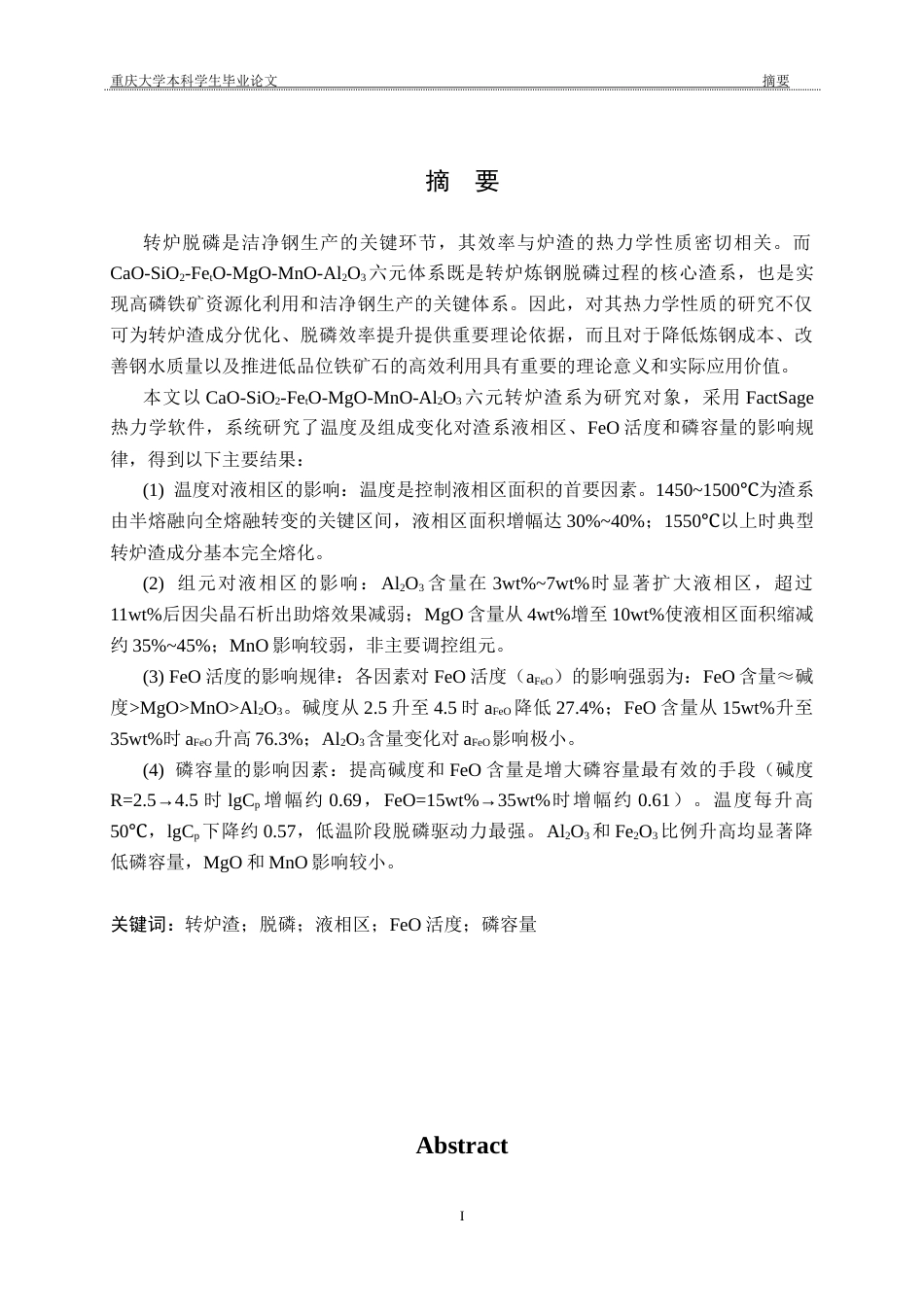

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第1页

1/45页

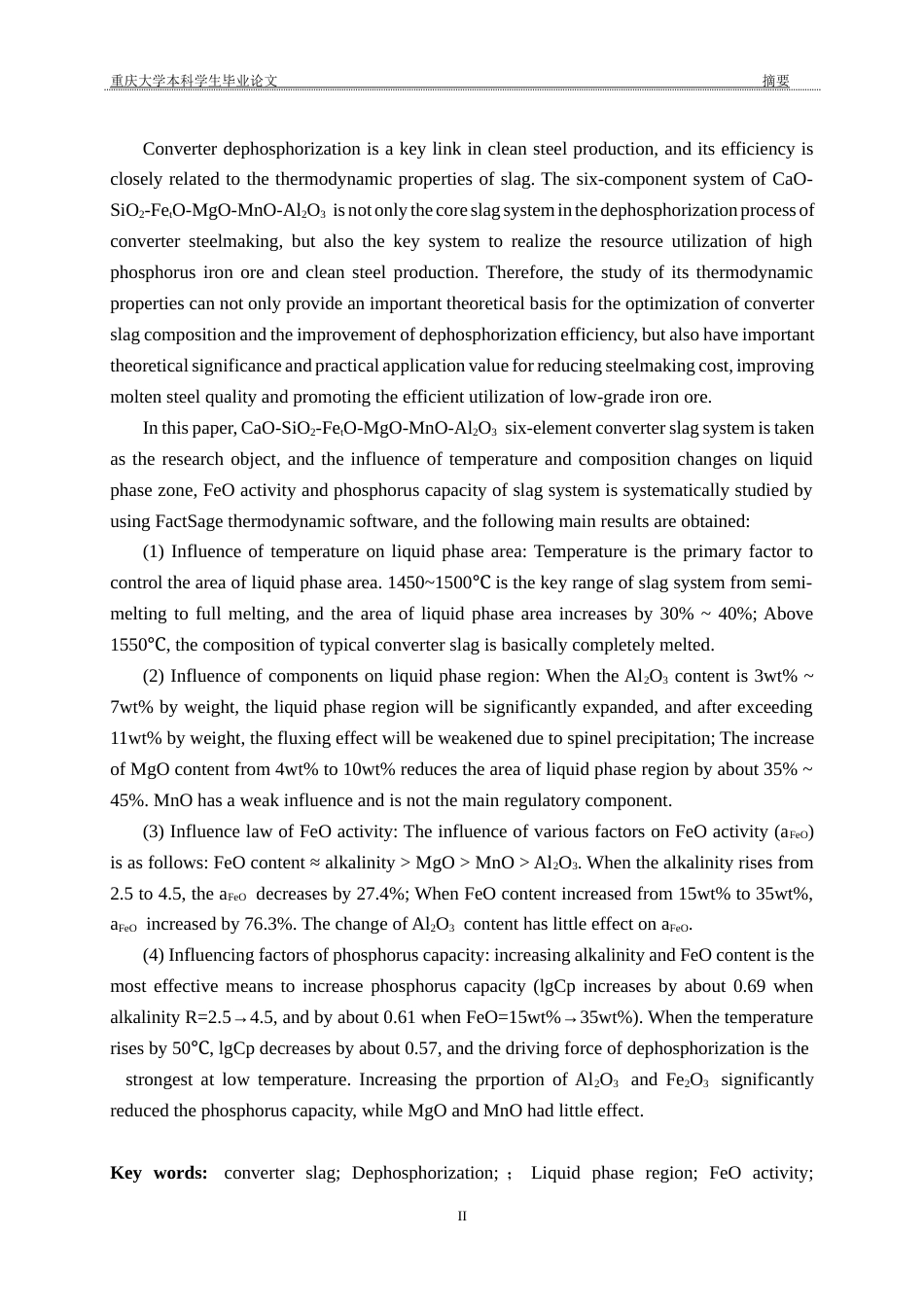

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第2页

2/45页

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第3页

3/45页

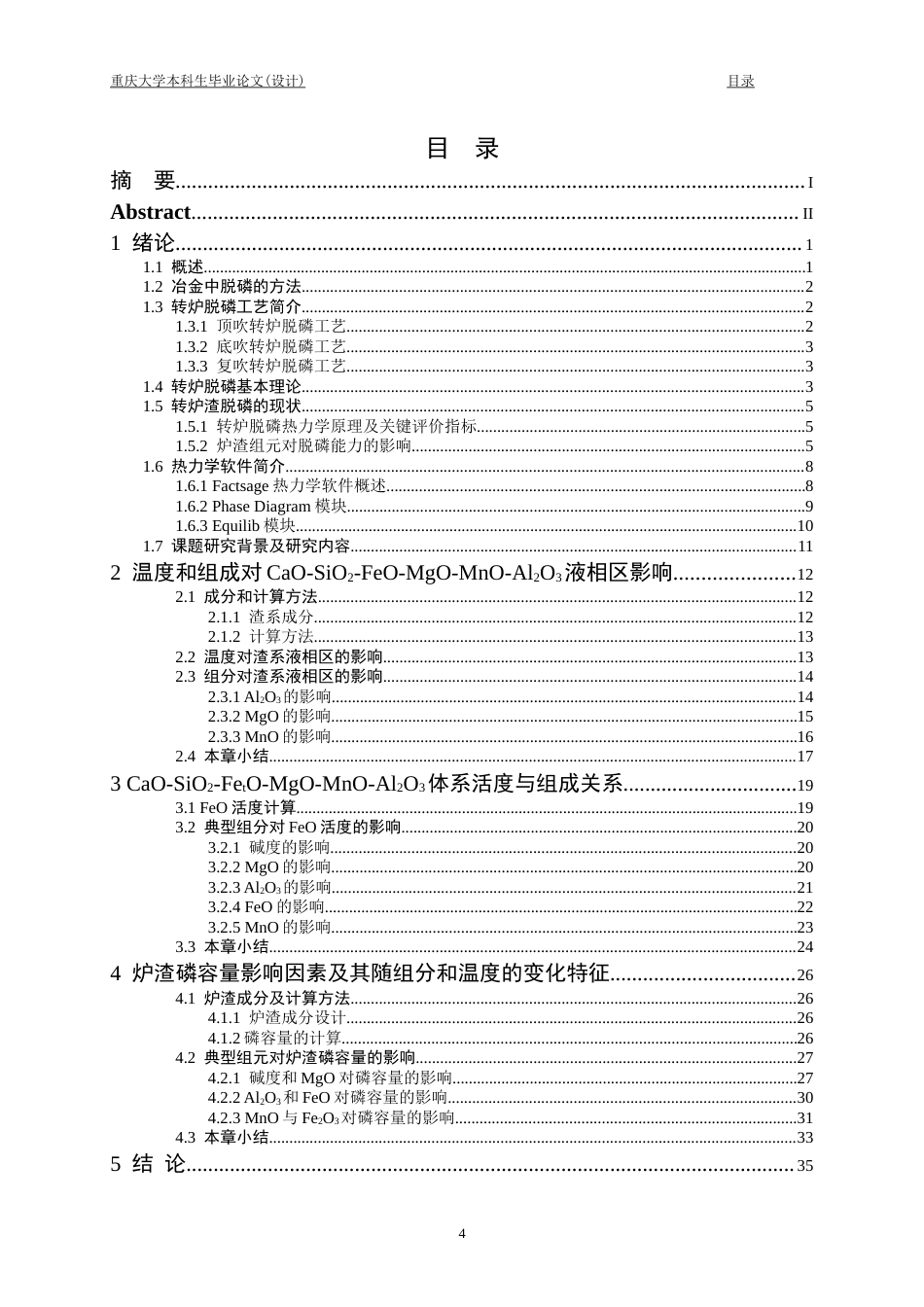

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第4页

4/45页

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第5页

5/45页

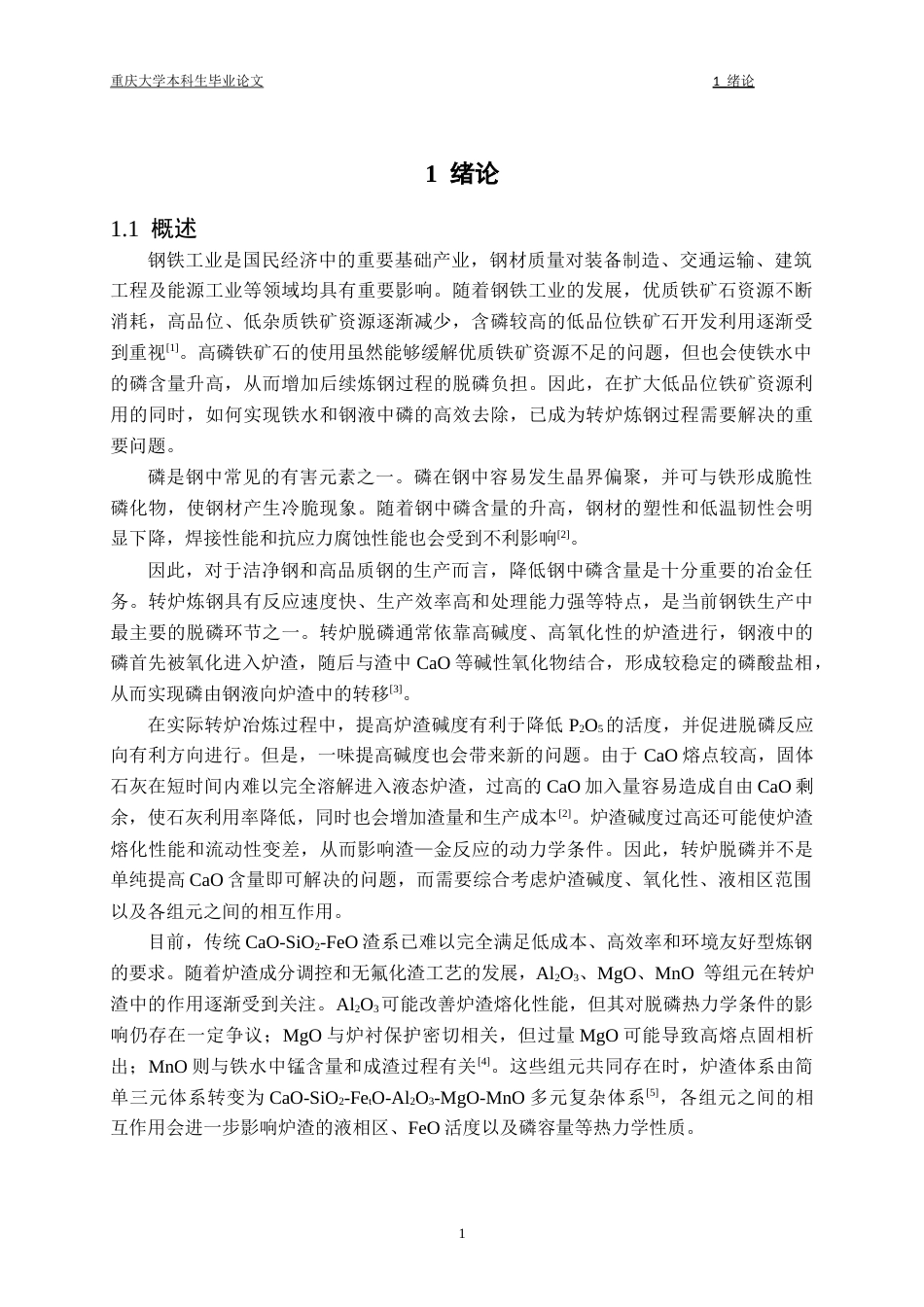

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第6页

6/45页

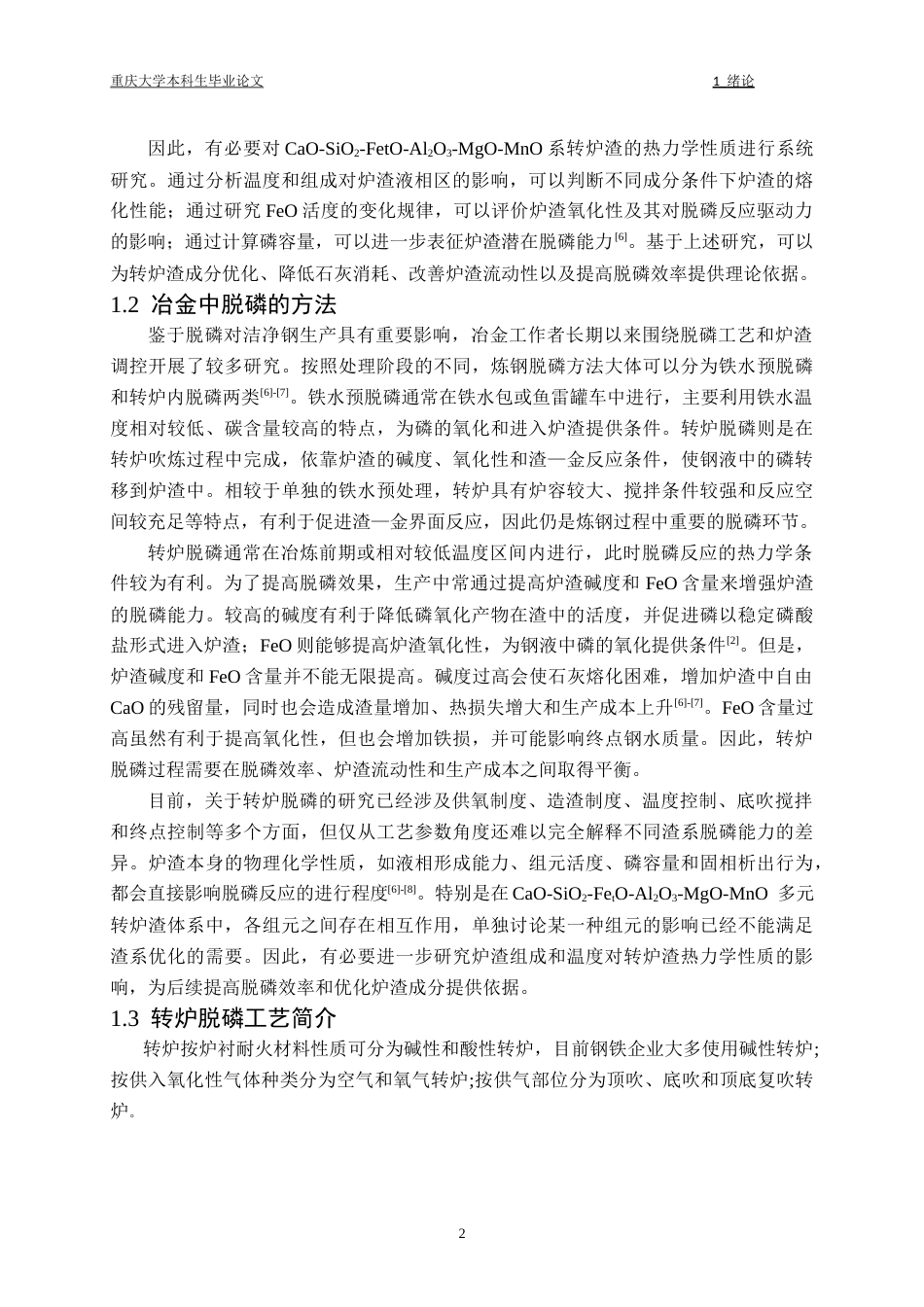

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第7页

7/45页

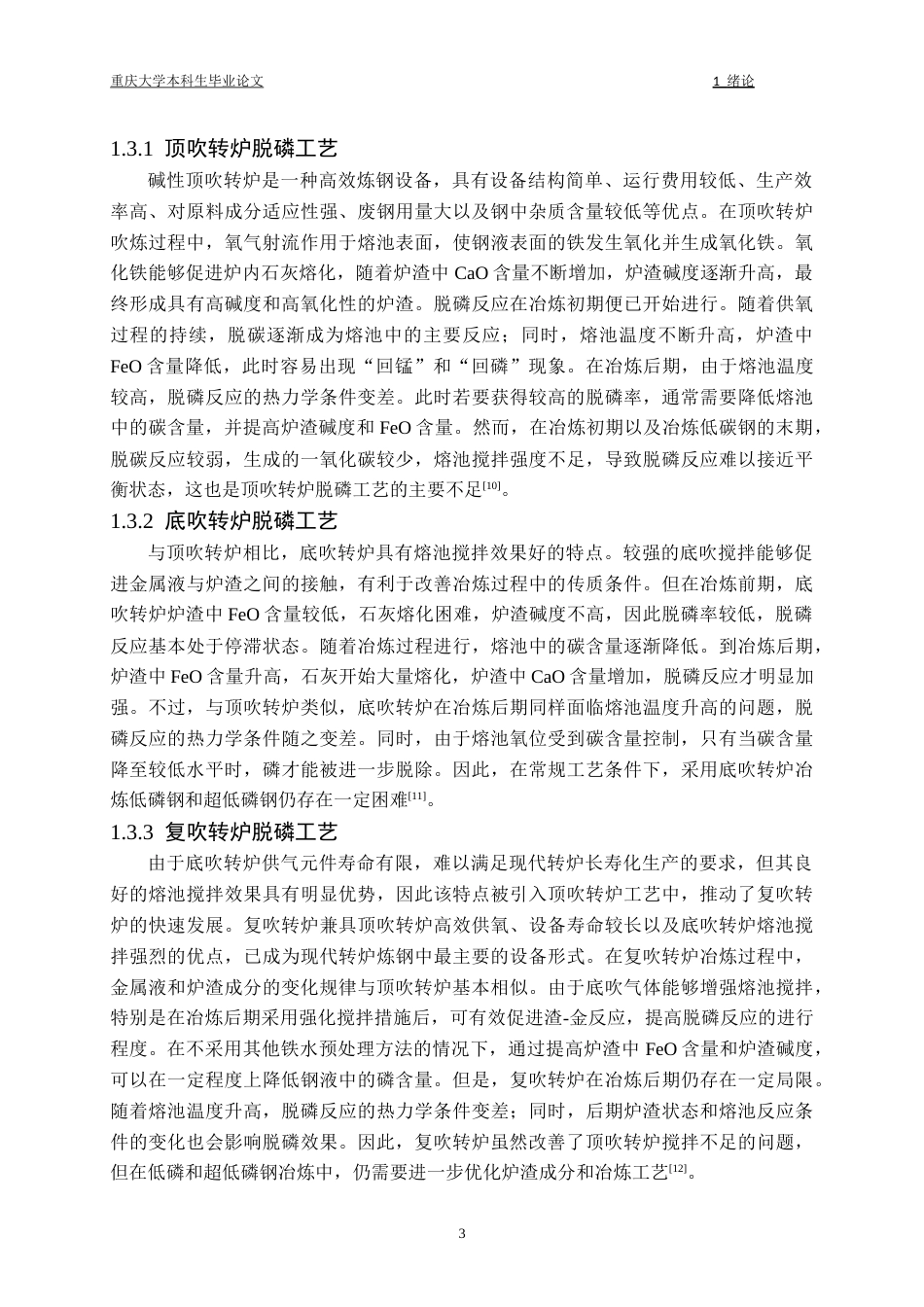

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第8页

8/45页

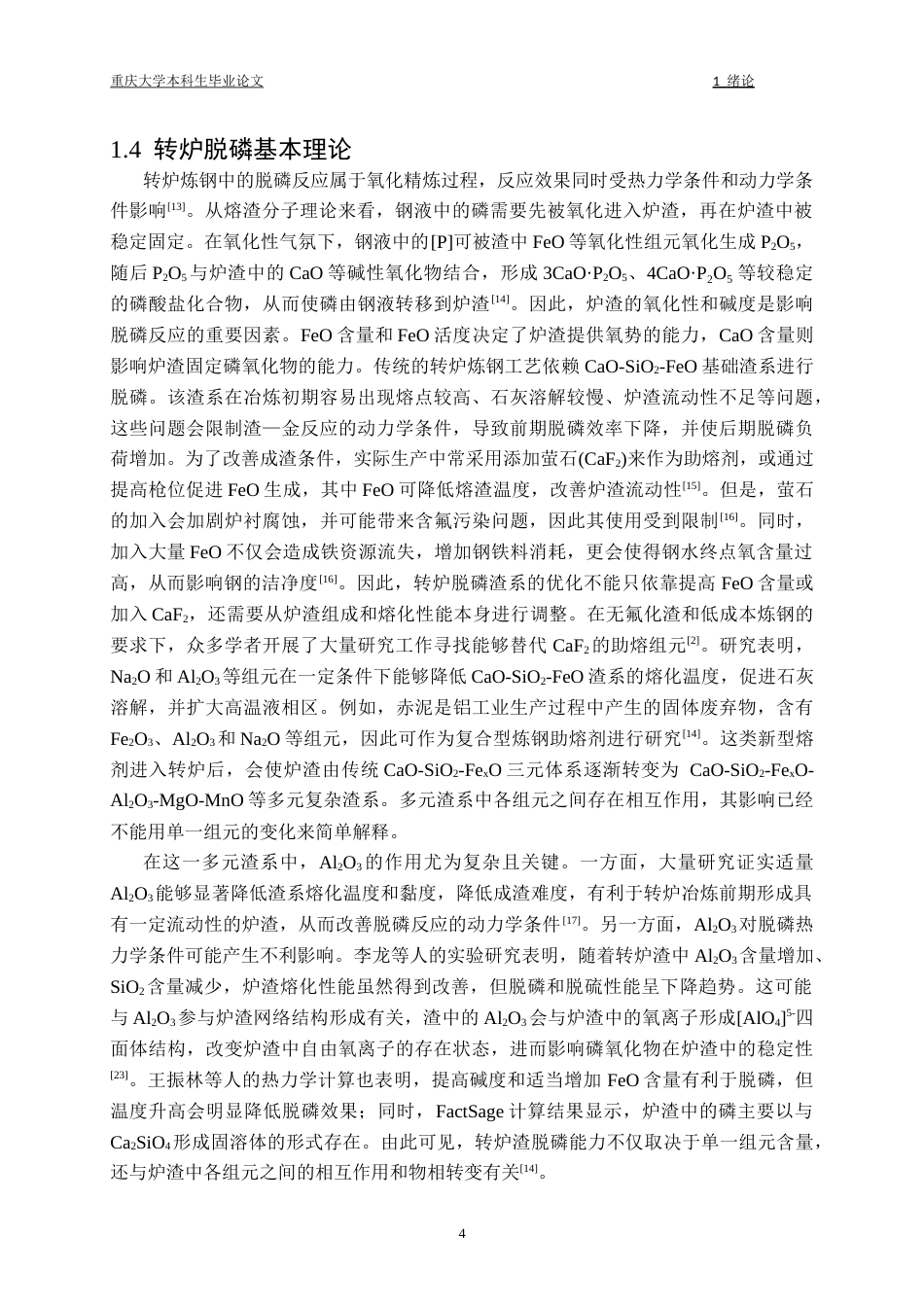

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第9页

9/45页

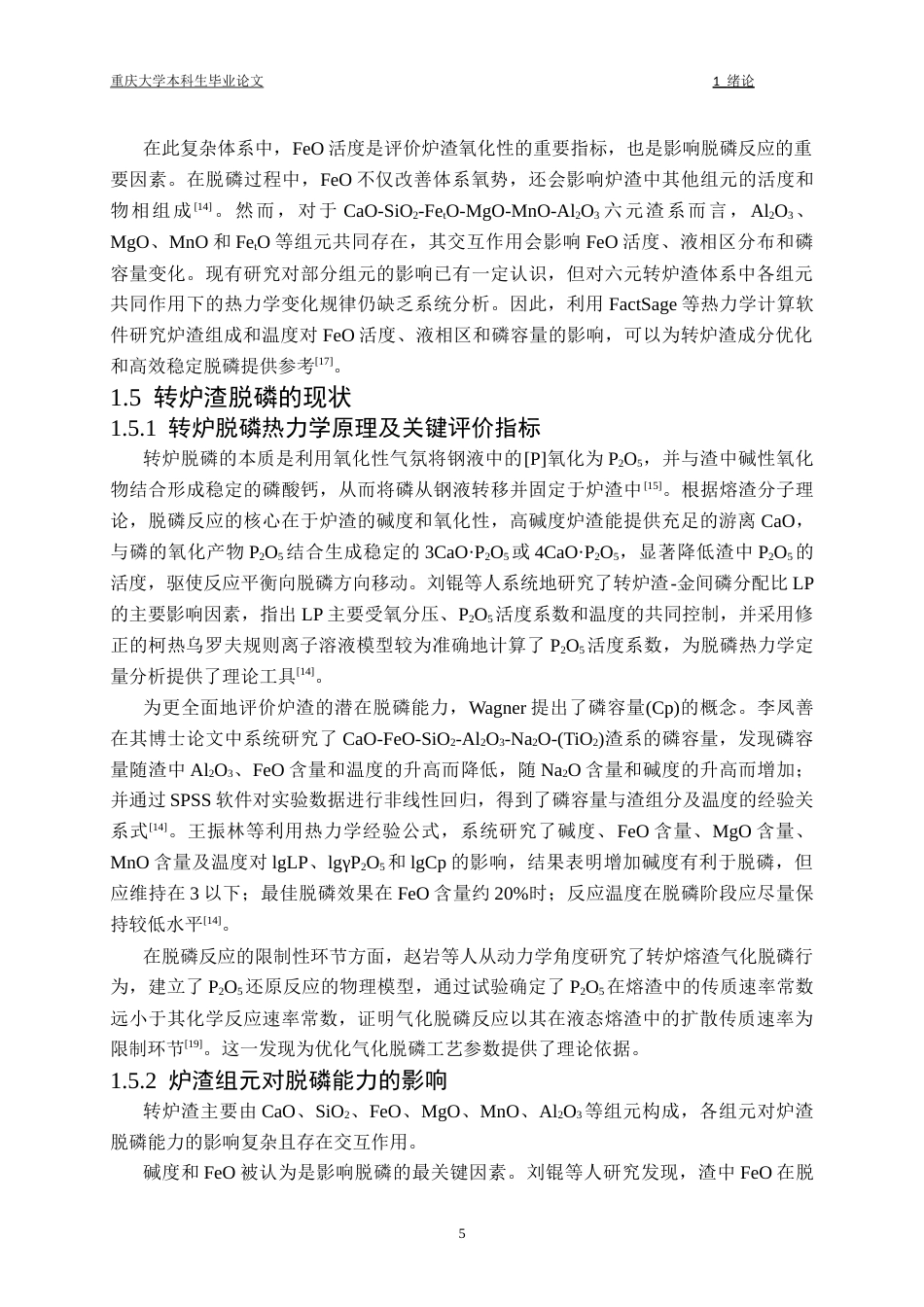

26年本科冶金工程 CaO-SiO2-FetO-Al2O3-MgO-MnO系转炉渣热力学性质探讨终稿-约33230字符.docx_第10页

10/45页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/45

文本预览下载提示常见问题

重庆大学本科学生毕业论文摘要 I摘要转炉脱磷是洁净钢生产的关键环节，其效率与炉渣的热力学性质密切相关。而CaO-SiO2-FetO-MgO-MnO-Al2O3 六元体系既是转炉炼钢脱磷过程的核心渣系，也是实现高磷铁矿资源化利用和洁净钢生产的关键体系。因此，对其热力学性质的研究不仅可为转炉渣成分优化、脱磷效率提升提供重要理论依据，而且对于降低炼钢成本、改善钢水质量以及推进低品位铁矿石的高效利用具有重要的理论意义和实际应用价值。本文以 CaO-SiO2-FetO-MgO-MnO-Al2O3 六元转炉渣系为研究对象，采用 FactSage热力学软件，系统研究了温度及组成变化对渣系液相区、F...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
