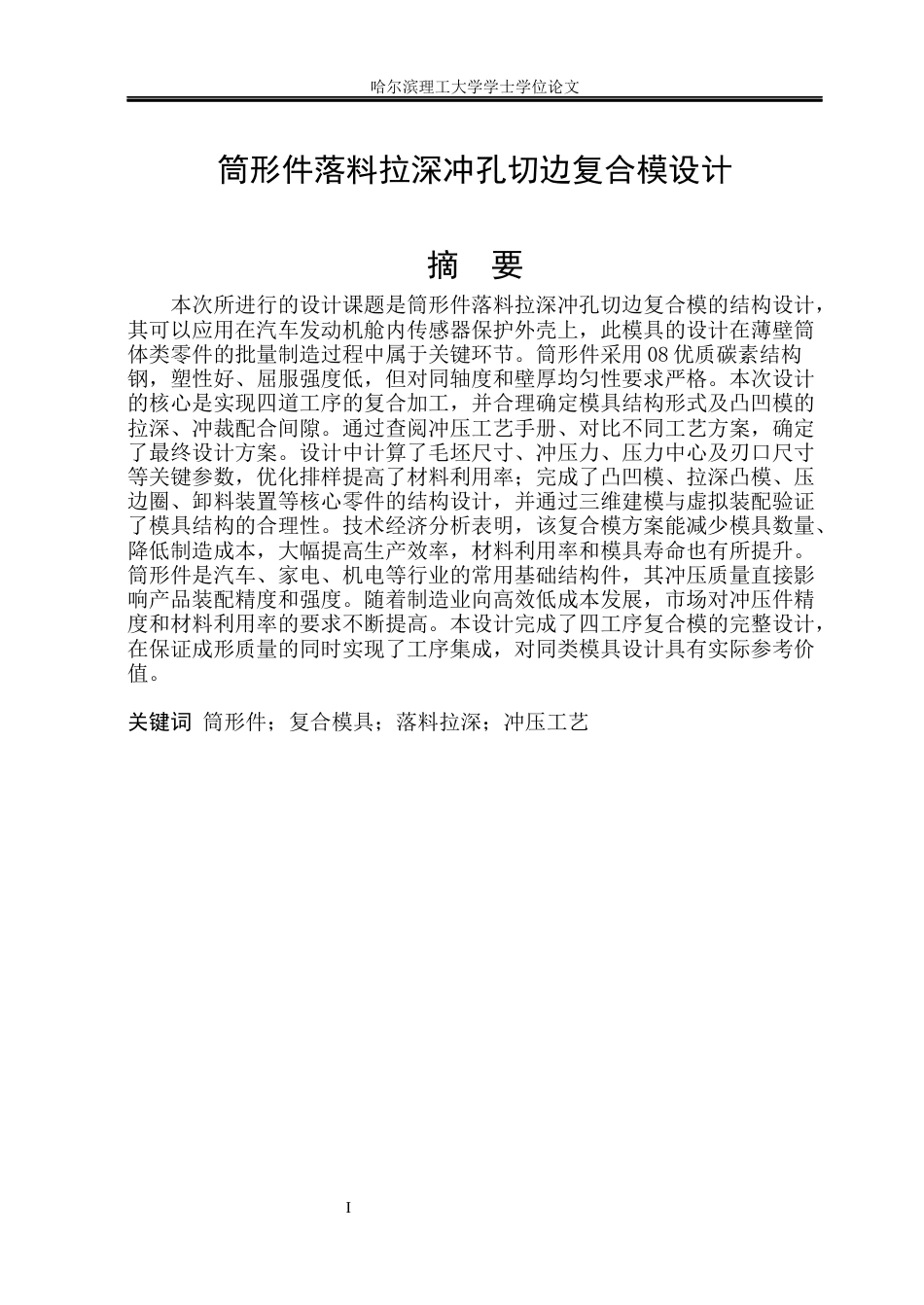

I哈尔滨理工大学学士学位论文筒形件落料拉深冲孔切边复合模设计摘要本次所进行的设计课题是筒形件落料拉深冲孔切边复合模的结构设计，其可以应用在汽车发动机舱内传感器保护外壳上，此模具的设计在薄壁筒体类零件的批量制造过程中属于关键环节。筒形件采用 08 优质碳素结构钢，塑性好、屈服强度低，但对同轴度和壁厚均匀性要求严格。本次设计的核心是实现四道工序的复合加工，并合理确定模具结构形式及凸凹模的拉深、冲裁配合间隙。通过查阅冲压工艺手册、对比不同工艺方案，确定了最终设计方案。设计中计算了毛坯尺寸、冲压力、压力中心及刃口尺寸等关键参数，优化...
