26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx

下载本文档

阅读 0
格式 docx
大小 8.8 MB
约35页
2026-06-26
收藏
评论
点赞(0)
海报
举报

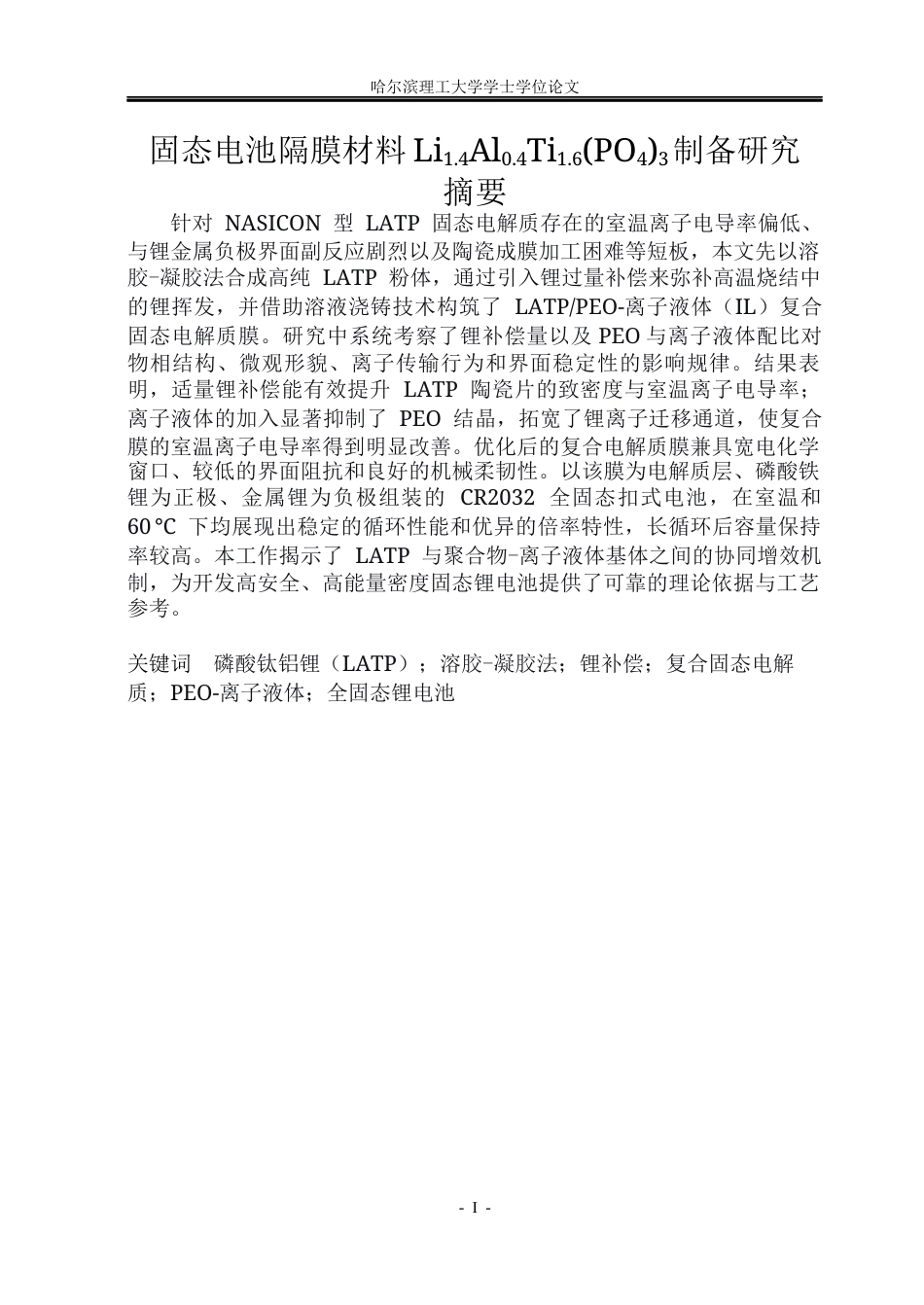

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第1页

1/35页

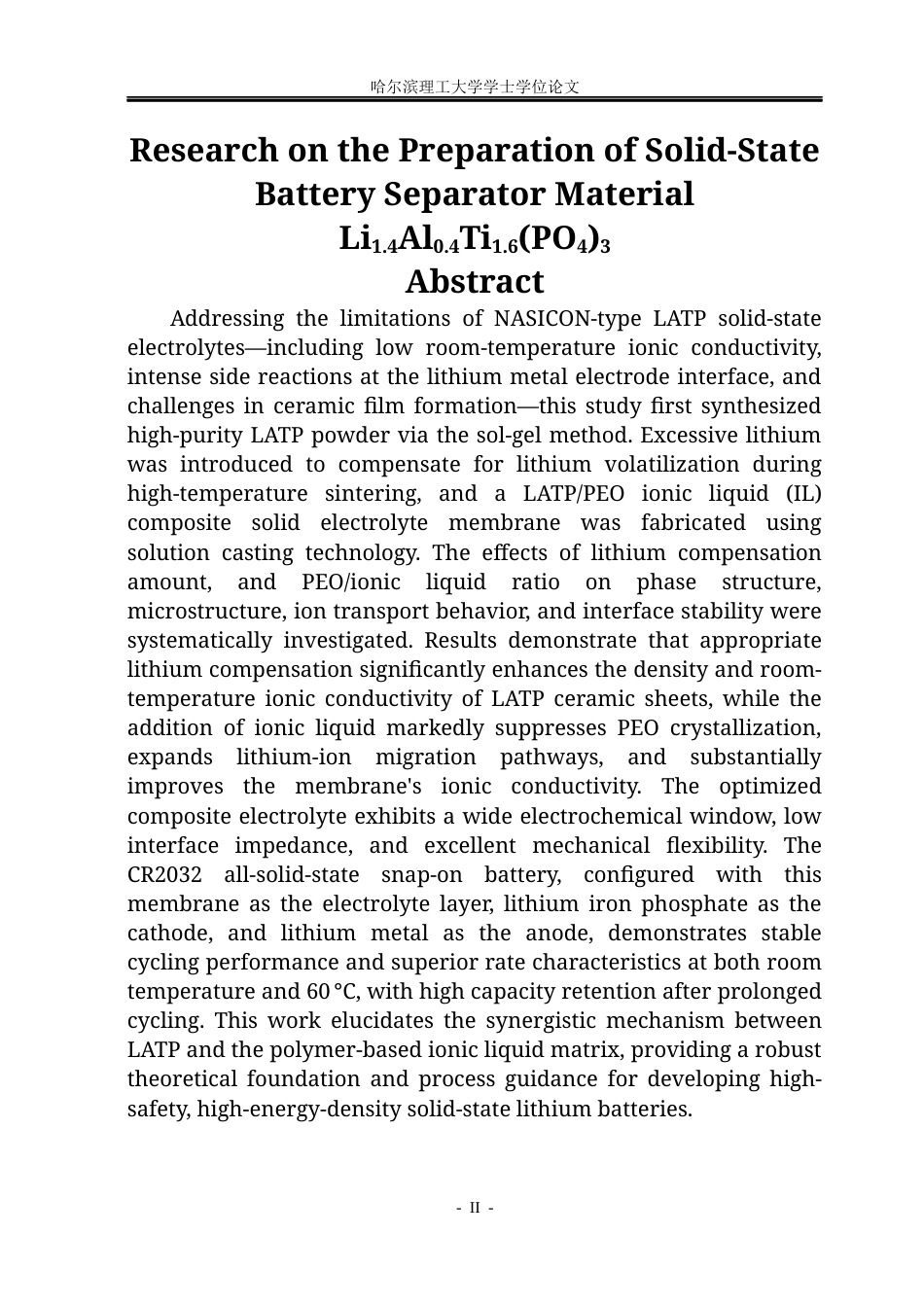

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第2页

2/35页

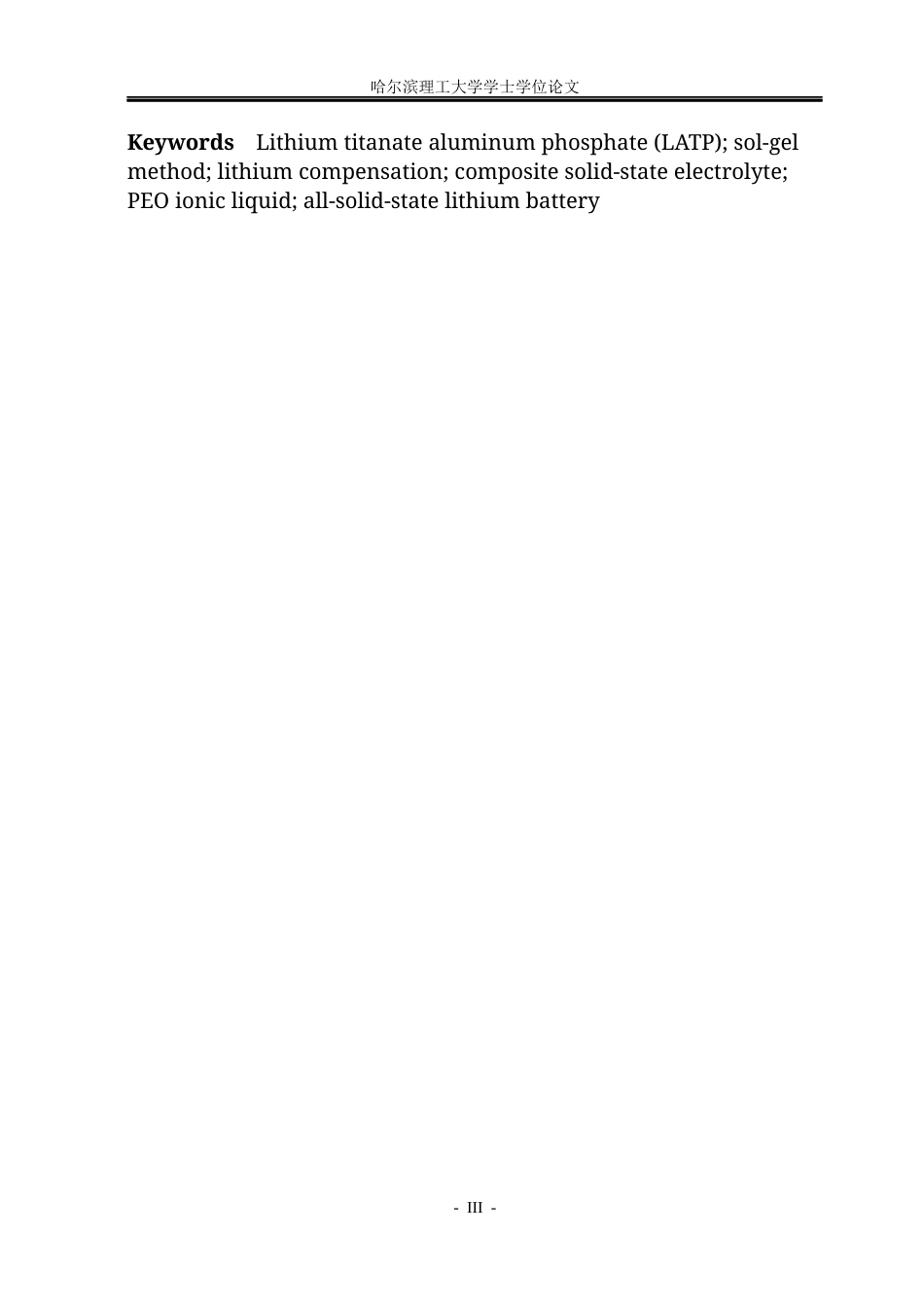

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第3页

3/35页

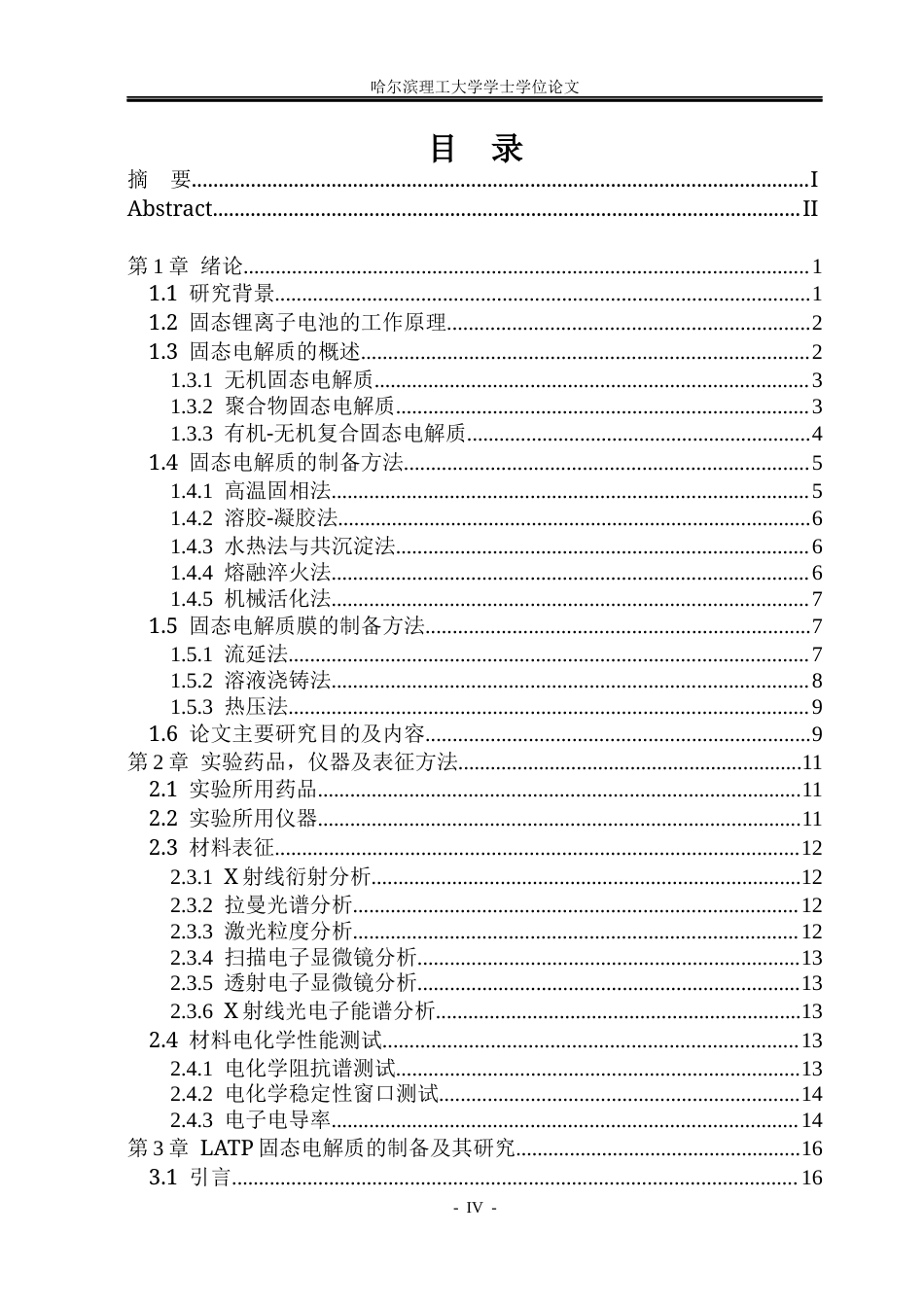

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第4页

4/35页

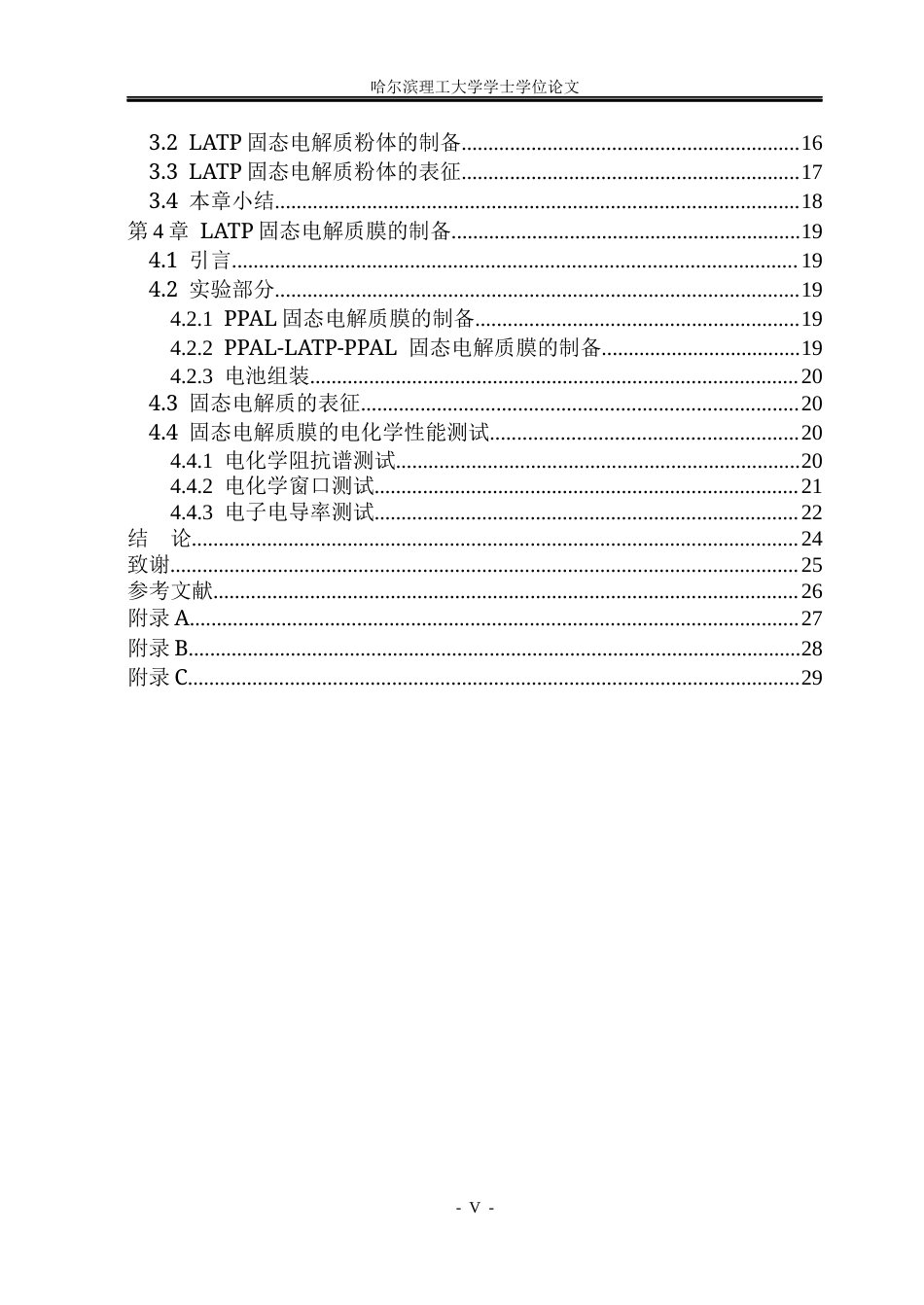

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第5页

5/35页

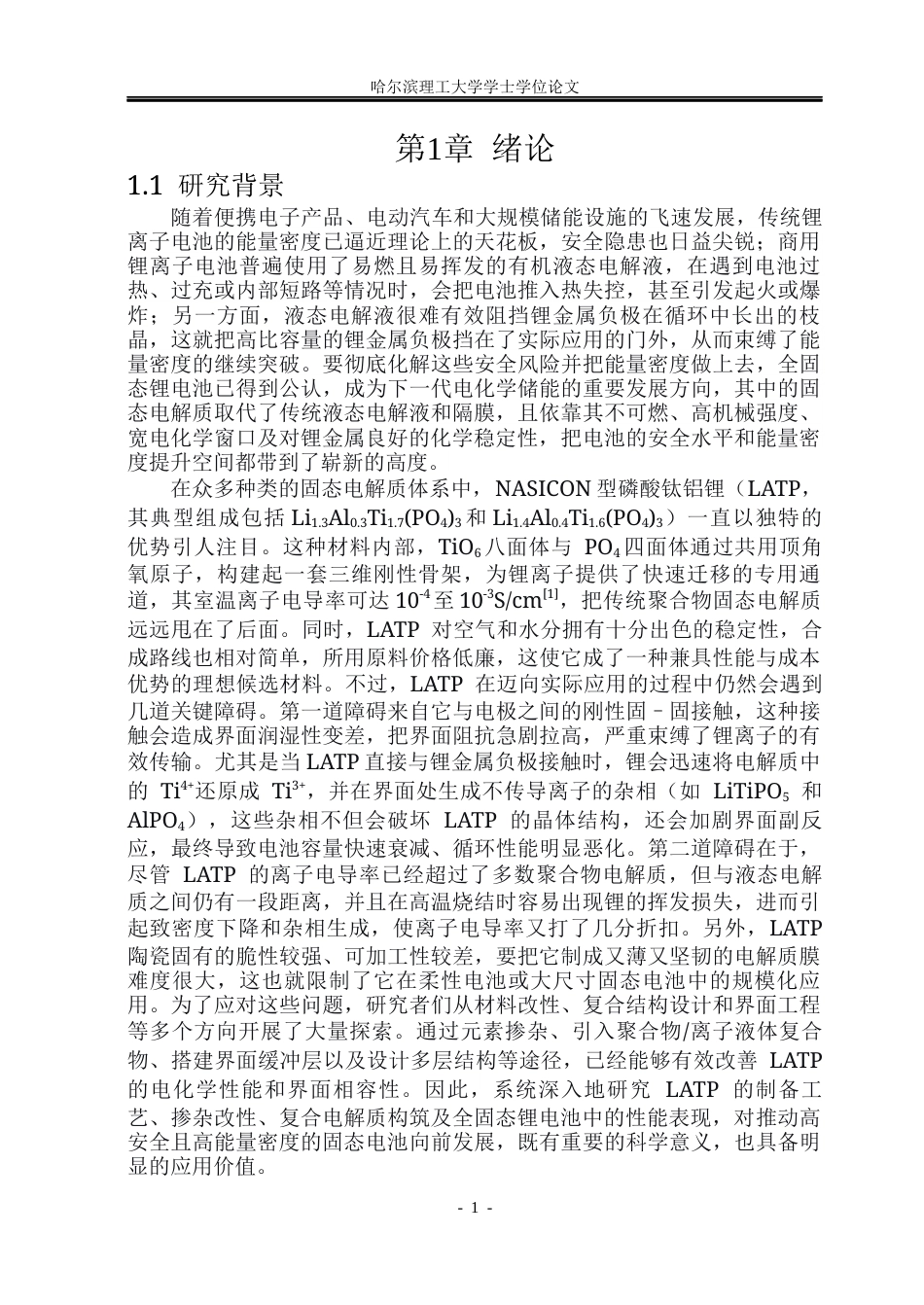

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第6页

6/35页

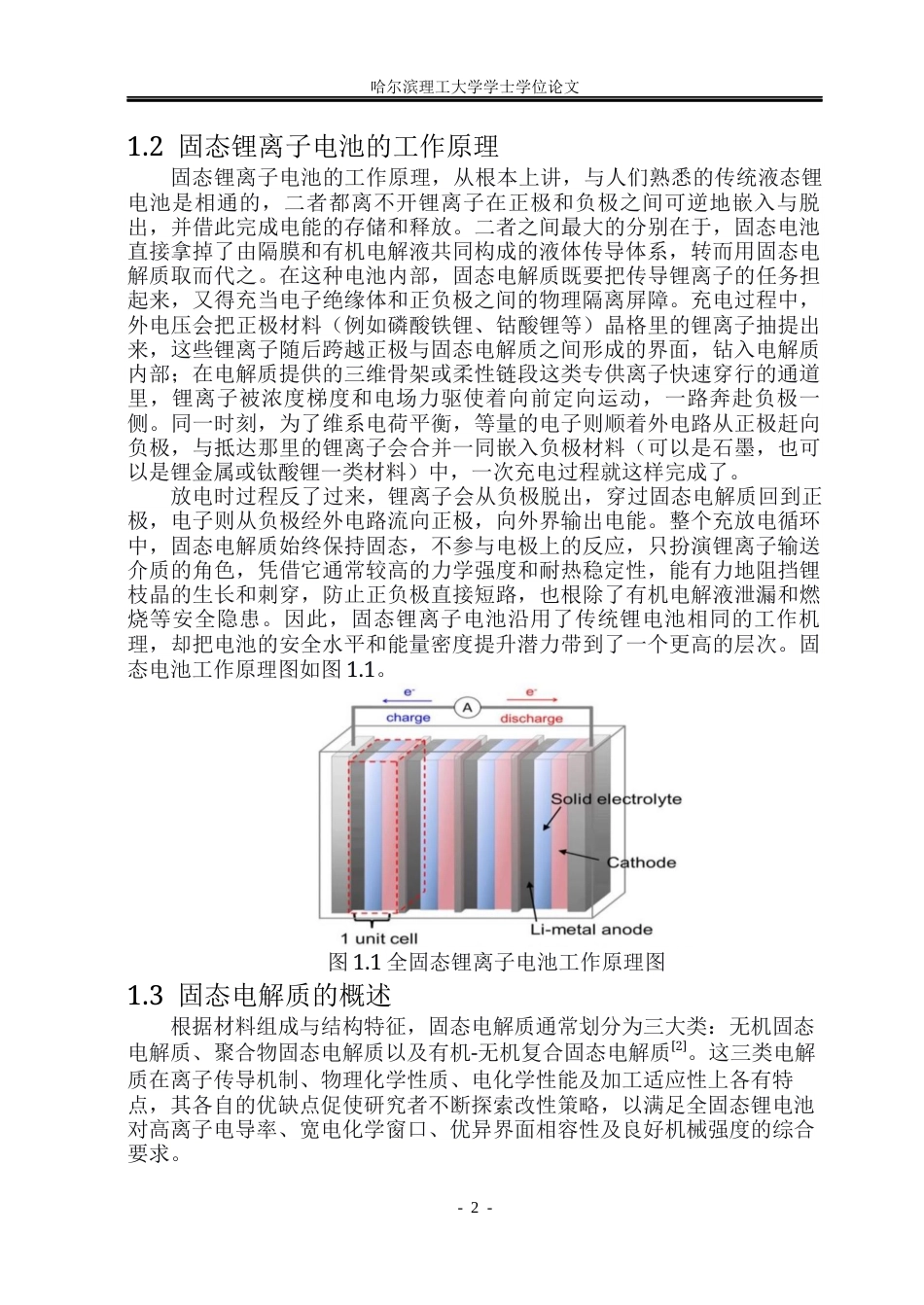

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第7页

7/35页

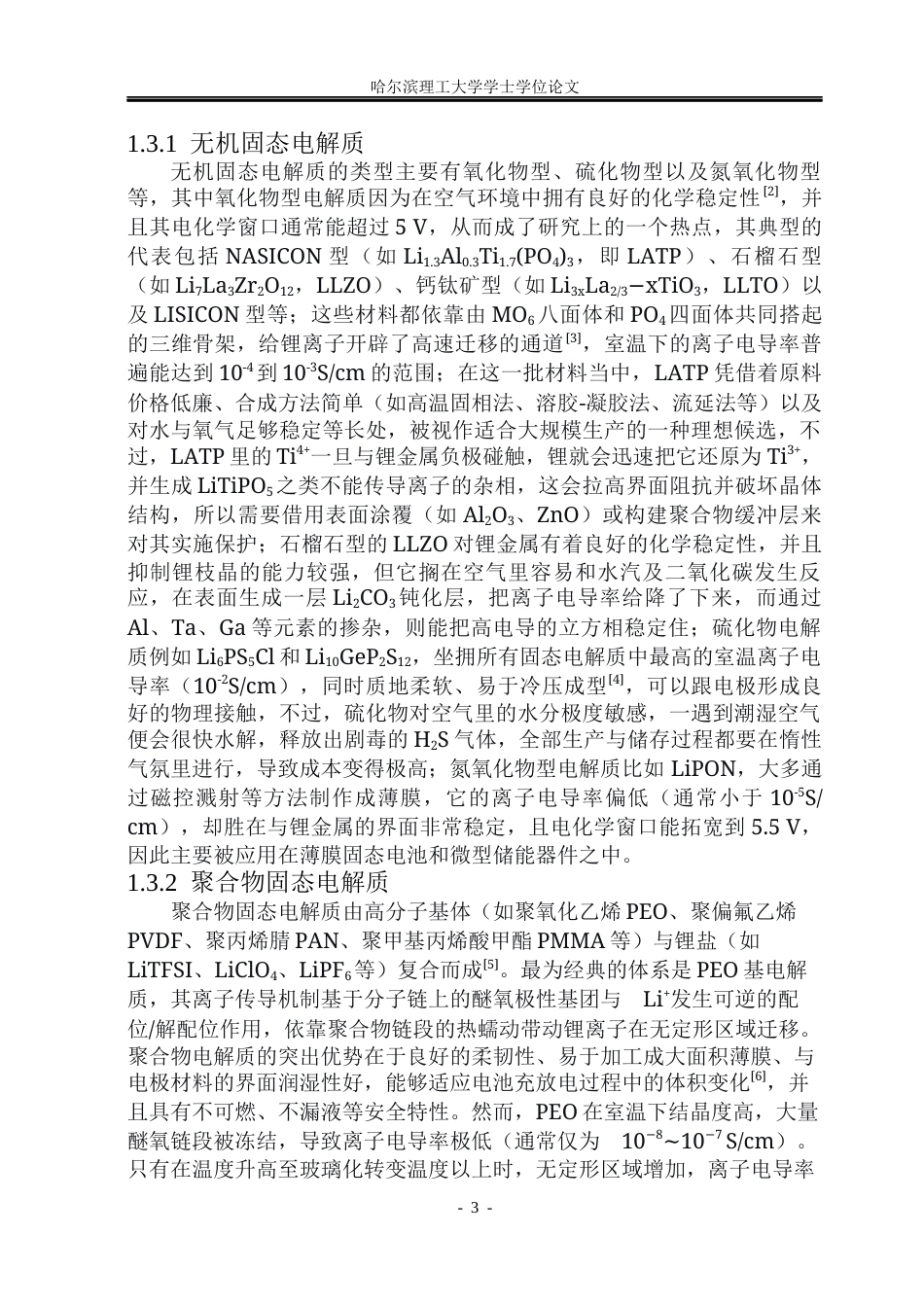

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第8页

8/35页

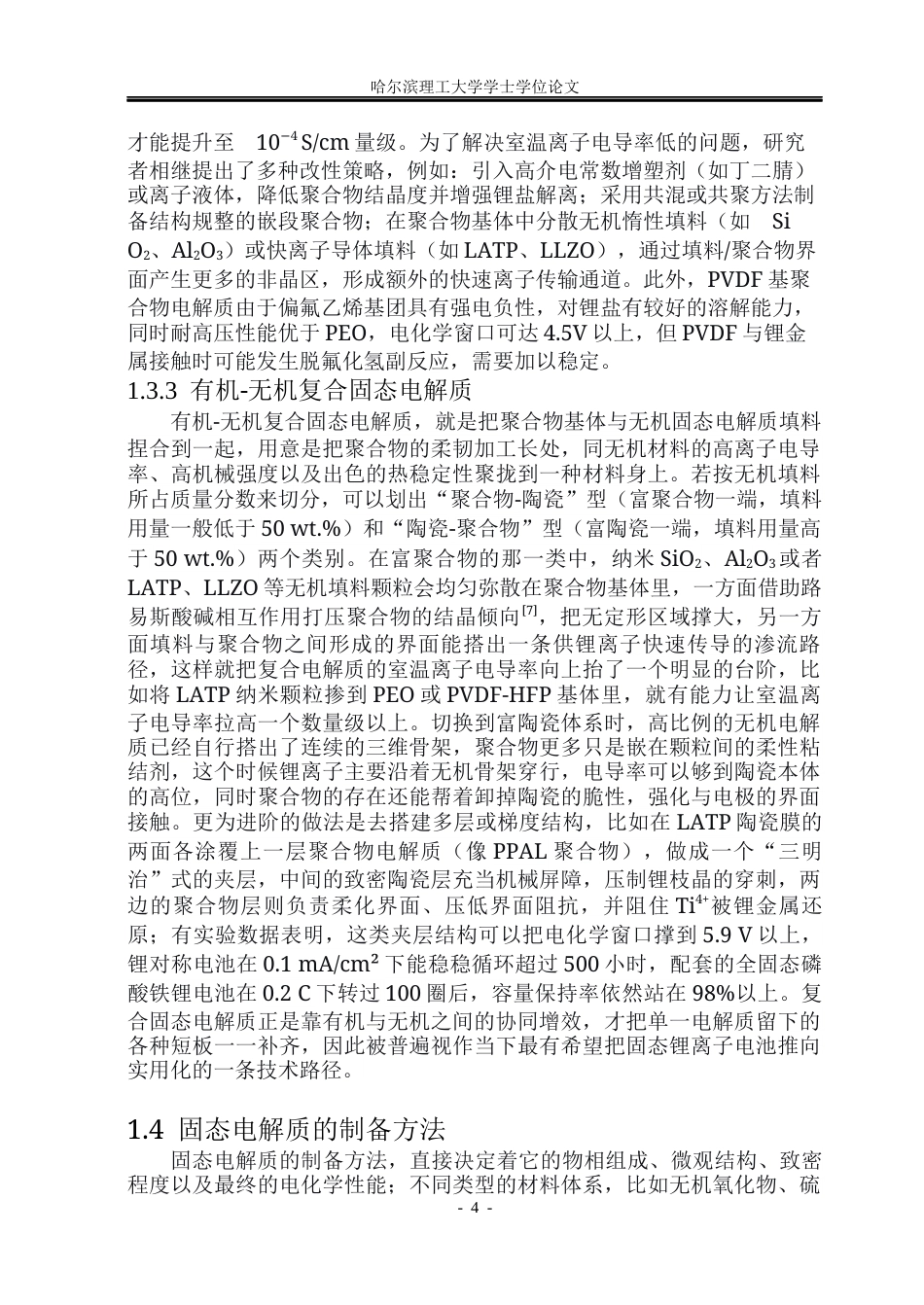

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第9页

9/35页

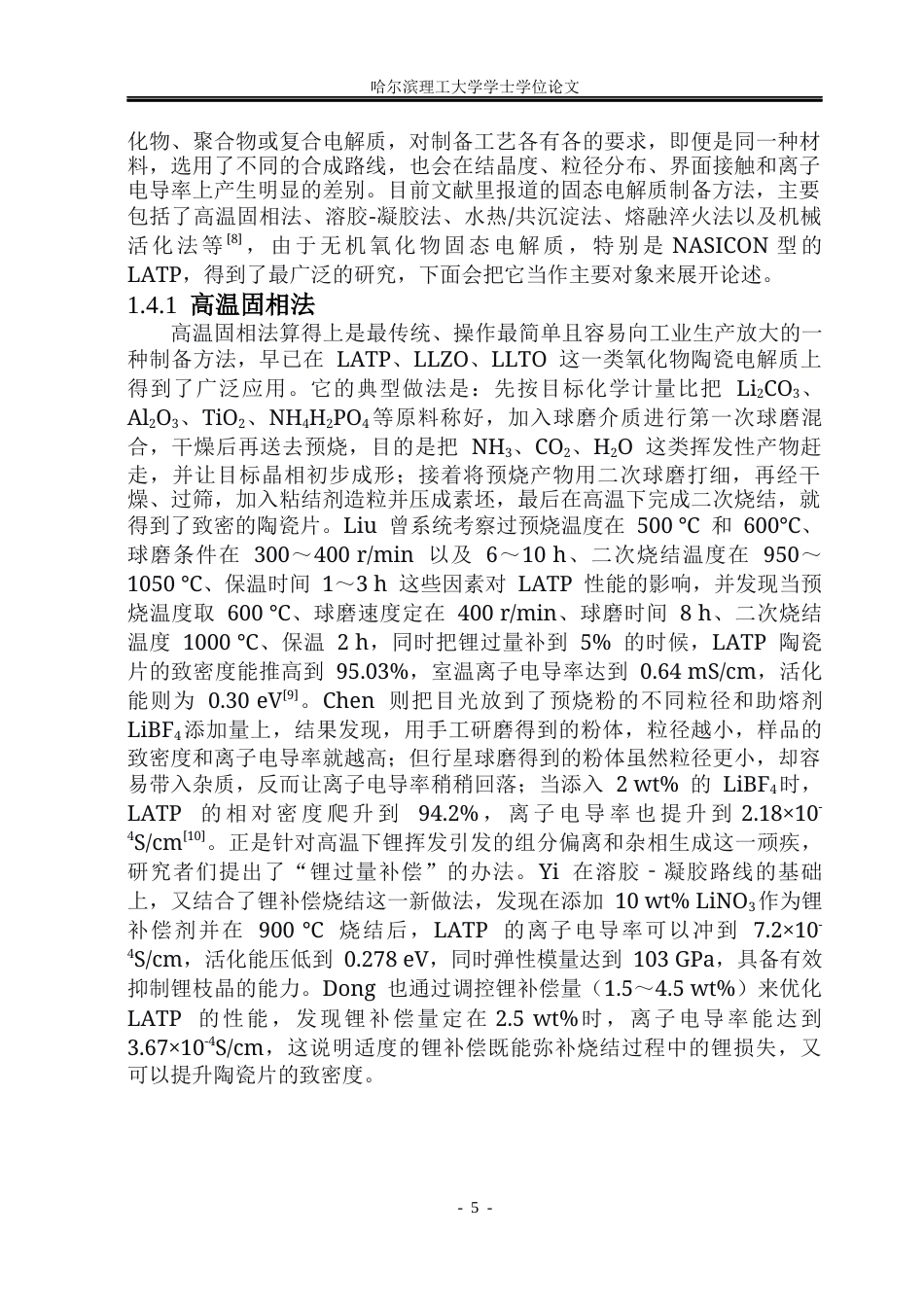

26年WP材料化学固态电池隔膜材料Li1.4Al0.4Ti1.6(PO4)3制备研究26.51-AI18.68_1(20112字).docx_第10页

10/35页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

/35

文本预览下载提示常见问题

哈尔滨理工大学学士学位论文- I -固态电池隔膜材料 Li1.4Al0.4Ti1.6(PO4)3制备研究摘要针对 NASICON 型 LATP 固态电解质存在的室温离子电导率偏低、与锂金属负极界面副反应剧烈以及陶瓷成膜加工困难等短板，本文先以溶胶-凝胶法合成高纯 LATP 粉体，通过引入锂过量补偿来弥补高温烧结中的锂挥发，并借助溶液浇铸技术构筑了 LATP/PEO-离子液体（IL）复合固态电解质膜。研究中系统考察了锂补偿量以及 PEO 与离子液体配比对物相结构、微观形貌、离子传输行为和界面稳定性的影响规律。结果表明，适量锂补偿能有效提升 LATP 陶瓷片的致密度与室温离子电导率；...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用.。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容
